1 Ovladaèe, sdìlovaèe Provozní grafika Ing. David Vodrážka

2 Cíle projektu: Vytvoøit ucelený pohled na problematiku informaèní grafiky Pokusit se definovat pole pùsobnosti pøi tvorbì piktogramu Stanovit ergonomické požadavky na piktogramy Logická návaznost jednotlivých èástí vývoje piktogramu Sestavit metodiku tvorby jako studijní podklad Katalog piktogramù

ergonomické požadavky na piktogramy Logická návaznost jednotlivých èástí

3 Èasový harmonogram projektu: Vytvoøit pøehled etymologie druhé gramotnosti Vnímání a chápání tvaru (barvy) ve vztahu k informaèní grafice Rozbor ergonomických parametrù èitelnosti znakù Definovat míru stylizace piktogramù ve vztahu k jejich èitelnosti Vytvoøit katalog informaèní grafiky (piktogramù)

ergonomických parametrù èitelnosti znakù Definovat míru stylizace

4 Úvod do problematiky vizuální komunikace: Koøeny vizuální komunikace sice sahají do dávné minulosti lidstva, prakticky se zaèalo rozvíjet zejména prostøednictvím dopravních znaèek až poèátkem dvacátého století. Globální rozšíøení do vìtšiny oborù lidské èinnosti a vznik prvých mezinárodních konvencí se datuje od šedesátých let. Tehdy vznikly prvé pøehlednìjší slovníky a náznaky jednotících pravidel - gramatiky. Tyto pøedpoklady byly posléze nazvány vizuální gramotností, která postupnì nabývá na významu ve vzdìlání èlovìka. Konvence se zabývají urèováním konkrétních struktur (figur, znakù a symbolù) pro jednotlivé sdìlované obsahy a obecným vymezováním barev a tvarù tabulek pro specifikaci tìchto obsahù. Zabývají se také problémem èitelnosti a otázkami testování srozumitelnosti. Uživatel konvenèního systému pak nechá vytvoøit grafikem strukturu v potøebném stylu. Autor musí respektovat konvence užití barev, tvarù tabulek a èitelnosti. V oblastech lidské èinnosti, kde je na zrakovém nehláskovém sdìlování závislá bezpeènost a zdraví, jsou pro dobré zajištìní srozumitelnosti a èitelnosti konvencí vymezeny pøesné tvary struktur. Zrakové nehláskové sdìlování je pro svou mezinárodní funkci unifikováno International Standard Organization (ISO). Z mezinárodních norem ISO vyplývají pak jednotlivé národní normy, u nás ÈSN. Podobnì by z norem ISO mìly vyplývat evropské normy (normy EU), které však v tomto oboru zatím vznikají znaènì nekoordinovanì.

Tehdy vznikly prvé pøehlednìjší slovníky a náznaky jednotících pravidel - gramatiky. Tyto pøedpoklady byly posléze nazvány vizuální gramotností, která postupnì nabývá na významu ve vzdìlání èlovìka.

5 Úvod do problematiky vizuální komunikace:

6 Úvod do problematiky vizuální komunikace:

7 Úvod do problematiky vizuální komunikace:

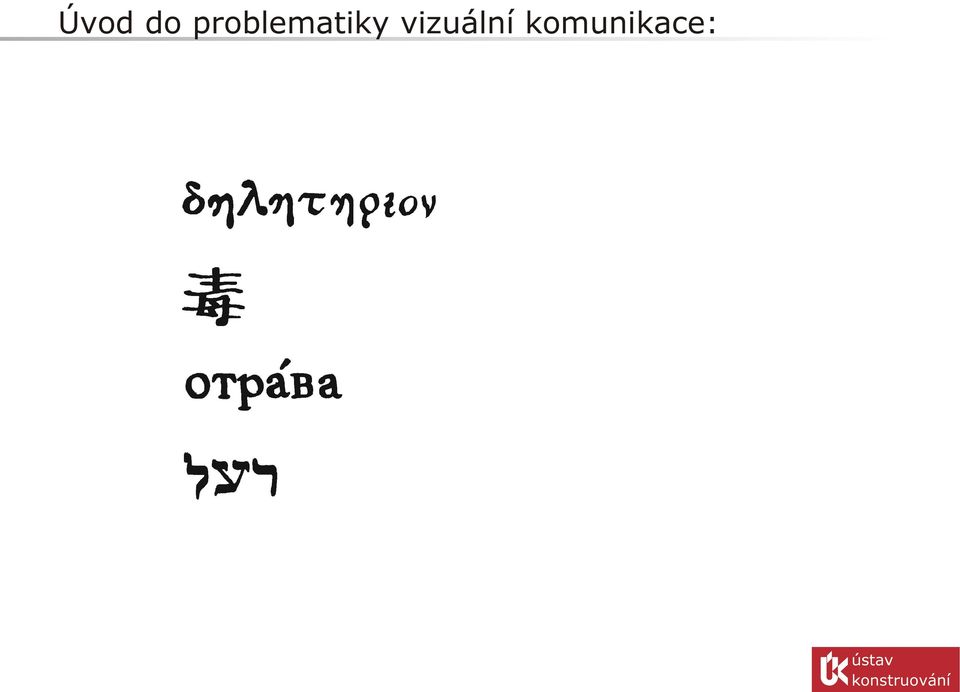

8 Úvod do problematiky vizuální komunikace:

9 Úvod do problematiky vizuální komunikace:

10 Úvod do problematiky vizuální komunikace: jed

11 Užití figur, znakù a symbolù: Je-li možné nìjaký jev pøímo jednoduše zobrazit, používá komunikace figuru. Není-li možné daný jev pøímo zobrazit, použije se znak nebo symbol, který je vybrán na základì historických souvislostí nebo srovnávací systémové analýzy. Znaky nebo symboly se pak užívají na základì nezávazné spoleèenské konvence nebo na základì konvencí rùzného typu dosahu a závaznosti. K závazným konvencím širokého dosahu patøí mezinárodní normy ISO, Které jsou obdobou pravidel pravopisu hláskové øeèi. Zabývají grafickými symboly vèetnì šipek, barvami a tvary tabulek. 1.smyslovým pøipodobnìním struktura se nazývá figura význam ukázkové figury: postava muž b/ použije se figura, pro kterou je domluven druhotný význam struktura se nazývá symbol význam ukázkového symbolu: WC muži i 2. dohodou autora s adresátem (nebo širší spoleèenskou dohodou) a/ použije se struktura nepodobná realitì struktura se nazývá znak význam ukázkového znaku: hláska "i" i c/ použije se znak, pro který je domluven druhotný význam struktura se nazývá symbol význam ukázkového symbolu: informace

Znaky nebo symboly se pak užívají na základì nezávazné spoleèenské konvence nebo na základì konvencí rùzného typu dosahu a závaznosti.

12 Porozumìní obsahu znakù a symbolù: Rozumìt obsahu znakù a symbolù se uèíme jednak každodenní praxí, jednak pomocí uèebnic a slovníkù. Pochopení obsahu je, podobnì jako v mluvené øeèi, znaènì závislé na znalosti vztahù mezi rùznými figurami, znaky a symboly i skuteèností.

Pochopení obsahu je, podobnì jako v mluvené øeèi, znaènì závislé na

13 Slovníky nehláskové komunikace Mají k dispozici tøi zpùsoby øazení hesel: 1. obsahová interpretace podle abeced 2. do skupin podle tvarové pøíbuznosti 3. do skupin podle tématické pøíbuznosti bìh plavání ragby

14 Slovníky nehláskové komunikace Výzanmové kombinace: + zvuk plynulá regulace regulace zvuku = + + list list list složka listù = Figury, znaky i symboly lze vzájemnì kombinovat a vytváøet tak složené prvky s jinými, napø. složitìjšími obsahy.

listù = Figury, znaky i symboly lze vzájemnì kombinovat a

15 Slovníky nehláskové komunikace Významové variace: + = potravina tekutina tekutá potravina U figur, znakù i symbolù je možné vytváøet jejich významové variace tak, že do jejich ploch vkreslíme jiné figury, znaky nebo symboly. Významové mutace: + = pozor! kráva pozor krávy! Vložení figury, znaku nebo symbolu do tabulky umožòuje mutaci neutrálního významu symbolu na výstrahu, pøíkaz, zákaz apod.

figury, znaky nebo symboly. Významové mutace: + = pozor! kráva pozor krávy!

16 Slovníky nehláskové komunikace šipky: Šipky patøí mezi obecnì nejpoužívanìjší symboly Jejich použitím mùžeme znázoròovat rùzné jevy vázané ke smìru, souøadnicovým soustavám apod.. Užití šipek vymezuje mezinárodní norma ISO 4196 Smìr pohybu ve vztahu k pozorovateli Užívá se k orientaci pøi pohybu èlovìka nebo dopravních prostøedkù v prostoru. Pøíklad smìrovky, únikové cesty, semafory ap. Tvar má název "belgická šipka". Smìr pohybu ve vztahu k souøadnicovému systému Užívá se k vyznaèení pohybu nebo polohy ve vymezeném souøadnicovém systému, napøíklad na grafech, rùzných výkresech, monitorech, pøi nastavení èi programování poloh a pohybù rùzných strojù apod. Pøíklad psací stroje, poèítaèe, skenery, mikroskopy, obrábìcí stroje ad.

Pøíklad smìrovky, únikové cesty, semafory ap. Tvar má název "belgická šipka".

17 Slovníky nehláskové komunikace Tok materiálu Užívá se k vyznaèení smìru toku materiálu èi tekutin na schématech, pøímo na potrubí èi jiném zaøízení, na ovladaèích a sdìlovaèích pøístrojù. Funkce Šipkou se znaèí funkce, které vedle dalších charakteristik mají i charakteristiku smìrovou. Šipka tedy vždy znaèí proces složitìjší než jenom samotný pohyb. Pøíkladem mùže být nanášení látky, èistìní, sekání trávy, tisk apod.

Funkce Šipkou se znaèí funkce, které vedle dalších charakteristik mají i charakteristiku smìrovou.

18 Slovníky nehláskové komunikace x x Rozmìry Znaèení pro ovladaèe, sdìlovaèe nebo indikátory pøístrojù a další užití s výjimkou technických výkresù, kde platí zvláštní normy. Jde napø. o nastavení rozmìrù pracovní plochy na monitoru poèítaèe, velikosti papíru nebo obálky vkládaných do tiskárny apod. Tvary šipek pro odlišné smìry (v dané poloze se použije typ šipky, který odpovídá sdìlovanému významu): Smìrové varianty "dozadu", "dopøedu", "doprava" nebo "doleva" vyplývají vìtšinou z daného kontextu užití (umístìní) šipky. Pokud není možné kontext využít, je tøeba zvolit pomocný doplnìk, napø. text apod.

Tvary šipek pro odlišné smìry (v dané poloze se použije typ šipky, který odpovídá sdìlovanému významu): Smìrové varianty "dozadu", "dopøedu", "doprava"

19 Slovníky nehláskové komunikace Rozlišení druhu pohybu (Ve vztahu k pozorovateli, toku materiálu, souøadnicového pohybu i funkce): souvislý pohyb pohyb omezený pøerušovaný pohyb pohyb opakovaný v krocích pohyb se zastavením Rozlišení pohybù a funkcí podle hodnoty rychlosti: normální zvýšená pomalá

pohyb pohyb omezený pøerušovaný pohyb pohyb opakovaný v krocích pohyb se

20 Slovníky nehláskové komunikace Èitelnost: Tvar oproštìný od zbyteèných detailù. Tvar nezbavený dùležitých detailù. Dostateèná šíøe nejužších linií a nejužších mezer mezi plochami. Minimální užívání bílých detailù v tmavé ploše symbolu a naopak. Užívání plošných nikoli èárových figur, znakù (s výjimkou textu) a symbolù. Dostateèná vzdálenost figury, znaku nebo symbolu od sousedních prvkù a rámeèkù. AGI èitelnost velmi dobrá MNO èitelnost špatná ABE èitelnost dobrá èitelnost velmi špatná

Minimální užívání bílých detailù v tmavé ploše symbolu a naopak.

21 Slovníky nehláskové komunikace Smìrová použitelnost: yy Je-li to možné, vybíráme nebo tvoøíme figuru, znak nebo symbol ve smìrovì univerzální podobì, která umožní jeho užití na smìrovce bez stranového pøevracení ve dvou smìrech, pøíp. u zvláštních jevù i ve více smìrech.

22 dìkuji za pozornost
