DAB+ kapesní rádio DAB 5. Obj. č Účel použití. Rozsah dodávky. Vlastnosti. Popis a ovládací prvky

Transkript

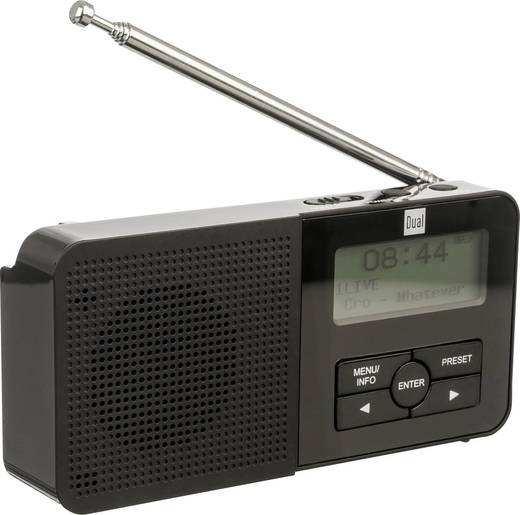

1 Účel použití Tento výrobek je rádiový přijímač, určený pro příjem a poslech DAB/FM rozhlasového vysílání. Rozsah dodávky DAB+/FM rádio s teleskopickou anténou. Pevně vestavěný Li-Po akumulátor. Návod k obsluze. DAB+ kapesní rádio DAB 5 Obj. č Vlastnosti Rádio má přehledný LCD displej s funkcí podsvícení. Příjem analogového vysílání v pásmu FM a frekvenčním rozsahu 87,5 108 MHz a příjem digitálního vysílání DAB+ na frekvencích MHz. Do interní paměti rádia je možné uložit až 10 oblíbených stanic (Presets). Automatické nastavení a zobrazení aktuálního času na displeji rádia. Možnost poslechu po připojení běžných sluchátek (s konektorem 3,5 mm). Po plném nabití je možné rádio napájet z vestavěného akumulátoru. Při plném nabití akumulátoru a použití 50% úrovně hlasitosti rádio poskytuje poslech až po dobu 10 hodin. Popis a ovládací prvky Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup DAB+ kapesního rádia Dual. Tento návod k obsluze je nedílnou součástí tohoto výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst.

2 1 Teleskopická anténa. 2 HOLD-POWER Posuvný přepínač: Funkce Key Lock / Power OFF / Power ON. 3 SCAN Vyhledávání DAB a FM stanic. 4 MODE Přepínání mezi jednotlivými provozními režimy (FM / DAB). 5 LCD displej. 6 MENU/INFO Delším stiskem vstoupíte do hlavní nabídky rádia. Krátkým stiskem tlačítka v přejdete do předchozí úrovně menu / Zobrazení důležitých provozních informací (například název stanice, síla signálu) 7 Navigační tlačítka k procházení položek hlavního menu. 9 DAB: nastavení stanice FM: Delší stisk tlačítka: Spuštění automatického vyhledání stanic. Kratší stisk: Manuální nastavení frekvence (po krocích 0,05 MHz) 8 ENTER DAB, Menu: Potvrzení zadání, aktivace volby v nabídce. 10 PRESET Ukládání a vyvolání uložených stanic Ovládání hlasitosti: + zesílení, - útlum. 12 Vstup pro připojení standardních sluchátek (jack 3,5 mm). 13 DC IN 5 V Konektor pro připojení síťového adaptéru (5 V / 1 A) 14 RESET V případě, že zařízení nereaguje správně: pomocí špičatého předmětu toto tlačítko stiskněte. Systém se vypne. Pomocí tlačítka POWER ON jej opět zapněte. Reproduktor (v přední části). Přihrádka akumulátoru a výrobní štítek (ve spodní části). Uvedení do provozu Připojte napájecí kabel do mikro-usb portu v zadní části rádia a opačný konec kabelu do USB portu vašeho počítače. Tím se automaticky spustí nabíjení integrovaného akumulátoru. Na displeji přitom začne blikat (pouze v případě, že ještě nebyla naladěna žádná rozhlasová stanice). Během připojení USB kabelu se systém rádia nachází v pohotovostním režimu (standby). Na displeji rádia se zobrazí údaje o aktuálním čase. Displej zůstane na chvíli podsvícený a po pár sekundách se podsvícení zhasne. Nabíjení vestavěného akumulátoru V případě, že systém zaznamená nízkou kapacitu akumulátoru, zobrazí se na displeji příslušný symbol slabé baterie (Battery low). Připojte proto rádio a jeho konektor DC IN (13) pomocí dodávaného USB kabelu do USB portu například vašeho počítače nebo k síťovému adaptéru s výstupním napětím 5 V / 1 A. Systém rádia automaticky spustí nabíjení integrovaného akumulátoru. Doba pro úplné nabití akumulátoru je přibližně 3 hodiny. Při úplném nabití je symbol baterie na displeji změní v na symbol plné kapacity. Odpojte proto nabíjecí USB kabel z rádia. Poznámka: Pokud rádio provozujete během nabíjecího procesu, dojde tím k určitému prodloužení doby pro plné nabití akumulátoru. Vylepšení anténního příjmu Celkový počet a kvalita poslechu přijímaných stanic vždy závisí výhradně na konkrétním umístění a lokalitě, kde rádio provozujete. Teleskopická anténa, kterou je rádio vybaveno, však poskytuje dostatečně kvalitní příjem a poslech většiny digitálních a analogových stanic. Vytáhněte však teleskopickou anténu do její plné délky. Pro příjem digitálních stanic pak doporučujeme anténu umístit do vertikální polohy. V případě, že zaznamenáte během poslechu určité rušení nebo šum, vyzkoušejte rádio umístit jinam, například blíže k oknu a poté spusťte nové vyhledávání stanic. Při vyhledávání nejvhodnější pozice pro rádio a co možná nejkvalitnějšího příjmu, sledujte indikátor úrovně přijímaného signálu na displeji. Čím více segmentů bude indikátor zobrazovat, tím kvalitnější signál v té chvíli může rádio přijímat. Při vyhledávání nejlepšího umístění rádia však můžete i vyzkoušet změnit polohu (směrování) antény. Poslech rádia s použitím sluchátek Před připojením sluchátek k rádiu nejprve snižte výstupní hlasitost na minimum! Teprve poté postupně zvyšujete hlasitost poslechu na požadovanou úroveň. Při poslechu hudby za příliš vysoké hlasitosti hrozí trvalé poškození sluchu! Do rádia připojte sluchátka s konektorem 3,5 mm (nejsou součástí dodávky). Po připojení sluchátek do rádia dojde k automatickému vypnutí výstupu zvuku do vestavěného reproduktoru. Připojte sluchátka do příslušného výstupu na boku rádia (12). Nepoužívejte sluchátka k poslechu rádia při řízení dopravních prostředků! Zapnutí a vypnutí rádia Před zapnutím rádia vytáhněte teleskopickou anténu do její maximální délky. Krátce poté přesuňte posuvný přepínač HOLD-POWER (2) vpravo do polohy POWER. Tím dojde k zapnutí rádia. Tlačítko poté uvolněte. Na displeji se po zapnutí zobrazí uvítací indikace Welcome to Digital Radio a zároveň přitom začne blikat údaj s aktuálním časem. Systém rádia současně spustí přehrávání naposledy naladěné stanice. V případě, že doposud nedošlo k synchronizaci času bude na displeji blikat údaj 00:00. Poznámka: Při prvním uvedení rádia do provozu se systém rádia přepne do režimu digitálního příjmu Digitálních stanic DAB+. Zároveň přitom dojde k automatickému spuštění vyhledávání dostupných digitálních stanic. Během vyhledávání (Scanning) se na displeji rádia zobrazuje průběžný počet úspěšně vyhledaných stanic. Po příjmu dostatečně kvalitního digitální signálu systém rádia automaticky nastaví přesný čas. Režim vyhledávání stanic. V případě, že se rádiu nepodaří v aktuálním umístění vyhledat žádné stanice, znamená to, že nemá v té chvíli k dispozici dostatečně kvalitní signál. Změňte proto pozici rádia a směrování antény a znovu spusťte vyhledávání stanic. Výběr zdrojového režimu Tlačítkem MODE (4) můžete přepínat mezi jednotlivými provozními režimy: DAB (příjem digitálních stanic) FM (příjem analogového vysílání) Ovládání hlasitosti Výstupní hlasitost můžete ovládat pomocí tlačítek VOLUME + / (11), která najde na boku rádia. Funkce pro uzamčení tlačítek Key Lock Přesuňte posuvný přepínač HOLD-POWER (2) vlevo do pozice HOLD. Tím dojde k deaktivaci funkce všech tlačítek na rádiu. Tato funkce slouží pro zamezení nechtěného stisku některého tlačítka na rádiu. Při stisku libovolného tlačítka se tak na displeji zobrazí indikace Keys Locked. Pro deaktivaci této funkce a odemknutí tlačítek znovu posuňte tlačítko HOLD-POWER (2) do střední polohy. Vypnutí rádia Rádio vypnete poté, co přesunete posuvný přepínač HOLD-POWER (2) vpravo do pozice POWER. Systém rádia se tím vypne. Přepínač v té chvíli opět uvolněte. Na displeji se krátce zobrazí informace Standby o přechodu systému do pohotovostního režimu a zároveň přitom dojde k vypnutí displeje. V případě, že hodláte rádio odpojit od zdroje napájení, odpojte jeho nabíjecí USB kabel z příslušného konektoru na boku rádia.

3 Jazykové nastavení Stiskem tlačítka MENU/INFO (6) vstoupíte do hlavního menu rádia. DAB Vollständiger Suchlauf > Pomocí navigačních tlačítek nebo (7, 9) přejděte na menu System> a potvrďte stiskem tlačítka ENTER (8). Pomocí navigačních tlačítek nebo (7,9) vyberte menu pro výběr jazyka Sprache> a znovu potvrďte stiskem tlačítka ENTER (8). Vyberte poté v seznamu požadovaný jazyk, který bude používán systémem rádia v hlavní nabídce. Použijte k tomu navigační tlačítka nebo (7,9) a vybraný jazyk potvrďte pomocí ENTER (6). Systém tím uloží výběr požadovaného jazyka do své paměti. Aktuální menu opustíte po stisku tlačítka MENU / INFO (6), popřípadě počkejte, dokud se displej automaticky nepřepne. V další části návodu je uveden postup pro provoz a obsluhu rádia v anglickém jazyce (volba English v menu Sprache ). Podsvícení displeje Stiskněte a přidržte tlačítko MENU/INFO (6). V hlavní nabídce pak pomocí navigačních tlačítek / (7, 9) vyberte menu System> a potvrďte stiskem tlačítka ENTER (8). V další nabídce vyberte nabídku Brightness> a znovu potvrďte. Pomocí navigačních tlačítek pak nastavte požadovanou úroveň podsvícení displeje a nastavení potvrďte stiskem tlačítka ENTER (8). Technologie digitálního vysílání (DAB/DAB+) DAB+ je v rozhlasovém vysílání nový digitální formát, který umožňuje poslech hudby s naprosto dokonalým zvukem bez jakéhokoliv rušení a šumu. Tato technologie umožňuje na rozdíl od běžného analogového vysílání, vysílání několika digitální stanic na stejné frekvenci. V tomto případě se tak jedná o soubory stanic nebo-li tzv. multiplexy. Vysílač - multiplex navíc poskytuje přenos různých datových služeb. Tyto služby však musí být podporovány i konkrétní DAB rozhlasovou stanicí. Více informací o digitálním vysílání naleznete například na webovém portále Mapa aktuálního pokrytí digitálním signálem v České republice. Zdroj: ČTÚ a Komprese dat Digitální vysílání a poslech digitálních stanic poskytuje výjimečné efekty, které můžete zaznamenat při poslechu a to vzhledem ke specifickým možnostem vnímání lidského sluchu. Lidský sluch již nevnímá zvuky, které jsou pod určitou úrovní (prahem slyšitelnosti). Zvuky, které se nacházejí pod tímto prahem, pak mohou být z datového přenosu jednoduše odfiltrovány. Takto odfiltrovaný digitální signál je pak možné přenášet do koncového přijímače. Díky tomu následně dochází například k vyzdvižení zvuků a tónů, které jsou jinak například v hlučnějším prostředí překrývány jinými zvuky. Nežádoucí zvuky (jež jsou pod prahem slyšitelnosti) tak spadají pod tzv. maskovací práh a jsou odfiltrovány z přenášeného signálu. Použití této funkce vede k celkovému snížení datového přenosu avšak bez znatelného rozdílu ve výstupní kvalitě poslechu (k tomu slouží například technologie HE AAC v2 jako doplňková metoda způsobu kódování pro DAB +). Audio Stream Audio Stream představuje proud digitálních a kontinuálních dat obsahující formáty MPEG 1 Audio Layer 2, jež tvoří základ pro veškeré akustické informace. Tímto způsobem jsou běžné rozhlasové programy převáděny pro poslech na straně koncového radiového přijímače (u posluchačů). Digitální rádio tak přináší nejen poslech hudby v té nejvyšší kvalitě, ale také další doplňkové informace jako je například název pořadu, skladby a interpreta, název alba a dále například informace o počasí nebo dopravní zpravodajství. DAB/DAB+ Výběr a vyhledávání digitálních stanic Při prvním přechodu rádia do režimu digitálního vysílání, systém spustí automatické vyhledávání všech dostupných digitálních stanic, které vysílají ve vašem okolí. Pakliže se rádiu nepodaří vyhledat žádnou digitální stanici, zobrazí se na displeji korespondující informace Service not available nebo No DAB Station. Rádio v tomto případě přijímá jen velmi slabý nebo žádný digitální signál. Vyzkoušejte proto změnit pozici rádia například jeho přemístěním blíže k oknu. Zároveň vytáhněte teleskopickou anténu do její maximální délky. Režim DAB příjmu Automatické vyhledávání digitálních stanic Během automatického skenování stanic Full Scan systém rádia prochází všechny digitální kanály v pásmu BAND III a přitom vyhledává všechny dostupné digitální stanice v aktuální oblasti. Stiskněte proto tlačítko SCAN (3). Alternativně stiskněte a déle přidržte tlačítko MENU/INFO (6). Systém rádia tím přejde do hlavní nabídky. Přejděte k výběru Full Scan a potvrďte stiskem tlačítka ENTER (8). Rádio tím spustí automatické vyhledávání všech dostupných digitálních stanic. Na displeji se přitom zobrazuje průběh vyhledávání s počtem úspěšně naladěných stanic. V seznamu nalezených stanic můžete procházet pomocí navigačních tlačítek / (7,9). Pro přechod k poslechu vybrané digitální stanice stiskněte tlačítko ENTER (8). Na závěr automatického vyhledávání stanic dojde k uložení všech naladěných stanic do interní paměti rádia. V případě, že hodláte odstranit interní seznam stanic (například při přemístění rádia do jiné oblasti během dovolené) musíte systém rádia uvést do továrního nastavení (funkce reset). Poznámka: V případě, že nedojde ke stisku žádného tlačítka během dalších dobu 30. sekund, rádio automaticky přejde k přehrávání naposledy naladěné stanice. Pokud systém rádia nevyhledal žádné stanice, vyzkoušejte změnit polohu rádia a vytáhnout teleskopickou anténu do její maximální délky. Na internetu ověřte, zda je ve vaší oblasti dostatečné pokrytí digitální signálem. Informace o pokrytí digitálním signálem získáte například na webu Manuální vyhledávání DAB stanic Manual tune Vstupte do hlavní nabídky rádia. Stiskněte proto a přidržte tlačítko MENU/INFO (6). S použitím navigačních tlačítek nebo pak vyberte menu Manual tune a potvrďte stiskem tlačítka ENTER (8). Pro přepínání mezi jednotlivými digitálními kanály 5A až 13F a jejich frekvencemi znovu použijte navigační tlačítka nebo. Vybranou frekvenci pak potvrďte stiskem tlačítka ENTER (8). Na displeji se přitom zobrazí indikátor úrovně přijímaného signálu a stejně tak i název a aktuálně naladěné rozhlasové stanice. Systém rádia zároveň uloží naladěnou rozhlasovou stanici do své interní paměti.

4 Předvolby DAB stanic (Preset) V režimu DAB můžete do interní paměti rádia uložit až 10 digitálních stanic. Uložené stanice zůstávají v paměti uchovány i při odpojení rádia od zdroje napájení (po vybití akumulátoru). Přejděte k poslechu své oblíbené stanice. Stiskněte a déle přidržte tlačítko PRESET (10). Na displeji se přitom zobrazí označení paměťového slotu Save P1. S použitím navigačních tlačítek nebo přejděte na požadovaný paměťový slot (1 10). Uložení stanice pod vybranou předvolbu pak potvrďte stiskem tlačítka ENTER (8). Stanice se uloží do vybrané paměťové pozice. Na displeji se přitom zobrazí indikace Program # saved. Přechod na oblíbenou stanici Stiskněte tlačítko PRESET (10). Na displeji se zobrazí Prog. recall. Navigačními tlačítky nebo vyberte číslo předvolby (1 až 10) pod kterou je uložena vaše oblíbená stanice. Přechod na přehrávání oblíbené stanice pak potvrďte stiskem tlačítka ENTER (8). Pakliže není pod vybranou předvolbou doposud uložena žádná stanice, zobrazí se na displeji informace Empty. Odstranění předvolby z paměti Uložením aktuálně přehrávané stanice pod určitou paměťovou předvolbu dojde k přepsání použitého slotu a uložení nové stanice. Přechod na vybranou stanici Pomocí navigačních tlačítek nebo můžete procházet v seznamu stanic. Požadovaný výběr a přechod k poslechu stanice pak potvrďte stiskem tlačítka ENTER (8). Zobrazení provozních informací o digitální stanici Prostřednictvím tlačítka MENU / INFO (6) můžete kdykoliv zobrazit další podrobné informace, které jsou během vysílání přenášeny do systému rádia. Jednou z velmi důležitých informací, kterou můžete pomocí této funkce zobrazit je kvalita aktuálně přijímaného, digitálního signálu. Při poslechu digitálních stanic se navíc na displeji zobrazují informace jako je název přehrávané skladby a jejího interpreta, hudební žánr, formát stanice, název vysílacího multiplexu, vysílací frekvence, bit-rate a aktuální čas a datum. 1 Minimální a nezbytná úroveň signálu pro příjem a poslech digitální stanice. 2 Aktuální úroveň přijímaného digitálního signálu. Na displeji rádia se zobrazuje minimální (potřebná) úroveň digitálního signálu (1) pro příjem dané stanice a aktuální úroveň přijímaného signálu (2). Digitální stanice, jejichž úroveň signálu je pod minimální úrovní, rádio nemůže přijímat. Režim FM příjmu Stiskem tlačítka MODE (4) přejděte do režimu příjmu analogových (FM) stanic. Na displeji se přitom zobrazí indikátor zdroje a zároveň i aktuálně naladěná frekvence. Pokud konkrétní FM stanice vysílá RDS signál, po chvíli se na displeji rádia zobrazí i název rozhlasové stanice. Nasměrujte teleskopickou anténu a vytáhněte jí na celou délku. Manuální vyhledávání FM stanic Pro přechod na požadovanou FM stanici použijte navigační tlačítka nebo. Na displeji se během ladění stanic zobrazuje aktuální frekvence. Každý krátký stisk tlačítka představuje přechod na jinou frekvenci v krocích po 50 khz (0,05 MHz). Automatické vyhledávání stanic Autoscan Stisknutím a delším přidržením některého navigačního tlačítka nebo se spustí automatické vyhledávání FM stanic. Na displeji rádia přitom můžete sledovat aktuální přechod na jinou frekvenci. V případě nalezení FM stanice s dostatečně kvalitním signálem dojde k přerušení vyhledávání a systém rádia automaticky spustí přehrávání této stanice. Pakliže však nemá rádio dostatečně kvalitní signál pro automatické naladění stanice, vyzkoušejte přejít do režimu pro manuální vyhledávání. V hlavní nabídce vyberte menu Scan Setting a poté submenu Only strong stations (vyhledávání pouze stanic se silným signálem) nebo vyhledávání všech stanic All Stations. Při výběru Only strong stations bude rádio vyhledávat pouze stanice s dostatečně kvalitním signálem. Výběrem All stations pak systém vyhledá všechny stanice a tedy i stanice se slabším signálem, jejichž poslech může být provázen šumem. Režim Mono / Stereo příjmu (pouze pro analogové vysílání) V případě, že během poslechu stanic je patrný šum, stanice nemá dostatečně kvalitní analogový signál. Doporučujeme proto přepnout příjem signálu do monofonního režimu. Stiskněte a přidržte proto tlačítko MENU / INFO (6). Pomocí navigačních tlačítek nebo pak vyberte nabídku Audio Settings. Tlačítkem ENTER pak vstup do tohoto menu potvrďte. Následně pak vyberte mezi možnostmi Stereo nebo Only Mono a znovu potvrďte stiskem tlačítka ENTER. Předvolby FM stanic (Presets) Stiskněte tlačítko předvoleb PRESET (10). Na displeji v té chvíli začne blikat indikátor Preset P1. Pomocí navigačních tlačítek (7,9) vyberte paměťovou pozici pro uložení oblíbené stanice. Výběr a uložení stanice do paměťového slotu potvrďte stiskem tlačítka ENTER (8). Uložením jiné stanice na určitou paměťovou pozici, dojde k přepsání tohoto slotu a uložení nové, oblíbené stanice do paměti rádia. Na displeji se přitom zobrazí informace o uložení stanice Program # saved. Přechod na oblíbenou stanici Krátce stiskněte tlačítko PRESET (10). Na displeji se rozsvítí Prog. recall. Pomocí navigačních tlačítek pak vyberte ze seznamu požadovanou stanic a potvrďte tlačítkem Enter. Na displeji se přitom zobrazí informace o přechodu na vybranou stanici Connecting a rádio spustí přehrávání rozhlasové stanice. V případě, že na vybraném paměťové slotu doposud není uložena žádná stanice, zobrazí se na displeji informace Empty. Odstranění předvolby z paměti Uložením aktuálně přehrávané stanice pod určitou paměťovou předvolbu dojde k přepsání použitého slotu a uložení nové stanice. Uvedení rádia do továrního nastavení V případě, že přemístíte rádio do jiné oblasti (například během cestování na dovolené) nemusí být již pro systém rádia dostupné všechny původní DAB stanice. Uvedením systému rádia do továrního nastavení dojde k odstranění všech uložených stanic z interní paměti. Rádio následně automaticky spustí vyhledávání všech dostupných stanic v aktuálním umístění. Pro uvedení rádia do továrního nastavení postupujte následovně. Stiskněte tlačítko MENU / INFO (6) a pomocí navigačních tlačítek nebo vyberte menu System a poté Factory default. Vstup do této nabídky potvrďte tlačítkem ENTER (8). Uvedení rádia do výchozího nastavení pak potvrďte výběrem volby Yes. Poznámka: Uvedením rádia do továrního nastavení budou všechny stanice odstraněny z interní paměti. Rádio poté spustí automatické vyhledávání (skenování) digitálních stanic Full Scan. Zobrazení aktuálně používané verze software Stiskněte tlačítko MENU / INFO (6) a pomocí navigačních tlačítek nebo přejděte do menu System a poté SW-Version. K zobrazení aktuální verze používaného software poté dojde po stisku tlačítka ENTER. Pro opuštění zobrazení verze software stiskněte znovu tlačítko MENU / INFO (6). Manuální nastavení času a data Vstupte do hlavní nabídky rádia a přejděte do menu System Time Set time and date. Pomocí navigačních tlačítek pak nastavte nejprve hodiny a následně i minuty. Na závěr celé nastavení uložte stiskem tlačítka ENTER (8). Poznámka: Rádio však můžete konfigurovat tak, aby jeho systém prováděl pravidelnou a automatickou aktualizaci času. Po přijetí dostatečně kvalitního digitálního signálu tak rádio automaticky nastaví přesný čas a datum. V menu Autom. Update vyberte volbu Update All.

5 K aktualizaci přesného času tak bude docházet automaticky v obou režimech (DAB / FM). V případě, že nechcete tuto funkci používat vyberte volbu No Update (bez aktualizace času). Rádio umožňuje zvolit 12. nebo 24. hodinový formát času a stejně tak i vybrat požadovaný formát data a času pro zobrazení na displeji. Funkce automatického vypnutí Sleep Tato funkce slouží pro automatické vypnutí systému rádia po uplynutí předem nastaveného intervalu, který je v rozsahu minut. Stiskněte tlačítko MENU/INFO (6). V hlavní nabídce pak pomocí navigačních tlačítek nebo (7, 9) pak přejděte do menu System a vyberte nabídku Sleep a potvrďte stiskem tlačítka ENTER (8). Pomocí navigačních tlačítek nebo (7, 9) pak vyberte požadovaný časový interval a potvrďte jej stiskem tlačítka ENTER. Po vypršení vybraného intervalu se rádio automaticky vypne. Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do DAB rádia. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro rádia. Před připojením sluchátek do rádia nejprve snižte výstupní hlasitost na minimum! Teprve poté postupně zvyšujete hlasitost poslechu na požadovanou úroveň. Poslech hudby za příliš vysoké hlasitosti představuje riziko poškození sluchu! Zobrazení provozních informací na displeji rádia Během poslechu stanic stiskněte tlačítko MENU/INFO (6). Systém rádia pak na displeji zobrazí další provozní informace v následujícím pořadí: Režim DAB DLS: Běžící text s doplňujícími informacemi jako jsou například název skladby a jejího interpreta, dopravní zpravodajství, informace o počasí. Úroveň přijímaného signálu. Typ programu. Vysílací multiplex a jeho název. Vysílací frekvence. Signal error state (indikace chybovosti signálu). Audio Bit Rate / Dekódování signálu. Datum a čas. Režim FM RDS informační text, název skladby a jejího interpreta, název stanice. Typ programu. Vysílací frekvence. Stereo / Mono režim. Stav (kapacita) akumulátoru. Čas. Datum. Manipulace s bateriemi a akumulátory Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Pokyny k provozu integrovanému akumulátoru Recyklace K provozu tohoto rádia je nezbytné použití výhradně originálního akumulátoru. V případě jeho výměny použijte stejný typ dodávaný nebo doporučovaný výrobcem. Výměnu akumulátoru a veškeré opravy rádia smí však provádět pouze kvalifikovaný odborník! Provoz rádia a nabíjení vestavěného akumulátoru je možné pouze při teplotách v rozmezí od 0 C do +40 ºC. Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Řešení problémů Problém Rádio nepřijímá žádné stanice. Slabý zvuk nebo nekvalitní poslech stanic. Rádio nejde zapnout. Není slyšet žádný zvuk. Při poslechu stanic je patrné rušení a šum. Příčina a její odstranění Přejděte do některého provozního režimu (DAB / FM). Použijte proto tlačítko MODE (4). Jiná elektronická zařízení v blízkosti rádia způsobují rušení příjmu stanic. Umístěte rádio co nejdále od ostatních elektronických spotřebičů. Akumulátor je téměř vybitý. Připojte rádio ke zdroji nabíjení. Upravte polohu teleskopické antény. Vytáhněte anténu do její maximální délky a vyzkoušejte změnit její orientaci. Rádio má vybitý akumulátor a není připojené ke zdroji. Připojte rádio s použitím dodávaného USB kabelu ke vhodnému zdroji nabíjení. Použijte proto například USB port u vašeho počítače nebo síťový adaptér s výstupem 5 V / 1 A. Zesilte výstupní hlasitost na rádiu. Použijte k tomu tlačítka VOLUME +/- na boku rádia. Do rádia jsou připojena sluchátka. Odpojením sluchátek z rádia dojde k opětovnému výstupu zvuku do vestavěného reproduktoru. Ujistěte se o použití vhodného provozního zdroje (DAB nebo FM). Provoz jiných elektronických zařízení (například mobilní telefony nebo bezdrátové domovní telefony) má za následek rušení příjmu a poslechu stanic. Instalujte proto rádio do dostatečné vzdálenosti od okolních zdrojů interferencí.

6 Došlo k zamrznutí displeje, rádio nereaguje na stisk ovládacích tlačítek. Displej se nezapne, rádio nereaguje na stisk ovládacích tlačítek. Za provozu rádia došlo k přetížení interních elektronických komponentů. Odpojte rádio od zdroje napájení a před opětovným připojením vyčkejte alespoň 10. minut. V případě, že je zapotřebí vyměnit starý akumulátor, kontaktujte autorizovaný servis! Na rádiu je aktivována funkce Key Lock. Pro opětovnou aktivaci funkce tlačítek přesuňte přepínač HOLD-POWER do středí polohy. V případě potřeby proveďte reset systému rádia. Stiskněte proto pomocí tenkého předmětu (například hrotu propisky) tlačítko RESET (14) ve spodní části rádia. Technické údaje Rozměry rádia 128 x 64 x 28 mm Hmotnost cca 160 g Zdroj napájení 5 V DC / 1 A Spotřeba v režimu standby Integrovaný akumulátor < 0,5 W Li-Po 3,7 V DC / 1350 mah dba provozu při 50% hlasitosti přibližně 10 hodin Výstupní výkon 1,2 W sinusový Podmínky provozu teplota +5 až +35 C, 5 až 90 % relativní vlhkosti (nekondenzující) Frekvence příjmu analogové vysílání 87,5 108 MHz (FM) digitální vysílání MHz (DAB+) Anténa teleskopická, pro příjem DAB/FM stanic Vstup pro sluchátka 3,5 mm (jack) Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. REI/11/2018
