Bezdrátové projekční hodiny DCF s rádiem RRM 222P. Obj. č Obj. č

Transkript

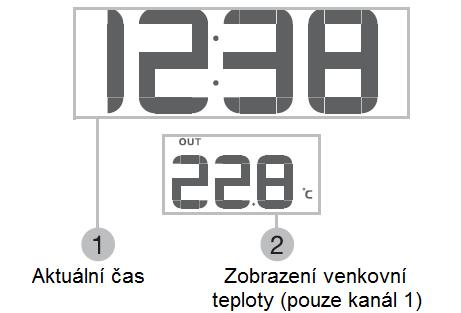

1 Účel použití Výrobek slouží jako projekční hodiny se zobrazením přesného času. Celý systém je navíc vybaven funkcí budíku a měřením venkovní a pokojové teploty a předpovědí počasí a FM přijímačem. Zobrazení na displeji Bezdrátové projekční hodiny DCF s rádiem RRM 222P Obj. č Vysvětlení symbolů displeje Obj. č Indikátor kvality signálu a bezdrátového přenosu mezi externím senzorem (RTHN129) a vnitřní jednotkou / Zobrazení kvality bezdrátového přenosu. Indikátor aktuálního stavu (kapacity) baterie externího senzoru (RTHN129). Funkce budíku (symbol se na displeji zobrazuje pouze tehdy, je-li budík aktivovaný) Alarm 1 je aktivovaný. Alarm 2 je aktivovaný. Symbol RF antény, který se zobrazuje během příjmu časového signálu (RCC). Zobrazení teploty naměřené vybraným senzorem (například OUT 1 = Senzor 1). Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup projekčních hodin s rádiem. Tento návod k obsluze je nedílnou součástí tohoto výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Teplota uvnitř místnosti, ve které je umístěna základní jednotka. TIME ZONE / Zobrazení vybraného časového pásma. Funkce odloženého budíku (Snooze). Režim rádia / Zobrazení frekvenčního pásma. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst.

2 Projekce dat Otevřete přihrádku bateriového prostoru v zadní části senzoru. Do přihrádky vložte 2 baterie typu AAA. Při vkládání baterií dbejte na jejich vložení do správné polohy a polarity. Při každé další výměně baterií musíte provést reset senzoru. Stiskněte proto tlačítko RESET uvnitř přihrádky baterií. Instalace základní jednotky Poznámka: Pro zaostření projektoru je optimální projekce na stěnu (strop) a vzdálenost 1,5 2 m. Uvedení do provozu Připojení hodin ke zdroji napájení Umístěte základní jednotku hodin do dostatečné vzdálenosti od jiných elektronických spotřebičů (například počítače, mikrovlnné trouby, reproduktorů, zesilovače nebo Hi-Fi systému). Základní jednotku instalujte výhradně do vnitřních a suchých prostor domácnosti. V bezprostřední blízkosti hodin ponechejte vždy dostatečně volný prostor. Zajistíte tím potřebnou ventilaci interních elektronických komponentů, které se za provozu běžně zahřívají. Základní jednotku ničím nezakrývejte. Nikdy do její blízkosti neumisťujte žádné nádoby naplněné vodou (vázy) nebo zdroje otevřeného ohně (zapálené svíčky). Instalace externího senzoru (RTHN129) Jako první připojte konektor mikro-usb do příslušné zdířky v zadní části hodin. Teprve poté připojte zástrčku přívodního kabelu do elektrické zásuvky. Hodiny připojte pouze do řádně instalované a uzemněné elektrické zásuvky sítě 230 V AC / 50 Hz. Vložení baterií do externího teplotního senzoru Senzor instalujte do výšky 1,5 m od povrchu země. Senzor nikdy nevystavujte přímým dopadům slunečních paprsků ani dešti. Doporučujeme jej umístit například do zastřešených prostor. Poznámka: Maximální dosah bezdrátového přenosu dat z venkovního senzoru je max. 50 metrů.

3 Ovládací prvky hodin V horní části hodin naleznete tlačítko SNOOZE, které slouží pro aktivaci podsvícení displeje a stejně tak i pro aktivaci funkce opakovaného buzení (Snooze) a projekce dat. 1 - Funkce FM příjmu 2 - Tlačítko CLOCK 3 - Tlačítko SET / ALARM 4 - Tlačítko pro navýšení zadávaných hodnot Tlačítko pro snížení zadávaných hodnot. Radiový signál DCF / RCC (Radio Controlled Clock) DCF-77 je rozhlasový vysílač zakódovaných časových znaků, který je šířen v pásmu dlouhých vln (77,5 khz) a jehož dosah je cca km. Tento vysílač, který je umístěn v Mainflingenu poblíž Frankfurtu nad Mohanem, šíří a kóduje časový signál DCF-77 z césiových atomových hodin z Fyzikálně-technického institutu v Braunschweigu. Odchylka tohoto času činí méně než 1 sekundu za 1 milion let. Tento rádiový časový signál automaticky zohledňuje astronomicky podmíněné opravy času (letní a normální neboli zimní čas), přestupné roky a změny data. Pokud se Vaše hodiny budou nacházet v dosahu příjmu z tohoto vysílače, pak začnou tento časový signál přijímat, provedou jeho dekódování a budou po celý rok zobrazovat přesný čas, a to nezávisle na letním nebo na normálním (zimním) čase. Zkratka DCF znamená následující: D (Deutschland = Německo), C (označení pásma dlouhých vln) a F (frankfurtský region). Příjem tohoto rádiového časového signálu DCF-77 je závislý na zeměpisných a stavebních podmínkách. V normálních podmínkách lze tento signál zachytit bez problému až do vzdálenosti km od vysílače ve Frankfurtu nad Mohanem (za ideálních podmínek až do vzdálenosti km od tohoto vysílače). V noci mívají atmosférické poruchy obvykle nižší intenzitu a příjem tohoto signálu je možný téměř na všech místech. Stačí jediný příjem během dne (i v noci), aby hodiny udržely nastavený čas s odchylkou menší než 1 sekunda. V normálních podmínkách (v bezpečné vzdálenosti od zdrojů rušení, jako jsou např. televizní přijímače, monitory počítačů) trvá zachycení časového signálu několik minut. Pokud by hodiny tento signál nezachytily (nebo bude-li příjem rušený), pak je třeba, abyste provedli kontrolu podle následujících bodů: 6 Vstup pro připojení síťového adaptéru (část s konektorem mikro-usb). 7 Tlačítko RESET. 8 C / F výběr jednotky (stupně Celsia nebo Fahrenheita). 9 LIGHT režim osvětlení displeje. 10 FLIP 180 funkce otočení projekce o 180. Automatické nastavení přesného času Přesný čas a datum se v těchto hodinách synchronizuje zcela automaticky po příjmu časového signálu. Proto se však musí hodiny nacházet v bezdrátovém dosahu vysílače, který vysílá potřebné informace. Během příjmu časového signálu bude na displeji blikat příslušný symbol RCC (Radio Controled Clock). V závislosti na kvalitě přijímaného signálu může celý proces trvat 2 10 minut. V případě slabého signálu může dojít k synchronizaci času až v průběhu následujících 24 hodin. V případě, že se na displeji nezobrazuje symbol RCC, hodiny v té chvíli nepřijímají žádný časový signál. Hodiny mohou přijímat data z časových vysílačů (Evropa = DCF, Velká Británie = MSF, USA = WWVB) v určitém formátu: DCF (EU) a MSF (UK) = nastavení časového pásma v rozsahu -23 až +23 k referenčnímu časovému pásmu 0, odkud se časový signál DCF / MSF vysílá. WWVB (US) = nastavení referenčního časového pásma 0/1/2/3 k časovému pásmu P/M//C/E, odkud je vysílán časový signál WWVB. 1) Přemístěte se s hodinami na jiné místo a pokuste se o nové zachycení signálu DCF-77. 2) Vzdálenost hodin od zdrojů rušení, jako jsou monitory počítačů nebo televizní přijímače, by měla být při příjmu tohoto signálu alespoň 1,5 až 2 metry. Nedávejte hodiny při příjmu časového signálu do blízkosti kovových dveří, okenních rámů nebo jiných kovových konstrukcí či předmětů (pračky, sušičky, chladničky atd.). 3) V prostorách ze železobetonových konstrukcí (sklepy, výškové domy atd.) je příjem signálu DCF-77 podle podmínek slabší. V externích případech podržte hodiny poblíž okna nebo jimi otočte zadní nebo přední stranou směrem k vysílači ve Frankfurtu nad Mohanem. Symboly zobrazované během DCF příjmu Dostatečně kvalitní signál pro příjem dat DCF vysílače. Slabší signál. Není k dispozici žádný signál. Probíhající příjem dat z DCF vysílače. Nezobrazuje se žádný symbol. Příjem signálu byl deaktivován.

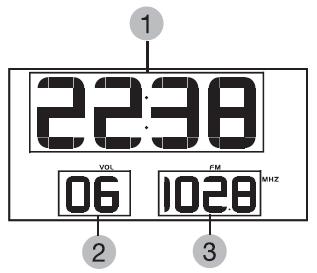

4 Aktivace a deaktivace příjmu DCF signálu Pro aktivaci / deaktivaci příjmu signálu použijte tlačítko SEARCH, které je umístěno uvnitř externího senzoru. Krátce stiskněte tlačítko SEARCH. Tím se aktivuje funkce příjmu RCC signálu. Pro potvrzení aktivace této funkce LED indikátor následně 2x problikne. Deaktivaci DCF příjmu provedete obdobným způsobem. Stiskněte a přidržte tlačítko SEARCH. Systém tím deaktivuje funkci příjmu RCC signálu. Jako potvrzení deaktivace příjmu RCC signálu pak LED indikátor problikne 3x. Režim rozhlasového příjmu V režimu rozhlasového příjmu se na displeji zobrazuje úroveň hlasitosti, frekvence příjmu a frekvenční pásmo (FM/AM). Manuální nastavení času Jako první musíte deaktivovat příjem RCC signálu. Stiskněte proto a přidržte tlačítko SEARCH uvnitř externího senzoru. Stiskněte a přidržte tlačítko CLOCK (2). Na displeji v té chvíli začne blikat časové pásmo ZONE. Pomocí tlačítek + nebo nastavte časový posun v závislosti na vaší aktuální poloze a potvrďte stiskem tlačítka CLOKC (2). Znovu pomocí tlačítek + nebo vyberte požadovaný formát pro zobrazení času (12 nebo 24 hodin), nastavte hodiny, minuty, rok, formát pro zobrazení data (den -měsíc / měsíc den), měsíc a den. Na závěr nastavení potvrďte stiskem tlačítka CLOCK (2). Zobrazení času a data Stiskem tlačítka CLOCK (2) přepínáte mezi zobrazením času a data. Funkce budíku (Alarm) Hodiny disponují funkcí nastavení 2. nezávislých časů pro buzení. Stiskněte proto tlačítko ALARM (3). Pomocí tlačítek + nebo nastavte nejprve hodinu a potvrďte stiskem tlačítka ALARM (3). Následně stejným způsobem nastavte i minuty a znovu potvrďte. Na displeji se následně zobrazí nastavený čas budíku. Tím došlo k aktivaci budíku. Akustický výstup budíku bude probíhat po dobu 2. minut. Funkce odloženého budíku (Snooze) Stiskněte tlačítko SNOOZE během akustického výstupu budíku. Budík se tím vypne a znovu se spustí po uplynutí 8. minut. Akustický výstup budíku však můžete odložit nejvýše 3x za sebou! Pakliže opakovaně stisknete tlačítko SNOOZE v režimu rozhlasového příjmu, můžete tím nastavit dobu pro automatické vypnutí rádia (30/60120 minut). Zobrazení času budíku Ve výchozím nastavením hodin se zobrazuje aktuální čas a datum. Pro zobrazení času Alarmu 1 po dobu 5. sekund stiskněte tlačítko + a současně tlačítko ALARM (3). Pro zobrazení času Alarmu 2 po dobu 5 sekund stiskněte tlačítko a současně přitom tlačítko ALARM (3). Aktivace / deaktivace budíku Pro aktivaci / deaktivaci budíku použijte tlačítko ALARM (3). Opakovaným stiskem tohoto tlačítka dojde k zapnutí nebo vypnutí budíku v následujícím pořadí: Alarm 1 Alarm 2 Both ON (oba budíky jsou aktivované) Both OFF (oba budíky jsou deaktivované). 1 Aktuální čas 2 Úroveň hlasitosti 3 Rádiová frekvence Vstup do režimu FM / AM příjmu Stiskněte symbol pro vstup do režimu rozhlasového příjmu. Opakovaně stiskněte tlačítko pro přepínání režimu v následujícím pořadí: ON (zapnuto) > AM > FM > OFF (vypnuto). Po přechodu do příslušného pásma (FM nebo AM) rádio spustí přehrávání naposledy naladěné rozhlasové stanice. Poznámka: Tyto projekční hodiny (typ RRM 222P) podporují příjem rozhlasových stanic pouze v pásmu FM. Projekční hodiny RRM 222PA podporují příjem rozhlasových stanic v obou pásmech (FM i AM). Přechod na požadovanou frekvenci Přejděte do režimu rozhlasového vysílání. Stiskněte proto symbol. Na vyšší frekvenci přejdete po stisku tlačítka +. Na nižší frekvence přejdete stiskem tlačítka. V režimu skenování rozhlasových stanic stiskněte a déle přidržte tlačítko + nebo (po dobu 2. sekund). Systém hodin tím spustí automatické vyhledávání dostupných rozhlasových stanic. Ovládání hlasitosti Stiskem tlačítka + zesílíte výstupní hlasitost. Po stisku tlačítka dojde k útlumu hlasitosti Podsvícení displeje Stiskem tlačítka SNOOZE dojde k podsvícení displeje a projekci dat na dobu 5. sekund. Tato funkce je však k dispozici pouze v případě, že je úroveň osvětlení displeje v režimu LO (nízká úroveň). Režim osvětlení displeje nastavíte stiskem tlačítka LIGHT (9). Vybírat můžete mezi režimem vysoké úrovně osvětlení (HI) a nízkou úrovní (LO). Projekce dat Projektor umožňuje zobrazení všech nejdůležitějších provozních informací. Promítat data můžete buď na strop nebo na stěnu. K dispozici tak budete mít všechny potřebné údaje za snížených světelných podmínek. Pro aktivaci osvětlení displeje a projekce dat na dalších 5. sekund stiskněte tlačítko SNOOZE. Poznámka: Aktivovat tuto funkci však můžete pouze v případě, že předtím byla projekce dat deaktivována. Pro aktivaci nebo deaktivaci projekce stiskněte a přidržte tlačítko LIGHT (9). V továrním nastavení jsou hodiny konfigurovány pro trvalou projekci. Pro otočení obrazu projekce o 180 stiskněte tlačítko FLIP 180.

5 Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do DCF hodin. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují nebezpečí pro děti, neboť by je mohly spolknout. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro hodin. Měření teploty Integrovaný teplotní senzor umožňuje měření a zobrazení teploty ve stupních Celsia nebo Fahrenheita. Pro výběr požadované teplotní jednotky stiskněte tlačítko C / F (8). Teplota uvnitř místnosti (IN) se trvale zobrazuje v pravém dolním rohu displeje. Pro sledování venkovní teploty OUT) můžete k těmto hodinám připojit nejvýše 5 externích senzorů. Pro přepínání zobrazení údajů jednotlivých senzorů pak použijte tlačítka + a. Každému externímu senzoru je přiřazen individuální přenosový kanál (Channel 1 5). Stiskem a přidržením tlačítka a současným stiskem tlačítka + po dobu 2. sekund spustíte vyhledávání připojených externích senzorů. Stiskem a přidržením tlačítka a zároveň tlačítka po dobu 2. sekund aktivujete funkci auto-scan pro získávání informací všech připojených senzorů. Systém tím aktivuje funkci automatického přepínání zobrazení hodnot, naměřených připojenými externími senzory 1, 2, 3, 4, 5. Uvedení hodin do továrního nastavení (Reset) V případě, že dojde k zamrznutí systému a hodiny tak přestanou reagovat na příkazy tlačítek, proveďte reset hodin. Pomocí tenkého předmětu (například hrotu propisky nebo kancelářské sponky) stiskněte zapuštěné tlačítko RESET v zadní části hodin. Externí (venkovní) senzor K základní jednotce (hodiny) můžete připojit nejvýše 5 externích senzorů. Maximální vzdálenost bezdrátového přenosu mezi senzory a základní jednotkou je za optimálních podmínek max. 50 m. Jedná se však o maximální možný dosah ve volném prostranství a za přímé viditelnosti vysílače (senzoru) a přijímače (hodiny). V praxi je však vzdálenost bezdrátového přenosu omezena provozem jiných bezdrátových spotřebičů a překážkami v objektu. Žlutá LED kontrolka v přední části senzoru indikuje akutálně probíhající bezdrátový přenos a vysílání signálu do základní jednotky. 1 CH (channel) 1 5 přepínač přenosových kanálů. Při použití několika senzorů se ujistěte o tom, že každý z nich používá svůj výhradní kanál. 2 EU/UK/US výběr příjmu RCC (DCF) signálu pro konkrétní kontinent a oblast. 3 SEARCH manuální spuštění příjmu RCC signálu. Aktivace / deaktivace příjmu RCC signálu. 4 RESET uvedení senzoru do výchozího (továrního) nastavení. Použijte tuto funkci v případě, že senzor správně nefunguje a stejně tak i při každé výměně baterií. Poznámka: Před instalací externího senzoru do venkovního prostředí se ujistěte o správném uzavření přihrádky bateriového prostoru. Manipulace s bateriemi a akumulátory Recyklace Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Technické údaje Základní jednotka Zdroj napájení 230 V AC, 50 Hz, síťový adaptér s výstupem 5 V DC Rozměry 22 mm (hloubka) x 200 mm (šířka) x 80 mm (výška) Hmotnost 238 g (bez baterií) Podmínky provozu teplota 5 až +50 C (23 až 122 F) Rozlišení teploty 0,1 C (0,2 F) Jednotka teploty C nebo F Externí senzor (RTHN129) Rozměry 125 mm (hloubka) x 50 mm (šířka) x 19,5 mm (výška) Hmotnost 59 g (bez baterií) Podmínky provozu teplota 20 až +60 C ( 4 až 140 F) Rozlišení 0,1 C (0,2 F) Přenos dat max. 5 kanálů (5 senzorů) Max. dosah až 50 m (98 ft) REI/05/2017
