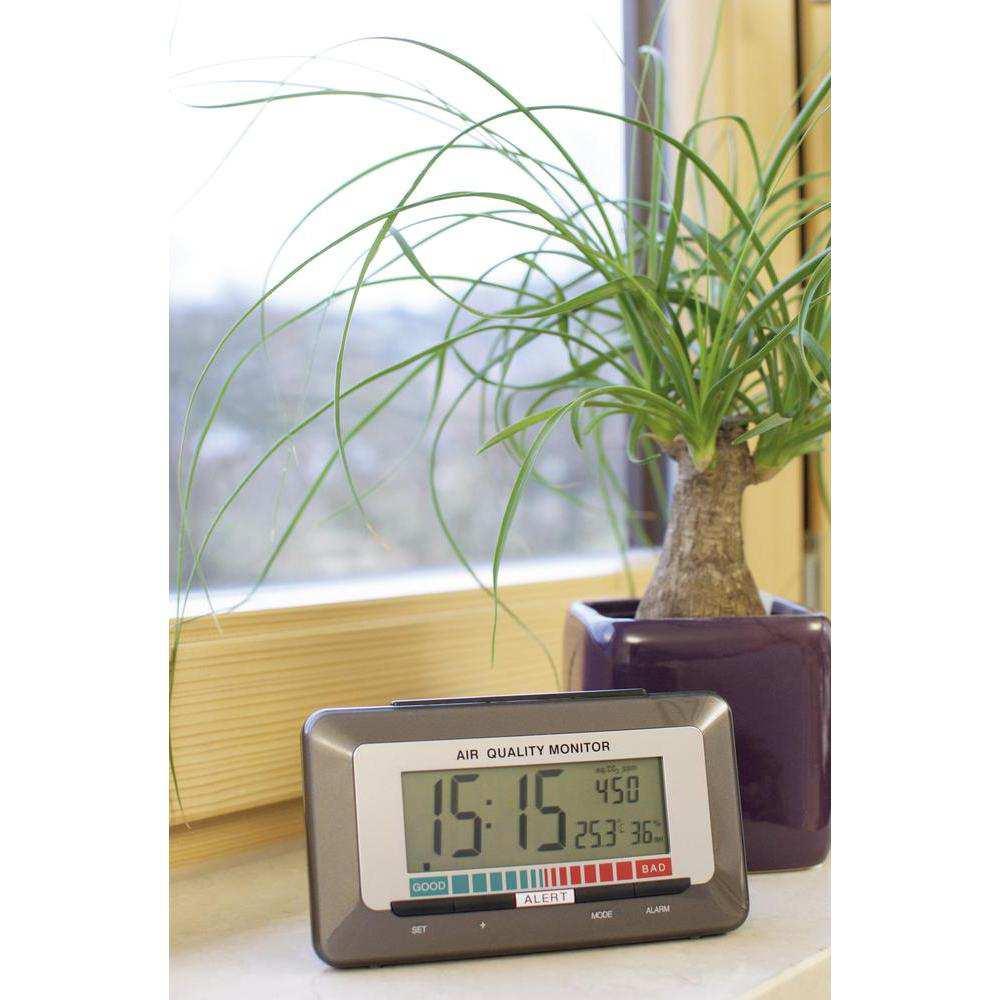

1 Popis a ovládací prvky DCF budík s ukazatelem kvality vzduchu Obj. č Vážený zákazníku, Děkujeme Vám za Vaši důvěru a za nákup tohoto budíku. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení přístroje do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Účel použití Tento Velký monitor vzduchu Vám ukáže, jak znečištěný je vzduch. Umožní Vám tak větrat efektivně a zajistit tak zdravé vnitřní klima u Vás doma nebo v kanceláři. Bolesti hlavy, závratě a únava jsou často důsledkem vysoké koncentrace těkavých organických látek z přírodních nebo umělých zdrojů exhalace. Tento senzor kvality vzduchu detekuje ve vzduchu více než 5000 sloučenin, které jsou nepříznivé lidskému organismu, např. formaldehyd, rozpouštědla, oxid uhelnatý, methan nebo cigaretový kouř. Přístroj zobrazuje kvalitu vzduchu v různých úrovních a upozorňuje na neviditelná nebezpečí! Uvedení do provozu Před prvním použitím vložte do budíku baterie nebo vyměňte baterie, zobrazí-li se na displeji symbol slabé baterie. Otevřete kryt bateriového pouzdra na zadní straně budíku. Vložte do přihrádky 2 baterie typu malé mono 1,5 V, ujistěte se, dbejte přitom na správnou polaritu (plus/+ a minus/ - ), ta je uvedena uvnitř přihrádky. Uzavřete zpět kryt bateriového pouzdra. Jakmile jsou baterie vloženy, rozsvítí se okamžik všechny segmenty na displeji a ozve se krátké pípnutí. Přístroj začne přijímat DCF signál. Po 3 10 minutách se zobrazí DCF čas. Pokud není možné přijmout DCF signál po dobu 10 minut, máte rovněž možnost nastavit čas ručně (viz Ruční nastavení). Abyste zajistili co nejdelší provozuschopnost hodin, použijte alkalické baterie. Baterie je třeba vyměnit, jakmile se na displeji zobrazí symbol baterie. Baterie vyměňte bez zbytečného prodlení, abyste zabránili poškození výrobku v důsledku vytečení baterií do útrob výrobku. Můžete použít i akumulátor 1,2 V, ale z důvodu menšího napětí (1,5 V u alkalických baterií) a nižší kapacitě bude doba provozu kratší Mějte na paměti, že přístroj ukazuje spolehlivé hodnoty až zhruba po 5 dnech od uvedení do provozu. Senzor se musí sám kalibrovat na aktuální podmínky v místě použití a nalézt referenční úroveň. Dokud není tento proces ukončen, přístroj ukazuje vyšší hodnoty. 2

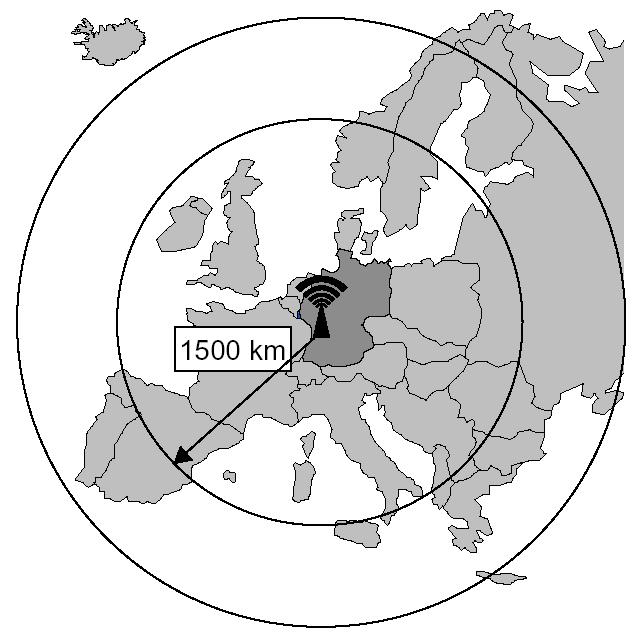

2 Radiový signál DCF-77 Funkční tlačítka Po vložení baterií začne budík automaticky přijímat DCF-77 signál. To je indikováno blikajícím symbolem DCF signálu (4) na displeji. V normálním prostředí (např. mimo dosah rušivých elementů jakými jsou např. televizory) to trvá přibližně 3-5 minut než úspěšně přijmou DCF signál a zobrazí se přesný čas, po tuto dobu nemačkejte žádná tlačítka. Pokud ani po 10 minutách není DCF-77 signál úspěšně přijat, můžete změnit umístění budíku, vyjmout a opětovně vložit baterie čímž dojde k novému pokusu o přijetí DCF signálu. (viz kapitola Ruční vyhledávání DCF signálu ). DCF-77 je rozhlasový vysílač zakódovaných časových znaků, který je šířen v pásmu dlouhých vln (77,5 khz) a jehož dosah je cca km. Tento vysílač, který je umístěn v Mainflingenu poblíž Frankfurtu nad Mohanem, šíří a kóduje časový signál DCF-7 z césiových atomových hodin z Fyzikálně-technického institutu v Braunschweigu. Odchylka tohoto času činí méně než 1 sekundu za 1 milion let. Tento rádiový časový signál automaticky zohledňuje astronomicky podmíněné opravy času (letní a normální neboli zimní čas), přestupné roky a změny data. Pokud se Váš budík bude nacházet v dosahu příjmu z tohoto vysílače, pak začne tento časový signál přijímat, provede jeho dekódování a budou po celý rok zobrazovat přesný čas, a to nezávisle na letním nebo na normálním (zimním) čase. Každým stisknutím tlačítka dojde k aktivaci osvětlení na cca 10 sekund. LCD Zkratka DCF znamená následující: D (Deutschland = Německo), C (označení pásma dlouhých vln) a F (frankfurtský region). Příjem tohoto rádiového časového signálu DCF-77 je závislý na zeměpisných a stavebních podmínkách. V normálních podmínkách lze tento signál zachytit bez problému až do vzdálenosti km od vysílače ve Frankfurtu nad Mohanem (za ideálních podmínek až do vzdálenosti km od tohoto vysílače). V noci mívají atmosférické poruchy obvykle nižší intenzitu a příjem tohoto signálu je možný téměř na všech místech. Stačí jediný příjem během dne (i v noci), aby budík udržel nastavený čas s odchylkou menší než 1 sekunda. V normálních podmínkách (v bezpečné vzdálenosti od zdrojů rušení, jako jsou např. televizní přijímače, monitory počítačů) trvá zachycení časového signálu několik minut. Pokud by budík tento signál nezachytil (nebo bude-li příjem rušený), pak je třeba, abyste provedli kontrolu podle následujících bodů: Stiskněte v normálním režimu zobrazení tlačítko SET, čímž dojde k zobrazení kalendáře po dobu 6 sekund. Stiskněte v normálním režimu tlačítko MODE pro přepínání mezi zobrazením koncentrace CO 2, sekund a zobrazením budíku. Monitor kvality vzduchu 1) Přemístěte se s budíkem na jiné místo a pokuste se o nové zachycení signálu DCF-77. 2) Vzdálenost budíku od zdrojů rušení, jako jsou monitory počítačů nebo televizní přijímače, by měla být při příjmu tohoto signálu alespoň 1,5 až 2 metry. Nedávejte budík při příjmu časového signálu do blízkosti kovových dveří, okenních rámů nebo jiných kovových konstrukcí či předmětů (pračky, sušičky, chladničky atd.). 3) V prostorách ze železobetonových konstrukcí (sklepy, výškové domy atd.) je příjem signálu DCF-77 podle podmínek slabší. V externích případech podržte budík poblíž okna nebo jím otočte zadní či přední stranou směrem k vysílači ve Frankfurtu nad Mohanem. *Hodnota kvality vzduchu se zobrazí po tom, co se senzor přizpůsobí okolnímu prostředí, může se lišit +/- 250 ppm. Senzor kvality vzduchu měří více než škodlivých látek ve vzduchu. Naměřené hodnoty jsou vztaženy k hodnotám koncentrace CO 2 aby byla dodržena kompatibilita se standardy ventilace CO

3 Ekvivalentní hodnota ppm CO 2 se objeví po 30 minutách po zprovoznění. Přístroj nejprve ukazuje vyšší hodnoty. Přístroj nejprve nastaví sám sebe na aktuální podmínky v místě instalace a nalezne referenční úroveň. Spolehlivé výsledky měření dosahuje přístroj po 5 dnech umístění na stejném místě. Ukazatel kvality vzduchu Ukazatel kvality vzduchu (šipka) je umístěn na spodní části displeje. Bargraf znázorňuje kvalitu vzduchu od zeleného GOOD (dobrá), po červené BAD a je vytištěn na hraně pouzdra. Úroveň Ekvivalent ppm CO 2 GOOD (úroveň 1) Úroveň 2 Úroveň ppm ppm ppm Nastavení příjmu DCF signálu V oblastech, kde není možný příjem DCF signálu, máte možnost příjem DCF signálu ručně deaktivovat (OFF). Hodiny potom fungují jako klasické quartz hodiny (výchozí nastavení je ON). 1. Symbol ON a příjmu DCF signálu začne na displeji blikat. 2. Pomocí tlačítka + daktivujte (OFF) příjem DCF signálu, je-li to nutné. 3. Potvrďte nastavení tlačítkem SET a vstupte do režimu nastavení 12/24 h režimu zobrazení času. Jestliže je formát zobrazení času nastaven na 24h, formát kalendáře je den a měsíc. Je-li formát zobrazení času nastaven na 12h, je formát kalendáře měsíc a den. Úroveň 4 Úroveň 5 Úroveň 6 Úroveň 7 Úroveň 8 BAD (úroveň 9) ppm ppm ppm ppm ppm 2450 ppm Ruční nastavení času V případě, že budík není schopen přijmout signál DCF, např. z důvodů rušení, vzdálenosti od vysílače apod., lze čas nastavit ručně. Hodiny pak fungují jako standardní quartz hodiny. Ruční nastavení Následující nastavení lze provést v režimu nastavení: Nastavení časového pásma Nastavení DCF zap/vyp Nastavení formátu času 12/24 h Ruční nastavení času Nastavení kalendáře Nastavení funkce Snooze Zobrazení teploty ve C/ F Nastavení upozornění kvality vzduchu Stiskněte a podržte stisknuté tlačítko SET po dobu 3 sekund pro vstup do režimu nastavení: Nastavení časového pásma Nastavení hodin: 1. Segmenty hodin blikají na displeji. 2. Pomocí tlačítka + nastavte hodiny. Stisknutím tlačítka SET se přepnete do nastavení minut. 3. Minuty blikají, pomocí tlačítka + nastavte minuty. 4. Potvrďte nastavení tlačítkem SET a přejděte k nastavení kalendáře. Jestliže dojde k úspěšnému přijetí DCF signálu a je-li DCF příjem aktivován (ON), dojde k přepsání ručně nastaveného času. V průběhu příjmu, symbol DCF signálu bliká na displeji. Jestliže není příjem uskutečněn, DCF symbol zmizí. Další pokus o příjem DCF signálu proběhne následující celou hodinu. Nastavení kalendáře Výchozí nastavení data je Jakmile je rádiem řízený signál přijat, datum je automaticky aktualizován. Jestliže nelze rádiem řízený signál přijmout, je možné nastavit datum ručně. Výchozí nastavení časového pásma je 0h. Nastavte jiné časové pásmo: 1. Začne blikat 0h. 2. Pro nastavení časového pásma použijte tlačítko +. Rozsah začíná od 0, 1, 2 až -12 a pak od 12, 11, 10 zpět k Nastavení potvrďte stisknutím tlačítka SET a pak vstupte do režimu nastavení příjmu časového signálu. 5 6

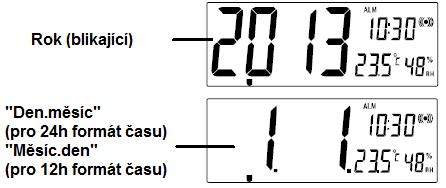

4 1. Segmenty roku blikají. Pomocí tlačítka + nastavte požadovaný rok. Rok lze nastavit v rozsahu 2013 až 2049 (výchozí je 2013). 2. Stiskněte tlačítko SET pro nastavení měsíce. 3. Segmenty měsíce blikají. Pomocí tlačítka + nastavte požadovaný měsíc. 4. Stiskněte tlačítko SET pro nastavení dne. 5. Segmenty dne blikají. Pomocí tlačítka + nastavte požadovaný den. 6. Nastavení potvrdíte tlačítkem SET a vstoupíte do režimu nastavení funkce Snooze. Nastavení Snooze Snooze čas lze deaktivovat (OFF) nebo nastavit na max. čas 30 minut (výchozí nastavení je 10 minut): Jestliže je upozornění nastaveno na ALL nebo LED : Ekvivalent k CO 2 ppm > 1500 ppm: LED upozornění bliká pomaleji (1x za 1,5 sekundy) a nezazní žádné zvukové upozornění. Ekvivalent k CO 2 ppm > 2000 ppm: LED upozornění bliká větší rychlostí (1x za 0,5 sekundy) a zazní zvukové upozornění. (Zvukové upozornění zazní pouze tehdy, je-li nastavení na ALL ). Poznámky ke kvalitě vzduchu Upozornění ke kvalitě vzduchu se rozezní na max. 30 minut. Pro zastavení upozornění stiskněte jakékoliv tlačítko. Dojde-li v průběhu probíhajícího upozornění na kvalitu vzduchu k příjmu DCF signálu nebo aktivaci budíku, upozornění je přerušeno a opětovně se aktivuje po ukončení buzení nebo po úspěšném přijetí DCF signálu. Nastavení budíku 1. Segmenty snooze času (v minutách) bliká. Pomocí tlačítka + nastavte snooze čas. Možná nastavení jsou: 5, 10 (výchozí hodnota), 15, 20, 25, 30. Snooze lze také deaktivovat (OFF). Na displeji se zobrazí OFF. 2. Nastavení potvrďte stisknutím tlačítka SET a přejděte k nastavení jednotky teploty. Jestliže je snooze funkce nastavená na OFF, nelze funkci snooze aktivovat. Nastavení jednotky teploty Výchozí nastavení je C. Pro nastavení F postupujte následujícím způsobem: 1. Pomocí tlačítka + při blikajícím C lze přepínat mezi C a F. 2. Potvrďte nastavení pomocí tlačítka SET a přejděte k nastavení upozornění kvality vzduchu. Nastavení upozornění kvality vzduchu Monitor kvality vzduchu má 3 možnosti nastavení upozornění (výchozí je OFF (vypnuté upozornění)): ALL: LED upozornění společně se zvukovým upozorněním OFF: Upozornění jsou vypnuta (žádné LED ani zvukové upozornění) LED: Blikající LED upozornění V normálním zobrazení stiskněte tlačítko MODE pro přepnutí do zobrazení budíku. 1. Stiskněte a podržte stisknuté tlačítko ALARM, dokud nezačne čas buzení, zobrazený na displeji blikat. 2. Začnou blikat hodiny. Pomocí tlačítka + nastavte hodiny. 3. Stiskněte tlačítko ALARM a začnou blikat minuty. Pomocí tlačítka + nastavte minuty. 4. Opětovným stisknutím tlačítka ALARM potvrďte nastavení a ukončete nastavení budíku. Pro aktivaci nebo deaktivaci budíku stiskněte v normálním režimu krátce tlačítko ALARM. Alarm symbol na displeji značí aktivovaný budík. Zvukový signál budíku trvá 180 sekund. Aktivace snooze funkce a ukončení buzení: 1. Po rozeznění zvukového signálu budíku stiskněte tlačítko SNOOZE pro aktivaci snooze funkce. Zvukový signál budíku je přerušen po nastavenou dobu a opět se rozezní po jejím uplynutí. 2. Chcete-li buzení přerušit trvale, stiskněte jakékoliv tlačítko mimo tlačítka SNOOZE. Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do DCF budíku. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro budíku. 1. Nastavení bliká. Použijte tlačítko + pro požadované nastavení (ALL, LED, OFF). 2. Potvrďte nastavení pomocí tlačítka SET a přejděte k ukončení ručního nastavení. 7 8

5 Manipulace s bateriemi a akumulátory Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Technické údaje Napájení... 3 V/DC (2x baterie typu malé mono 1,5 V) Časový protokol... DCF77 Měřicí rozsah teploty (vnitřní)... -9,9 C až + 59,9 C s rozl. 0,1 C/ 14,1 F až 139,8 F s rozl. 0,2 F... OFL znamená, že naměřená teplota je mimo meřicí rozsah. Měřicí rozsah vlhkosti (vnitřní)... 20% až 95% s rozlišením 1% (na displeji se zobrazí je-li teplota mimo měřicí rozsah mimo teploty 100 F až 139,8 F, zobrazení 19% je-li <20% a 96% je-li > 95%. Měřicí rozsah ekvivalentu CO 2: ppm až 6950ppm s rozlišením 50ppm (cokoliv > 6950 ppm je OFL ) Interval měření: Vnitřní teplota:... každých 16 sekund Vnitřní vlhkost... každých 16 sekund Kvalita vzduchu... každé 3 minuty Rozměry (Š x V H) x 57 x 29 mm Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. KOV/12/2016 9
