1 4,5" HD Náhledový monitor Podpora 4K HDMI Vstup/Výstup Uživatelská příručka

2 Obsah 1. Popis produktu Tlačítka Bateriová pouzdra Sluneční clona Návod k obsluze menu Položky menu a podmenu Řešení problémů Technické parametry

3 Chcete-li si zajistit nejlepší využívání přístroje, přečtěte si pozorně tuto Uživatelskou příručku. UPOZORNĚNÍ 1) Aby nedošlo k ovlivňování normální činnosti monitoru, použijte správný napájecí adaptér nebo externí napájecí zdroj. 2) NEVYSTAVUJTE tento výrobek přímému slunci, horku a vlhkému prostředí. 3) I když má náš monitor uvnitř ochranu proti nárazům, uživatelé by se měli také vyhnout násilným kolizím s ním. 4) Pro čištění tohoto výrobku NEPOUŽÍVEJTE chemické roztoky. Monitor otřete čistým měkkým hadříkem, aby byl zachován jas povrchu. 5) Aby nedošlo k poškození výrobku, sami jej nerozebírejte ani neopravujte. VLASTNOSTI PRODUKTU Podpora 4K HDMI Vstup/Výstup Usnadnění ostření Kontrola barev (červená, zelená, modrá, mono) Režim fotoaparátu P2P (pixel-to-pixel) Středová značka Bezpečné zóny (96%, 93%, 90%, 85%, 80%, 2,35:1) Převrácený/obrácený obraz Statický snímek 2 vlastní klávesové zkratky, vhodné pro obsluhu uživatelem Výstup pro sluchátka Vyměnitelná multifunkční bateriová pouzdra, která by mohla podporovat různé modely baterií různých značek (F970, E6, D28S, U60) Různé způsoby instalace poskytující více poloh: umožňují pohodlnější kombinace s různými držáky, stabilizátory, magickými rameny, instalovanými ve vaší nejlepší poloze. Bez ohledu na umístění kamery je natáčení videa pohodlnější. 3

4 1. Popis produktu 1.1 Tlačítka Pohled zepředu Pohled shora F1/F2: Vlastní klávesové zkratky : Tlačítko ZAP/VYP LED indikátor <: Přímým stisknutím se hlasitost sníží. Při vstupu do hlavního menu volí sousední položku menu. V podmenu volí danou položku. 5 >: Přímým stisknutím se hlasitost zvýší. Při vstupu do hlavního menu volí sousední položku menu. V podmenu volí danou položku. 4

5 6 7 8 MENU: Vstup do menu / potvrzení vybrané položky / opuštění menu. : Při vstupu do menu volí níže položenou položku menu. : Při vstupu do menu volí výše položnou položku menu. Pokud nejste v menu, slouží pro výběr kanálu vstupního signálu. Pohled zespodu /VIDEO: Výstupní konektor pro sluchátka je kompatibilní se vstupním konektorem pro video HDMI-OUT: Výstupní konektor pro HDMI (High Definition Multimedia Interface) Závit 1/4" HDMI-IN: Vstupní konektor pro HDMI DC 12V: Vstupní konektor pro napájení 12 V Pravá strana 1 USB UPGRADE: USB datový konektor 5

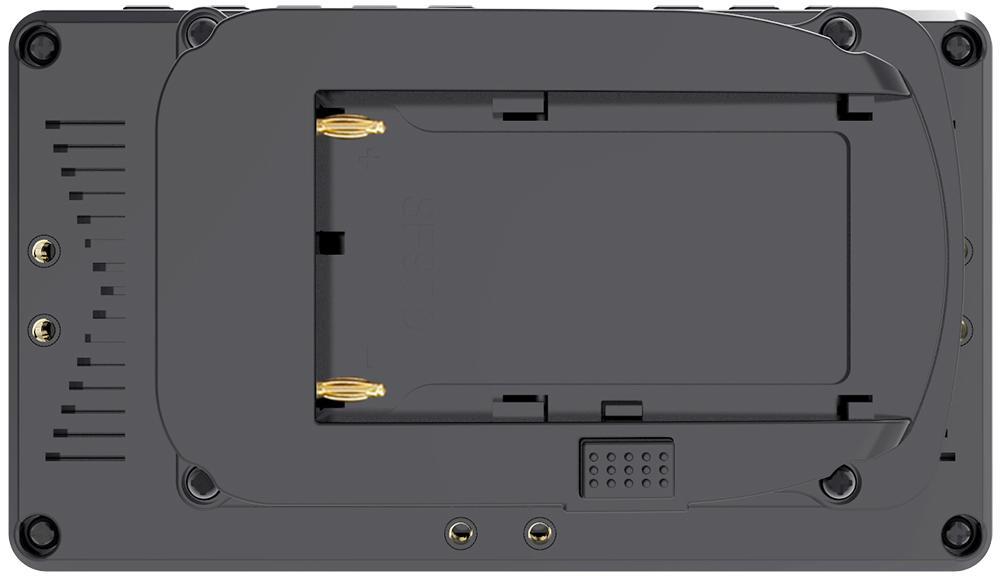

6 Pohled zezadu 1.2 Bateriová pouzdra Podle požadavků zákazníka montujeme do monitoru různá bateriová pouzdra. Pokud zákazník nemá žádný požadavek, výrobce montuje pouzdro F970. Součástí balení jsou tato pouzdra: F970 LP-E6 D28S U60 6

7 Bateriové pouzdro Sony F970 je pro baterie firmy Sony: Sony F970 F960 F950 F930 F770 F750 F730 F570 F550 F530 QM91D QM91 QM90D QM90 QM71D QM71 QM70D QM70 QM51D QM51 FM71 FM70 series Bateriové pouzdro LP-E6 je pro baterie firmy Canon: Canon LP-E6 Bateriové pouzdro D28S je pro baterie firmy Panasonic: Panasonic D55 554S D54SE D40 D35 D33 D32 D28 D25 D22 series Bateriové pouzdro U60 je pro baterie firmy Sony: SONY BP-U30/U60/U90, domestic U62/U65/U66/U95/U98 series. Čtyři typy baterií odpovídající horním bateriovým pouzdrům. F970 LP-E6 D28S U60 Poznámka: Baterie s různými specifikacemi mají různé schopnosti. Pracovní doba monitoru se bude lišit. Vyšší kapacita (pracovní doba) bude poskytovat delší provoz. Pokud monitor delší dobu nepoužíváte, vyjměte z něj baterii. UPOZORNĚNÍ POKUD JE BATERIE ZAMĚNĚNA NESPRÁVNÝM TYPEM, HROZÍ NEBEZPEČÍ VÝBUCHU. LIKVIDUJTE POUŽITÉ BATERIE PODLE DOPORUČENÝCH POSTUPŮ 7

8 1.3 Sluneční clona 1 Sluneční clona 2 Rám sluneční clony 3 Smontovaná clona 4 Použití clony Nejprve rozložte sluneční clonu 1 a přilepte nálepku na sluneční clonu dovnitř na vyznačenou část pro rám. Přitlačte clonu na rám, 3 jemně zatlačte na 3 strany sluneční clony. Nasaďte sluneční clonu pevně na monitor Návod k obsluze menu Po správném připojení k napájení stiskněte tlačítko monitoru ZAP/VYP a monitor přejde do provozního stavu. Potom stisknutím tlačítka / MODE vyberte kanál vstupního signálu. 1) Stisknutím tlačítka MENU zobrazíte hlavní OSD menu (On-Screen Display, tj. obraz překrývající obraz obrazovky) a stisknutím tlačítka < nebo > vyberte podmenu. 2) Poté stiskněte tlačítko pro vstup do podmenu (kurzor se přesune na pozici podmenu). 8

9 3) Pro výběr položky v podmenu použijte tlačítka nebo. Hodnotu vybrané položky můžete změnit tlačítky nebo. Po nastavení požadované hodnoty položky použijte opět tlačítka < nebo > pro výběr další položky. 4) Stiskněte tlačítko MENU pro návrat do hlavního menu. 3. Položky menu a podmenu Ikona krajiny (barva obrazu) * Podmenu má dvě stránky. Pic. Mode: Standard, Dynamic, Mild, User (Režim obrazu: Standardní, Dynamický, Mírný, Uživatelský) Zvolte User (uživatelský) a můžete si nastavit jas, kontrast, sytost, ostrost. Brightness (jas): Pro nastavení jasu obrazovky. Contrast (kontrast): Chcete-li nastavit největší kontrast, vezměte na vědomí, že obraz při tomto nastavení ztrácí barvy. 9

10 Saturation (sytost): Pro nastavení barevné sytosti. Sharpness (ostrost): Nazývá se také Rozlišení, což je ukazatel pro definici obrazové roviny a ostrost hran obrazu. Je-li ostrost vyšší, pak je kontrast detailů obrazu vyšší a obraz je jasnější. Color Temp. (Barevná teplota): 6500, 9300, User (uživatel) Pokud vyberete User (uživatel), upravte si R/G/B (červená/zelená/modrá) tak, aby vyhovoval požadavkům různých uživatelů na různou teplotu barev. Tint (Nádech): Pro nastavení chladného a teplého odstínu obrazu. Ikona ozubených kol (nastavení) * Podmenu má dvě stránky. 10

11 Language (jazyk): English (angličtina), 中文 (čínština), Español (španělština), Português (portugalština), Français (francouzština), Nederlands (holandština), Deutsch (němčina), 日本語 (japonština) Pro nastavení jazyka OSD menu. Aspect Ratio (poměr stran): Panorama, Auto, 4:3, 16:9, Zoom 1, Zoom 2, Just Scan (pouze sken) Pro nastavení poměru stran. No Signal (žádný signál): Blue Screen (modrá obrazovka), Red Screen (červená obrazovka), Green Screen (zelená obrazovka), Black Screen (černá obrazovka), White Screen (bílá obrazovka) Pro nastavení barvy obrazovky, když není žádný signál. OSD Trans. (průhlednost menu): Off (vypnutá), Low (nízká), Middle (střední), High (vysoká) Pro nastavení úrovně průhlednosti OSD menu. OSD H (vodorovná pozice menu): Pro nastavení vodorovné pozice OSD menu. OSD V (svislá pozice menu): Pro nastavení svislé pozice OSD menu. Camera Mode (režim fotoaparátu): Off (vypnutý), 480P, 1080i Režim fotografování je možno poznamenat z monitoru videa v reálném čase, s deformací obrazu, bez černé obrazovky, bez zpoždění, bez zkreslení. Zoom All (přiblížit vše): Vyberte tuto funkci a stisknutím tlačítka < nebo > se obraz přiblíží nebo vzdálí. OSD Time (čas OSD menu): Off (vypnutý), 10 s, 20 s, 30 s Pro nastavení doby zobrazení menu. 11

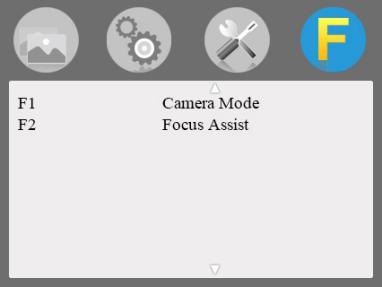

12 U/D Zoom (zoom nahoru/dolů): Pro nastavení části obrazu nahoru a dolů při přiblížení nebo vzdálení. L/R Zoom (zoom vlevo/vpravo): Pro nastavení části obrazu vlevo a vpravo při přiblížení nebo vzdálení. Backlight (podsvícení): Pro nastavení jasu podsvícení monitoru. Volume (hlasitost): Pro nastavení hlasitosti výstupu pro sluchátka. USB Upgrade (aktualizace pomocí USB): Je-li třeba aktualizovat software, zkopírujte soubor na USB flash disk, pak jej pomocí USB kabelu připojte ke konektoru USB UPGRADE a poté stisknutím tlačítka > volbu potvrďte. Po aktualizaci se monitor automaticky restartuje. Reset (původní nastavení): Stisknutím tlačítka > volbu potvrdíte, všechna analogová data monitoru se nastaví zpět do původního nastavení. Ikona zkříženého nářadí (funkce) Center Marker (středová značka): On (zapnutá), Off (vypnutá) Pro zobrazení středové značky (křížek). Safe Frames (bezpečná zóna): Off (vypnutá), 96 %, 93 %, 90 %, 85 %, 80 %, 2,35:1 Pro nastavení značky na obrazovce. Image Freeze (statický snímek): On (zapnuto), Off (vypnuto) Aktuální obraz je nehybný. 12

13 Image Flip (převrácený obraz): Off (vypnuto), H_V Flip (vodorovné i svislé převrácení), H Flip (vodorovné převrácení), V Flip (svislé překlopení) Pro převrácení a/nebo překlopení obrazu. Check Field (zaškrtávací pole): Mono (jednobarevné), Red (červené), Green (zelené), Blue (modré), Off (vypnuté) Pro nastavení obrazu jednobarevně (černobíle) nebo v jednotlivých primárních barvách. P2P (pixel-to-pixel): Off (vypnuto), On (zapnuto) V režimu zobrazení je rozlišení obrazu konzistentní se zobrazením fyzického rozlišení. (Není podporované v režimu signálu 4K) Focus Assist (usnadnění ostření): Off (vypnuto), On (zapnuto) Pod vstupním signálem vyberte tuto funkci a obraz se změní na černobílý, nejvyššího stupně (Překrývání červené zvýrazní části černobílého obrazu v zaostření). Ikona s písmenem F (nastavení klávesových zkratek) F1/F2: Uživatelem nastavitelné klávesové zkratky Center Marker (středová značka), Safe Frames (bezpečná zóna), Check Field (zaškrtávací pole), Focus Assist (usnadnění ostření), Aspect Ratio (poměr stran), Image Flip (převrácený obraz), P2P (pixel-to-pixel), Image Freeze (statický snímek), Camera Mode (režim fotoaparátu), Backlight (podsvícení) Pro nastavení dvou klávesových zkratek pro tlačítka F1 a F2 na vrchu monitoru. 13

14 Například (pro F1 chcete funkci Usnadnění ostření): V OSD menu jste zvolili ikonu s písmenem F, stiskněte tlačítko pro výběr klávesové zkratky F1 a stiskněte tlačítko > pro zobrazení funkčních položek. Vyberte z nich Focus Assist (usnadnění ostření) a stiskněte tlačítko MENU pro potvrzení volby. Když tedy opustíte OSD menu, můžete stisknutím klávesy F1 přímo zapnout funkci Focus Assist (usnadnění ostření). Stejným způsobem můžete stisknutím tlačítka vybrat klávesu F2 a nastavit pro ni požadovanou funkci. 4. Řešení problémů 4.1 Obraz je pouze černobílý nebo jednobarevný. Zkontrolujte nastavení sytosti, jasu nebo kontrastu ve funkci Pic. Mode (režim obrazu) pod ikonou krajiny. Jsou nastavení vhodná nebo ne. Vstupte do podmenu pod ikonou zkříženého nářadí a zkontrolujte funkci Check Field (zaškrtávací pole), zda je v černobílém stavu nebo ve stavu jednobarevném. 4.2 ŽÁDNÝ obraz po zapnutí. Zkontrolujte připojení kabelu. Pro připojení monitoru použijte standardní napájecí adaptér. Pokud je použita baterie, zkontrolujte, zda je baterie plně nabitá. 4.3 Narušená nebo abnormální barva obrazu, např. chybí nějaká barva. Zkontrolujte, zda je signální kabel připojen správně. Poškození kabelu nebo jeho uvolnění způsobí špatný přenos a tím dojde k poruše. V podmenu ikona krajiny zkontrolujte nastavení funkce Color Temp. (barevná teplota), zda se nejedná o nesprávné nastavení v položce User (uživatel). V případě jiných potíží Pokuste se vstoupit do OSD menu, vyberte ikonu s ozubenými koly a zvolte funkci Reset (původní nastavení). 14

15 5. Technické parametry Velikost displeje Barva Rozlišení 4,5 IPS 16,8 milionů barev (8bit) pixelů Rozteč bodů 0, mm vodorovně a 0, mm svisle Poměr stran 16:10 Jas 470 cd/m 2 Kontrast 900:1 Úhel pohledu 160 /160 Podsvícení LED Vstupní signál HDMI, video Výstupní signál HDMI Vstup/výstup Podporované formáty Napájení Spotřeba energie Rozměry Hmotnost HDMI, sluchátka 480i /480p /576i /576p 720p(60/59.94/50/30/29/25/24/23.98) 1080i(60/59.94/50) 1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/23.98sF) 4K p (30/29.97/25/24/23.98 Hz) p (24 Hz) 7 18 V 5 W mm 120 g Pracovní teplota -20 C až 50 C Teplota skladování -30 C až 65 C 15
