1 LCD Monitory 15 BL15CSC, 17 BL17CSC Návod na obsluhu monitoru

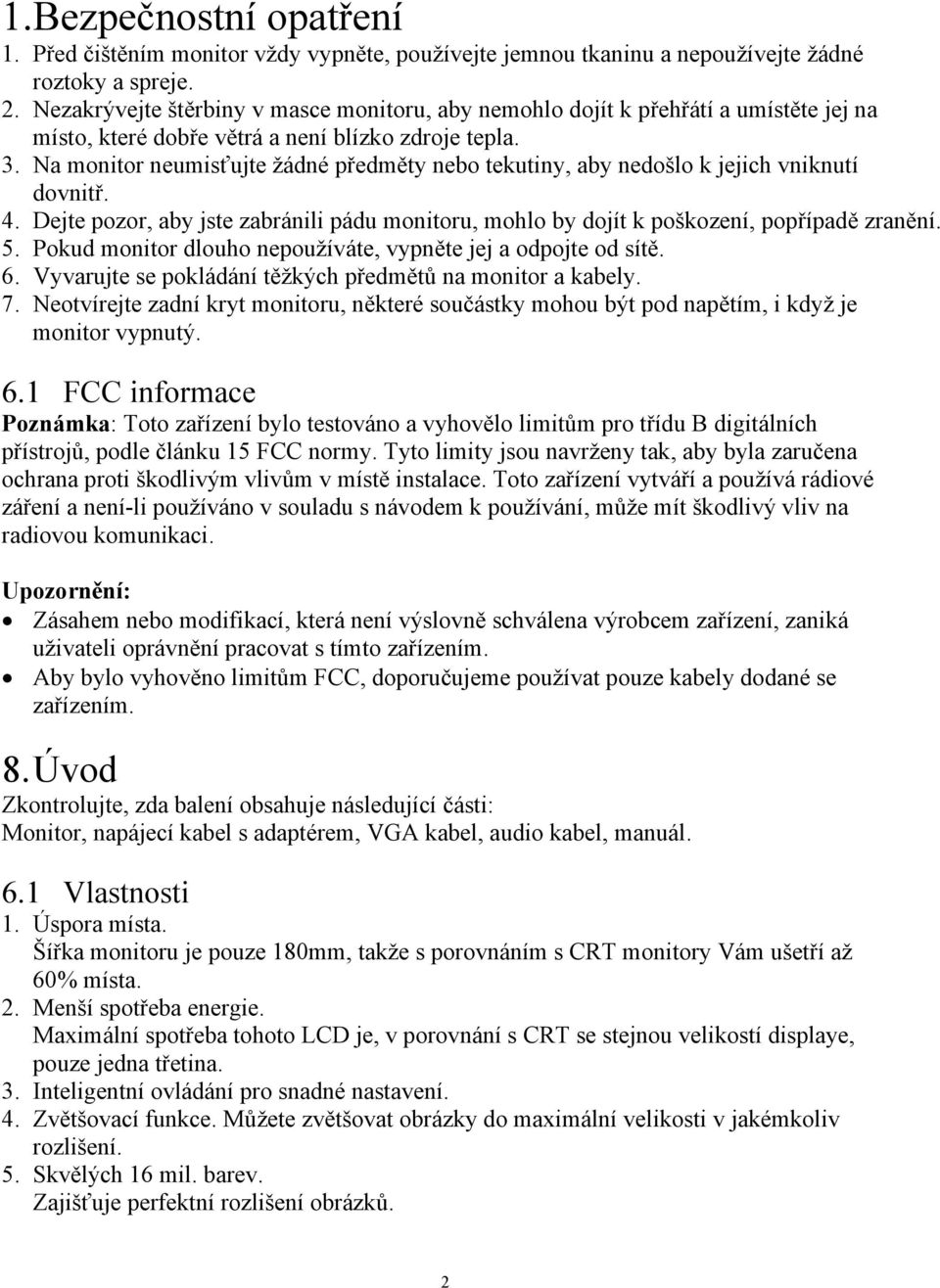

2 1. Bezpečnostní opatření 1. Před čištěním monitor vždy vypněte, používejte jemnou tkaninu a nepoužívejte žádné roztoky a spreje. 2. Nezakrývejte štěrbiny v masce monitoru, aby nemohlo dojít k přehřátí a umístěte jej na místo, které dobře větrá a není blízko zdroje tepla. 3. Na monitor neumisťujte žádné předměty nebo tekutiny, aby nedošlo k jejich vniknutí dovnitř. 4. Dejte pozor, aby jste zabránili pádu monitoru, mohlo by dojít k poškození, popřípadě zranění. 5. Pokud monitor dlouho nepoužíváte, vypněte jej a odpojte od sítě. 6. Vyvarujte se pokládání těžkých předmětů na monitor a kabely. 7. Neotvírejte zadní kryt monitoru, některé součástky mohou být pod napětím, i když je monitor vypnutý. 6.1 FCC informace Poznámka: Toto zařízení bylo testováno a vyhovělo limitům pro třídu B digitálních přístrojů, podle článku 15 FCC normy. Tyto limity jsou navrženy tak, aby byla zaručena ochrana proti škodlivým vlivům v místě instalace. Toto zařízení vytváří a používá rádiové záření a není-li používáno v souladu s návodem k používání, může mít škodlivý vliv na radiovou komunikaci. Upozornění: Zásahem nebo modifikací, která není výslovně schválena výrobcem zařízení, zaniká uživateli oprávnění pracovat s tímto zařízením. Aby bylo vyhověno limitům FCC, doporučujeme používat pouze kabely dodané se zařízením. 8. Úvod Zkontrolujte, zda balení obsahuje následující části: Monitor, napájecí kabel s adaptérem, VGA kabel, audio kabel, manuál. 6.1 Vlastnosti 1. Úspora místa. Šířka monitoru je pouze 180mm, takže s porovnáním s CRT monitory Vám ušetří až 60% místa. 2. Menší spotřeba energie. Maximální spotřeba tohoto LCD je, v porovnání s CRT se stejnou velikostí displaye, pouze jedna třetina. 3. Inteligentní ovládání pro snadné nastavení. 4. Zvětšovací funkce. Můžete zvětšovat obrázky do maximální velikosti v jakémkoliv rozlišení. 5. Skvělých 16 mil. barev. Zajišťuje perfektní rozlišení obrázků. 2

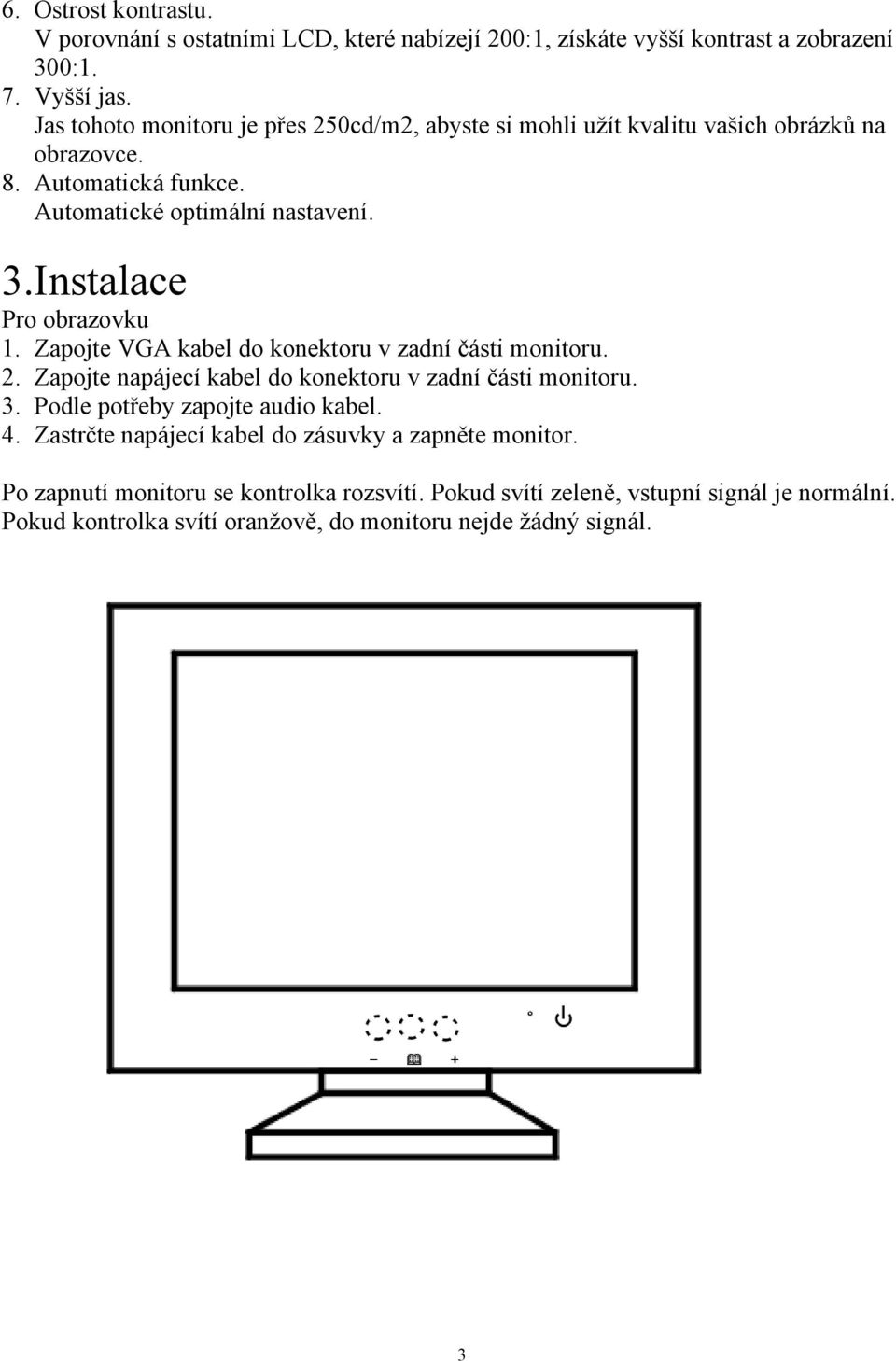

3 6. Ostrost kontrastu. V porovnání s ostatními LCD, které nabízejí 200:1, získáte vyšší kontrast a zobrazení 300:1. 7. Vyšší jas. Jas tohoto monitoru je přes 250cd/m2, abyste si mohli užít kvalitu vašich obrázků na obrazovce. 8. Automatická funkce. Automatické optimální nastavení. 3. Instalace Pro obrazovku 1. Zapojte VGA kabel do konektoru v zadní části monitoru. 2. Zapojte napájecí kabel do konektoru v zadní části monitoru. 3. Podle potřeby zapojte audio kabel. 4. Zastrčte napájecí kabel do zásuvky a zapněte monitor. Po zapnutí monitoru se kontrolka rozsvítí. Pokud svítí zeleně, vstupní signál je normální. Pokud kontrolka svítí oranžově, do monitoru nejde žádný signál. 3

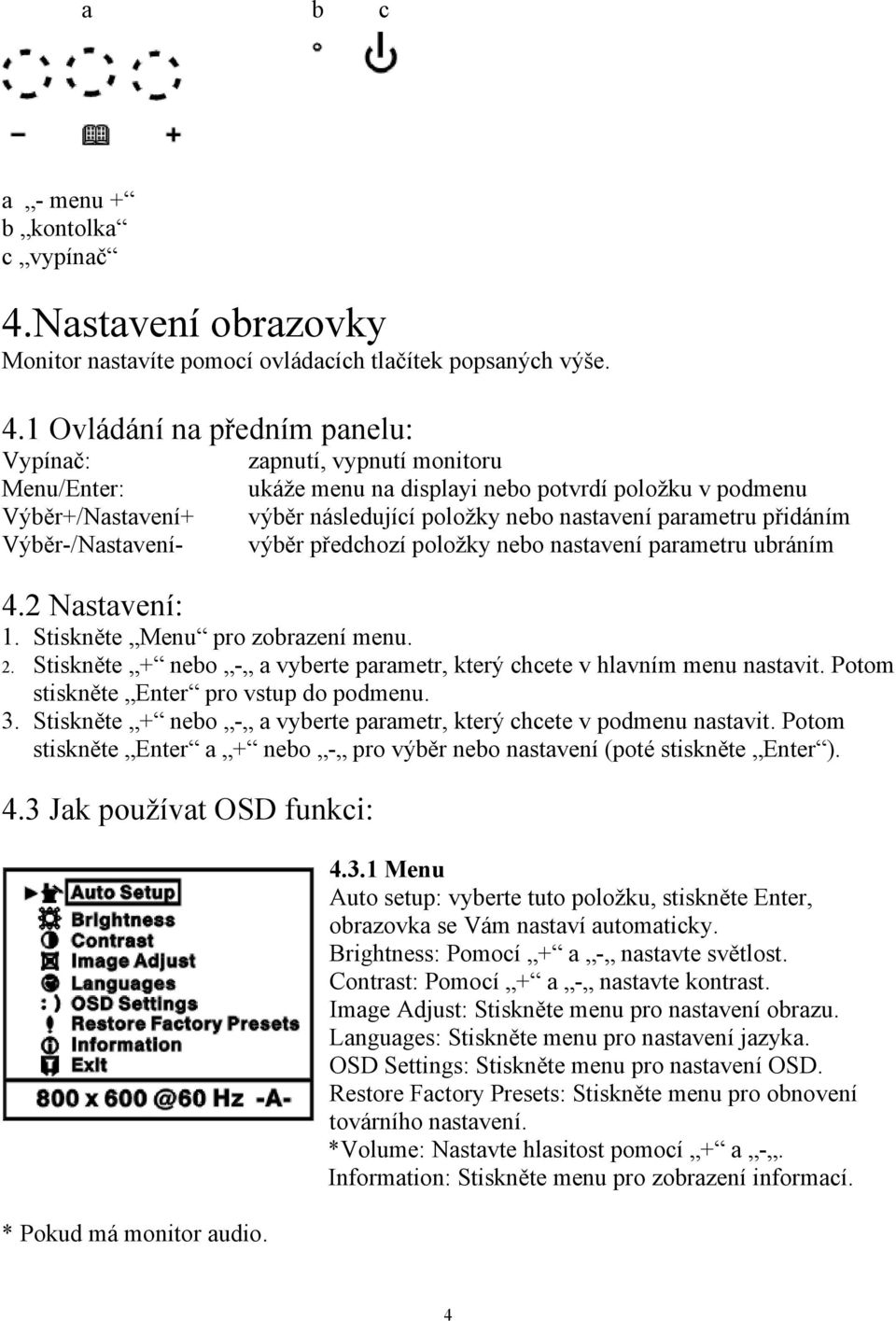

4 a b c a - menu + b kontolka c vypínač 4. Nastavení obrazovky Monitor nastavíte pomocí ovládacích tlačítek popsaných výše. 4.1 Ovládání na předním panelu: Vypínač: Menu/Enter: Výběr+/Nastavení+ Výběr-/Nastavení- zapnutí, vypnutí monitoru ukáže menu na displayi nebo potvrdí položku v podmenu výběr následující položky nebo nastavení parametru přidáním výběr předchozí položky nebo nastavení parametru ubráním 4.2 Nastavení: 1. Stiskněte Menu pro zobrazení menu. 2. Stiskněte + nebo - a vyberte parametr, který chcete v hlavním menu nastavit. Potom stiskněte Enter pro vstup do podmenu. 3. Stiskněte + nebo - a vyberte parametr, který chcete v podmenu nastavit. Potom stiskněte Enter a + nebo - pro výběr nebo nastavení (poté stiskněte Enter ). 4.3 Jak používat OSD funkci: * Pokud má monitor audio Menu Auto setup: vyberte tuto položku, stiskněte Enter, obrazovka se Vám nastaví automaticky. Brightness: Pomocí + a - nastavte světlost. Contrast: Pomocí + a - nastavte kontrast. Image Adjust: Stiskněte menu pro nastavení obrazu. Languages: Stiskněte menu pro nastavení jazyka. OSD Settings: Stiskněte menu pro nastavení OSD. Restore Factory Presets: Stiskněte menu pro obnovení továrního nastavení. *Volume: Nastavte hlasitost pomocí + a -. Information: Stiskněte menu pro zobrazení informací. 4

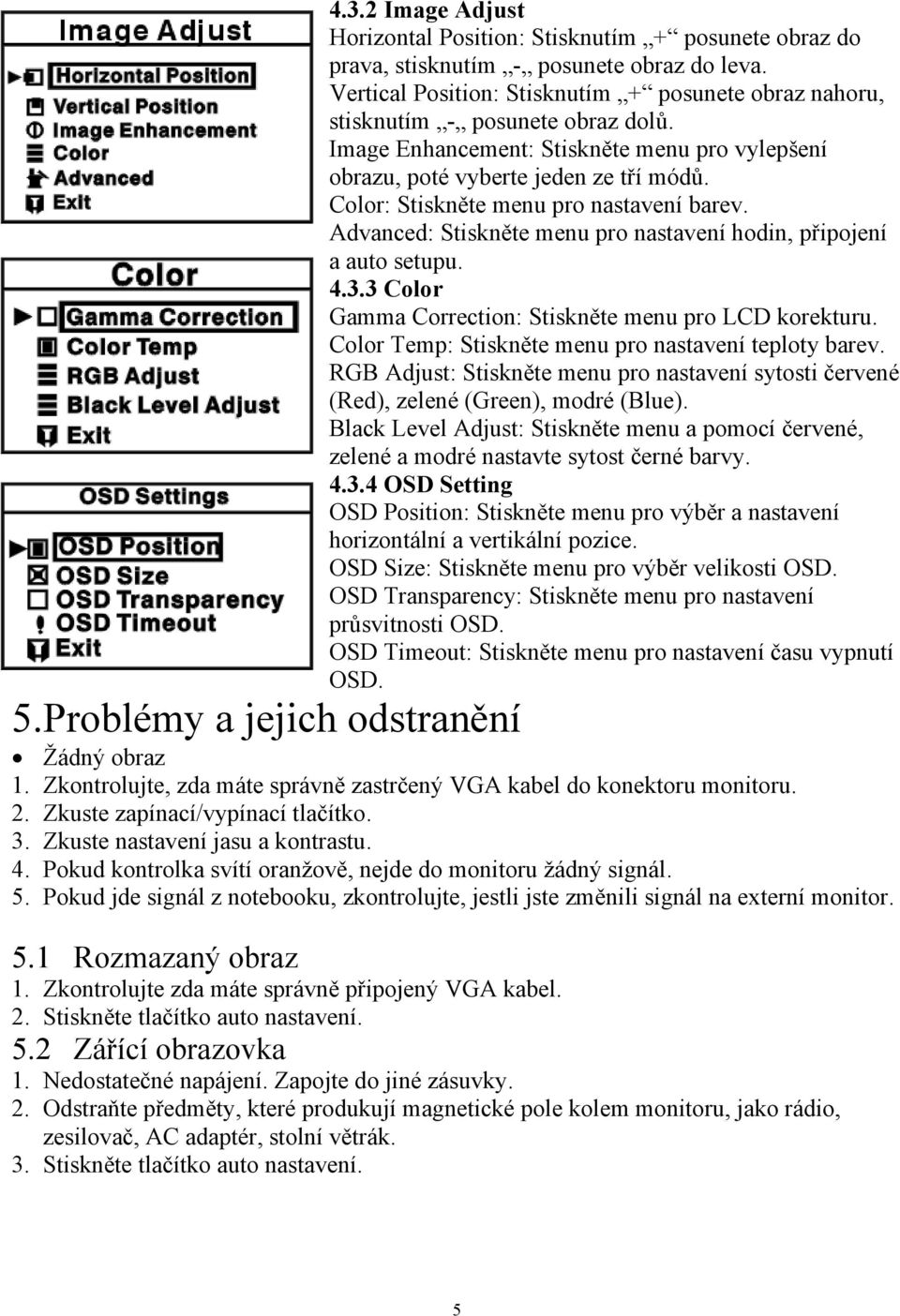

5 4.3.2 Image Adjust Horizontal Position: Stisknutím + posunete obraz do prava, stisknutím - posunete obraz do leva. Vertical Position: Stisknutím + posunete obraz nahoru, stisknutím - posunete obraz dolů. Image Enhancement: Stiskněte menu pro vylepšení obrazu, poté vyberte jeden ze tří módů. Color: Stiskněte menu pro nastavení barev. Advanced: Stiskněte menu pro nastavení hodin, připojení a auto setupu Color Gamma Correction: Stiskněte menu pro LCD korekturu. Color Temp: Stiskněte menu pro nastavení teploty barev. RGB Adjust: Stiskněte menu pro nastavení sytosti červené (Red), zelené (Green), modré (Blue). Black Level Adjust: Stiskněte menu a pomocí červené, zelené a modré nastavte sytost černé barvy OSD Setting OSD Position: Stiskněte menu pro výběr a nastavení horizontální a vertikální pozice. OSD Size: Stiskněte menu pro výběr velikosti OSD. OSD Transparency: Stiskněte menu pro nastavení průsvitnosti OSD. OSD Timeout: Stiskněte menu pro nastavení času vypnutí OSD. 5. Problémy a jejich odstranění Žádný obraz 1. Zkontrolujte, zda máte správně zastrčený VGA kabel do konektoru monitoru. 2. Zkuste zapínací/vypínací tlačítko. 3. Zkuste nastavení jasu a kontrastu. 4. Pokud kontrolka svítí oranžově, nejde do monitoru žádný signál. 5. Pokud jde signál z notebooku, zkontrolujte, jestli jste změnili signál na externí monitor. 5.1 Rozmazaný obraz 1. Zkontrolujte zda máte správně připojený VGA kabel. 2. Stiskněte tlačítko auto nastavení. 5.2 Zářící obrazovka 1. Nedostatečné napájení. Zapojte do jiné zásuvky. 2. Odstraňte předměty, které produkují magnetické pole kolem monitoru, jako rádio, zesilovač, AC adaptér, stolní větrák. 3. Stiskněte tlačítko auto nastavení. 5

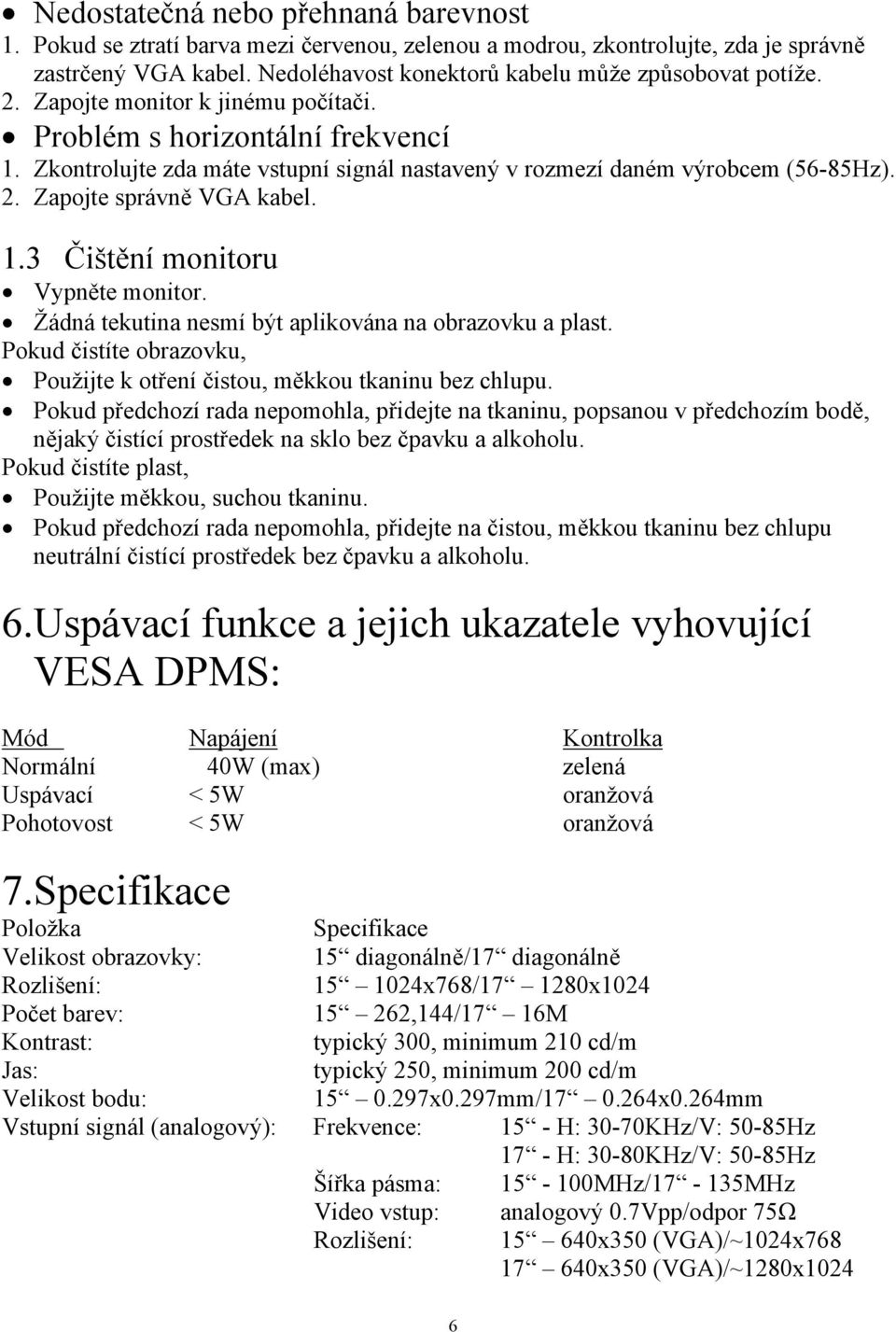

6 Nedostatečná nebo přehnaná barevnost 1. Pokud se ztratí barva mezi červenou, zelenou a modrou, zkontrolujte, zda je správně zastrčený VGA kabel. Nedoléhavost konektorů kabelu může způsobovat potíže. 2. Zapojte monitor k jinému počítači. Problém s horizontální frekvencí 1. Zkontrolujte zda máte vstupní signál nastavený v rozmezí daném výrobcem (56-85Hz). 2. Zapojte správně VGA kabel. 1.3 Čištění monitoru Vypněte monitor. Žádná tekutina nesmí být aplikována na obrazovku a plast. Pokud čistíte obrazovku, Použijte k otření čistou, měkkou tkaninu bez chlupu. Pokud předchozí rada nepomohla, přidejte na tkaninu, popsanou v předchozím bodě, nějaký čistící prostředek na sklo bez čpavku a alkoholu. Pokud čistíte plast, Použijte měkkou, suchou tkaninu. Pokud předchozí rada nepomohla, přidejte na čistou, měkkou tkaninu bez chlupu neutrální čistící prostředek bez čpavku a alkoholu. 6. Uspávací funkce a jejich ukazatele vyhovující VESA DPMS: Mód Napájení Kontrolka Normální 40W (max) zelená Uspávací < 5W oranžová Pohotovost < 5W oranžová 7. Specifikace Položka Specifikace Velikost obrazovky: 15 diagonálně/17 diagonálně Rozlišení: x768/ x1024 Počet barev: ,144/17 16M Kontrast: typický 300, minimum 210 cd/m Jas: typický 250, minimum 200 cd/m Velikost bodu: x0.297mm/ x0.264mm Vstupní signál (analogový): Frekvence: 15 - H: 30-70KHz/V: 50-85Hz 17 - H: 30-80KHz/V: 50-85Hz Šířka pásma: MHz/17-135MHz Video vstup: analogový 0.7Vpp/odpor 75Ω Rozlišení: x350 (VGA)/~1024x x350 (VGA)/~1280x1024 6

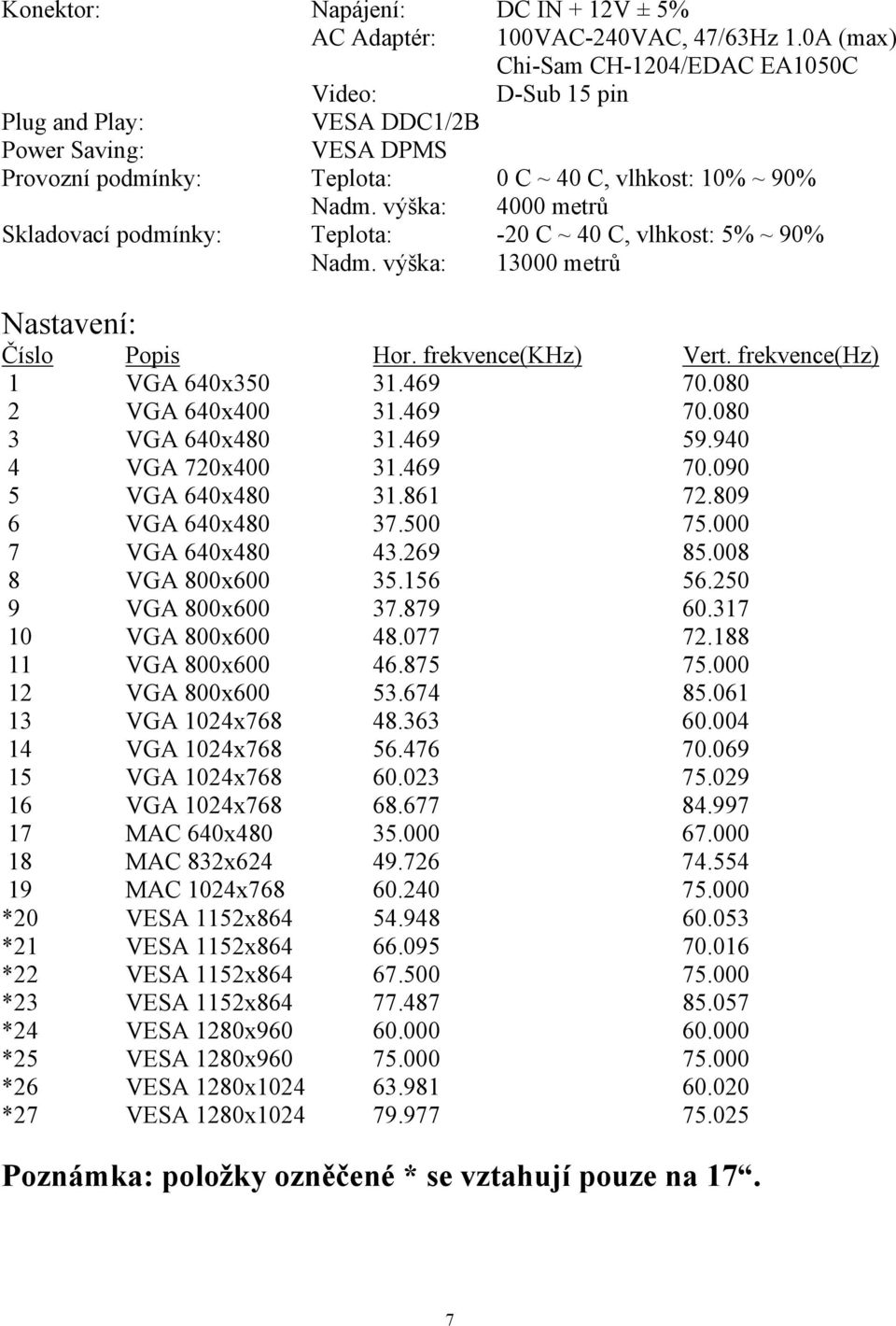

7 Konektor: Napájení: DC IN + 12V ± 5% AC Adaptér: 100VAC-240VAC, 47/63Hz 1.0A (max) Chi-Sam CH-1204/EDAC EA1050C Video: D-Sub 15 pin Plug and Play: VESA DDC1/2B Power Saving: VESA DPMS Provozní podmínky: Teplota: 0 C ~ 40 C, vlhkost: 10% ~ 90% Nadm. výška: 4000 metrů Skladovací podmínky: Teplota: -20 C ~ 40 C, vlhkost: 5% ~ 90% Nadm. výška: metrů Nastavení: Číslo Popis Hor. frekvence(khz) Vert. frekvence(hz) 1 VGA 640x VGA 640x VGA 640x VGA 720x VGA 640x VGA 640x VGA 640x VGA 800x VGA 800x VGA 800x VGA 800x VGA 800x VGA 1024x VGA 1024x VGA 1024x VGA 1024x MAC 640x MAC 832x MAC 1024x *20 VESA 1152x *21 VESA 1152x *22 VESA 1152x *23 VESA 1152x *24 VESA 1280x *25 VESA 1280x *26 VESA 1280x *27 VESA 1280x Poznámka: položky ozněčené * se vztahují pouze na 17. 7

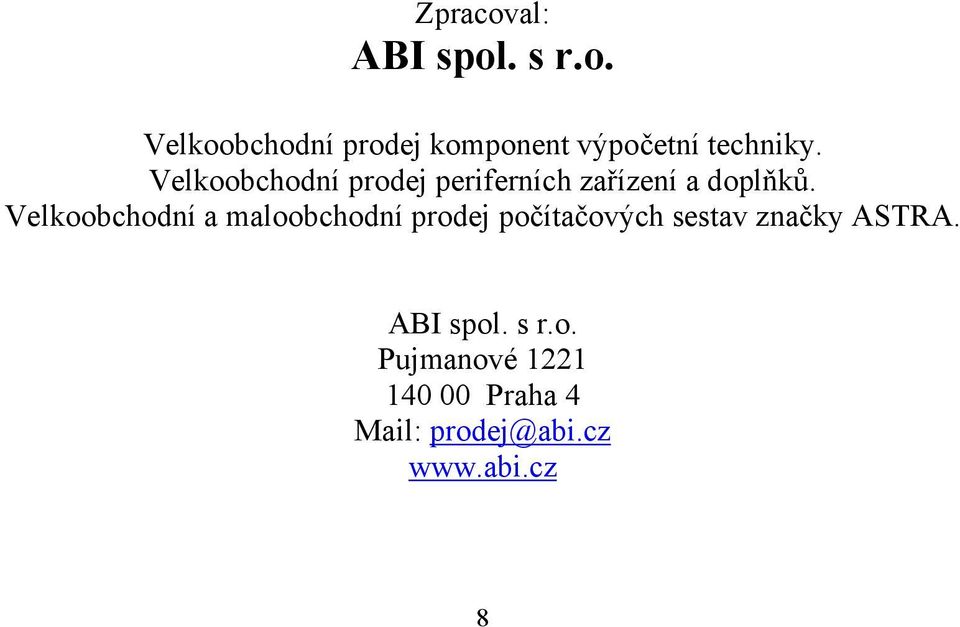

8 Zpracoval: ABI spol. s r.o. Velkoobchodní prodej komponent výpočetní techniky. Velkoobchodní prodej periferních zařízení a doplňků. Velkoobchodní a maloobchodní prodej počítačových sestav značky ASTRA. ABI spol. s r.o. Pujmanové Praha 4 Mail: prodej@abi.cz 8
