1 Bezdrátová meteorologická stanice "WB92" Obj. č.: Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup bezdrátové meteorologické stanice WB92. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Rozsah dodávky Meteorologická stanice Venkovní senzor Vlastnosti a funkce a) Meteorologická stanice Je napájena 3 bateriemi typu AAA Zobrazení DCF času a data, v případě problémů s příjmem je možné i manuální nastavení času a data Nastavitelný formát časového zobrazení 12, nebo 24 hodin Možnost nastavení časového pásma (-12 až +12 hodin) Možnost zobrazení dne v týdnu v několika jazycích Funkce buzení s režimem odloženého zvonění Zobrazení pokojové teploty a vlhkosti vzduchu Zobrazení venkovní teploty a vlhkosti vzduchu Možnost přepnutí zobrazení jednotek teploty ve stupních Celsia ( C) nebo Fahrenheita ( F) Paměť pro max. a min. hodnoty venkovní teploty a venkovní vlhkosti vzduchu za posledních 24 hodin (hodnoty se zobrazují neustále pod aktuálně naměřenou hodnotou) Paměť pro max. a min. hodnoty venkovní teploty a venkovní vlhkosti vzduchu za období od posledního resetování, navíc s uloženým údajem o datu a čase, kdy byly tyto extrémní hodnoty naměření. Akustický signál upozornění pro případ, že venkovní teplota bude nižší, nebo vyšší, než je nastavena spodní a horní hranice pro upozornění. Ikony předpovědi počasí pro nejbližších 12 až 24 hodin (kalkulace přes záznam křivky tlaku vzduchu) Pohodlný displej pro zobrazení stav ovzduší v místnosti Použití v suchých, uzavřených místnostech Možnost instalace pomocí stolního stojánku nebo montáž na zeď b) Venkovní senzor Je napájen 2 bateriemi typu AAA Zobrazení venkovní teploty a vlhkosti vzduchu na integrovaném LCD displeji Možnost přepnutí zobrazení jednotek teploty ve stupních Celsia ( C) nebo Fahrenheita ( F) Zobrazení vysílání datových paketů přes červenou LED kontrolku na čelním panelu Bezdrátový přenos naměřených údajů na meteorologickou stanici Použití ve venkovních prostorech Možnost upevnění na zeď, nebo na rovný povrch (integrovaná opěra ve spodní části) Návod k obsluze Účel použití Meteorologická stanice slouží pro zobrazení různých naměřených hodnot, jako např. pokojové a venkovní teploty a pokojové a venkovní vlhkosti vzduchu. Kromě toho stanice za pomoci vestavěného senzoru pro měření tlaku vzduchu a vývoje atmosférického tlaku navíc vypočítává předpověď počasí na nejbližších 12 až 24 hodin. Údaje, které jsou naměřeny venkovním senzorem, se bezdrátově přenášejí na stanici. Čas a datum je řízený automaticky časovým signálem DCF. V případě problémů s příjmem signálu, můžete datum i čas nastavit ručně.

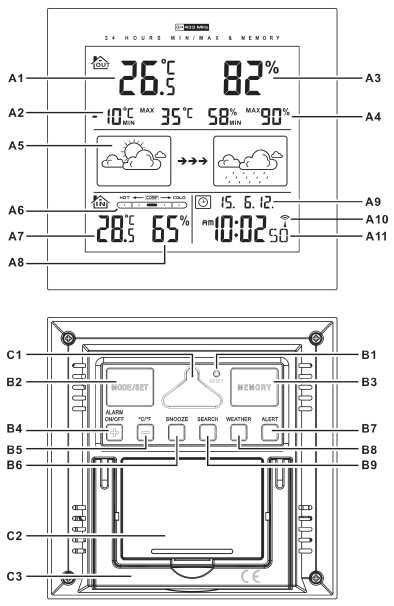

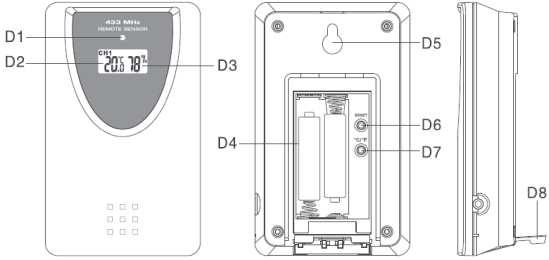

2 Popis a ovládací prvky a) Meteorologická stanice b) Venkovní senzor A1 Venkovní teplota A2 Záznam min./max. hodnot venkovní teploty A3 Venkovní vlhkost A4 Záznam min./max. hodnot venkovní vlhkosti A5 Grafické ikony předpovědi počasí A6 Index komfortních podmínek A7 Pokojová teplota A8 Pokojová vlhkost A9 Datum (měsíc/den/rok) A10 Signalizace příjmu signálu DCF A11 Čas B1 Tlačítko "RESET" (zapuštěno) B2 Tlačítko "MODE/SET" B3 Tlačítko "MEMORY" B4 Tlačítko ""+/ALARM ON/OFF" B5 Tlačítko "-/ ºC/ºF" B6 Tlačítko "SNOOZE" B7 Tlačítko "ALERT" B8 Tlačítko "WEATHER" B9 Tlačítko "SEARCH" C1 Otvor pro zavěšení na zeď C2 Schránka pro baterie C3 Vysouvací stojan Uvedení do provozu Meteorologickou stanici a venkovní senzor lze napájet také akumulátory. Nicméně nižší napětí akumulátorů (akumulátor = 1,2 V, baterie = 1,5 V) a jejich slabší kapacita snižují provozní čas a rádiový dosah. Navíc jsou akumulátory citlivější na chlad, a proto provozní čas venkovního senzoru klesá ještě víc v zimě. Pro zajištění dlouhého a bezpečného provozu proto doporučujeme používat v základní stanici i ve venkovním senzoru vysoce kvalitní alkalické baterie. a) Vložení baterií do meteorologické stanice Otevřete kryt schránky pro baterie (C2) na zadní straně stanice. Vložte do schránky 3 baterie typu AAA při dodržení jejich správné polarity (sledujte znaménka plus/+ a minus/-) a prostor pro baterie znovu uzavřete. Hned po vložení baterií se na základní stanici krátce zobrazí všechny prvky displeje a zazní zvukové signály. Pokud se na displeji ukážou pouze nesrozumitelné znaky, stiskněte (např. párátkem) tlačítko "RESET" (B1). Poté začne základní stanice vyhledávat signál z venkovního senzoru a na displeji bude blikat ukazatel venkovní teploty a vlhkosti a symbol příjmu (vlevo nahoře). Během vyhledávání signálu se stanicí nehýbejte a nemačkejte žádné tlačítka. Nyní vložte baterie do venkovního senzoru, viz níže. b) Vložení baterií do venkovního senzoru Otevřete kryt schránky pro baterie (D4) na zadní straně venkovního senzoru. Vložte do schránky 2 baterie typu AAA při dodržení jejich správné polarity (sledujte označení plus/+ a minus/-) a prostor pro baterie znovu uzavřete. Hned po vložení baterií se na venkovním senzoru krátce zobrazí všechny prvky displeje. Pokud se na displeji ukážou pouze nesrozumitelné znaky, stiskněte (např. párátkem) tlačítko "RESET" (D6). Ještě předtím než prostor pro baterie uzavřete, můžete tlačítkem "ºC/ºF" (D7) zvolit požadované jednotky teploty, které se mají zobrazovat na displeji venkovního senzoru. Při každém vyslání signálu z venkovního senzoru krátce zabliká červená LED kontrolka (D1) na jeho přední straně. V horní části displeje základní stanice by se nyní měla zobrazit venkovní teplota a venkovní vlhkost. Pokud se do 3 minut neukážou na displeji základní stanice žádná data naměřena venkovním senzorem, vyberte ze stanice i z venkovního senzoru baterie a pokračujte znovu od začátku podle výše uvedených kroků. Alternativně můžete spustit vyhledávání venkovního senzoru manuálně tak, že stisknete a 3 sekundy podržíte tlačítko "SEARCH" (B9) na zadní straně základní stanice, dokud neuslyšíte zvukový signál. Zároveň bude blikat zobrazení venkovní teploty a vlhkosti a symbol příjmu (v levé horní části displeje). D1 D2 D3 D4 D5 D6 D7 D8 Červená LED kontrolka přenosu signálu Venkovní teplota Venkovní vlhkost Schránka pro baterie Otvor pro zavěšení na zeď Tlačítko "RESET" (zapuštěno) Tlačítko " ºC/ºF" Vysouvací základna c) Instalace Pokud je na displeji a na venkovním senzoru ochranná fólie, tak ji sundejte. Venkovní senzor lze přes příslušný otvor na zadní straně (D5) upevnit pomocí hřebíku, šroubu, nebo háčku na zeď. Malá vysouvací základna (D8) umožňuje rovněž jeho postavení na rovný povrch. Vzhledem k integrovanému LC displeji doporučujeme instalovat venkovní senzor např. poblíž okna. Venkovní senzor je vhodný pro použití v chráněném venkovním prostoru. Měl by se umístit tak, aby na něj nedopadalo přímé sluneční záření, protože jinak nebude měření teploty správné. K nesprávnému měření povede rovněž, když vystavíte venkovní senzor přímému dešti, protože se tak bude ochlazovat plášť senzoru. Venkovní senzor nikdy neponořujte do vody, protože by se tím zničil!

3 Základní stanici lze přes příslušný otvor na zadní straně (C1) zavěsit pomocí hřebíku, šroubku, nebo háčku na zeď. S využitím vysouvací podstavy (C3) ji můžete postavit i na rovný a pevný podklad. Povrch cenného nábytku chraňte před poškrábáním vhodnou podložkou. Radiový signál DCF-77 DCF-77 je rozhlasový vysílač zakódovaných časových znaků, který je šířen v pásmu dlouhých vln (77,5 khz) a jehož dosah je cca km. Tento vysílač, který je umístěn v Mainflingenu poblíž Frankfurtu nad Mohanem, šíří a kóduje časový signál DCF-77 z césiových atomových hodin z Fyzikálně-technického institutu v Braunschweigu. Odchylka tohoto času činí méně než 1 sekundu za 1 milion let. Tento rádiový časový signál automaticky zohledňuje astronomicky podmíněné opravy času (letní a normální neboli zimní čas), přestupné roky a změny data. Pokud se Vaše meteostanice bude nacházet v dosahu příjmu z tohoto vysílače, pak začne tento časový signál přijímat, provede jeho dekódování a bude po celý rok zobrazovat přesný čas, a to nezávisle na letním nebo na normálním (zimním) čase. Zkratka DCF znamená následující: D (Deutschland = Německo), C (označení pásma dlouhých vln) a F (frankfurtský region). Příjem tohoto rádiového časového signálu DCF-77 je závislý na zeměpisných a stavebních podmínkách. V normálních podmínkách lze tento signál zachytit bez problému až do vzdálenosti km od vysílače ve Frankfurtu nad Mohanem (za ideálních podmínek až do vzdálenosti km od tohoto vysílače). V noci mívají atmosférické poruchy obvykle nižší intenzitu a příjem tohoto signálu je možný téměř na všech místech. Stačí jediný příjem během dne (i v noci), aby meteostanice udržela nastavený čas s odchylkou menší než 1 sekunda. V normálních podmínkách (v bezpečné vzdálenosti od zdrojů rušení, jako jsou např. televizní přijímače, monitory počítačů) trvá zachycení časového signálu několik minut. Pokud by meteostanice tento signál nezachytila (nebo bude-li příjem rušený), pak je třeba, abyste provedli kontrolu podle následujících bodů: 1) Přemístěte se s meteostanicí na jiné místo a pokuste se o nové zachycení signálu DCF-77. 2) Vzdálenost meteostanice od zdrojů rušení, jako jsou monitory počítačů nebo televizní přijímače, by měla být při příjmu tohoto signálu alespoň 1,5 až 2 metry. Nedávejte meteostanici při příjmu časového signálu do blízkosti kovových dveří, okenních rámů nebo jiných kovových konstrukcí či předmětů (pračky, sušičky, chladničky atd.). 3) V prostorách ze železobetonových konstrukcí (sklepy, výškové domy atd.) je příjem signálu DCF-77 podle podmínek slabší. V externích případech podržte meteostanici poblíž okna nebo s ní otočte zadní nebo přední stranou směrem k vysílači ve Frankfurtu nad Mohanem. Pokud základní stanice nelezne venkovní senzor a zobrazí se naměřena data, začne vyhledávat signál DCF. V pravé spodní části displeje bude blikat příslušný symbol příjmu (A10). Vyhledání časového signálu DCF a jeho zpracování může trvat kolem 5 minut. V průběhu této doby se stanicí nehýbejte a nemačkejte žádné tlačítka. Když základní stanice správně přečetla signál DCF, objeví se v levé spodní části displeje aktuální čas a datum a symbol příjmu (A10) přestane blikat. Během léta se vedle ikony vysílače objeví zkratka "DST" (Daylight Saving Time = letní čas). Pokus o zachycení signálu DCF se realizuje každý den (v 03:00, 04:00 a 04:00, 05:00 a v 06:00 hod.). Alespoň jeden správný příjem signálu za den udrží odchylku integrovaných hodin v meteorologické stanici na úrovni pod 1 s. Pokud se do 5 minut nezobrazí na displeji základní stanice žádný čas ani datum, dejte ji na jiné místo. Poté stisknete a 3 sekundy podržte zároveň tlačítka "+ / ALARM ON/OFF (B4) a "- / ºC/ºF" (B5), aby se pokus o příjem DCF znovu zopakoval. Můžete také s příjmem signálu počkat do druhého dne, aby si jej stanice vyhledala během noci (ve výše uvedených časech), kdy jsou pro příjem signálu lepší podmínky. Čas a datum lze také nastavit ručně. Obsluha a) Nastavení časového formátu 12/24 hod., časového pásma a jazyka displeje Pokud se špatně nastaví čas a datum, příjem DCF se automaticky vypne a signál bude potřebné znovu vyhledat. Když však přepnete pouze časový formát, změníte časové pásmo, nebo vyberete jazyk pro zobrazení dne v týdnu, zůstanou DCF data zachována. Stiskněte a asi 3 sekundy podržte tlačítko "MODE/SET" (B2), dokud neuslyšíte zvukový signál a v pravé spodní části displeje nezačne blikat "12", nebo "24". Tlačítkem "+" (B4), nebo " - " (B5) přepínáte časové formáty 12 a 24 hodin. V režimu 12- hodinového formátu se vlevo od ukazatele času zobrazuje v první polovině dne označení "AM" a v druhé polovině dne "PM". Stiskněte krátce tlačítko "MODE/SET" (B2) a v pravé spodní části displeje začne blikat časové pásmo. Tlačítkem "+" (B4), nebo " - " (B5) nastavte příslušné časové pásmo v rozsahu +12 až -12 hodin. Pro rychlou úpravu podržte příslušné tlačítko stisknuté. Platí to i v případě nastavení času a data. Stiskněte krátce tlačítko "MODE/SET" (B2) a začne blikat zobrazení hodin. Tlačítkem "+" (B4), nebo " - " (B5) nastavte hodinu. Stiskněte krátce tlačítko "MODE/SET" (B2) a začne blikat zobrazení minut. Tlačítkem "+" (B4), nebo " - " (B5) nastavte minutu. Stiskněte krátce tlačítko "MODE/SET" (B2) a začne blikat zobrazení roku. Tlačítkem "+" (B4), nebo " - " (B5) nastavte rok. Stiskněte krátce tlačítko "MODE/SET" (B2) a začne blikat zobrazení měsíce. Tlačítkem "+" (B4), nebo " - " (B5) nastavte měsíc. Stiskněte krátce tlačítko "MODE/SET" (B2) a začne blikat zobrazení dne. Tlačítkem "+" (B4), nebo " - " (B5) nastavte datum. Stiskněte krátce tlačítko "MODE/SET" (B2), dokud nezačne v pravé spodní části displeje blikat jazyk, v kterém se zobrazuje den v týdnu. Tlačítkem "+" (B4), nebo " - " (B5) nastavte požadovaný jazyk. "GE" = němčina "FR" = francouzština "ES" = španělština "IT" = italština "NE" = holandština "DA" = dánština "RU" = ruština "EN" = angličtina Stiskněte znovu krátce tlačítko "MODE/SET" (B2) pro uložení celého nastavení a ukončení režimu nastavení (nebo počkejte několik sekund a nedotýkejte se tlačítek).

4 b) Manuální vyhledání signálu DCF Stisknete a 3 sekundy podržte zároveň tlačítka "+ / ALARM ON/OFF (B4) a "- / ºC/ºF" (B5), aby se zahájil pokus o příjem DCF signálu. V pravé spodní části displeje bude blikat symbol příjmu (A10). Vyhledání časového signálu DCF může trvat kolem 5 minut. V průběhu této doby se stanicí nehýbejte a nemačkejte žádné tlačítka. Pokud se po uplynutí této doby čas a datum stále nezobrazují, instalujte základní stanici na jiné místo a pokus o příjem DCF zopakujte. Nedávejte meteorologickou stanici do blízkosti elektronických zařízení, kovových objektů, kabelů, atd. Špatný příjem signálu může být zapříčiněný také např. metalizovaným izolačním sklem oken, speciálními tapetami, železobetonovou zdí, nebo umístěním v suterénu. c) Manuální vyhledání venkovního senzoru Pokud máte nějaké problémy s příjmem, zkraťte podle potřeby vzdálenost mezi venkovním senzorem a základní stanicí, nebo zvolte jiné místo instalace. Zkontrolujte také baterie ve venkovním senzoru a v případě potřeby je vyměňte. Pokud základní stanice nenalezne venkovní senzor, budou se na jejím displeji zobrazovat namísto venkovní teploty a vlhkosti pouze čárky. Podržte 3 sekundy stisknuté tlačítko "SEARCH" (B9) na zadní straně základní stanice, až uslyšíte zvukový signál. Poté začne blikat zobrazení venkovní teploty a vlhkosti (A1, A3) a symbol příjmu (v pravé horní časti displeje). Vyhledání senzoru netrvá déle než 3 minuty. V průběhu této doby se stanicí nehýbejte a nemačkejte žádné tlačítka. Vyhledávání venkovního senzoru se ukončí buď po 3 minutách, nebo když základní stanice zachytí signál senzoru. d) Přepínání jednotek teploty C / F Pro přepnutí jednotek teploty mezi C (stupně Celsia) a F (stupně Fahrenheita) stiskněte krátce tlačítko " C / F" (B5) na základní stanici. B ěhem přepnutí jednotek nesmí být stanice v režimu nastavení. Když chcete přepnout jednotky teploty na venkovním senzoru, otevřete schránku pro baterie (D4) venkovního senzoru a tiskněte tlačítko " C / F" (D7), které je uvnit ř. e) Přepnutí zobrazení času Krátkým stisknutím tlačítka "MODE/SET" (B2) přepínáte následující zobrazení: Čas se zobrazením sekund (hodiny, minuty, sekundy) Čas se zobrazením dne v týdnu (hodiny, minuty, den v týdnu) Čas buzení (hodiny, minuty) f) Funkce buzení Zobrazení času buzení Krátkým opakovaným stisknutím tlačítka "MODE/SET" (B2) přepínáte zobrazení času se sekundami, nebo dnem v týdnu a zobrazení času buzení (na místě sekund se ukazuje označení "AL"). Nastavení času buzení Pokud se zobrazuje čas buzení (např. "06:30 AL"), podržte asi 3 sekundy tlačítko "MODE/SET" (B2), až zazní zvukový signál a na displeji začne blikat čas buzení. Tlačítko opět uvolněte. Tlačítkem "+" (B4), nebo " - " (B5) nastavte čas buzení. Pro rychlou úpravu podržte příslušné tlačítko chvíli stisknuté. Pokud v průběhu asi 15 sekund nestisknete žádné tlačítko, stanice automaticky uloží všechna nastavení a režim nastavení se ukončí. Stiskněte krátce tlačítko "MODE/SET" (B2) a začne blikat zobrazení hodin času buzení. Tlačítkem "+" (B4), nebo " - " (B5) nastavte hodinu a poté minutu. Nakonec znovu stiskněte krátce tlačítko "MODE/SET" (B2) pro uložení nastavení a ukončení režimu nastavení (respektive počkejte a několik sekund nemačkejte žádné tlačítko). Pokud několik sekund nestisknete žádné tlačítko, zobrazení času se automaticky přepne zpět na zobrazení aktuálního času. Zapnutí a vypnutí funkce budíku Pro zapnutí, nebo vypnutí budíku stiskněte krátce tlačítko "ALARM ON/OFF" (B4), když se zobrazuje čas buzení (např. "06:30"). Pokud je funkce budíku aktivní, zobrazuje se nad zobrazením času ikona zvonku. Aktivace odkladu buzení a zastavení buzení V nastavený čas se ozve signál buzení, přičemž bliká symbol. Stisknutím tlačítka "SNOOZE" (B6) přerušíte signál buzení asi na 5 minut. Během této doby bude symbol stále blikat (signalizuje, že aktivní odklad buzení). Po uplynutí 5 minut se signál buzení ozve znovu. Tento proces lze několikrát opakovat. Pokud se nestiskne žádné tlačítko (s výjimkou tlačítka "SNOOZE"), signál buzení se automaticky ukončí po 2 minutách. g) Předpověď počasí Obecné informace Na základě vývoje barometrického tlaku za poslední hodiny a dny meteorologická stanice vypočítává předpověď počasí na nejbližších 12 až 24 hodin. Přesnost, kterou lze touto metodou dosáhnout je kolem 70%. Znamená to, že počasí může být proto v následující den úplně jiné. Měření tlaku vzduchu se uplatňuje jenom v oblasti, která má v průměru asi 50 km, takže může docházet k rychlým změnám počasí. Platí to obzvláště pro horské oblasti. Proto například v případě, že se chystáte na horskou túru, nezůstávejte závislý pouze na předpovědi meteorologické stanice, ale pořiďte si i další informace o lokální předpovědi počasí. Na displeji se nezobrazuje aktuální stav počasí, ale předpověď na nejbližších 12 až 24 hodin. Levý údaj předpovědi počasí ukazuje aktuální stav a vpravo se zobrazuje, jestli počasí zůstane beze změny, nebo jestli se zlepší, respektive zhorší. Když se ukazuje slunce během noci, znamená to, že se očekává jasná noc. Při náhlých nebo větších výkyvech tlaku vzduchu dochází k aktualizaci zobrazovaných symbolů, aby ukazovali změny počasí. Pokud se symboly nemění, tak buď nedošlo ke změně tlaku vzduchu, nebo je tato změna příliš pomalá, takže nemohla být meteorologickou stanicí zaznamenána. Když se už na displeji zobrazuje "slunečno" nebo "déšť", symboly se nemění, i když se aktuální počasí zlepšuje (při zobrazení "slunečno"), nebo zhoršuje (při zobrazení "déšť). Zobrazované symboly již totiž představují obě krajní možnosti. Zobrazované symboly naznačují změnu počasí k lepšímu, nebo k horšímu, což však nemusí znamenat slunečno, nebo déšť, jak označují ikony. Po prvním vložení baterií si nejbližších 12 až 24 hodin předpověď počasí vůbec nevšímejte, protože meteorologická stanice si musí v tomto čase nejdříve shromáždit potřebné údaje o tlaku vzduchu ve stálé výšce, aby na jejich základě mohla vytvořit přesnější předpověď. Pokud změníte polohu stanice a přenesete ji o hodně výše, nebo níže oproti původní pozici (např. z přízemí do vyšších pater domu), může se stát, že stanice to vyhodnotí, jako změnu počasí.

5 Nastavení aktuálního počasí Aby mohla meteorologická stanice co nejlépe vypočítat předpověď počasí na základě aktuálního počasí, nastavte z času na čas aktuální počasí. Postupujte následovně: Podržte 3 sekundy stisknuté tlačítko "WEATHER" (B8), až uslyšíte zvukový signál a začnou blikat předpovědi počasí. Tlačítkem "+" (B4), nebo " - " (B5) nastavte aktuální počasí. Stiskněte znovu krátce tlačítko "WEATHER" (B8) pro uložení celého nastavení a ukončení režimu nastavení (nebo počkejte několik sekund a nedotýkejte se tlačítek). Aktuální počasí by se mělo rovněž znovu nastavit, když se změní nadmořská výška místa instalace stanice (například, když si ji berete sebou na dovolenou). Symbol počasí při teplotě menší než 0 ºC Pokud venkovní senzor naměří teplotu nižší než 0 ºC, bude symbol předpovědi počasí ukazovat pro případ srážek namísto deště ikonu sněžení. Varování před mrazem Pokud venkovní senzor naměří teplotu mezi -2 ºC až +3 ºC, objeví se vpravo od venkovní teploty ikona varování před mrazem, viz obrázek vpravo. h) Maximální a minimální hodnoty Během normálního provozu se pod zobrazením aktuálně naměřených hodnot venkovní teploty a vlhkosti zobrazují příslušné maximální ("MAX") a minimální ("MIN") hodnoty za posledních 24 hodin. Zobrazení těchto extrémních hodnot za posledních 24 hodin se aktualizuje z času na čas automaticky. Zobrazení extrémních hodnot za období od uvedení do provozu, nebo od posledního resetování Kromě zobrazení extrémních hodnot za posledních 24 hodin (viz výše), které se z času na čas aktualizují automaticky, ukládá meteorologická stanice také extrémní hodnoty, které se zaznamenaly od uvedení do provozu, nebo od výměny baterií. Tyto hodnoty lze rovněž resetovat manuálně. Opakovaným stisknutím tlačítka "MEMORY" (B3) přepínáte mezi zobrazeními: Všech extrémních hodnot (permanentně se zobrazuje ikona ). Minimální hodnoty venkovní teploty (symbol bliká) a v pravé spodní části displeje Maximální hodnoty venkovní teploty (symbol bliká) a v pravé spodní části displeje Minimální hodnoty venkovní vlhkosti (symbol bliká) a v pravé spodní části displeje Maximální hodnoty venkovní vlhkosti (symbol bliká) a v pravé spodní části displeje Symbol se ztratí a na displeji se zobrazuje extrémní hodnota za posledních 24 hodin (viz výše). Pokud se nestiskne žádné tlačítko, základní stanice automaticky ukončí zobrazení uložených extrémních hodnot a vrátí se k normálnímu zobrazení. Resetování extrémních hodnot Po krátkém stisknutí tlačítka "MEMORY" (B3) se budou uložené extrémní hodnoty a symbol zobrazovat nepřetržitě. Pokud tlačítko "MEMORY" (B3) stisknete a 3 sekundy podržíte až do zaznění zvukového signálu, extrémní hodnoty se resetují. Paměť extrémních hodnot bude až do příští změny ukazovat hodnoty, které se naměří v čase resetování (symbol je zobrazena). Extrémní hodnoty za posledních 24 hodin (které se normálně zobrazují pod venkovní teplotou/vlhkostí), nelze resetovat, když není zobrazena symbol ). Další Pokud je naměřena pokojová/venkovní teplota pod spodní hranicí provozního rozsahu zobrazí se na displeji "LL.L" a pokud se rozsah překročí, zobrazí se "HH.H". Pokud je naměřena pokojová/venkovní vlhkost pod spodní hranicí provozního rozsahu, na displeji se bude ukazovat hodnota vlhkosti 20% a vpravo od ní šipka. i) Funkce alarmu venkovního senzoru Meteorologická stanice nabízí možnost upozornění pro případ, když venkovní teplota překročí, nebo klesne pod určenou hodnotu. Zapnutí a vypnutí funkce upozornění na venkovní teplotu Stiskněte opakovaně tlačítko "ALERT" (B7) a vyberte jednu z následujících funkcí: Zobrazení : Upozornění na překroční horní hranice. Zobrazení : Upozornění na pokles pod spodní hranici. Zobrazení : Aktivní jsou obě upozornění. Žádné zobrazení: Obě upozornění jsou vypnuta. Nastavení hodnot teploty pro upozornění Podržte 3 sekundy stisknuté tlačítko "ALERT" (B7), dokud nezazní zvukový signál. Na displeji se nyní ukáže horní hranice teploty (např. +50 ºC) a symbol bude blikat. Tlačítkem "+" (B4), nebo " - " (B5) nastavte hodnotu horní hranice (v krocích po 1 ºC). Pro rychlou úpravu podržte příslušné tlačítko chvíli stisknuté. Pokud v průběhu asi 15 sekund nestisknete žádné tlačítko, stanice automaticky uloží všechna nastavení a režim nastavení se ukončí. Krátce stisknete tlačítko "ALERT" (B7) a na displeji se ukáže spodní hranice (např. -20 ºC) a symbol bude blikat. Tlačítkem "+" (B4), nebo " - " (B5) nastavte hodnotu spodní hranice (v krocích po 1 ºC). Dalším krátkým stisknutím tlačítka "ALERT" (B7) režim nastavení ukončíte. Vypnutí signálu upozornění Pokud se překročí horní hranice nastavené teploty, základní stanice vydá zvukový signál upozornění v trvání 2 minut a zároveň bude na displeji blikat venkovní teplota a symbol. Když se překročí spodní hranice nastavené teploty, základní stanice vydá zvukový signál upozornění v trvání 2 minut a zároveň bude na displeji blikat venkovní teplota a symbol. Zvukový signál upozornění můžete předčasně ukončit stisknutím libovolného tlačítka. Zobrazení venkovní teploty a příslušná symbol přestanou blikat, až když se venkovní teplota opět dostane do nastaveného rámce.

6 J) Indikátor komfortních podmínek Indikátor komfortních podmínek (A6) ukazuje v jednom ukazateli celkový stav ovzduší v místnosti. V závislosti na pokojové teplotě a vlhkosti v místě instalace základní stanice se vypočítá, jestli je ovzduší v pokoji optimální (zobrazuje se "COMF"), nebo jestli je v pokoji příliš horko (zobrazuje se "HOT"), nebo příliš chladno (zobrazuje se "COLD"). k) Reset Pokud se na displeji základní stanice zobrazují pouze nesrozumitelné znaky, stiskněte (např. párátkem) tlačítko "RESE" (B1). Stejný efekt bude mít, když na několik sekund vyberete baterie a znovu je vložíte na místo. Pokud se na displeji externího senzoru zobrazují pouze nesrozumitelné znaky, otevřete schránku pro baterie na venkovním senzoru a krátce stiskněte (např. párátkem) tlačítko "RESET" (D6). Stejný efekt bude mít, když z venkovního senzoru na několik sekund vyberete baterie, počkáte, až displej úplně zhasne a poté baterie znovu vložíte. Výměna baterií a) Venkovní senzor Pokud jsou baterie slabé, sníží se kontrast displeje. Na displeji venkovního senzoru a na základní stanici (v oblasti pro zobrazení venkovní teploty a vlhkosti) se rovněž objeví ikona baterie. Vyměňte baterie za nové. b) Základní stanice Pokud jsou baterie slabé, podstatně se sníží kontrast displeje. Vyměňte baterie za nové. Ztratí se přitom všechna nastavení. Postupujte proto podle pokynů pro uvedení do provozu a pro obsluhu meteorologické stanice. Řešení problémů Tento výrobek splňuje nejnáročnější podmínky, které jsou kladeny na současné elektronické produkty, ale i přesto může dojít k potížím. V této části naleznete možná řešení různých potíží, které by se mohly během používání přístroje objevit: Stanice nepřijímá signál z venkovního senzoru Na meteorologické stanici začněte vyhledávat manuálně venkovní senzor, viz výše kapitola Manuální vyhledání signálu venkovního senzoru. Vzdálenost mezi stanicí a venkovním senzorem je příliš veliká. Změňte umístění stanice, nebo senzoru. Překážky nebo stínící materiály (metalizovaná izolační skla oken, železobetonové zdi apod.) brání přenosu signálu. Stanice je příliš blízko jiných elektronických přístrojů a zařízení, jako jsou TV nebo počítače. Změňte umístění meteorologické stanice, a/nebo venkovního senzoru. Baterie venkovního senzoru jsou příliš slabé, nebo vybité úplně. Zkuste vyměnit baterie ve venkovním senzoru, viz výše. Velmi nízké venkovní teploty (méně, než -20 C) snižují výkonnost baterií a obzvláště akumulátorů. Zkuste vložit do venkovního senzoru nové baterie (ne akumulátory) a spusťte vyhledání venkovního senzoru. Jiný vysílač na té samé nebo blízké frekvenci se plete s radiovým signálem venkovního senzoru. Mohlo by být užitečné zmenšit vzdálenost mezi stanicí a venkovním senzorem. Stanice nepřijímá signál DCF Začněte manuální vyhledání signálu DCF (viz výše část "Manuální vyhledání signálu DCF") Stanice je umístěna příliš blízko jiných elektronických přístrojů a zařízení, nebo elektrického vedení a kovových předmětů. Železobetonové budovy, metalizovaná izolační skla oken a umístění meteorologické stanice v suterénu domu brání dobrému přenosu signálu. Příjem DCF signálu je nejlepší přes noc, když není tolik zdrojů možného rušení (např. televizory a počítače jsou vypnuty). Jednoduše počkejte do následujícího dne a stanice by měla zobrazovat DCF čas a datum. Dosah signálu Za optimálních okolností je dosah radiového signálu mezi venkovním senzorem a meteorologickou stanicí až 30 m. Nicméně tato hodnota dosahu signálu odpovídá dosahu v tzv. přímé viditelnosti. Ve skutečnosti však takovéto ideální umístění (tj. stanice i venkovní senzor jsou na rovině nebo na louce bez stromů, domů apod.) prakticky neexistuje. V běžných podmínkách je stanice umístěna v domě a venkovní senzor na okraji okna. Vzhledem k různým vlivům na radiové vysílání není bohužel možné garantovat žádný konkrétní dosah. V rodinném domě je však obvykle možný bezproblémový provoz. Pokud meteorologická stanice nepřijímá z venkovního senzoru žádná data (ikdyž jsou vložené nové baterie), snižte vzdálenost mezi venkovním senzorem a stanicí a změňte místo instalace. Dosah signálu může být někdy podstatně omezen: zdí, železobetonovým stropem metalizovaným izolačním sklem, hliníkovými okny apod. vozidly stromy, křovinami, skálami blízkostí kovových a vodivých předmětů (např. tepelných zdrojů) blízkostí lidského těla široko pásmovým rušením např. v rezidenčních oblastech (mobilní telefony, rádiem ovládané sluchátka, reproduktory a jiná rádiem ovládaná zařízení) blízkostí elektrických motorů, transformátorů, síťových adaptérů blízkostí zásuvek elektrického proudu a napájecích kabelů blízkostí nevhodně stíněných počítačů a jiných elektrických přístrojů. Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do meteostanice. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Meteostanice ani senzor nevyžadují kromě výměny baterií žádnou speciální údržbu. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro meteostanice (senzoru).

7 Manipulace s bateriemi a akumulátory Recyklace Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Technické údaje a) Meteorologická stanice Zdroj energie 3 baterie typu AAA Životnost baterií asi 1 rok Rozsah měření teploty +10 C až +50 C Rozlišení 0,1 C Přesnost ±1 C (v rozsahu od 0 C do +40 C) Rozsah měření vlhkosti vzduchu 20% až 99% relativní vlhkosti Rozlišení 1% Přesnost ±7% (v rozsahu od 40% do 80%) Rozměry 107 x 104 x 22 mm (Š x V x H) Hmotnost 125 g (bez baterií) b) Venkovní senzor Zdroj energie 2 baterie typu AAA Životnost baterií asi 1 rok Vysílací frekvence 433 MHz Dosah vysílání až do 30 m (ve volném prostranství, viz výše) Vysílací interval Každých 60 sekund Rozsah měření teploty -20 C až +50 C Rozlišení 0,1 C Přesnost ±1 C (v rozsahu od 0 C do +40 C) Rozsah měření vlhkosti vzduchu 20% až 99% relativní vlhkosti Rozlišení 1% Přesnost ± 5% (v rozsahu od 40% do 80%) Rozměry 62 x 101 x 24 mm (Š x V x H Hmotnost 65 g (bez baterií) Záruka Na bezdrátovou meteorologickou stanici "BW92" poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/12/2013
