1 D.1.1 Architektonicko-stavební řešení D.1.1 a) Technická zpráva Akce : Revitalizace panelového domu Svážná 11; 13; 15; 17, BRNO Brno Nový Lískovec, parcela číslo (2450; 2451; 2452; 2453) Stupeň PD : Projektová dokumentace změna stavby před dokončením Investor : Bytové družstvo DRUŽBA, Kapucínské náměstí 100/6, Brno IČ: Projektant : Kreslil: Ing. Arch Zdeněk Bureš, A77, Dukelská 89, Brno tel , mobil Autorizován pro obor pozemní stavby Jiří Kolařík, Milan John, A77, Dukelská 89, Brno

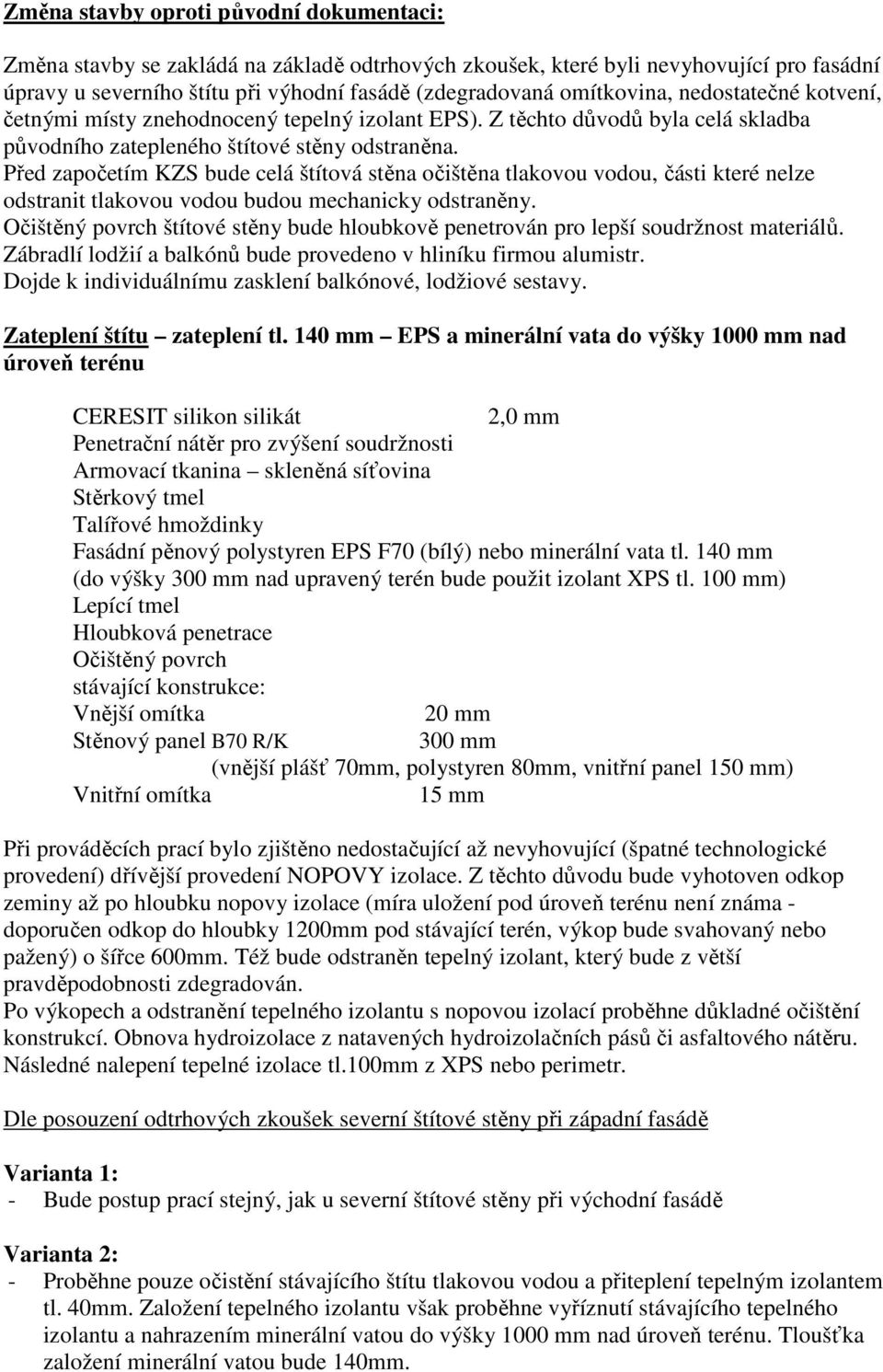

2 Změna stavby oproti původní dokumentaci: Změna stavby se zakládá na základě odtrhových zkoušek, které byli nevyhovující pro fasádní úpravy u severního štítu při výhodní fasádě (zdegradovaná omítkovina, nedostatečné kotvení, četnými místy znehodnocený tepelný izolant EPS). Z těchto důvodů byla celá skladba původního zatepleného štítové stěny odstraněna. Před započetím KZS bude celá štítová stěna očištěna tlakovou vodou, části které nelze odstranit tlakovou vodou budou mechanicky odstraněny. Očištěný povrch štítové stěny bude hloubkově penetrován pro lepší soudržnost materiálů. Zábradlí lodžií a balkónů bude provedeno v hliníku firmou alumistr. Dojde k individuálnímu zasklení balkónové, lodžiové sestavy. Zateplení štítu zateplení tl. 140 mm EPS a minerální vata do výšky 1000 mm nad úroveň terénu CERESIT silikon silikát 2,0 mm Penetrační nátěr pro zvýšení soudržnosti Armovací tkanina skleněná síťovina Stěrkový tmel Talířové hmoždinky Fasádní pěnový polystyren EPS F70 (bílý) nebo minerální vata tl. 140 mm (do výšky 300 mm nad upravený terén bude použit izolant XPS tl. 100 mm) Lepící tmel Hloubková penetrace Očištěný povrch stávající konstrukce: Vnější omítka 20 mm Stěnový panel B70 R/K 300 mm (vnější plášť 70mm, polystyren 80mm, vnitřní panel 150 mm) Vnitřní omítka 15 mm Při prováděcích prací bylo zjištěno nedostačující až nevyhovující (špatné technologické provedení) dřívější provedení NOPOVY izolace. Z těchto důvodu bude vyhotoven odkop zeminy až po hloubku nopovy izolace (míra uložení pod úroveň terénu není známa - doporučen odkop do hloubky 1200mm pod stávající terén, výkop bude svahovaný nebo pažený) o šířce 600mm. Též bude odstraněn tepelný izolant, který bude z větší pravděpodobnosti zdegradován. Po výkopech a odstranění tepelného izolantu s nopovou izolací proběhne důkladné očištění konstrukcí. Obnova hydroizolace z natavených hydroizolačních pásů či asfaltového nátěru. Následné nalepení tepelné izolace tl.100mm z XPS nebo perimetr. Dle posouzení odtrhových zkoušek severní štítové stěny při západní fasádě Varianta 1: - Bude postup prací stejný, jak u severní štítové stěny při východní fasádě Varianta 2: - Proběhne pouze očistění stávajícího štítu tlakovou vodou a přiteplení tepelným izolantem tl. 40mm. Založení tepelného izolantu však proběhne vyříznutí stávajícího tepelného izolantu a nahrazením minerální vatou do výšky 1000 mm nad úroveň terénu. Tloušťka založení minerální vatou bude 140mm.
3 Obnovení hydroizolace - Bude vyhotoven odkop zeminy až po hloubku nopovy izolace (míra uložení pod úroveň terénu není známa - doporučen odkop do hloubky 1200mm pod stávající terén, výkop bude svahovaný nebo pažený) o šířce 600mm. Též bude odstraněn tepelný izolant, který bude z větší pravděpodobnosti zdegradován. - Po výkopech a odstranění tepelného izolantu s nopovou izolací proběhne důkladné očištění konstrukcí. Obnova hydroizolace z natavených hydroizolačních pásů či asfaltového nátěru. Následné nalepení tepelné izolace tl.100mm z XPS nebo perimetr. Původní řešení projektové dokumentace pro stavební povolení (bez změny) : Na základě požadavku investora je navrženo zateplení bytového domu na parcele (2450; 2451; 2452; 2453), k.ú Nový Lískovec Zateplovaný bytový dům má půdorysný tvar kvádru, s balkóny i zapuštěnými lodžiemi, suterén je částečně zapuštěný. 1) Architektonické řešení Jedná se o bytový dům, který se nachází v zastavěné části sídliště Brno - Nový Lískovec, na ulici Svážná, na mírném svažitém terénu. Jedná se o devítipodlažní panelový dům se čtyřmi samostatnými vstupy a konstrukční soustavou B70 R/K. Osm podlaží slouží k bydlení lidí, na každém patře se nachází tři popřípadě čtyři byty. Jedno částečně zapuštěné podzemní podlaží je zázemí pro sklepní kóje, bojlerovnu a prádelnu. Střecha je plochá, jednoplášťová s hydroizolací z asfaltových pásů. Na střechu je vstup přes strojovnu výtahu, která je situována nad schodišťovým prostorem. Jsou zde umístěny zařízení vzduchotechniky. Revitalizací nedojde ke změně základní hmoty objektu. Dům bude barevně pojednán. V rámci revitalizace budou balkóny, lodžie prodlouženy o 200 mm. 2) Výtvarné řešení Výtvarné řešení bytového domu bude pojednáno probarvenou omítkou dle požadavků investora. 3) Materiálové řešení Skladby konstrukcí Konstrukce na terénu stávající stav ponecháno beze změny Nášlapná vrstva 10 mm Betonová mazanina 50 mm Hydroizolace 5 mm (2x lepenka A400H + 3x asfaltový nátěr) Penetrační nátěr Podkladní beton 100 mm Plochá střecha stávající stav ponecháno beze změny Horní SBS asfaltový pás s posypem tl. 4,5mm - nataven
4 Spodní SBS podkladní asfaltový pás EPS 100 S mm - mechanicky kotven EPS 100 S 60 mm - mechanicky kotven Separační vrstva - geotextílie 300g/m² Stávající hydroizolace z asfaltových pásů ŽB stropní panel 120 mm Vnitřní omítka 15 mm Vnější obvodová stěna 1PP stávající stav ponecháno beze změny stávající konstrukce: Vnější omítka Stěnový panel B70 R/K Vnitřní omítka 20 mm 300 mm 15 mm Vnější obvodová stěna zateplení tl. 140 mm EPS nebo minerální vata CERESIT silikon silikát 2,0 mm Penetrační nátěr pro zvýšení soudržnosti Armovací tkanina skleněná síťovina Stěrkový tmel Talířové hmoždinky Fasádní pěnový polystyren EPS F70 (bílý) nebo minerální vata tl. 140 mm (do výšky 300 mm nad upravený terén bude použit izolant XPS tl. 140 mm) Lepící tmel Očištěný povrch stávající konstrukce: Vnější omítka 20 mm Stěnový panel B70 R/K 300 mm (vnější plášť 70mm, polystyren 80mm, vnitřní panel 150 mm) Vnitřní omítka 15 mm Vnější obvodová stěna - již zateplena izolantem tl. 100 mm EPS Silikon silikátová omítka CERESIT 2,0 mm Stěrka Perlinka Stěrka Hloubková penetrace očištěná fasáda stávající konstrukce: Stěrková omítka Penetrační nátěr pro zvýšení soudržnosti Armovací tkanina skleněná síťovina Stěrkový tmel Talířové hmoždinky Fasádní pěnový polystyren EPS F70 (bílý) tl. 100 mm Lepící tmel Vnější omítka 20 mm Stěnový panel B70 R/K 300 mm (vnější plášť 70mm, polystyren 80mm, vnitřní panel 150 mm)
5 Vnitřní omítka 15 mm Skladba pro balkóny a lodžie Dilatační a montážní spáry utěsnit těsnícím provazcem a uzavřít silikonem Ceresit CS 25 Spárovací flexibilní hmota CE 43 Grand Elit Lepení dlažby, flexibilní lepící malta Ceresit CM 17 Vyztužující drenážní podložka Izolace podkladu samolepící těsnící pás Ceresit BT 22 Penetrace Ceresit BT 26 Vytvoření podkladu se spádem 2% (Ceresit CN 83) Očištěný povrch od nesoudržné vrstvy a prachu 4) Dispoziční a provozní řešení Jedná se o bytový dům se stávajícími dispozicemi, které nebudou revitalizací dotčeny. 5) Bezbariérové užívání stavby Revitalizace neřeší bezbariérové řešení stavby. V současné době lze stavbu užívat bezbariérově. Požadavek na bezbariérové užívání nebyl vznesen. 6) Konstrukční a stavebně technické řešení stavby Konstrukce vychází z typizované konstrukční stavby B70 R/K. Stěny jsou monolitické a obvodový panel je sendvičový panel s tepelně izolační vložkou celkovou tloušťkou 270mm. Stropní konstrukce jsou prefabrikované železobetonové. Střešní konstrukce je tvořena plochou střechou a zateplena izolantem tl. 120mm. Okna a balkónové dveře jsou plastové s izolačním dvojsklem. Hlavní vstupní prosklené stěny jsou poplastované hliníkové s izolačním mléčným dvojsklem. Sondy do stávajících konstrukcí (obvodové pláště, skladby střešní konstrukce) nebyli prováděny. Pouze byla provedena trhová zkouška pro určení řešení kotvení tepelného izolantu. Podkladem pro vypracování projektové dokumentace byla PD původní projektová dokumentace. Příprava staveniště: Staveniště se nachází kolem objetu Svážná 11; 13; 15; 17. Příjezd ke stavbě bude stávajícími příjezdovými komunikacemi, umožňující příjezd nákladních automobilů. Skladování materiálu bude řešit dodavatelská firma s majitelem objektu. Předběžná skládka materiálu je vyznačena na koordinačních situacích pro dané ETAPY. Staveniště bude v průběhu stavby uklízeno, včetně komunikací. Celkový úklid se provede po skončení realizace stavby. Pro potřeby pracovníků bude na staveniště umístěna mobilní chemické wc a spolu s majitelem objektu bude vytipována místnost pro šatnu. Odběr vody pro technologické a hygienické účely bude zajištěn z technického zázemí objektu. Odběr elektřiny bude ze stávající rozvodné skříně, na kterou bude napojen staveništní rozvaděč s elektroměrem. Práce na vnějším plášti objektu budou prováděny z pracovního lešení nebo lávek.
6 Lešení bude postaveno a přikotveno dle předpisů ČSN a předpisů výrobce lešení. Při stavbě lešení je třeba kotvy lešení usadit tak, aby byly předsazené před rovinu fasády minimálně o 20mm více, než při běžných fasádních pracích, aby bylo možné manipulovat s deskami tepelné izolace i v úrovni podlážek (vzdálenost od fasády cca 250 mm) Bourací práce: Budou odstraněny stávající balkónové, lodžiové ocelové zábradelní konstrukce. Demontáž všech vnějších parapetů. Demontáž hromosvodů. Po dokončení zateplení budou kotvy instalace napojeny na upravené svody stávajících trasách a budou nově kotveny do panelů pomocí prodlužených stávajících kotev v předsazené vzdálenosti. Demontáž větracích mřížek. Demontáž drobných prvků na fasádě. Otryskání povrchu betonových panelů nebo mechanické očištění povrchu. Otryskání či očištění podlahové konstrukce společných prostor (sanace) lodžií, balkónů, vyspárování povrchů od objektu betonovou mazaninou. Demontáž oplechování atiky. Demontáž mřížek anglického dvorku. Demontáž okapového chodníku. Odkop zeminy a následné obnovení hydroizolace s vytažením hydroizolantu minimálně 300mm nad úroveň terénu. Odkop zeminy u vchodů 11a 17 ze severní strany až po základovou spáru. Následné obnovení hydrizolace a zasypání zeminou a spádování směrem od objektu. Šramování anglických dvorků na severní straně u vchodů 11 a 17. Odstranění sítí proti ptactvu na společných lodžií. Oprava anglického dvoru, čištění ocelovým kartáčem. Průběžné práce Montáž drobných prvků na fasádě. Montáž mříže anglického dvorku, zámečnická repase a betonová sanace zídky anglického dvorku s konečnou povrchovou úpravou hydrostěrky. Hromosvody se s úpravou namontují zpět. Hromosvody se budou odstraňovat postupně tak, aby byl vždy jeden zemnící svod připojen a uzemněn. Pro zpětnou montáž hromosvodu se použijí nové úchytky z pozinkované oceli. Dosypání zeminy k anglickým dvorkům na severní straně ve spádu od objektu. Prodloužení lodžií o 200 mm. Provedení nové hydroizolační stěrky a nové nášlapné vrstvy z protiskluzné a mrazuvzdorné keramické dlažby. Montáž nové zábradelní sestavy pro lodžie, balkóny (provedení konstrukce z hliníku dle firmy alumistr, výplň bezpečnostní sklo - mléčné, boční horní, nadzábradelní zasklení bude řešeno individuálně). Montáž ochranné sítě proti ptactvu na společných lodžií. Montáž na všechny stříšky ochranné zábrany (ježek) proti sedání holubů. Na štítových stěnách při realizaci I ETAPY je nutná hloubková penetrace a na novou povrchovou vrstvu nanést nátěr proti houbám a lišejníkům. Anglické dvory je nutné v nich po očištění nanést neprofilační maltu a CERESIT nátěr CR65. U oken je nutné zapravení vnitřní a vnější spáry - parotěsná a paropropustná páska. V I ETAPĚ se provede násyp zeminy ve vyznačených částí ve výkresové části - spád musí být od objektu. V místech ve styku s vodou bude použit extrudovaný polystyren do výšky 300 mm (lodžie, balkóny, atika)
7 Zateplení obvodového pláště Parametry systému: Bude použit certifikovaný zateplovací systém Ceresit ETICS s tepelnou izolací z fasádního polystyrénu EPS-F70 nebo minerální vaty tl. 140 mm dle výkresů. Parapety, ostění a nadpraží měněných oken je třeba zateplit izolantem alespoň sk. 036, v tl. 40 mm (extrudovaný polystyren, Graywall, EPS 200 atp.). Před zateplením bude provedeno vyspravení povrchů a styků stávajících fasád. Z hlediska tepelně technických vlastností systém jako celek patří do skupiny tepelné vodivosti 040. Příprava podkladu Podklad musí být únosný, rovný (tolerance 10 mm), zbavený zbytků prachu, starých nátěrů, mastnot a ulpěných nečistot. V případě potřeby očistit podklad tlakovou vodou případně i mechanicky. Pro únosný, ale zvětralý podklad nutno po očištění použít hloubkovou penetraci. Poškozené a výrazně narušené stávající části fasád je nutno sanovat. Připevnění zateplovacího systému Na únosný podklad bude systém v souladu s předpisy výrobce pro kotvení systému připevněn lepením a talířovými hmoždinkami. Lepení izolantu Systém bude založen na terénu na zakládací liště odpovídající tloušťce izolantu. Lišta musí být založena vodorovně a v případě nerovnosti podkladu podložena v místech kotevních hmoždinek plastovými podložkami. Jednotlivé díly lišty jsou spojeny do zakládacího pásu plastovými soklovými spojkami. Kotvení lišty je pomocí zatloukacích hmoždiněk 3ks/m. Pro minerální podklad (beton, omítka) bude k lepení použit lepící tmel nanesený bodovou metodou (lepící hmota bude nanesena po obvodě polystyrénové desky a pak bodově v ploše dle technologického postupu systému Weber, minerální vata se lepí celoplošně), boční hrany desek nesmí být znečištěny. Desky jsou lepeny na tupo do vazby s min. přesahem vazby 200 mm, spáry mezi deskami do 10 mm vypěnit PU pěnou, nad 10 mm vyplnit odřezky z tepelného izolantu. Minimální pokrytí desek lepícím tmelem pro správnou funkci systému je 40%. V případě vyrovnání nerovnosti deskami je nutno pro následné lepení izolantu použít speciální tmel. Rovnost lepení desek kontrolovat min. 2 m latí, nerovnosti strhnout brusným hladítkem. Při lepení dodržovat technologické předpisy výrobce, především teplotu nad 5 C. Kotvení hmoždinkami Po vyschnutí lepícího tmelu kotvit izolant talířovými hmoždinkami. Průměr vrtaného otvoru 8 mm. Navržený počet hmoždinek (upřesnit dle dodávaného systému a požadavků výrobce) min. 6ks/m2 v ploše a 9ks/m2 při okraji budovy. Armovací vrstva Je tvořena armovacím tmelem, naneseným na izolant ve vrstvě cca 3 mm. Do tmelu bude začerstva vložena síťka ze skelné tkaniny s přesahem min. 100 mm tak, aby byla v horní třetině vrstvy a po zahlazení vrstvy kryta tmelem. V rozích otvorů budou vloženy diagonálně čtverce z tkaniny min. 250/250 mm. Min. tl. armovací vrstvy ve vyschlém stavu je 2 mm. Pro zpevnění ostění a rohů budovy budou před nanesením armovací vrstvy vloženy do tmelu rohové hliníkové lišty s tkaninou. Při zpracování armovací vrstvy je nutno dbát pokynů výrobce, především tmel nezpracovávat pod přímým slunečním zářením a při větrném počasí respektovat výrazně kratší dobu zpracování. Během zpracování nesmí teplota klesnout pod +5 C.
8 Vysýchání armovací vrstvy probíhá podle počasí hodin. Povrchová vrstva Finální vrstvu zateplovacího systému tvoří tenkovrstvá probarvená omítka zrnitosti 1,5 mm, zatočená. Jedná se o tvrdou, vysoce paropropustnou a odolnou omítku standardně zpracovatelnou při teplotě nad +3 C. Omítku nelze zpracovávat za přímého slunečního záření a je nutno ji zpracovávat v jedné ploše. Nátěr fasády a barevné řešení Omítka je použita probarvená bez nutnosti dodatečné úpravy fasádním nátěrem. Zvolená světlost barev je doporučena do č. 25 (hranice použití pro zateplovací systémy). Dilatace V místě styků s oplechováním, rámy oken a dveří a styku se sousedním objektem. Bude vložena komprimační páska a provedeno vytmelení proříznuté spáry v omítce akrylovým tmelem. Detail oken a dveří: Zateplení ostění a nadpraží oken a dveří se musí provést v co největší míře, min však v tloušťce mm. Sanace parapetů se provede zateplením tl. min 20 mm tepelné izolace. Oplechování parapetu se provede až po vytažení výztužné síťoviny a jejím přestěrkování armovací vrstvou na parapetech a ostění oken. Systém kontaktního vnějšího zateplení bude aplikován plně v souladu se závaznými technologickými a montážními postupy dodavatele zateplovacího systému s certifikovaným oprávněním pro provádění daných prací. Klempířské prvky a doplňky Z důvodu provádění vnějšího kontaktního zateplovacího systému musí být klempířské prvky navazujících konstrukcí upraveny nebo vyměněny, protože konečná rovina fasády bude předsazena před původní o tloušťku zateplovacího systému. Stávající oplechování bude demontováno. Oplechování parapetů z poplastovaného plechu (POLAK). Oplechování se k nosné konstrukci připevní v souladu technologického postupu certifikované firmy. Parapety se opatří oplechováním až po vytažení výztužné síťoviny a jejím přestěrkování. Okapová hrana oplechování parapetů oken musí být předsazena před rovinu omítky o min 35 mm. Každý okenní otvor bude před osazením nového parapetního plechu zaměřen a parapetní plech bude vyroben dle skutečných naměřených rozměrů. Všechna oplechovaní parapetů a stříšky nad vstupem budou se spádem od objektu. Zámečnické práce Jedná se o novou jímací soustavu vedenou na zateplovacím systému. Výměna otvorů Plastové výrobky Výplně budou nebo už jsou provedeny z plastových rámů 5-ti komorových (U=1,3) s tepelně izolačním zasklením, koeficient je uveden včetně vlivu rámů. U vybraných bytových jednotek bude provedena výměna balkonové sestavy za novou z plastových profilů pětikomora s izolačním dvojsklem. Dveře jednokřídlé otvíravé, sklopné s mikroventilací.

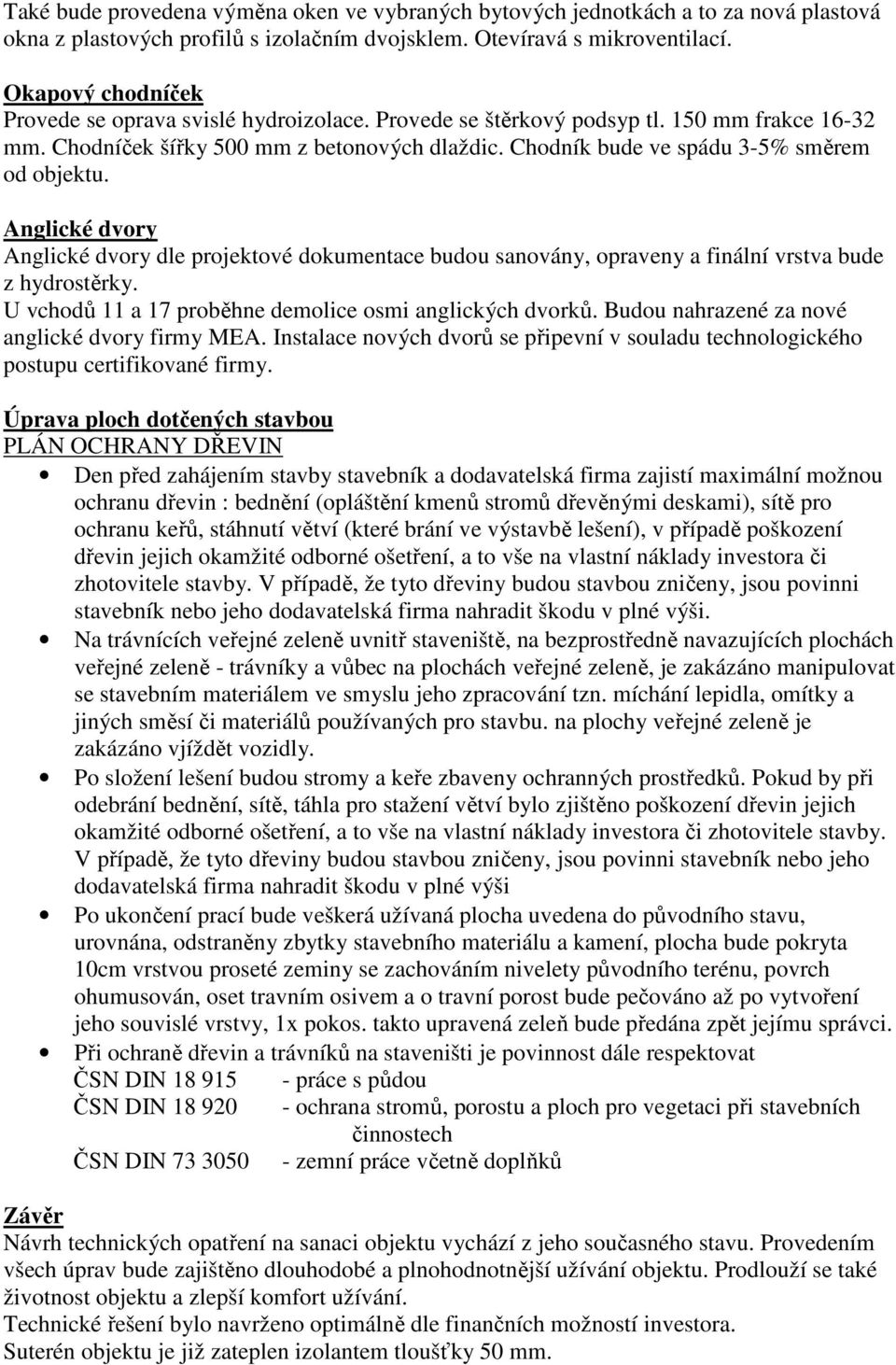

9 Také bude provedena výměna oken ve vybraných bytových jednotkách a to za nová plastová okna z plastových profilů s izolačním dvojsklem. Otevíravá s mikroventilací. Okapový chodníček Provede se oprava svislé hydroizolace. Provede se štěrkový podsyp tl. 150 mm frakce mm. Chodníček šířky 500 mm z betonových dlaždic. Chodník bude ve spádu 3-5% směrem od objektu. Anglické dvory Anglické dvory dle projektové dokumentace budou sanovány, opraveny a finální vrstva bude z hydrostěrky. U vchodů 11 a 17 proběhne demolice osmi anglických dvorků. Budou nahrazené za nové anglické dvory firmy MEA. Instalace nových dvorů se připevní v souladu technologického postupu certifikované firmy. Úprava ploch dotčených stavbou PLÁN OCHRANY DŘEVIN Den před zahájením stavby stavebník a dodavatelská firma zajistí maximální možnou ochranu dřevin : bednění (opláštění kmenů stromů dřevěnými deskami), sítě pro ochranu keřů, stáhnutí větví (které brání ve výstavbě lešení), v případě poškození dřevin jejich okamžité odborné ošetření, a to vše na vlastní náklady investora či zhotovitele stavby. V případě, že tyto dřeviny budou stavbou zničeny, jsou povinni stavebník nebo jeho dodavatelská firma nahradit škodu v plné výši. Na trávnících veřejné zeleně uvnitř staveniště, na bezprostředně navazujících plochách veřejné zeleně - trávníky a vůbec na plochách veřejné zeleně, je zakázáno manipulovat se stavebním materiálem ve smyslu jeho zpracování tzn. míchání lepidla, omítky a jiných směsí či materiálů používaných pro stavbu. na plochy veřejné zeleně je zakázáno vjíždět vozidly. Po složení lešení budou stromy a keře zbaveny ochranných prostředků. Pokud by při odebrání bednění, sítě, táhla pro stažení větví bylo zjištěno poškození dřevin jejich okamžité odborné ošetření, a to vše na vlastní náklady investora či zhotovitele stavby. V případě, že tyto dřeviny budou stavbou zničeny, jsou povinni stavebník nebo jeho dodavatelská firma nahradit škodu v plné výši Po ukončení prací bude veškerá užívaná plocha uvedena do původního stavu, urovnána, odstraněny zbytky stavebního materiálu a kamení, plocha bude pokryta 10cm vrstvou proseté zeminy se zachováním nivelety původního terénu, povrch ohumusován, oset travním osivem a o travní porost bude pečováno až po vytvoření jeho souvislé vrstvy, 1x pokos. takto upravená zeleň bude předána zpět jejímu správci. Při ochraně dřevin a trávníků na staveništi je povinnost dále respektovat ČSN DIN práce s půdou ČSN DIN ochrana stromů, porostu a ploch pro vegetaci při stavebních činnostech ČSN DIN zemní práce včetně doplňků Závěr Návrh technických opatření na sanaci objektu vychází z jeho současného stavu. Provedením všech úprav bude zajištěno dlouhodobé a plnohodnotnější užívání objektu. Prodlouží se také životnost objektu a zlepší komfort užívání. Technické řešení bylo navrženo optimálně dle finančních možností investora. Suterén objektu je již zateplen izolantem tloušťky 50 mm.

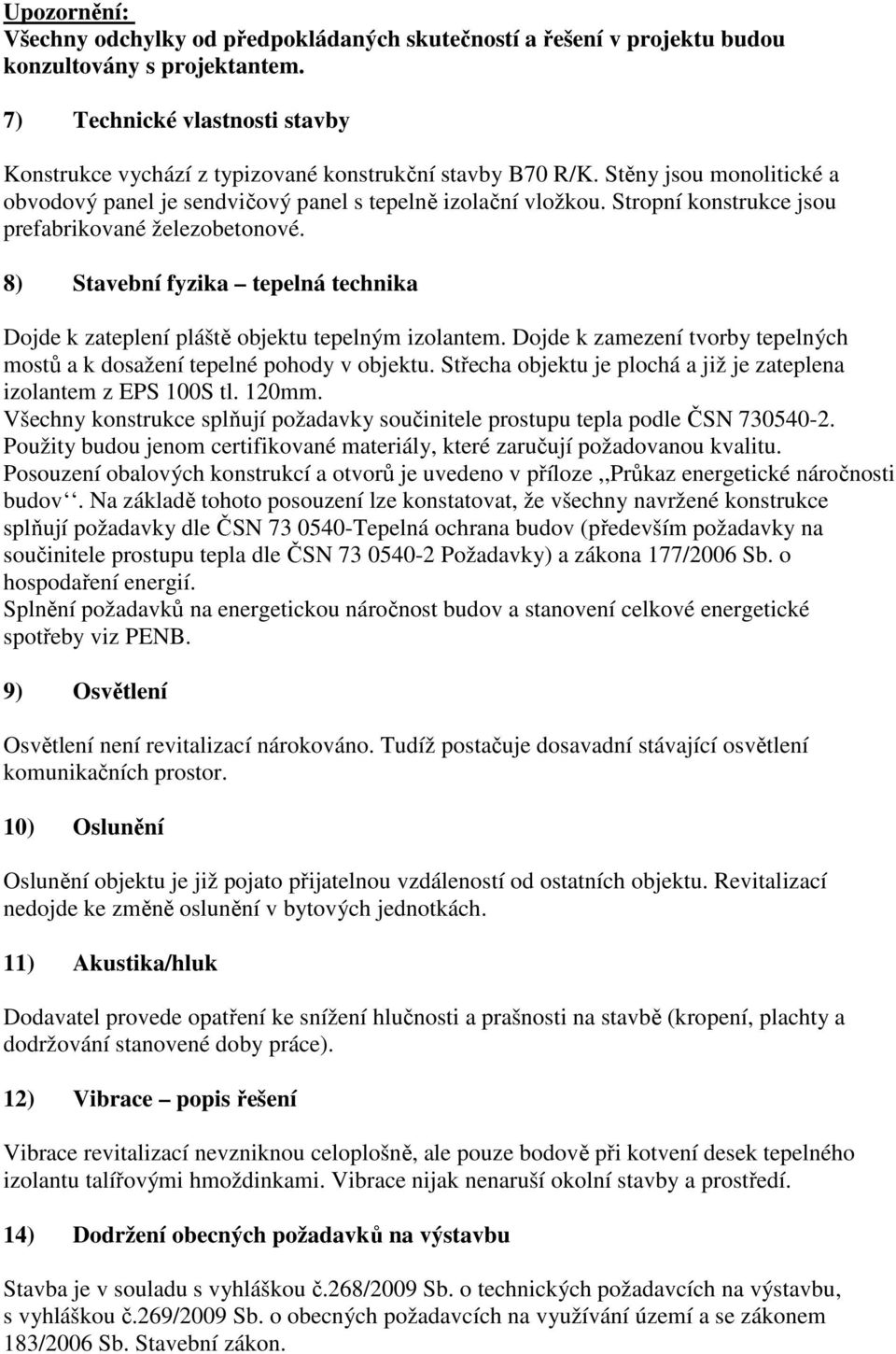

10 Upozornění: Všechny odchylky od předpokládaných skutečností a řešení v projektu budou konzultovány s projektantem. 7) Technické vlastnosti stavby Konstrukce vychází z typizované konstrukční stavby B70 R/K. Stěny jsou monolitické a obvodový panel je sendvičový panel s tepelně izolační vložkou. Stropní konstrukce jsou prefabrikované železobetonové. 8) Stavební fyzika tepelná technika Dojde k zateplení pláště objektu tepelným izolantem. Dojde k zamezení tvorby tepelných mostů a k dosažení tepelné pohody v objektu. Střecha objektu je plochá a již je zateplena izolantem z EPS 100S tl. 120mm. Všechny konstrukce splňují požadavky součinitele prostupu tepla podle ČSN Použity budou jenom certifikované materiály, které zaručují požadovanou kvalitu. Posouzení obalových konstrukcí a otvorů je uvedeno v příloze,,průkaz energetické náročnosti budov. Na základě tohoto posouzení lze konstatovat, že všechny navržené konstrukce splňují požadavky dle ČSN Tepelná ochrana budov (především požadavky na součinitele prostupu tepla dle ČSN Požadavky) a zákona 177/2006 Sb. o hospodaření energií. Splnění požadavků na energetickou náročnost budov a stanovení celkové energetické spotřeby viz PENB. 9) Osvětlení Osvětlení není revitalizací nárokováno. Tudíž postačuje dosavadní stávající osvětlení komunikačních prostor. 10) Oslunění Oslunění objektu je již pojato přijatelnou vzdáleností od ostatních objektu. Revitalizací nedojde ke změně oslunění v bytových jednotkách. 11) Akustika/hluk Dodavatel provede opatření ke snížení hlučnosti a prašnosti na stavbě (kropení, plachty a dodržování stanovené doby práce). 12) Vibrace popis řešení Vibrace revitalizací nevzniknou celoplošně, ale pouze bodově při kotvení desek tepelného izolantu talířovými hmoždinkami. Vibrace nijak nenaruší okolní stavby a prostředí. 14) Dodržení obecných požadavků na výstavbu Stavba je v souladu s vyhláškou č.268/2009 Sb. o technických požadavcích na výstavbu, s vyhláškou č.269/2009 Sb. o obecných požadavcích na využívání území a se zákonem 183/2006 Sb. Stavební zákon.

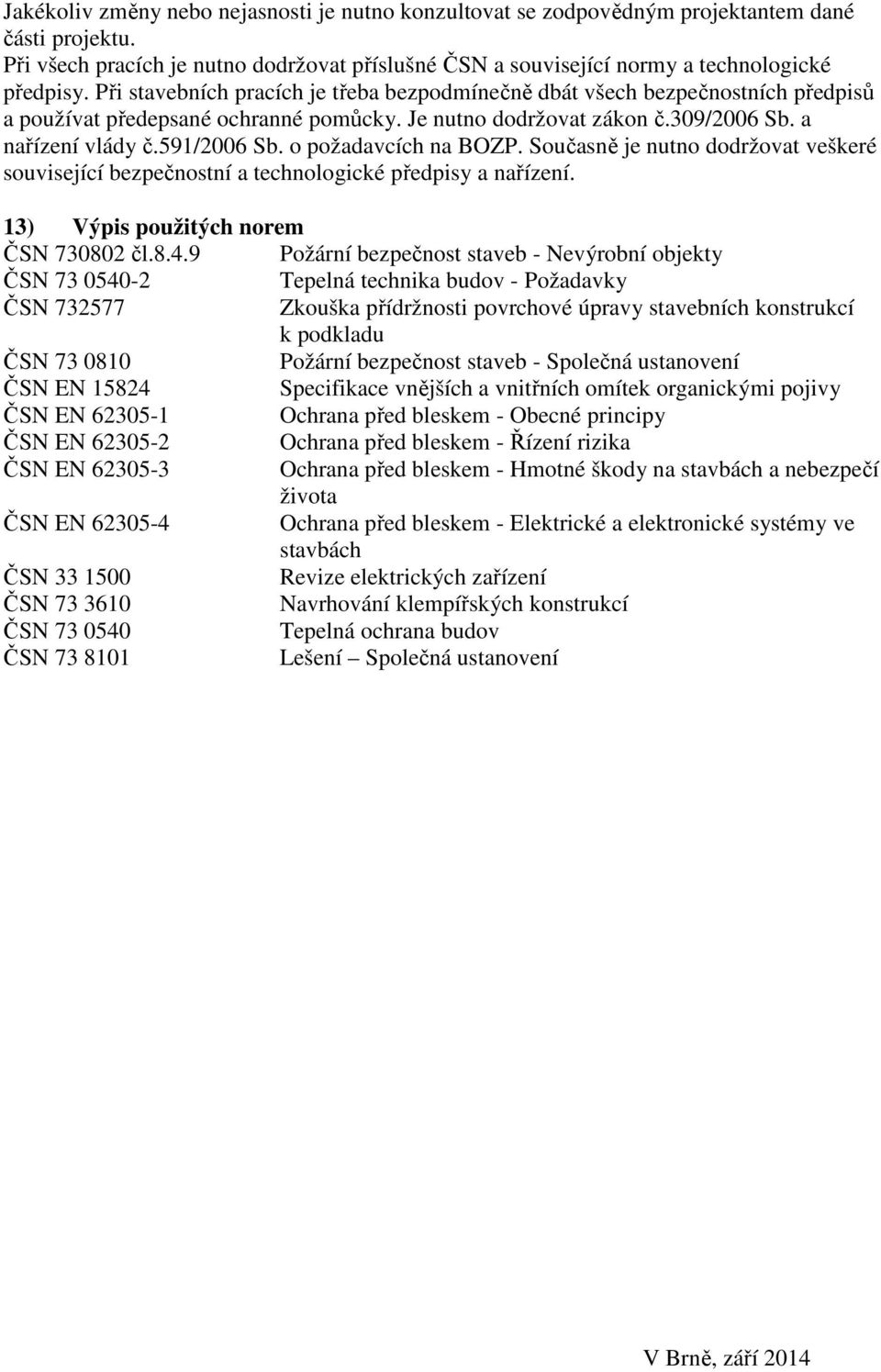

11 Jakékoliv změny nebo nejasnosti je nutno konzultovat se zodpovědným projektantem dané části projektu. Při všech pracích je nutno dodržovat příslušné ČSN a související normy a technologické předpisy. Při stavebních pracích je třeba bezpodmínečně dbát všech bezpečnostních předpisů a používat předepsané ochranné pomůcky. Je nutno dodržovat zákon č.309/2006 Sb. a nařízení vlády č.591/2006 Sb. o požadavcích na BOZP. Současně je nutno dodržovat veškeré související bezpečnostní a technologické předpisy a nařízení. 13) Výpis použitých norem ČSN čl Požární bezpečnost staveb - Nevýrobní objekty ČSN Tepelná technika budov - Požadavky ČSN Zkouška přídržnosti povrchové úpravy stavebních konstrukcí k podkladu ČSN Požární bezpečnost staveb - Společná ustanovení ČSN EN Specifikace vnějších a vnitřních omítek organickými pojivy ČSN EN Ochrana před bleskem - Obecné principy ČSN EN Ochrana před bleskem - Řízení rizika ČSN EN Ochrana před bleskem - Hmotné škody na stavbách a nebezpečí života ČSN EN Ochrana před bleskem - Elektrické a elektronické systémy ve stavbách ČSN Revize elektrických zařízení ČSN Navrhování klempířských konstrukcí ČSN Tepelná ochrana budov ČSN Lešení Společná ustanovení V Brně, září 2014
