1 S třední škola stavební Jihlava Vodorovné nosné konstrukce 17. Předsazené konstrukce lodžie, terasy Digitální učební materiál projektu: SŠS Jihlava - šablony Ing. Jaroslava Lorencová 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

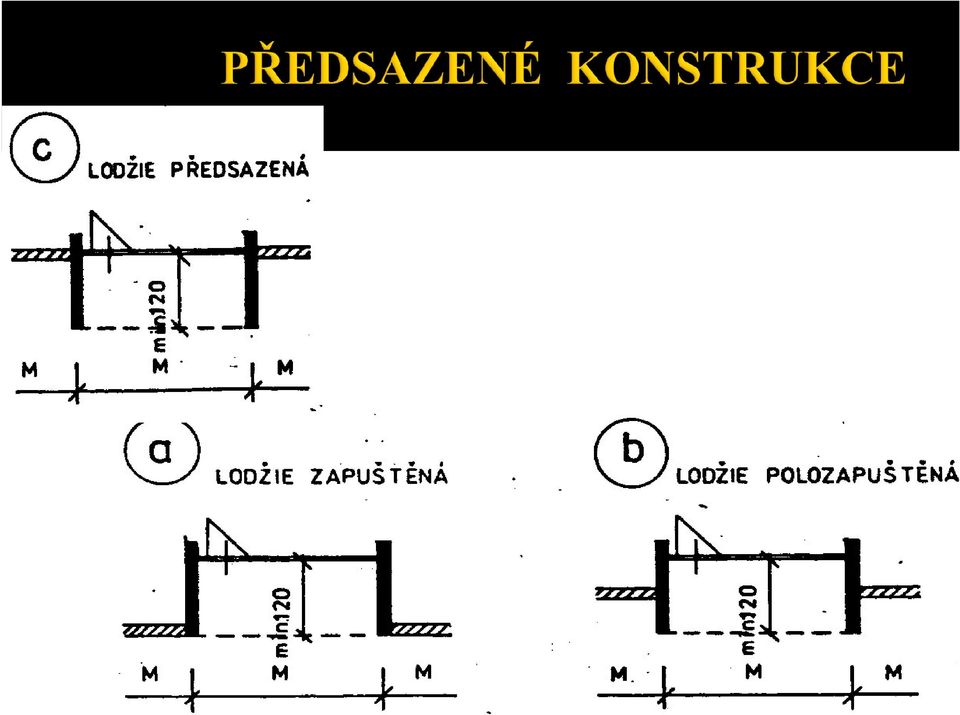

2 Lodžie a terasy Lodžie Lodžie Podle polohy vzhledem k líci průčelí objektu rozeznáváme: lodžie zapuštěné zmenšují obytnou plochu bytu zhoršují osvětlení vnitřních prostor lodžie polozapuštěné zmenšují obytnou plochu bytu zhoršují osvětlení vnitřních prostor dokonale tepelně izolovat části nosných svislých zdí přiléhajících k lodžii, aby nedocházelo k promrzání zdiva lodžie předsazené dnes nejčastěji používanou konstrukcí lodžií

plochu bytu zhoršují osvětlení vnitřních prostor dokonale tepelně izolovat části nosných svislých zdí

4 Lodžie

5 Terasy Lze charakterizovat jako velký balkón Konstrukčně: Vyložená konzola přístupná z vnitřního prostoru budovy volný konec - zábradlí / případně je napojena na předložené schody a to podle výšky nad terénem /

prostoru budovy volný konec - zábradlí / případně je

6 Terasy

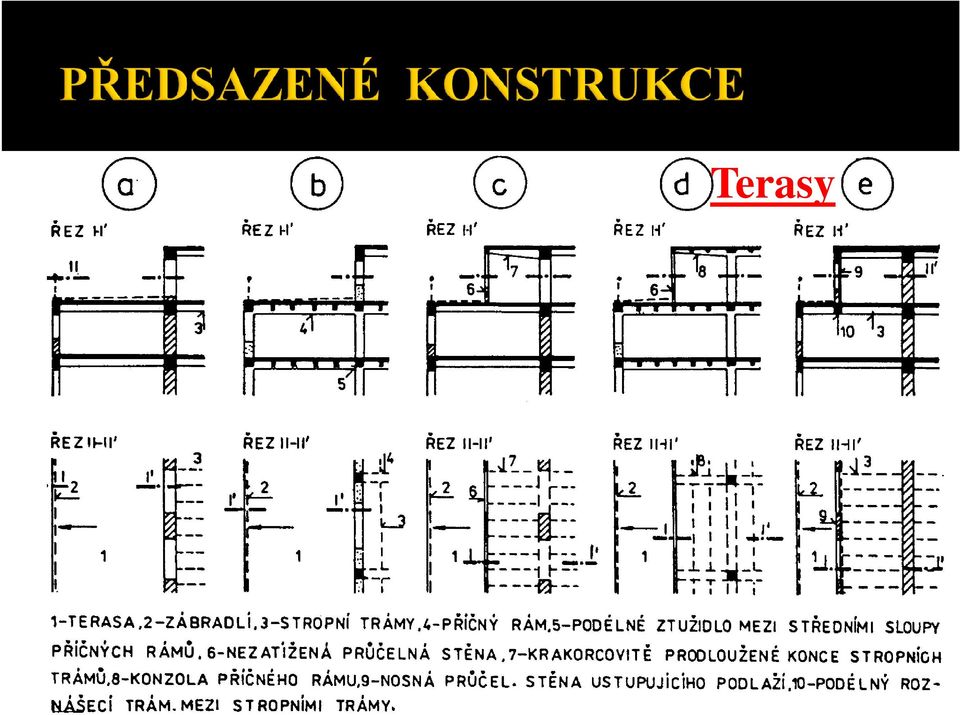

7 Terasy Nutno řešit: - staticky - tepelně technicky - akusticky kročejový hluk

8 Římsy, arkýře, atiky, markýzy Římsy ochrana průčelí budovy před stékající srážkovou vodou architektonické ztvárnění fasády

9 Římsy, arkýře, atiky, markýzy Dle umístění rozlišujeme římsy: hlavní nebo-li korunová ukončuje budovu v místě napojení střechy pásová -člení průčelí v úrovni stropních konstrukcí jednotlivých podlaží podokenní nebo-li parapetní římsa soklová římsa hlavní - dořešení napojení a uzavření konstrukce krovu vyložení římsy bývá 400 až 600 mm její velikost se řídí výškou budovy

jednotlivých podlaží podokenní nebo-li parapetní římsa soklová římsa hlavní - dořešení

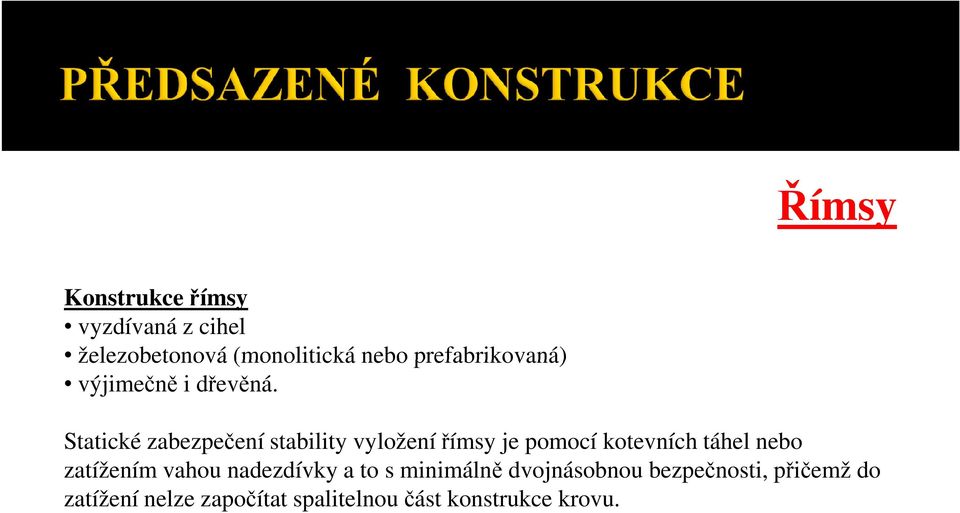

10 Římsy Konstrukce římsy vyzdívaná z cihel železobetonová (monolitická nebo prefabrikovaná) výjimečně i dřevěná. Statické zabezpečení stability vyložení římsy je pomocí kotevních táhel nebo zatížením vahou nadezdívky a to s minimálně dvojnásobnou bezpečnosti, přičemž do zatížení nelze započítat spalitelnou část konstrukce krovu.

Statické zabezpečení stability vyložení římsy je pomocí kotevních táhel nebo

11 Příklad římsy u strmé střechy - Římsy

13 Arkýř rozšiřuje vnitřní prostor budovy umožňuje výhled podél fasády do strany na rozdíl od rizalitu nevystupuje z průčelí od základů, ale až v některém z vyšších pater Ve středověku byly arkýře důležitou obrannou součástí budov. Zabezpečovaly lepší výhled na obrannou zeď umožňovaly chráněnou střelbu proti útočníkům. V arkýřích se také budovaly toalety. Zvětšení půdorysné plochy - většinou od 1. nadzemního podlaží

15 Arkýře Arkýř vytváří uzavřený prostor, předsazený před průčelí budovy, který je spojený s přilehlou místností v jeden prostor Není doplněk místnosti - je její součástí Na průčelí buď jako samostatný prostorový prvek nebo jako větší celek - sdružené arkýře, z nich každý má vlastní nosnou konstrukci, tyto nosné konstrukce jsou tvořeny vyloženými nosníky stropních konstrukcí přilehlých místností.

samostatný prostorový prvek nebo jako větší celek - sdružené arkýře, z nich každý má vlastní

16 Arkýře hlavní konstrukční zásada - arkýř musí tvořit v každém podlaží samostatně vynášenou konstrukci, která není zatížena horním arkýřem a současně nezatěžuje arkýř spodní nosná konstrukce - železobetonová nebo ocelová - výhodný je pro návrh arkýře skeletový systém s příčnými rámy, jejichž konzoly vynášejí nejen podlahu a strop, ale i jeho stěny Arkýře slouží především ke zvětšení podlahové plochy místnosti na úkor vnějšího prostoru, je-li průčelí budovy situováno na sever, zachytí slunce svými bočními okny.

skeletový systém s příčnými rámy, jejichž konzoly vynášejí nejen podlahu a strop, ale i jeho stěny Arkýře slouží především ke

19 Výstavba Jihlava CRYSTAL

20 E-gate Praha Arkýře

21 A

24 Legenda: 1. Stěrka LE 10 s mikrookapnicí 2. Penetrace PE Dilatační samolepící páska DSAT 4. Balkónový potěr OV Hydroizolační stěrka SE 6 6. Těsnicí páska SE 5 7. Lepidlo AD Dlažba TAURUS, KENTAUR 9. Balkónová tvarovka TAURUS, KENTAUR 10. Spárovací hmota GFS 11. Pružný tmel SAB

25 LASSELSBERGER nabízí systémové řešení pro balkony

30 1. Podklad Vhodné jsou betonové povrchy panelů, pórobeton, cihelné zdivo, soudržné vápencocementové, cementové omítky, vláknocement, cementotříska a dřevotříska. Podklad musí být zbaven nečistot, prachu a mastnoty, musí být pevný, soudržný a rovný. Větší nerovnosti je nutno vyrovnat vhodnou hmotou. 2. Penetrace podkladu Vyspravené podklady se dle potřeby napouštějí penetračním nátěrem. Penetrace je důležitá pro povrchové zpevnění a snížení nasákavosti stávajícího podkladu a pro jeho sjednocení v celé ploše. 3. Patní lišta Slouží k ukončení systému především v soklové oblasti. Do lišty se osazuje spodní řada izolačních desek. Patní lišta se kotví do podkladu hmoždinkami, případné nerovnosti se eliminují vkládáním podložek v místě kotvení. 4. Lepicí tmel Izolační desky se k podkladu připevňují lepením, nebo lepením a hmoždinkami, nebo lištami. Způsob upevnění vyplývá ze statického posouzení. 5. Izolační desky Systém je na bázi desek z pevného polystyrenu nebo na bázi pojených minerálních vláken. 6. Hmoždinky Izolační desky se po přilepení (nejdříve po 2 dnech) kotví talířovými hmoždinkami (na 1 m2 obkladu se většinou doporučují 4 hmoždinky). Obecně platí, že druh a počet hmoždinek je dán druhem systému, stavem podkladu, výškou budovy a její polohou. 7. Výztužná vrstva Vrstva na vnějším povrchu tepelného izolantu je vytvořena štěrkovým tmelem, který obsahuje vyztužení skleněnou tkaninou. Tvoří podklad pod finální povrchovou úpravu. Zajišťuje mechanické vlastnosti systému, má zásadní vliv na životnost a stabilitu systému. Vytváří se celoplošným uložením tkaniny do nanesené vrstvy štěrkového tmelu. Tkanina je po uložení z obou stran kryta vrstvou štěrkového tmelu. 8. Penetrační mezivrstva Před finální povrchovou úpravou se na povrch výztužné vrstvy po jejím vyschnutí nanese penetrační mezivrstva. Druh penetrační mezivrstvy, případně její barevný tón, se volí ze sortimentu penetračních a základních nátěrů především v návaznosti na povrchové úpravě. 9. Finální povrchová úprava Je možno volit mezi omítkovinami (akrylátová, zušlechtěná minerální, silikonová nebo silikátová), mozaikovou dekorativní omítkovinou nebo keramickým obkladem.

31 Zdroje a použitá literatura A.Erben, Petrůj, Medek Stavitelství II, kniha 1první VUT Brno Hans Nestle a kolektiv Moderní stavitelství pro školu a praxi, Europa-Sobotáles cz., Praha 2005 J. Toman, Technické kreslení podle ČSN a mezinárodních norem, díl II. Pravidla tvorby výkresů ve stavitelství, Vyd. Montanex a.s, 1995, ISBN V. Hájek a kol., Pozemní stavitelství II: pro 2. ročník SPŠ stavebních, Vyd. Sobotáles Praha, 2002, ISBN X. M. Hanák, Pozemní stavitelství: cvičení 1, Vyd. ČVUT Praha, 2002, ISBN D. Matoušková, Pozemní stavitelství 1, Vyd. CERM Brno, 1994, ISBN X. D. Matoušková, Pozemní stavitelství 2, Vyd. CERM Brno, 1994, ISBN V. Hájek, L. Novák, Šmejcký J., Konstrukce pozemních staveb 30: Kompletační konstrukce, Vyd. ČVUT Praha, 1996, ISBN M. Hanák, Pozemní stavitelství: cvičení 2, Vyd. ČVUT Praha, 2002, ISBN F. Rambousek a kol., Stavební konstrukce I: pro 2. ročník SPŠ stavebních, Vyd. Snakladatelství techn. Praha, J. Kos a kol., Konstrukce pozemních staveb III: návody pro cvičení, Vyd. CERM Brno, 1997, ISBN J. Witzany a kol., Konstrukce pozemních staveb 20, Vyd. ČVUT Praha, 2001, ISBN D. Skulinová, I. Skotnicová, Vodorovné konstrukce, Vyd. Ediční VŠB-TUO, 1998, ISBN F. Pšenička, Pozemní stavitelství: nosné konstrukce zastřešení, Vyd. ČVUT Praha, 2003, ISBN J. Michálek, Konstrukce pozemních staveb 15: pomůcka pro cvičení, Vyd. ČVUT Praha, 2002, ISBN Verlag-Dashofer technické požadavky na výstavbu Verlag-Dashofer Stavební zákon Profesní informační systém ČKAIT rok 2009,2010,2011 Normalizační institut ČSN platné

32 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : ing.jaroslava Lorencová Při tvorbě byly použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na Tvorba materiálů byla financována z ESF a státního rozpočtu ČR. Provozováno Střední školou stavební Jihlava.
