1 Návod k obsluze Smart-UPS X Zdroj nepřerušitelného napájení Montáž typu vìž/stojan 4U Nízké napětí SMX2000LV SMX2000LVNC SMX3000LV SMX3000LVNC Vysoké napětí SMX2200HV SMX3000HV SMX3000HVT SMX3000HVNC su0787a

2 Základní informace Popis výrobku Jednotka APC od společnosti Schneider Electric Smart-UPS je vysoce výkonný záložní napájecí zdroj (UPS). UPS zajišťuje ochranu elektronických zařízení před úplnými či částečnými výpadky elektrické sítě, poklesy napětí, napěťovými rázy, kolísáním elektrické sítě a náhodnými poruchami. Jednotka UPS rovněž slouží jako záložní bateriové napájení pro připojené vybavení do doby, než se hodnota elektrické sítě vrátí zpět na bezpečnou úroveň, nebo do úplného vybití baterií. Příručka je k dispozici i na přiloženém CD a na webových stránkách společnosti APC by Schneider Electric na adrese Důležité bezpečnostní pokyny Dříve než ho budete instalovat, provozovat, sevisovat či udržovat podrobně si přečtěte pokyny a seznamte se zařízením. Následující zvláštní zpráva se může objevovat v této přiručce nebo na zařízení, aby vás varovala před možným nebezpečím, nebo upozorňovala na informace, které vysvětlují či zjednodušují postup. Doplnění tohoto symbolu k bezpečnostní nálepce Pozor znamená, že v případě nedodržení pokynů eistuje nebezpečí zranění a poškození výrobku. V této příručce mohou být uvedeny následující bezpečnostní pokyny, které varují před možným nebezpečím. POZOR POZOR naznačuje možnou nebo bezprostředně rizikovou situaci, jež může v případě, že jí nezabráníte, vést k poškození zařízení a menšímu nebo střednímu zranění. POZOR POZOR naznačuje možnou nebo bezprostředně rizikovou situaci, jež může v případě, že jí nezabráníte, vést k poškození zařízení. Obecné informace a informace o bezpečnosti Po obdržení zkontrolujte obsah balení. V případě poškození uvědomte přepravce a prodejce. Před instalací UPS si přečtěte bezpečnostní pokyny dodané s výrobkem. Dodržte veškeré místní a státní elektrotechnické předpisy. Tato jednotka je určena pouze k použití v interiéru. Nepoužívejte tuto jednotku na přímém slunečním světle, v kontaktu s tekutinami či v prostředích s nadměrnou prašností či vlhkostí. Dbejte na to, aby větrací otvory na UPS nebyly ucpané. Zajistěte dostatečný prostor pro správné odvětrání. Baterie obvykle vydrží tři až pět roky. Životnost baterie ovlivňují podmínky prostředí. Mezi faktory, které zkracují životnost baterie, patří zvýšená teplota prostředí, nekvalitní elektrické napájení a časté krátkodobé výboje. Napájecí kabel UPS připojte přímo do zásuvky na stěně. Nepřipojujte přes přepěťové ochrany ani prodlužovací kabely. Baterie jsou těžké. Před instalací UPS do rámu vyjměte baterie. Eterní bateriové sady (XLBP) vždy instalujte do spodní části regálu. Jednotka UPS musí být nainstalovaná nad eterními bateriovými zdroji. Zobrazovací rozhraní UPS rozpozná maimálně 10 eterních bateriových sad připojených k UPS. Nicméně počet XLBP, které lze použít se zařízením UPS, není omezen. Údaje o hmotnosti jednotky UPS a baterie viz Technické údaje na straně 2. Smart-UPS X 2000/2200/3000 Vstř. XL 120/208/230/240 Vstř. věžové jednotky/pro montáž do regálu 4U 1

3 Technické údaje Další technické údaje najdete na webové stránce společnosti APC by Schneider Electric na adrese Teplota Maimální nadmořská výška Provozní 0 40 C ( F) Skladovací C (5 113 F) Baterie jednotky UPS nabijte každých 6 měsíců Provozní Skladovací m ( stop) m ( stop) Vlhkost Relativní vlhkost 0 95 %, nekondenzující 0 40 C ( F) Baterie Bezúdržbová Hmotnost bateriové kazety: 23,8 kg (52,4 liber) zapouzdřená olověná Hmotnost UPS: 17,2 kg (38 liber) Hmotnost UPS + bateriové kazety: 41 kg (90,4 liber) Hmotnost skříně SMX120BP: 13,24 kg (29,2 liber) Hmotnost skříně SMX120BP + bateriové kazety: 47,54 kg (104,8 liber) 2 Smart-UPS X 2000/2200/3000 Vstř. XL 120/208/230/240 Vstř. věžové jednotky/pro montáž do regálu 4U

4 Základní informace o výrobku Prvky předního panelu Panel rozhraní displeje Kabel a konektor baterie UPS Prostor pro baterie Rámečky su0783a Prvky zadního panelu SMX2000, 120 Vstř. SMX3000, 120 Vstř. GROUP 2 GROUP 1 GROUP 3 su0756a su0757a SMX2200/SMX3000, 230 Vstř. SMX3000, 208 Vstř. GROUP 1 GROUP 2 GROUP 3 GROUP 1 GROUP 2 GROUP 3 su0755a su0754a Smart-UPS X 2000/2200/3000 Vstř. XL 120/208/230/240 Vstř. věžové jednotky/pro montáž do regálu 4U 3

5 Prvky zadního panelu - pokračování SmartSlot Do slotu SmartSlot nainstalujte volitelnou kartu NMC (Network Management Card). Zemnící šroub skříně Jednotka UPS je vybavena zemnicím šroubem, který slouží k připojení uzemnění u zařízení s přechodovým napětím. Před připojením zemnícího vodiče odpojte jednotku UPS od elektrické sítě. Kabel síťového napájení Pomocí (dodaného) napájecího kabelu připojte jednotku UPS k síťovému napájení. Resetovací tlačítko jističe UPS Stisknutím tohoto tlačítka resetujete jistič UPS po události přetížení. Řiditelná výstupní skupina 1 Tyto výstupy použijte k připojení důležitých zařízení, jako jsou například stolní počítače, monitory počítače, modemy nebo jiná zařízení, která slouží k uchovávání citlivých dat. Řiditelná výstupní skupina 2 K těmto výstupům připojte periferní elektronická zařízení. Řiditelná výstupní skupina 3 K těmto výstupům připojte periferní elektronická zařízení Konektor pro připojení eterní baterie Použijte kabel eterní baterie pro připojení jednotky UPS k XLBP. XLBPs umožňují delší provozní čas při výpadcích dodávek energie. Zdroj UPS může podporovat až 10 eterních bateriových sad. EPO terminál Svorkovnice pro nouzové vypnutí zdroje umožňuje uživateli připojit jednotku UPS k centrálnímu systému pro nouzové vypnutí zdroje (Emergency Power Off, EPO). Sériový port Chcete-li používat software PowerChute, pro připojení k sériovému portu použijte dodávaný sériový kabel. Používejte pouze soupravy rozhraní dodávané nebo schválené firmou APC by Schneider Electric. Jakýkoli jiný kabel rozhraní nebude kompatibilní s konektorem jednotky UPS. Port USB Připojte kabel USB z počítače pro používání softwaru pro řízení spotřeby. Poznámka: Sériové a USB připojení lze používat pouze jednotlivě, nelze je používat současně. Instalace UPS Informace k instalaci zdroje UPS najdete v instalační příručce Smart-UPS X VA, která je součástí dodávky zdroje UPS. Příručka je k dispozici i na přiloženém CD s Uživatelskou příručkou a na webových stránkách společnosti APC by Schneider Electric na adrese Software PowerChute pro síťovou správu Pokyny pro instalaci viz disk CD se softwarem PowerChute, který byl dodán s jednotkou UPS. Pokyny pro instalaci jsou k dispozici na webu APC by Schneider Electric Eterní jednotka bateriových zdrojů (volitelná výbava) Informace k instalaci najdete v instalační příručce eterního bateriového zdroje Smart-UPS X VA, která je součástí eterního bateriového zdroje. Příručka je k dispozici i na přiloženém CD s Uživatelskou příručkou a na webových stránkách společnosti APC by Schneider Electric na adrese 4 Smart-UPS X 2000/2200/3000 Vstř. XL 120/208/230/240 Vstř. věžové jednotky/pro montáž do regálu 4U

6 Obsluha Připojení zařízení POZOR NEBEZPEČÍ POŠKOZENÍ ZAŘÍZENÍ Dodržte veškeré místní a státní elektrotechnické předpisy. Zapojení pevných obvodů musí provést kvalifikovaný elektrikář. Jednotku UPS připojujte vždy k uzemněné zásuvce. Zanedbání těchto pokynů může způsobit poškození zařízení Poznámka: Během prvních tři hodin normálního provozu se UPS nabije na 90 % kapacity. Neočekávejte stoprocentní kapacitu baterie v průběhu prvního dobíjení. 1. Připojte zařízení k výstupům na zadním panelu jednotky UPS. Viz Komutované výstupní skupiny na straně Připojte jednotku UPS k elektrické síti v budově. Jednotku UPS připojujte pouze do dvoupólové, třívodičové, uzemněné elektrické zásuvky. 3. Chcete-li jednotku UPS používat jako hlavní vypínač (Zapnout/Vypnout), zapněte zařízení, které je připojeno k jednotce UPS. 4. Chcete-li zapnout jednotku UPS a veškeré připojené vybavení. Stiskněte tlačítka Zapnout/ Vypnout na čelním panelu jednotky UPS. 5. Podle pokynů nakonfigurujte jednotku UPS pomocí průvodce instalací při prvním spuštění UPS. Viz Konfigurace na straně 9 a Přehled nabídek na straně 6. Nastavení karty NMC Tato nastavení jsou k dispozici pouze u jednotek vybavených kartou NMC. Režim IP adresy karty NMC Výchozí brána karty NMC Smart-UPS X 2000/2200/3000 Vstř. XL 120/208/230/240 Vstř. věžové jednotky/pro montáž do regálu 4U 5

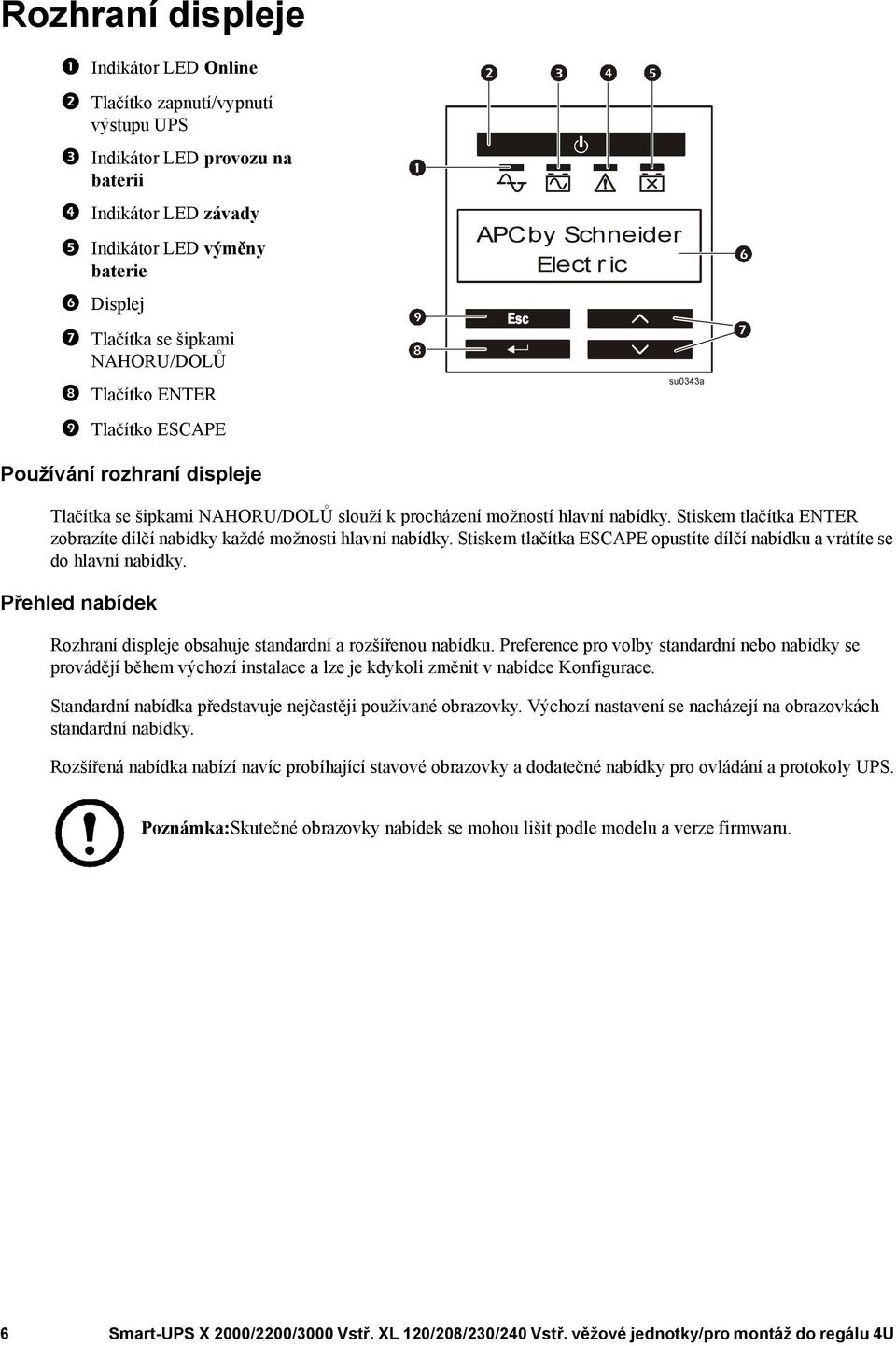

7 Rozhraní displeje Indikátor LED Online Tlačítko zapnutí/vypnutí výstupu UPS Indikátor LED provozu na baterii Indikátor LED závady Indikátor LED výměny baterie Displej Tlačítka se šipkami NAHORU/DOLŮ Tlačítko ENTER Tlačítko ESCAPE APC by Schneider Elect r ic su0343a Používání rozhraní displeje Tlačítka se šipkami NAHORU/DOLŮ slouží k procházení možností hlavní nabídky. Stiskem tlačítka ENTER zobrazíte dílčí nabídky každé možnosti hlavní nabídky. Stiskem tlačítka ESCAPE opustíte dílčí nabídku a vrátíte se do hlavní nabídky. Přehled nabídek Rozhraní displeje obsahuje standardní a rozšířenou nabídku. Preference pro volby standardní nebo nabídky se provádějí během výchozí instalace a lze je kdykoli změnit v nabídce Konfigurace. Standardní nabídka představuje nejčastěji používané obrazovky. Výchozí nastavení se nacházejí na obrazovkách standardní nabídky. Rozšířená nabídka nabízí navíc probíhající stavové obrazovky a dodatečné nabídky pro ovládání a protokoly UPS. Poznámka:Skutečné obrazovky nabídek se mohou lišit podle modelu a verze firmwaru. 6 Smart-UPS X 2000/2200/3000 Vstř. XL 120/208/230/240 Vstř. věžové jednotky/pro montáž do regálu 4U

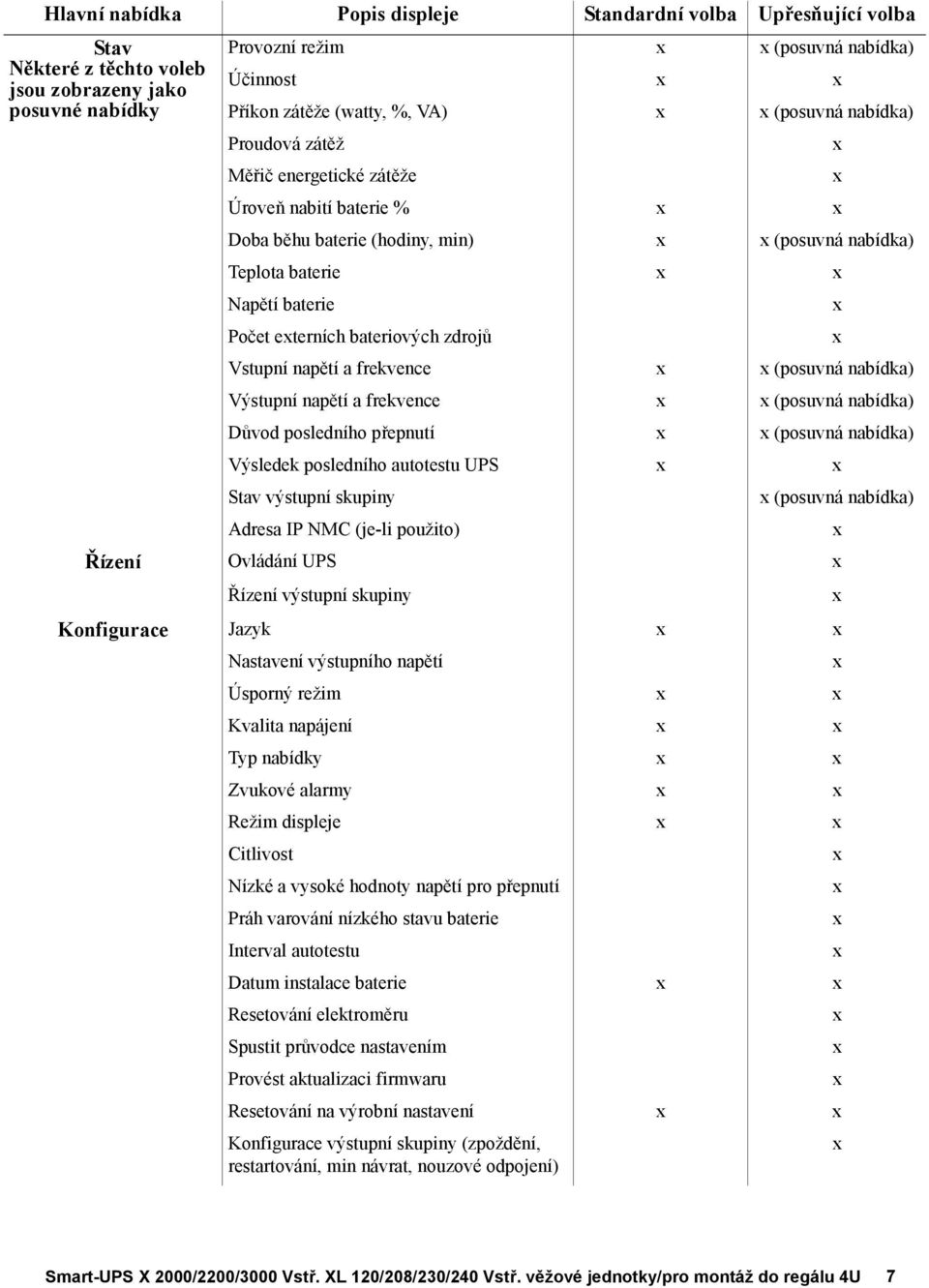

8 Hlavní nabídka Popis displeje Standardní volba Upřesňující volba Stav Některé z těchto voleb jsou zobrazeny jako posuvné nabídky Provozní režim (posuvná nabídka) Účinnost Příkon zátěže (watty, %, VA) (posuvná nabídka) Proudová zátěž Měřič energetické zátěže Úroveň nabití baterie % Doba běhu baterie (hodiny, min) (posuvná nabídka) Teplota baterie Napětí baterie Počet eterních bateriových zdrojů Vstupní napětí a frekvence (posuvná nabídka) Výstupní napětí a frekvence (posuvná nabídka) Důvod posledního přepnutí (posuvná nabídka) Výsledek posledního autotestu UPS Stav výstupní skupiny Adresa IP NMC (je-li použito) (posuvná nabídka) Řízení Ovládání UPS Řízení výstupní skupiny Konfigurace Jazyk Nastavení výstupního napětí Úsporný režim Kvalita napájení Typ nabídky Zvukové alarmy Režim displeje Citlivost Nízké a vysoké hodnoty napětí pro přepnutí Práh varování nízkého stavu baterie Interval autotestu Datum instalace baterie Resetování elektroměru Spustit průvodce nastavením Provést aktualizaci firmwaru Resetování na výrobní nastavení Konfigurace výstupní skupiny (zpoždění, restartování, min návrat, nouzové odpojení) Smart-UPS X 2000/2200/3000 Vstř. XL 120/208/230/240 Vstř. věžové jednotky/pro montáž do regálu 4U 7

9 Hlavní nabídka Popis displeje Standardní volba Upřesňující volba Test a diagnostika Autotest UPS Protokoly Test alarmů UPS Test kalibrace UPS Posledních 10 událostí přepnutí (je-li relevantní) Posledních 10 událostí selhání (je-li relevantní) O aplikaci Identifikace modelu Číslo dílu Sériové číslo Datum výroby UPS Číslo náhradního dílu Číslo dílu eterní baterie Datum instalace baterie Datum výměny baterie Revize firmwaru UPS Informace NMC čísla dílů/série/verze / datum výroby/adresa MAC/ revize firmwaru (je-li relevantní) 8 Smart-UPS X 2000/2200/3000 Vstř. XL 120/208/230/240 Vstř. věžové jednotky/pro montáž do regálu 4U

10 Konfigurace Nastavení jednotky UPS Nastavení spouštění Pomocí displeje nakonfigurujte tato nastavení při prvním spuštění. Jednotka UPS bude u každého nastavení čekat na odpověď, jinak použije výchozí nastavení. Poznámka: Jednotka UPS se nezapne, dokud nezadáte všechna tato nastavení. Funkce Výchozí nastavení Volitelné možnosti Popis Jazyk Angličtina Angličtina Francouzština Němčina Španělština Italština Portugalština Japonština Výstupní napětí Kvalita vstupního napájení Nízké napětí: 120 Vstř Vysoké napětí: 230 Vstř Dobrá Dobrá Uspokojivá Nízká Jazyk obrazovek displeje. Možnosti volby jazyka se liší podle modelu a verze firmwaru. Proveďte nastavení výstupního napětí, když se jednotka UPS nachází v pohotovostním režimu. Vyberte požadovanou kvalitu vstupního síťového napájení. Dobrá: Jednotka UPS bude častěji přecházet na bateriové napájení, aby zajistila nejsouměrnější napájení připojeného zařízení. Uspokojivá: Jednotka UPS bude tolerovat určitá kolísání napětí. Nízká: Jednotka UPS bude tolerovat více kolísání při napájení a na bateriové napájení bude přecházet méně často. Pokud neznáte kvalitu místního síťového napájení nebo pokud je připojené zařízení citlivé na kolísání napětí, nastavte úroveň citlivosti Dobrá v rozšířené nabídce. Typ nabídky Standardní Datum Datum výroby UPS + 90 dní Standardní nebo rozšířená MM-RRRR Rozšířené nabídky obsahují všechny parametry. Standardní nabídky zobrazují omezený soubor nabídek a možností. Zadejte aktuální datum. Smart-UPS X 2000/2200/3000 Vstř. XL 120/208/230/240 Vstř. věžové jednotky/pro montáž do regálu 4U 9

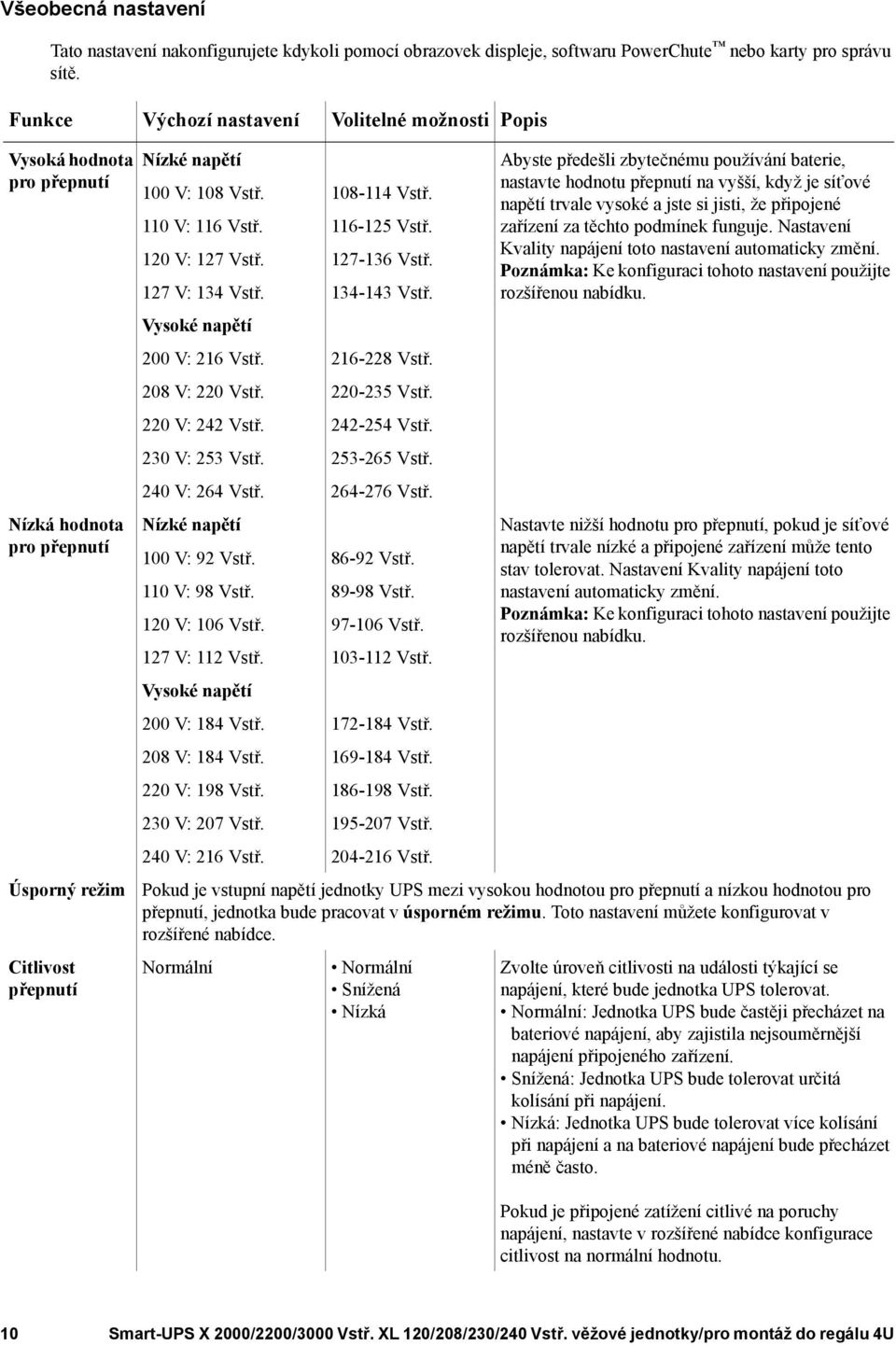

11 Všeobecná nastavení Tato nastavení nakonfigurujete kdykoli pomocí obrazovek displeje, softwaru PowerChute nebo karty pro správu sítě. Funkce Výchozí nastavení Volitelné možnosti Popis Vysoká hodnota pro přepnutí Nízká hodnota pro přepnutí Nízké napětí 100 V: 108 Vstř Vstř. 110 V: 116 Vstř Vstř. 120 V: 127 Vstř Vstř. 127 V: 134 Vstř Vstř. Vysoké napětí 200 V: 216 Vstř Vstř. 208 V: 220 Vstř Vstř. 220 V: 242 Vstř Vstř. 230 V: 253 Vstř Vstř. 240 V: 264 Vstř Vstř. Nízké napětí 100 V: 92 Vstř Vstř. 110 V: 98 Vstř Vstř. 120 V: 106 Vstř Vstř. 127 V: 112 Vstř Vstř. Vysoké napětí 200 V: 184 Vstř Vstř. 208 V: 184 Vstř Vstř. 220 V: 198 Vstř Vstř. 230 V: 207 Vstř Vstř. 240 V: 216 Vstř Vstř. Abyste předešli zbytečnému používání baterie, nastavte hodnotu přepnutí na vyšší, když je síťové napětí trvale vysoké a jste si jisti, že připojené zařízení za těchto podmínek funguje. Nastavení Kvality napájení toto nastavení automaticky změní. Poznámka: Ke konfiguraci tohoto nastavení použijte rozšířenou nabídku. Nastavte nižší hodnotu pro přepnutí, pokud je síťové napětí trvale nízké a připojené zařízení může tento stav tolerovat. Nastavení Kvality napájení toto nastavení automaticky změní. Poznámka: Ke konfiguraci tohoto nastavení použijte rozšířenou nabídku. Úsporný režim Pokud je vstupní napětí jednotky UPS mezi vysokou hodnotou pro přepnutí a nízkou hodnotou pro přepnutí, jednotka bude pracovat v úsporném režimu. Toto nastavení můžete konfigurovat v rozšířené nabídce. Citlivost přepnutí Normální Normální Snížená Nízká Zvolte úroveň citlivosti na události týkající se napájení, které bude jednotka UPS tolerovat. Normální: Jednotka UPS bude častěji přecházet na bateriové napájení, aby zajistila nejsouměrnější napájení připojeného zařízení. Snížená: Jednotka UPS bude tolerovat určitá kolísání při napájení. Nízká: Jednotka UPS bude tolerovat více kolísání při napájení a na bateriové napájení bude přecházet méně často. Pokud je připojené zatížení citlivé na poruchy napájení, nastavte v rozšířené nabídce konfigurace citlivost na normální hodnotu. 10 Smart-UPS X 2000/2200/3000 Vstř. XL 120/208/230/240 Vstř. věžové jednotky/pro montáž do regálu 4U

12 Funkce Výchozí nastavení Volitelné možnosti Popis Výstraha krátké doby chodu Datum poslední výměny baterie 150 s Hodnota nastavená v sekundách Datum nastavené z výroby Jakmile zbývající doba chodu dosáhne této úrovně, jednotka UPS vydá zvukový alarm. V případě výměny bateriového modulu toto datum resetujte. Zvukový alarm Zapnutý zapnutý/vypnutý UPS potlačí všechny akustické alarmy, je-li nastavení na Vypnutý nebo jsou-li stisknutá tlačítka na displeji. Ztlumení displeje Nastavení intervalu autotestu Resetování na výrobní nastavení Stále zapnutý Při spuštění a potom každých 14 dnů Stále zapnutý Automatické ztlumení Automatické vypnutí Poslední test + 14 dní Poslední test + 7 dní Zapnutí + 14 dní Zapnutí + 7 dní Pouze při spuštění Nikdy Pro úsporu energie se panel displeje při nečinnosti ztlumí nebo zhasne. Panel displeje se znovu plně rozsvítí, když se změní stav jednotky UPS v důsledku události nebo po dotyku panelu displeje. Interval, v němž zdroj UPS bude provádět autotest. Provedení autotestu vyžaduje, aby byly baterie nabity alespoň na 70 % kapacity. Ne Ano/Ne Obnovení výchozích výrobních nastavení jednotky UPS. Smart-UPS X 2000/2200/3000 Vstř. XL 120/208/230/240 Vstř. věžové jednotky/pro montáž do regálu 4U 11

13 Komutované výstupní skupiny Poznámka: Komutované výstupní skupiny poskytuje záložní napájení z baterie připojenému vybavení. Základní informace U skupin Komutované výstupní skupiny lze nakonfigurovat nezávislé vypnutí, zapnutí, odstavení, uvedení do spánku nebo restart připojeného zařízení. Skupiny Komutované výstupní skupiny lze ovládat následujícím způsobem: Vypnout: Okamžité odpojení od napájení a restartování je možné pouze ručním příkazem Zapnout: Okamžité připojení ke zdroji napájení Ukončit: Postupné odpojení napájení a automatické připojení napájení v daném pořadí poté, až bude síťové napájení znovu dostupné Restartovat: Vypnutí a opakované spuštění Režim spánku: Restartování po dlouhém zpoždění Skupiny Komutované výstupní skupiny lze dále nakonfigurovat pro následující operace: Zapnout nebo vypnout v určeném pořadí Automaticky vypnout nebo ukončit, nastanou-li různé podmínky Používání komutovaných výstupních skupin 1. Připojte důležité zařízení ke komutované výstupní skupině. 2. Periferní zařízení připojte k dalším Komutované výstupní skupiny. Během výpadku napájení lze z důvodu prodloužení chodu bateriového napájení nedůležitá zařízení nastavit tak, aby se vypnula po krátké době Pokud má zařízení závislé periferie, které se musí restartovat nebo vypínat v určitém pořadí (např. ethernetové připojení se musí restartovat před připojením k serveru), zapojte zařízení do samostatných skupin Zařízení, které je potřeba restartovat nezávisle na ostatních zařízeních, by mělo být připojeno do samostatné skupiny 3. Prostřednictvím Konfigurační nabídky nakonfigurujte způsob reakce skupiny Komutované výstupní skupiny v případě výpadku proudu. 12 Smart-UPS X 2000/2200/3000 Vstř. XL 120/208/230/240 Vstř. věžové jednotky/pro montáž do regálu 4U

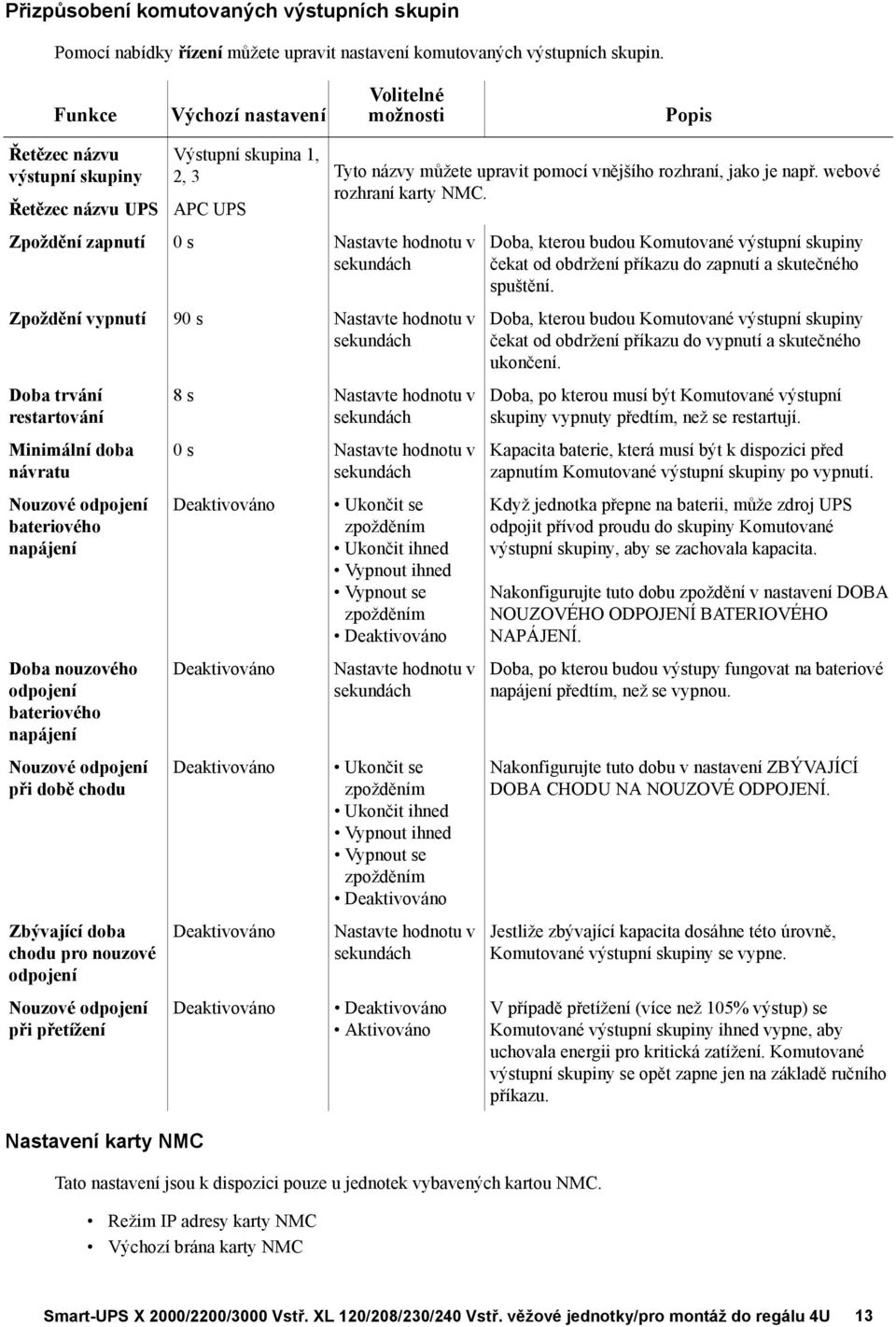

14 Přizpůsobení komutovaných výstupních skupin Pomocí nabídky řízení můžete upravit nastavení komutovaných výstupních skupin. Funkce Výchozí nastavení Volitelné možnosti Popis Řetězec názvu výstupní skupiny Řetězec názvu UPS Nastavení karty NMC Výstupní skupina 1, 2, 3 Tyto názvy můžete upravit pomocí vnějšího rozhraní, jako je např. webové rozhraní karty NMC. APC UPS Zpoždění zapnutí 0 s Nastavte hodnotu v sekundách Zpoždění vypnutí 90 s Nastavte hodnotu v sekundách Doba trvání restartování Minimální doba návratu Nouzové odpojení bateriového napájení Doba nouzového odpojení bateriového napájení Nouzové odpojení při době chodu Zbývající doba chodu pro nouzové odpojení Nouzové odpojení při přetížení 8 s Nastavte hodnotu v sekundách 0 s Nastavte hodnotu v sekundách Deaktivováno Deaktivováno Deaktivováno Deaktivováno Deaktivováno Tato nastavení jsou k dispozici pouze u jednotek vybavených kartou NMC. Režim IP adresy karty NMC Výchozí brána karty NMC Ukončit se zpožděním Ukončit ihned Vypnout ihned Vypnout se zpožděním Deaktivováno Nastavte hodnotu v sekundách Ukončit se zpožděním Ukončit ihned Vypnout ihned Vypnout se zpožděním Deaktivováno Nastavte hodnotu v sekundách Deaktivováno Aktivováno Doba, kterou budou Komutované výstupní skupiny čekat od obdržení příkazu do zapnutí a skutečného spuštění. Doba, kterou budou Komutované výstupní skupiny čekat od obdržení příkazu do vypnutí a skutečného ukončení. Doba, po kterou musí být Komutované výstupní skupiny vypnuty předtím, než se restartují. Kapacita baterie, která musí být k dispozici před zapnutím Komutované výstupní skupiny po vypnutí. Když jednotka přepne na baterii, může zdroj UPS odpojit přívod proudu do skupiny Komutované výstupní skupiny, aby se zachovala kapacita. Nakonfigurujte tuto dobu zpoždění v nastavení DOBA NOUZOVÉHO ODPOJENÍ BATERIOVÉHO NAPÁJENÍ. Doba, po kterou budou výstupy fungovat na bateriové napájení předtím, než se vypnou. Nakonfigurujte tuto dobu v nastavení ZBÝVAJÍCÍ DOBA CHODU NA NOUZOVÉ ODPOJENÍ. Jestliže zbývající kapacita dosáhne této úrovně, Komutované výstupní skupiny se vypne. V případě přetížení (více než 105% výstup) se Komutované výstupní skupiny ihned vypne, aby uchovala energii pro kritická zatížení. Komutované výstupní skupiny se opět zapne jen na základě ručního příkazu. Smart-UPS X 2000/2200/3000 Vstř. XL 120/208/230/240 Vstř. věžové jednotky/pro montáž do regálu 4U 13

15 Nouzové vypnutí Základní informace Nouzové vypnutí (EPO) je bezpečnostní funkce, která okamžitě odpojí všechna připojená zařízení od síťového napájení. Jednotka UPS se ihned vypne a nepřepne se na bateriové napájení. Každou jednotku UPS zapojte do spínače nouzového vypnutí. V konfiguracích s více paralelně připojenými jednotkami musí být každá jednotka UPS připojena ke spínači EPO. Jednotku UPS je nezbytné restartovat, aby se obnovilo napájení připojeného zařízení. Stiskněte tlačítko ON/OFF na čelním panelu jednotky UPS. Normálně rozepnuté kontakty POZOR NEBEZPEČÍ POŠKOZENÍ ZAŘÍZENÍ NEBO ZRANĚNÍ OSOB Dodržte veškeré místní a státní elektrotechnické předpisy. Zapojení pevných obvodů musí provést kvalifikovaný elektrikář. Jednotku UPS připojujte vždy k uzemněné zásuvce. V případě zanedbání těchto pokynů může dojít k poškození zařízení a k menšímu nebo střednímu zranění 1. Jestliže jsou kontakty spínače nebo relé nouzového vypnutí normálně rozepnuté, vložte vodiče od spínače nebo kontaktů ke kolíkům 1 a 2 svorkovnice nouzového vypnutí. Použijte vodič AWG. 2. Vodiče zajistěte utažením šroubů. Dojde-li k sepnutí kontaktů, jednotka UPS se vypne a odpojí se napájení připojených zařízení. gen0887a Normálně sepnuté kontakty 1. Jestliže jsou kontakty spínače nebo relé nouzového vypnutí normálně sepnuté, vložte vodiče od spínače nebo kontaktů ke kolíkům 2 a 3 svorkovnice nouzového vypnutí. Použijte vodič AWG. 2. Mezi kolíky 1 a 2 vložte propojku. Vodiče zajistěte utažením tří šroubů v místech 1, 2 a 3. Dojde-li k rozepnutí kontaktů, jednotka UPS se vypne a odpojí se napájení připojených zařízení. Poznámka: Kolík 1 je zdroj napájení pro obvod nouzového vypnutí a zajišťuje několik miliampérů napájení 24 V. Je-li použita konfigurace nouzového vypnutí s normálně sepnutými kontakty, spínač nebo relé nouzového vypnutí by měly být dimenzovány pro suché aplikace obvodů a jmenovitý výkon by měl být pro aplikace s nízkým napětím a nízkým proudem. Z toho vyplývá, že kontakty jsou pozlacené. Rozhraní nouzového vypnutí je obvodem bezpečného zvláště nízkého napětí (SELV). Rozhraní jednotky nouzového vypnutí připojujte pouze k dalším obvodům SELV. Rozhraní nouzového vypnutí monitoruje obvody, které nemají stanovený napěťový potenciál. Obvody SELV jsou řízeny spínačem nebo relé řádně izolovaným od síťového napájení. Abyste zabránili poškození jednotky UPS, nepřipojujte rozhraní nouzového vypnutí k jinému obvodu než SELV. Pro připojení jednotky UPS ke spínači nouzového vypnutí použijte jeden z těchto typů kabelů. CL2: Kabel třídy 2 pro všeobecné použití. CL2P: Přetlakový kabel pro použití v trubkách, sběrných potrubích a dalších prostorech určených k vedení atmosférického vzduchu. CL2R: Stoupací kabel pro svislé vedení v mezipodlažní šachtě. CLEX: Kabel pro omezené použití v obytných domech a kabelových kanálech. Instalace v Kanadě: Používejte pouze kabel s osvědčením CSA, typ ELC (ovládací kabel na velmi nízké napětí). Instalace v jiných zemích, než jsou Kanada a USA: Použijte standardní nízkonapěťový kabel v souladu s národními a místními předpisy. gen0888a 14 Smart-UPS X 2000/2200/3000 Vstř. XL 120/208/230/240 Vstř. věžové jednotky/pro montáž do regálu 4U

16 Odstraňování závad Problém a možná příčina Řešení Jednotka UPS se nechce zapnout nebo není žádný výstup Jednotka nebyla zapnuta. Jednotka UPS není připojena k síťovému napájení. Došlo ke spuštění jističe vstupního obvodu. Jednotka ukazuje velmi nízké nebo žádné napětí sítě. Baterie není řádně připojena. Interní porucha jednotky UPS. Stiskněte jedenkrát tlačítko Zapnutí, abyste UPS zapnuli. Zkontrolujte, zda je napájecí kabel řádně připojen k jednotce a do síťového napájení. Snižte zatížení na jednotce UPS. Odpojte nedůležitá zařízení a resetujte jistič. Zkontrolujte napájení UPS ze sítě připojením stolní lampičky. Pokud je světlo velmi slabé, zkontrolujte napětí v síti. Zajistěte, aby byla baterie bezpečně připojena. Jednotku UPS nepoužívejte. Odpojte jednotku UPS a nechte ji opravit. Jednotka UPS pracuje na bateriové napájení, zatímco je připojena k síťovému napájení Došlo ke spuštění jističe vstupního obvodu. Velmi vysoké, velmi nízké nebo deformované sdružené napětí na vstupu. Odpojte nedůležitá zařízení a resetujte jistič. Zapojte jednotku UPS do jiné síťové zásuvky v jiném obvodu. Vyzkoušejte vstupní napětí měřičem síťového napětí. Pokud je přijatelné pro připojená zařízení, snižte citlivost jednotky UPS. Jednotka UPS pípá Jednotka UPS normálně funguje. Žádné. Jednotka UPS chrání připojená zařízení. Jednotka UPS nezajišťuje předpokládanou záložní dobu Baterie jednotky UPS je slabá kvůli nedávnému výpadku proudu nebo se již blíží ke konci své životnosti. Došlo k přetížení UPS. Nabijte baterii. Baterie vyžadují dobití po delším výpadku napájení ze sítě; jejich životnost se zkracuje při častém provozu nebo při provozu za zvýšené teploty. Pokud se blíží konec životnosti baterie, zvažte její výměnu, i když ještě nesvítí indikátor LED výměny baterie. Zkontrolujte stav zatížení jednotky na displeji. Odpojte nedůležitá zařízení, např. tiskárny. Indikátory LED na displejovém rozhraní následně zablikají Zdroj UPS byl dálkově vypnut pomocí softwaru nebo volitelné přídavné karty. Žádné. UPS se automaticky znovu spustí, jakmile se obnoví dodávka energie z veřejné sítě. Indikátor poruchy LED svítí, jednotka UPS zobrazuje poruchové hlášení a trvale pípá Interní porucha jednotky UPS. Jednotku UPS nepoužívejte. Vypněte jednotku UPS a nechte ji opravit. Všechny indikátory LED svítí a zdroj UPS je zapojen do zásuvky na zdi Smart-UPS X 2000/2200/3000 Vstř. XL 120/208/230/240 Vstř. věžové jednotky/pro montáž do regálu 4U 15

17 Problém a možná příčina Jednotka UPS je odstavená a baterie je vybitá v důsledku delšího výpadku dodávky energie. Řešení Žádné. Jednotka UPS se vrátí do normálního provozu, jakmile se obnoví dodávka ze sítě a baterie se dostatečně dobije. Svítí indikátor LED výměny baterie Baterie je málo nabitá. Vyměněná baterie není řádně připojena. Dobíjejte baterii po dobu alespoň 4 hodin. Poté proveďte autotest. Pokud se dobitím baterie problém neodstraní, vyměňte ji. Zajistěte, aby byl konektor baterie bezpečně připojen. Displejové rozhraní hlásí závadu kabeláže místa instalace Je detekováno například chybějící uzemnění, prohození nulového a fázového vodiče a přetížení nulového obvodu. Pokud jednotka UPS signalizuje poruchu elektroinstalace v budově, musí kvalifikovaný elektrikář prohlédnout elektrické rozvody v budově. Relevantní pouze pro modely 120 V. 16 Smart-UPS X 2000/2200/3000 Vstř. XL 120/208/230/240 Vstř. věžové jednotky/pro montáž do regálu 4U

18 Servis a přeprava Pokud jednotka vyžaduje servis, nevracejte ji prodejci. Postupujte tímto způsobem: 1. Přečtěte si část Odstraňování problémů v příručce jednotky UPS a ujistěte se, že nejde o žádný z běžných problémů. 2. Pokud se vám nepodaří problém odstranit, obraťte se na podporu pro zákazníky společnosti APC by Schneider Electric na internetové stránce APC by Schneider Electric a. Poznamenejte si číslo modelu, sériové číslo a datum zakoupení. Model a sériové číslo najdete na zadním panelu jednotky a u některých modelů je lze zobrazit i na displeji. b. Zavolejte službu zákazníkům společnosti APC by Schneider Electric a technik se pokusí problém vyřešit po telefonu. Jestliže to nebude možné, technik vám vystaví číslo RMA (oprávnění k vrácení materiálu). c. Je-li jednotka v záruce, opravy jsou bezplatné. d. Servisní postupy a postup vrácení materiálu se mohou v jednotlivých zemích lišit. Pokyny platné pro příslušnou zemi naleznete na webových stránkách společnosti APC by Schneider Electric. 3. Při přeprave jednotku pokud možno vždy zabalte do původního obalu, abyste předešli poškození. Při balení nikdy nepoužívejte pěnové kuličky. Záruka se nevztahuje na poškození vzniklá při přepravě. a. Vždy před přepravou ODPOJTE UPS BATERIE. Předpisy ministerstva dopravy USA (Department of Transportation, DOT) a sdružení IATA (International Air Transport Association) požadují, aby byly baterie UPS před odesláním odpojeny. Vnitřní baterie mohou v UPS zůstat. b. Produkty typu eterní sada baterií jsou zbaveny energie potom, co byly odpojeny od příslušné jednotky UPS. Není proto před přepravou nutné odpojovat vnitřní baterie. Ne všechny jednotky využívají eterní sadu baterií. 4. Na vnější stranu obalu napište číslo RMA, které vám poskytl technik podpory pro zákazníky. 5. Odešlete jednotku zpět s předplaceným poštovným a pojištěním na adresu, kterou vám sdělí podpora pro zákazníky. Přeprava jednotky 1. Vypněte a odpojte všechna připojená zařízení. 2. Odpojte jednotku od sítě. 3. Odpojte všechny vnitřní i eterní baterie (pokud jsou nainstalovány). 4. Respektujte pokyny pro přepravu uvedené v kapitole Servis. Smart-UPS X 2000/2200/3000 Vstř. XL 120/208/230/240 Vstř. věžové jednotky/pro montáž do regálu 4U 17

19 Dvouletá omezená záruka výrobce Společnost Schneider Electric IT Corporation (SEIT) poskytuje na své výrobky záruku proti závadám na materiálu a provedení po dobu tří (3) let od data zakoupení výrobku s výjimkou baterií, na které se poskytuje záruka po dobu dvou (2) let od data zakoupení. Povinnosti společnosti SEIT v rámci této záruky jsou omezeny na opravu nebo výměnu vadných výrobků podle vlastního uvážení. Oprava nebo výměna vadného produktu nebo jeho dílů neprodlužuje původní záruční dobu. Tato záruka platí pouze pro původního kupujícího, který musí výrobek do deseti dnů od data zakoupení náležitě zaregistrovat. Produkty lze registrovat online na webu warranty.apc.com. Společnost SEIT neponese na základě této záruky žádnou odpovědnost, pokud zkoušky a šetření odhalí, že údajná vada produktu neeistuje nebo byla způsobena uživatelem nebo jakoukoli třetí osobou v důsledku nesprávného použití, nedbalosti, nesprávné instalace, zkoušení, obsluhy nebo použití produktu v rozporu s doporučeními nebo specifikacemi společnosti SEIT. Společnost SEIT dále není odpovědná za závady, které vzniknou v důsledku: 1) neoprávněných pokusů o opravu nebo úpravu produktu, 2) nesprávného nebo nepřiměřeného elektrického napětí nebo zapojení, 3) nevhodných provozních podmínek na místě, 4) zásahu vyšší moci, 5) vystavení působení vlivu živlů nebo 6) krádeže. Společnost SEIT neponese v rámci této záruky žádnou odpovědnost v případech, kdy dojde k úpravě, poškození nebo odstranění sériového čísla. KROMĚ VÝŠE UVEDENÝCH ZÁRUK NEEXISTUJÍ ŽÁDNÉ ZÁRUKY, VÝSLOVNÉ NEBO PŘEDPOKLÁDANÉ, ZE ZÁKONA NEBO JINAK, VZTAHUJÍCÍ SE NA PRODUKTY PRODANÉ, OPRAVENÉ NEBO POSKYTNUTÉ PODLE TÉTO DOHODY NEBO V SOUVISLOSTI S NÍ. SPOLEČNOST SEIT ODMÍTÁ VEŠKERÉ PŘEDPOKLÁDANÉ ZÁRUKY OBCHODOVATELNOSTI, SPOKOJENOSTI A VHODNOSTI PRO KONKRÉTNÍ ÚČEL. VÝSLOVNÉ ZÁRUKY SPOLEČNOSTI SEIT NEBUDOU ROZŠÍŘENY, OMEZENY ANI JINAK OVLIVNĚNY A SPOLEČNOSTI SEIT NEVZNIKNE ŽÁDNÁ POVINNOST ANI ODPOVĚDNOST NA ZÁKLADĚ POSKYTNUTÍ TECHNICKÝCH ČI JINÝCH DOPORUČENÍ NEBO SLUŽEB V SOUVISLOSTI S PRODUKTY. VÝŠE UVEDENÉ ZÁRUKY A NÁPRAVNÁ OPATŘENÍ JSOU VÝLUČNÉ A NAHRAZUJÍ VEŠKERÉ JINÉ ZÁRUKY A NÁPRAVNÁ OPATŘENÍ. VÝŠE UVEDENÉ ZÁRUKY PŘEDSTAVUJÍ JEDINOU ODPOVĚDNOST SPOLEČNOSTI SEIT A VÝHRADNÍ NÁPRAVNÉ OPATŘENÍ KUPUJÍCÍHO ZA JAKÉKOLI PORUŠENÍ TĚCHTO ZÁRUK. ZÁRUKY FIRMY SEIT SE TÝKAJÍ POUZE PŮVODNÍHO KUPUJÍCÍHO A NETÝKAJÍ SE ŽÁDNÝCH TŘETÍCH STRAN. SPOLEČNOST SEIT, JEJÍ PŘEDSTAVITELÉ, ŘEDITELÉ, POBOČKY ANI ZAMĚSTNANCI V ŽÁDNÉM PŘÍPADĚ NEODPOVÍDAJÍ ZA ŽÁDNÉ NEPŘÍMÉ, ZVLÁŠTNÍ ANI NÁSLEDNÉ ŠKODY NEBO ŠKODY S REPRESIVNÍ FUNKCÍ VZNIKLÉ PŘI POUŽÍVÁNÍ, SERVISU NEBO INSTALACI PRODUKTŮ, AŤ UŽ TAKOVÉ ŠKODY VZNIKNOU ZE SMLUVNÍCH NEBO CIVILNÍCH DELIKTŮ, BEZ OHLEDU NA VINU, NEDBALOST NEBO STRIKTNÍ ODPOVĚDNOST NEBO NA TO, ZDA BYLA SPOLEČNOST SEIT PŘEDEM UPOZORNĚNA NA MOŽNOST JEJICH VZNIKU. SPOLEČNOST SEIT NEODPOVÍDÁ ZEJMÉNA ZA JAKÉKOLI NÁKLADY, NAPŘÍKLAD UŠLÉ ZISKY NEBO PŘÍJMY (PŘÍMÉ ČI NEPŘÍMÉ), ZTRÁTU ZAŘÍZENÍ, NEMOŽNOST POUŽÍVAT ZAŘÍZENÍ, ZTRÁTU SOFTWARU, ZTRÁTU DAT, NÁKLADY ZA NÁHRADY, NÁROKY TŘETÍCH STRAN ATD. TATO OMEZENÁ ZÁRUKA NIJAK NEVYLUČUJE ANI NEOMEZUJE ODPOVĚDNOST SPOLEČNOSTI SEIT ZA SMRT NEBO ZRANĚNÍ OSOB VYPLÝVAJÍCÍ Z JEJÍ NEDBALOSTI NEBO ZE ZKRESLENÍ SKUTEČNOSTI DO TÉ MÍRY, ABY MOHLA BÝT VYLOUČENA NEBO OMEZENA PLATNÝM ZÁKONEM. Chcete-li objednat servis v rámci záruky, musíte si od oddělení zákaznické podpory vyžádat číslo RMA. Zákazníkům je v záležitostech záručních reklamací k dispozici celosvětová síť zákaznické podpory společnosti SEIT na webové stránce Zvolte svou zemi z rozbalovací nabídky zemí. Otevřete kartu Podpora kliknutím na odkaz v horní části webové stránky. Zobrazí se kontaktní informace týkající se zákaznické podpory ve vaší oblasti. Produkty se musí vracet s předplacenými přepravními poplatky, krátkým popisem problému a prodejní stvrzenkou s vyznačeným datem a místem zakoupení.

20 Celosvětová zákaznická podpora společnosti APC by Schneider Electric Bezplatnou podporu pro zákazníky používající tento nebo jakýkoli jiný výrobek společnosti APC by Schneider Electric získáte jedním z následujících způsobů: Na webových stránkách společnosti APC by Schneider Electric můžete najít dokumenty obsažené v databázi znalostí společnosti APC by Schneider Electric a odeslat své požadavky na zákaznickou podporu. (podnikové ústředí) Informace o podpoře pro zákazníky rovněž získáte po připojení na lokalizované webové stránky společnosti APC by Schneider Electric pro příslušné země. Globální podpora vyhledávání v databázi znalostí společnosti APC by Schneider Electric a využívání systému elektronické-podpory. Středisko zákaznické podpory společnosti APC by Schneider Electric můžete kontaktovat i telefonicky nebo elektronickou poštou. Střediska v jednotlivých zemích: kontaktní údaje najdete na webové stránce contact. Informace o tom jak získat místní zákaznickou podporu vám sdělí zástupce nebo distributor společnosti APC by Schneider Electric, u něhož jste výrobek značky APC by Schneider Electric zakoupili. Vybrané modely mají ENERGY STAR kvalifikaci. Víc informací na APC by Schneider Electric. Název APC, logo APC, Smart-UPS a PowerChute vlastní společnosti Schneider Electric Industries S.A.S. nebo jejich sesterské společnosti. Všechny ostatní ochranné známky jsou majetkem jejich příslušných vlastníků. CS B 03/2013
