A Konstrukce mapy 15, Mapová osnova ODPO CÍL OTÁZKA VÁHA SKÓRE VĚĎ

Transkript

1 A Konstrukce mapy P CÍL 1. Mapová osnova OTÁZKA VÁHA SKÓRE 15,00 1 G: Variabilnost tvorby mapové osnovy (max. 10 %) Q: Lze nastavit mapovou osnovu? 1 0,10 0,10 2 G: Kartografická mapová osnova (max. 80 %) M1: 0 - ne Q1: Lze nastavit mapovou osnovu v konkrétním kartografickém zobrazení? 1 0,16 0,16 M2: 1 - jen jedno Q2: Kolik kartografických zobrazení lze použít? 2 0,16 0, a více M3-4: 0 - ne Q3: Lze nastavit mezinárodní kartografické zobrazení? 1 0,16 0,16 Q4: Lze nastavit národní kartografické zobrazení? 1 0,16 0,16 Vztáhnout k zemi uživatele-hodnotitele. 3 G: Nekartografická mapová osnova (max. 10 %) Q: Lze nastavit mapovou osnovu ve formě anamorfní konstrukce (schématu) bodů, čar nebo areálů? 0 0,10 0,00 Celkem 2,70 2. Refereční systém mapového pole 4,00 1 G: Standardnost refrenčního systému (max. 10 %) Q: Lze nastavit referenční mezinárodní/národní systémy (DATUMS) mapového pole libovolně? 1 0,10 0,10 3,00 VYSVĚTLIVKY Mapová osnova - geometricko-grafický základ mapy, resp. systém pevných konštrukčných bodů nebo čar vymezujících mapové pole (souřadnicová síť, vnitřní rám mapy, několik opěrných bodů, hranice států). Poznámka: V programech jde obvykle o definovaní vlastností mapového okna. Kartografické zobrazení - matematicky definované vztahy mezi identickými body na dvou referenčních plochách nebo na referenční a zobrazovací ploše Souřadnice x,y konstrukčních prvků pole mapy nejsou funkcí zeměpisných souřadnic, ale jiné neprostorové funkce (např. plochy jsou přímo úměrné počtu obyvatelů, délky přepravním nákladům apod.) DATUM - specifická vlastnost referenčního systému (model geoidu včetně souřadnicového, výškového, tíhového/geodetického systému a dalších charakteristik) Parametr nebo sada parametrů, které slouží jako reference nebo základ pro výpočet jiných parametrů. 2 G: Souřadnicový systém (max. 40 %) M1: 0 - ne Q1: Lze nastavit referenční souřadnicový systém mapového pole různě? Geografický, pravoúhlý prostorový, kartografický souřad. systém 1 0,10 0,10 M2: 0-1 Q2: Kolik typů souřadnicových systémů lze nastavit? 1 0,10 0, a více systémů M3: 0 - ne Q3: Lze nastavit národní souřadnicový systém? 1 0,10 0,10 Vztáhnout k zemi uživatele-hodnotitele. 3 G: Souřadnicová síť (max. 20 %) Q1: Lze nastavit souřadnicová síť mapového pole různě? 1 0,10 0,10 Geografická, kartografická. Q2: Lze nastavit pomocná orientační síť mapového pole? 1 0,10 0,10 Pomocná (kilometrová,...). 4 G: Výškový systém (max. 20 %) Q1: Lze nastavit různý referenční výškový systém mapového pole? 0 0,10 0,00 Mezinárodní a národní. Q2: Lze nastavit národní výškový systém mapového pole? 0 0,10 0,00 5 G: Generování kladu listů - nomenklatury (max. 20 %) Q1: Lze generovat síť kladu mapových listů (nomenklaturní systém) mezinárodních map v mapové osnově? Nomenklatura - označení mapového listu/sekce v kladu mapových listů mapového díla. Klad listů - způsob rozdělení a uspořádání souvislého mapového díla na jednotlivé mapové 0 0,10 0,00 listy. Q2: Lze generovat síť kladu mapových listů (nomenklaturní systém) národních mapových děl v mapové osnově? 0 0,10 0,00 Mapové dílo - souhrn mapových listů souvisle pokrývající území (státu, Země), jehož zobrazení v daném měřítku není možné na jedné mapě (série map). Celkem 2,40

2 A Konstrukce mapy P CÍL OTÁZKA VÁHA SKÓRE VYSVĚTLIVKY 3. Transformace mapové osnovy 4,00 1 G: Transformace kartografického zobrazení (max. 20 %) Q: Lze transformovat kartografická zobrazení navzájem? 1 0,20 0,20 2 G: Transformace souřadnicového systému (max. 20 %) Q: Lze transformovat souřadnicové systémy navzájem? 1 0,20 0,20 3 G: Transformace souřadnicové sítě (max. 10 %) Q: Lze transformovat geografické/kartografické/orientační pomocné sítě navzájem? 0 0,10 0,00 4 G: Analytické transformace (max. 20 %) Q: Lze použít přímé (analytické) transformace využívající kartografické zobrazovací rovnice? 1 0,20 0,20 Kartografické zobrazovací rovnice - matematický přepočet souřadnic bodů referenčních těles (elipsoid, koule) a ploch, resp. konstrukčních prvků mapové osnovy 5 G: Numerické transformace (max. 20 %) M1-4: 0 - ne Q1: Lze použít nepřímé numerické transformace? Nepřímé numerické transformace - podobnostní výpočet na základě souřadnic 1 0,05 0,05 referenčních (identických) bodů v zdrojové a cílové soustavě (ploše) Q2: Lze použít nepřímé numerické lineární transformace? 1 0,05 0,05 Q3: Lze použít afinní (podobnostní) polynomická tranformace prvního Např. Helmertova podobnostní konformní transformace řádu? 1 0,05 0,05 Q4: Lze použít polynomická transformace druhého a třetího řádu? 1 0,05 0,05 6 G: Rozsah transformace (max. 10 %) Q:Lze realizovat transformace i v části mapového pole? 0 0,10 0,00 Tzv. transfomace po částech (segmentech) mapového pole Celkem 3,20 4. Metadata o konstrukci mapy 2,00 1 G: Standardizace generování metadat (max. 100 %) Q: Lze generovat standardizované informace o postupech, metodách, zdrojích a jiných vlastnostech konstrukce mapy? Metainformace o: referenčním a souřadnicovém systému, referečním tělese (ploše), výškovém systému, časovém systému, rozsahu mapového pole, metodách sběru dat a o průběhu a chybách transformací, ,50 0,50 Q: Je použit metadatový standard (ISO/CEN/iný)? 0 0,50 0,00 ISO- celosvětový, CEN - evropský, jiný - open source, národní,... Celkem 1,00 5. Kartometrie 1 G: Zkreslení (max. 10 %) Q: Lze určit kartografické zkreslení v libovolném místě mapového pole? 0 0,10 0,00 2 G: Měřící a konstrukční nástroje (max. 40 %) Q1: Lze libovolně měřit polohu, délku, plochu a objem mapových objektů/znaků v mapovém poli? 1 0,20 0,20 Q2: Lze libovolně konstruovat polohu, délku, plochu a objem mapových objektů/znaků v mapovém poli? 1 0,20 0,20 3 G: Geodetické nástroje (max. 25 %) Q: Lze použít geodetické postupy/úlohy při konstrukci a editaci mapových objektů/znaků v mapovém poli? 0 0,25 0,00 4 G: Rámování mapového pole (max. 25 %) Q: Lze automaticky generovat rám mapového pole? 1 0,25 0,25 Celkem 1,30 CELKEM - A Konstrukce mapy 10,60 2,00 Nástroje pro měření na mapách Přes souřadnice, vzdálenosti, úhly, paralelní konstrukce... Polární metoda, protínaní vzad a vpřed, staničení, odměrky, vyrovnávání výměr,...

3 B Mapové znaky VÁHA SKÓRE 1. Zásoba znaků - mapová signika 1,50 1 G: Disponibilita typů znaků (max. 30 %) M1-3 : 0 - ne Q1: Lze vkládat do mapy bodové znaky? 1 0,15 0,15 Q2: Lze vkládat do mapy liniové znaky? 1 0,15 0,15 Q3: Lze vkládat do mapy areálové znaky? 1 0,15 0,15 2 G: Komplexnost vzorníku znaků (max. 70 %) M1-5 : 0 - ne Q1: Lze vzorník znaků doplňovat uživatelem? 1 0,15 0,15 pattern book, sampler Q2: Je k dispozici rastrový editor znaků? 0 0,15 0,00 Q3: Je k dispozici vektorový editor znaků? 1 0,30 0,30 Q4: Lze editovat předdefinované znaky rastrovým editorem? 0 0,15 0,00 Q5: Lze editovat předdefinované znaky vektorovým editorem? 1 0,30 0,30 Celkem 1,20 2. Bodové znaky 8,00 1 G: Vzorník bodových znaků (max. 2,5 %) Q: Lze vybrat bodový znak libovolně z předdefinovaných vzorníků? 1 0,20 0,20 2 G: Asociativnost znaků (max. 35 %) M1-4: 0 - ne Q1: Obsahuje vzorník nemotivované bodové znaky - geometrické konvexní? 1 0,50 0,50 Q2: Obsahuje vzorník nemotivované bodové znaky - geometrické nekonvexní? 1 0,50 0,50 Q3: Obsahuje vzorník alfanumerické znaky (písmena, názvy, číslice)? 0 0,50 0,00 Q4: Obsahuje vzorník motivované bodové znaky (t.j. symbolické /piktogramové /ikonické /obrázkové)? 0 1,30 0,00 3 G: Grafická variantnost znaků (max. 25 %) M1-4: 0 - ne Q1: Lze změnit barvu bodových znaků? 1 0,50 0,50 Q2: Lze změnit velikost bodových znaků? 1 0,50 0,50 Q3: Lze změnit barevnou nebo rastrovou výplň bodových znaků? VYSVĚTLIVKY 35 Tvorba, použití a umísťování mapových znaků do mapového pole. Znaky s asociací tvaru, barvy a dalších vlastností, které symbolizují zobrazovaný jev nebo objekt. 1 0,50 0,50 Výplň (barva, struktura, textura, rastr) - grafické elementy různého tvaru, velikosti, barvy, uspořádání a orientace. Pozn.: Ukázka rastrů je u cíle 4. Areálové znaky. Q4: Lze změnit úhel natočení bodových znaků? 1 0,50 0,50 4 G: Atributová variantnost znaků (max. 20 %) Q1: Lze změnit parametry bodových znaků na základě hodnot atributů Parametry: velikost, orientace, výplň (barva, rastr), struktura. zobrazovaného jevu/objektu? 1 0,80 0,80 Q2: Lze stupňovitě (spojitě, intervalově) měnit (stupňovat) parametry znaku na základě statistického zpracování atributových hodnot zobrazovaného jevu? 1 0,80 0,80 5 G: Morfografie znaků (max. 12,5 %) Skládání a rozkládání znaku na jeho grafické komponenty a elementy. M1-4: 0 - ne Q1: Lze rozložit bodový znak na elementy? 0 0,25 0,00 Q2: Lze vytvořit složený znak z komponent/elementů jiných bodových znaků? 1 0,25 0,25 Q3: Lze měnit umístění vztažného bodu znaku? 1 0,25 0,25 Q4: Existuje editor tvorby nových bodových znaků? 1 0,25 0,25 Včetně editace výplně znaku a jeho ohraničení. 6 G: Dynamika znaků (max. 5 %) M 1-2: 0 - ne Q1: Lze bodové znaky animovat? 0 0,20 0,00 Q2: Lze bodové znaky animovat na základě atributových dat? 0 0,20 0,00 Celkem 5,55 Změna tvaru, barvy (tónu, jasu sytosti), velikosti, polohy, výplně, orientace, rozložení a složení znaku, kombinace více typů změn, jiné typy animací.

4 B Mapové znaky VÁHA SKÓRE VYSVĚTLIVKY 3. Liniové (čárové) znaky 8,00 1 G: Vzorník liniových znaků (max. 25 %) M1-7: 0 - ne Q1: Lze vybrat liniové znaky z předdefinovaných vzorníků? Vzorníky: počet linií (jedno a víceliniové), barebnost - achromatické, chromatické, barevně kombinované; s výplní - (i prázdné, bez vyplnění prostoru mezi liniemi), s barevnou výplní, 0 0,10 0,00 vzorkem. Q2: Obsahuje vzorník jen jednoliniové znaky? 0 0,30 0,00 Souvislé i nesouvislé linie, včetně vzorkovaných. Q3: Obsahuje vzorník přerušované (nesouvislé) linie? Přerušované linie pravidelně a nepravidelně: tečkované, čárkované, tečko-čárkované 0 0,30 0,00 Q4: Obsahuje vzorník linie s různou tloušťkou? 0 0,40 0,00 Různé tloušťky - zesílení postupné nebo intervalové. Q5: Obsahuje vzorník vzorkované linie? Z geometrických aj. znaků, směrové, zvlněné linie. Q6: Obsahuje vzorník lemovky? Q7: Obsahuje vzorník dvou a víceliniové znaky a jejich varianty? 2 G: Asociativnost znaků (max. 10 %) Q: Obsahuje vzorník motivované liniové znaky? 0 0,30 0,00 0 0,30 0,00 0 0,30 0,00 0 0,80 0,00 Obrysové, plné, s různou (barevnou, vzorkovou) výplní, členěné, s ochranným okolím, s nastavením pozadí a popředí znaku, jiné. Znaky s asociací tvaru, barby a dalších vlastností, které symbolizují zobrazovaný jev nebo objekt. 3 G: Grafická variantnost znaků (max. 25%) M 1-4: 0 - ne Q1: Lze změnit tloušťku liniových znaků? 1 0,50 0,50 Q2: Lze změnit barva liniových znaků? 1 0,50 0,50 Q3: Lze změnit výplň liniových znaků? 0 0,50 0,00 Libovolně použít (konstruovat) barebný tón, jas, sytost nebo použít barvu z palety barev. Výplň (struktura, textura, rastr) - grafické elementy různého tvaru, velikosti, barvy, uspořádání a orientace. Q4: Lze změnit orientaci liniových znaků? 0 0,50 0,00 4 G: Atributová variantnost znaků (max. 20 %) Q1: Lze změnit parametry liniových znaků na základě hodnot atributů Parametry: tloušťka, orientace, výplň (barva, rastr), struktura, délka. 1- ano zobrazovaného jevu/objektu? 1 0,80 0,80 Q2: Lze stupňovitě (spojitě, intervalově) měnit (stupňovat) parametry znaku na základě statistického zpracování atributových hodnot zobrazovaného jevu? 1 0,80 0,80 5 G: Morfografie znaků (max. 15%) M1-5: 0 - ne Q1: Lze rozložit čárový znak na elementy? 0 0,20 0,00 Rozkládání mapového znaku na jeho grafické komponenty a elementy. Q2: Lze vytvořit složený znak z komponent/elementů jiných bodových a liniových znaků? 0 0,40 0,00 Q3: Existuje editor tvorby nových liniových znaků? 0 0,30 0,00 Q4: Lze nastavit odsazení liniového znaku? 1 0,20 0,20 Např. od středu linie, od počátku linie. Jak u jednoduchého znaku tak u složeného znaku odsazení např. druhé linie od první. Q5: Lze nastavit zakončení liniového znaku volitelně? 0 0,10 0,00 Šipkou, mezerou, zaoblením 6 G: Dynamika znaků (max. 5%) Q1: Lze liniové znaky animovat? 0 0,20 0,00 Q2: Lze liniové znaky animovat na základě atributových dat? 0 0,20 0,00 Celkem 2,80 Změna tvaru, barvy (tónu, jasu, sytosti), velikosti, polohy, výpně, orientace, rozložení znaku, složení znaku,... kombinace více typů změn.

5 B Mapové znaky 4. Areálové znaky VÁHA SKÓRE 1 G: Vzorník areálových znaků (max. 10 %) M1-3: 0 - ne Q1: Lze vybrat areálové znaky z předdefinovaných vzorníků? 0 0,10 0,00 Q2: Obsahuje vzorník jen jednoduché areálové znaky? Q3: Obsahuje vzorník složené areálové znaky? 8,00 0 0,30 0,00 VYSVĚTLIVKY Jeden ze dvou typů: 1. zřetelně a jednoznačne vymezené areály (ohraničením, farbou, vzorkem, bodovým znakem) 2. nezřetelně vymezené, prázdné nebo vyplněné areály (barvou, vzorkem/strukturou, bodovým znakem). Obrysové, plné, s různou strukturou výplně, členěné, s ochranným okolím. Tj. zároveň první a druhý typ uvedený výše. 2 G: Asociativnost znaků (max. 7,5 %) Q: Obsahuje vzorník i motivované areálové znaky? 0 0,40 0,00 0 0,60 0,00 Znaky s asociací tvaru, barvy a dalších vlastností, které symbolizujú zobrazovaný jev nebo objekt. 3 G: Grafická variantnost znaků - ohraničení areálu (max. 20 %) M 1-4: 0 - ne Q1: Lze změnit tloušťku ohraničující linie areálového znaku? 1 0,40 0,40 Q2: Lze změnit barvu linie ohraničení areálového znaku? 1 0,40 0,40 Q3: Lze změnit strukturu linie ohraničení areálového znaku? 0 0,40 0,00 Struktura - přerušované linie, vzorkové linie, víceliniové linie, složené linie. Q4: Lze změnit orientaci linie ohraničení areálového znaku? 0 0,40 0,00 Lemovky, orientované znaky 4 G: Grafická variantnost znaků - výplně areálu (max. 30 %) M 1-6: 0 - ne Q1: Lze změnit barva výplně areálového znaku? 1 0,40 0,40 Q2: Lze nastavit liniovou strukturu rastové výplně areálového znaku? 0 0,40 0,00 Q3: Lze nastavit bodovou strukturu rastové výplně areálového znaku? 0 0,40 0,00 Q4: Lze nastavit hustotu rastrové výplně? Vzálenost linií nebo svislou a vodorovnou roztěč bodových znaků. 0 0,40 0,00 Q5: Lze nastavit velikost rastrové výplně? 0 0,40 0,00 Tloušťka linií nebo velikost u bodových znaků. Q6: Lze nastavit orientace rastrové výplně? 0 0,40 0,00 Směr linií nebo natočení bodových znaků. 5 G: Atributová variantnost znaků (max. 20 %) Q1: Lze změniť grafiku areálových znaků na základě hodnot atribútů zobrazovaného jevu/objektu? 1 0,80 0,80 Q2: Lze stupňovitě (spojitě, intervalově) měnit (stupňovat) parametry znaku na základě statistického zpracování atributových hodnot zobrazovaného jevu? 1 0,80 0,80 6 G: Morfografie znaků (max. 7,5 %) M1-3: 0 - ne Q1: Lze rozložit areálový znak na elementy? 0 0,20 0,00 Rozkládání mapového znaku na jeho grafické komponenty a elementy. Q2: Lze skládat (kombinovat) areálové znaky a jejich komponenty/elementy navzájem z více areálových znaků? 0 0,20 0,00 Q3: Existuje editor tvorby nových areálových znaků? 0 0,20 0,00 7 G: Dynamika znaků (max. 5 %) Q1: Lze areálové znaky animovat? 0 0,20 0,00 Q2: Lze areálové znaky animovat na základě atributových dat? 0 0,20 0,00 Celkem 2,80 Změna tvaru, barvy (tónu, jasu, sytosti), velikosti, polohy, výpně, orientace, rozložení znaku, složení znaku, kombinace více typů změn, jiné animace.

6 B Mapové znaky VÁHA SKÓRE VYSVĚTLIVKY 5. Umístění mapových znaků 3,00 Skladba znaků v mapovém poli 1 G: Lokalizace znaků (max. 20%) M 1-2: 0 - ne Q1: Lze znak umístit topograficky? Absolutní topografická lokalizace znaku(ů) na základě geografických nebo kartografických souřadnic - její použití závisí na typu znaku (primárně možná lokalizace u bodových znaků). 2 G: Kolize znaků (max. 80%) M 1-9: 0 - ne Q2: Lze vybrat způsob umístění znaku podle vztažného bodu, resp. linie? Q1: Lze automaticky vyhledat kolize vzájemné polohy jednoho druhu znaku? 1 0,15 0,15 1 0,15 0,15 Schematické umístění - odsazení od bodu, linie. 0 0,30 0,00 Q2: Lze automaticky vyhledat kolize polohy znaků více druhů navzájem? 0 0,40 0,00 Bodových, liniových, plošných znaků. Q3: Lze automaticky řešit kolize vzájemné polohy různých bodových znaků? 0 0,40 0,00 Q4: Lze automaticky řešit kolize vzájemné polohy liniových znaků? 0 0,40 0,00 Q5: Lze automaticky řešit kolize vzájemné polohy plošných znaků? 0 0,30 0,00 Q6: Lze automaticky řešit kolize rastrové výplně překrývajících se areálových znaků? 0 0,20 0,00 Q7: Lze automaticky řešit kolize vzájemné polohy různých znaků 0 0,30 0,00 Q8: Dochází při změně měřítka k automatickému odsouvání znaků? 0 0,20 0,00 Q9: Dochází při změně měřítka k automatické redukci prvků výběrem? 0 0,20 0,00 Celkem 0,30 6. Nastavení barev 6,00 1 G: Paleta barev (max. 30%) M1-5: 0 - ne Q1: Jsou předefinované palety barev? 1 0,50 0,50 Q2: Lze vybrat barvu interaktivně ze souvislé barevné stupnice barev? 0 0,50 0,00 Q3: Lze do palety barev přidávat vlastní barvy k opakovanému použití? 1 0,50 0,50 Q4: Lze pojmenovávat vlastní barvy v paletě? 0 0,20 0,00 Q5: Jsou k dispozici předdefinované palety barev jiných výrobců? 0 0,10 0,00 PANTONE apod. 2 G: Barevné modely (max. 15%) M1-3: 0 - ne Q1: Lze nastavit barvu kódem v modelu RGB? 1 0,30 0,30 Červená, zelená, modrá. Q2: Lze nastavit barvu kódem v modelu HSV? 1 0,30 0,30 Tón, jas, sytost. Q3: Lze nastavit barvu kódem v modelu CMYK? 0 0,30 0,00 Azurová, purpurová, žlutá 3 Průhlednost (transparentnost) (max. 5%) Q1: Lze nastavit průhlednost barvy? 1 0,15 0,15 Q2: Lze nastavit průhlednost znaku nebo vrstvy? 1 0,15 0,15 4 Nastavení "Bez barvy" (max. 10%) Q: Lze nastavit volbu "bez barvy" pro znak, jeho výplň, ohraničení,...? 1 0,60 0,60 5 Barevné stupnice (max. 40%) M1-5: 0 - ne Q1: Je předefinovaná kvalitativní barevná stupnice (různé barvy)? 1 0,50 0,50 Q2: Je předefinovaná barevná tónová (gradační) stupnice? 0 0,50 0,00 Q3: Je předdefinovaná bipolární barevná stupnice? 1 0,50 0,50 Q4: Je předefinovaný barevná stupnice pro výškopis (hypsometrii)? 1 0,50 0,50 Q5: Lze vytvářet vlastní stupnice a ukládat k opakovanému použití? 1 0,40 0,40 Celkem 4,40

7 B Mapové znaky VÁHA SKÓRE VYSVĚTLIVKY 7. Metadatová informace o konstrukci a skladbě mapových znaků 0,50 G: Metadata 1 Q1: Lze generovat standardizovaná informace o postupech, metodách, zdrojích a dalších vlastnostech konstrukce mapových znaků a jejich skladbě? 0 0,25 0,00 Q2: Jedná se o medzinárodní metadatový standard (ISO/CEN/jiný) 0 0,25 0,00 Jiný - národní, open source,... Celkem 0 0,50 0,00 CELKEM - B Mapové znaky 35,00 17,05 Např: typ mapového znaku, identifikátor znaku (způob generování jedinečného identifikačného označení na propojení s atributovou složkou znaku), charakteristika znaku (geometrická, grafická, topologická, atributová, časová), rozlišovací úrovoveň znaku (měřítko max. detailu), anotace/popis znaku, způsob a přesnost lokalizace znaku (polohová a výšková přesnost,...), digitalizační metoda a postup tvorby znaku, statika a dymanika znaku, kartografické metody zpracování znaku, atd.

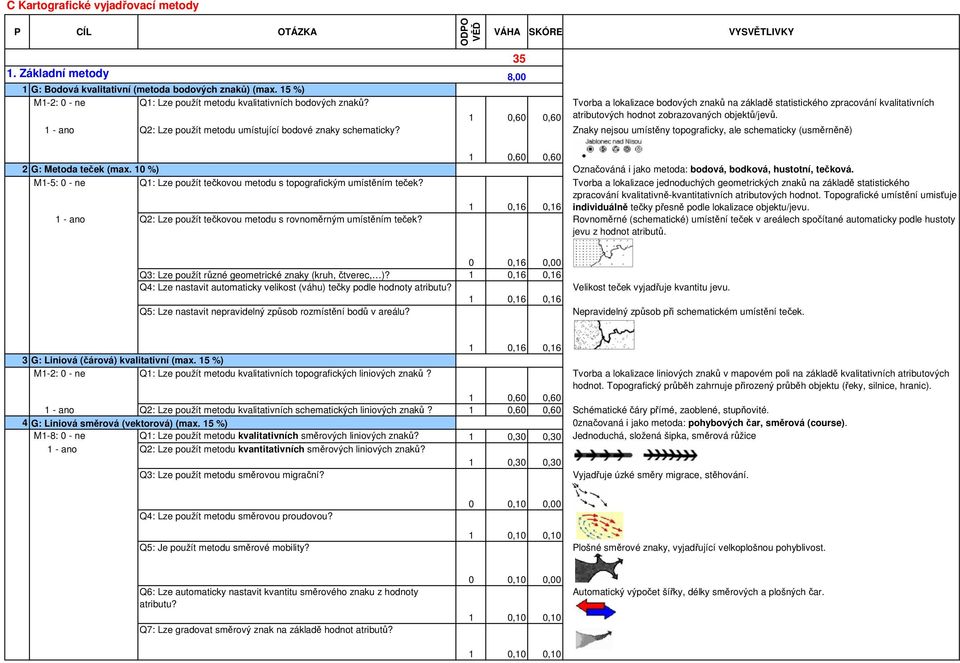

8 C Kartografické vyjadřovací metody 1. Základní metody 1 G: Bodová kvalitativní (metoda bodových znaků) (max. 15 %) Q1: Lze použít metodu kvalitativních bodových znaků? Q2: Lze použít metodu umístující bodové znaky schematicky? VÁHA SKÓRE VYSVĚTLIVKY 35 8,00 1 0,60 0,60 Tvorba a lokalizace bodových znaků na základě statistického zpracování kvalitativních atributových hodnot zobrazovaných objektů/jevů. Znaky nejsou umístěny topograficky, ale schematicky (usměrněně) 1 0,60 0,60 2 G: Metoda teček (max. 10 %) Označováná i jako metoda: bodová, bodková, hustotní, tečková. M1-5: 0 - ne Q1: Lze použít tečkovou metodu s topografickým umístěním teček? Tvorba a lokalizace jednoduchých geometrických znaků na základě statistického zpracování kvalitativně-kvantitativních atributových hodnot. Topografické umístění umisťuje 1 0,16 0,16 individuálně tečky přesně podle lokalizace objektu/jevu. Q2: Lze použít tečkovou metodu s rovnoměrným umístěním teček? Rovnoměrné (schematické) umístění teček v areálech spočítané automaticky podle hustoty jevu z hodnot atributů. 0 0,16 0,00 Q3: Lze použít různé geometrické znaky (kruh, čtverec, )? 1 0,16 0,16 Q4: Lze nastavit automaticky velikost (váhu) tečky podle hodnoty atributu? 1 0,16 0,16 Q5: Lze nastavit nepravidelný způsob rozmístění bodů v areálu? Velikost teček vyjadřuje kvantitu jevu. Nepravidelný způsob při schematickém umístění teček. 3 G: Liniová (čárová) kvalitativní (max. 15 %) Q1: Lze použít metodu kvalitativních topografických liniových znaků? 1 0,16 0,16 Tvorba a lokalizace liniových znaků v mapovém poli na základě kvalitativních atributových hodnot. Topografický průběh zahrnuje přirozený průběh objektu (řeky, silnice, hranic). 1 0,60 0,60 Q2: Lze použít metodu kvalitativních schematických liniových znaků? 1 0,60 0,60 Schématické čáry přímé, zaoblené, stupňovité. 4 G: Liniová směrová (vektorová) (max. 15 %) 0značovaná i jako metoda: pohybových čar, směrová (course). M1-8: 0 - ne Q1: Lze použít metodu kvalitativních směrových liniových znaků? 1 0,30 0,30 Jednoduchá, složená šipka, směrová růžice Q2: Lze použít metodu kvantitativních směrových liniových znaků? 1 0,30 0,30 Q3: Lze použít metodu směrovou migrační? Vyjadřuje úzké směry migrace, stěhování. Q4: Lze použít metodu směrovou proudovou? Q5: Je použít metodu směrové mobility? 0 0,10 0,00 1 0,10 0,10 Plošné směrové znaky, vyjadřující velkoplošnou pohyblivost. Q6: Lze automaticky nastavit kvantitu směrového znaku z hodnoty atributu? Q7: Lze gradovat směrový znak na základě hodnot atributů? 0 0,10 0,00 1 0,10 0,10 1 0,10 0,10 Automatický výpočet šířky, délky směrových a plošných čar.

9 C Kartografické vyjadřovací metody Q8: Je automaticky vytvářená legenda směrových znaků správná? VÁHA SKÓRE VYSVĚTLIVKY 1 0,10 0,10 5 G: Areálová kvalitativní (diskrétní areály) (max. 15 %) Označovaná jako metoda: chorochromatická, barevných odstínů, barevného pozadí. M1-10: 0 - ne Q1: Lze použít metodu kvalitativních topografických areálových znaků? Tvorba nespojitých areálových znaků na základě kvalitativní atributových hodnot. 1 0,12 0,12 Q2: Lze použít metodu kvalitativních schematických areálových znaků? 1 0,12 0,12 Topografické hranice jsou schematizovány do přímých linií. Q3: Lze pracovat s areály, které plně vyplňují plochu mapy? 1 0,12 0,12 Q4: Lze pracovat s areály, které jsou navzájem izolované? 1 0,12 0,12 Q5: Lze pracovat s areály, které se překrývají navzájem? 1 0,12 0,12 Q6: Lze areály označit barvou? 1 0,12 0,12 Q7: Lze areály označit rastrem? 0 0,12 0,00 Q8: Lze areály označit popisem? 1 0,12 0,12 Q9: Lze areály označit bodovým znakem? 1 0,12 0,12 Q10: Lze areály označit lemovkou? 0 0,12 0,00 6 G: Areálová intenzitní (diskrétní areály) (max. 15 %) Označovaná aj ako metoda: kartogramová, choropletová M1-4: 0 - ne Q1: Lze použít metodu kvantitativních intenzitních diskrétních areálů? Tvorba nespojitých areálových znaků na základě statistického zpracování relativních 1 0,30 0,30 kvantitativních atributových hodnot (např. hustoty zalidnění/počet obyvatel na km2). Q2: Lze použít jednoduchou barevnou výplň areálu pro vyjádření kvantity? Intenzita vyjádřená intenzitou barvy. 1 0,30 0,30 Q3: Lze použít zdvojené intenzitní stupně výplně areálu? Intenzita vyjádřená např. intenzitou barvy a navíc hustotou šraf. 0 0,30 0,00 Q4: Lze vyjádřit intenzitu rastrem, jehož parametry jsou automaticky spočítané na základě relativní hodnoty z atributů? 0 0,30 0,00 7 G: Areálová izoliniová metoda (spojité areály) (max.15 %) M1-3: 0 - ne Q1: Lze použít izoliniovou metodu se znázorněním pouze izolinií? Označovaná též metoda izočárová, izogradační, izopletová (USA), vyjádření spojitého jevu. Q2: Lze použít izoliniovou metodu se znázorněním izovrstev? 1 0,40 0,40 1 0,40 0,40 Q3: Lze expertně generovat izolinie/izovrstvy z dat povrchu? 1 0,40 0,40 Automatická tvorba izolinií např. zdůrazněných (hlavních) a vedlejších vrstevnic. Celkem 6,80

10 C Kartografické vyjadřovací metody VÁHA SKÓRE VYSVĚTLIVKY 2. Kartodiagramy 8,00 Diagramové metody 1 G: Bodový kartodiagram (max. 5 %) Zobrazování jen kvantitativních absolutních hodnot atributů bodových objektů/jevů. 1- ano 2 G: Plošný kartodiagram (max. 5 %) 1- ano Q: Lze vytvořit bodově lokalizovaný jednoduchý (jednoparametrový) kartodiagram z atributových hodnot bodového objektu/jevu? Q: Lze vytvořit plošně (areálově) lokalizovaný jednoduchý kartodiagram z atributových hodnot areálového objektu/jevu? 1 0,40 0,40 0 0,40 0,00 3 G: Stupňování jednoparametrových kartodiagramů (max. 5 %) Pro bodové a plošné kartodiagramy. Q1: Lze nastavit stupně velikosti jednoparametrového diagramu intervalově? 1 0,20 0,20 Q2: Lze nastavit stupně velikosti jednoparametrového diagramu spojitě/funkčně? 1 0,20 0,20 4 G: Druhy víceparametrových bodových a plošných kartodiagramů (max. 20 %) M1-7: 0 - ne Q1: Lze vytvořit složený kartodiagram? Q2: Lze vytvořit strukturní kartodiagram? Q3: Lze vytvořit součtový kartodiagram? Q4: Lze vytvořit srovnávací kartodiagram? Q5: Lze vytvořit dynamický kartodiagram? 0 0,23 0,00 0 0,23 0,00 0 0,23 0,00 0 0,23 0,00 Velikost (plocha) diagramu odpovídá určitému intevalu hodnot podle skokové stupnice. Velikost (plocha) každého diagramu odpovídá přesně velikosti hodnoty. Pro každý parametr je samostatný jednoduchý diagram vztažený k jednomu bodu, ploše. Zobrazení více parametrů diagramem stejné velikosti, vyjádření podílu v % (i jednoduché vydělení) Zobrazení více parametrů, velikost diagramu vyjadřuje absolutní velikost jevu Srovnávací velký čtverec představuje průměr (perspektivní hodnotu, apod.) jevu ve všech bodech/plochách. Vyjadřuje časový vývoj jednoho parametru. 0 0,23 0,00 Q6: Lze víceparametrový diagram lokalizovat k bodu? 0 0,23 0,00 Bodový kartodiagram. Q7: Lze víceparametrový diagram lokalizovat do plochy? 5 G: Geometrie a vlastnosti kartodiagramů (max. 15 %) M1-5: 0 - ne Q1: Lze vytvořit sloupcový kartodiagram? Q2: Je možné zobrazit v diagramu kladné a záporné hodnoty? Q3: Lze vytvořit figurální diagram? 0 0,23 0,00 1 0,24 0,24 1 0,24 0,24 Plošný kartodiagram. 1 0,24 0,24 Q4: Lze vytvořit diagram se směrovými znaky? 0 0,24 0,00 Q5: Lze v diagramu vyjádřit libovolný počet hodnot? 0 0,24 0,00 Např. omezení počtu výsečí pouze na 3.

11 C Kartografické vyjadřovací metody VÁHA SKÓRE VYSVĚTLIVKY 6 G: Stupňování víceparametrových kartodiagramů (max. 5%) Q1: Lze nastavit stupně velikosti víceparametrového diagramu Velikost (plocha) diagramu odpovídá určitému intevalu hodnot podle skokové stupnice. intervalově? 1 0,20 0,20 Q2: Lze nastavit stupně velikosti víceparametrového diagramu Velikost (plocha) každého diagramu odpovídá přesně velikosti hodnoty. spojitě/funkčně? 1 0,20 0,20 7 G: Lokalizace a vlastnosti bodového a plošného kartodiagramu (max. 5 %) M1-4: 0 - ne Q1: Lze automaticky zamezit překrývání plošných kartodiagramů? 0 0,10 0,00 Q2: Je automaticky vytvořena vodící linka mezi kartodiagramem a Pokud se např. plošný kartodiagram nevejde do plochy,které přísluší. plochou/bodem, ke které se vztahuje? 0 0,10 0,00 Q3: Překreslí se automaticky kartodiagram při změně hodnot atributů? 0 0,10 0,00 Q4: Jsou dostupné stejné stejné typy diagramů pro bodové i plošné kartodiagramy? 0 0,10 0,00 8 G: Liniový kartodiagram (stuhový) (max. 30 %) M1-4: 0 - ne Q1: Lze vytvořit jednoduchý liniový kartodiagram z atributových hodnot? Q2: Lze vytvořit složený liniový součtový kartodiagram z více atributů? Q3: Lze vytvořit složený liniový strukturní kartodiagram z více atributů? Q4: Lze vytvořit liniový součtový výsečový kartodiagram? 0 0,60 0,00 Vyjádření kvantity tloušťkou linie. Stuhový součtový kartodiagram 0 0,60 0,00 0 0,60 0,00 0 0,60 0,00 9 G: Kartodiagramové měřítko v legendě (max. 10 %) M1: 0 - ne Q1: Lze vytvořit hodnotové měřítko v legendě pro sloupcový diagram? 1 - jen diagram 2 0,16 0, diagram a popis M2-4: 0 - ne Q2: Lze vytvořit hodnotové měřítko v legendě pro plynule stupňovaný kruhový kartodiagram? 0 0,16 0,00 Q3: Lze vytvořit hodnotové měřítko v legendě pro intervalově stupňovaný kruhový kartodiagram? 0 0,16 0,00 Šířka stuhy je stejná podél linie a tvoří 100 %. Q4: Jsou hodnotová měřítka úplná? 0 0,16 0,00 Úplnost hodnotového měřítka: popis os, popis stupnice hodnot, atd. Celkem 2,24

12 C Kartografické vyjadřovací metody VÁHA SKÓRE VYSVĚTLIVKY 3. Stupnice Tvorba různých stupnic pro kvantitivní hodnoty, podle kterých se určí parametry bodových, 3,00 liniových, areálových znaků (velikost, barva, výplň..). 1 G: Intervalové stupnice (max. 65 %) M1-7: 0 - ne Q1: Lze nadefinovat meze intervalů stupnice ručně? 1 0,28 0,28 Libovolné určení mezí intervalů dle rozhodnutí uživatele. Q2: Lze automaticky vytvořit stupnici, která je tvořena z konstatních 0,28 0,28 Konstantní (stejné) souvislé intervaly intervalů hodnot? 1 Q3: Lze vytvořit stupnici metodou přirozených zlomů? 0 0,28 0,00 Nepravidelná stupnice - Natural breaks - Jenks. Seskupení blízkých hodnot do jednoho intervalu. Q4: Lze vytvořit stupnici metodou kvantilu? 0 0,28 0,00 Každý interval obsahuje stejný počet prvků. Metoda je vhodná pro lineárně distribuovaná data. Q5: Lze vytvořit stupnici intervalů podle geometrické posloupnosti? 0,28 0,00 Meze intervalů tvoří geometrickou posloupnost. 0 Q6: Lze vytvořit stupnici metodou podle standardní odchylky? 0 0,28 0,00 Vhodné pro normální rozdělení dat. Q7: Lze definovat nespojitou intervalovou stupnici, která obsahuje skok mezi hodnotami? 1 0,28 0,28 Skoková stupnice - s hiátem. 2 G: Funkční stupnice (max. 25 %) 1,80 výpočet intervalů M1-3: 0 - ne 1- ano 1 0,25 0,25 Funkční stupnice - spojitá. Graf závislosti parametru znaku na atributu: Q1: Lze definovat funkční spojitou stupnici pro určení parametrů znaku? Q2: Lze definovat funkční nespojitou stupnici pro určení parametrů znaku se skokovou změnou? 1 0,25 0,25 Funkční stupnice - nespojitá s hiátem. 0,84 Q3: Lze definovat funkční nespojitou stupnici pro určení parametrů znaku se změnou funkce? 1 0,25 0,25 Funkční stupnice - nespojitá se změnou funkce. 3 G: Společné charakteristiky tvorby stupnic (max. 10 %) 1- ano Q: Je k dispozici zobrazení grafu četnosti hodnot? 1 0,15 0,15 Graf (histogram) uživateli znázorňuje rozložení hodnot a umožňuje zvolit nejvhodnější počet intervalů a metodu. Q2: Má každá kartogramová vrstva vysvětlivky / legendu? 0,15 0,15 1 Celkem 2,72

13 C Kartografické vyjadřovací metody VÁHA SKÓRE VYSVĚTLIVKY 4. Popis 10,00 1 G: Manuální tvorba popisu (max. 5 %) Q: Lze vytvářet manuálně jednotlivé popisy prvků? 1 0,50 0,50 Pomocí ukazovátka (myši). 2 G: Automatická tvorba popisů (max. 10 %) Q: Lze vytvořit popisy prvků automaticky z atributových dat? 1 1,00 1,00 3 G: Propojení popisu s atributem (max. 2 %) Q:Je automaticky aktualizován obsah popisu při změně hodnoty atributu? 1 0,20 0,20 4 G: Popis z více atributů (max. 2 %) Q: Lze vytvořit popis z více atributů? 1 0,20 0,20 5 G: Podmíněný výběr prvků pro popis (max. 1 %) Q: Lze sestavit podmínku pro popis jen vybraných prvků podle hodnoty atributu? 1 0,10 0,10 6 G: Parametry popisu automaticky vytvářeného (max. 30 %) M1-9: 0 - ne Q1: Lze nastavit rod (typ) písma? 1 0,33 0,33 Q2: Lze nastavit řez písma? 1 0,33 0,33 Q3: Lze nastavit velikost písma? 1 0,33 0,33 Q4: Lze nastavit barvu písma? 1 0,33 0,33 Q5: Lze nastavit proložení písmen (mezery mezi písmeny)? 0 0,33 0,00 Q6: Lze nastavit libovolný sklon písma? 0 0,33 0,00 Q7: Lze nastavit zakřivení písma podle libovolné křivky? 0 0,33 0,00 Q8: Lze nastavit další parametry písma (podtržení, kapitálky)? 1 0,33 0,33 Q9: Lze otočit popis o určitý úhel podle hodnoty atributu? 0 0,33 0,00 7 G: Parametry popisu manuálně vytvořeného (max. 14 %) M1-9: 0 - ne Q1: Lze nastavit rod (typ) písma? 1 0,16 0,16 Q2: Lze nastavit řez písma? 1 0,16 0,16 Q3: Lze nastavit velikost písma? 1 0,16 0,16 Q4: Lze nastavit barvu písma? 1 0,16 0,16 Q5: Lze nastavit proložení písmen (mezery mezi písmeny)? 0 0,16 0,00 Q6: Lze nastavit libovolný sklon písma? 0 0,16 0,00 Q7: Lze nastavit zakřivení písma podle libovolné křivky? 0 0,16 0,00 Q8: Lze nastavit další parametry písma (podtržení, kapitálky)? 1 0,16 0,16 Q9: Lze otočit popis o určitý úhel individuálně? 1 0,16 0,16 8 G: Znaková funkce popisu (max. 4 %) Q: Lze nastavit parametry popisu v závislosti na hodnotě atributu (např. velikost písma)? 0 0,40 0,00 9 G: Popis bodového prvku (max. 5 %) M1-3: 0 - ne Q1: Lze nastavit volitelně umístění popisu vzhledem k bodovému prvku? 1 0,10 0,10 Q2: Lze umístit popis přímo na bod? 1 0,10 0,10 Q3: Jsou předefinovaná umístění popisu? 1 0,10 0,10 M4: 0 - jen 1 umístění Q4: Kolik je předefinovaných umístění popisu? 1 0,10 0, až 4 umístění 2-5 a více umístění

14 C Kartografické vyjadřovací metody 10 G: Popis liniového prvku (max. 5 %) Q1: Lze nastavit volitelně umístění vzhledem k liniovému prvku? 1 0,10 0,10 Q2: Lze umístit popis na linii? 1 0,10 0,10 Q3: Lze umístit popis nad linii? 1 0,10 0,10 Q4: Lze umístit popis pod linii? 1 0,10 0,10 Q5: Lze popsat linii tak, že popis kopíruje tvar linie? 0 0,10 0,00 11 G: Popis areálového prvku (max. 5 %) M1-3: 0 - ne Q1: Lze nastavit volitelně umístění vzhledem k areálovému prvku? 1 0,10 0,10 Q2: Lze vložit popis tak, aby byl celý uvnitř areálu? 1 0,10 0,10 Q3: Lze vytvořit automaticky popis v hlavní ose polygonu? 0 0,10 0,00 M4: 0 - jen 1 umístění Q4: Kolik je předefinovaných umístění popisu? 1 0,10 0, až 4 umístění 2-5 a více umístění 12 G: Odsazení od prvku (max. 2 %) Q1: Lze nastavit číselnou hodnotou odsazení popisu od bodového prvku? 1 0,10 0,10 Q2: Lze nastavit číselnou hodnotou odsazení popisu od liniového prvku? 1 0,10 0,10 13 G: Maskování pozadí pod popisem (max. 4 %) Q1: Lze kolem textu vytvořit masku pozadí typu halo? 0 0,20 0,00 Q2: Lze kolem textu vytvořit masku pozadí ve tvaru n-úhelníku? 0 0,20 0,00 14 G: Vodící linky (max. 1 %) VÁHA SKÓRE VYSVĚTLIVKY (manuální zákres Q: vodící Lze vytvořit linky) vodicí linky k popisům? 0 0,10 0,00 (automatické vytvoření) 15 G: Váha popisu (max. 2 %) Q: Lze nastavit váhu popisu vzhledem k ostatním prvkům mapy? 0 0,20 0, mezi různými popisy navzájem 2 - mezi popisem a geometrií 16 G: Překrývání popisů (max. 2 %) Q: Lze automaticky zamezit překrývání popisů? 0 0,20 0,00 17 G: Převod popisu na text (max. 2 %) Q: Lze převést popisy na samostatný text? 1 0,20 0,20 Text je potom nezávislý na atributech. 18 G: Zobrazení popisu v závislosti na měřítku (max. 2 %) Q: Lze nastavit, aby se popis zobrazoval pouze v určitých měřítcích? 0 0,20 0,00 19 G: Popis s hypertextem (max. 1 %) Q: Lze k popisu vložit hypertextový odkaz? 0 0,10 0,00 20 G: Více řádkový popis (max. 1 %) Q: Lze vytvořit více řádkový popis? 0 0,10 0,00 Celkem 6,10

15 C Kartografické vyjadřovací metody VÁHA SKÓRE VYSVĚTLIVKY 5. Specifické metody 6,00 1 G: Anamorfozní (max. 20 %) Označovaná i jako: geografická anamorfóza, kartografická anamorfóza, cartograms methods M1-7: 0 - ne Q1:Lze vytvořit různé anamorfní (specifické logicko-formální) schéma v mapovém poli? Q2: Lze použít automatickou radiální (kruhovou) anamorfózu geografickou? 0 0,15 0,00 0 0,15 0,00 Q3: Lze použít automatickou radiální (kruhovou) anamorfózu matematickou? 0 0,15 0,00 Q4: Lze použít automatickou obecnou (neradiální) anamorfózu souvislou? Automatická abstraktní změna polohově přesné půdorysné složky podle matematických vztahů za účelem zvýraznění kvantitativního jevu. Kvantita je vyjádřena vzdáleností od centra formou soustředných kružnic (ekvidistant) se zachováním směru. Geografická radiální anamorfóza vyjadřuje např. časovou vzdálenost do centra. Přepočet vzdálenosti podle matematického vzorce, např. logaritmická stupnice pro silně koncentrické jevy. Kvantita jevu je vyjádřena změnou plochy území. Např. počet obyvatel vyjádřený plochou je demovatelná anamorfóza. U souvislé anamorfózy (contiguous cartograms) je zachována topologie a sousednost ploch a dochází ke změně plochy a tvaru hranic. Q5: Lze použít automatickou obecnou (neradiální) anamorfózu nesouvislou? Q6: Lze vytvořit ekvivalentní plošnou anamorfózu? 0 0,15 0,00 0 0,15 0,00 U nesouvislé neradiální anamorfózy je zachován tvar hranic regionů, ale není zachována topologie a konektivita sousedních ploch (dochází buď k překryvům nebo rozestupům). Ekvivalentní plošná anamorfóza zachovává plochu a mění hranice na jednoduché geometrické obrazce. Q7: Lze vytvořit Dorlingův kartogram? 0 0,15 0,00 Dorlingův kartogram je případ ekvivalentní plošné anamorfózy. Q8: Lze vytvořit osovou anamorfózu? 0 0,15 0,00 Často použité pro dopravní linky autobusů, tramvají, metra. 0 0,15 0,00

16 C Kartografické vyjadřovací metody 2 G: Georeliéfní (max. 40 %) M1-6: 0 - ne Q1: Lze znázornit georeliéf pomocí výškových kót? Q2: Lze znázornit georeliéf pomocí vrtevnic (izohyps) v mapovém poli? Q3: Lze znázornit georeliéf pomocí linií kostry (skeletu) georeliéfu? VÁHA SKÓRE VYSVĚTLIVKY 1 0,40 0,40 1 0,40 0,40 0 0,40 0,00 Q4: Lze znázornit georeliéf barevnou hypsometrií? 1 0,40 0,40 Q5: Lze znázornit georeliéf stínováním? Q6: Lze znázornit georeliéf šrafováním? 1 0,40 0,40 0 0,40 0,00 3 G: Satelitní (max. 10 %) Q: Lze vložit do mapového pole obrazové záznamy (letecké a družicové snímky) dálkového průkumu Země? 1 0,60 0,60 4 G: 3D trojdimenzionální (max. 10 %) Označované jako metoda: blokdiagramová, příčného profilu M1-3: 0 - ne Q1: Lze zobrazit trojdimenzionální znaky v mapém poli? Topografické nebo schematické zobrazení. Q2: Lze generovat 3D izočáry a blokdiagramy? 1 0,20 0,20 Q3: Lze generovat 3D příčné řezy (profily)? 1 0,20 0,20 Zobrazení 3D do 2D 1 0,20 0,20 5 G: Dynamická / animační (max. 20 %) Q: Lze vytvořit dynamické/animované mapy? 1 1,20 1,20 Existují nástroje na animáci, resp. dynamickou změnu mapového pole/mapové vrstvy? Celkem 4,00 CELKEM - C Kartografické vyjadřovací metody 35,00 21,86

17 D Mapová syntaxe: stratigrafická, komponentní a kompoziční VÁHA SKÓRE 15 VYSVĚTLIVKY 1. Intrakompozice - celkové uspořádání a rozmístění znaků v mapovém poli 1,5 1 G: Editor mapového pole (max. 100 %) M1-7: 0 - ne Q1: Existují nástroje na editaci/správu mapového pole a jeho obsahu nebo vrstev? 1 0,15 0,15 Q2: Lze vytvořit kopie/klon/repliku mapového pole? 1 0,30 0,30 Q3: Lze "ukotvit" polohu mapového pole? 1 0,15 0,15 Q4: Lze "ukotvit" velikost mapového pole? 1 0,15 0,15 Nastavení rozměrů mapového pole. Q5: Lze "ukotvit"měřítko mapového pole? 1 0,15 0,15 Q6: Lze vytvořit výřez pole, "nadokno" nebo "podokno" pole? 1 0,30 0,30 Vedlejší přehledová nebo detailní mapa Q7: Lze změnit dimenze mapového pole (z 2D na 2,5D, 3D, 4D)? 0 0,30 0,00 Celkem 1,20 2. Mapové vrstvy 3,0 1 G: Komponentnost mapy (max. 20 %) Syntaxe mapy: horizontální a vertikální uspořádání obsahu mapového pole Q: Lze různě měnit obsah (syntaktické komponenty a elementy) mapového pole? Syntaktický element - množina objektů/jevů nebo jejich atributů v poli mapy označené jediným mapovým znakem v legendě mapy. Syntaktická komponenta - seskupení 1 0,60 0,60 syntaktických elementů mapy 2 G: Verikální stratigrafie vrstev (max. 40 %) M1-3: 0 - ne Q1: Lze různě měnit vertikální uspořádaní (vrstev) mapového pole? 1 0,40 0,40 Q2: Lze libovolně zapínat nebo vypínat zobrazení vrstev mapového pole? 1 0,40 0,40 Q3: Lze změnit obsah/prvky jednotlivých vrstev mapového pole v závislosti na jejich vertikálním uspořádání? 1 0,40 0,40 Možnost změny vlastností znaků (skupin znaků, vybraných znaků) v jedné vrstvě v závisloti na vertikálním uspořádání vrstev. 3 G: Komponentnost vrstvy (max. 40 %) Syntaxe mapy, uspořádání obsahu mapového pole. M1-3: 0 - ne Q1: Lze různě měnit obsah (komponenty a elementy) jedné mapové Výběr jen některých elementů vrstvy do zobrazení v mapovém poli. vrstvy? 1 0,40 0,40 Q2: Lze různě měnit pořadí znaků ve vrstvě? 1 0,40 0,40 Q3: Lze měnit parametry vybraných znaků a skupin znaků ve vrstvě? 1 0,40 0,40 Více různých znaků v rámci jedné vrstvy. Celkem 3,00 3. Extrakompozice - celková grafická úprava mapy 2,0 1 G: Možnosti kompozice (max. 100%) lze vytvořit Q1: Kolik typů grafických kompozicí mapy sa dá použít? kompozici 1 0,40 0, jedna kompozice 2-2 a více Vertikální naložení jednotlivých složek obsahu mapy - popředí a pozadí mapy, pořadí vrstev, vrstvení obsahu mapového pole. Samostatná (jednomapová), vícelistová (list z mapového kladu), atlasová, ediční, jiná. M2-3: 0 - ne Q2: Lze použít standardizovanou kompozici? 0 0,40 0,00 Q3: Lze vytvořit a uložit k opakovanému použití šablonu kompozice? 1 0,40 0,40 M4: 0 - ne Q4: Lze použít kartografické expertní postupy (výpočty) tvorby kompozice? 0 0,40 0,00 Celkem 0,80 Topografická (základní topografická mapa), resp. tematický obsah (silniční, geologická, půdní mapa). Jako je optimalizace rozmístění prvků kompozice, pomocné informace/výpočty na zaplněnost mapy (grafickou/znakovou/informační).

18 D Mapová syntaxe: stratigrafická, komponentní a kompoziční VÁHA SKÓRE VYSVĚTLIVKY 4. Základní kompoziční prvky - nadpis a tiráž 0,5 1 G: Písmo nadpisu a tiráže Q1: Lze vytvořit nadpis a podnadpis mapy? 1 0,25 0,25 Q2: Lze vytvořit tiráž mapy? 1 0,25 0,25 V tiráži se uvádí autor mapy, rok vydání, místo vydání,... Celkem 0,50 5. Základní kompoziční prvek - legenda 5,0 1 G: Automatizace tvorby legendy (max. 40 %) M1-3: 0 - ne Q1: Lze automaticky generovat legenda mapového pole (vrstvy mapy)? 1 0,67 0,67 Q2: Lze členit legendu podle vertikálni, resp. horizontální kompozice (vrstev) mapy? 0 0,67 0,00 Q3: Změní se automaticky obsah legendy při změně obsahu mapy a při Vše co je v mape (mapovém poli/výřezu) je i v legendě? změně znaků? 0 0,67 0,00 2 G: Kartografické zásady legendy (max. 60 %) M1-6: 0 - ne Q1: Lze uspořádat znaky v legendě podle významu a logických souvislostí Požadavek na uspořádanost legendy. nezávisle na uspořádání vrstev v mapovém poli? 1 0,50 0,50 Q2: Lze legendu členit / hierarchizovat? 1 0,50 0,50 Q3: Je generovaná legenda úplná? 1 0,50 0,50 Q4: Odpovídají znaky v mapě znakům v legendě (velikostí, tvarem,...)? 1 0,50 0,50 Q5: Lze vytvořit v legendě souvislou kartogramovou stupnici areálových intenzitních znaků? 1 0,50 0,50 Q6: Lze nastavit parametry písma legendy? 1 0,50 0,50 Celkem 3,67 6. Základní kompoziční prvek - měřítko 1,0 1 G: Grafické měřítko (max. 70 %) M1: 0 - ne (ruční tvorba Q1: Lze automaticky generovat a vložit do mapy grafické měřítko? měřítka) 1 0,10 0,10 M2: 0-1 tvar Q2: Jaký je počet tvarů grafického měřítka? 1 0,10 0, a více tvarů M3: 0 - ne Q3: Lze nastavit délkovou jednotku grafického měřítka? 1 0,10 0,10 M4: 0 - ne Q4: Lze nastavit detailní dělení první části měřítka? 0 0,10 0,00 M5-6: 0 - ne Q5: Lze nastavit umístění popisu grafického měřítka (pod nebo nad měřítko)? 0 0,10 0,00 Q6: Je měřítko automaticky umístěné mimo mapové pole? 0 0,10 0,00 Q7: Dochází k automatické změně grafického měřítka při změně měřítka mapového pole (výřezu, okna)? 1 0,10 0,10 2 G: Číselné měřítko (max. 30 %) Q1: Lze automaticky generovat a vložit do mapy číselné měřítko? 0 0,10 0,00 Q2: Lze nastavit parametry (velikost,...) písma měřítka? 0 0,10 0,00 M3: 0 - ne Q3: Dochází k automatické změně číselného měřítka při změně měřítka mapového pole (výřezu, okna)? 0 0,10 0,00 Celkem 0,4 Expertní umístění je mimo mapové pole (nikoliv např. doprostřed), jinak ve standardních extrakompozicích se umísťuje standardizovaně.

19 D Mapová syntaxe: stratigrafická, komponentní a kompoziční VÁHA SKÓRE VYSVĚTLIVKY 7. Nadstavbové kompoziční prvky 2,0 1 G: Směrovka (max. 20 %) M1-3: 0 - ne Q1: Lze vložit do mapy znak směrovky? 1 0,10 0,10 Q2: Lze natočit znak směrovky? 1 0,10 0,10 Q3: Lze změnit velikost znaku směrovky? 1 0,10 0,10 M4: 0 - jeden Q4: Kolik je k dispozici různých znaků směrovky? 0 0,10 0, dva a více 2 G: Další nadstavbové prvky (max. 80 %) M 1-6: 0 - ne Q1: Lze vytvořit text jako nadstavbový prvek? 1 0,27 0,27 Q2: Lze vytvořit tabulku jako nadstavbový prvek? 1 0,27 0,27 Q3: Lze vložit obrázek, fotografii, logo jako nadstavbový prvek? 1 0,27 0,27 Q4: Lze vytvořit graf nebo diagram, profil jako nadstavbový prvek? 1 0,27 0,27 Q5: Lze vložit vedlejší mapu? 1 0,27 0,27 Q6: Lze vložit multimediální prvky? 0 0,27 0,00 Celkem 1,63 CELKEM - D Mapová syntaxe 15,00 11,20 Orientační šipka/směrovka/zeměpisná střelka je grafické vyjádření orientace mapy ke světovým stranám.

20 Celkové hodnocení Kritérium % Skóre A Konstrukce mapy 15 10,60 B Tvorba a použití znaků 35 17,05 C Kartografické vyjadřovací metody 35 21,86 D Mapová syntaxe (stratigrafická, komponentní a kompoziční) 15 11,20 Celkem ,71
