TVORBA MAPY 4. přednáška z GIS1
|
|
- Přemysl Malý
- před 8 lety
- Počet zobrazení:
Transkript
1 TVORBA MAPY 4. přednáška z GIS1 převzato z předmětu Tematická kartografie (KMA/TKA) Otakar Čerba Západočeská univerzita
2 Cesta ke správné mapě Náhlé osvícení Mapa Kartograf
3 Cesta ke správné mapě Design Médium Zdrojová data Marketing Technické prostředky Uživatel Mapa
4 Úloha kartografa Uživatelské požadavky Kartograf Kartografické požadavky
5 Kartografické požadavky Matematické základy Tvorba mapy Distribuce mapy Kartograf
6 Tvorba mapy Zdrojová data Interpretační metody Interpretační metody Kartografické stupnice Mapové znaky Typy znaků Textové prvky Grafické a jiné proměnné Kompozice mapy Kompoziční prvky Design Uživatelské požadavky Tvorba mapy tematická kartografie
7 Metody interpretace tématických map Metoda teček : Znázornění kvality (je tam) i kvantity (1 tečka odpovídá určitému množství, třeba 100 obyvatel). Umisťování teček: a) bodově (v těžišti oblasti naplňující jednu tečku), b) plošně, rovnoměrně v oblasti. Váhu jedné tečky určíme z požadavku na zaplnění mapy při maximální hustotě teček. Izočáry : Vyjádření plošných jevů s plynulou změnou vyjadřujících statistickou plochu. Linie: vyjádření liniových jevů. Kartogram : Mapa, ve které jsou pomocí areálů interpretovány kvantitativní jevy vztažené na jednotku plochy (hustota obyvatel na km2, podíl zemědělské půdy). Lze i na neplošné jevy. Areál lze vymezit hranicemi administrativními, geografickými, ekonomickými nebo pravidelnými Kartodiagram : statistický diagram umístěný v ploše mapy
8

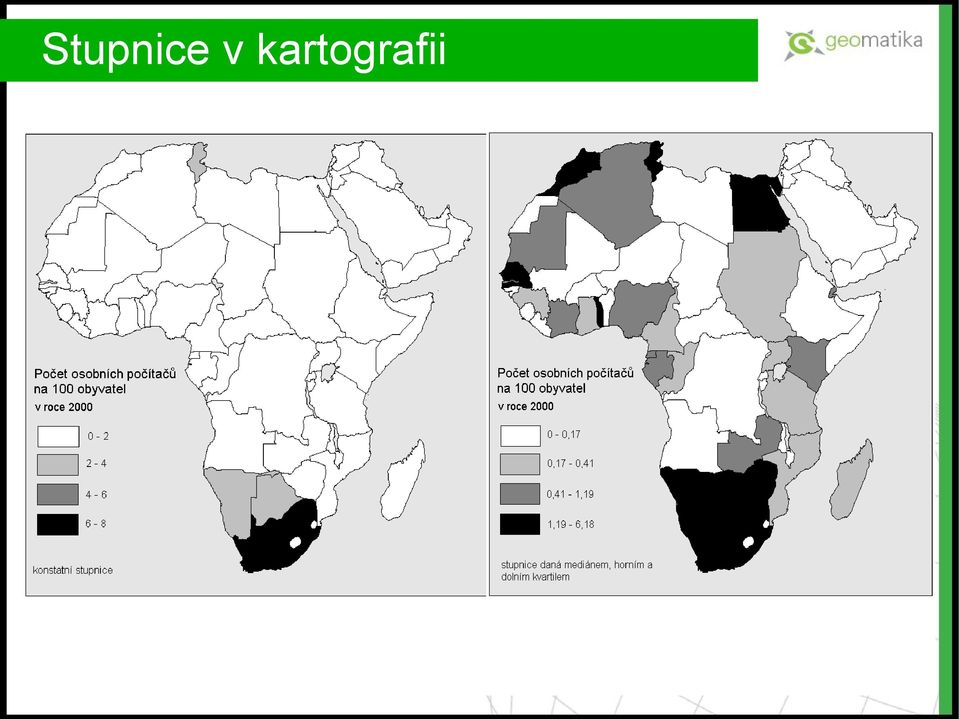

9 Stupnice v kartografii Stupnice slouží ke kartografické a geografické regionalizaci, tzn. k vymezení oblastí v daném území, které obsahují nějaké společné jevy hledá se homogenita daného jevu v prostoru. Pokud je stupnice zvolena špatně, nemusí být homogenita nalezena a mapa tak nesplní svůj účel. Před vlastní volbou stupnice je nutná podrobná analýza vstupních dat pomocí objektivních statistických metod. Také si musíme odpovědět na otázku pro koho a pro jaký účel je mapa určena je nutné si uvědomit zda na mapě chceme vyzdvihnout specifika (detaily) datového souboru nebo naopak obecné trendy.
10 Stupnice v kartografii
11 Stupnice v kartografii
12 Kartografický znak Symbol, který sám o sobě většinou nemá žádný smysl ani protějšek v reálném světě svůj význam získávají kartografické znaky pouze pro propojení s určitým jevem, procesem nebo vlastností - kartografické znaky tvoří grafický model reality Definice: Libovolný grafický prostředek nebo souhrn prostředků, který je schopen být nositelem významu a něco v kartografickém díle něco vyjadřovat Znak má 3 základní vlastnosti formu, obsah a polohu Znak nese 2 typy informací polohovou a popisnou Úlohou kartografických znaků je kartografická interpretace jevů a procesů
13 Vlastnosti kartografického znaku Následující vlastnosti by měly být brány v úvahu při tvorbě kartografického znaku: komunikovatelnost (schopnost přenášet a sdělovat informaci) názornost interpretovatelnost (vyvolání srozumitelnosti) komprimovatelnost (možnost zhuštění informace)
14 Klasifikace znaků z geometrického hlediska Znaky bodové

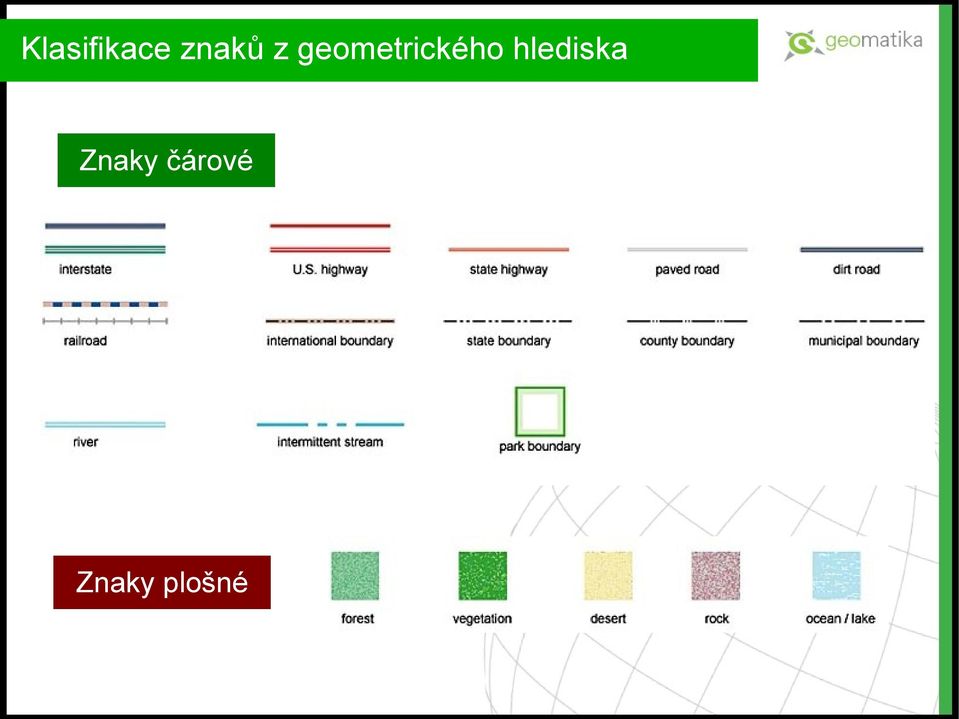

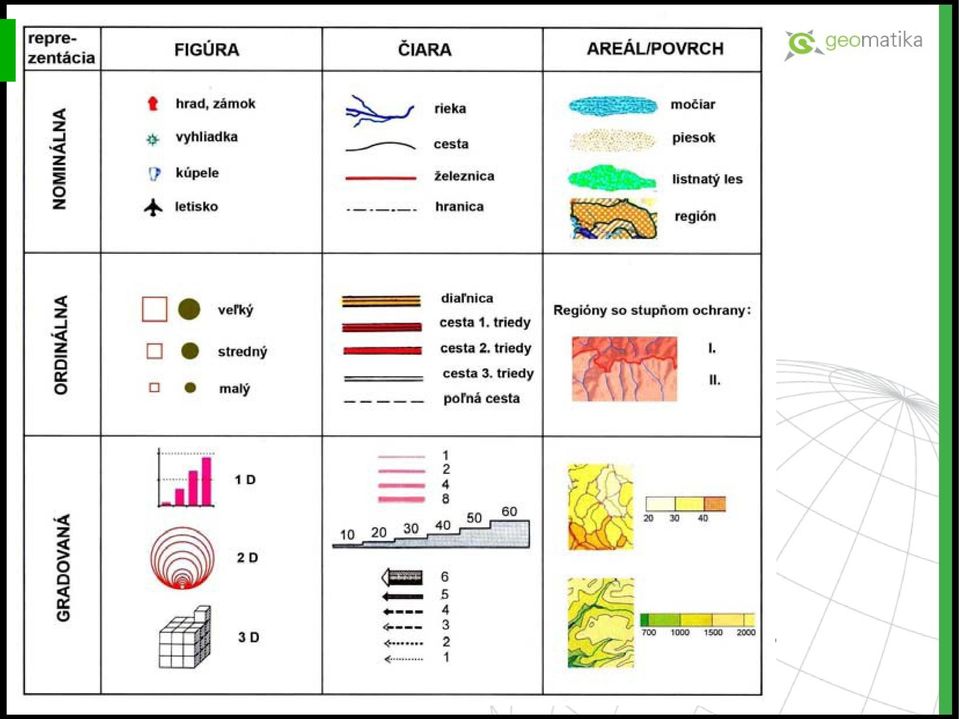

15 Klasifikace znaků z geometrického hlediska Znaky čárové Znaky plošné
16
17 Textové prvky Bez popisu by byla mapa němá, slepá Popis: Geografické názvosloví (popisy geografických prvků sídla, vodstvo, horopis, ohodnocení vrstevnic, kóty, kilometráž, hodnoty u grafů...) Vysvětlivky (legenda, význam zkratek...) Mimorámové údaje (souřadnicové sítě...) Samostatná textová část (rejstříky, seznamy, tabulky, doprovodné texty...) Obecná označení a zkratky
18 Mimorámové údaje Název mapy (titulek i podtitulek) Měřítko Legenda Vysvětlivky Tiráž (viz základní koncepční prvky)
19 Písmo na mapě Podíl písma na grafickém zaplnění mapy: Topografické mapy středních měřítek cca 5% Přehledné mapy malých měřítek 10%, případně více u map s bohatším obsahem Mezní hodnota grafického zatížení mapy = 30% (při překročení této hodnoty se snižuje čitelnost mapy) - písmo může tvořit až polovinu grafického obsahu mapy Informační i estetická hodnota
20 Základní pravidla písmo Střídmé používání různých typů písma Maximálně dva rody písma (jasně odlišené) Ne dekorativní písma Velikost písma odpovídá velikosti (významu) popisovaného objektu
21 Základní pravidla - názvosloví Významnější prvky se zobrazují graficky výraznějším popisem (podtržení, velikost, barva...) Popisná složka mapy musí být autentická a jazykově správná. Používá se standardizované názvosloví
22 Kompozice mapy Rozmístění základních prvků mapového díla Závisí na účelu mapy, okruhu uživatelů mapy, měřítku mapy, kartografickém zobrazení, tvaru a velikosti území, na formátu mapového listu, na estetickém hledisku.
23 Titulek Měřítko Legenda Tiráž Vlastní mapa Základní kompoziční prvky mapy Co na mapě chybí
24 Titulek kam s ním
25 Co je důležité Nejdůležitější prvky Nejméně důležité prvky
26 Titulek kam s ním
27 Titulek jak napsat Titulek mapy Titulek mapy T i t u le k m a p y Titulek mapy Titulek mapy Titulek mapy Titulek tvoří část mapy, která má být rozpoznatelná na první pohled. Je zapsán bezpatkovým fontem písma (písmem z rodu grotesk, např. fonty Arial, Helvetica apod.), velkými písmeny, aby byl čitelný z větší vzdálenosti.
28 Titulek co napsat Nejvýraznější a nejdůležitější Obsahuje krátké věcné, prostorové a časové (u časově proměnlivých jevů) vymezení zobrazovaného jevu Většinou se nepoužívá slovo mapa Název být doplněn podtitulem psaným malými a menšími písmeny může obsahovat časové a prostorové vymezení mapovaného jevu Při sestavování (nejen) názvu mapy sledujeme následující postup: účel mapy - téma - název - hlavní vyjadřovací prostředky - legenda
29 Legenda slouží k výkladu použitých mapových znaků, ostatních kartografických vyjadřovacích prostředků, barevných stupnic. Legenda musí být úplná úplná (obsahuje všechny prvky nutné ke kompletnímu sdělení informace), uspořádaná (prvky seřazené do logických skupin), srozumitelná. Její tvorba je velmi náročná a vyžaduje značné zkušenosti více viz tvorba kartografických znaků.
30 Měřítko Grafická, verbální nebo číselná forma. Základní je měřítko grafické při kopírování mapy nemění. Grafické měřítko se z důvodů přehlednosti často dělí na jemnější části je doporučeno dekadické dělení. Číselné měřítko nepoužíváme, pokud není ve standardizovaném tvaru (např. 1:36 894). Produkty digitální kartografie a GIS by měli obsahovat tzv. interaktivní měřítko schopné změny při každé operaci s mapou. 1:
31 Tiráž (metadata) Obsahuje vždy jméno autora, resp. vydavatele (křestní jméno psáno malými a příjmení velkými písmeny), místo a rok vydání (případně sestavení) mapy (v případě map s častou aktualizací je nutné podrobné datum včetně času). Dále v tiráži může být kartografické zobrazení, náklad mapy, redaktoři, číslo vydání, lektoři, copyright, podklady a další informace. Je-li tiráž velice obsáhlá, může být rozdělena do více částí. Většinou se umisťuje doprava k dolnímu okraji mapy.
32 Kompoziční prvky základní nadstavbové Nejdominantnější a povinná (existují výjimky) složka mapy Název Legenda Měřítko Tiráž Mapové pole (vlastní mapa) Zvyšují informační hodnotu mapy a její atraktivnost Méně je někdy více
33 Nadstavbové prvky Zvyšují informační hodnotu mapy a její atraktivnost. Nesmí omezovat ani jinak upozaďovat základní kompoziční prvky. Například Grafické prvky: směrovka, logo, obrázky, tabulky, grafy, diagramy, blokdiagramy, schémata, rámečky, reklamní panely Textová pole: definice, popisy metod, doprovodný text, motto, citace, rejstříky, seznamy... vedlejší mapy: podrobnější výřezy (detaily) lokalizační (přehledné) mapy usnadňující orientaci Pokud na mapě používáme převzatá data, je nutné k nim uvést také odkazy.
34 Nadstavbové prvky Zvyšují informační hodnotu mapy a její atraktivnost. Nesmí omezovat ani jinak upozaďovat základní kompoziční prvky. Například Grafické prvky: směrovka, logo, obrázky, tabulky, grafy, diagramy, blokdiagramy, schémata, rámečky, reklamní panely Textová pole: definice, popisy metod, doprovodný text, motto, citace, rejstříky, seznamy... vedlejší mapy: podrobnější výřezy (detaily) lokalizační (přehledné) mapy usnadňující orientaci Pokud na mapě používáme převzatá data, je nutné k nim uvést také odkazy.
35 Správně komponovaná mapa TITULEK MAPY Tiráž Měřítko Legenda
36
