DSY-4. Analogové a číslicové modulace. Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

Rozměr: px
Začít zobrazení ze stránky:

Download "DSY-4. Analogové a číslicové modulace. Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti"

Transkript

1 DSY-4 Analogové a číslicové modulace Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

2 DSY-4 analogové modulace základní číslicové modulace vícestavové modulace modulace s rozprostřeným spektrem (FH, DSSS) měření komplexních modulací

3 Modulace - dělení Z hlediska modulované veličiny Amplitudová Frekvenční Fázová Šířková Z hlediska nosného signálu S harmonickým n.s. S impulsním n.s. Dle modulačního signálu Analogový Číslicový Binární Vícestavový

4 Amplitudová modulace (AM) a A Am a /2 Am a /2

5 AM signál pro harmonický a obecný periodický modulační signál

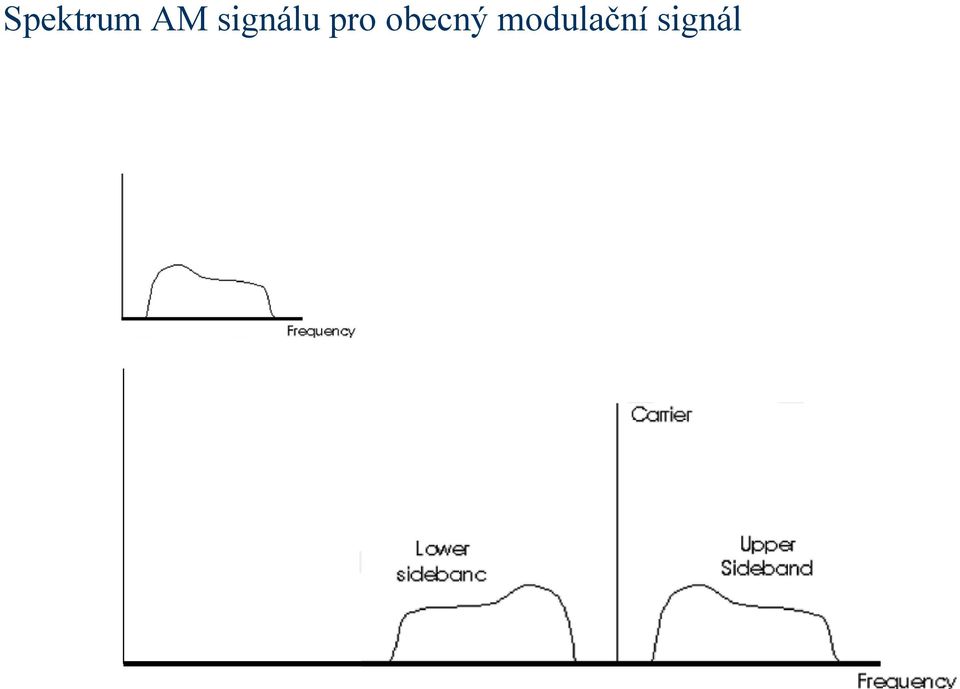

6 Spektrum AM signálu pro obecný modulační signál

7 Základní vlastnosti AM

8 Známe-li vztah amplitud nosné a modulačního signálu

9 Frekvenční (též kmitočtová) modulace (FM)

10 Výkonové poměry FM

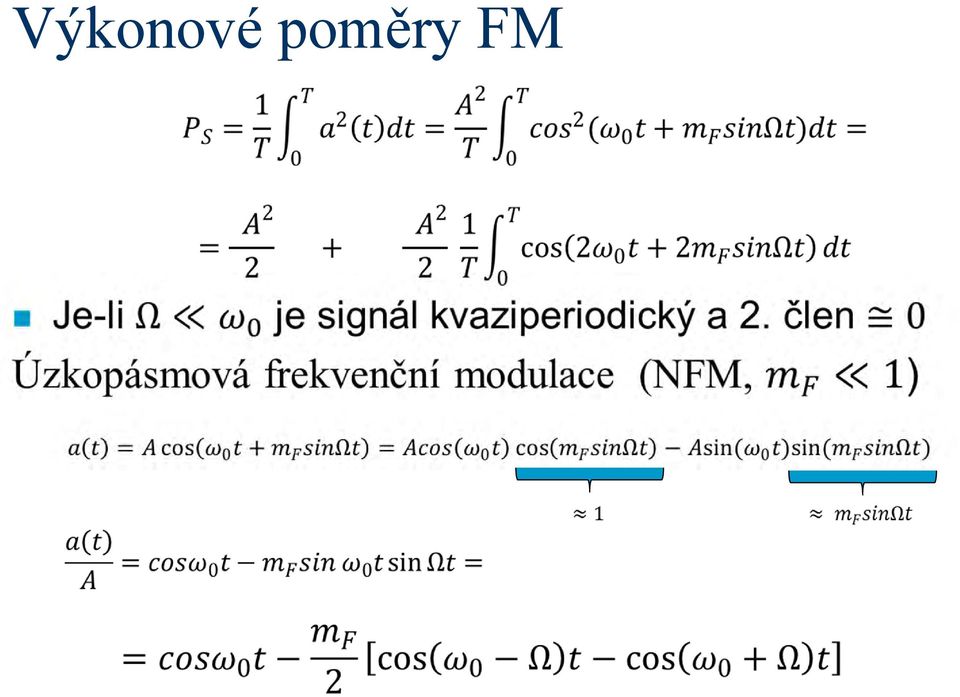

11 Širokopásmová frekvenční modulace (WFM) Definiční rovnici rozvedeme pomocí Besselových funkcí

12 Amplitudy spektrálních složek pro WFM m F nosná

13 Fázová modulace (PM)

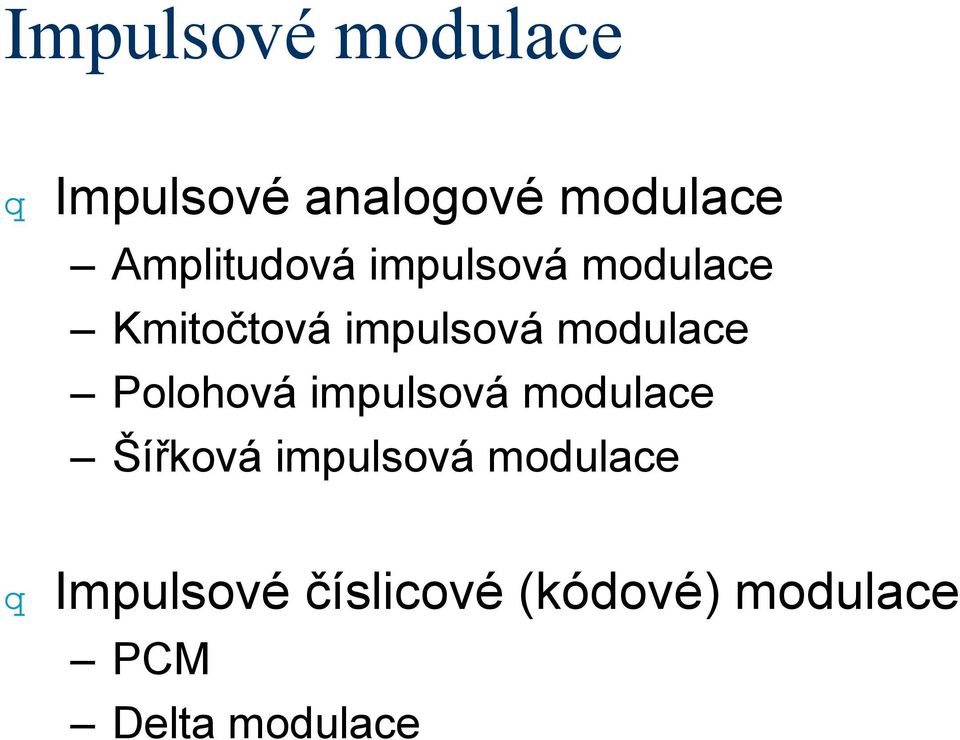

14 Impulsové modulace Impulsové analogové modulace Amplitudová impulsová modulace Kmitočtová impulsová modulace Polohová impulsová modulace Šířková impulsová modulace Impulsové číslicové (kódové) modulace PCM Delta modulace

15 Impulsová amplitudová modulace A i A Ai T i = 2 t f 2f 3f 4f 5f 6f = 0i 0i= 0i 0i 0i 0i f A A i Ai Ti = 5 t 0 f0i 2f 0i 3f0i 4f0i 5f 0i = 1 f

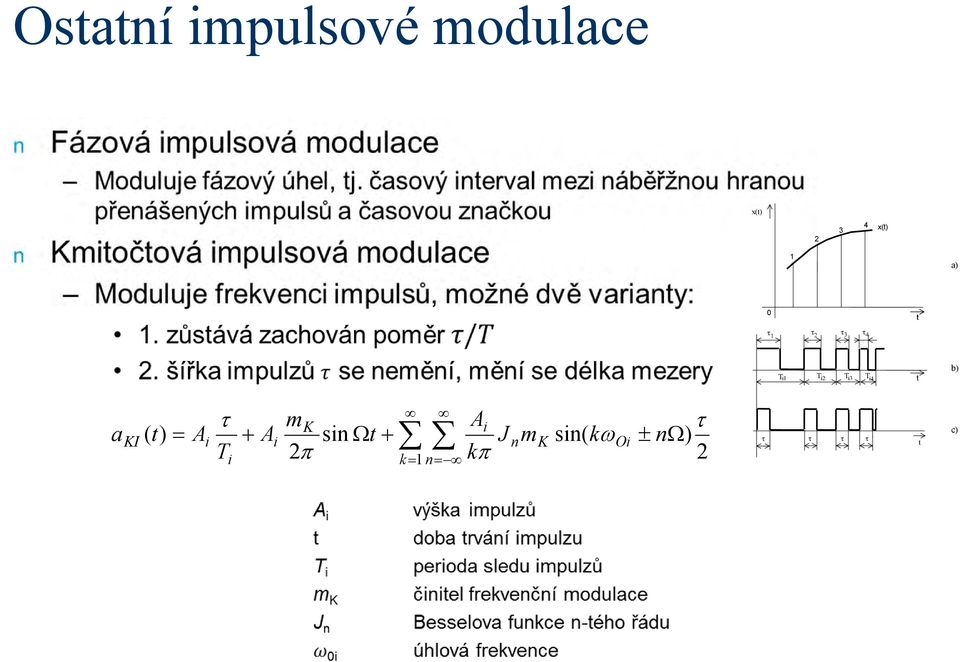

16 Ostatní impulsové modulace x(t) x(t) 1 a) 0 t T T T T i1 i2 i3 i4 t b) a KI ( t) Ai T i A i mk sin t 2 A i J nmk sin( koi n) k1 n k 2 t c)

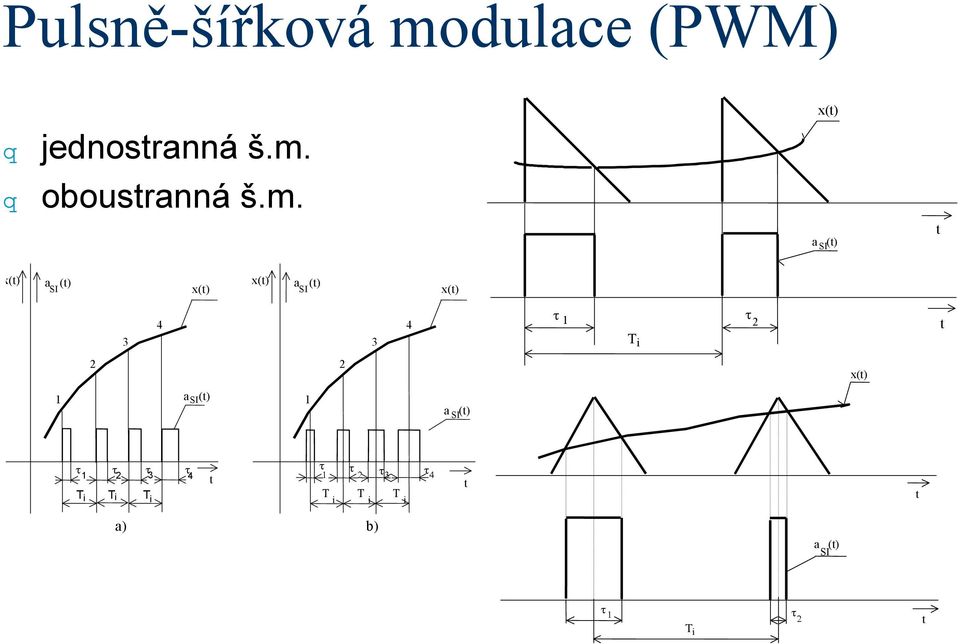

17 Pulsně-šířková modulace (PWM) jednostranná š.m. oboustranná š.m. x(t) a (t) SI t x(t) a (t) SI x(t) x(t) a (t) SI x(t) T i t 2 2 x(t) 1 a (t) SI 1 a (t) SI T i T i T i t i i i t t a) b) a (t) SI T i t

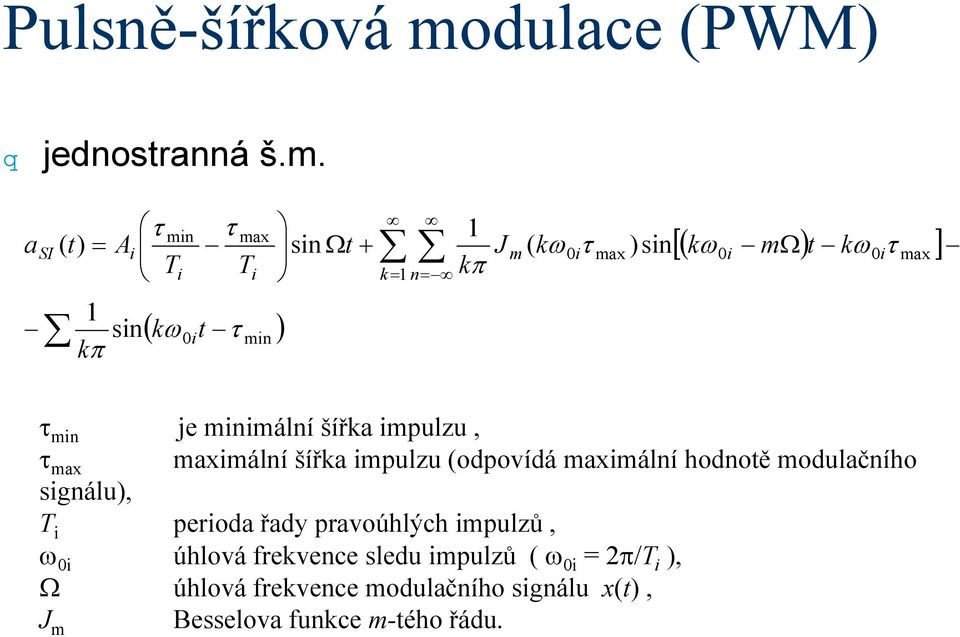

18 Pulsně-šířková modulace (PWM) jednostranná š.m. a SI ( t) Ai Ti min T max i sin t k1 n 1 J k m ( k 0i max )sin k 0i m t k 0i max 1 sin k k t 0i min min je minimální šířka impulzu, max maximální šířka impulzu (odpovídá maximální hodnotě modulačního signálu), T i perioda řady pravoúhlých impulzů, 0i úhlová frekvence sledu impulzů ( 0i = 2/T i ), úhlová frekvence modulačního signálu x(t), J m Besselova funkce m-tého řádu.

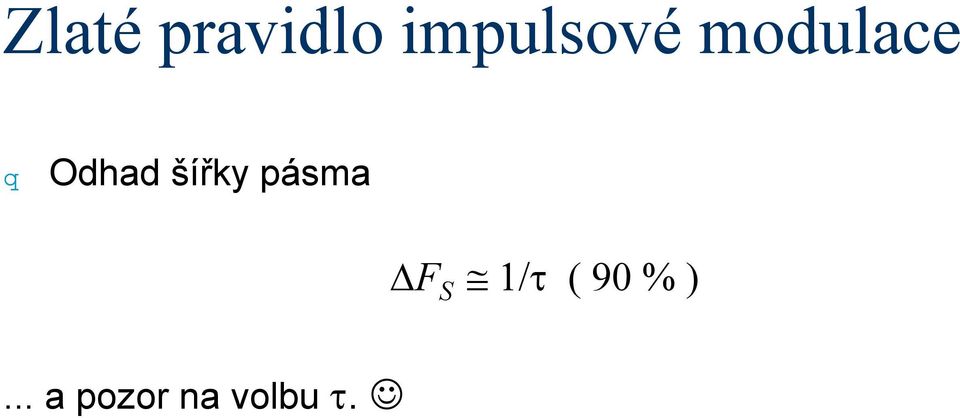

19 Zlaté pravidlo impulsové modulace Odhad šířky pásma F S 1/ ( 90 % )... a pozor na volbu.

20 Modulace pro přenos dat =pro sériový přenos binární posloupnosti amplitudová modulace ASK (Amplitude-shift keying) kmitočtová modulace FSK (Frequency-shift keying) fázové modulace PSK (Phase-shift keying) (BPSK Binary phase-shift keying) kvadraturní fázová modulace QPSK (Quadrature phase-shift keying); 4 logické stavy 8 -PSK; osmistavová modulace kvadraturní amplitudová modulace QAM (Quadrature amplitude modulation)

21 ASK a( t) Acos( t ) a ASK ( t) d( t). Acos( t ) FSK d(t) nabývá např. hodnot 0 ; 1 a FSK ( t) Acos 2 f S f t PSK (M-stavová) 2 i 1 a PSK a.sin t M M = 2: BPSK - binární PSK M = 4: QPSK - kvadraturní PSK M = 8: 8-PSK

22 PSK BPSK QPSK 8 -PSK M = M = 2 M = 2 QAM Kombinace amplitudové a fázové modulace, stavů Diagram oka (časová rovina) Konstelační diagram (I/Q rovina) EVM

23 Př.: reálná PSK Př.: reálná 8-QAM reálná 16-QAM (časová rovina) (IQ rovina)

24 Modulace s rozprostřeným spektrem Pro přenos se využívá výrazně větší část frekvenčního spektra, než je nutné z hlediska kapacity kanálu Princip: k přenášenému (modulačnímu) toku dat o kadenci f d se v modulátoru přidává pseudonáhodný signál o bitovém toku f h FH (Frequency Hopping) f h <f d např. GSM, Bluetooth DSSS (Direct Sequence Spread Spectrum) f h >f d např. GPS, Galileo, DECT, WiFi (802.11b), DS-CDMA Přijímač musí znát pseudonáhodnou rozmítací sekvenci a priori. Vlastnosti: odolnost vůči (úzkopásmovému) rušení možnost sdílení pásma obtížná detekce provozu odolnost proti odposlechu časová synchronizace (GPS výpočet vzdálenosti družice a přijímače)

25 Klasické vs. real-time SA

26 Real-time SA

27 Spektrogram

28 Spektrogram

29 Spektrogram

30 Příklad FH - GSM

31 Příklad DSSS WiFi b

32 Pulsně-kódová modulace (PCM) Pravidelný přenos výstupního slova A/D převodníku Vzorkování diskretizace času Nutnost dodržení vzorkovací věty (riziko: aliasing) Kvantování aproximace amplitudy Lineární PCM konstantní kvantovací krok Nelineární PCM např. log. kvantovací krok Př.: přenos hlasu v telekomunikacích: Evropa: 8bitů,8kSa/s=64kb/s (PCM, E1, ITU-T G.711), 13 8b log. převod: A-law Sev. Amerika, Japonsko: 7bitů,8kSa/s=56 kb/s (T1), 13 8b log. Převod: -law Př: přenos zvuku ve stereo CD kvalitě: 16bitů, 44.1kSa/s, 2kanály=1411,2 kb/s

33 Delta modulace (DM, DPCM, -modulace) Přenáší se pouze informace o změně posledního bitu v PCM zkreslení v případě prudkých změn nepřenáší se stejnosměrná složka! Typy DM: Lineární neměnná velikost kvantizačního kroku Adaptivní proměnný kvantizační krok (ADPCM)
