Vzduchotěsnost objektů docílená použitím výrobků firmy ISOCELL Venkovní stěna v dřevostavbě, nová př.1

Rozměr: px
Začít zobrazení ze stránky:

Download "Vzduchotěsnost objektů docílená použitím výrobků firmy ISOCELL Venkovní stěna v dřevostavbě, nová př.1"

Transkript

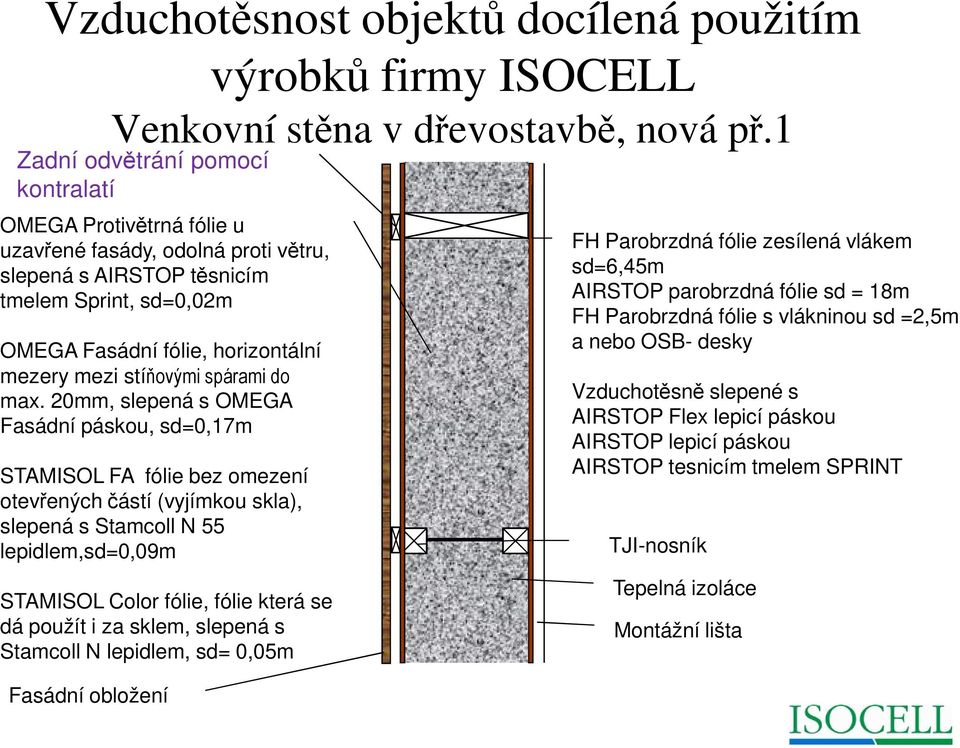

1 Venkovní stěna v dřevostavbě, nová př.1 Zadní odvětrání pomocí kontralatí OMEGA Protivětrná fólie u uzavřené fasády, odolná proti větru, slepená s AIRSTOP těsnicím tmelem Sprint, sd=0,02m OMEGA Fasádní fólie, horizontální mezery mezi stíňovými spárami do max. 20mm, slepená s OMEGA Fasádní páskou, sd=0,17m STAMISOL FA fólie bez omezení otevřených částí (vyjímkou skla), slepená s Stamcoll N 55 lepidlem,sd=0,09m STAMISOL Color fólie, fólie která se dá použít i za sklem, slepená s Stamcoll N lepidlem, sd= 0,05m Fasádní obložení FH Parobrzdná fólie zesílená vlákem sd=6,45m AIRSTOP parobrzdná fólie sd = 18m FH Parobrzdná fólie s vlákninou sd =2,5m a nebo OSB- desky Vzduchotěsně slepené s AIRSTOP Flex lepicí páskou AIRSTOP lepicí páskou AIRSTOP tesnicím tmelem SPRINT TJI-nosník Tepelná izoláce Montážní lišta

2 Venkovní stěna v dřevostavbě, nová /př. 2 DWD desky sd ca. 0,2 m větruodolně slepené s AIRSTOP lepicí páskou/ páskami OSB desky sd= 3 m až 10 m vzduchotěsně slepená s AIRSTOP Flex lepicí páskou TJI-nosník Tepelná izolace

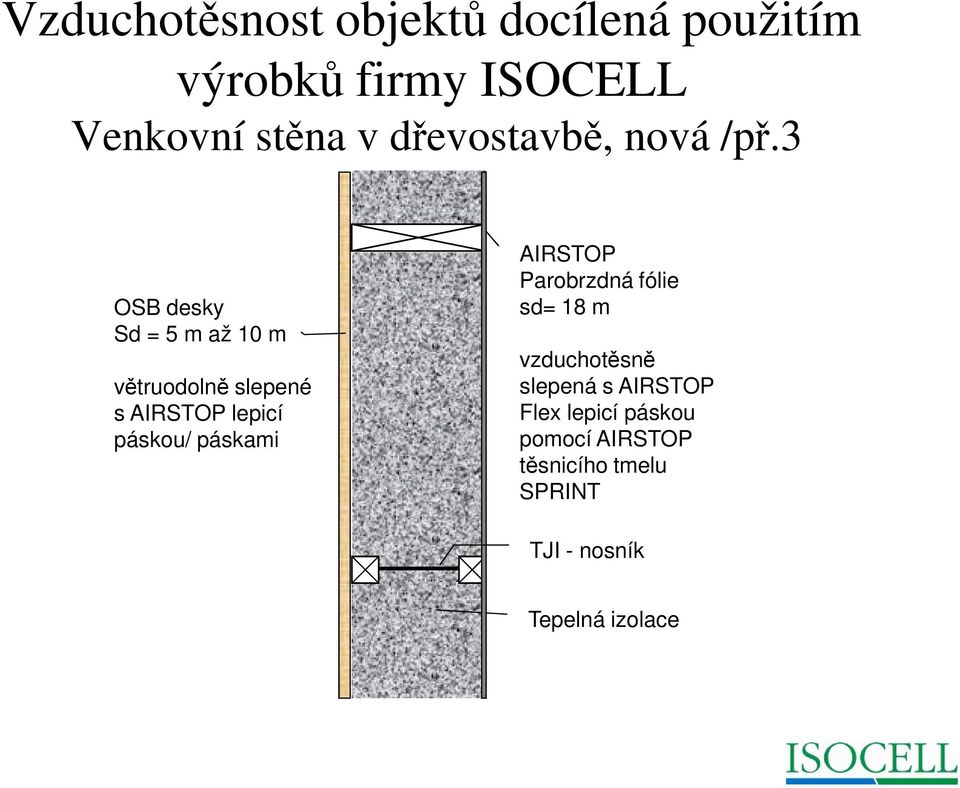

3 Venkovní stěna v dřevostavbě, nová /př.3 OSB desky Sd = 5 m až 10 m větruodolně slepené s AIRSTOP lepicí páskou/ páskami AIRSTOP Parobrzdná fólie sd= 18 m vzduchotěsně slepená s AIRSTOP Flex lepicí páskou pomocí AIRSTOP těsnicího tmelu SPRINT TJI - nosník Tepelná izolace

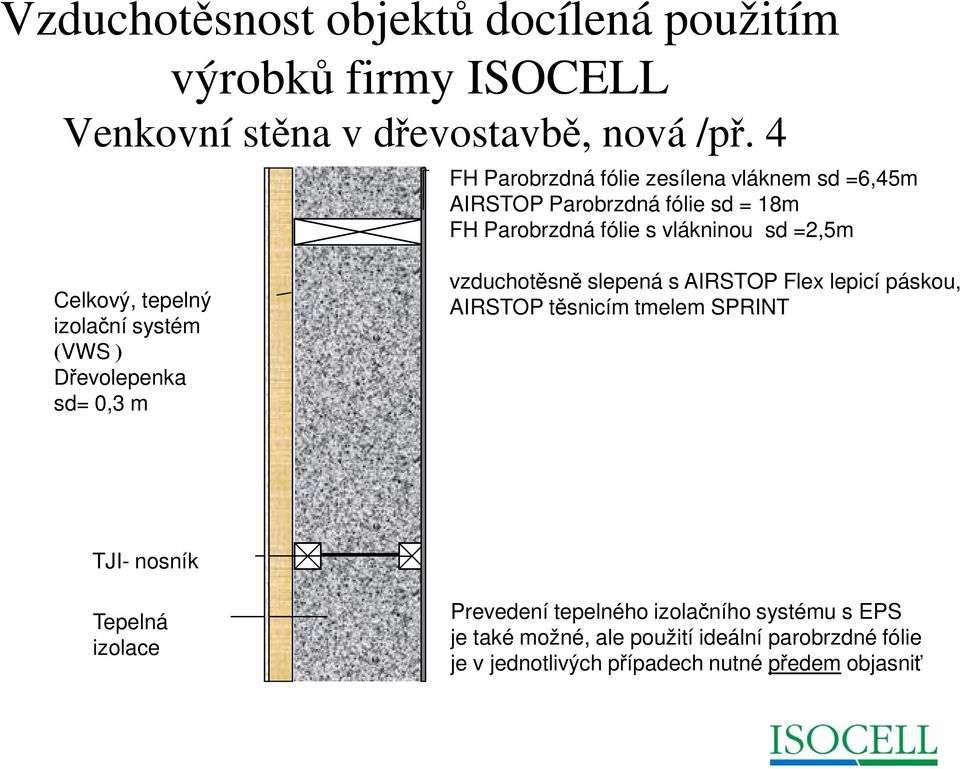

4 Venkovní stěna v dřevostavbě, nová /př. 4 FH Parobrzdná fólie zesílena vláknem sd =6,45m AIRSTOP Parobrzdná fólie sd = 18m FH Parobrzdná fólie s vlákninou sd =2,5m Celkový, tepelný izolační systém (VWS ) Dřevolepenka sd= 0,3 m vzduchotěsně slepená s AIRSTOP Flex lepicí páskou, AIRSTOP těsnicím tmelem SPRINT TJI- nosník Tepelná izolace Prevedení tepelného izolačního systému s EPS je také možné, ale použití ideální parobrzdné fólie je v jednotlivých případech nutné předem objasniť

5 Sanace venkovních stěn/z vnější strany Nosná omítka/ desky Pevná dřevěná konstrukce ISOCELL celulózová izoláce Isocell celulózová izolace se fouká z vnější strany. Po konzultaci s výrobcem se dají při celkové izolaci objektu uzavřít foukací otvory korkovými zátkami. Dřevolepenka Dřevěné bednění Nosné kontralatě TJI-nosník Staré zdivo

6 Sanace venkovních stěn / z vnitřní strany cihlové zdivo z vnější strany / z vnitřní strany omítnuté Důležité je, aby sorbčný materiái OSB desky s jako např. ISOCELL celulózová Sd hodnotou ca. 6 m izolace byl aplikován v a nebo FH konstrukcích ve všech dutinách parobrzdnou fólií (tzv. bezespárové provedené) zesílenou vláknem pro zaručení rovnoměrného převodu vlhkosti. Dále musí být vzduchotěsně slepená zaručen spětný převod vlhkosti s AIRSTOP Flex lepicí páskou a nebo AIRSTOP lepicí páskou ISOCELL celulózová izolace z vnitřní strany, aby došlo k vysušení konstrukce. (žádné parotěsné utěsnění) Doporučujeme použití OSB desek a nebo FH parobrzdné fólie zesílené vláknem Paušální doporučení není platné u venkovních stěn z betonu. Dané doporučení se musí v každém konkrétním případě jednotlivě posoudit.

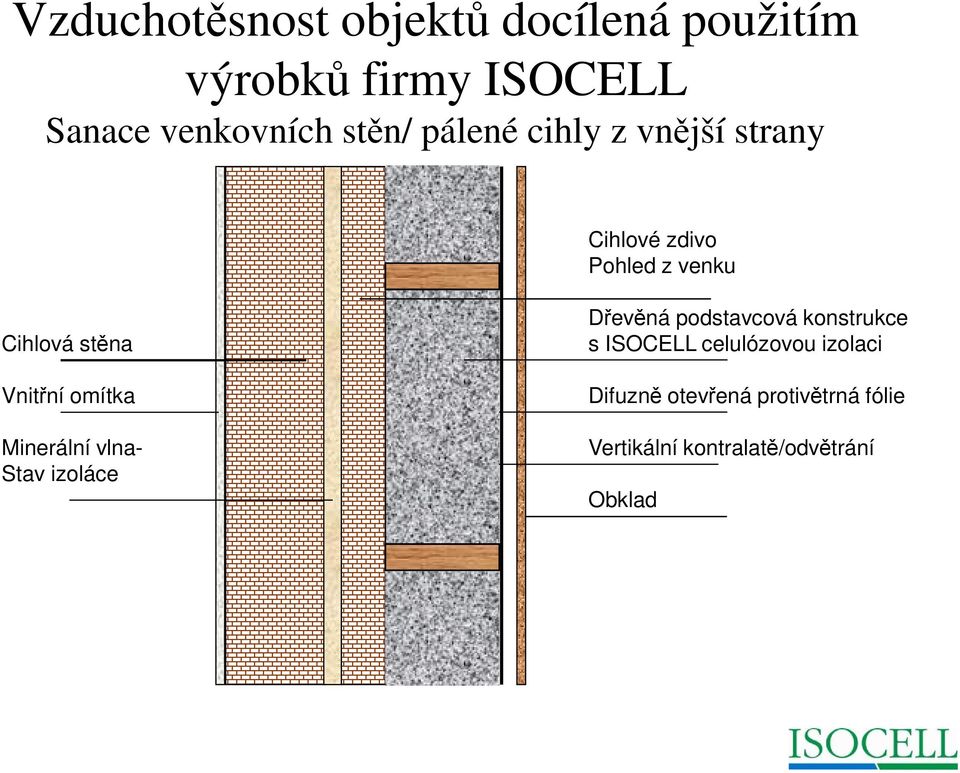

7 Sanace venkovních stěn/ pálené cihly z vnější strany Cihlové zdivo Pohled z venku Cihlová stěna Vnitřní omítka Minerální vlna- Stav izoláce Dřevěná podstavcová konstrukce s ISOCELL celulózovou izolaci Difuzně otevřená protivětrná fólie Vertikální kontralatě/odvětrání Obklad

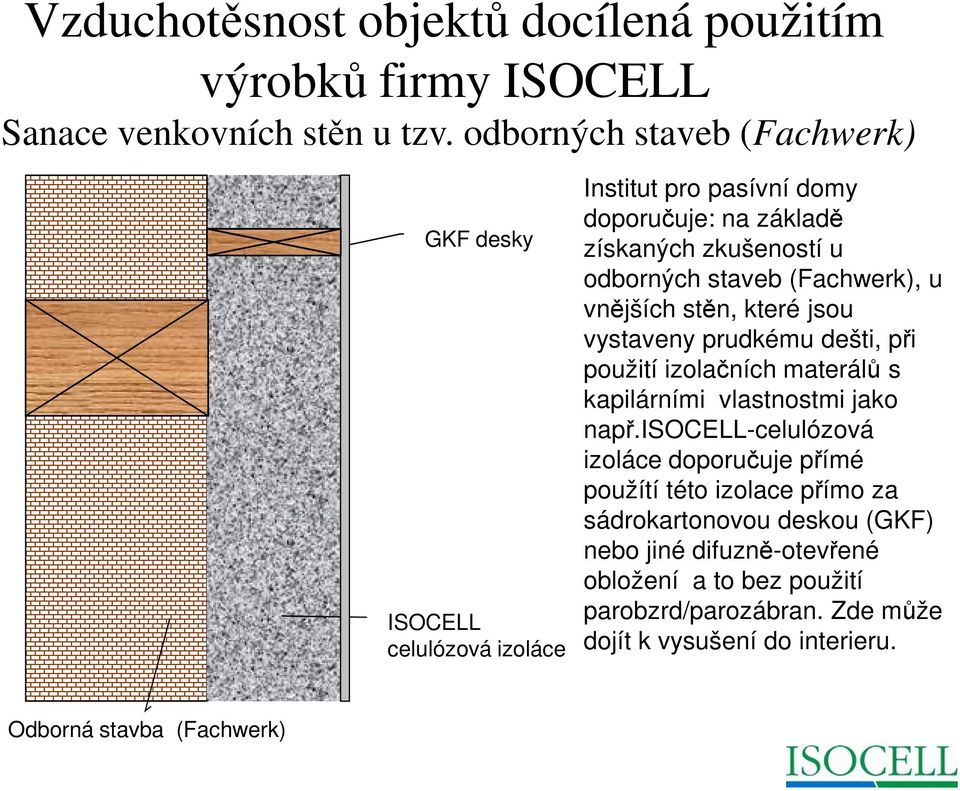

8 Sanace venkovních stěn u tzv. odborných staveb (Fachwerk) GKF desky ISOCELL celulózová izoláce Institut pro pasívní domy doporučuje: na základě získaných zkušeností u odborných staveb (Fachwerk), u vnějších stěn, které jsou vystaveny prudkému dešti, při použití izolačních materálů s kapilárními vlastnostmi jako např.isocell-celulózová izoláce doporučuje přímé použítí této izolace přímo za sádrokartonovou deskou (GKF) nebo jiné difuzně-otevřené obložení a to bez použití parobzrd/parozábran. Zde může dojít k vysušení do interieru. Odborná stavba (Fachwerk)

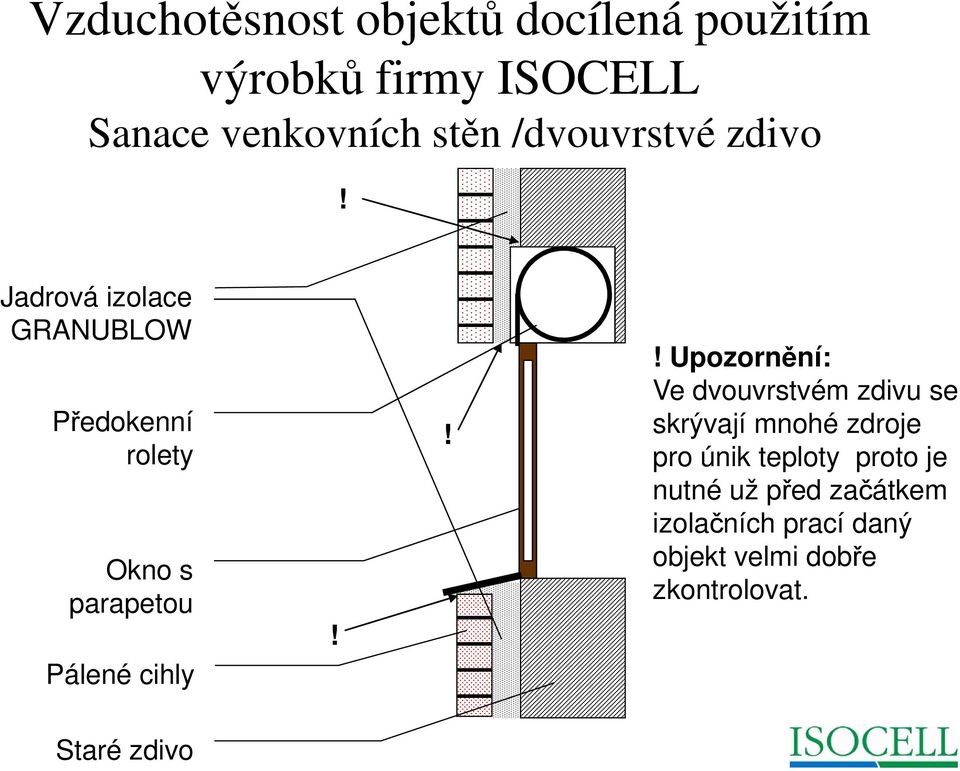

9 Sanace venkovních stěn /dvouvrstvé zdivo! Jadrová izolace GRANUBLOW Předokenní rolety Okno s parapetou Pálené cihly!!! Upozornění: Ve dvouvrstvém zdivu se skrývají mnohé zdroje pro únik teploty proto je nutné už před začátkem izolačních prací daný objekt velmi dobře zkontrolovat. Staré zdivo

10 Střecha / nová, přík. 1 / sklon střech >15 DN OMEGA Bednicí fólie a nebo OMEGA light fólie "volně" položené na krokve a nebo položené přímo na bednění, slepené s Omega Quilli lepidlem TJI-nosník Omega tesnicí páska pod kontralatě Izolace FH Parobrzdná fólie zesílená vláknem sd =6,45m AIRSTOP Parobrzdná fólie sd = 18m FH Parobrzdná fólie s vlákninou sd =2,5m Vzduchotěsně slepené s : AIRSTOP Flex Lepicí páskou AIRSTOP Lepicí páskou Napojení utěsněné s AIRSTOP těsnicím tmelem Sprint

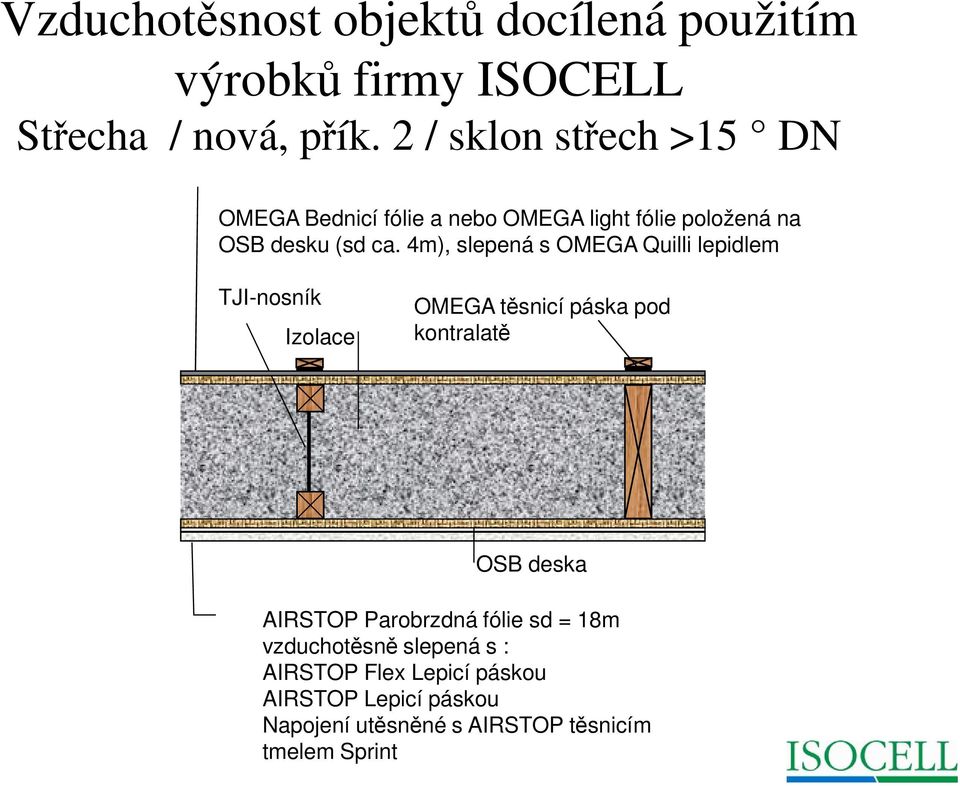

11 Střecha / nová, přík. 2 / sklon střech >15 DN OMEGA Bednicí fólie a nebo OMEGA light fólie položená na OSB desku (sd ca. 4m), slepená s OMEGA Quilli lepidlem TJI-nosník Izolace OMEGA těsnicí páska pod kontralatě OSB deska AIRSTOP Parobrzdná fólie sd = 18m vzduchotěsně slepená s : AIRSTOP Flex Lepicí páskou AIRSTOP Lepicí páskou Napojení utěsněné s AIRSTOP těsnicím tmelem Sprint

12 Střecha / nová, přík. 3 / sklon střech < 15 DN STAMISOL Pack fólie, sd = 1,02m, volně položené na krokve a nebo přímo položené na bednění slepené s STAMCOLL N55 lepidlem a nebo tepelně svařená horkým vzduchem TJI-nosník Izolace OMEGA těsnicí páska pod kontralatě AIRSTOP Parobrzdná fólie sd = 18m vzduchotěsně slepená s : AIRSTOP Flex Lepicí páskou AIRSTOP Lepicí páskou Napojení utěsněné s AIRSTOP těsnicím tmelem Sprint

13 Střecha, sklon střech >15 DN OMEGA Bednicí fólie přímo položená na 2,4cm široké bednění slepená s OMEGA Quilli lepidlem OMEGA těsnicí páska pod Krokve Cihlová krytina Podlahové desky kontralatě XPS nebo dřevolepenka FH Parobrzdná fólie sd=6,45m AIRSTOP Parobrzdná fólie sd= 18m FH Parobrzdná fólie s vlákninou sd=2,5m vzduchotěsně slepená s : AIRSTOP Flex Lepicí páskou AIRSTOP Lepicí páskou Napojení utěsněné s AIRSTOP těsnicím tmelem Sprint Kontralatě 8/10 x 2,5cm střední vzálenost 33cm, max. 40cm Sadrokarton, požární ochranné bednění nebo jiné F (REI) 30- obložení

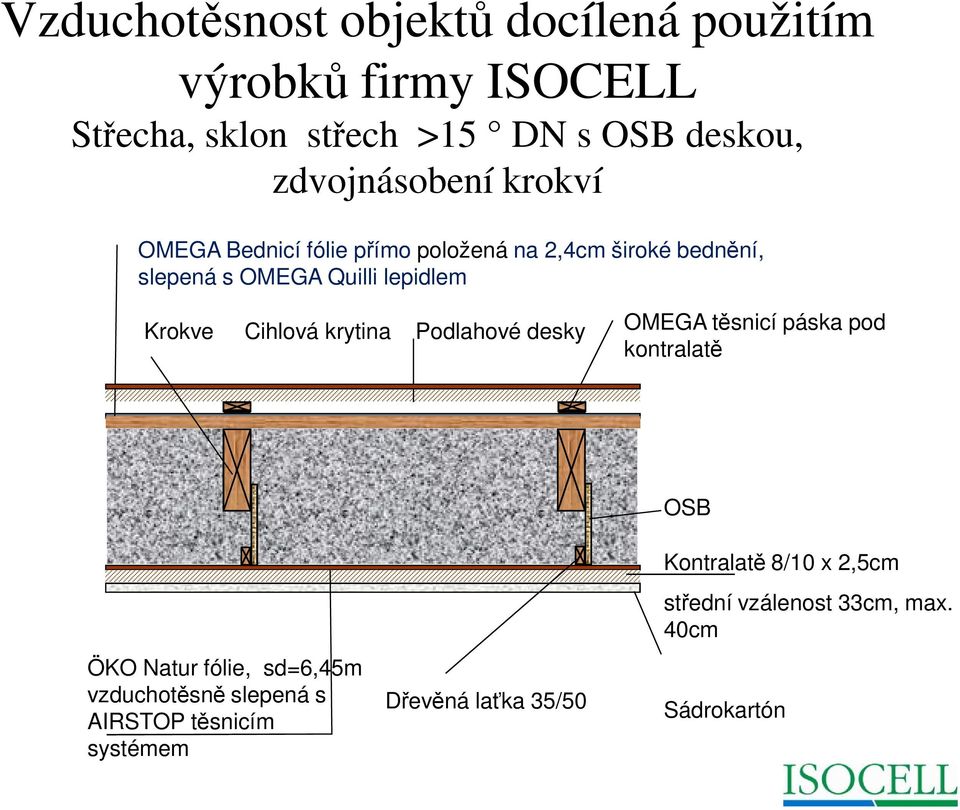

14 Střecha, sklon střech >15 DN s OSB deskou, zdvojnásobení krokví OMEGA Bednicí fólie přímo položená na 2,4cm široké bednění, slepená s OMEGA Quilli lepidlem Krokve Cihlová krytina Podlahové desky OMEGA těsnicí páska pod kontralatě ÖKO Natur fólie, sd=6,45m vzduchotěsně slepená s AIRSTOP těsnicím systémem Dřevěná laťka 35/50 OSB Kontralatě 8/10 x 2,5cm střední vzálenost 33cm, max. 40cm Sádrokartón

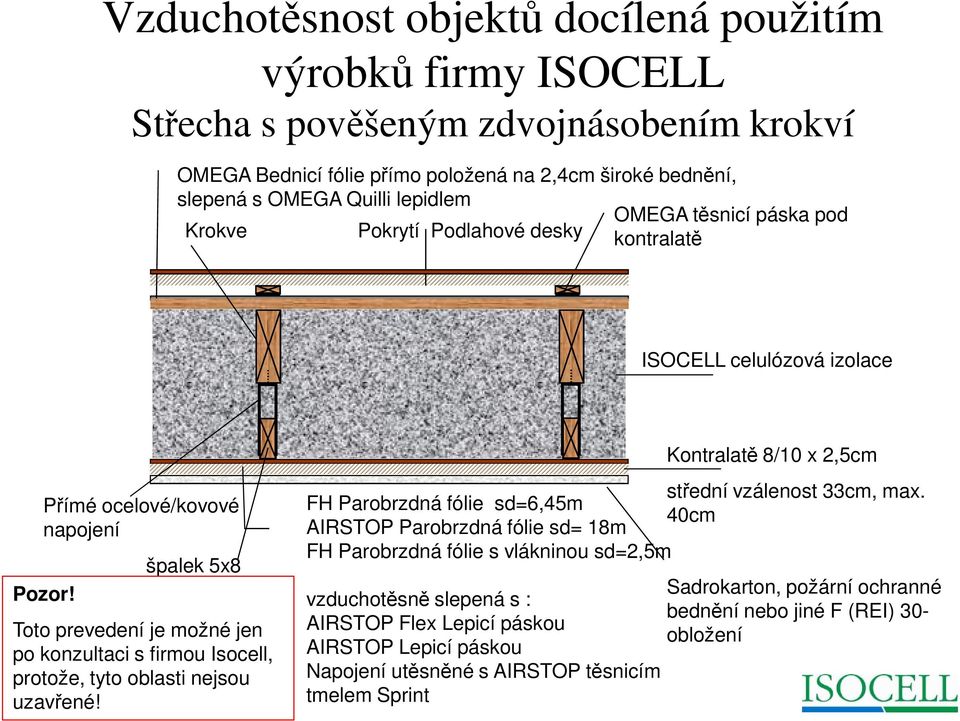

15 Střecha s pověšeným zdvojnásobením krokví OMEGA Bednicí fólie přímo položená na 2,4cm široké bednění, slepená s OMEGA Quilli lepidlem OMEGA těsnicí páska pod Krokve Pokrytí Podlahové desky kontralatě ISOCELL celulózová izolace Přímé ocelové/kovové napojení Pozor! špalek 5x8 Toto prevedení je možné jen po konzultaci s firmou Isocell, protože, tyto oblasti nejsou uzavřené! střední vzálenost 33cm, max. FH Parobrzdná fólie sd=6,45m 40cm AIRSTOP Parobrzdná fólie sd= 18m FH Parobrzdná fólie s vlákninou sd=2,5m vzduchotěsně slepená s : AIRSTOP Flex Lepicí páskou AIRSTOP Lepicí páskou Napojení utěsněné s AIRSTOP těsnicím tmelem Sprint Kontralatě 8/10 x 2,5cm Sadrokarton, požární ochranné bednění nebo jiné F (REI) 30- obložení

16 Střecha / nová, přík. 4 / plochá střecha Bitumové fólie nebo utěsnění ploché střechy K vůli účinku slunce černé barvy Často pokryté štěrkem, z konstukčních důvodů často na OSB deskách TJI-nosník Izolace OSB často požadované Namísto OSB desek je lépe použít: FH Parobrzdnou fólii s vlákninou sd=2,5m pretože vysušovací schopnosť je v létě vyšší, která je vzduchotěsně slepená s : AIRSTOP Flex Lepicí páskou AIRSTOP Lepicí páskou Napojení utěsněné s AIRSTOP těsnicím tmelem Sprint

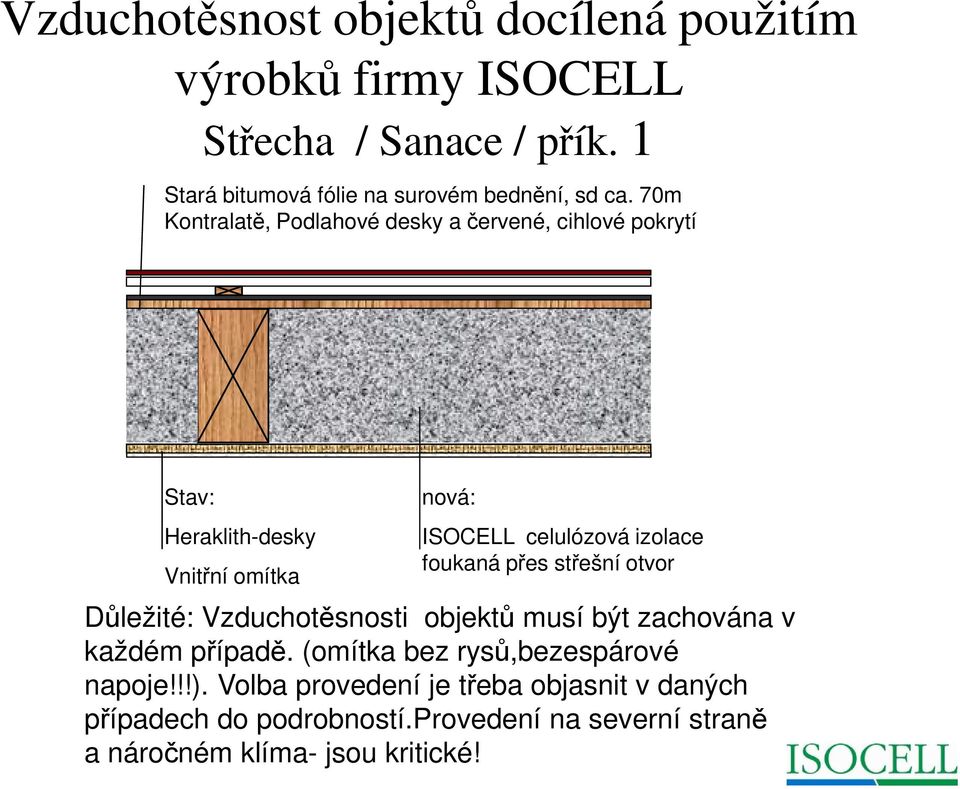

17 Střecha / Sanace / přík. 1 Stará bitumová fólie na surovém bednění, sd ca. 70m Kontralatě, Podlahové desky a červené, cihlové pokrytí Stav: Heraklith-desky Vnitřní omítka nová: ISOCELL celulózová izolace foukaná přes střešní otvor Důležité: Vzduchotěsnosti objektů musí být zachována v každém případě. (omítka bez rysů,bezespárové napoje!!!). Volba provedení je třeba objasnit v daných případech do podrobností.provedení na severní straně a náročném klíma- jsou kritické!

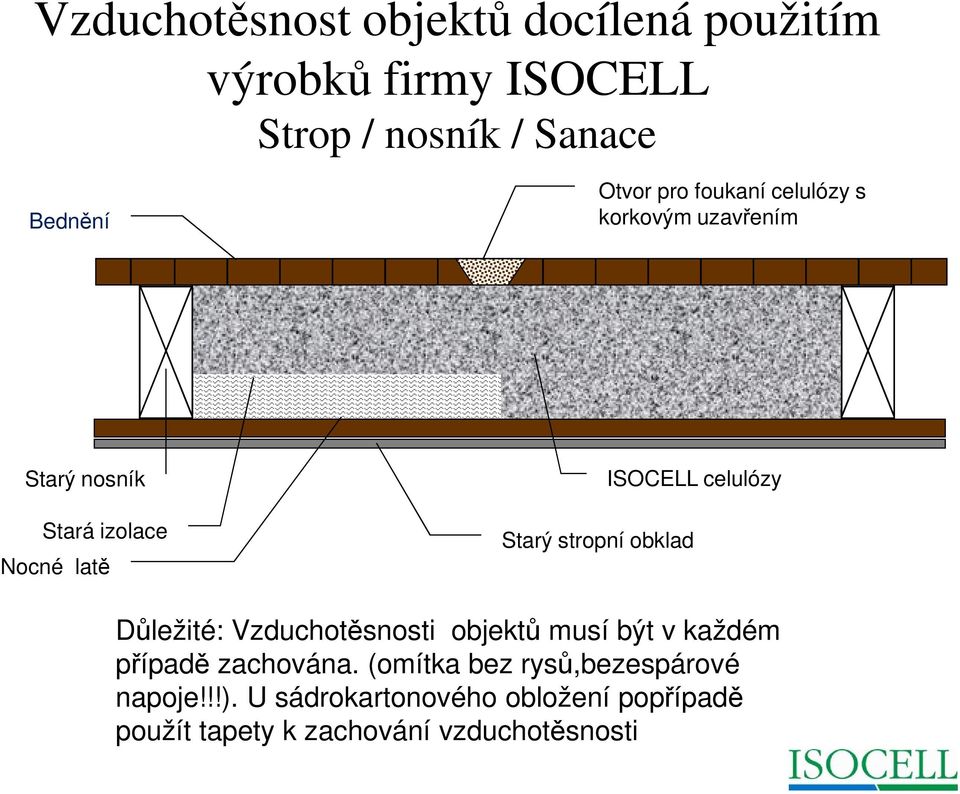

18 Strop / nosník / Sanace Bednění Otvor pro foukaní celulózy s korkovým uzavřením Starý nosník Stará izolace Nocné latě Starý stropní obklad ISOCELL celulózy Důležité: Vzduchotěsnosti objektů musí být v každém případě zachována. (omítka bez rysů,bezespárové napoje!!!). U sádrokartonového obložení popřípadě použít tapety k zachování vzduchotěsnosti

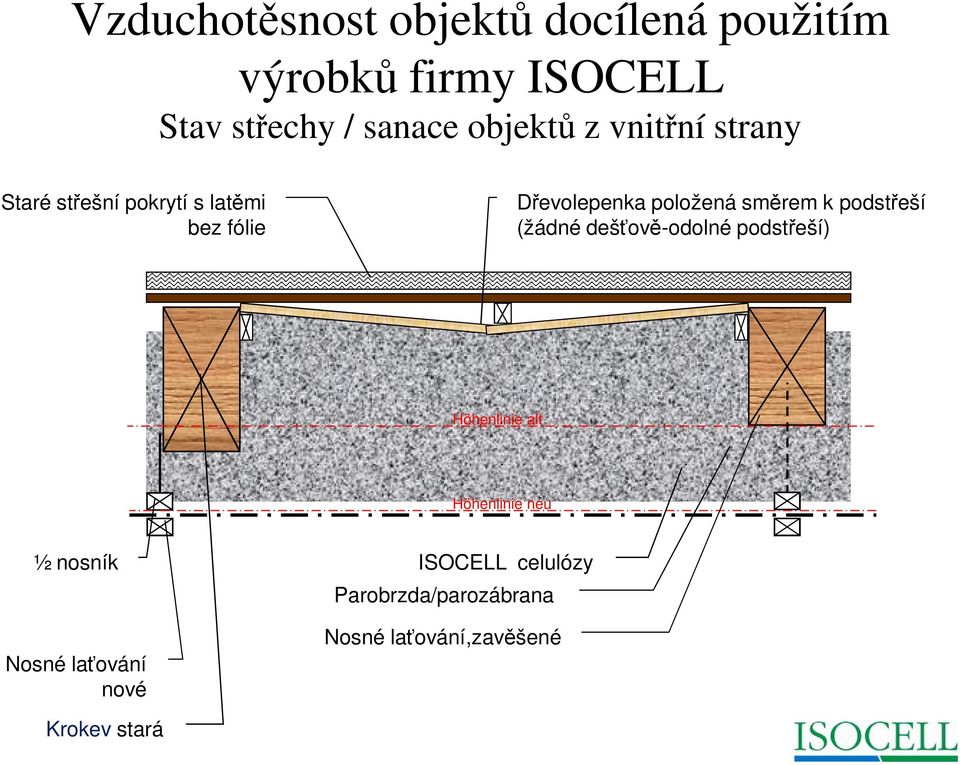

19 Stav střechy / sanace objektů z vnitřní strany Staré střešní pokrytí s latěmi bez fólie Dřevolepenka položená směrem k podstřeší (žádné dešťově-odolné podstřeší) Höhenlinie alt Höhenlinie neu ½ nosník Nosné laťování nové ISOCELL celulózy Parobrzda/parozábrana Nosné laťování,zavěšené Krokev stará

20 Stav střechyz venku a vnitřku / sanace objektů Staré střešní pokrytí s kontralatěmi a fólií ISOCELL celulózy foukaná do izolačních pytlů Krokev staré Vnitřní obklad Upozornění: Konstrukce musí být posouzena v jednotlivých případech po stavební stránce stavebním technikem Stará izolace Isocell celulóza foukaná přes střechu

21 Plochá střecha s nízkým sklonem se podpornou konstrukcí Isocell celulóza, nová, otevřeně foukaná Střešní pokrytí,staré Podporná konstrukce Betonový strop Stropní obklad Upozornění: Konstrukce musí být posouzena v jednotlivých případech po stavební stránce stavebním technikem.

22 Podlaha směrem k zemnímu povrchu Dřevěná podlaha ÖKO Natur Parobrzdná fólie s ISOCELL celulózou dřevěné laťování s ISOCELL celulózou Hydroizolace Beton Zemní povrch
