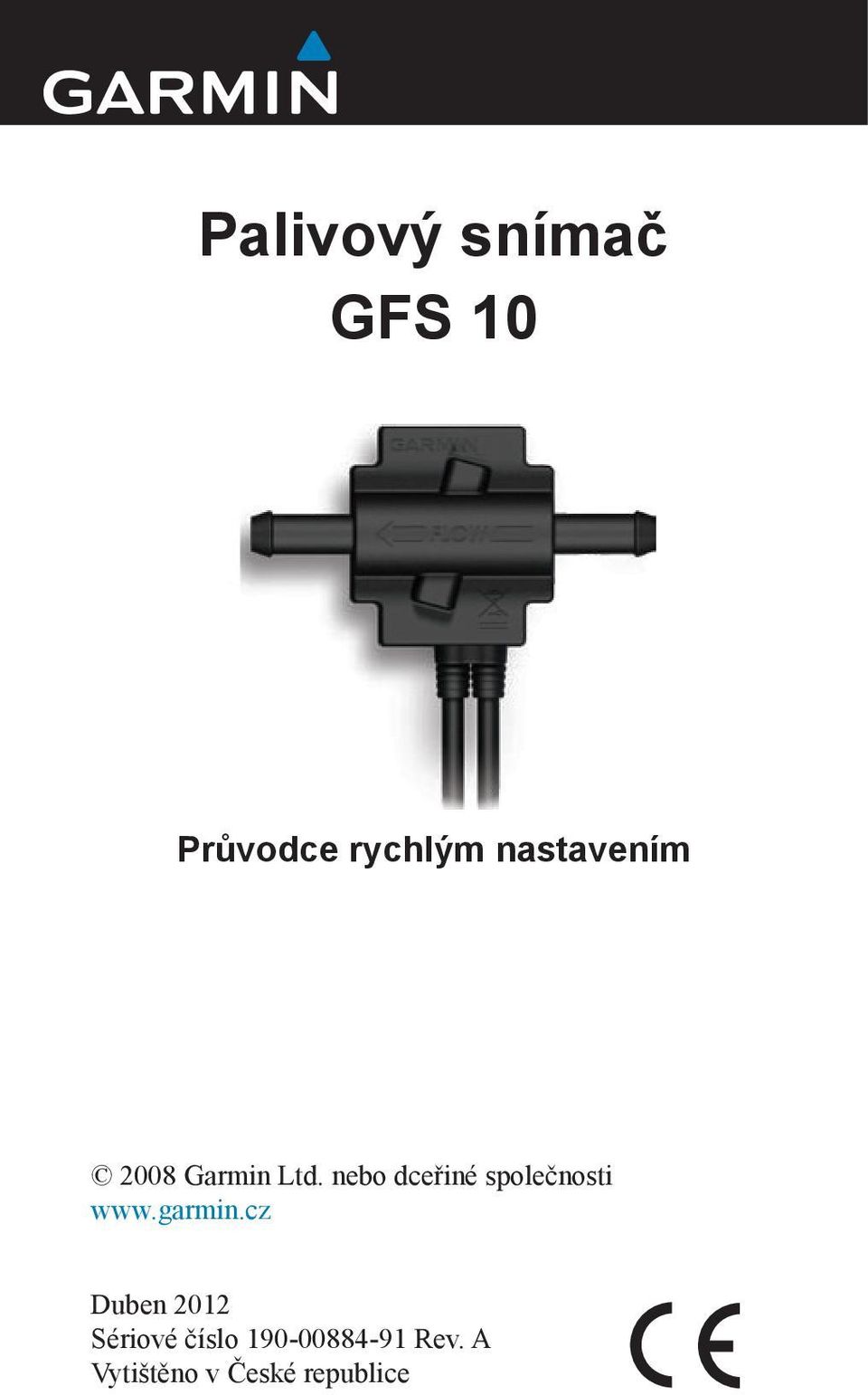

1 Palivový snímač GFS 10 Průvodce rychlým nastavením 2008 Garmin Ltd. nebo dceřiné společnosti Duben 2012 Sériové číslo Rev. A Vytištěno v České republice

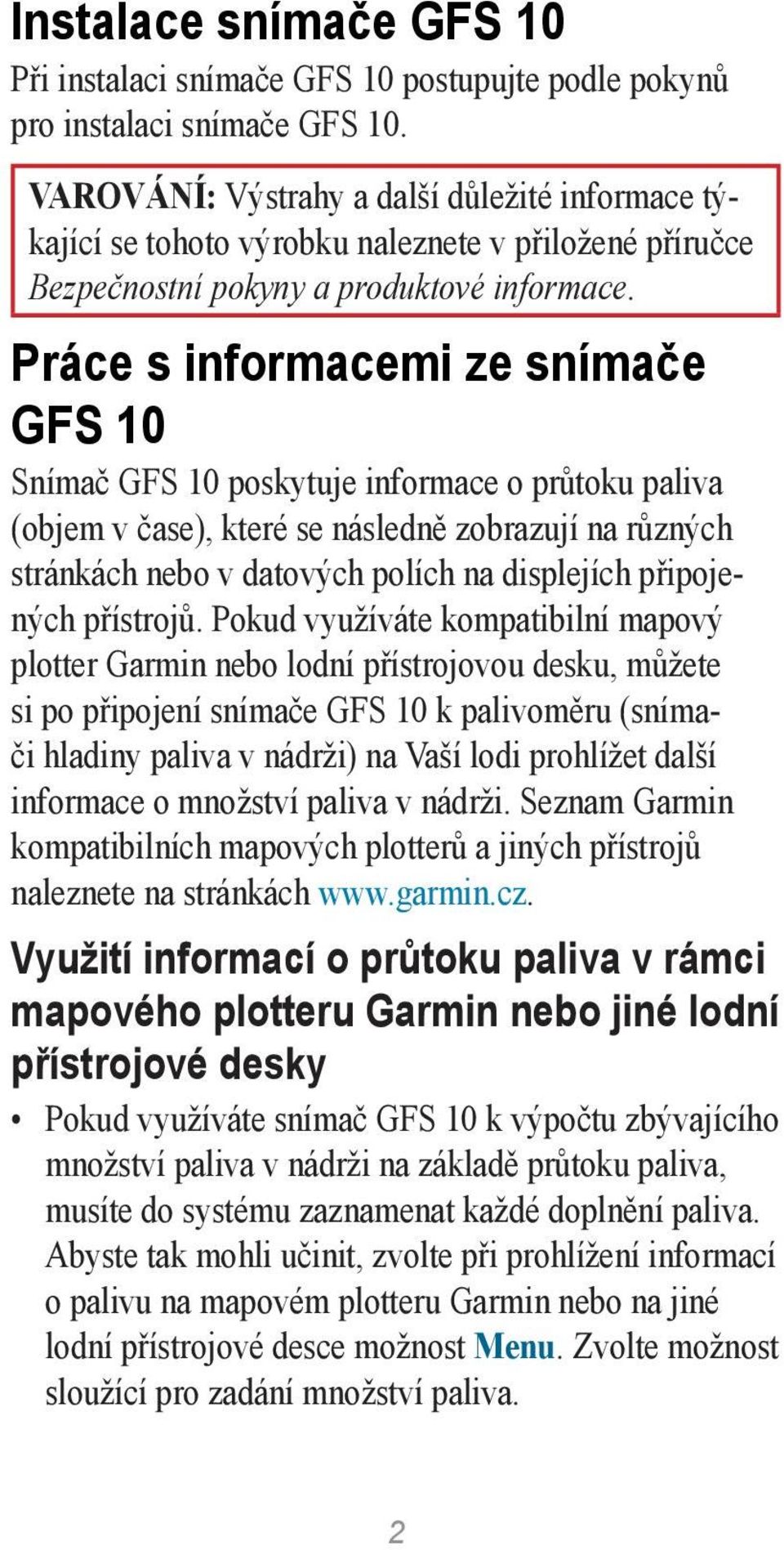

2 Instalace snímače GFS 10 Při instalaci snímače GFS 10 postupujte podle pokynů pro instalaci snímače GFS 10. VAROVÁNÍ: Výstrahy a další důležité informace týkající se tohoto výrobku naleznete v přiložené příručce Bezpečnostní pokyny a produktové informace. Práce s informacemi ze snímače GFS 10 Snímač GFS 10 poskytuje informace o průtoku paliva (objem v čase), které se následně zobrazují na různých stránkách nebo v datových polích na displejích připojených přístrojů. Pokud využíváte kompatibilní mapový plotter Garmin nebo lodní přístrojovou desku, můžete si po připojení snímače GFS 10 k palivoměru (snímači hladiny paliva v nádrži) na Vaší lodi prohlížet další informace o množství paliva v nádrži. Seznam Garmin kompatibilních mapových plotterů a jiných přístrojů naleznete na stránkách Využití informací o průtoku paliva v rámci mapového plotteru Garmin nebo jiné lodní přístrojové desky Pokud využíváte snímač GFS 10 k výpočtu zbývajícího množství paliva v nádrži na základě průtoku paliva, musíte do systému zaznamenat každé doplnění paliva. Abyste tak mohli učinit, zvolte při prohlížení informací o palivu na mapovém plotteru Garmin nebo na jiné lodní přístrojové desce možnost Menu. Zvolte možnost sloužící pro zadání množství paliva. 2

Práce s informacemi ze snímače GFS 10 Snímač GFS 10 poskytuje informace o průtoku paliva (objem v čase), které se následně zobrazují na různých stránkách nebo v datových polích na displejích

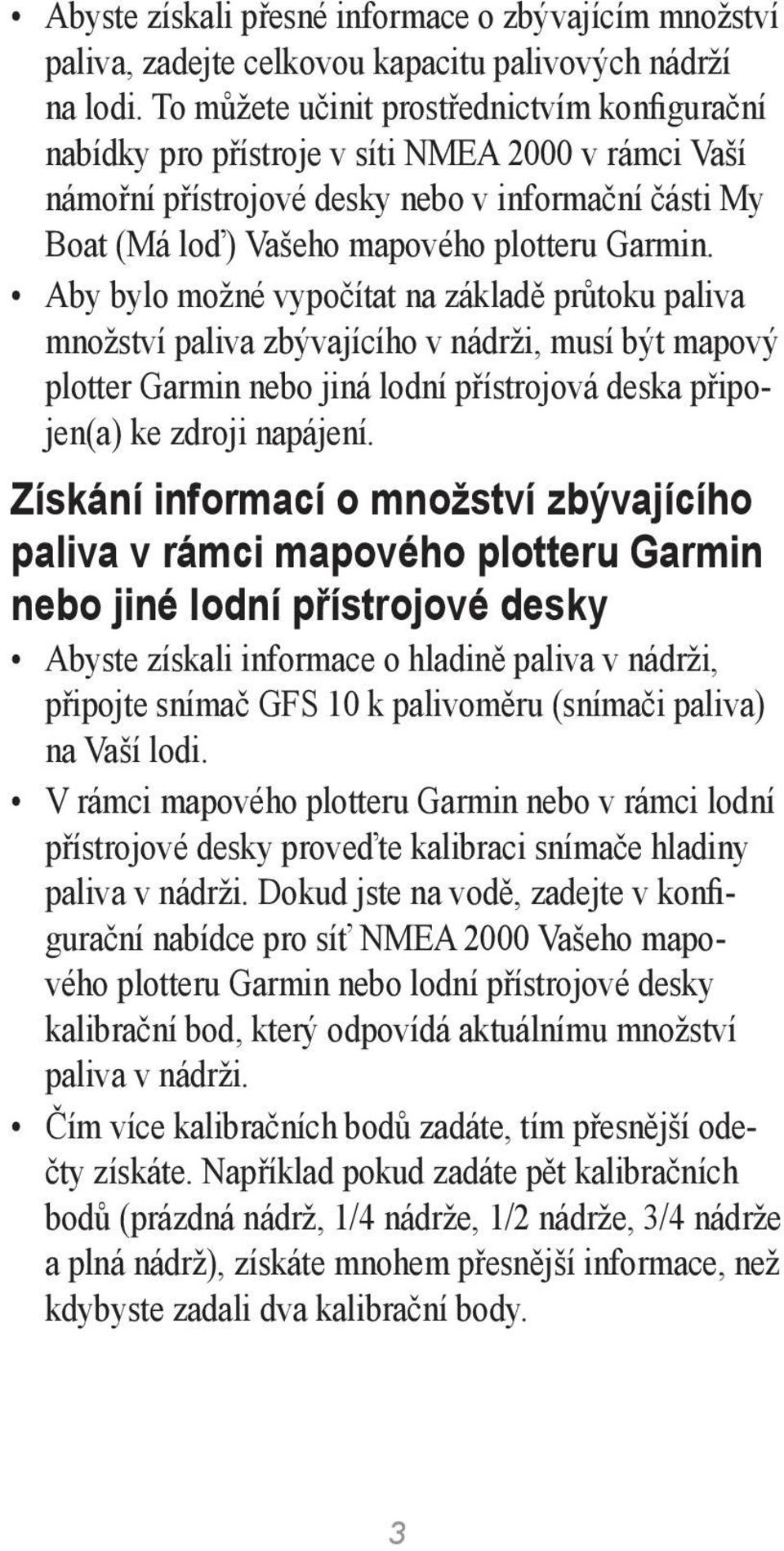

3 Abyste získali přesné informace o zbývajícím množství paliva, zadejte celkovou kapacitu palivových nádrží na lodi. To můžete učinit prostřednictvím konfigurační nabídky pro přístroje v síti NMEA 2000 v rámci Vaší námořní přístrojové desky nebo v informační části My Boat (Má loď) Vašeho mapového plotteru Garmin. Aby bylo možné vypočítat na základě průtoku paliva množství paliva zbývajícího v nádrži, musí být mapový plotter Garmin nebo jiná lodní přístrojová deska připojen(a) ke zdroji napájení. Získání informací o množství zbývajícího paliva v rámci mapového plotteru Garmin nebo jiné lodní přístrojové desky Abyste získali informace o hladině paliva v nádrži, připojte snímač GFS 10 k palivoměru (snímači paliva) na Vaší lodi. V rámci mapového plotteru Garmin nebo v rámci lodní přístrojové desky proveďte kalibraci snímače hladiny paliva v nádrži. Dokud jste na vodě, zadejte v konfigurační nabídce pro síť NMEA 2000 Vašeho mapového plotteru Garmin nebo lodní přístrojové desky kalibrační bod, který odpovídá aktuálnímu množství paliva v nádrži. Čím více kalibračních bodů zadáte, tím přesnější odečty získáte. Například pokud zadáte pět kalibračních bodů (prázdná nádrž, 1/4 nádrže, 1/2 nádrže, 3/4 nádrže a plná nádrž), získáte mnohem přesnější informace, než kdybyste zadali dva kalibrační body. 3

Aby bylo možné vypočítat na základě průtoku paliva množství paliva zbývajícího v nádrži, musí být mapový plotter Garmin nebo jiná lodní přístrojová deska připojen(a) ke zdroji napájení.

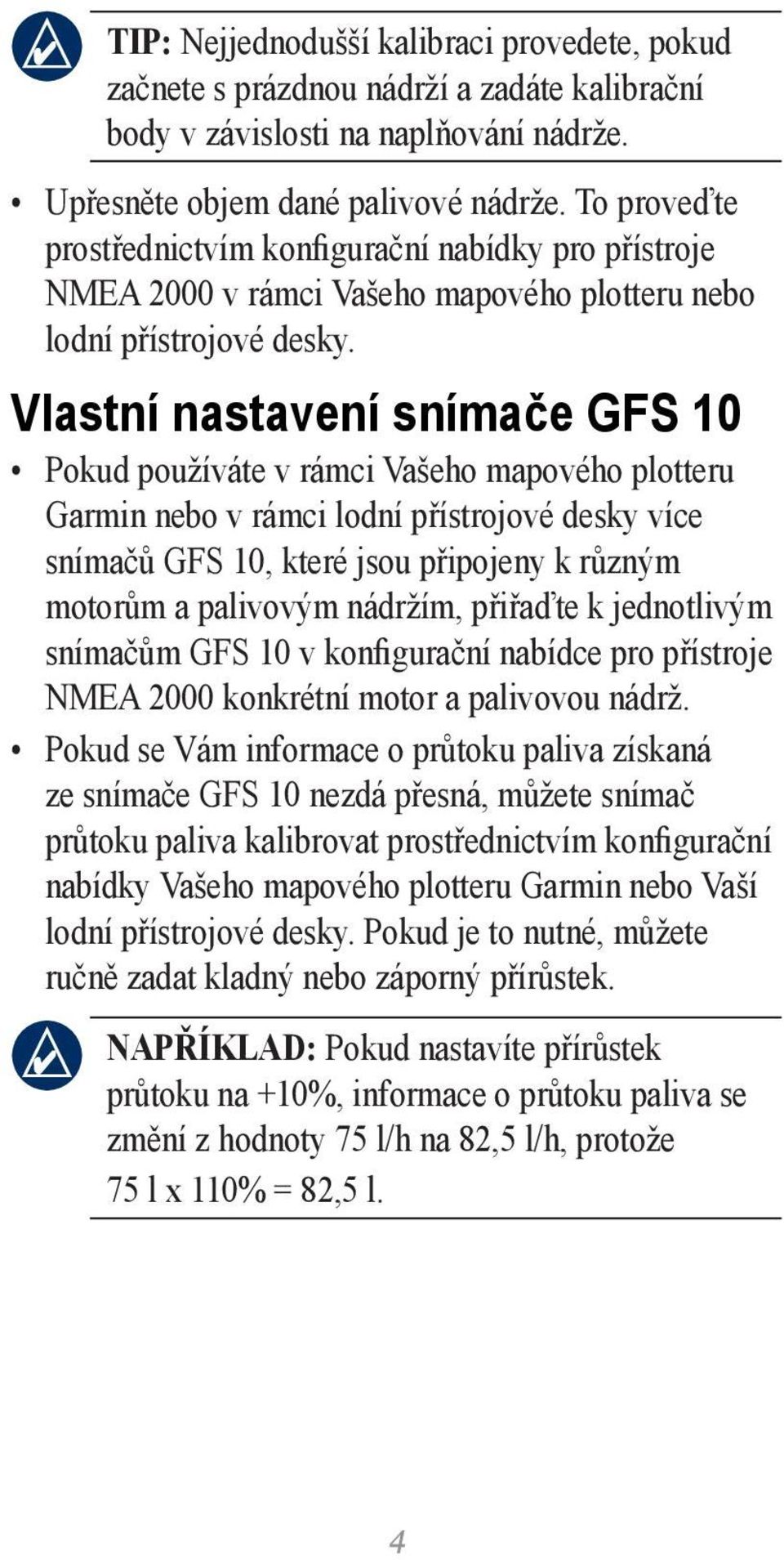

4 TIP: Nejjednodušší kalibraci provedete, pokud začnete s prázdnou nádrží a zadáte kalibrační body v závislosti na naplňování nádrže. Upřesněte objem dané palivové nádrže. To proveďte prostřednictvím konfigurační nabídky pro přístroje NMEA 2000 v rámci Vašeho mapového plotteru nebo lodní přístrojové desky. Vlastní nastavení snímače GFS 10 Pokud používáte v rámci Vašeho mapového plotteru Garmin nebo v rámci lodní přístrojové desky více snímačů GFS 10, které jsou připojeny k různým motorům a palivovým nádržím, přiřaďte k jednotlivým snímačům GFS 10 v konfigurační nabídce pro přístroje NMEA 2000 konkrétní motor a palivovou nádrž. Pokud se Vám informace o průtoku paliva získaná ze snímače GFS 10 nezdá přesná, můžete snímač průtoku paliva kalibrovat prostřednictvím konfigurační nabídky Vašeho mapového plotteru Garmin nebo Vaší lodní přístrojové desky. Pokud je to nutné, můžete ručně zadat kladný nebo záporný přírůstek. Například: Pokud nastavíte přírůstek průtoku na +10%, informace o průtoku paliva se změní z hodnoty 75 l/h na 82,5 l/h, protože 75 l x 110% = 82,5 l. 4

Vlastní nastavení snímače GFS 10 Pokud používáte v rámci Vašeho mapového plotteru Garmin nebo v rámci lodní přístrojové desky více snímačů GFS 10, které jsou připojeny k různým motorům a palivovým

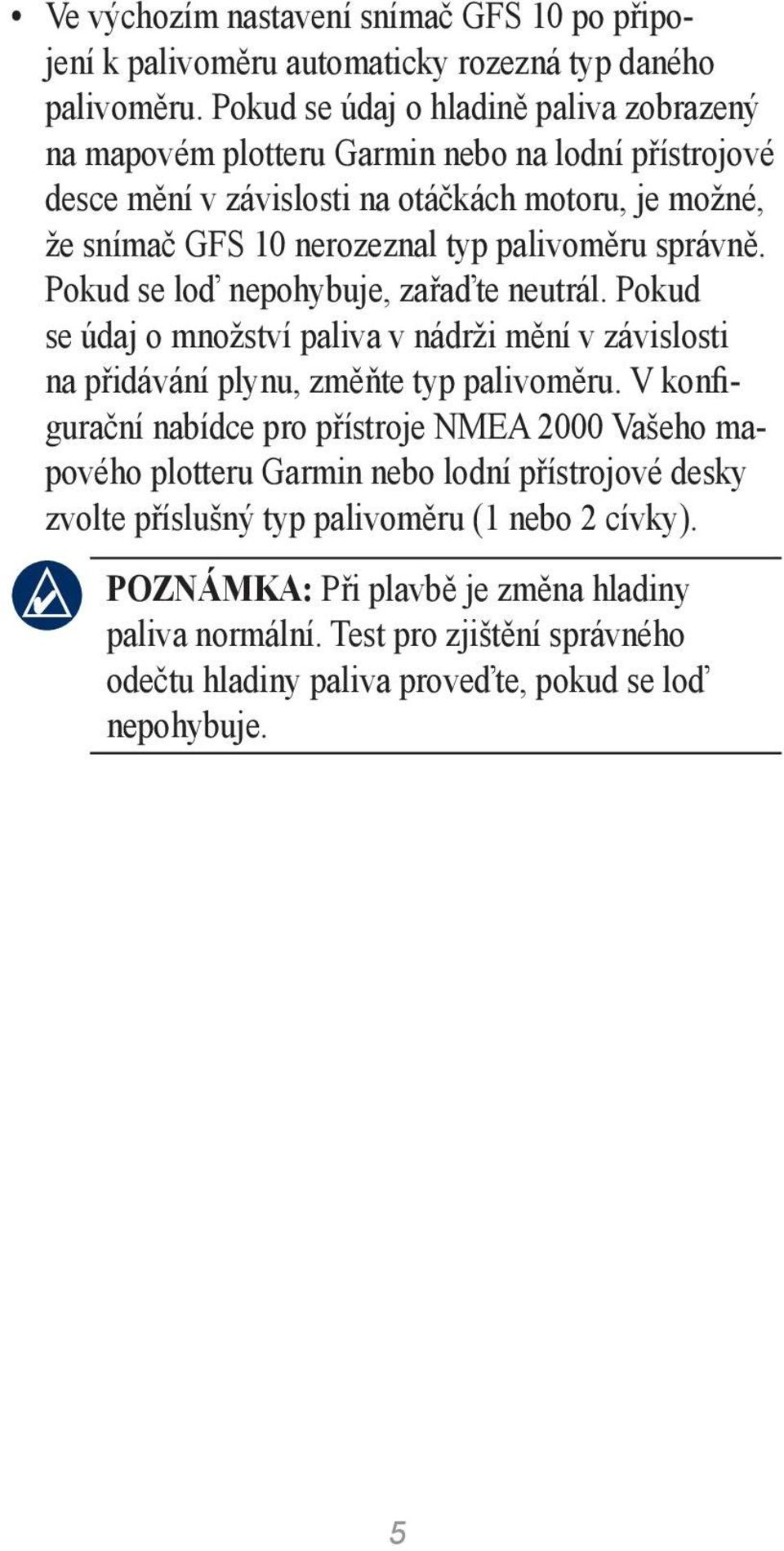

5 Ve výchozím nastavení snímač GFS 10 po připojení k palivoměru automaticky rozezná typ daného palivoměru. Pokud se údaj o hladině paliva zobrazený na mapovém plotteru Garmin nebo na lodní přístrojové desce mění v závislosti na otáčkách motoru, je možné, že snímač GFS 10 nerozeznal typ palivoměru správně. Pokud se loď nepohybuje, zařaďte neutrál. Pokud se údaj o množství paliva v nádrži mění v závislosti na přidávání plynu, změňte typ palivoměru. V konfigurační nabídce pro přístroje NMEA 2000 Vašeho mapového plotteru Garmin nebo lodní přístrojové desky zvolte příslušný typ palivoměru (1 nebo 2 cívky). POZNÁMKA: Při plavbě je změna hladiny paliva normální. Test pro zjištění správného odečtu hladiny paliva proveďte, pokud se loď nepohybuje. 5

palivoměru správně. Pokud se loď nepohybuje, zařaďte neutrál. Pokud se údaj o množství paliva v nádrži mění v závislosti na přidávání plynu, změňte typ palivoměru.

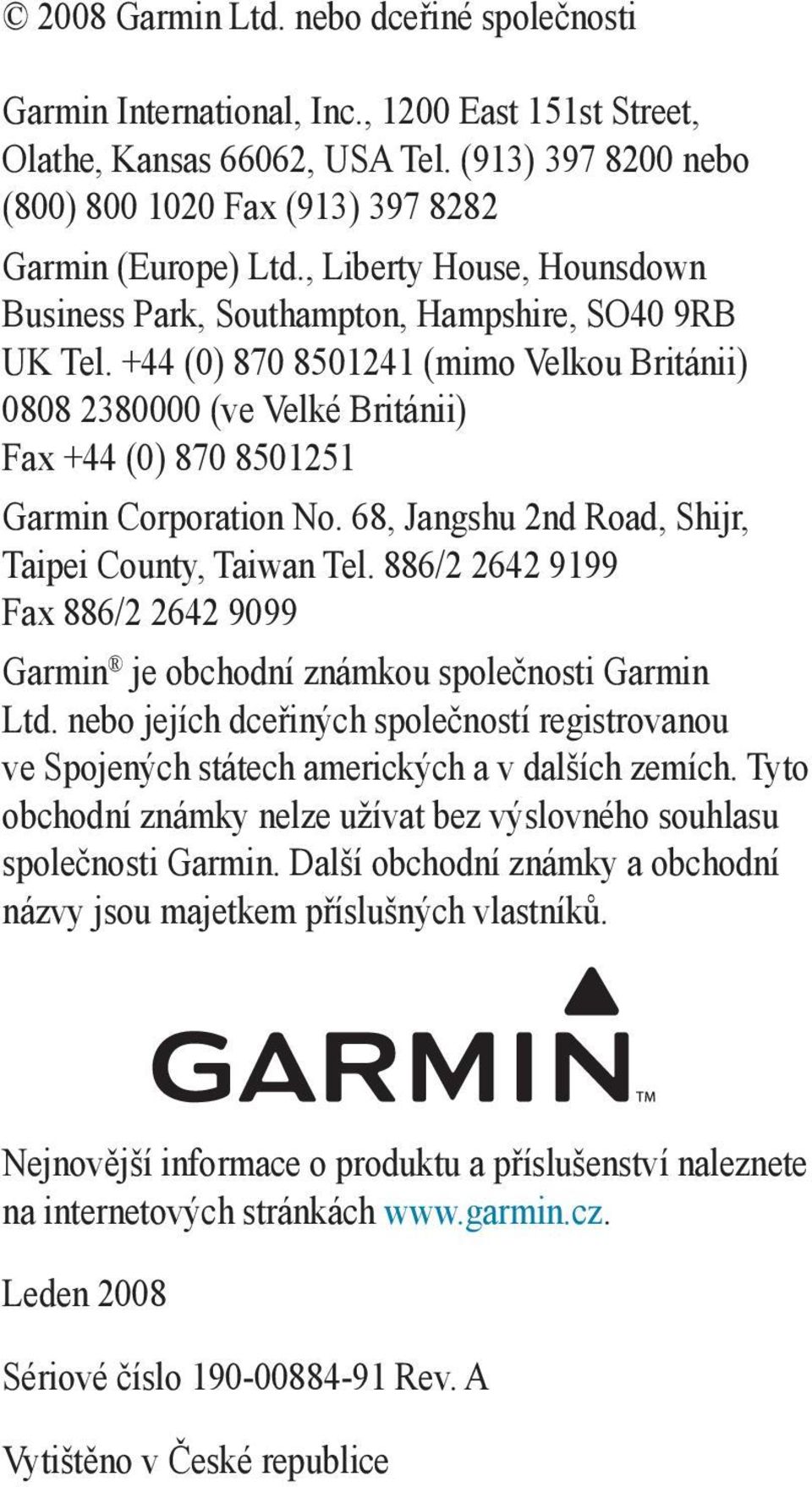

6 2008 Garmin Ltd. nebo dceřiné společnosti Garmin International, Inc., 1200 East 151st Street, Olathe, Kansas 66062, USA Tel. (913) nebo (800) Fax (913) Garmin (Europe) Ltd., Liberty House, Hounsdown Business Park, Southampton, Hampshire, SO40 9RB UK Tel. +44 (0) (mimo Velkou Británii) (ve Velké Británii) Fax +44 (0) Garmin Corporation No. 68, Jangshu 2nd Road, Shijr, Taipei County, Taiwan Tel. 886/ Fax 886/ Garmin je obchodní známkou společnosti Garmin Ltd. nebo jejích dceřiných společností registrovanou ve Spojených státech amerických a v dalších zemích. Tyto obchodní známky nelze užívat bez výslovného souhlasu společnosti Garmin. Další obchodní známky a obchodní názvy jsou majetkem příslušných vlastníků. Nejnovější informace o produktu a příslušenství naleznete na internetových stránkách Leden 2008 Sériové číslo Rev. A Vytištěno v České republice

+44 (0) 870 8501241 (mimo Velkou Británii) 0808 2380000 (ve Velké Británii) Fax +44 (0) 870 8501251 Garmin Corporation No. 68, Jangshu 2nd Road, Shijr, Taipei County, Taiwan Tel.
