DOL 535 DOL 539. Produkční počítač. Schémata zapojení a kabeláže Verze softwaru 5.3
|
|
|
- Petr Rohla
- před 6 lety
- Počet zobrazení:
Transkript
1 Produkční počítač Schémata zapojení a kabeláže Verze softwaru 5.3
2
3 Verze programu Výrobek popsaný v tomto návodu obsahuje software. Tento návod odpovídá verzi: Verze softwaru 5.3 Jedná se o vydání z roku Změny výrobku a dokumentace Společnost SKOV A/S si vyhrazuje právo změnit tento návod a zde popsaný výrobek bez jakéhokoliv dalšího upozornění. V případě pochybností kontaktujte společnost SKOV A/S. Datum poslední změny se uvádí na přední a zadní straně. Poznámka Veškerá práva patří společnosti SKOV A/S. Bez písemného souhlasu společnosti SKOV A/S není povoleno reprodukovat žádnou část tohoto návodu v jakékoli formě. Společnost SKOV A/S vyvinula přiměřené úsilí k zajištění přesnosti informací obsažených v tomto návodu. V případě zjištění chyb nebo nepřesných informací by společnost SKOV A/S ocenila, kdyby o tom byla informována. Bez ohledu na výše uvedené skutečnosti společnost SKOV A/S nemá žádnou odpovědnost za škodu způsobenou nebo údajně způsobenou spoléháním se na jakékoli informace obsažené v tomto dokumentu. Copyright 2018 SKOV A/S
4 Schémata zapojení a kabeláže 4 1 ÚVOD 7 2 MONTÁŽNÍ NÁVOD Montáž DOL 53X Montáž přídavného stykače Montáž dodatečného napájecího zdroje 24 V Napájecí zdroj 24 V, 2,1 A v krabici Napájecí zdroj 24 V, 2,1 A, deska s plošnými spoji INSTALAČNÍ PŘÍRUČKA Elektrické zapojení Zapojení kabelů Připojení záložního zdroje k DOL 53X Nastavení síťového napětí Připojení dodatečného napájecího zdroje 24 V Připojení sedmi nebo více I/O modulů Zapojení v nabídce Instalace ve stájovém počítači Umístění propojky Tisk Nastavení instalace prostřednictvím PC simulátoru Nastavení CAN adres Nastavení ukončovacích propojek CAN Nastavení ukončovacích propojek CAN pro modul vážení (max. 1 metrů) Stájový počítač s I/O modulem Stájový počítač se dvěma I/O moduly Nastavení ukončovacích propojek CAN pro modul vážení (max. 200 metrů) Počítač v hale pouze s hlavním modulem Stájový počítač s I/O modulem Nastavení ukončovacích propojek CAN pro dva modul vážení (max. 200 metrů) Datový síťový modul se dvěma váhovými moduly v sérii Datový síťový modul se dvěma váhovými moduly paralelně Všeobecné informace o schématech zapojení Barevné kódy Příklad zapojení Připojení cívek se stejnosměrným napájením Přehled připojovacích svorek... 26
5 Schémata zapojení a kabeláže Zdroj napájení (K1.1) Hlavní modul (K1.2) I/O modul (K1.3) Smyčkový modul (K1.5) a (K1.6) Základní plány kabeláže Spínací hodiny, krmný systém, světlo, voda, vážení siláže, denní siláž, silážní dopravníky, příčný dopravník, světelný senzor, klíč a energometr Stmívací spínač, kapacitní senzory, vodoměr, váhy zvířat/krmiva, překlopná váha a počitadlo vajec Rozměry kabelů pro 24Vss podle délky Váha krmiva Schémata zapojení Síťové napětí pro I/O modul a hlavní modul Připojení alarmu Samostatné bubnové váhy DOL 99B Sdílené bubnové váhy DOL 99B DOL 99B (mezi dvěma DOL 535) Cílové krmení se sdílenými bubnovými váhami DOL 99B Samostatná DOL DOL 9940 sdílené mezi dvěma počítači Cílové krmení se sdílenýmdol Pohon distribuční klapky Váhový modul Instalace kabelů Dva vstupy s max. 1m kabelem CAN Dva vstupy s max. 1m kabelem CAN Two inputs with max. 200 m CAN-cable in series Two inputs with max. 200 m CAN-cable in parallel SB-A (3/5/10 tun) Překlopná váha / Počitadlo krmiva Cílové krmení Ventil pohonu Sdílený dopravník sila Příčný dopravník/podávací systém 400V Senzor požadavku krmiva příčného dopravníku a prázdné silo Příčný dopravník se senzorem Senzor v poslední misce (DOL 45/DOL 26) Podávací systém Klapka oddělení krmiva Krmení s pauzami Váha zvířat...48
6 6 Schémata zapojení a kabeláže DOL DOL 98S-20/ Hodiny Vodoměr Relé vodoměru Spínací hodiny Světelný režim Světelné relé Inspekční osvětlení Stmívač Světelný senzor Časovač intervalů Počítadlo vajec cm cm Klíč chytání Energometr...55
7 A 0 M Schémata zapojení a kabeláže 7 1 Úvod Tento dokument obsahuje soubor příkladů schémat zapojení a kabeláže, které se využívají při instalaci řídicí jednotky DOL 535 nebo DOL 539 (dále jen DOL 53X). Tento dokument může obsahovat oddíly, které nejsou pro danou stáj relevantní. 2 Montážní návod DOL 53X Vážení sil Váha krmiva Váha zvířat Krmení Vodoměr Regulace světla Spínací hodiny Světelný senzor Počítadlo vajec Kapacitní senzor Obrázek1: Přehled zapojení DOL 53X Produkce

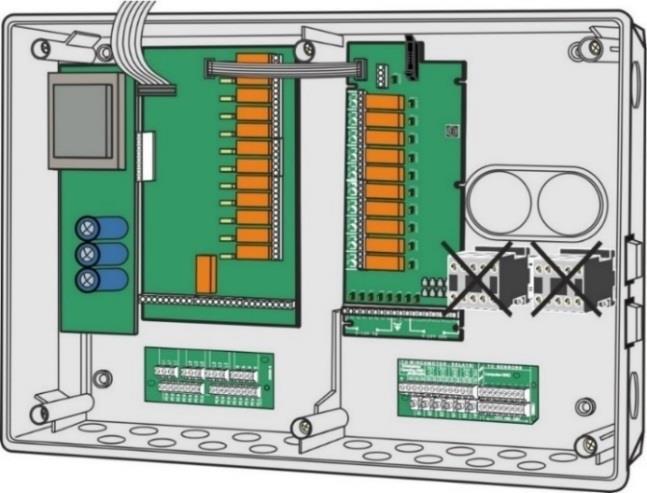

8 8 Schémata zapojení a kabeláže 2.1 Montáž DOL 53X 1) Počítač umístěte tak, aby byl displej (A) v úrovni očí obsluhy. 2) Nezapomeňte na volný prostor kolem skříně: 43 cm (B) tak, aby bylo možné umístit přední panel na skříň během servisu. 10 cm (C) pod spodní hranou krabice pro chlazení vzduchem. 10 cm (D) na pravé straně pro ovládání přepínače AUT/MAN (Aut./Manuální). Obrázek2: Montáž stájového počítače DOL 53X 2.2 Montáž přídavného stykače Neumisťujte stykače do počítače. Stykače způsobují elektrické rušení, což může způsobit reset/restart počítače. Stykače instalujte do externí krabice vedle počítače. Obrázek 7: Montáž přídavného stykače Stykač ani pomocné relé se nesmí instalovat v klimapočítači.
9 Schémata zapojení a kabeláže Montáž dodatečného napájecího zdroje 24 V Napájecí zdroj 24 V, 2,1 A v krabici Přídavný napájecí zdroj (A) je umístěn na boční straně počítače nebo v jeho blízkosti. Obrázek3: Montáž dodatečného napájecího napětí 24 V v krabici Napájecí zdroj 24 V, 2,1 A, deska s plošnými spoji Dodatečné napájení (B) (napájení 24 V 2,1 A, deska s plošnými spoji) lze instalovat v předem připravené rozšiřovací skříni společně s I/O modulem. Obrázek4: Montáž dodatečného napájení 24 V, desky s plošnými spoji

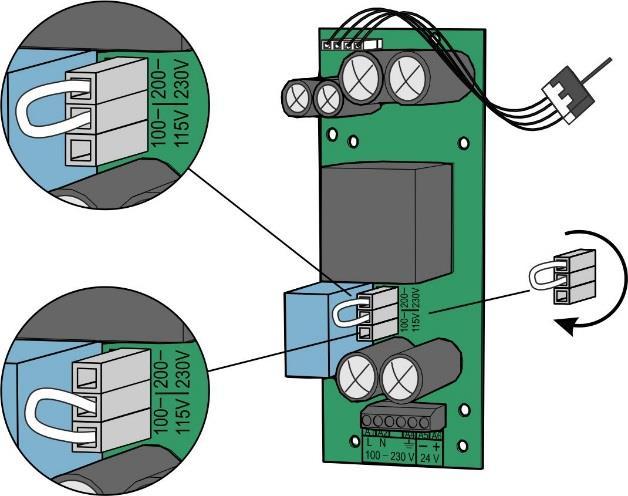

10 10 Schémata zapojení a kabeláže 3 Instalační příručka 3.1 Elektrické zapojení Instalace, servis a odstraňování závad v souvislosti s elektrickým zařízením mohou provádět pouze odborníci v souladu s platnými národními předpisy - v Evropě v souladu s normou EN a dalšími platnými předpisy EU. Pro každý motor a napájení je nutná instalace izolátoru napájení tak, aby bylo možné údržbu elektrického zařízení provádět v prostředí bez napětí. Izolátor napájení společnost SKOV A/S nedodává Zapojení kabelů Připojte kabely podle základních schémat zapojení, odpovídajících příslušnému systému Připojení záložního zdroje k DOL 53X V oblastech s nestabilními napájecími zdroji lze před DOL 53X namontovat záložní zdroj tak, aby bylo možné kompenzovat časté výpadky napájení mini záložní jednotka, 20 V 1 A. Napájí stájový počítač v průměru za 5 minut v případě výpadku na max. 0,5-3 hodiny Nastavení síťového napětí DŮLEŽITÉ Před připojením síťového napětí je důležité nastavit napětí v počítači tak, aby odpovídalo úrovni napětí v místní stáji V Ponechat zástrčku zapojenou (výrobní nastavení) Obrázek5: V Přesunout zástrčku na V Napájení: Nastavení síťového napětí Připojte síťové napětí. Po několika minutách je počítač připraven k nastavení.

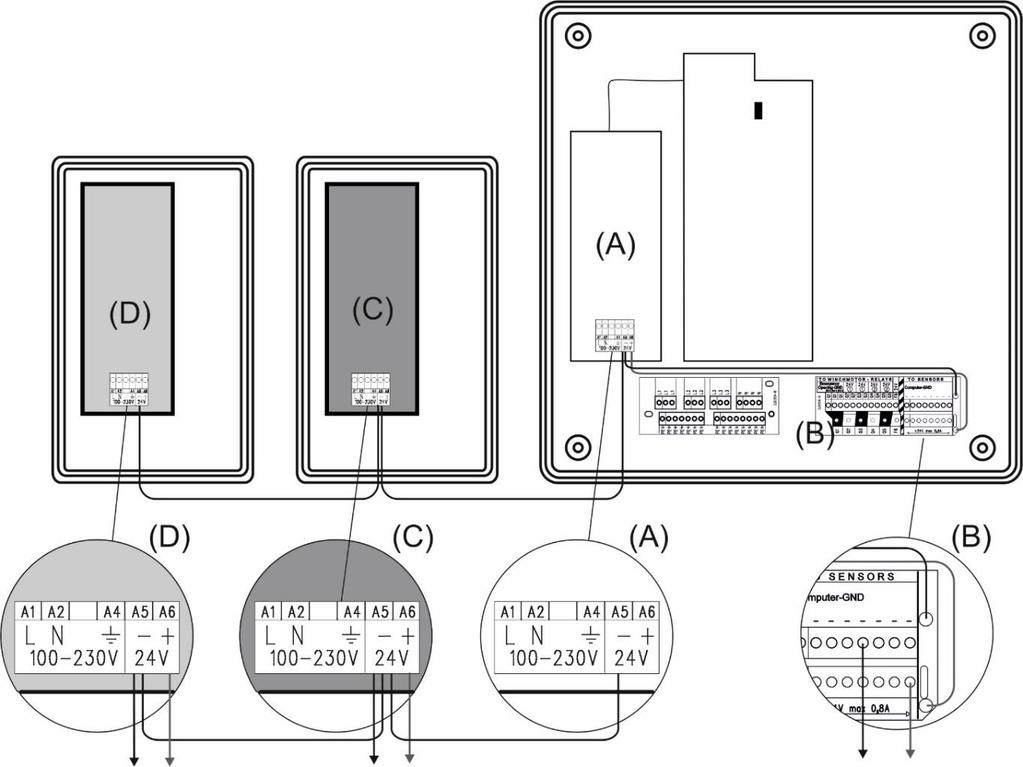

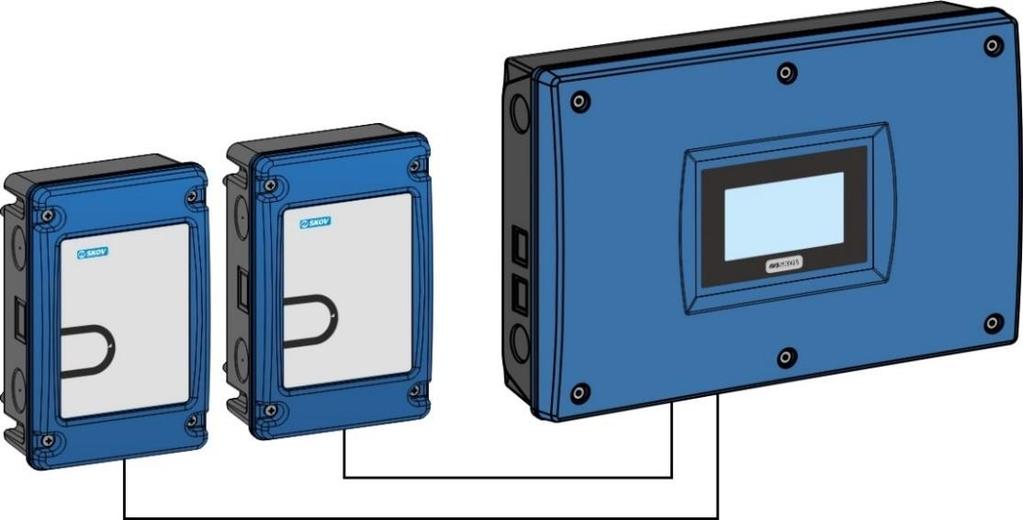

11 Schémata zapojení a kabeláže Připojení dodatečného napájecího zdroje 24 V Interní napájecí zdroj (A) může napájet pouze moduly nainstalované ve výrobním závodě. V případě spotřeby elektrické energie než nad 0,8 A ze smyčkového modulu (B) je nutné použít dodatečný napájecí zdroj (C), případně i (D). Záporná svorka A5 je zapojena paralelně (svorka A5 - A5). +24 V max 2,1 A +24 V max 2,1 A +24 V max 0,8 A Obrázek6: Připojení dodatečného napájecího zdroje 24 V Připojte napájení k zařízení DOL 53X pomocí vícevodičového kabelu. Připojené produkty určují počet vodičů vícevodičového kabelu. Vícevodičový kabel se používá pro vstupní a výstupní signály z připojených zařízení a k připojení k zápornému napájecímu kabelu. Vícevodičový kabel Vícevodičový kabel Obrázek 7: Propojení napájení a zařízení DOL 53X pomocí vícevodičového kabelu.
12 12 Schémata zapojení a kabeláže Připojení sedmi nebo více I/O modulů Připojit lze maximálně 10 I/O modulů, z nichž 2 mohou být vážící moduly. V případě připojení 7 nebo více I/O modulů/váhových modulů je nutné plochý kabel doplnit dvěma vodiči (D) o minimálním průměru 1,0 mm 2 mezi interním napájecím zdrojem (A) a svorkovnicí na sedmém I/O modulu. Obrázek 8: Připojení sedmi nebo více I/O modulů

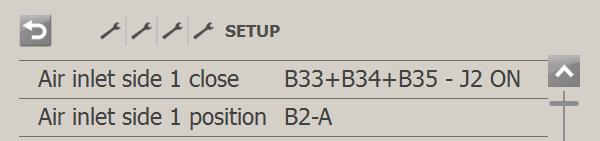

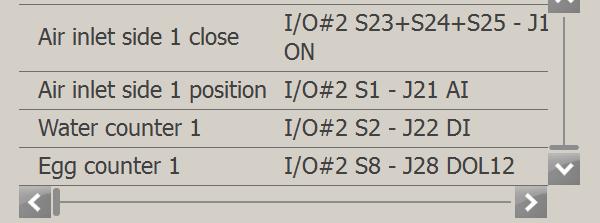

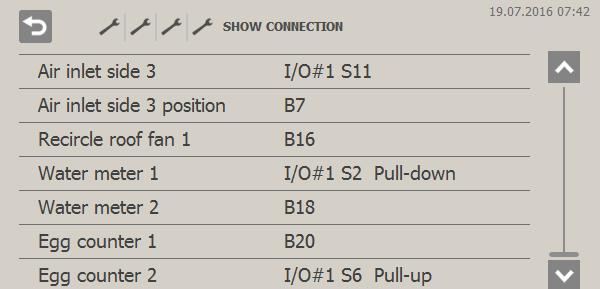

13 Schémata zapojení a kabeláže Zapojení v nabídce Instalace ve stájovém počítači Připojovací svorky v počítači DOL 53X jsou univerzální, což umožňuje připojit k jednotlivým svorkám různé součásti. Proto považujte zde uvedená schémata zapojení pouze za příklady. Instalační nabídka v počítači DOL 539 (Technical/Setup/Show connection (Tech./Instalace/Zobrazit zapojení) přesně zobrazuje svorky, ke kterým mají být jednotlivé součásti připojeny. Poznámka Zemnicí svorka / svorka záporného pólu senzoru a zpětné vazby nejsou zobrazeny. Hlavní deska včetně propojky. ZAP = Nouzové otevírání může vyřadit relé, takže se otevře nasávání. VYP = Výrobní nastavení. Nouzové otevírání nemůže relé vyřadit. I/O modul včetně propojky. ZAP = VYP = Nouzové otevírání může vyřadit relé, takže se otevře nasávání. Výrobní nastavení. Nouzové otevírání nemůže relé vyřadit. AI = Analogový vstup. DI = Digitální vstup DOL 12 = DOL 12 I/O modul. Pull-down = Mezi vstupem 0 10 V a zemnicí / zápornou svorkou musí být nainstalován tzv. pull-down Pull-up = rezistor 1 KΩ. Mezi vstupem 0 10 V a svorkou + 10 V musí nainstalován tzv. pull-up rezistor 10 KΩ. Pokud je ve schématu zapojení uvedeno Viz připojení v DOL 53X, týká se to signalizací počítače. Viz také Technická příručka 3.3 Umístění propojky AI DI DOL 12

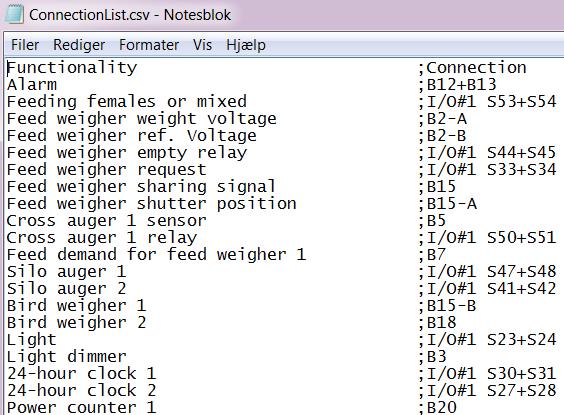

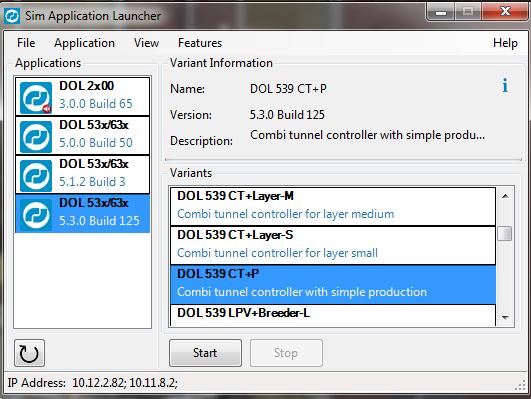

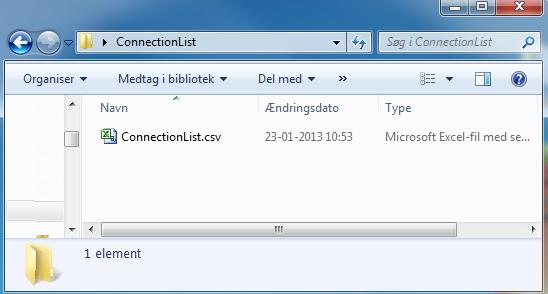

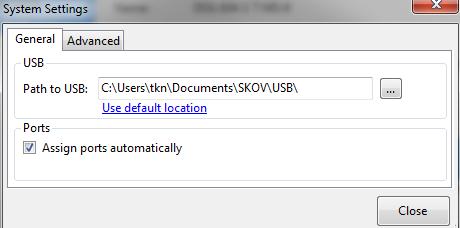

14 14 Schémata zapojení a kabeláže 3.4 Tisk Nastavení instalace prostřednictvím PC simulátoru Software pro stájový počítač DOL 53X je také k dispozici ve variantě simulátoru, který lze instalovat na PC. Po nastavení instalační nabídky prostřednictvím PC simulátoru může být nastavení na PC uloženo jako soubor oddělený středníky. Soubor tedy obsahuje seznam instalovaných komponentů a připojovací svorky, ke kterým budou připojeny ve stájovém počítači. Soubor lze otevřít pomocí aplikace MS Excel nebo textového editoru a může být obvyklým způsobem vytištěn. Otevřete PC simulátor a vyberte nabídku File/System settings. Vyberte, kam chcete instalační soubor uložit. USB jednotka: Odpovídá vyplňování stájového počítače např. soubory protokolu a instalačními soubory na USB disku. V PC simulátoru lze nastavit, aby se ukládalo na USB disk nebo lokálně na PC. Složka: Můžete také zvolit ukládání souboru do složky. Uložit soubor s názvem: ConnectionList.csv. Při každém otevření nabídky Technical/Setup/Show connections (Tech./Instalace/Zobrazit zapojení) PC simulátor uloží verzi aktuálního nastavení souboru. Pokud soubor již existuje, bude přepsán. Na stejném USB disku může být pouze jeden ConnectionList (Přehled zapojení).

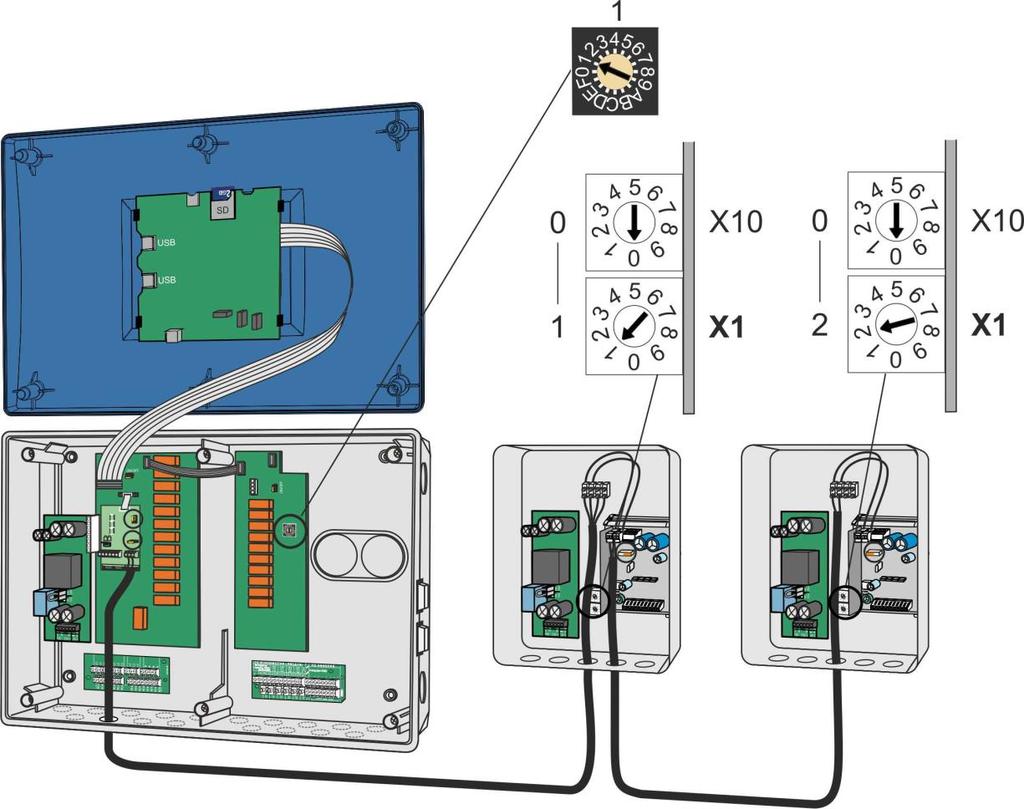

15 ABCDEF 0 Schémata zapojení a kabeláže Nastavení CAN adres Každý jednotlivý modul (I/O-modul a váhový modul) musí mít určitou CAN adresu tak, aby s ním počítač mohl komunikovat. Adresa jednotlivého modulu odpovídá číslu modulu. V nabídce Technical/Setup/Installation/I/O modules/general modules nastavte adresu I/O modulů (otočným přepínačem) následovně: Modul 1 Typ RL Adresa = 1 Modul 2 Typ RL Adresa = 2 Modul 3 Typ RL Adresa = 3 Modul 4 Typ RL Adresa = 4 Modul 5 Typ RL Adresa = 5 Modul 6 Typ RL Adresa = 6 V nabídce Technical/Setup/Installation/I/O modules/weighing modules Nastavte adresu váhového modulu pomocí dvou přepínačů X1 (a X10*) následovně: Modul 1 Typ 5 W X1 Adresa = 1 X10 Adresa = 0 Modul 2 Typ 5 W X1 Adresa = 2 X10 Adresa = Váhový modul 1 Váhový modul 2 Obrázek9: Nastavení CAN adres

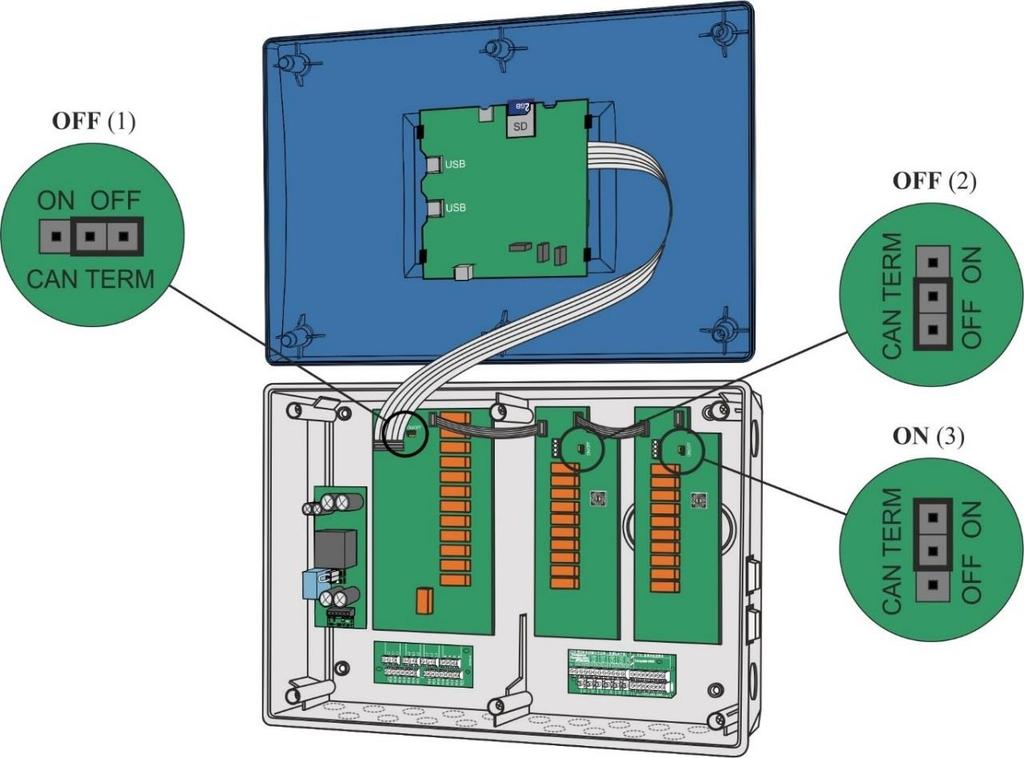

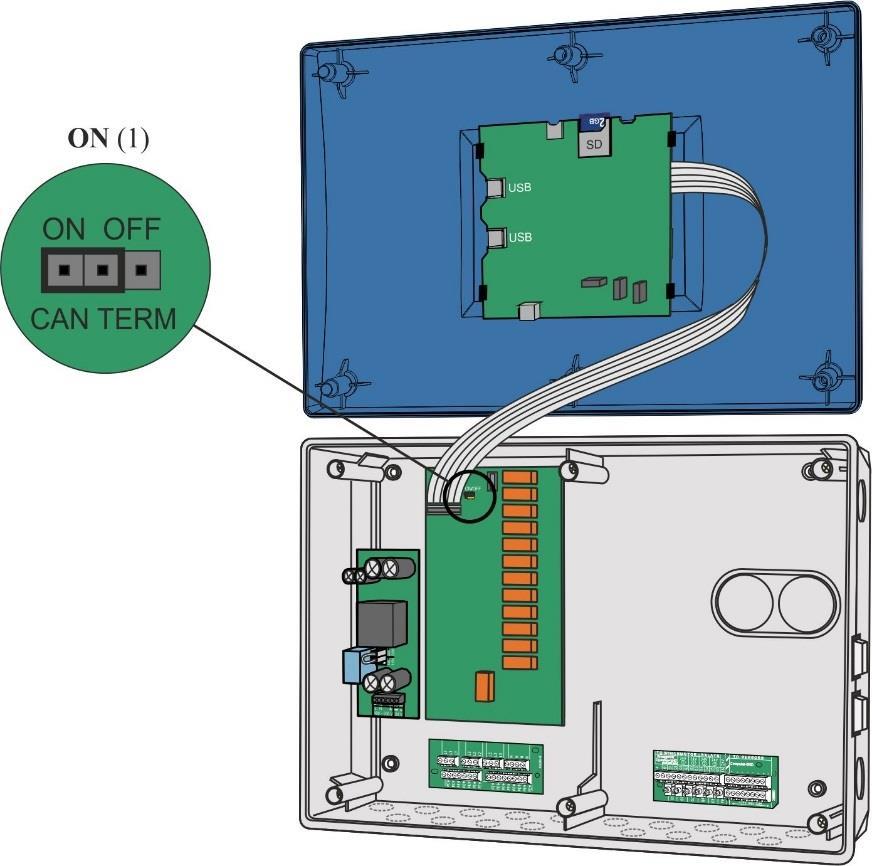

16 16 Schémata zapojení a kabeláže 3.6 Nastavení ukončovacích propojek CAN Moduly jsou řízeny na základě komunikace CAN-bus. K zajištění bezpečné komunikace mezi moduly je důležité, aby ukončovací propojky CAN byly správně nastaveny. Na modulu, na kterém končí komunikace, musí být propojka sepnutá. Obrázek 10: Příklad nastavení ukončovací propojky CAN na základním modulu Obrázek 11: Příklad nastavení ukončovacích propojek CAN na základním modulu a dvou modulech I/O

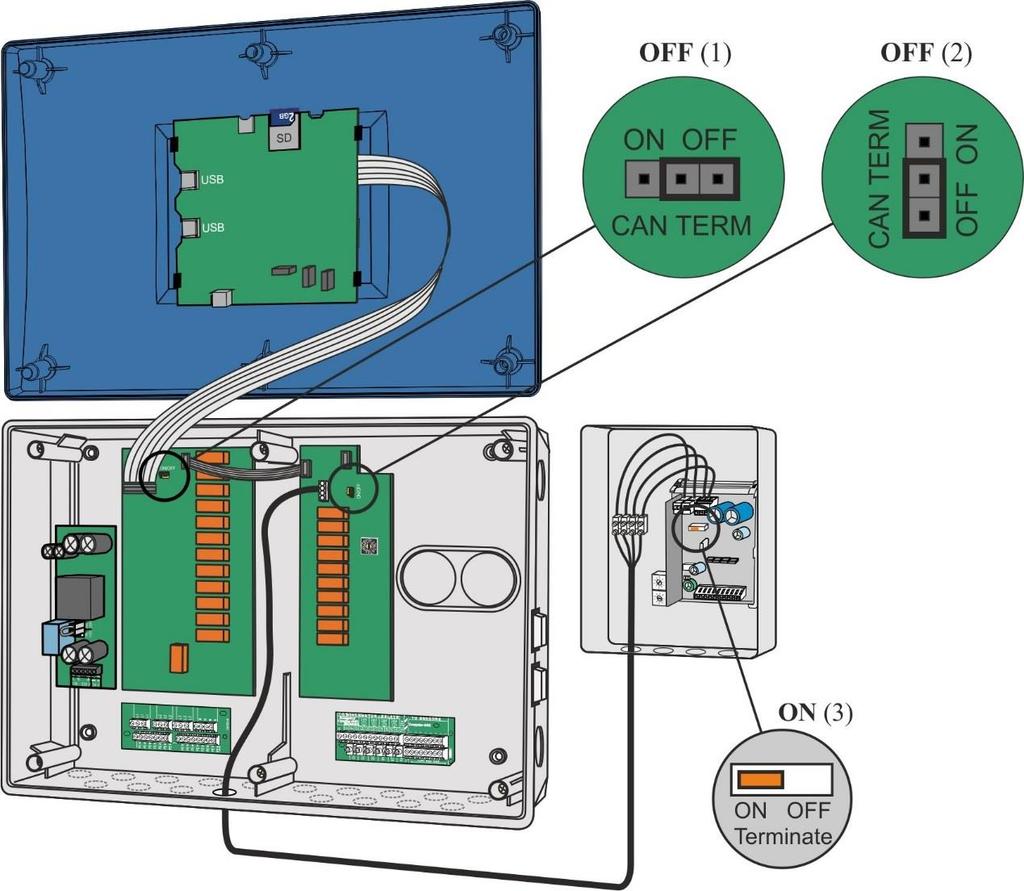

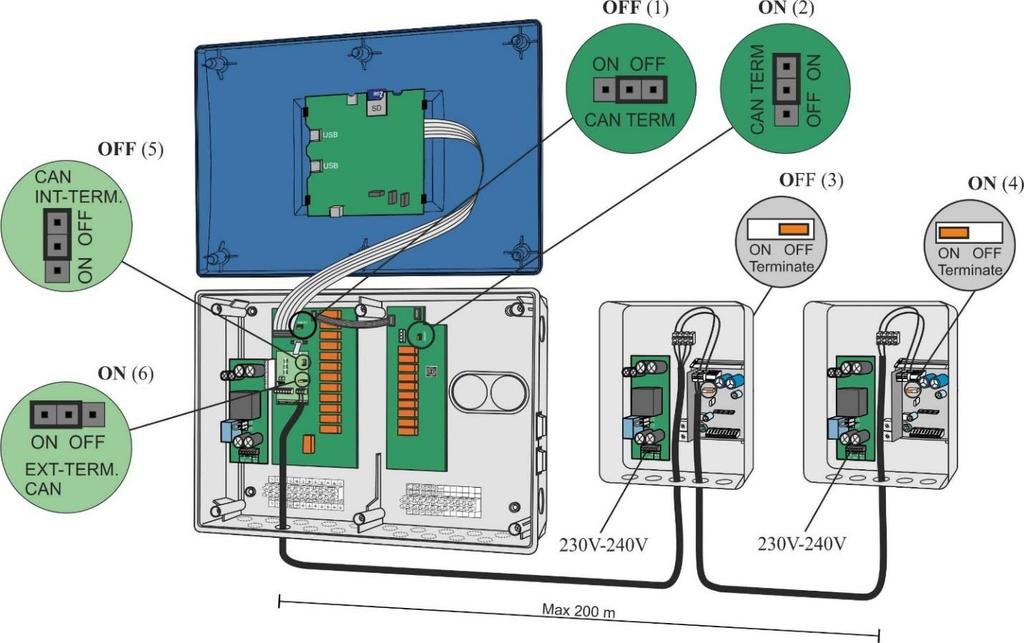

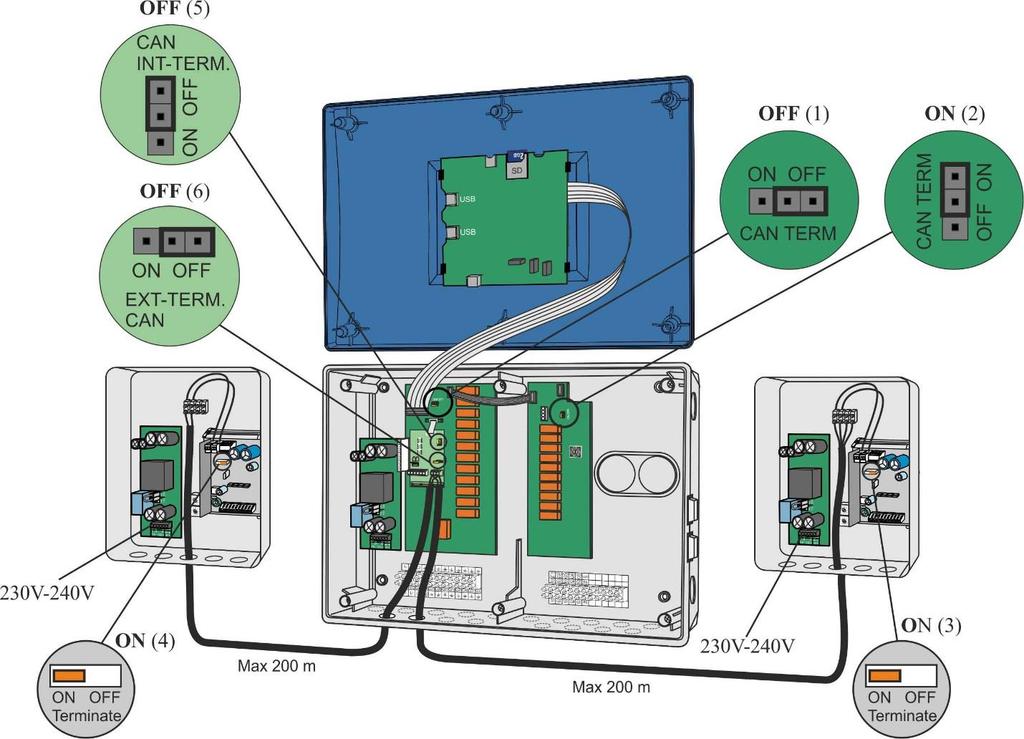

17 Schémata zapojení a kabeláže Nastavení ukončovacích propojek CAN pro modul vážení (max. 1 metrů) Stájový počítač s I/O modulem 1) Nastavte propojku ON/OFF CAN TERM do polohy OFF. 2) Nastavte propojku ON/OFF CAN TERM do polohy OFF. 3) Propojku ON/OFF Terminate nastavte do polohy ON (modul vážení). 2 vstup váhový modul Max. 1 metr Obrázek12: Nastavení ukončovacích propojek CAN (max. 1 metr)

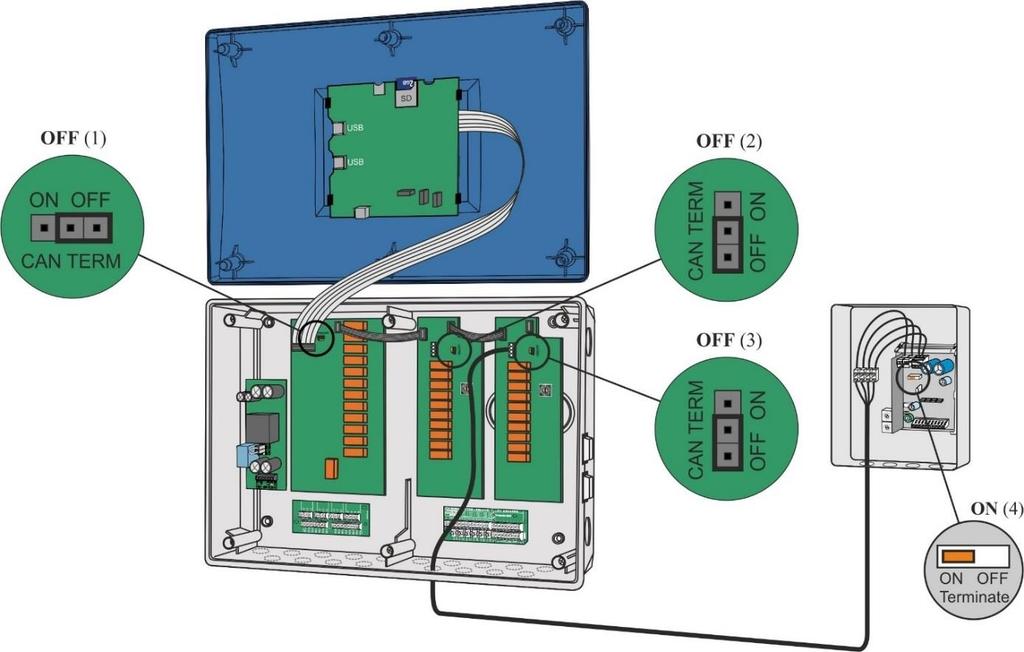

18 18 Schémata zapojení a kabeláže Stájový počítač se dvěma I/O moduly 1) Nastavte propojku ON/OFF CAN TERM do polohy OFF. 2) Nastavte propojku ON/OFF CAN TERM do polohy OFF. 3) Nastavte propojku ON/OFF CAN TERM do polohy OFF. 4) Propojku ON/OFF Terminate nastavte do polohy ON (modul vážení). Obrázek13: Nastavení ukončovacích propojek CAN (max. 1 metr)
19 Schémata zapojení a kabeláže Nastavení ukončovacích propojek CAN pro modul vážení (max. 200 metrů) Počítač v hale pouze s hlavním modulem 1) Nastavte propojku ON/OFF CAN TERM do polohy OFF. 2) Nastavte propojku ON/OFF CAN TERM do polohy ON (váhový modul). 3) Nastavte propojku ON/OFF CAN TERM do polohy ON (síťový modul RS485/CAN). 4) Nastavte propojku ON/OFF CAN TERM do polohy ON (síťový modul RS485/CAN). Obrázek14: Nastavení ukončovacích propojek CAN (max. 200 metr)

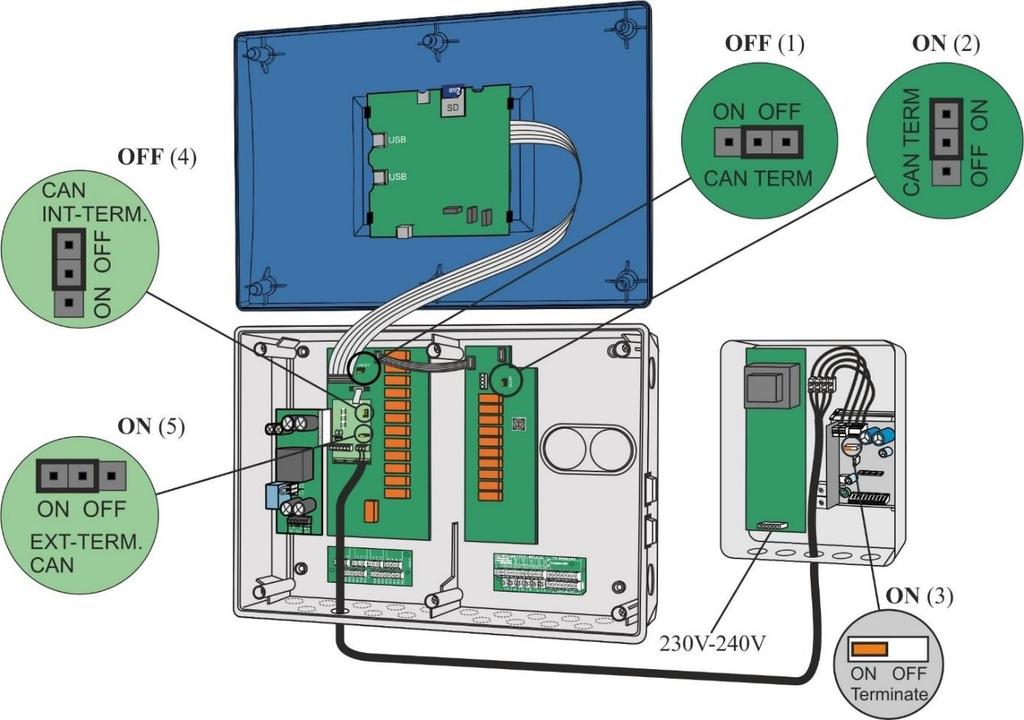

20 20 Schémata zapojení a kabeláže Stájový počítač s I/O modulem 1) Nastavte propojku ON/OFF CAN TERM do polohy OFF. 2) Nastavte propojku ON/OFF CAN TERM do polohy ON. 3) Propojku ON/OFF TERMINATE nastavte do polohy ON (modul vážení). 4) Nastavte propojku ON/OFF INT-TERM CAN do polohy OFF (síťový modul RS485/CAN). 5) Nastavte propojku ON/OFF EXT-TERM CAN do polohy ON (síťový modul RS485/CAN). 2 vstup váhový modul Max. 200 metrů Obrázek15: Nastavení ukončovacích propojek CAN (max. 200 metrů)

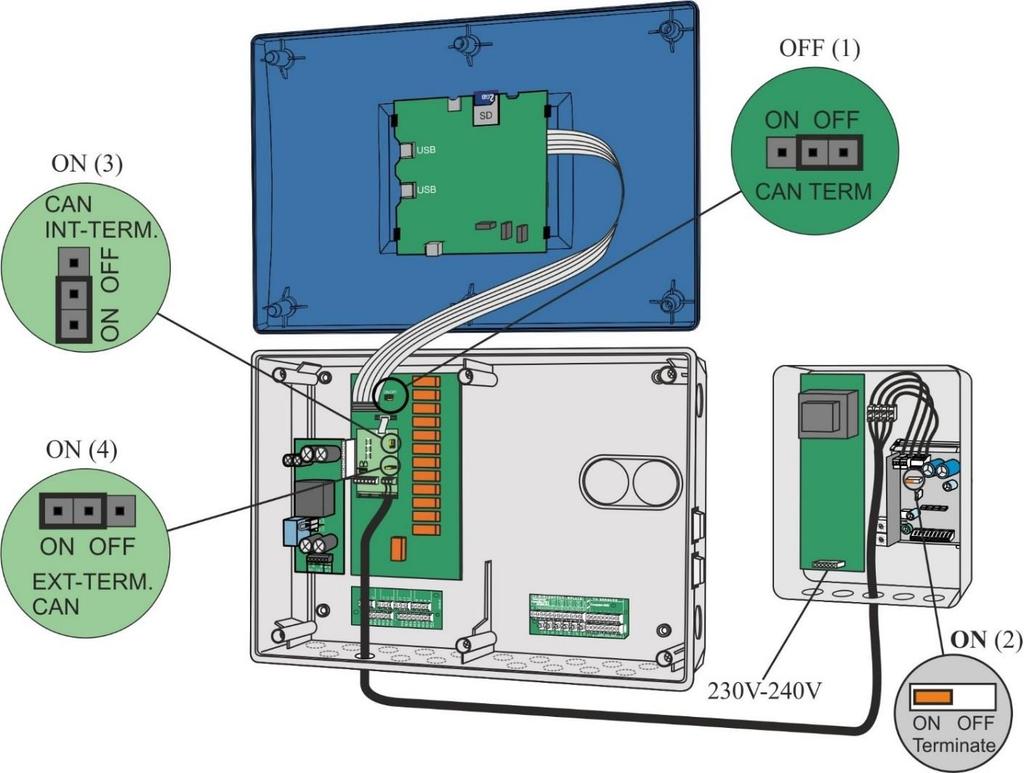

21 Schémata zapojení a kabeláže Nastavení ukončovacích propojek CAN pro dva modul vážení (max. 200 metrů) Datový síťový modul se dvěma váhovými moduly v sérii 1) Nastavte propojku ON/OFF CAN TERM do polohy OFF 2) Nastavte propojku ON/OFF CAN TERM do polohy ON 3) Nastavte propojku ON/OFF TERMINATE do polohy OFF (váhový modul). 4) Nastavte propojku ON/OFF TERMINATE do polohy ON (váhový modul). 5) Nastavte propojku ON/OFF INT-TERM CAN do polohy OFF (síťový modul RS485/CAN). 6) Nastavte propojku ON/OFF EXT-TERM CAN do polohy ON (síťový modul RS485/CAN ). 2 input vejemodul Obrázek16: Dva váhové moduly v sérii (max. 200 metrů)
22 22 Schémata zapojení a kabeláže Datový síťový modul se dvěma váhovými moduly paralelně 1) Nastavte propojku ON/OFF CAN TERM do polohy OFF 2) Nastavte propojku ON/OFF CAN TERM do polohy ON 3) Nastavte propojku ON/OFF TERMINATE do polohy ON (váhový modul). 4) Nastavte propojku ON/OFF TERMINATE do polohy ON (váhový modul). 5) Nastavte propojku ON/OFF INT-TERM CAN do polohy OFF (síťový modul RS485/CAN). 6) Nastavte propojku ON/OFF EXT-TERM CAN do polohy OFF síťový modul RS485/CAN ). 2 input vejemodul Obrázek17: Dva vážící moduly paralelně (max. 200 metrů)
23 Schémata zapojení a kabeláže Všeobecné informace o schématech zapojení Symboly jsou v souladu se směrnicí IEC/EN Klasifikace symbolů ( písmenné kódy ) je v souladu se směrnicí IEC/EN Referenční označení jsou v souladu se strukturními principy IEC/EN :2001. Tato směrnice udává strukturované metody pro pojmenování elektrotechnických systémů Barevné kódy Barevné kódy kabelů jsou v souladu se směrnicí IEC 60757: Písmenné kódy pro identifikaci barev použitých na výkresech, schématech, značeních atd.: Písmenný kód Barva BK Černá BN Hnědá RD Červená OG Oranžová YE Žlutá GN Zelená BU Modrá (vč. světlemodré) VT Fialová GY Šedá (břidlicová) WH Bílá PK Růžová GD Zlatá TQ Tyrkysová SR Stříbrná GNYE Zelenožlutá
24 24 Schémata zapojení a kabeláže Příklad zapojení Příklad: Zapojení váhy krmiva DOL 9940 ke stájovému počítači K1. -K1.1 -K1.2 -K1.3 -K1.5 -K1.6 Čísla svorek v počítači Napájení z počítače +24Vss svorka +24V max 0,8A u K1.6 0V z ukostřovací svorky počítače GND - u K1.6 Jádro kabelu Jádro kabelu Čísla svorek DOL 9940 váha krmiva
25 Schémata zapojení a kabeláže Připojení cívek se stejnosměrným napájením Z důvodu ochrany relé v klimapočítači musí být v případě aktivace cívky napájené stejnosměrným proudem v připojeném produktu, například v relé, stykači, elektromagnetické cívce, elmag. ventilu nebo podobně vždy namontována ochranná dioda. Ochranná dioda je umístěna ve svorkovnici připojeného produktu. Výkon ochranné diody musí odpovídat aktuálnímu napájecímu napětí a výkonu. Níže jsou uvedeny produkty -K1 a -K2 s cívkami. Příklad Dioda 1N4005 Příklad Dioda 1N4005. Produkt s připojenou diodou. Dioda musí být připojena značkovacím kroužkem k + pólu stejnosměrného napájení. Produkt s připojenou diodou TransZorb. Dioda TransZorb lze připojit bez ohledu na její polaritu.

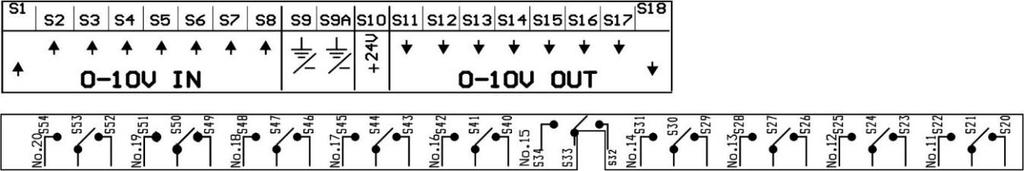

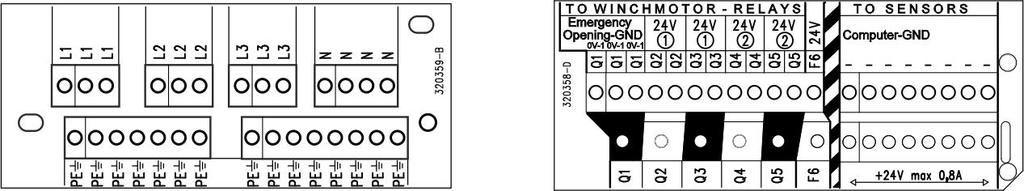

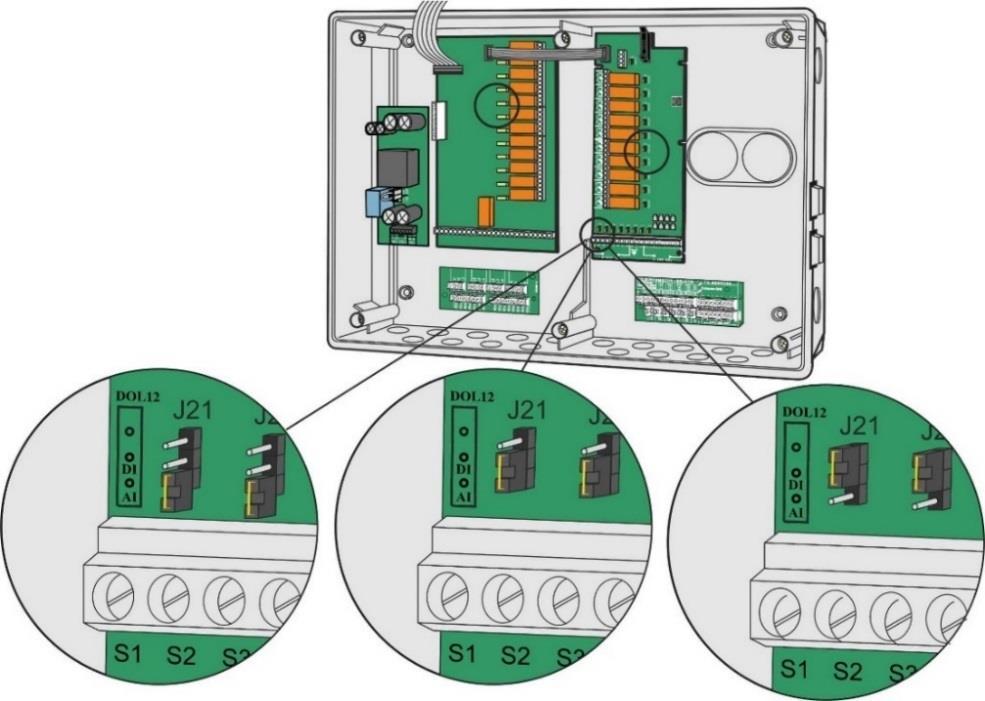

26 DOL12 24V DOL12 26 Schémata zapojení a kabeláže 3.11 Přehled připojovacích svorek Zdroj napájení (K1.1) Hlavní modul (K1.2) I/O modul (K1.3) 24V Typ 3/ Smyčkový modul (K1.5) a (K1.6)
27 Schémata zapojení a kabeláže Základní plány kabeláže Spínací hodiny, krmný systém, světlo, voda, vážení siláže, denní siláž, silážní dopravníky, příčný dopravník, světelný senzor, klíč a energometr DOL 53X Vážení sil Denní silo Spínací hodiny Podávací systém Kontrolka světelného relé Voda Světelný senzor Silážní dopravník/ příčný dopravník Klíč Energometr
28 28 Schémata zapojení a kabeláže Stmívací spínač, kapacitní senzory, vodoměr, váhy zvířat/krmiva, překlopná váha a počitadlo vajec DOL 53X Stmívací spínač Kapacitní senzory Vodoměr Váha zvířat Váha zvířat Váha krmiva Distribuční klapka/ Klapka pro oddělení krmiva Překlopná váha/ Počitadlo krmiva Bubnové váhy Distribuční klapka/ Klapka pro oddělení krmiva Počítadlo vajec
29 Schémata zapojení a kabeláže Rozměry kabelů pro 24Vss podle délky Průřez Délka 1,5 mm m 2,5 mm m 4,0 mm m Tabulka 1: Rozměry kabelů pro 24 Vss k vahám krmiva, bubnovým vahám, distribuční klapce a klapce pro oddělení krmiva Váha krmiva Podávací dopravník Systém miskového krmení Váha krmiva Senzor požadavku krmiva Příčný dopravník Hladinový senzor Motor Senzor příčného dopravníku
30 30 Schémata zapojení a kabeláže 3.13 Schémata zapojení Síťové napětí pro I/O modul a hlavní modul Instalace v souladu s příslušnými vnitrostátními předpisy; min. průměr napájecího kabelu však musí být 1,5 mm Připojení alarmu Produkční alarm
31 Poloha Reference Hmotnost Prázdné relé Schémata zapojení a kabeláže Samostatné bubnové váhy DOL 99B Plán kabelů viz část ! Zkontrolujte instalaci rezistoru 15,4 KΩ Senzory viz část Senzor požadavku krmiva příčného dopravníku a prázdné silo
32 1KΩ Pozn. Pouze v případě, že v nabídce Show connection (Zobrazit zapojení) Relé požadavku 1KΩ Pozn. Pouze v případě, že v nabídce Show connection (Zobrazit zapojení) Sdílený signál 32 Schémata zapojení a kabeláže Sdílené bubnové váhy DOL 99B DOL 99B (mezi dvěma DOL 535) Plán kabelů viz část Poloha Reference Hmotnost Prázdné relé Relé požadavku
33 1 KΩ Pozn. Pouze v případě, že v connection Relé klapky Relé požadavku Sdílený signál LAN 1 KΩ Pozn. Pouze v případě, že v nabídce Show connection (Zobrazit zapojení) Pozice klapky Sdílený signál Relé požadavku Schémata zapojení a kabeláže Cílové krmení se sdílenými bubnovými váhami DOL 99B Plán kabelů viz část Poloha nabídce Show Reference Hmotnost Prázdné relé
34 Prázdné relé 34 Schémata zapojení a kabeláže Samostatná DOL 9940 Plán kabelů viz část
35 1 KΩ Pozn. Pouze v případě, connection (Zobrazit +24 V DC ze svorky A6 a 0 V ze svorky A5 na napájení ve stájovém počítači. Pohon navijáku LAN 1 KΩ Pozn. Pouze v případě, connection (Zobrazit Schémata zapojení a kabeláže DOL 9940 sdílené mezi dvěma počítači Plán kabelů viz část že v nabídce Show zapojení) je uvedeno Prázdné relé že v nabídce Show zapojení) je uvedeno
36 Pozn. Pouze v případě, že v nabídce Show connection (Zobrazit zapojení) +24 V DC ze svorky A6 a 0 V ze svorky A5 na napájení ve stájovém počítači. Relé klapky LAN Pozice klapky Sdílený signál Pozn. Pouze v případě, connection (Zobrazit Sdílený signál 36 Schémata zapojení a kabeláže Cílové krmení se sdílenýmdol 9940 Plán kabelů viz část Hmotnost 1 KΩ 1 KΩ Reference Prázdné relé Relé požadavku Relé požadavku že v nabídce Show zapojení) je uvedeno
37 Schémata zapojení a kabeláže Pohon distribuční klapky Plán kabelů viz část Propojka na tištěném obvodu DA 74CO. DA 74CO normální DA 74CO zpětný chod ON/OFF (ZAP/VYP) ON/OFF REVERSE (ZAP/VYP ZPĚT.CHODU) Váha krmiva Váha krmiva Stáj 1 Stáj 2 Stáj 2 Stáj 1 Normální Zpětný Distribuční klapka Připojte motor k jednotce DOL 53X s nastavením regulace.
38 38 Schémata zapojení a kabeláže Váhový modul Instalace kabelů 1) Tenzometr SB-A. 2) Namontujte kabely od tenzometru k silu. 3) Připojovací skříň podle potřeby. 4) Kabel k vahám nebo k počítači Obr. 1 Montáž kabelu k silu Připojení tenzometrů sil Typ: WB 1600 WB 6000 SB-A 3T/5T SB-A 10T Modul vážení sil Bílá Bílá Červená Červenomodrá O1+ Modrá Modrá Zelená Zelená I1+ Hnědá Hnědá Bílá Bílá I1- Černá Černá Černá Černožlutá O1- Stínění (kabelu) Tabulka 1 Připojení tenzometrů sil Stínění (kabelu) Stínění (kabelu) Stínění (kabelu) Kostra Připojení stínění Obr. 2 Připojení stínění
39 Schémata zapojení a kabeláže Dva vstupy s max. 1m kabelem CAN Váhový modul sila má dva vstupy a ke každému vstupu lze zapojit až 8 váhových snímačů, např. WB1600 nebo WB ) Vedle sila namontujte malou vodotěsnou připojovací krabici tak, aby do ní dosáhly kabely váhových snímačů. (Připojovací krabice není součástí dodávky). 2) Namontujte váhový modul siláže vedle počítače. 3) Zapojte kabely váhových snímačů paralelně do připojovací krabice. 4) Stínění kabelů váhových snímačů zapojte společně do připojovací krabice pomocí krátké svorky (max. 20mm). 5) Zapojte připojovací krabici váhového modulu pomocí max. 30m stíněného 4žilového kabelu (- W31). 6) Váhový modul sila připojte pomocí max. 1m 4žilového stíněného kabelu (-W30) ke čtyřpólové svorkovnici na I/O modulu v počítači. 7) Zapojte stínění kabelu pod přepínač na váhovém modulu a na síťovém modulu. Viz Instalace kabelů
40 40 Schémata zapojení a kabeláže Dva vstupy s max. 1m kabelem CAN Váhový modul sila má dva vstupy a ke každému vstupu lze zapojit až 8 váhových snímačů, např. WB1600 nebo WB ) Vedle sila namontujte malou vodotěsnou připojovací krabici tak, aby do ní dosáhly kabely váhových snímačů. (Připojovací krabice není součástí dodávky). 2) Namontujte váhový modul sila max. 30m od připojovací krabice. 3) Zapojte kabely váhových snímačů paralelně do připojovací krabice. 4) Stínění kabelů váhových snímačů zapojte společně do připojovací krabice pomocí krátké svorky (max. 20mm). 5) Zapojte připojovací krabici váhového modulu pomocí max. 30m stíněného 4žilového kabelu (- W34). 6) Na hlavní modul namontujte síťový modul dodaný výrobcem. Pevně utáhněte šroub a připojte plochý kabel. 7) Váhový modul sila připojte pomocí max. 200m 2žilového krouceného kabelu (-W33) k síťovému modulu v počítači. 8) Zapojte stínění kabelu pod přepínač na váhovém modulu sila a na síťovém modulu. 9) K napájecímu modulu ve váhovém modulu sila připojte síťové napětí 230/240 V. Viz Instalace kabelů
41 Schémata zapojení a kabeláže Two inputs with max. 200 m CAN-cable in series Viz část Instalace kabelů a Two inputs with max. 200 m CAN-cable in parallel Viz část Instalace kabelů a
42 42 Schémata zapojení a kabeláže SB-A (3/5/10 tun) Viz část Instalace kabelů Překlopná váha / Počitadlo krmiva Plán kabelů viz část KΩ Pozn. Pouze v případě, že v nabídce Show connection (Zobrazit zapojení) je uvedeno
43 Schémata zapojení a kabeláže Cílové krmení Ventil pohonu bez zpětné vazby Senzor požadavku krmiva Prázdný senzor Ventil pohonu se zpětnou vazbou Ventil pohonu Plán kabelů viz část Zobrazit zapojení v DOL 53X Externí napájení
44 44 Schémata zapojení a kabeláže Sdílený dopravník sila Plán kabelů viz část Příčný dopravník/podávací systém 400V Plán kabelů viz část
45 Schémata zapojení a kabeláže Senzor požadavku krmiva příčného dopravníku a prázdné silo Plán kabelů viz část Pozn. Pouze v případě, že v nabídce Show connection (Zobrazit zapojení) je Příčný dopravník se senzorem Plán kabelů viz část
46 46 Schémata zapojení a kabeláže Senzor v poslední misce (DOL 45/DOL 26) Podávací systém Plán kabelů viz část Klapka oddělení krmiva Plán kabelů viz část Klapka oddělení krmiva
47 Schémata zapojení a kabeláže Krmení s pauzami 1 KΩ Pozn. Pouze v případě, že v nabídce Show connection (Zobrazit zapojení)
48 48 Schémata zapojení a kabeláže Váha zvířat DOL Plán kabelů viz část DOL 98S-20/-70 Plán kabelů viz část
49 Schémata zapojení a kabeláže Hodiny Vodoměr Plán kabelů viz část KΩ Pozn. Pouze v případě, že v nabídce Show connection (Zobrazit zapojení) je uvedeno Relé vodoměru Plán kabelů viz část
50 50 Schémata zapojení a kabeláže Spínací hodiny Plán kabelů viz část
51 Schémata zapojení a kabeláže Světelný režim Světelné relé Plán kabelů viz část Inspekční osvětlení Plán kabelů viz část Pozn. Pouze v případě, že v nabídce Show connection (Zobrazit zapojení) je 1 KΩ
52 0-100 LUX LUX 52 Schémata zapojení a kabeláže Stmívač Plán kabelů viz část Světelný senzor Plán kabelů viz část volitelné
53 Schémata zapojení a kabeláže Časovač intervalů Plán kabelů viz část Zobrazit zapojení v DOL 53X
54 54 Schémata zapojení a kabeláže Počítadlo vajec cm Plán kabelů viz část KΩ Pozn. Pouze v případě, že v nabídce Show connection (Zobrazit zapojení) je uvedeno cm Plán kabelů viz část KΩ Pozn. Pouze v případě, že v nabídce Show connection (Zobrazit zapojení)
55 Schémata zapojení a kabeláže Klíč chytání Plán kabelů viz část KΩ Pozn. Pouze v případě, že v nabídce Show connection (Zobrazit je uvedeno Energometr Plán kabelů viz část KΩ Pozn. Pouze v případě, že v nabídce Show connection (Zobrazit zapojení) je uvedeno
56 SKOV A/S Hedelund 4 Glyngøre DK-7870 Roslev Tel Fax skov@skov.dk CS Made in Denmark
