1 Aktualizováno: Instalační manuál

2 Obsah 1. Úvod základní popis systému PERIDECT Použití systému Topologie systému HW systému PERIDECT Detekční linie PERIDECT Verze Standard Verze Antivandal Verze Hidden Instalace linie na plot CUP+ řídící jednotka PERIDECT Svorkovnice CUP LCP+ linkový řadič PERIDECT Zapojení svorkovnice LCP LED Signalizace CUP+ a LCP LIP+ linkový vstup PERIDECT LPP+ linková ochrana PERIDECT IOP+/LAN/RS485 I/O modul PERIDECT Zapojení svorkovnice IOP LSP+ linkový oddělovač PERIDECT Blokové schéma systému Technické parametry systému PERIDECT CUP+ řídící jednotka PERIDECT LCP+ linkový řadič PERIDECT LIP+ linkový vstup PERIDECT DSP+ detekční senzor PERIDECT LSP+ linkový oddělovač PERIDECT IOP+/LAN I/O LAN modul PERIDECT IOP+/RS485 I/O RS485 modul PERIDECT PERIDECT+ IOP+/EXP I/O Expanzní modul Doporučení pro instalaci systému Zásady manipulace s obsahem dodávky a detekční linií: Instalační doporučení: Nakládání s elektroodpadem a upotřebenými akumulátory

3 1. Úvod základní popis systému PERIDECT Použití systému Perimetrický detekční systém PERIDECT+ je určen zejména k ochraně před neoprávněným vniknutím osob do zabezpečené oblasti či objektu. Systém je možné instalovat jak na běžné typy oplocení (např. tradiční pletivo, svařované pletivo v rolích, svařované plotové dílce, vrcholové plotové nadstavby), tak na nestandardní typy oplocení (plot z kovových desek, ozdobné svařované ploty). Kromě standardní verze se vyrábí také v odolnějším provedení (antivandal verze). Lze jej instalovat také do vnitřku sloupku plotových konstrukcí (skrytá verze). Nabízejí se i další možné aplikace, např. jako detektor manipulace s fotovoltaickými panely, či kombinace s různými typy mechanických zábran. Systém PERIDECT+ detekuje vibrace způsobené mechanickými podněty, vznikajícími při pokusu o překonání perimetru (přelezení, prostříhání, podlezení oplocení). Systém PERIDECT+ používá tzv. diferenční logiku, která zásadně potlačuje plané poplachy způsobené povětrnostními vlivy (déšť, vítr, kroupy), a umožňuje provoz systému za těchto podmínek, aniž by bylo nutné manuálně či automaticky měnit nastavení citlivosti systému Topologie systému Systém se skládá ze základních komponent: CUP+ řídící jednotka LCP+ linkový řadič DSP+ detekční senzor Systém lze dle potřeb instalace rozšířit o další prvky: LIP+ linkový vstup/výstup (dvojitý vstupní modul, jednoduchý výstup) LPP+ linková ochrana (modul přepěťové ochrany) LSP+ linkový oddělovač IOP+/LAN I/O LAN modul (reléový modul s rozhraním ETH) IOP+/RS485 I/O RS485 modul (reléový modul s rozhraním RS485) IOP+/EXP rozšiřující 16 reléový modul pro IOP/LAN a IOP/485 Systém Peridect+ může být instalován na téměř jakýkoli typ plotu, před finální instalací systému je doporučeno provést komplexní testování. Systém Peridect+ musí být konfigurován s ohledem na podmínky v místě instalace. Pouze správnou konfigurací systému může být zajištěna ochrana objektu s minimální mírou planých alarmů

4 K detekci slouží detektory DSP+, které jsou mechanicky připevněné na oplocení, a to vždy jeden detektor na jeden plotový dílec. Detektory obsahují piezoelektrický senzor s mikroprocesorovým zpracováním signálu. Každý detektor má v rámci detekční linky připojené k jednomu linkovému modulu vlastní adresu, přičemž parametry každého detektoru lze nezávisle nastavovat. Přesnost detekce místa narušení systémem PERIDECT+ je tedy s rozlišením na každý jednotlivý detekční senzor DSP+. Detektory DSP+ jsou pomocí dvoudrátové komunikační a napájecí sběrnice připojeny paralelně mezi sebou a k linkovému modulu. K jednomu linkovému modulu LCP+ je možné v rámci detekční linie připojit až 500 adres. Tyto adresy mohou být obsazeny kombinací DSP+ modulů nebo LIP+ modulů. LIP+ modul poskytuje dva dvojitě vyvážené vstupy a jeden výstup, jejichž stavy se rozlišují dle rozdílných hodnot vyvažovacích odporů pro každý ze vstupů. Tyto vstupy umožňují připojit do systému PERIDECT+ jiné bezpečnostní zařízení (magnetický kontakt, IR či MW bariéru apod.) Pro zvýšení odolnosti systému vůči přepětí se instaluje na linii modul přepěťové ochrany LPP+. Dále je možné na linii osadit moduly izolátorů, které umožňují automatické odpojení části linky, na které se vyskytl technický problém v podobě svodu, zkratu apod. Jejich osazení vhodné zejména při instalacích, kde je provedení linky do kruhu či průběžné zapojení linky. Jednotka CUP+ je jádrem systému a je vybavena několika porty pro připojení pomocných modulů. Přímo na desce CUP+ jsou umístěny čtyři výstupy typu OC, které jsou volně konfigurovatelné. Dále je možné počet výstupů rozšířit moduly IOP+/LAN a IOP+/RS485 s využitím portů ETH a RS485. Tyto moduly jsou vybaveny reléovými výstupy a je možné je využít k připojení výstupů systému PERIDECT+ ke vstupům zařízení jiných výrobců (zabezpečovací ústředny, DVR, apod.) při zachování galvanického oddělení těchto systémů. Systém PERIDECT+ pracuje jako plně autonomní poplachový systém, jehož programovatelné výstupy mohou být připojeny do běžných zabezpečovacích ústředen obdobně jako standardní senzor. V tomto případě se většinou skupiny detektorů slučují do příslušných výstupů a systém detekuje poplachy z jednotlivých libovolně definovaných zón. Při návrhu konfigurace systému doporučujeme neobsazovat plnou kapacitu LCP+ modulu a ponechat rezervu pro možnost budoucího rozšíření instalace (např. 480 adres na 1 LCP+). Maximální délka kabelu detekční linie nesmí přesáhnout 1,5km včetně všech instalačních rezerv a kabelu propojujícího LCP+ modul s prvním detektorem. Detekční linie jsou z výroby dodávány v délkách mezi detektory o 40cm (standard) / 60cm (antivandal) navýšených, než je jejich typové označení. Tato rezerva se využívá z části jako instalační rezerva při montáži a z části slouží k zapojení uvnitř krytu detektorů. V praxi tedy činí skutečná vnější instalační rezerva (již po odečtení kabelu uvnitř krytů detektorů) u verze standard cca 25cm a u verze antivandal cca 35cm

5 2. HW systému PERIDECT Detekční linie PERIDECT+ Detekční linie perimetrického detekčního systému PERIDECT+ se skládá z vlastních detektorů DSP+, které jsou propojeny dvoužilovým kabelem. Tímto kabelem jsou jednotlivé detektory napájeny a zároveň po kabelu probíhá digitální přenos dat mezi detektory a vyhodnocovací jednotkou PVJ. Detekční linie jsou vyráběny ve třech provedeních: Standard, Antivandal a Hidden. Tomu odpovídá systém značení detekčních linií (pro potřeby objednání): DSP+ obsahuje detekční senzor umístěný v ochranném krytu. Tento senzor detekuje pomocí piezoelektrického měniče mechanické otřesy oplocení. Otřesy jsou digitalizovány, předzpracovány mikroprocesorem senzoru a předány pomocí digitálního přenosu po sběrnici dále ke zpracování do modulu LCP+ a následně do vyhodnocovací jednotky CUP+. Obrázek 1: Detekční senzor systému PERIDECT+ Detektor uvnitř plastového krytu má stupeň krytí IP65. V průběhu instalace NENECHÁVEJTE detektory volně ležet na vlhkém podkladu ani je nezavěšujte na plot kabelovými vývody vzhůru. Během manipulace s balením a instalace zacházejte s detektory opatrně

6 Značení detekčního senzoru PERIDECT+ na obrázku: DS typ detekčního senzoru ID: 424 adresa senzoru (1 500) 30/15 datum výroby (číslo týdne a rok) Z334 interní označení 1942 interní označení FW 20 verze firmwaru HW05 verze hardware Verze Standard Základní verze provedení detekční linie. Pro verzi Standard se používá stejné provedení krytu vlastního senzoru jako pro verzi Antivandal. Detekční senzor je umístěn v krytu detektoru, který působí jako střecha, a proto musí být nainstalován krytkou se dvěma šrouby vždy směrem k zemi. Propojení detektorů je provedeno speciálním dvoužilovým kabelem v provedení pro venkovní použití, tj. kabel s povrchovou odolností proti UV záření a pro venkovní prostředí. Detekční linie verze Standard je vždy dodávána s předem propojenými detektory. Při objednávce detekční linie je nutné definovat rozteč plotu mezi sloupky (přímá vzdálenost měřená od středu sloupku na další střed sloupku). Pokud jsou rozteče sloupků různé, použije se nejdelší rozteč. Při výrobě se použije tato míra, ke které se přidá ke každému úseku mezi detektory cca 40 cm kabelu jako instalační rezerva (pro ohyb u detektoru a pro obcházení sloupku kabelem). Z důvodu hmotnosti a rozměru svazku detektorů se propojené detekční linie verze Standard dodávají v baleních s maximálně 100 propojenými detektory. Dodané úseky se na místě instalace spojují v kompletní linii. Podrobná instalace linie je popsána v kapitole Verze Antivandal Verze se zvýšenou odolností proti poškození kabelu, např. přeříznutí narušitelem nebo překousání zvířaty. Dvoužilový kabel je umístěn v nerezové chráničce, která zabezpečuje mechanickou ochranu kabelu. V místech, kde se vyskytuje velká intenzita rušivého elektromagnetického pole může kovová chránička zároveň fungovat jako stínění (např. přímé ozařování radarem). Při montáži detektorů na plot musí spodní kryt detektoru (víčko se 2 kabely vstupujícími do boxu) směřovat dolů. Při instalaci detekční linie ve verzi antivandal se doporučuje dočasné přichycení detekční linie plastovými vázacími páskami a následné finální uchycení detekční linie pomocí nerezových spon

7 Detekční linie verze Antivandal je obdobně jako verze Standard vždy dodávána s předem propojenými detektory. Při objednávce detekční linie je nutné definovat rozteč plotu mezi sloupky (přímá vzdálenost měřená od středu sloupku na další střed sloupku). Pokud jsou rozteče sloupků různé, použije se nejdelší rozteč. Při výrobě se použije tato míra, ke které se přidá ke každému úseku mezi detektory instalační rezerva kabelu (pro ohyb u detektoru a pro obcházení sloupku kabelem). Z důvodu hmotnosti a rozměru svazku detektorů se propojené detekční linie verze Antivandal dodávají v baleních s maximálně 50 propojenými detektory. Dodané úseky se na místě instalace spojují v kompletní linii. Podrobná instalace linie je popsána v kapitole Umístění čidel na plotě a spojování úseků linií je podobné jako u verze Standard. Pro instalaci kabelu v nerezové chráničce k plotu se používají nerezové pásky KE1128-C. Pásky se k plotu přichycují pomocí upínacích kleští M100, které jsou též vybaveny střihacím zařízením. Před zafixováním nerezovými vázacími pásky je vhodné kabel detekční linie připevnit nejdříve zkušebně standardními plastovými vázacími pásky a při spokojenosti provést finální připevnění nerezovými pásky Verze Hidden Verze Hidden je určena pro případy, kde je požadováno, aby nebylo rozpoznatelné zabezpečení oplocení. Detektory jsou instalovány uvnitř sloupků a propojovací vodiče v chráničce vedou rovněž uvnitř sloupků a dále mezi sloupky pod zemí (případně na podezdívce nebo přímo v rámu plotu). Při použití verze Hidden dbejte zvýšenou pozornost na vedení a uložení kabelu ve sloupcích plotu zejména ostré hrany sloupků mohou způsobit poškození kabelů

8 Toto řešení je náročnější na instalaci a ve verzi Hidden jsou detektory dodávány nepropojeny. Před instalací musí být připraveny ve sloupcích v chráničce kabely vedoucí z jednoho sloupku do druhého, což je proveditelné u nových plotů během jejich instalace, u již existujících plotů toto může být problematické. V některých případech lze u stávajících plotů použít řešení, kdy jsou detektory umístěny ve sloupcích, a kabel je upevněn na vrchol plotu. Kabely již sice nejsou chráněny před případným poškozením, ale nejsou tolik výrazné a tím pozorovatelné (závisí na typu plotu a způsobu instalace). Pro možnost umístění detektoru do sloupků různých tvarů a průměrů je vlastní detekční senzor připevněn na plechový držák s pružinami (tzv. kobylka ), který zajistí fixaci v pozici uvnitř sloupku. Někdy je vhodné držák detekčního senzoru zajistit drátem např. tvaru S (k tomuto účelu je v držáku připraven otvor), aby nemohl časem zajet hlouběji do sloupku. Dále musí být použita záslepka otvoru do sloupku, aby byl detektor chráněn před deštěm. Při instalaci se vodiče spojí pomocí gelových spojek UR2 (viz spojování linie 2.1.4). Kabel se zajistí proti vytržení tak, že se připevní k plechovému držáku detekčního senzoru vázacím páskem v dolní části držáku, kde jsou připravené dva otvory. Na druhé straně držáku je profilovaný plíšek, jehož ohnutím se zajistí detektor proti posunutí. Třetí otvor nahoře slouží pro manipulaci s držákem uvnitř sloupku. K držákům dodáváme vhodný nástroj s háčkem na konci pro manipulaci s držákem detektoru uvnitř sloupků. Držák detektoru pro verzi Hidden Detail připojení a zajištění kabelu Hidden detektoru - 6 -

9 Instalace linie na plot Při instalaci je třeba předběžně rozvrhnout adresaci čidel dle dispozice zabezpečovaného objektu. Detektory se dodávají naadresované v liniích s maximálním počtem v jedné linii dle verze provedení. První a poslední detektor linie má číslo ID (adresu) nalepenou na víčku krytu detektoru. ID číslo každého detektoru z výroby lze zjistit také uvnitř krytu z popisu detektoru. Po rozmístění se detektory instalují na plot a vyvazuje se linie. Následně je třeba pospojovat dodané úseky v detekční linii. Jednotlivé úseky se uvnitř ochranného krytu koncových čidel spojují pomocí gelových spojek UR2. Pro spolehlivé provedení spoje doporučujeme zásadně používat pouze speciální kleště typu E-9Y nebo E9BM. Kleště E-9Y, gelová spojka Scotchlok UR2 a kleště E-9BM Vlastní detektor se na plot připevňuje čtyřmi šrouby pomocí upínacího třmenu (pro šrouby je připraveno celkem osm otvorů, aby bylo možno vybrat nejvhodnějších dle konkrétního provedení plotu). Detektor se vždy umisťuje doprostřed pole oplocení, mimo napínací dráty plotu. Kabel se připevňuje k oplocení pomocí vázacích pásků po cca 25 cm (10 ks. vázacích pásků mezi každé dva detektory) tak, aby působením větru nedocházelo k nárazům kabeláže na oplocení, a tím ke zvýšené pravděpodobnosti vyvolání falešných poplachů. Před spojením linie se odstraní venkovní černá izolace a vnitřní vodiče včetně barevné pracovní izolace se zasunou do otvorů gelové spojky UR2. Jednou spojkou se spolu spojují červené vodiče, a druhou spojkou bílé vodiče (případně s modrým). Vodiče detektoru se zasunou do prostředního otvoru UR2 spojky, vodiče kabelu do krajních. Zmáčknutím kleštěmi E-9Y/E-9BM se provede propojení vodičů. Vytlačený přebytečný gel ze spojky se odstraní a provede se vizuální kontrola spoje. Správně provedený spoj má červenou plochu zcela zamáčknutou rovnoběžně s hranami spojky a všechny tři spojované vodiče zasunuté uvnitř spojky až na doraz. Při instalaci systému je nezbytné použít k tomu určené nástroje = speciální kleště pro konektory UR2, stejně tak nářadí pro upevnění nerezových pásků

10 Umístění detektorů a způsob vedení kabelu po plotě Vnitřní uspořádání detektoru - 8 -

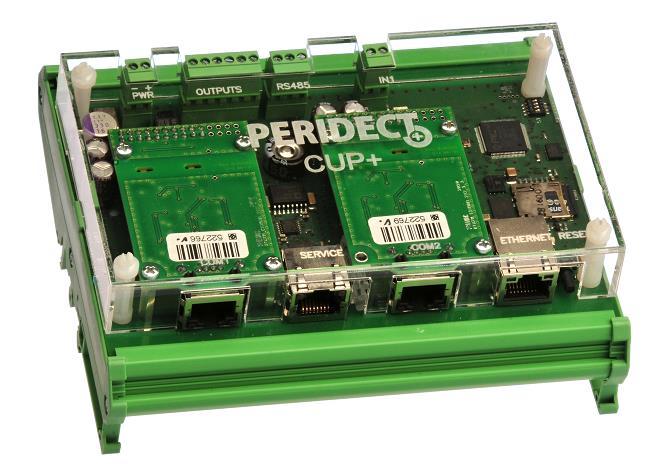

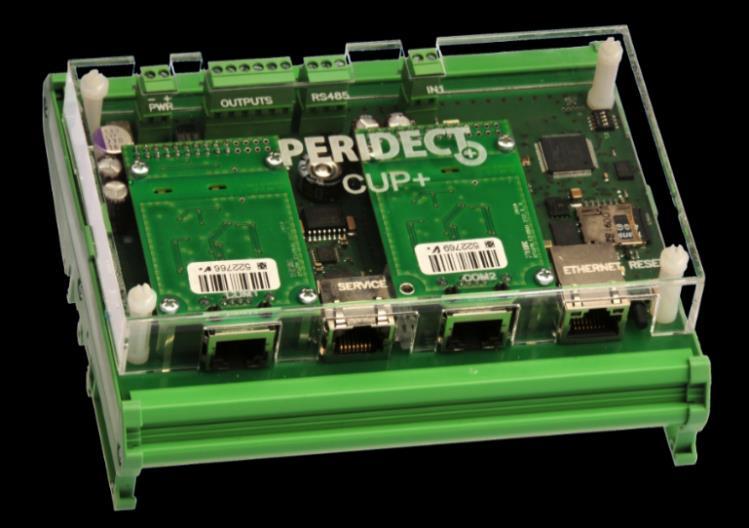

11 2.2. CUP+ řídící jednotka PERIDECT+ Řídící jednotka zpracovává signály získané z jednotlivých linkových modulů LCP+, na které jsou připojeny veškeré detektory DSP+ a moduly LIP+. Na základě interního algoritmu vyhodnocuje události pro jednotlivé detektory a následně řídí závislé činnosti, spínání výstupů, ovládání kamer, odesílání dat do SW nadstaveb. Řídící jednotka CUP+ Vyhodnocovací jednotka CUP+ je vybavena několika porty pro ovládání a komunikaci s externími moduly. Dále jsou zde umístěny výstupy typu OC, které jsou volně programovatelné a lze je využít například pro signalizaci základních stavů systému. Výstupy používají polovodičové spínače. Nedoporučujeme použití většího spínaného napětí než je napětí použité pro napájení jednotky CUP+ a spínaní zátěže s odběrem proudu větším než 250mA. Vyhodnocovací jednotka je umístěna v plastovém krytu vhodném pro instalaci na DIN lištu, pro venkovní prostředí musí být vybavena vhodným krytem s IP krytím. CUP+ pohled shora Konektor vstupu na jednotce CUP+ je určen pouze pro tamperový kontakt. Na jednotce CUP+ se nachází 4 výstupy elektronického typu (tranzistor s otevřeným kolektorem při jeho použití postupujte dle schématu viz. str. 12) - 9 -

12 Svorkovnice CUP+ svorkovnice napájení napájecí napětí 9 16 VDC svorkovnice - zapojení výstupů, využívá zapojení se společnou svorkou GND datová linka RS 485 pro připojení CUP+ ke kamerám s protokolem Pelco P/D a IOP/RS485 svorkovnice Tamper připojení externího ochranného kontaktu (tamperu) z montážní krabice či jiného krytu mikrosd slot - slot pro paměťovou kartu, slouží pro ukládání logů, konfigurace apod. datová linky RS 232 slouží pro připojení modulů LCP, lze použít standardní UTP patchord Service Servisní konektor. Určen pouze pro interní laboratorní testování Konektor ETH pro připojení CUP+ k datové síti, ke komunikaci s ostatními síťovými prvky, IOP/LAN, kamery s protokolem Onvif Maximální proud výstupem je 40 ma a maximální napětí 16 V. Pro ochranu spínacího tranzistoru je použita ochranná dioda, která eliminuje napěťové špičky vzniklé při vypínání induktivních zátěží typicky relé. Je potřeba dodržet správné zapojení +V a GND. Konektor DO: Pin 1 GND Pin 2 DO01, Pin 3 DO02, Pin 4 DO03, Pin 5 DO04 Pin 6 +V (musí být připojeno, jinak se neuplatní ochranná dioda) Doporučujeme používat moduly relé s integrovanou ochrannou diodou. SD karta nesmí být NIKDY vyjmuta z jednotky CUP+ pokud je jednotka pod napájením! Jednotka CUP+ nemůže bez SD karty plnohodnotně pracovat. Dbejte na polaritu napájení (viz str. 12 pro správné připojení)

13 GND Uc napájecí napětí 9 16 VDC Číslování svorek výstupů RS485 0V +Uc DATA + DATA - Tamper Vstup Schéma interního zapojení obvodů výstupů a jejich přiřazení ke svorkám

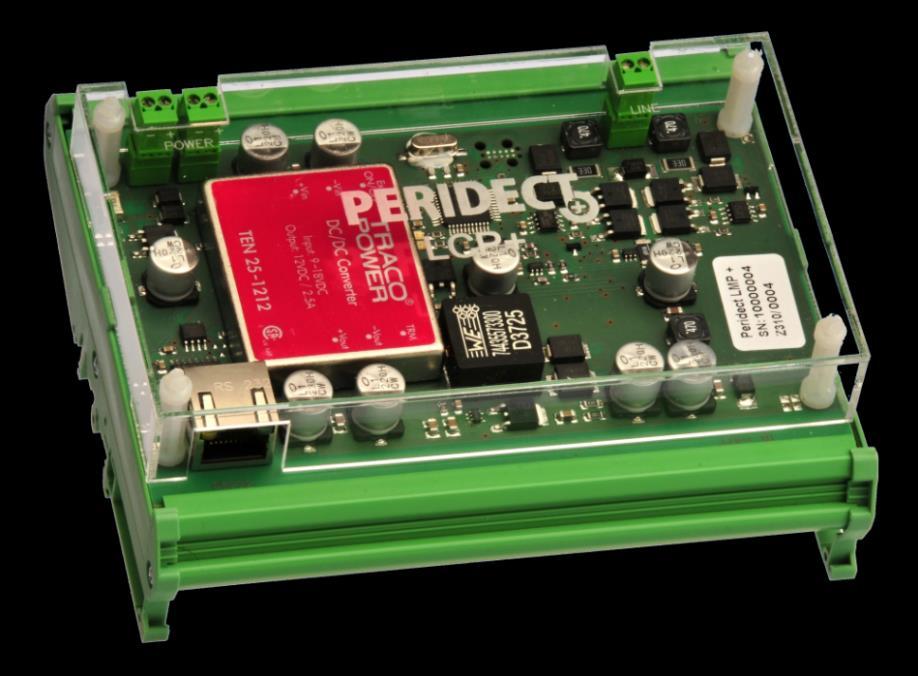

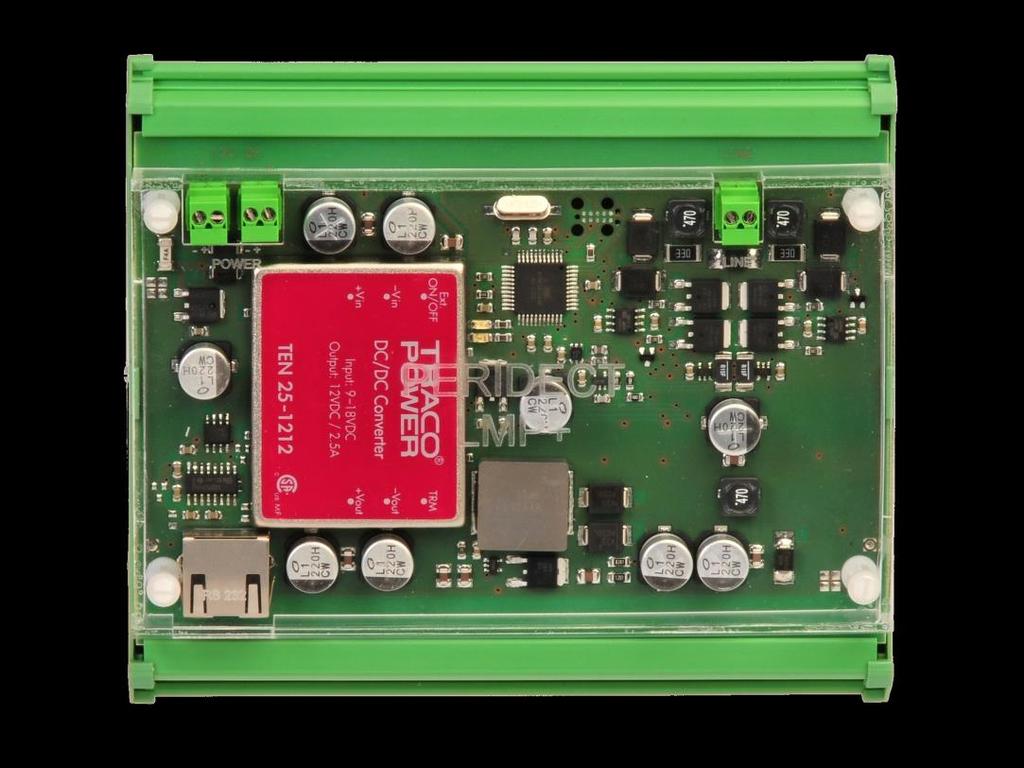

14 2.3. LCP+ linkový řadič PERIDECT+ Linkový modul LCP+ vytváří komunikační rozhraní/linku pro veškeré linkové moduly. Pomocí této linky jsou moduly napájeny a zároveň po ní komunikují. Komunikace se děje principem pravidelného dotazování, kdy LCP+ dostává informace z jednotlivých modulů na lince, ty zpracovává a výsledky předává pomocí sériového rozhraní RS232 do řídící jednotky CUP+. Linkový řadič LCP Zapojení svorkovnice LCP+ svorkovnice Napájení napájecí napětí 9 16 VDC datová linka slouží pro připojení a komunikaci se všemi linkovými typy modulů. Sběrnice je bez polarity, tzn. že moduly lze připojovat v libovolném zapojení Konektor RS232 slouží pro připojení a komunikaci s řídící jednotkou CUP+, pro propojení se použije standardní UTP patchcord Z důvodu vestavěného DC / DC převodníku a možným proudovým špičkám doporučujeme při napájení sestavy o 1xCUP+ a 2xLCP+ použít napájecí zdroj o napětí 12V DC a minimálně 8A. Pro propojení CUP+ a LCP+ se používá standardní nekřížený patchcord, kde vzdálenost mezi těmito jednotkami nesmí být delší než 1 metr

15 LED Signalizace CUP+ a LCP+ Blikající zelená LED na desce CUP+ signalizuje běžící procesor a správný chod interních procesů jednotky. Blikající zelená LED na modulu LCP+ signalizuje běžící procesor a správný chod interních procesů modulu. Blikající červená LED na modulu LCP+ signalizuje komunikaci po datové sběrnici RS232, při komunikaci s řídící jednotkou CUP+ bliká v periodě dotazování. Po zapnutí napájení svítí obě LED modulu LCP+ současně po dobu 2 s. Tento krátký pracovní režim slouží k servisním účelům LIP+ linkový vstup PERIDECT+ Vstupní modul slouží pro připojení externího zařízení umístěného u detekční linie. LIP+ modul má dva dvojitě vyvážené vstupy (pro první vstup vyvažovací odpory 2k2 Ω, pro druhý vstup 4k7 Ω). Připojuje se paralelně k detekční linii, a to kdekoliv po její délce. Identifikace LIP+ modulu je dána pomocí jeho adresy. V praxi lze ke vstupu připojit např. magnetický kontakt u brány, a s jeho pomocí signalizovat otevření brány. Dále lze připojit např. infrazávoru či mikrovlnnou bariéru nad bránou či v oblasti perimetru, kterou není možno chránit plotem. K dispozici je také jeden výstup (modrý a oranžový vodič), který je také jen elektronický kontakt (otevřený kolektor na tranzistoru), který lze použít pro zapínání jakéhokoliv relé nebo jiného vstupu jiného zařízení (stejný typ jako na výstupu CUP). Stav alarmu Hodnota (Ω) Tamper Otevřený nebo <2k2 Normal Alarm IN1 Alarm IN2 Alarm na obou vstupech 2k2 4k4 6k9 9k1 Je doporučeno vést kabel detekční linie až k výstupnímu zařízení, kde je připojen LIP+ modul. Vzdálenost kabelu mezi LIP+ a zařízením by neměla být delší než 1 metr

16 2.5. LPP+ linková ochrana PERIDECT+ Přepěťová ochrana LPP+ má vzhled standardního detektoru a používá stejný kryt. Používá se z důvodu zvýšení odolnosti proti elektromagnetickému poli a přepěťovým špičkám způsobeným např. blízkým úderem blesku. Obsahuje soustavu prvků, které omezí případnou rušivou napěťovou špičku mezi vodiči sběrnice. Modul přepěťové ochrany LPP+ Přepěťová ochrana se zapojuje pravidelně po každých 25 detektorech a také jako poslední prvek detekční linie (pozn.: v případě redundantního zapojení se ve stejné četnosti na místo LPP+ instalují LSP+) 2.6. IOP+/LAN/RS485 I/O modul PERIDECT+ Výstupní modul určený k ovládání externích zařízení a signalizaci poruchových a alarmových stavů. Vyhodnocovací jednotka posílá povely přes rozhraní RS485 nebo pomocí ETH rozhraní, dle provedení výstupního modulu. Každý modul je vybaven i dvojicí vyvážených vstupů. Ty lze využít k připojení externích zařízení, jako například magnetických kontaktů, pohybových detektorů apod. Výstupní modul IOP Výstupní modul je umístěn v plastovém krytu vhodném pro instalaci na DIN lištu, pro venkovní prostředí musí být vybaven vhodným krytem s IP krytím. Při použití přepěťové ochrany zajistěte linii také proti ostatním vnějším vlivům pomocí modulů BDM (svodič přepětí), přepěťových ochran před napájecí zdroje, ochrany ethernetu, ochrany RS485 apod

17 Zapojení svorkovnice IOP+ svorkovnice napájení napájecí napětí 9 16 VDC Konektor ETH/RS485 rozhraní pro připojení k řídící jednotce CUP, dle typu modulu se používá rozhraní RS485 nebo ethernet Svorkovnice vstupů možnost připojení externích pomocných zařízení. Vstupy jsou dvojitě vyvážené za pomocí rezistorů 2K2. Svorkovnice zapojení výstupů, každé relé má vyveden komplet přepínací kontakt. Výstupy vždy v pořadí: NO,C,NC Schematický nákres zapojení a příklad spínání 230 V žárovky Maximální napětí, které reléové moduly mohou spínat, je 60V AC nebo 85V DC! Pro silnější napětí použijte prosím připojení viz. obrázek výše

18 2.7. LSP+ linkový oddělovač PERIDECT+ Linkový izolátor je umístěn ve stejném krytu jako detektor. Jeho funkce je oddělit/odpojit část linky, na které dojde ke změně elektrických parametrů vedení, například ke zkratu, svodu apod. Izolátory tuto část odpojí a zbytek linky zůstane nadále funkční. Izolátor je proto vybaven dvěma dvojicemi vývodů, obě jsou rovnocenné, není třeba rozlišovat vstup a výstup Blokové schéma systému Doporučení k rozmístění LSP+ a LPP+: Standardní zapojení: Na detekční linii se umísťují přepěťové ochrany (LPP+) po každých 25 adresách plus jedna na konec každé detekční linie. Současně platí pravidlo, kdy po každých 100 detektorech je jedna LPP+ nahrazena linkovým separátorem (LSP+). Redundantní zapojení: Na detekční linii se umísťují pouze linkové separátory. Linkový separátor se umísťuje v četnosti po každých 25 adresách

19 3. Technické parametry systému PERIDECT CUP+ řídící jednotka PERIDECT+ Napájecí napětí: 9 16 VDC Odběr: 160 ma Pracovní teplotní rozsah: -40 C až +60 C Vstupy: 1x tamper kontakt Výstupy: 4x typu otevřený kolektor Krytí: IP20 Rozměry: 150 x 100 x 40 mm 3.2. LCP+ linkový řadič PERIDECT+ Napájecí napětí: 9 16 VDC Odběr: až 500 ma Modul LCP+ po spuštění může v krátké špičce odebírat až 3A! Doporučení maximální délka linie: 1,5km (v případě umístění LCP do rozvaděče u plotu) Pracovní teplotní rozsah: -40 C až +60 C Krytí: IP20 Rozměry: 150 x 100 x 40 mm 3.3. LIP+ linkový vstup PERIDECT+ Napájení: ze sběrnice linkového modulu Odběr: 2mA max. Pracovní teplotní rozsah: -40 C až +60 C Vstupy: 2x dvojitě vyvážený (vyvažovací odpory 2k2 a 4k7) Krytí elektroniky: IP65 Rozměry: 50x30x20mm (vnější kryt 110x110x40mm) 3.4. DSP+ detekční senzor PERIDECT+ Napájení: ze sběrnice linkového modulu Odběr: 0,7mA typicky Pracovní teplotní rozsah: -40 C až +60 C Krytí elektroniky: IP65 Rozměry: 50x30x20mm (vnější kryt 110x110x40mm) Doporučujeme střídat polaritu detektorů vůči sběrnici a v případě delší linie za každých 25 senzorů přidat přepěťovou ochranu, popř. linkový oddělovač

20 3.5. LSP+ linkový oddělovač PERIDECT+ Napájení: ze sběrnice linkového modulu Odběr: 1mA typicky Pracovní teplotní rozsah: -40 C až +60 C Krytí elektroniky: IP65 Rozměry: 50x30x20mm (vnější kryt 110x110x40mm) 3.6. IOP+/LAN I/O LAN modul PERIDECT+ Napájecí napětí: 9 16 VDC Odběr: 120mA (620mA při sepnutí všech relé) Pracovní teplotní rozsah: -40 C až +60 C Krytí: IP20 Rozměry: 190 x 130 x 40 mm Expandér pro IOP modul je nutné připojovat při odpojeném napětí! 3.7. IOP+/RS485 I/O RS485 modul PERIDECT+ Napájecí napětí: 9 16 VDC Odběr: 50mA (550mA při sepnutí všech relé) Pracovní teplotní rozsah: -40 C až +60 C Krytí: IP20 Rozměry: 190 x 130 x 40 mm Expandér pro IOP modul je nutné připojovat při odpojeném napětí! 3.8. PERIDECT+ IOP+/EXP I/O Expanzní modul Oběr: Odběr IOP+/LAN nebo IOP+/RS485 je po připojení expandéru navýšen o 50 ma pokud jsou všechna relé expendéru vypnuta a o 500 ma pokud jsou všechna relé zapnuta. Pracovní teplotní rozsah: -40 C do +60 C Krytí: IP20 Rozměry: 140 x 130 x 50 mm Veškeré výše uvedené prvky systému Peridect+ absolvovaly rozšířené klimatické zkoušky v rozsahu teplot -60 C až + 85 C

21 4. Doporučení pro instalaci systému 4.1. Zásady manipulace s obsahem dodávky a detekční linií: Veškeré informace ohledně detekční linie naleznete na štítku každé krabice o Otevřete krabici a opatrně vyjměte detekční linii o Opatrně rozložte detekční linie podél plotu o Během instalace věnujte zvýšenou pozornost manipulaci s detekční linií. Elektronika detektorů nesmí přijít do kontaktu s vodou. o Nenechávejte detekční linie rozloženou na zemi přes noc (nebo více dnů) o Přimontujte detektory na plot o Připevněte kabel k plotu pomocí vazácích pásků

22 4.2. Instalační doporučení: o Při použití 5 a více LSP+ v detekční linii je nutné křížit (alespoň jednou změnit polaritu) detekční linii (Pozn.: detekční linie má symetrické zapojení, LSP+ však nikoli) o Pokud celková délka detekční linie přesahuje 1 km doporučujeme použít po celé délce detekční linie kabel o průřezu 0,75mm 2 o Pro podzemní vedení kabelu (přívod detekční linie, vedení pod branami apod.) se doporučuje stíněný kabel o nejkratší možné délce o Při připojování DSP+ nebo LIP+ do již instalované detekční linie je nezbytné přidávaný prvek předem samotný připojit do sestavy (CUP+ a LCP+) a přidělit mu v konfiguračním sw adresu, která je v dané detekční linii volná. Až poté je možné daný prvek připojit do detekční linie o V případě připojování IOP+/EXP k IOP+/LAN nebo IOP+/RS485 je nutno nejprve IOP+ odpojit od napájení, následně připojit expandér a následně IOP+ připojit k napájení o K instalaci se používá výhradně k tomu určené nářadí (viz kapitola 1.3.4) o Při zapojení master/slave je při opravě přerušené detekční linie nezbytné postupovat následovně: 1) odpojit detekční lini od LCP+ master i slave modulu 2) opravit detekční linii (výměna modulu, oprava vedení apod.) 3) připojit linii k LCP+ master a načíst detekční linii 4) následně je možné připojit detekční linii k modulu LCP+ slave

23 NIKDY nenechávejte detektory viset kabelovými vývody vzhůru na plotě V případě takového zavěšení PDS (viz obrázek) může voda vniknout do plastové krabičky. Důsledek vniknutí vody do detektoru se může projevit případně i později. V takovém případě detektor může zmizet z detekční linie nebo vykazovat nepravdivé hodnoty (modré čtverečky, šedivé čtverečky, zvláštní hodnoty amplitudy apod.). Každá sada Peridect+ obsahuje 5ks (popř. 8ks v případě dodávky 2 LCP+) feritů. Při instalaci musí být dodrženo doporučné rozmístění feritů dle následujícího schématu vč. jedné úzké smyčky na kabelu k detekční linii. V případě nedodržení instalačních pokynů nemůže být zaručena funkčnost a bezproblémový chod celého systému

24 5. Nakládání s elektroodpadem a upotřebenými akumulátory Použitá elektrozařízení a akumulátory nepatří do komunálního odpadu. Jejich nesprávnou likvidací by mohlo dojít k poškození životního prostředí! Po době použitelnosti odevzdejte elektrozařízení na speciálních sběrných místech nebo předejte zpět prodejci nebo výrobci, který zajistí jejich ekologické zpracování. Odevzdávaná zařízení musejí být úplná. Akumulátory nevhazujte do ohně, nerozebírejte ani nezkratujte. V případě jakýchkoli dotazů k instalaci a nastavení systému nás můžete kontaktovat přes , telefon, skype. V případě potřeby poskytujeme podporu přes Team Viewer
