2 2 Efektivní, úspěšný a mobilní systém řízení spotřeby vody Technické vybavení velkých komplexů budov, jako jsou koupaliště, sportoviště, kanceláře, letiště nebo průmyslové objekty, je dnes možné ovládat jako chytrou budovu automatizovaně a centrálně. V centru pozornosti je energetická optimalizace provozu budovy pro snížení provozních nákladů a bezpečnost budovy. Společnost Franke Water Systems nabízí optimálně navržená sanitární řešení pro trvale udržitelný provoz těchto budov. Systém řízení spotřeby vody AQUA 3000 open vytváří rovnováhu mezi ekologií a hospodárností, hygienou a spotřebou a mezi plánováním a provozem. Promyšlený, komplexní systém řízení spotřeby vody umožňuje šetrný provoz všech připojených komponent a dá se např. pomocí KNX-IP napojit přes normované rozhraní RJ45 do nadřazených sítí. Franke je od roku 2016 také členem asociace KNX. AQUA 3000 open umožňuje provozovatelům velkých instalačních systémů pitné vody větší efektivitu při spotřebě vody a energie. Cílem je zajistit co nejlepší hygienu pitné vody na každém odběrném místě v budově. Přitom se šetří omezené zdroje, jako jsou energie a voda, a tím se snižují emise CO2. Referenční objekt pro AQUA 3000 open: Střední škola Im Blauen Land, Murnau (Německo)

3 3 Hygiena pitné vody chytře a snadno s AQUA 3000 open Přístup k čisté a vysoce kvalitní vodě má významný vliv na kvalitu života. Jednotné a závazné směrnice ohledně kvality pitné vody v členských státech EU (Směrnice EU o pitné vodě 98/83/ ES) to pomáhají zajistit. Realizace požadovaných kvalitativních standardů je ponechána na každém členském státu EU. Zásadně se zjišťují různé parametry mimo jiné fyzikálně chemické, senzorické a mikrobiologické. V nesprávně zkonstruovaných a provozovaných systémech pitné vody může docházet ke znečištění čisté vody a ta pak kontaminuje celý okruh budovy. Hlavním důvodem je stagnace a kritické teploty. Choroboplodné zárodky a bakterie (např. Legionella) v pitné vodě se nejlépe rozmnožují při teplotách mezi 25 C a 45 C. K přenosu dochází bezkontaktně vdechnutím nejjemnějších kapiček vody, které vznikají při sprchování. Se systémem řízení spotřeby vody AQUA 3000 open je možné zabránit stagnaci vody a kritickým teplotám. Trvalá udržitelnost Pružný, rozšiřitelný systém s budoucností, který se dá účelně integrovat do systému správy budov. Hygiena Pravidelné hygienické proplachování a programy na termickou dezinfekci zaručují vysokou kvalitu pitné vody. Hospodárnost Díky efektivnímu a potřebám odpovídajícímu využití zdrojů (voda, energie, čas) je sanitární systém rentabilní. Systém řízení spotřeby vody AQUA 3000 open je možné individuálně programovat a libovolně rozšiřovat. Připojit se dají sprchové, umyvadlové a splachovací armatury a další systémové komponenty, jako např. teplotní čidla od společnosti Franke Water Systems. AQUA 3000 open umožňuje u všech připojených armatur hygienické proplachování, termickou dezinfekci, přepínání režimů, vypnutí za účelem čištění, hlášení poruch systému, jako např. detekce netěsnosti a statistické funkce. Množství vody, hygienické funkce a jejich mezní hodnoty teplot je možné individuálně kontrolovat a nastavit pro každou místnost, a dokonce i armaturu. Chyby jsou okamžitě identifikovány a hlášeny systémem. Ethernet-CAN-Coppler (ECC2) s integrovaným webovým serverem podporuje mobilní ovládání a monitorování celé instalace pitné vody v objektu. Pro prostorové rozdělení v rámci budovy nebo efektivní a bezpečné provádění speciálních funkcí se nabízí rozdělení všech armatur napojených na jeden ECC2 do skupin (až osm skupin). Veškerá data a relevantní parametry armatury je možné přímo načíst ve formátu csv s datem a časem. Dobře čitelný, osvětlený displej usnadňuje načtení a navigaci v nabídce.

4 4 Chytré armatury AQUA 3000 open propojení inteligentních umyvadlových, sprchových a splachovacích armatur Úroveň budovy Úroveň armatury Elektronický modul z programu příslušenství F5 umyvadlové armatury Integrovaný elektronický modul A3000 open splachovací armatury

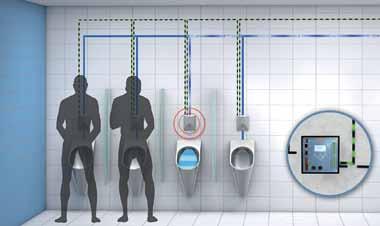

5 5 Kompatibilní s AQUA 3000 open Možnost kombinace s vhodným elektronickým modulem k připojení do AQUA 3000 open - systému řízení spotřeby vody armatur F5E *) AQUA 3000 open Armatura s možností připojení do systému Elektronický modul je součástí dodávky *) F5 sprchové armatury Prostřednictvím systému AQUA 3000 open je možné napojení každé sanitární místnosti do sítě budovy a připojení ke stávajícímu systému řízení budovy pomocí různých datových protokolů. Funkční řídicí jednotka ECC2 tvoří rozhraní se sítí budovy. S příslušnou armaturou komunikuje pomocí elektronického modulu. Inteligentní elektronický modul je srdcem příslušné armatury. Pro všechny umyvadlové a sprchové armatury F5 kompatibilní s A3000 open je k dispozici odpovídající elektronický modul z programu příslušenství. U sprchových panelů a armatur k instalaci za stěnou s možností připojení do systému a také u splachovacích armatur pro WC a pisoáry je elektronický modul součástí dodávky. Díky elektronickým modulům naprogramovaným z výroby lze armatury snadno uvést do provozu pomocí»plug and play«. Každá armatura je v elektronickém modulu vybavena programem funkce specifickým pro dané využití pro všechny důležité funkce výdeje vody nezávisle na nadřazené regulační jednotce. Unikátní sériové číslo je navíc základem pro další řídicí funkce. Možnosti nastavení parametrů Naše inteligentní armatury jsou vybaveny následujícími programy funkcí: A3000 open sprchové armatury Snadné nastavení parametrů Funkce výdeje vody s optimalizovanou spotřebou Přepínání režimů programů Optimalizace ve špičkách a potlačení současného spuštění Placený výdej vody s AQUAPAY Bezpečnostní vypnutí Vypnutí za účelem k čištění Statistické funkce a protokoly o teplotách Automatické hygienické proplachování Programy termické dezinfekce *) Systémové příslušenství AQUA 3000 open se objednává samostatně v závislosti na objektu

6 6 Funkce armatur upravené na míru pro optimální výsledky Technologie inteligentních armatur a otevřená systémová struktura AQUA 3000 open umožňuje funkce odběru vody na míru a kdykoliv upravení nebo rozšíření v souladu se specifickými požadavky objektu. Následující přehled parametrů ukazuje mnohostranné možnosti uživatelem definovaného a účelného řízení sanitárních armatur tak, aby se snížily náklady na technické vybavení budov. 1 Snadné nastavení parametrů Parametry programu specifické pro daný objekt lze nastavit pomocí webového prohlížeče. - termická dezinfekce - hygienické proplachování - vypnutí za účelem čištění - přepínání režimů - potlačení současného spuštění - detekce netěsností - souhrnná chybová hlášení - sekvenční řízení - externí ventily

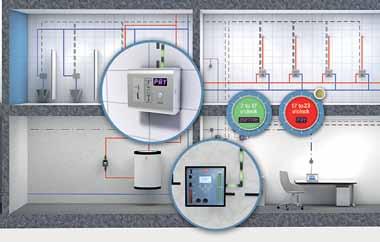

7 7 2 Funkce výdeje vody s optimalizovanou spotřebou Elektronický modul automaticky řídí základní funkce dané aplikace, jako je start/stop a doba průtoku vody. Různé modifikace programu, např. individuální hygienické proplachování a programy při zatížení ve špičkách, lze nastavit na přání zákazníka při uvedení do provozu Přepínání režimů programů Všechny armatury jsou vybaveny 2 alternativními řídicími programy (funkce výdeje vody), které jsou uloženy v elektronickém modulu. Pro přepínání režimů, např. den/noc, škola/spolek, placený/neplacený výdej vody, vyučování/ prázdniny, stadión/přestávka, obsazená/ neobsazená místnost apod. lze příslušné programy přepínat pomocí funkční řídicí jednotky ECC2 nebo webového prohlížeče. Volitelný modul AQUAPAY pro placený výdej vody zajišťuje vyšší efektivitu, protože uživatelé mají zodpovědnější přístup ke spotřebě vody. 4 Optimalizace ve špičkách Procesy při provozu ve špičkách jsou uloženy v elektronických modulech a mohou být aktivovány ve funkčním programu. Program redukce doby průtoku vody v závislosti na uživateli řídí výdej vody v závislosti na frekventovanosti použití armatury. Při funkci potlačení současného spuštění armatury proplachují postupně

8 8 5 Placený výdej vody s AQUAPAY Možnost zapojení kontaktního snímače mincí AQUAPAY k placenému výdeji vody se dá realizovat dvěma způsoby. Buď se může kontaktní snímač mincí integrovat do celé sítě armatur, aby bylo možné spolu s ECC ovládat až 31 armatur. Nebo je možná kombinace kontaktního snímače mincí AQUAPAY a sprchy. ECC2 6 Bezpečnostní vypnutí V případě eventuální aktivace armatury během termické dezinfekce dojde k okamžitému přerušení programu termické dezinfekce. Bezpečnostní vypnutí zasáhne také při trvalé aktivaci např. při neodborném použití a zastaví průtok vody. 7 Vypnutí z důvodu čištění Tato funkce umožňuje úklid sanitárních prostor. Přitom se zamezí nezáměrné aktivaci armatur.

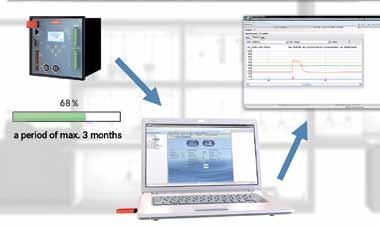

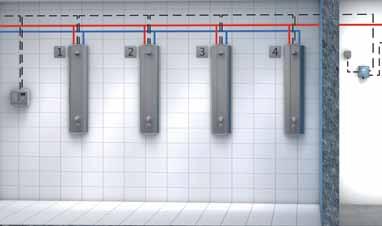

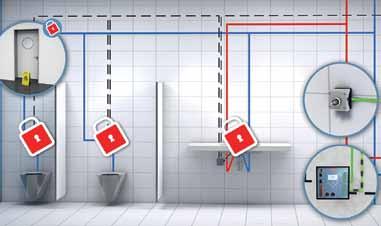

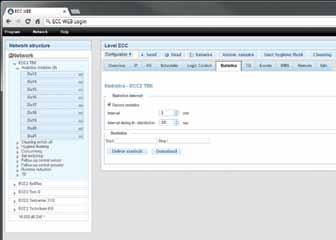

9 9 8 Statistické funkce a protokoly teplot Hodnoty teploty a další důležitá systémová data, jako např. provedená hygienická proplachování nebo termické dezinfekce, se ukládají. Tato data je lze načíst pomocí USB flash disku nebo předtím stáhnout pomocí webového prohlížeče. Zajištění hygieny pitné vody i při nepravidelném využití Naprosto snadné s hygienickým proplachováním nebo termickou dezinfekcí Obě následující funkce slouží jako preventivní opatření popř. ošetření především k tomu, aby se zabránilo vzniku biofilmu, a tím kontaminaci vodovodního systému choroboplodnými zárodky a bakteriemi, hlavně legionellou. Doba a intervaly potřebné termické dezinfekce se dají specificky nastavit, stejně jako samotné hygienické proplachování k omezení stagnující vody. Veškerá statistická data se ukládají do ECC2 a dají se načíst pomocí USB. Úspěch hygienických opatření je třeba kontrolovat pravidelným odběrem vzorků. 9 Automatické hygienické proplachování U programů hygienického proplachování uložených v elektronických modulech je možné vybrat ze 3 řídicích funkcí v závislosti na objektu: - V rámci pevného intervalu je automaticky provedeno hygienické proplachování armatury. - Dynamické hygienické proplachování je provedeno po uplynutí pevně nastavené doby po posledním použití armatury (z výroby je naprogramováno 24 hodin po posledním použití). - Hygienická proplachování s řízenou teplotou vody se provádějí ve spojení s volitelnými teplotními čidly s kontrolou teploty na straně studené a/ nebo teplé vody.

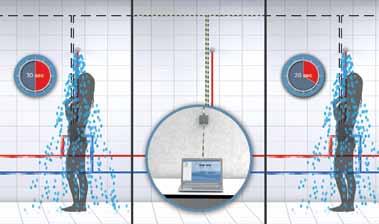

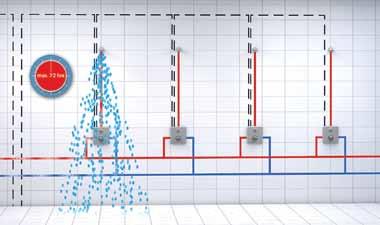

10 10 10 Programy termické dezinfekce Nejdůležitější parametry termické dezinfekce (TD), jako jsou doba působení, doba průtoku vody, kontrola teploty, jsou uloženy v elektronickém modulu každé armatury. Zde se ukládají také protokoly o teplotě. Prostřednictvím digitálního vstupu na funkční řídicí jednotce ECC2 nebo pomocí webového prohlížeče lze zahájit termické ošetření. Existuje také možnost volby mezi dynamicky řízeným dezinfekčním programem v závislosti na teplotě a v závislosti na čase. Optimální výdej vody na poslední armatuře dále zajišťuje rychlý průtok horké vody cirkulačním potrubím a časově úspornou termickou dezinfekci.

11 11 Struktura úrovní systému AQUA 3000 open Úroveň sítě, budovy a armatury Systém řízení spotřeby vody AQUA 3000 open se člení na úroveň armatur a na úroveň sítě. Na úrovni armatur je funkční řídicí jednotce ECC2 přiřazena autonomní síť CAN až s 32 armaturami. Funkční řídicí jednotka ECC2 současně tvoří rozhraní s úrovní sítě. U větších objektů se doporučuje instalace několika funkčních řídicích jednotek ECC2. Pomocí rozhraní RJ45 jednotlivých funkční řídicích jednotek ECC je možné všechny armatury instalované v budově připojit k jednomu počítači nebo ke stávajícímu systému řízení budovy (GLT) a spravovat je nebo řídit společně. Úroveň sítě Komunikace prostřednictvím Ethernet, BacNet, ModBus, KNX Úroveň budovy Úroveň armatury Autonomní skupina armatur v síti

12 12 Funkční řídicí jednotka ECC2 a přídavné moduly Propojení úrovně armatur a budovy Pomocí funkční řídicí jednotky ECC2 (ECC = Ethernet-CAN- Coppler) a integrovaného webového serveru jsou na úrovni sítě dostupné další doplňující funkce až po napojení k systému řízení budovy GLT. Integrovaný displej usnadňuje ovládání. Volitelné možnosti rozšíření jsou dostupné prostřednictvím dvou různých přídavných modulů: I/O modul s digitálními vstupy a výstupy sekvenčního řízení a modulu GSM k mobilní dálkové údržbě. 1 Funkční řídicí jednotka ECC2 2 Doplňující modul I/O 3 Bezdrátový modul GSM

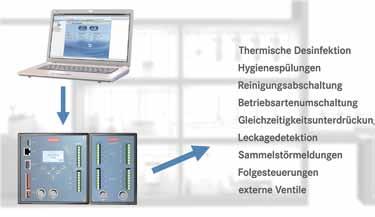

13 13 Přehledné znázornění funkcí ECC2, modulu I/O a GSM Digitální výstupy naprogramované z výroby Termická dezinfekce aktivní Termická dezinfekce přerušena Přerušení termické dezinfekce z bezpečnostních důvodů Souhrnná chybová hlášení Digitální vstupy naprogramované z výroby Zahájení termické dezinfekce Přerušení termické dezinfekce Přepínání režimů Potvrzení výstupů, např. při souhrnných chybových hlášeních Od 5 požadovaných funkcí zajišťovaných digitálními vstupy a výstupy je potřebný rozšiřující modul I/O 2. Pokud jsou armatury spojeny systémovým kabelem s funkční řídicí jednotkou ECC2, přebírá tato jednotka napájení (24 V DC/60 W) a navíc i datovou komunikaci v autonomní síti CAN. Multifunkční jednotka nabízí dále možnost sekvenčního řízení. V kombinaci s bezdrátovým modulem GSM 3 je možné provádět dálkovou údržbu a zobrazovat systémové zprávy (např. chybová hlášení, zahájení termické dezinfekce) prostřednictvím SMS až 5 příjemcům. Podmínkou je SIM karta, servisní smlouva, mobilní síť UMTS a volitelná anténa v závislosti na individuální intenzitě signálu v budově. Datová komunikace Funkční řídicí jednotka ECC2 je vybavena standardizovanou datovou komunikační přípojkou pro PC nebo síť řízení budovy (GLT). K dispozici jsou datové protokoly Ethernet, BacNet, KNX a ModBus. Systémové připojení armatur K funkční řídicí jednotce ECC2 lze připojit 2 systémové kabely k napájení a datové komunikaci o celkové délce 200 metrů a celkem až 32 armatur. Ukládání dat v reálném čase Interní datová paměť funkční řídicí jednotky ECC2 ukládá v nastavitelných intervalech s uvedením konkrétního data a času hodnoty teploty, počitadla aktorů a doby chodu, počet provozních hodin, hygienické proplachování, termickou dezinfekci a vypnutí z důvodu čištění. Data lze stahovat ve formátu csv na flash disk nebo je zobrazovat ve webovém prohlížeči a následně je ukládat a zobrazovat např. v aplikaci Excel.

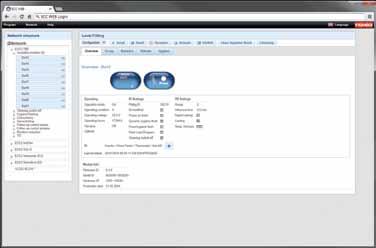

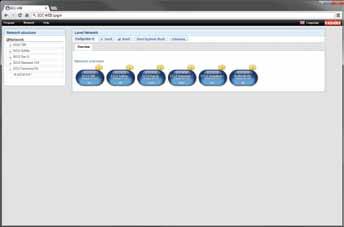

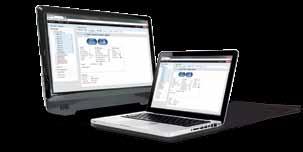

14 14 Řízení spotřeby vody přes internet Nahlédnutí do softwaru ECC Pomocí webového serveru, který je integrovaný v systému ECC2, je možné všechny sanitárně technické procesy sledovat, kontrolovat a protokolovat jednoduše prostřednictvím webového prohlížeče. Dále se takto dají snadno parametrizovat systémové komponenty. Poplašná hlášení a hlášení událostí se mohou individuálně odesílat za použití volitelného bezdrátového modulu GSM. Všechny armatury, které pracují společně pod jednou funkční řídicí jednotkou ECC2, jsou přehledně zobrazeny formou autonomních sítí. Kromě nastavení doby průtoků médií (voda, mýdlo, vzduch apod.) a komunikačních parametrů lze provést a protokolovat hygienické proplachování a termickou dezinfekci. Pomocí virtuálních autonomních skupin armatur, které je možné seskupovat, přesouvat a znovu přiřazovat, je kompletní reálný sanitární systém zobrazen ve standardním webovém prohlížeči. V případě použití v oblastech se zvláštním bezpečnostním režimem, např. ve věznicích, kde se vyžadují časově řízené funkce, možnost omezení použití a kontrola, jsou tyto požadavky zaručeny prostřednictvím individuálně nastavitelných funkcí a průběhů programů na webovém serveru. Přehledy síťového spojení a armatur Na úrovni»síť«se zobrazují všechny připojené funkční řídicí jednotky ECC2. Odtud lze vybírat autonomní síť ECC a zobrazit ji jako přehled armatur. Na úrovni»ecc«se sleduje provozní stav kterékoliv sanitární armatury, např. aktuální teplota, provozní režim a stav připojených senzorů a aktorů. Zde je také možné pomocí funkce»td«konfigurovat proces termické dezinfekce.

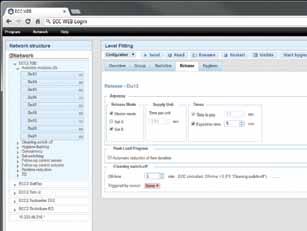

15 15 Přehled armatur s průběhem programů Pro každou armaturu se generuje automatický přehled, ze kterého se dají rychle vyčíst všechny důležité provozní parametry. Funkce armatury např. sprchy s piezoelektrickým tlačítkem se tak jednoduše a srozumitelně zobrazí pomocí piktogramu. Odtud lze nastavit dobu průtoků a dosah snímačů. Přehledy síťového spojení a armatur Pomocí karet»potvrzení«a»hygiena«se může každá armatura optimálně přizpůsobit průběhu provozu. Tak lze konfigurovat např. hygienické proplachování a parametry termické dezinfekce, jako jsou doba působení a teplota pro každou armaturu zvlášť. Kromě toho se zde provádí také parametrizace programů ve špičkách a vypnutí za účelem čištění. Statistické funkce armatur Na kartě»statistika«na úrovni»armatura«se zobrazují všechny hodnoty počitadel (aktivace elektromagnetického ventilu), provozní hodiny, průběhy teplot a doby uplynulé od posledního hygienického proplachování jednotlivých armatur. Rovněž jsou dostupné informace o stavu poslední termické dezinfekce. Při aktivaci statistických záznamů ECC se nejdůležitější data průběžně zaznamenávají a lze je exportovat k dalšímu vyhodnocení ve formě souboru csv.

16 16 Aplikace pro mnohostranné veřejné a poloveřejné prostory AQUA 3000 open je synonymem systému řízení spotřeby vody budoucnosti, který se dá snadno rozšířit a roste tak spolu s budovou. Jedná se o otevřený systém, který lze integrovat do stávajících systémů správy budovy. Individuální možnosti nastavení jsou natolik všestranné stejně jako podmínky v samotných budovách. Systém řízení spotřeby vody reaguje na potřeby uživatelů a přizpůsobuje se jim. Problematická není ani změna využití budovy. Armatury lze i po letech snadno přidávat nebo odstraňovat. Volný čas Bazény, fitness studia, sauny a rekreace Vzdělávání Školy, mateřské školky, školicí a vzdělávací zařízení Cestování Letiště, nádraží, kempy, odpočívadla Bezpečnost Vězení, policejní stanice, armádní zařízení Zdravotnictví Nemocnice, domy s pečovatelskou službou, laboratoře Akce Stadiony, kulturní a sportovní haly

17 Kazdá koupelna má potenciál, aby vypadala krásne a pusobive. 17

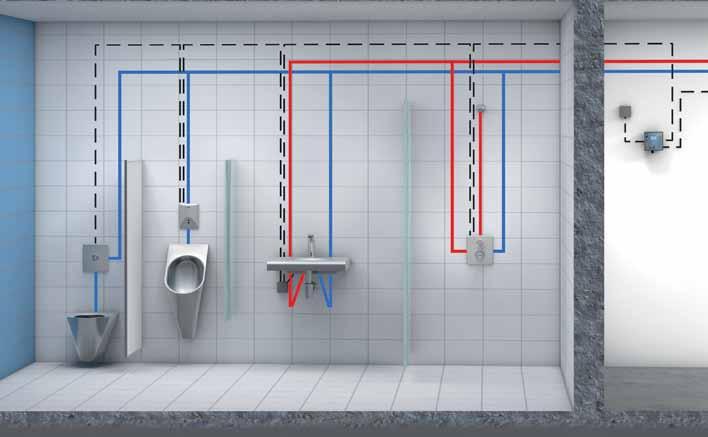

18 18 Zapojení systému řízení spotřeby vody Propojení ECC2 s armaturou Prostřednictvím systémového kabelu k napájení 24 V DC lze armatury snadno namontovat sériově. U standardních funkcí výdeje vody není uvedení do provozu výrobcem nutné, protože elektronické moduly integrované do armatur jsou naprogramovány z výroby a pracují formou»plug and play«. Doplňkové řídicí funkce, jako je hygienické proplachování, patří k tomuto základnímu programování. Systémové kabely se pokládají do ochranných trubek až k armaturám. komunikaci v autonomní síti CAN. Oboustranný zakončovací odpor zajišťuje datovou komunikaci mezi funkční řídicí jednotkou ECC2 a jednotlivými armaturami. Přitom ECC2 přebírá hlavní úlohy řízení a napájení sítě armatur. Přizpůsobení procesů řízení ECC2 a elektronických modulů armatur specifickým podmínkám budovy může provést zákaznický servis během uvedení do provozu. Volitelně: Při integraci funkční řídicí jednotky ECC2 do kompletního systému má systémový kabel dvojí funkci napájení a datovou ECC2, volitelně EM-T = elektronický modul pro ohřívač pitné vody (PWH) = ohřívač pitné vody PWC (studená pitná voda) EM-Z = elektronický modul pro cirkulační potrubí GLT = systém řízení budovy PWH (teplá pitná voda) Systémový kabel 24 V DC

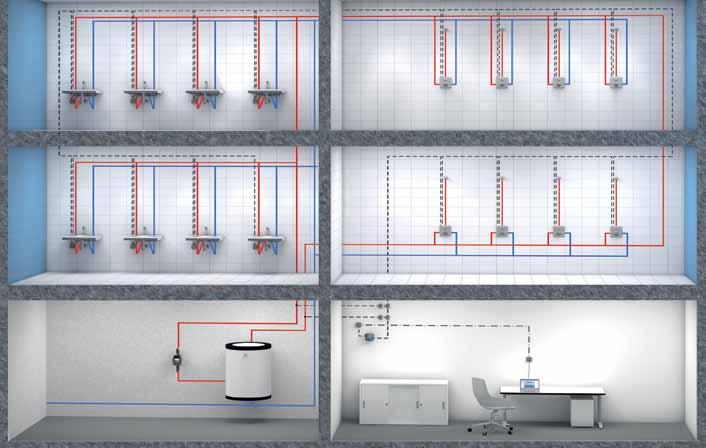

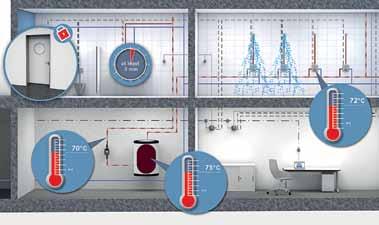

19 19 Přehled termické dezinfekce (TD) Základy a modely Pomocí volně programovatelných digitálních vstupů ECC2 nebo volitelného rozšiřovacího modulu I/O a také pomocí datových protokolů se spouští nebo vypíná termická dezinfekce (TD), skupinové hygienické proplachování a vypnutí za účelem čištění. Volitelně je možné k provedení kontroly procesů instalovat do každé armatury teplotní čidla. K provedení termické dezinfekce je u termostatických armatur nutná kartuše s obtokovým elektromagnetickým ventilem ve funkčním bloku armatury. V rámci autonomní sítě CAN se systémem ECC2 se mohou armatury rozdělit k provedení termické dezinfekce až na 8 skupin otevíraných po sobě. U menších ohřívačů pitné vody to např. znamená vytvoření 8 skupin po 4 armaturách, které se postupně termicky dezinfikují, a tím má systém možnost opětovného zahřívání. Paralelně s automatickými funkcemi naprogramovanými z výroby je pro termickou dezinfekci nutné uvedení do provozu zákaznickým servisem. TD při ovládání ohřívačů pitné vody Vytvoření skupin armatur umožňuje efektivní provedení termické dezinfekce, především pak v případě ohřívačů pitné vody s menší kapacitou. V tomto uspořádání systému je počet armatur omezen na 30. K tomu se přidává systémový elektronický modul k řízení ohřívače pitné vody (EM-T) a systémový elektronický modul pro cirkulační potrubí (EM-Z) k provádění termické dezinfekce. Posledně jmenovaný bod zajišťuje rychlou přípravu ohřáté pitné vody v cirkulačním potrubí díky cílenému odběru vody na vratném toku cirkulace. Skupina armatur 1 Skupina armatur 2 Skupina armatur 3 Skupina armatur 4 EM-Z EM-T ECC2 (PWH)

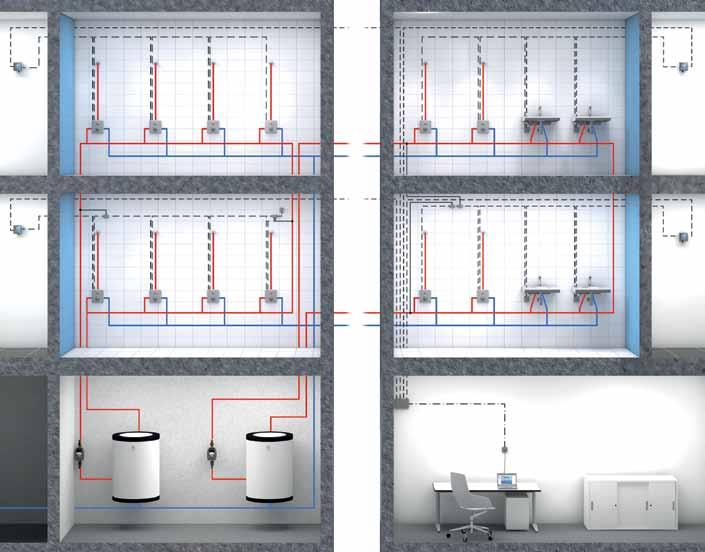

20 20 Termická dezinfekce sítě Tato varianta je vhodná pro budovy s různými trasami mezi hydraulickými rozvodnými systémy a systémovými kabely A3000 open. V tomto uspořádání systému jsou armatury rozděleny do max. 8 skupin. Jedna z funkčních řídicích jednotek ECC2 používaných v budově je prostřednictvím datového protokolu definovaný jako»master«a zajišťuje tak komunikaci s přidělenými úseky. Průběhy programu termické dezinfekce (TD) je možné volně programovat, vybírat armatury a spouštět jednotlivé zóny termické dezinfekce. Díky této architektuře systému lze termickou dezinfekci optimálně upravit v souladu s vlastnostmi objektu a přizpůsobovat ji měnícím se parametrům. Tato síťová termická dezinfekce až 8 síťových skupin může být spouštěna pomocí digitálních vstupů v libovolném pořadí. Síťová skupina 1 Síťová skupina 2 ECC2 (master) ECC2 ECC2 EM-Z EM-T EM-T/ EM-Z ECC2 GLT (PWH) (PWH) EM-T = elektronický modul pro ohřívač pitné vody (PWH) = ohřívač pitné vody PWC (studená pitná voda) EM-Z = elektronický modul pro cirkulační potrubí GLT = systém řízení budovy PWH (teplá pitná voda) Systémový kabel 24 V DC

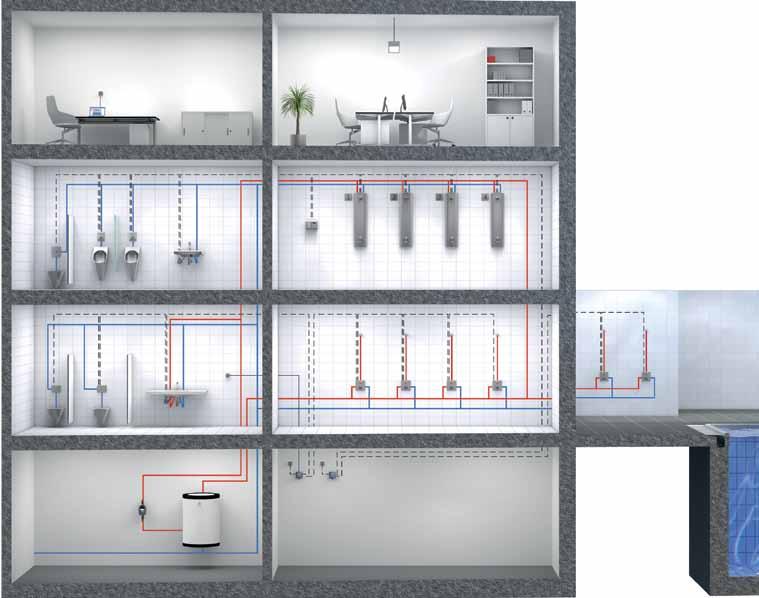

21 21 Optimální efektivita díky transparentnosti Integrace systému AQUA 3000 open do budovy Prostřednictvím funkční řídicí jednotky ECC2 a připojení datových protokolů je možné zobrazit armatury instalované v budově na PC, nebo je zapojit do stávajícího systému řízení budovy. Vytvoření logických funkčních jednotek, např. podle podlaží nebo oblasti využití, usnadňuje specifickou optimalizaci funkcí výdeje vody v rámci jednotek. Týká se to doby průtoku vody, hygienického proplachování, termické dezinfekce, vypnutí za účelem čištění, režimů denního a nočního provozu, placeného/neplaceného výdeje vody a také sekvenčního řízení sprch. Pomocí funkcí kontroly a řízení se dá vyhodnocovat frekventovanost a podle potřeby řídit správa údržby. Úroveň sítě samozřejmě slouží také k systémové kontrole a umožňuje provedení rychlých nápravných opatření při chybných funkcích.

22 22 Dokonalá kombinace pro optimální sanitární prostory Jednoduché a pružné od nápadu až po realizaci Franke Water Systems Základem optimalizovaného uspořádání sanitárních prostor je důkladné vstupní plánování. Orientuje se na specifické vlastnosti objektů a uživatelské požadavky na sanitární zařízení. Kvalifikované poradenství v souladu se směrnicemi a normami je přitom nejdůležitějším stavebním kamenem od fáze koncepce až po plán realizace. Specialisté ze společnosti Franke Water Systems poskytnou podporu ve všech fázích realizace plánu a to především v situacích, které vyžadují komplexnější systémová řešení. Rádi jsme nápomocni při uvedení do provozu, a i poté jsme kdykoli k dispozici. V našich specifických školeních rádi předáme dál naše know-how. AQUA 3000 open Systém AQUA 3000 open se zakládá myšlence jasné a prosté systémové architektury. Přitom se používají pouze komponenty, které jsou skutečně potřebné pro specifické požadavky aplikace. K realizaci optimalizovaného řízení spotřeby vody stačí pouze několik systémových prvků. Veškeré hlavní komponenty systému AQUA 3000 open jsou zobrazeny na následujících stránkách. Kompatibilní s AQUA 3000 open Všechny armatury s tímto symbolem je možné integrovat společně s vhodným elektronickým modulem z programu příslušenství do systému řízení spotřeby vody AQUA 3000 open. Nabízejí již i jako samostatné armatury mnoho hygienických a statistických funkcí. AQUA 3000 open Všechny armatury s tímto symbolem jsou již připraveny pro zapojení do sítě, protože potřebný elektronický modul je již součástí dodávky.

23 Přehled produktů 23 Umyvadlové armatury Elektronický stojánkový ventil F5E F5EV1004 Elektronický modul s ID ACEX1002 F5E-Mix elektronická stojánková baterie F5EM1004 Elektronický modul s ID ACEX1002 Elektronická termostatická nástěnná baterie F5E-Therm F5ET1005 nezbytné příslušenství: montážní nosník F5BTX001 Elektronický modul s ID ACET1001 Elektronická termostatická nástěnná baterie F5E-Therm s předmontovanou dezinfekční jednotkou F5ET1020 nezbytné příslušenství: montážní nosník F5BTX001 Elektronický modul s ID ACET1001 Elektronická termostatická podomítková baterie F5E-Therm jako dokončovací sada F5ET1014 nezbytné příslušenství: R5 systémový box Franke F5BX1001 Elektronický modul s ID ACET1003 PROTRONIC A3000 open armatura s optoelektronickým senzorem pro 1 místo k mytí, k instalaci za stěnou AQUA109 Splachovací armatury PROTRONIC A3000 open pisoárová splachovací armatura s optoelektronickým senzorem k montáži pod omítku AQUA401 dokončovací sada AQUA400 sada pro hrubou stavbu AQUATIMER A3000 open řízení WC s piezoelektrickým tlačítkem, pro podomítkovou splachovací nádrž AT3O0051 PROTRONIC A3000 open optoelektronické řízení WC, pro podomítkovou splachovací nádrž PR3O0027 EXOS A3000 open optoelektronické řízení WC, pro podomítkovou splachovací nádrž EXOS0027 PROTRONIC A3000 open pisoárová splachovací armatura s optoelektronickým senzorem, k instalaci za stěnou AQUA402 AQUATIMER A3000 open splachovací armatura WC s piezoelektrickým tlačítkem, k montáži pod omítku AQUA501 dokončovací sada AQUA500 sada pro hrubou stavbu PROTRONIC A3000 open splachovací armatura WC s optoelektronickým senzorem, k montáži pod omítku AQUA502 dokončovací sada AQUA500 sada pro hrubou stavbu PROTRONIC A3000 open splachovací armatura WC s optoelektronickým senzorem, k instalaci za stěnou AQUA505

24 24 Sprchové armatury Elektronická termostatická nástěnná baterie F5E-Therm F5ET2005 Provedení s předmontovanou dezinfekční jednotkou F5ET2009 nezbytné příslušenství: montážní nosník F5BTX001 Elektronický modul s ID ACET2001 Elektronická termostatická nástěnná baterie F5E-Therm s přípojkou pro ruční sprchu F5ET2006 Provedení s předmontovanou dezinfekční jednotkou F5ET2010 nezbytné příslušenství: montážní nosník F5BTX001 Elektronický modul s ID ACET2001 Elektronická termostatická podomítková baterie F5E-Therm F5ET2011 nezbytné příslušenství: R5 systémový box Franke F5BX2001 Elektronický modul s ID ACET2001 Sprchové panely AQUATIMER A3000 open sprchové panely z ušlechtilé oceli s piezoelektrickým tlačítkem a termostatickou baterií AT3O0039 AT3O0041 s integrovaným místem na odkládání sprchového gelu Provedení se sprchovou hlavicí AQUAJET-Comfort AT3O0042 AT3O0043 s integrovaným místem na odkládání sprchového gelu AQUATIMER A3000 open sprchové panely z ušlechtilé oceli s piezoelektrickým tlačítkem AQUA623 AQUA621 s integrovaným místem na odkládání sprchového gelu PROTRONIC A3000 open sprchové panely z ušlechtilé oceli s optoelektronickým senzorem a termostatickou baterií PR3O0023 PR3O0025 s integrovaným místem na odkládání sprchového gelu Provedení se sprchovou hlavicí AQUAJET-Comfort PR3O0024 PR3O0026 s integrovaným místem na odkládání sprchového gelu

25 Přehled produktů 25 Mincovní kontaktní snímače AQUATIMER A3000 open sprchová armatura s piezoelektrickým tlačítkem k instalaci za stěnou AQUA629 PROTRONIC A3000 open sprchová armatura s optoelektronickým senzorem, k instalaci za stěnou AQUA615 Mincovní kontaktní snímače pro placený výdej vody k řízení 2 31 sprch AQUA802 na žetony AQUA803 na 0,50 pro jedno sprchovací místo AQUA800 na žetony AQUA801 na 0,50 Upozornění: Při kombinaci AQUA800/801 s armaturou F5 je nutný elektronický modul ACET2006 Příslušenství: žeton Z-AQRP001 (50 kusů) Sprchové hlavice AQUAJET-Comfort sprchová hlavice k připojení na stěnu, plynule nastavitelný úhel od 13 do 23, 0,15 l/s (0,10 a 0,20 l/s přiloženo) SHAC0007 Provedení k připojení na nadomítkovou trubku SHAC0008 AQUATIMER A3000 open sprchové panely z materiálu MIRANIT-S s piezoelektrickým tlačítkem a termostatickou baterií AT3O0044 AT3O0046 s beze spár vytvarovaným místem na odkládání sprchového gelu Provedení se sprchovou hlavicí AQUAJET-Comfort AT3O0045 AT3O0047 s beze spár vytvarovaným místem na odkládání sprchového gelu AQUATIMER A3000 open sprchové panely z materiálu MIRANIT-S s piezoelektrickým tlačítkem AQUA647 AQUA648 s beze spár vytvarovaným místem na odkládání sprchového gelu AQUAJET-Slimline sprchová hlavice pro připojení na stěnu AQUA751 0,15 l/s AQUA752 0,20 l/s Provedení k připojení na nadomítkovou trubku AQUA757

26 26 Kombinace WC a umyvadla Kombinace WC a umyvadla HEAVY DUTY s elektronickými komponenty k montáži v servisní místnosti, provedení s WC s hlubokým splachováním vlevo 45 HDTX806L Kombinace WC a umyvadla HEAVY DUTY s integrovanými elektronickými komponentami, provedení s WC s hlubokým splachováním vlevo 45 HDTX816L Nezbytné příslušenství pro montáž / sady pro hrubou stavbu pro armatury F5 R5 Systémový box Franke s posuvnou lepicí přírubou jako sada pro hrubou stavbu pro podomítkové baterie, pro umyvadla F5BX1001 R5 Systémový box Franke s posuvnou lepicí přírubou jako sada pro hrubou stavbu pro podomítkové baterie, pro sprchy F5BX2001 Montážní nosník pro elektronické nástěnné baterie F5E-Therm, pro umyvadla a sprchy F5BTX001 AQUA 3000 open systémové příslušenství Funkční řídicí jednotka ECC2 ZA3OP0011 Rozšiřovací modul I/O ZA3OP0012 Bezdrátový modul GSM ZA3OP0013 Provedení včetně datových protokolů GLT ZA3OP0022 nezbytné příslušenství (volitelně): ZA3OP0015 tyčová anténa ZA3OP0016 nástěnná anténa ZA3OP0017 anténa se zesilovačem Nepřerušitelný napájecí zdroj ZAQUA006 Kompaktní systémový síťový zdroj ZAQUA007

27 Přehled produktů 27 (2 kusy) Elektronický modul pro armatury F5 ACEX1002 / ACET1001 / ACET1002 / ACET1003 / ACET1004 / ACET2001 Elektronický modul pro systémové proplachování ZAQUA029 Elektronický modul pro cirkulační potrubí ZAQUA030 Elektronický modul pro ohřívač pitné vody ZAQUA031 Zakončovací odpor ZAQUA014 Systémový kabel ZAQUA m/kruh ZAQUA m/kruh Bezhalogenové provedení ZAQUA m/kruh ZAQUA m/kruh Spojka pro systémový kabel ZAQUA013 Elektronický T-rozdělovač ZAQUA075 Kartuše s obtokovým elektromagnetickým ventilem DN 7 24 V DC/2 W ZAQUA015 Kartuše s obtokovým elektromagnetickým ventilem DN 5 6 V DC EAQFU0001 Uzamykatelný spínač / tlačítko ZAQUA022 Šroubovací teplotní čidlo pro funkční blok ZAQUA017 Zástrčné teplotní čidlo k regulaci množství vody ZAQUA018 ZAQUA019 na straně teplé vody na straně studené vody Přikládací teplotní čidlo ZAQUA020 na straně teplé vody ZAQUA021 na straně studené vody Trojcestný ventil ZAQUA023 DN 20 ZAQUA024 DN 25 ZAQUA025 DN 32 ZAQUA090 DN 40 Elektronický modul pro trojcestný ventil ZAQUA076 Výkonový spínač ZAQUA026 Bezpečnostní transformátor 230/24 V AC, 100 VA ZFLSY0003
