KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC
|
|
- Eduard Prokop
- před 8 lety
- Počet zobrazení:
Transkript
1 KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC CAM

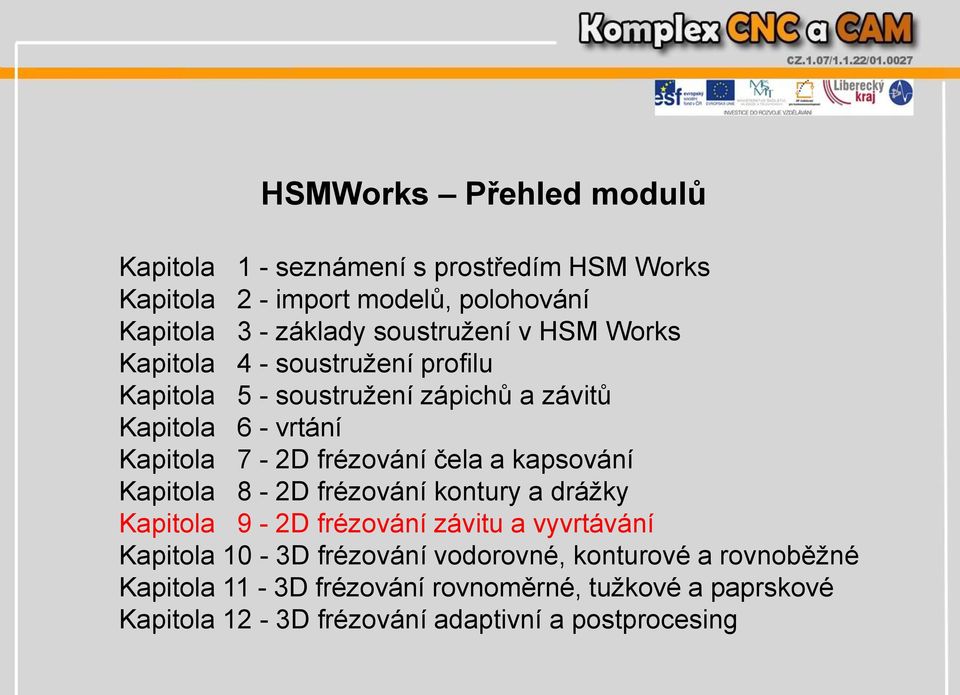

2 HSMWorks Přehled modulů Kapitola 1 - seznámení s prostředím HSM Works Kapitola 2 - import modelů, polohování Kapitola 3 - základy soustružení v HSM Works Kapitola 4 - soustružení profilu Kapitola 5 - soustružení zápichů a závitů Kapitola 6 - vrtání Kapitola 7-2D frézování čela a kapsování Kapitola 8-2D frézování kontury a drážky Kapitola 9-2D frézování závitu a vyvrtávání Kapitola 10-3D frézování vodorovné, konturové a rovnoběžné Kapitola 11-3D frézování rovnoměrné, tužkové a paprskové Kapitola 12-3D frézování adaptivní a postprocesing
3 Obsah: Úvod do výroby závitů Vyříznutí závitu závitníkem Vyříznutí závitu závitníkem - video Frézování vnitřního závitu Frézování vnitřního závitu - video
4 Úvod do výroby závitů Princip tvorby závitu: tvorba šroubovité drážky na válcové ploše Způsoby výroby: tvářením, obráběním (soustružením, frézováním ) Obr.: zdroj [6,7] Obsah
5 Ruční tvorba závitů Řezání vnitřních závitů(matky) Řezání vnějších závitů(šrouby) Obr.: zdroj [8]
6 Strojní tvorba závitů Řezání vnitřních závitů Řezání vnějších závitů Obr.: zdroj [9]
7 Vyříznutí závitu závitníkem Postup: 1) Zarovnání čela 4) Vrtání 2) Obrobení po obvodu 5) Sražení hrany 3) Předvrtání 6) Vyříznutí závitu Obr.: zdroj [4] Obsah
8 Vyříznutí závitu závitníkem 1) Zarovnání čela pouze inspirativní nastavení parametrů (již probráno) Obr.: zdroj [2,4]

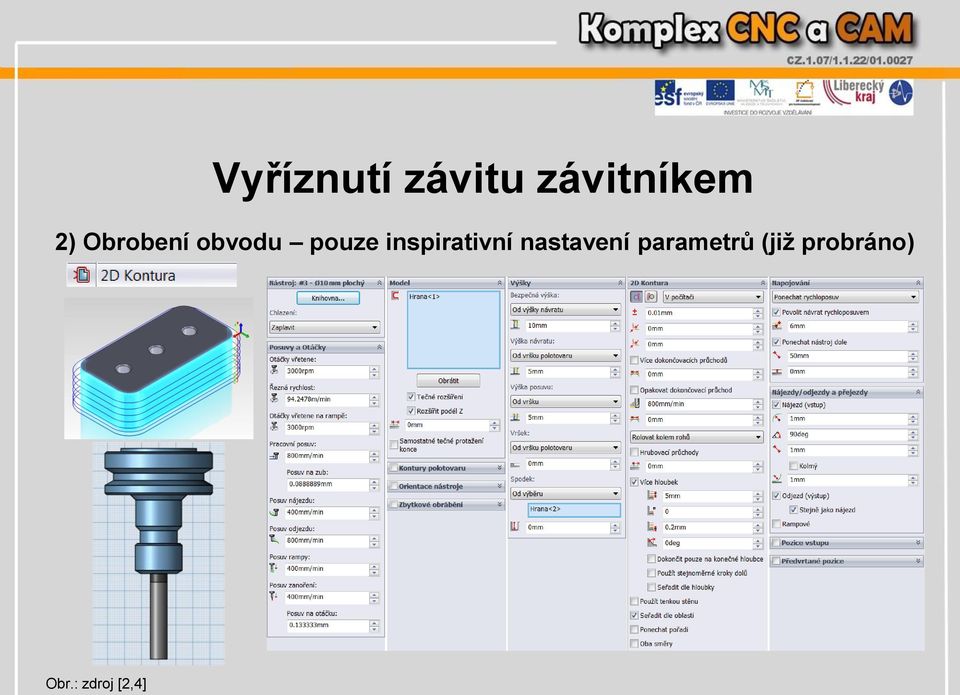

9 Vyříznutí závitu závitníkem 2) Obrobení obvodu pouze inspirativní nastavení parametrů (již probráno) Obr.: zdroj [2,4]
10 Vyříznutí závitu závitníkem 3) Předvrtání pouze inspirativní nastavení parametrů (již probráno) Obr.: zdroj [2,4]

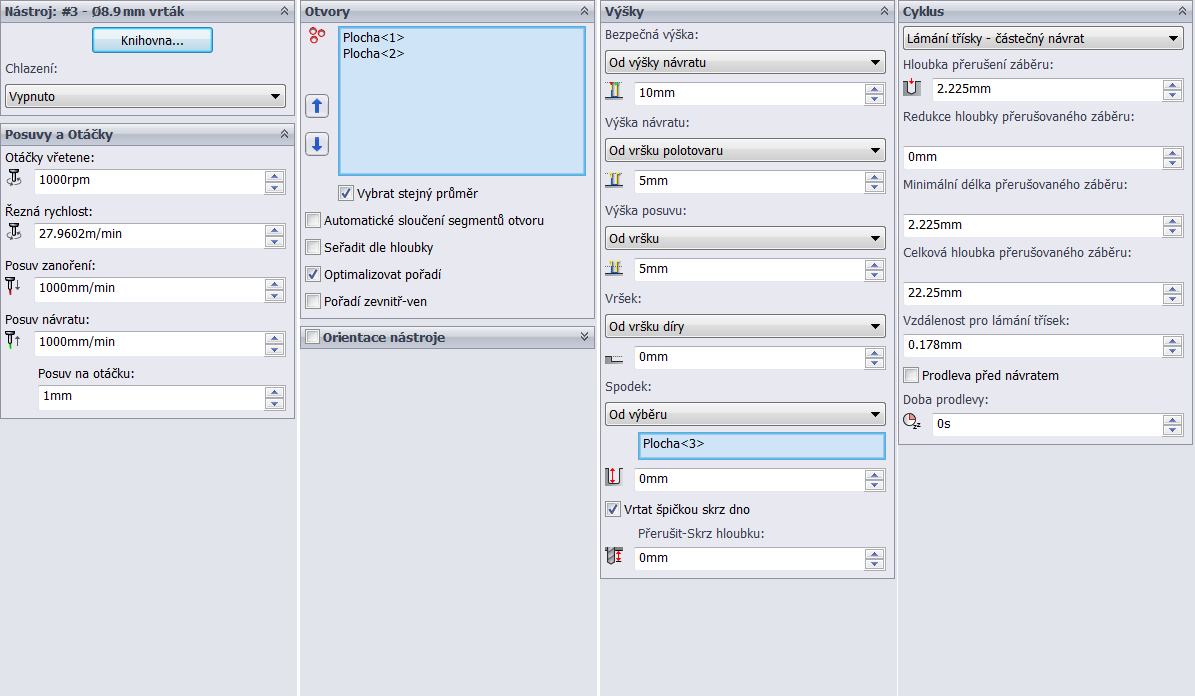

11 Vyříznutí závitu závitníkem 4) Vrtání pouze inspirativní nastavení parametrů (již probráno) Obr.: zdroj [2,4]
12 Vyříznutí závitu závitníkem 5) Sražení hran pouze inspirativní nastavení parametrů (již probráno) Obr.: zdroj [2,4]
13 Vyříznutí závitu závitníkem 6) Řezání závitu 1. Vybrat z knihovny příslušný nástroj 2. Nastavit řezné podmínky U závitníku je třeba synchronizovat otáčky s posuvem podle stoupání závitu Obr.: zdroj [2,4]
14 Vyříznutí závitu závitníkem 6) Řezání závitu 3. Označit válcovou plochu se závitem 4. Vybrat stejný průměr (nebo krok 3 provést manuálně u stejných děr) Obr.: zdroj [2,4]

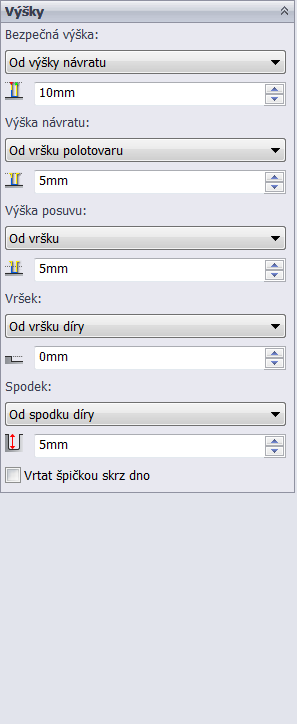

15 Vyříznutí závitu závitníkem 6) Řezání závitu 5. Nastavit výšky přejezdů 6. Nastavit hloubku (délku) závitu Obr.: zdroj [2,4]

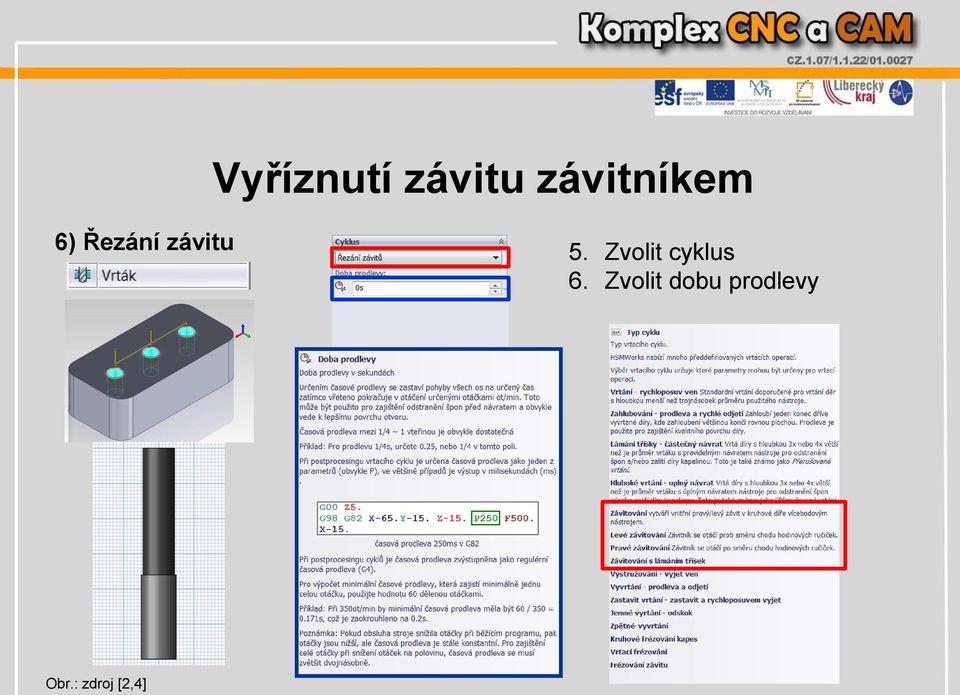

16 Vyříznutí závitu závitníkem 6) Řezání závitu 5. Zvolit cyklus 6. Zvolit dobu prodlevy Obr.: zdroj [2,4]

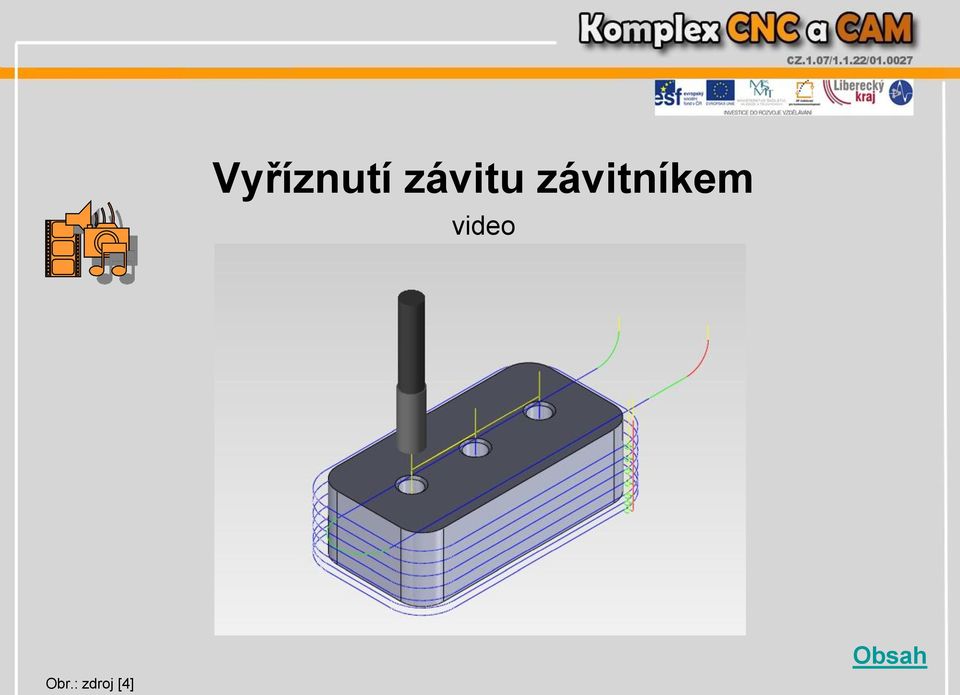

17 Vyříznutí závitu závitníkem video Obr.: zdroj [4] Obsah
18 Frézování vnitřního závitu Frézování vnitřního závitu lze provádět buď pomocí hřebenové frézy, nebo pomocí závitové frézy, kotoučové frézy. Obr.: zdroj [10] Obsah
19 Frézování vnitřního závitu Kinematika: fréza provádí rotační pohyb okolo své osy a zároveň se posouvá po spirále. Tento postup je využíván všemi zmíněnými nástroji. Obr.: zdroj [10]
20 Frézování vnitřního závitu V programu HSMWorks lze frézovat závit například sledováním 3D křivky - šroubovice. Obr.: zdroj [4]

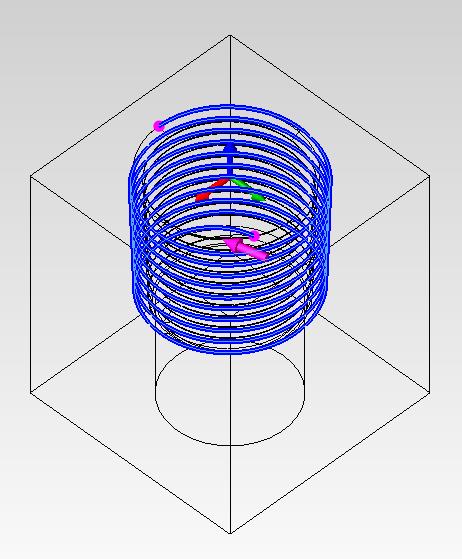

21 Frézování vnitřního závitu 1. Je třeba nejprve vygenerovat 3D křivku jako dráhu po které se bude odvalovat fréza. 2. Ke šroubovici je připojen nájezd a výjezd z řezu. 3. Pomocí kotoučové frézy je následně do předvrtaného otvoru vyříznut závit. Obr.: zdroj [4]
22 Frézování vnitřního závitu Funkce Sledovat 1. Výběr nástroje úkosová fréza Obr.: zdroj [2,4]
23 Frézování vnitřního závitu Funkce Sledovat 1. Výběr nástroje úkosová fréza Obr.: zdroj [2,4]
24 Frézování vnitřního závitu Funkce Sledovat 2. Volba dráhy Obr.: zdroj [2,4]
25 Frézování vnitřního závitu Funkce Sledovat 3. Nastavení výšek a rozsahu závitu Obr.: zdroj [2,4]
26 Frézování vnitřního závitu Funkce Sledovat 4. Nastavení průchodů dráhy Obr.: zdroj [2,4]
27 Frézování vnitřního závitu Funkce Sledovat 5. Napojení drah Obr.: zdroj [2,4]
28 Vyříznutí závitu závitníkem video Obr.: zdroj [4] Obsah
29 Literatura použitá v cyklu prezentací HSMWorks: [1] Keller,P.: Programování a řízení CNC strojů, TUL 2005 (skripta) [2] Solidvision, HSMWorks 2013 R [software]. [přístup ]. Dostupné z: [3] Solidvision, SolidWorks 2011, x64 SP5.0 [software]. [přístup ]. Dostupné z [4] Osobní archiv autora [5] Siemens, Sinumeric 810/820 Turn, manuál k programu, vydal Siemens 1990 [6] Soustružení ostrých závitů: Druhy ostrých závitů. [online]. [cit ]. Dostupné z: [7] Vrtací závitořezné frézy zkracují výrobní časy. MM PRŮMYSLOVÉ SPEKTRUM. Inovace.cz [online]. 16. duben 2009 [cit ]. Dostupné z: [8] Casemodding: Spojovací materiály: Vnitřní závity. ŠTĚPÁNEK, Jan. [online] [cit ]. Dostupné z: [9] TECHNOLOGIE I: ZÁKLADNÍ METODY OBRÁBĚNÍ 1. část. In: HUMÁR, Anton. Vutbr.cz: ust.fme.vutbr.cz [online]. Brno: VUT, 2004 [cit ]. Dostupné z: [10] Závitování: Frézování závitů. [online]. [cit ]. Dostupné z:
30 DĚKUJI ZA POZORNOST A PŘEJI HODNĚ ÚSPĚCHŮ Zpracoval(a): Ing. Aleš Najman, SPŠSE a VOŠ LIBEREC na@pslib.cz /26
