1 Videopøevodníky pro twist BREAK-TR, RC, RP DIN RACK Videopøevodníky TR a RC lze pou ít v systémech CCTV všude tam, kde je zapotøebí pøevést èernobílý nebo barevný videosignál z koaxiálního vedení na twistové vedení a to a do vzdálenosti 2000 m nebo a 4000 m s pou itím opakovaèe RP. TR Video vysílaè pro twistová vedení RC Video pøijímaè pro twistová vedení RP Opakovaè pro twistová vedení I Galvanické oddìlení vedení I Pìtistupòová frekvenèní korekce I Integrovaná pøepì ová ochrana I Teplotní (proudová) ochrana OBJEDNACÍ NÁZEV KÓD BREAK-TR-DIN-W BREAK-TR-DIN-W/ BREAK-TR-DIN-BNC BREAK-TR-DIN-BNC/ BREAK-TR-RACK BREAK-TR-IP BREAK-TR-IP56/ BREAK-RC-DIN-W BREAK-RC-DIN-W/ /24 VDC-AC BREAK-RC-DIN-BNC BREAK-RC-DIN-BNC/ /24 VDC-AC BREAK-RC-RACK BREAK-RC-IP BREAK-RC-IP56/ /24 VDC-AC BREAK-RP-DIN-BNC BREAK-RP-DIN-BNC/ BREAK-RP-RACK BREAK-RP-IP BREAK-RP-IP56/ BREAK-TR VIDEO IN VIDEO BAS 2Vpp / 4Vpp VIDEO IN BAS IP56 SERVISNÍ VIDEO VÝSTUP - VYSOKO IMPEDANÈNÍ VÝSTUP JE OSAZEN POUZE U VERZE RACK - - VIDEO 1 BREAK-RC VIDEO 2 SERVISNÍ VYSOKO IMPEDANÈNÍ VÝSTUP (POUZE VERZE RACK) VIDEO IN BAS - - BREAK-RP BAS VIDEO 75 Ù SERVICE VIDEO 75 Ù (POUZE U VERZE...-RACK) REV: Vpp / 4Vpp 1/8

TR Video vysílaè pro twistová vedení RC Video pøijímaè pro twistová vedení RP Opakovaè pro twistová vedení I Galvanické oddìlení vedení I Pìtistupòová frekvenèní korekce I Integrovaná pøepì ová

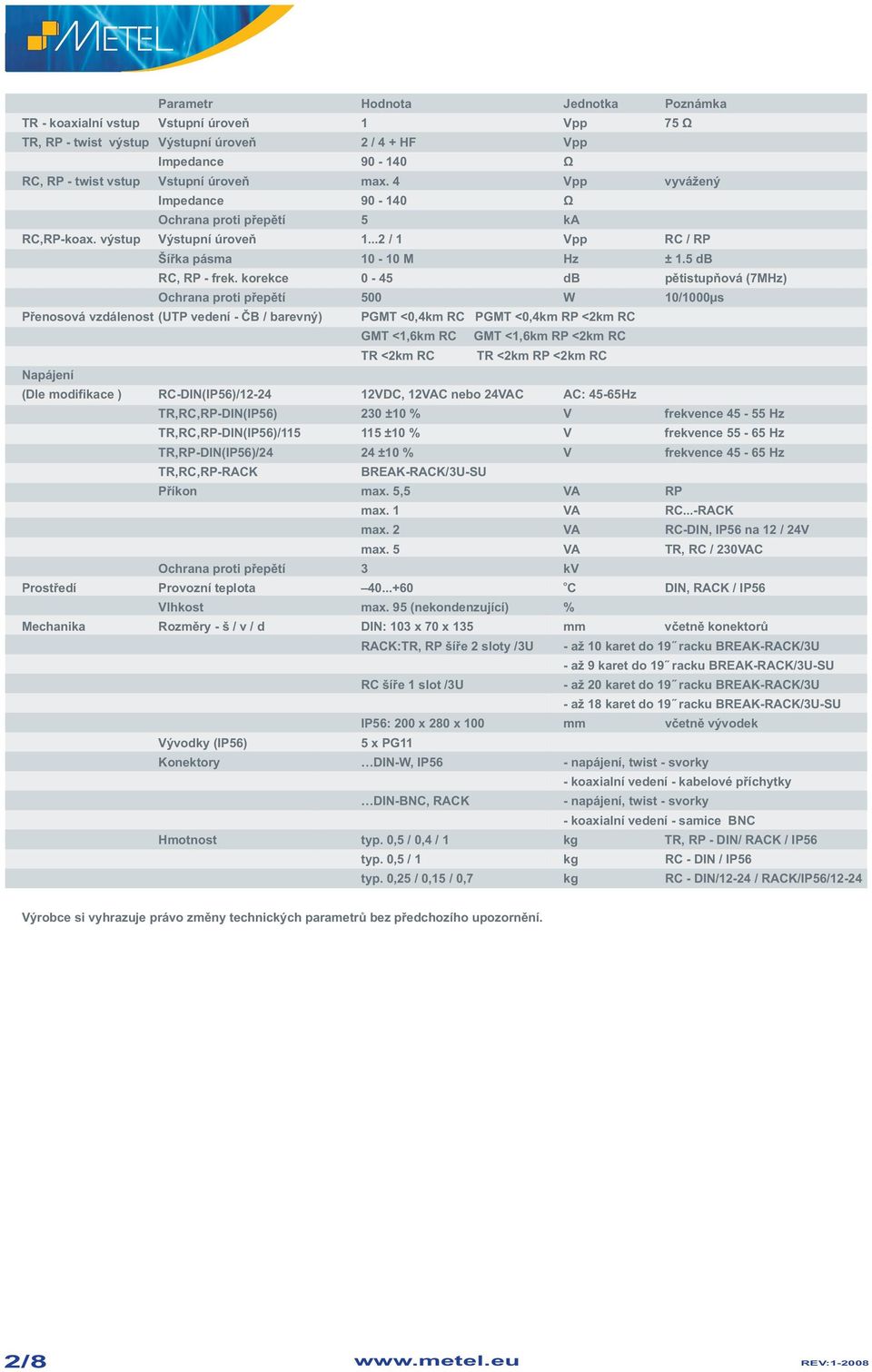

2 Parametr odnota Jednotka Poznámka TR - koaxialn í vstup Vstupní úroveò 1 Vpp 75 Ù TR, RP - twist výstup Výstupní úroveò 2 / 4 Vpp Impedance Ù RC, RP - twist vstup Vstupní úroveò max. 4 Vpp vyvá ený Impedance Ù Ochrana proti pøepìtí 5 ka RC,RP-koax. výstup Výstupní úroveò / 1 Vpp RC / RP Šíøka pásma M z ± 1.5 db RC, RP - frek. korekce 0-45 db p ìtistupòová (7Mz) Ochrana proti pøepìtí 500 W 10/1000µs P øenosová vzdálenost (UTP veden í - ÈB / barevn ý) PGMT <0,4km RC PGMT <0,4km RP <2km RC GMT <1,6km RC GMT <1,6km RP <2km RC TR <2km RC TR <2km RP <2km RC Napájení (Dle modifikace ) RC-DIN(IP56)/ VDC, 12VAC nebo AC: 45-65z TR,RC,RP-DIN(IP56) 230 ±10 % V frekvence z TR,RC,RP-DIN(IP56)/ ±10 % V frekvence z TR,RP-DIN(IP56)/24 24 ±10 % V frekvence z TR,RC,RP-RACK Pøíkon max. 5,5 VA RP max. 1 VA RC...-RACK max. 2 VA RC-DIN, IP56 na 12 / 24V max. 5 VA TR, RC / Ochrana proti pøepìtí 3 kv Prostøedí Provo zní teplota o C DIN, RACK / IP56 Vlhkost max. 95 (nekondenzuj ící) % Mechanika Rozmìry - š / v / d DIN: 103 x 70 x 135 mm vèetnì konektorù RACK:TR, RP šíøe 2 sloty /3U - a 10 karet do 19½ racku BREAK-RACK/3U - a 9 karet do 19½ racku RC šíøe 1 slot /3U - a 20 karet do 19½ racku BREAK-RACK/3U - a 18 karet do 19½ racku IP56: 200 x 280 x 100 mm vèetnì vývodek Vývodky (IP56) 5 x PG11 Konektory DIN-W, IP56 - na pájení, twist - svorky - koaxialní vedení - kabelové pøíchytky DIN-BNC, RACK - na pájení, twist - svorky - koaxialní vedení - samice BNC motnost typ. 0,5 / 0,4 / 1 kg TR, RP - DIN/ RACK / IP56 typ. 0,5 / 1 kg RC - DIN / IP56 typ. 0,25 / 0,15 / 0,7 kg RC - DIN/12-24 / RACK/IP56/12-24 Výrobce si vyhrazuje právo zmìny technických parametrù bez pøedchozího upozornìní. 2/8 REV:1-2008

korekce 0-45 db p ìtistupòová (7Mz) Ochrana proti pøepìtí 500 W 10/1000µs P øenosová vzdálenost (UTP veden í - ÈB / barevn ý) PGMT <0,4km RC PGMT <0,4km RP <2km RC GMT <1,6km RC GMT <1,6km RP <2km RC

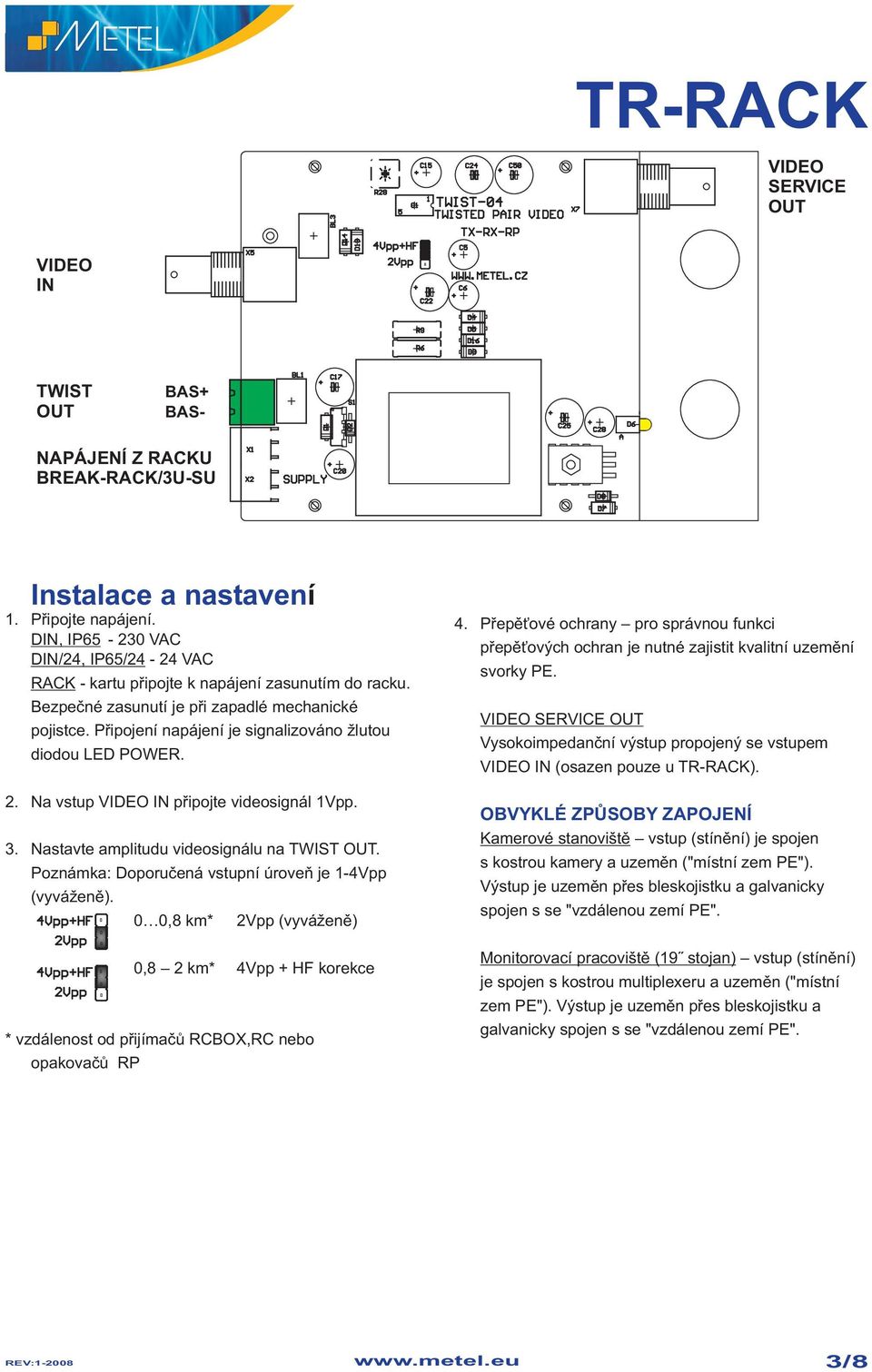

3 TR-RACK VIDEO SERVICE VIDEO IN BAS Z RACKU Instalace a nastavení 1. Pøipojte napájení. DIN, IP VAC DIN/24, IP65/24-24 VAC RACK - kartu pøipojte k napájení zasunutím do racku. Bezpeèné zasunutí je pøi zapadlé mechanické pojistce. Pøipojení napájení je signalizováno lutou diodou ED POWER. 2. Na vstup VIDEO IN pøipojte videosignál 1Vpp. 3. Nastavte amplitudu videosignálu na. Poznámka: Doporuèená vstupní úroveò je 1-4Vpp (vyvá enì). 0 0,8 km* 2Vpp (vyvá enì) 0,8 2 km* 4Vpp korekce * vzdálenost od pøijímaèù RCBOX,RC nebo opakovaèù RP 4. Pøepì ové ochrany pro správnou funkci pøepì ových ochran je nutné zajistit kvalitní uzemìní svorky PE. VIDEO SERVICE Vysokoimpedanèní výstup propojený se vstupem VIDEO IN (osazen pouze u TR-RACK). OBVYKÉ ZPÙSOBY ZAPOJENÍ Kamerové stanovištì vstup (stínìní) je spojen s kostrou kamery a uzemìn ("místní zem PE"). Výstup je uzemìn pøes bleskojistku a galvanicky spojen s se "vzdálenou zemí PE". Monitorovací pracovištì (19½ stojan) vstup (stínìní) je spojen s kostrou multiplexeru a uzemìn ("místní zem PE"). Výstup je uzemìn pøes bleskojistku a galvanicky spojen s se "vzdálenou zemí PE". REV: /8

Poznámka: Doporuèená vstupní úroveò je 1-4Vpp (vyvá enì). 0 0,8 km* 2Vpp (vyvá enì) 0,8 2 km* 4Vpp korekce * vzdálenost od pøijímaèù RCBOX,RC nebo opakovaèù RP 4.

4 TR-DIN DIN/24 PE DIN VIDEO IN PE TR-IP56 IP56/24 VIDEO IN PE IP56 PE 4/8 REV:1-2008

5 VIDEO VIDEO IN BAS PE RC-RACK G A M VIDEO SERVICE - - Z RACKU Instalace a nastavení 1. Pøipojte napájení. DIN, IP VAC DIN/12-24, IP65/ VDC/AC nebo 24 VAC RACK - kartu pøipojte k napájení zasunutím do racku. Bezpeèné zasunutí je pøi zapadlé mechanické pojistce. Pøipojení napájení je signalizováno lutou diodou ED POWER. 2. Pøipojte vyvá ený vodeosignál na vstup. Svorka PE je urèena k pøipojení stínìní napøíklad u datových kabelù CAT5 SPT. Stínìné kabely jsou více odolné proti rušení z vnìjšího prostøedí. Jejich nevýhodou je zvýšená kapacita sni ující maximální délku pøenosu signálu na cca 40-60% oproti stejnému kabelu bez stínìní. Volba stínìného / nestínìného kabelu tak musí být kompromisem mezi po adavkem na vzdálenost pøenosu a úroveò rušení v místì instalace. Doporuèené vstupní napìtí pøijímaèù je 1-4Vpp (vyvá enì). Pøipojení videosignálu je signalizováno pravidelným blikáním zelené diody ED. 4. rekvenèními korekcemi nastavte vyrovnaný prùbìh frekvenèní charakteristiky videosignálu na výstupech v poøadí od ni ších frekvencí k vyšším. Trimr plynulé nastavení zesílení nízkých frekvencí (oprava nábì ných hran synchronizaèních pulsù). - Trimr plynulé nastavení zesílení støedních a nízkých frekvencí (doladìní nábì ných hran synchronizaèních pulsù). - Trimr - Plynulé nastavení zesílení støedních a vysokých frekvencí. Trimr -plynulé nastavení zesílení vysokých frekvencí. 5. Pøepì ové ochrany pro správnou funkci pøepì ových ochran je nutné zajistit kvalitní uzemìní svorky PE.. VIDEO SERVICE Vysokoimpedanèní výstup propojený se vstupem VIDEO IN (osazen pouze u TR-RACK). 3. Trimrem nastavte po adovanou amplitudu na výstupech VIDEO. REV: /8

Pøipojení napájení je signalizováno lutou diodou ED POWER. 2. Pøipojte vyvá ený vodeosignál na vstup. Svorka PE je urèena k pøipojení stínìní napøíklad u datových kabelù CAT5 SPT.

6 G A M VDC-AC RC-DIN DIN/12-24 PE 12/24V PE - VIDEO DIN PE RC-IP56 G A M VDC-AC IP56/12-24 PE PE 12/24V IP56 PE - VIDEO 6/8 REV:1-2008

7 VIDEO IN BAS PE BAS RP-RACK G A M VIDEO SERVICE - - Z RACKU Instalace a nastavení 1. Pøipojte napájení. DIN, IP VAC DIN/24, IP65/24-24 VAC RACK - kartu pøipojte k napájení zasunutím do racku. Bezpeèné zasunutí je pøi zapadlé mechanické pojistce. Pøipojení napájení je signalizováno lutou diodou ED POWER. 2. Pøipojte vyvá ený vodeosignál na vstup. Svorka PE je urèena k pøipojení stínìní napøíklad u datových kabelù CAT5 SPT. Stínìné kabely jsou více odolné proti rušení z vnìjšího prostøedí. Jejich nevýhodou je zvýšená kapacita sni ující maximální délku pøenosu signálu na cca 40-60% oproti stejnému kabelu bez stínìní. Volba stínìného / nestínìného kabelu tak musí být kompromisem mezi po adavkem na vzdálenost pøenosu a úroveò rušení v místì instalace. Doporuèené vstupní napìtí pøijímaèù je 1-4Vpp (vyvá enì). 3. Nejprve nastavte trimrem amplitudu 1Vpp na koaxiálním výstupu pøi zátì i 75 Ohmù (u RP-RACK lze pou ít výstup VIDEO SERVICE ). 4. rekvenèními korekcemi nastavte vyrovnaný prùbìh frekvenèní charakteristiky videosignálu na výstupech v poøadí od ni ších frekvencí k vyšším. Trimr plynulé nastavení zesílení nízkých frekvencí (oprava nábì ných hran synchronizaèních pulsù). - Trimr plynulé nastavení zesílení støedních a nízkých frekvencí (doladìní nábì ných hran synchronizaèních pulsù). Trimr -Plynulé nastavení zesílení støedních a vysokých frekvencí. - Trimr -plynulé nastavení zesílen støedních a vysokých frekvencí. Trimr -plynulé nastavení zesílení vysokých frekvencí. 5. Poté nastavte amplitudu videosignálu výstupu BAANCED - vyvá ený vstup 2Vpp (vyvá enì) pro 1Vpp na koaxialním výstupu 4Vpp (vyvá enì) korekce pro 1Vpp na koaxialním výstupu 6. Pøepì ové ochrany pro správnou funkci pøepì ových ochran je nutné zajistit kvalitní uzemìní svorky PE. OBVYKÉ ZPÙSOBY ZAPOJENÍ Kabelová trasa stínìní twistu a KOAX jsou spojeny se zemí pøes svorku PE na "místní zem ". Výstup je uzemìn pøes bleskojistku a galvanicky spojen se "vzdálenou zemí" (napø. PCO) Monitorovací pracovištì (19½ stojan) vstup (stínìní a KOAK ) je uzemìn pøe svorku PE na "místní zem". Výstup je uzemìn pøes bleskojistku a galvanicky spojen se "vzdálenou zemí" dalšího monitorovacího pracovištì. REV: /8

Svorka PE je urèena k pøipojení stínìní napøíklad u datových kabelù CAT5 SPT. Stínìné kabely jsou více odolné proti rušení z vnìjšího prostøedí.

8 G A M RP-DIN - - DIN/24 PE DIN PE - - PE VIDEO RP-IP56 G A M - - IP56/24 PE IP56 VIDEO PE - - PE 8/8 REV:1-2008
