3 ANTÉNY Princip ochrany před bleskem a přepětím

4 Princip ochrany anténních systémů 1 - Vnější ochrana před bleskem - ochrana anténních systémů a technologií 2 - Vnitřní ochrana před bleskem a přepětím - ochrana technologií 3 - související normy - ČSN EN ed.2 - soubor norem ČSN EN 62305

5 Objekty opatřené ochranou před úderem blesku (LPS)

6

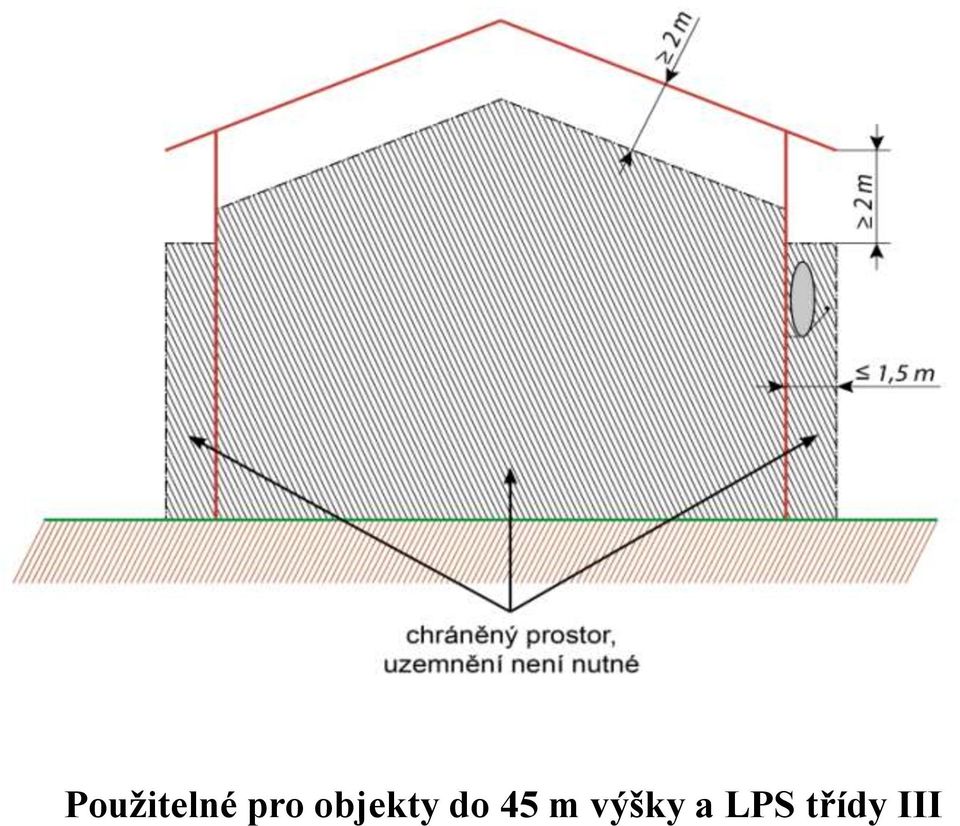

7

8

9 Použitelné pro objekty do 45 m výšky a LPS třídy III

10 Objekty neopatřené ochranou před úderem blesku (LPS) Pokud objekt nemá LPS a nelze ho z nějakých důvodů instalovat alespoň pro anténní systém musí se provést uzemnění anténního stožáru včetně pospojování. 1. LPS není povinné nebo data hodnocení rizika nejsou dosažitelná nebo aplikovatelná 2. Riziko budovy R je vypočteno a je menší nebo rovno R T potom LPS není vyžadován 3. Pokud R je větší R T i když jsou realizovaná opatření ( pospojování, vybíjecí vodiče, SPD potom je nutné realizovat bleskosvod viz. Soubor ČSN EN a ověřit dodržení ochrany podle ČSN kap. 7 při nainstalovaných anténách

11

12

13 Ochrana proti přepětí základní princip

14 Ochrana proti přepětí rozsáhlé systémy

15 Ochrana proti přepětí V chráněném prostoru objektu

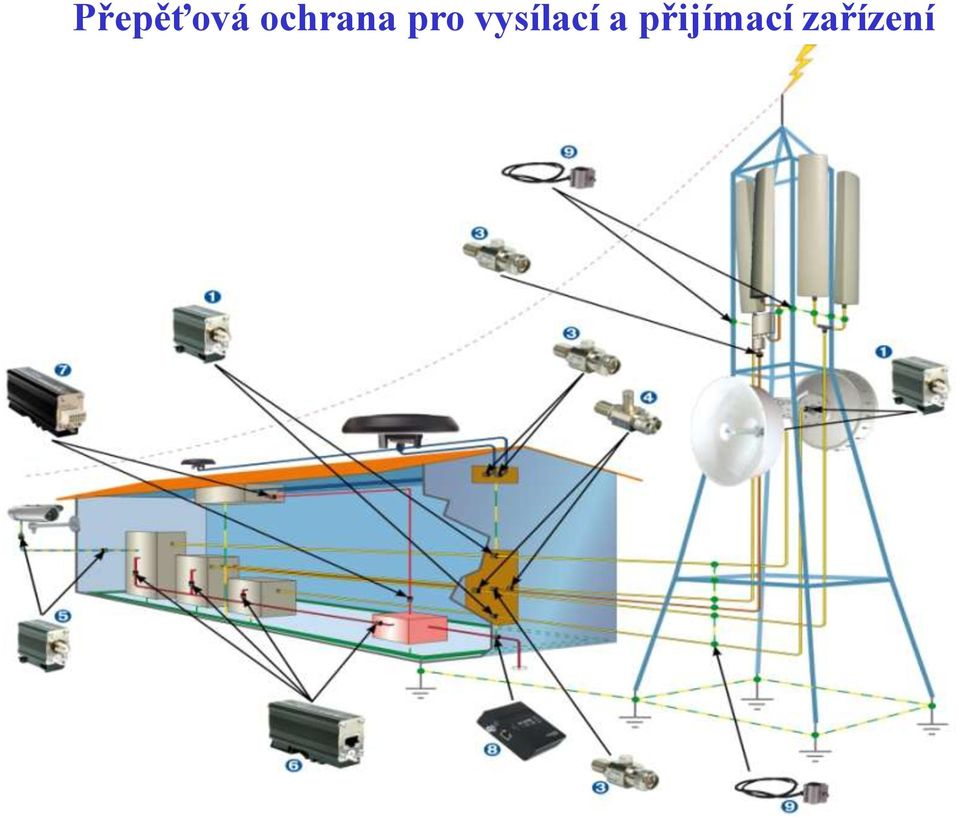

16 Přepěťová ochrana pro vysílací a přijímací zařízení

17

18 FX- xxx F75 T, FX-xxx B75 T svodič bleskových proudů pro koaxiální vedení ST1 T - galvanické oddělení kovového pouzdra od země xxx dodávané varianty FX-090 B75 T FX-090 F75 T F/F FX-230 B75 T FX-230 F75 T F/F Maximální pracovní napětí Bleskový impulzní proud (10/350 µs) Jmenovitý výbojový proud (8/20 µs) Přenosové pásmo (F, BNC konektor) Průchozí útlum BNC konektor Průchozí útlum Fkonektor Ochranná úroveň 70, 180 V DC 2,5 ka 10 ka 0 2,15 GHz < 0,6 db < 0,2 db 600 V DC Svodiče bleskových proudů řady FX, HX a ZX musí být spojeny pomocí vodiče Cu o minimálním průřezu 6 mm 2 se svorkou hlavního pospojení

19 SX- 090 xx F/F (F/M) jemná přepěťová ochrana pro koaxiální vedení ST3 Jmenovitý výbojový proud (8/20µs) Jmenovitý proud Ochranná úroveň při I n =1,5 ka Frekvenční rozsah Průchozí útlum (F, BNC konektor) 1,5 ka max. 4 A 80 V 1MHz - 2,15GHz < 1 db xx = dodávané varianty SX-090 B75 SX-090 F75 Vhodná jako druhý stupeň přepěťové ochrany v koordinaci s typem FX Instaluje se na rozhraní zón LPZ 2 a LPZ 3 těsně před zařízení

20 HX-090 N50, HX-230 N50 svodič bleskových proudů pro koaxiální vedení ST1+2 Vstup výstup v provedení F/F nebo F/M Výměnná plynová patrona Maximální pracovní napětí 70V / 180V DC Jmenovitý výbojový proud (8/20 µs) 10 ka Bleskový impulsní proud (10/350 µs) 2,5 ka Přenosové pásmo 0-3,5 GHz Průchozí útlum < 0,1 db Přenášený výkon 95W / 640W SWR (přizpůsobení) < 1,2 Charakteristická impedance 50 Ω Vhodná pro kombinované rozvody signálu a napájecího napětí.

21

22 ZX-xx N50 F/M koaxiální bleskojistka se čtvrtvlnným zkratem pro GSM a radiozákladny ST1+2+3 Bleskový impulzní proud (10/350 µs) 15 ka Jmenovitý výbojový proud (8/20 µs) 20 ka Průchozí útlum < 0,2 db Jmenovitá impedance 50 Ω SWR (přizpůsobení) < 1,2 Ochranná napěťová hladina 25 V xx = kmitočet 1,9GHz 2,4GHz 3,5GHz 5,8GHz Nejsou vhodné pro kombinované rozvody signálu a napájecího napětí.

23

24 VL-B75 F/F, VL-SV, VL-F75 F/F kombinovaná přepěťová ochrana pro videorozvody ST2+3 Konektory BNC a F nebo bezšroubové svorky Jmenovité napětí Jmenovitý proud Jmenovitý výbojový proud (8/20 µs) Doba odezvy Sériová impedance Mezní frekvence 8,5 V DC 60 ma 5 ka < 1 ns 0,27 Ω 150 MHz Instaluje se na rozhraní zón LPZ 1 LPZ 2 a vyšších těsně před zařízení

25 DL-Cat. 5e jemná přepěťová ochrana pro sítě Ethernet Cat.5 nebo Cat.5e ST3 Připojení vstup výstup konektory RJ45 Jmenovité napětí Jmenovitý proud Jmenovitý výbojový proud (8/20µs) Sériová impedance Vložený útlum při 100MHz 8,5 V DC 500 ma 200 A 1 Ω 1,2 db

26 DL-Cat. 6, DL-Cat.6-60 V jemná přepěťová ochrana pro sítě Ethernet Cat.6 ST3 Připojení vstup výstup konektory RJ45 Napájení lze vést po linkových vodičích NOVINKA Jmenovité napětí 8,5 / 60 V DC Jmenovitý proud 500 ma Jmenovitý výbojový proud (8/20µs) 200 A Sériová impedance 1 Ω Vložený útlum při 100MHz < 2,0 db Celkový jmenovitý výbojový proud (8/20µs) linka PE 1,6 ka

27 DL-Cat. 5e POE, DL-Cat. 5e POE plus kombinovaná přepěťová ochrana pro Power Over Ethernet ST2+3 Linková část Jmenovité napětí Jmenovitý proud Jmenovitý výbojový proud (8/20µs) Sériový odpor na linku Mezní frekvence Vložný útlum při 100MHz 8,5 V DC 100 ma 1,5 ka 0,27 Ω 120 MHz < 1,5 db NOVINKA Napájecí část Maximální pracovní napětí 76 V DC Jmenovitý proud 350mA / 1,5 A Max.přípustné trvalé zatížení 15,4 / 80 W Jmenovitý výbojový proud (8/20µs) 1 ka Ochranná napěťová hladina 280 V

28 DL-100 POE 24 (48) kombinovaná přepěťová ochrana pro Power Over Ethernet ST3 Linková část Jmenovité napětí Jmenovitý proud Jmenovitý výbojový proud (8/20µs) Sériový odpor na linku Vložný útlum při 100 MHz Mezní frekvence 8,1 V DC 100 ma 5 ka 1 Ω 1,5 db 120 MHz Napájecí část Jmenovité napětí 24/48 V DC Jmenovitý proud 1 A Jmenovitý výbojový proud (8/20µs) 1 ka Ochranná napěťová hladina 210/280 V

29 DL-1G RJ45 svodič přepětí pro Ethernet Cat.6 ST Maximální pracovní napětí U c 60 V DC Jmenovitý proud I L 500 ma Celkový impulsní proud (10/350µs) linky PE I imp 2 ka Jmenovitý výbojový proud (8/20µs) linka linka I n 150 A NOVINKA Celkový jmenovitý výbojový proud (8/20µs) linky PE 10 ka Ochranná napěťová hladina linka linka při I n U p 110 V Ochranná napěťová hladina linka PE při I n U p 400 V Vložený útlum při 250MHz 1,5 db Určený k ochraně linky Ethernet Cat. 6 s napájením Instaluje se na rozhraní zón LPZ 0 B LPZ 1 a vyšších

30 SAT-OVERDRIVE X16 (F6) zásuvkový adaptér s přepěťovou ochranou SPD typ 3 a přepěťovou ochranou satelitního svodu T3 Napájecí část Jmenovité napětí U n 230 V AC Maximální pracovní napětí U C 275 V AC Jmenovitý zatěžovací proud I L 6 A, 16 A Jmenovitý výbojový proud (8/20 μs) I n 2 ka / 3 ka Napěťová ochranná hladina U p 1,2 kv Maximální předjištění 16 A gl/gg C 16 A Linková část Maximální pracovní napětí U C 50 V DC Jmenovitý výbojový proud na linku I n 5 ka Napěťová ochranná hladina linka-sh U P 650 V Vlnová impedance Z 75 Ω Vložný útlum 0,7 db Frekvenční rozsah f 0 2,15 GHz

31 NET-OVERDRIVE X16 (F6) zásuvkový adaptér s přepěťovou ochranou SPD typ 3 a přepěťovou ochranou linky Ethernet CAT5 T3 Napájecí část Jmenovité napětí U n 230 V AC Maximální pracovní napětí U C 275 V AC Jmenovitý zatěžovací proud I L 6 A, 16 A Jmenovitý výbojový proud (8/20 μs) I n 2 ka / 3 ka Napěťová ochranná hladina U p 1,2 kv Maximální předjištění 16 A gl/gg C 16 A Linková část Maximální pracovní napětí U C 8,1 V DC Jmenovitý proud I L 100 ma Jmenovitý výbojový proud na linku I n 1,6 ka Napěťová ochranná hladina linka-linka U P 45 V Vložný útlum při 100 MHz 1,2 db
