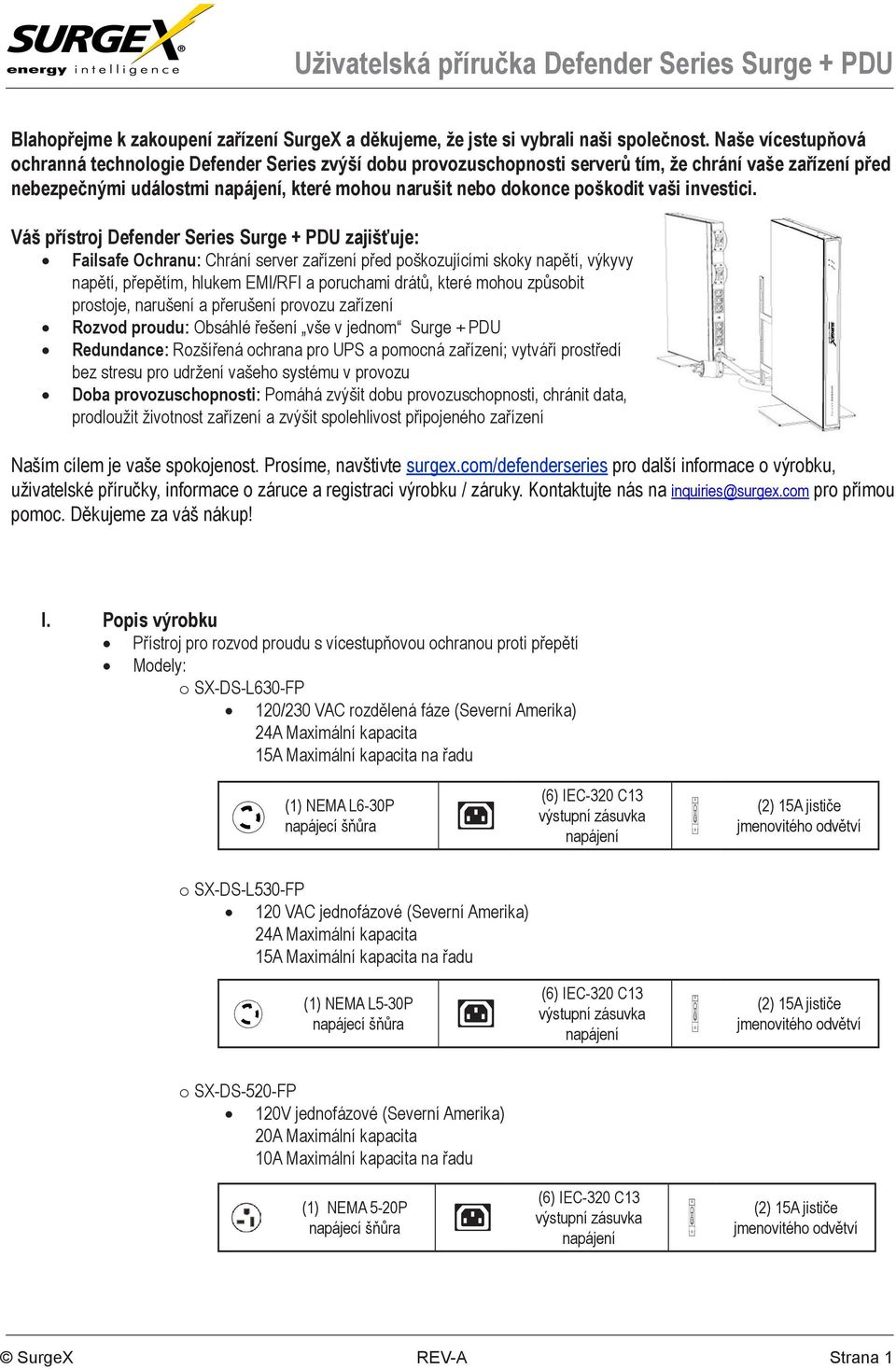

1 Blahopřejme k zakoupení zařízení SurgeX a děkujeme, že jste si vybrali naši společnost. Naše vícestupňová ochranná technologie Defender Series zvýší dobu provozuschopnosti serverů tím, že chrání vaše zařízení před nebezpečnými událostmi, které mohou narušit nebo dokonce poškodit vaši investici. Váš přístroj Defender Series Surge + PDU zajišťuje: Failsafe Ochranu: Chrání server zařízení před poškozujícími skoky napětí, výkyvy napětí, přepětím, hlukem EMI/RFI a poruchami drátů, které mohou způsobit prostoje, narušení a přerušení provozu zařízení Rozvod proudu: Obsáhlé řešení vše v jednom Surge + PDU Redundance: Rozšířená ochrana pro UPS a pomocná zařízení; vytváří prostředí bez stresu pro udržení vašeho systému v provozu Doba provozuschopnosti: Pomáhá zvýšit dobu provozuschopnosti, chránit data, prodloužit životnost zařízení a zvýšit spolehlivost připojeného zařízení Naším cílem je vaše spokojenost. Prosíme, navštivte surgex.com/defenderseries pro další informace o výrobku, uživatelské příručky, informace o záruce a registraci výrobku / záruky. Kontaktujte nás na inquiries@surgex.com pro přímou pomoc. Děkujeme za váš nákup! I. Popis výrobku Přístroj pro rozvod proudu s vícestupňovou ochranou proti přepětí Modely: o SX-DS-L630-FP 120/230 VAC rozdělená fáze (Severní Amerika) 24A Maximální kapacita 15A Maximální kapacita na řadu (1) NEMA L6-30P (2) 15A jističe o SX-DS-L530-FP 120 VAC jednofázové (Severní Amerika) 24A Maximální kapacita 15A Maximální kapacita na řadu (1) NEMA L5-30P (2) 15A jističe o SX-DS-520-FP 120V jednofázové (Severní Amerika) 20A Maximální kapacita 10A Maximální kapacita na řadu (1) NEMA 5-20P (2) 15A jističe SurgeX REV-A Strana 1

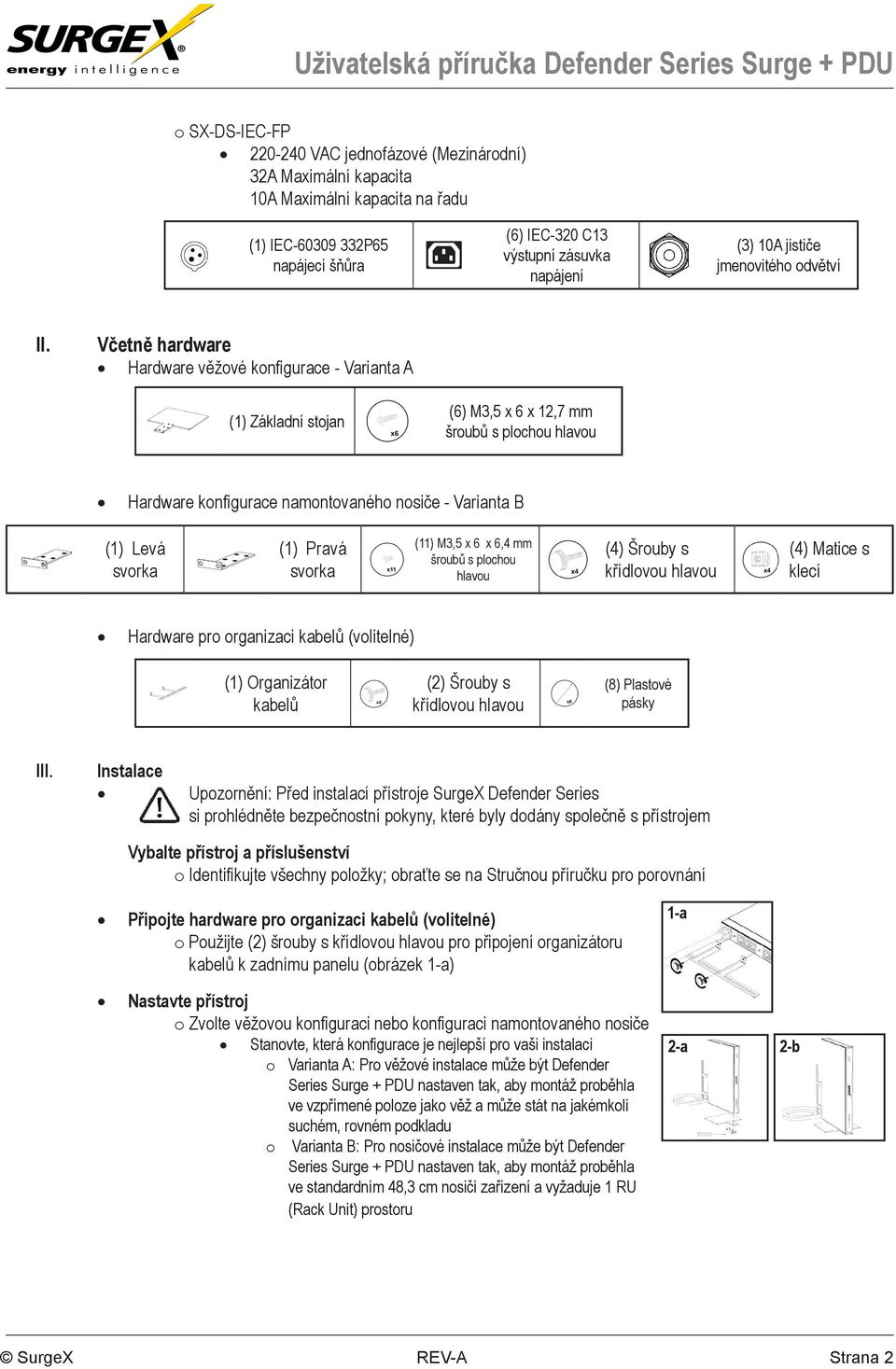

2 o SX-DS-IEC-FP VAC jednofázové (Mezinárodní) 32A Maximální kapacita 10A Maximální kapacita na řadu (1) IEC P65 (3) 10A jističe II. Včetně hardware Hardware věžové konfigurace - Varianta A (1) Základní stojan (6) M3,5 x 6 x 12,7 mm šroubů s plochou hlavou Hardware konfigurace namontovaného nosiče - Varianta B (1) Levá svorka (1) Pravá svorka (11) M3,5 x 6 x 6,4 mm šroubů s plochou hlavou (4) Šrouby s křídlovou hlavou (4) Matice s klecí Hardware pro organizaci kabelů (volitelné) (1) Organizátor kabelů (2) Šrouby s křídlovou hlavou (8) Plastové pásky III. Instalace Upozornění: Před instalací přístroje SurgeX Defender Series si prohlédněte bezpečnostní pokyny, které byly dodány společně s přístrojem Vybalte přístroj a příslušenství o Identifikujte všechny položky; obraťte se na Stručnou příručku pro porovnání Připojte hardware pro organizaci kabelů (volitelné) o Použijte (2) šrouby s křídlovou hlavou pro připojení organizátoru kabelů k zadnímu panelu (obrázek 1-a) Nastavte přístroj o Zvolte věžovou konfiguraci nebo konfiguraci namontovaného nosiče Stanovte, která konfigurace je nejlepší pro vaši instalaci o Varianta A: Pro věžové instalace může být Defender Series Surge + PDU nastaven tak, aby montáž proběhla ve vzpřímené poloze jako věž a může stát na jakémkoli suchém, rovném podkladu o Varianta B: Pro nosičové instalace může být Defender Series Surge + PDU nastaven tak, aby montáž proběhla ve standardním 48,3 cm nosiči zařízení a vyžaduje 1 RU (Rack Unit) prostoru 1-a 2-a 2-b SurgeX REV-A Strana 2

3 o Pro instalaci věžové konfigurace - Varianta A Použijte křížový šroubovák a (6) M3,5 x 6 x 12,7 mm šroubů s plochou hlavou pro upevnění základního stojanu (obrázek 2-a) Umístěte přístroj Defender Series na rovný pevný podklad ve svislé poloze tak, aby spočíval na základně stojanu (obrázek 2-b) o Pro instalaci konfigurace namontovaného nosiče - Varianta B Použijte křížový šroubovák a (5) M3,5 x 6 x 6,4 mm šroubů s plochou hlavou pro upevnění levé svorky nosiče (obrázek 3-a) Použijte křížový šroubovák a (6) M3,5 x 6 x 6,4 mm šroubů s plochou hlavou pro upevnění pravé svorky nosiče (obrázek 3-a) Vložte přístroj Defender Series na volné místo pro nosič 1RU z přední strany nosiče (obrázek 3-b) Výrobek je určen pouze pro montáž způsobem U-Space Použijte (4) šrouby s křídlovou hlavou k zajištění levé a pravé svorky nosiče k držáku nosiče (obrázek 3-b) Použijte (4) matice s klecí k zajištění 4 šroubů s křídlovou hlavou k nosiči (obrázek 3-b) 3-a 3-b Připojte napájecí kabely 4-a o Připojte síťové zástrčky pro zařízení pomocného serveru k IEC výstupní zásuvce, která je umístěna na zadním panelu přístroje Defender Series. Rozdělte zatížení na zařízení rovnoměrně mezi řadami zásuvek (obrázek 4-a) o Chcete-li správně chránit váš systém, připojte všechna zařízení pomocného serveru (včetně UPS / zalohování baterie) k výstupní zásuvce SurgeX Defender Series; Obraťte se na sekci Běžné konfigurace pro reference o Zkontrolujte, zda zařízení, které jste připojili k Defender Series, splňuje následující electrické ratingové požadavky: SX-DS-L630-FP: DŮLEŽITÉ: PŘIPOJTE POUZE ZAŘÍZENÍ KLASIFIKOVANÉ PRO POUŽITÍ S ROZDĚLENOU FÁZÍ 120/230 VAC V SEVERNÍ AMERICE SX-DS-L530-FP: DŮLEŽITÉ: PŘIPOJTE POUZE ZAŘÍZENÍ KLASIFIKOVANÉ PRO POUŽITÍ S JEDNOFÁZOVÝM 120 VAC V SEVERNÍ AMERICE SX-DS-520-FP: DŮLEŽITÉ: PŘIPOJTE POUZE ZAŘÍZENÍ KLASIFIKOVANÉ PRO POUŽITÍ S JEDNOFÁZOVÝM 120 VAC V SEVERNÍ AMERICE SX-DS-IEC-FP: DŮLEŽITÉ: PŘIPOJTE POUZE ZAŘÍZENÍ KLASIFIKOVANÉ PRO POUŽITÍ S JEDNOFÁZOVÝM VAC 5-a Zajistěte napájecí kabely - (volitelné) o Zajistěte napájecí kabely zařízení k organizátoru kabelů (pokud je to žádoucí) za použití stahovacích pásků na kabely s nebo bez suchého zipu, aby bylo možné zabránit náhodnému odstranění (obrázek 5-a) SurgeX REV-A Strana 3

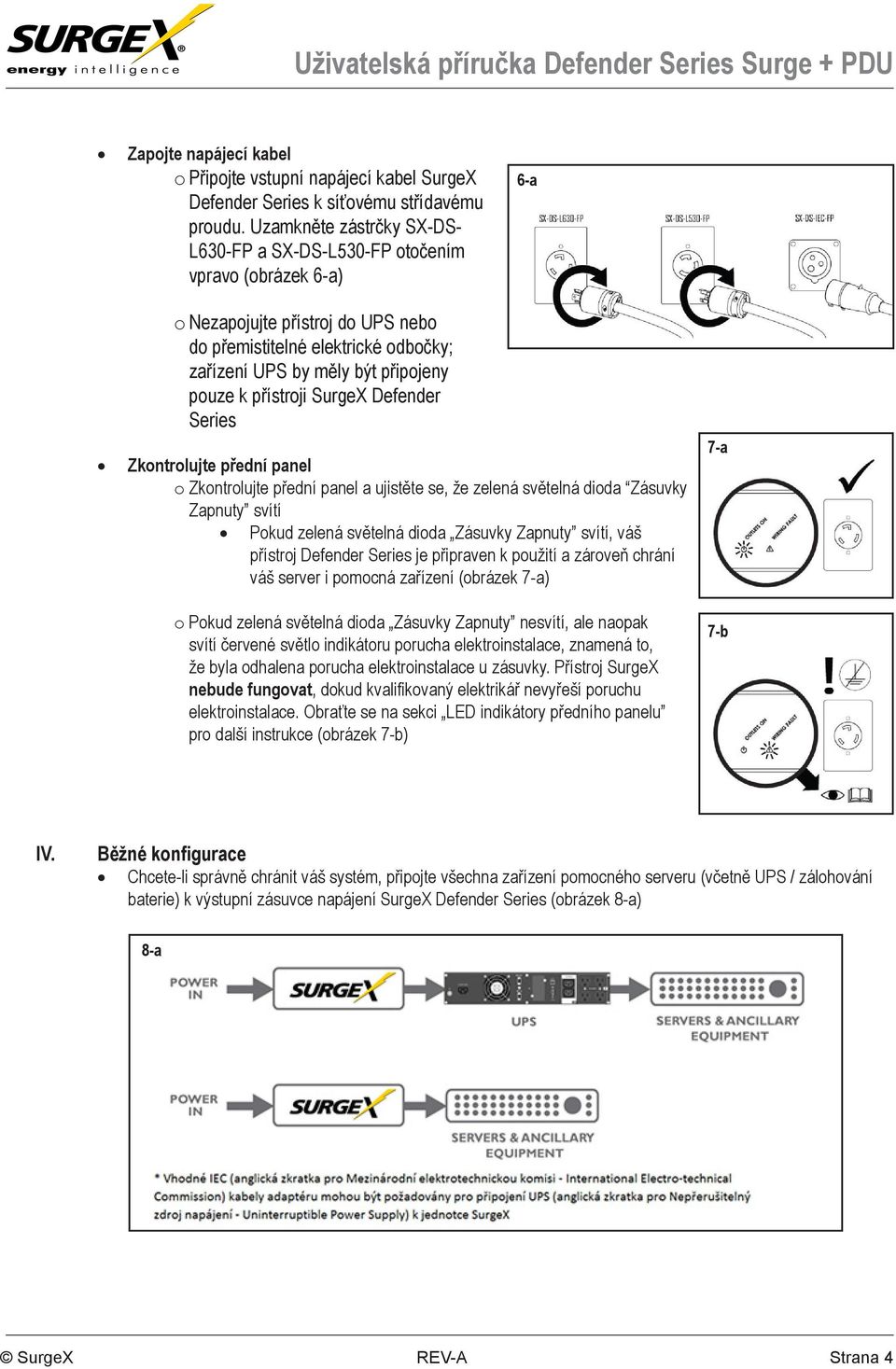

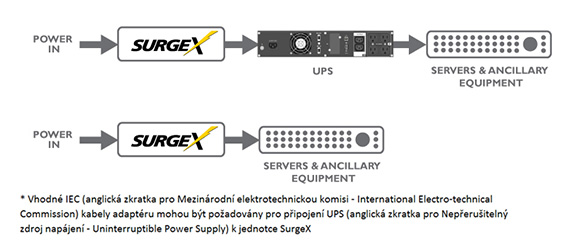

4 Zapojte napájecí kabel o Připojte vstupní napájecí kabel SurgeX Defender Series k síťovému střídavému proudu. Uzamkněte zástrčky SX-DS- L630-FP a SX-DS-L530-FP otočením vpravo (obrázek 6-a) 6-a o Nezapojujte přístroj do UPS nebo do přemistitelné elektrické odbočky; zařízení UPS by měly být připojeny pouze k přístroji SurgeX Defender Series Zkontrolujte přední panel o Zkontrolujte přední panel a ujistěte se, že zelená světelná dioda Zásuvky Zapnuty svítí Pokud zelená světelná dioda Zásuvky Zapnuty svítí, váš přístroj Defender Series je připraven k použití a zároveň chrání váš server i pomocná zařízení (obrázek 7-a) o Pokud zelená světelná dioda Zásuvky Zapnuty nesvítí, ale naopak svítí červené světlo indikátoru porucha elektroinstalace, znamená to, že byla odhalena porucha elektroinstalace u zásuvky. Přístroj SurgeX nebude fungovat, dokud kvalifikovaný elektrikář nevyřeší poruchu elektroinstalace. Obraťte se na sekci LED indikátory předního panelu pro další instrukce (obrázek 7-b) 7-a 7-b IV. Běžné konfigurace Chcete-li správně chránit váš systém, připojte všechna zařízení pomocného serveru (včetně UPS / zálohování baterie) k výstupní zásuvce SurgeX Defender Series (obrázek 8-a) 8-a SurgeX REV-A Strana 4

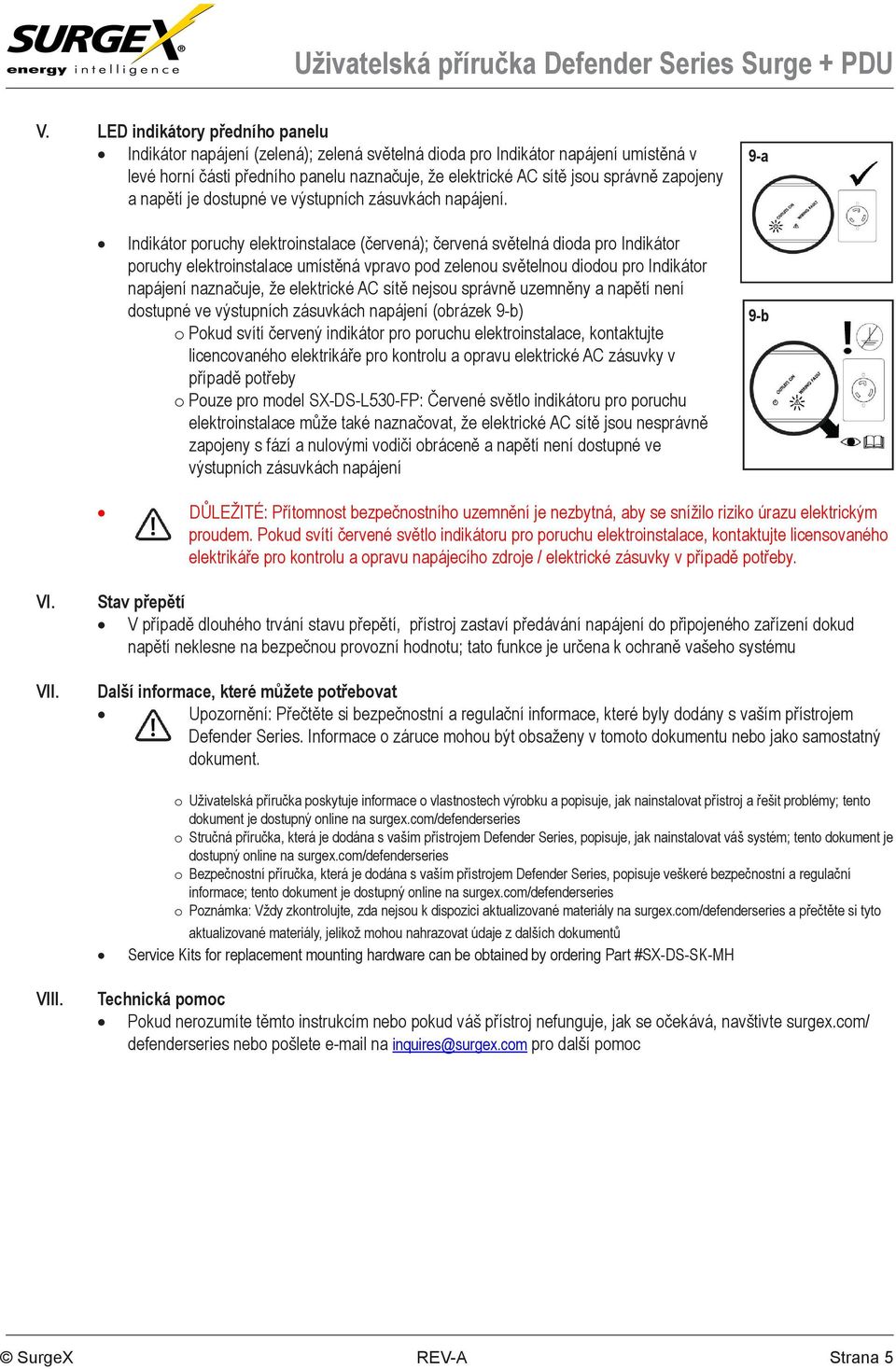

5 V. LED indikátory předního panelu Indikátor (zelená); zelená světelná dioda pro Indikátor umístěná v levé horní části předního panelu naznačuje, že elektrické AC sítě jsou správně zapojeny a napětí je dostupné ve výstupních zásuvkách. Indikátor poruchy elektroinstalace (červená); červená světelná dioda pro Indikátor poruchy elektroinstalace umístěná vpravo pod zelenou světelnou diodou pro Indikátor naznačuje, že elektrické AC sítě nejsou správně uzemněny a napětí není dostupné ve výstupních zásuvkách (obrázek 9-b) o Pokud svítí červený indikátor pro poruchu elektroinstalace, kontaktujte licencovaného elektrikáře pro kontrolu a opravu elektrické AC zásuvky v případě potřeby o Pouze pro model SX-DS-L530-FP: Červené světlo indikátoru pro poruchu elektroinstalace může také naznačovat, že elektrické AC sítě jsou nesprávně zapojeny s fází a nulovými vodiči obráceně a napětí není dostupné ve výstupních zásuvkách 9-a 9-b DŮLEŽITÉ: Přítomnost bezpečnostního uzemnění je nezbytná, aby se snížilo riziko úrazu elektrickým proudem. Pokud svítí červené světlo indikátoru pro poruchu elektroinstalace, kontaktujte licensovaného elektrikáře pro kontrolu a opravu napájecího zdroje / elektrické zásuvky v případě potřeby. VI. VII. Stav přepětí V případě dlouhého trvání stavu přepětí, přístroj zastaví předávání do připojeného zařízení dokud napětí neklesne na bezpečnou provozní hodnotu; tato funkce je určena k ochraně vašeho systému Další informace, které můžete potřebovat Upozornění: Přečtěte si bezpečnostní a regulační informace, které byly dodány s vaším přístrojem Defender Series. Informace o záruce mohou být obsaženy v tomoto dokumentu nebo jako samostatný dokument. o Uživatelská příručka poskytuje informace o vlastnostech výrobku a popisuje, jak nainstalovat přístroj a řešit problémy; tento dokument je dostupný online na surgex.com/defenderseries o Stručná příručka, která je dodána s vaším přístrojem Defender Series, popisuje, jak nainstalovat váš systém; tento dokument je dostupný online na surgex.com/defenderseries o Bezpečnostní příručka, která je dodána s vaším přístrojem Defender Series, popisuje veškeré bezpečnostní a regulační informace; tento dokument je dostupný online na surgex.com/defenderseries o Poznámka: Vždy zkontrolujte, zda nejsou k dispozici aktualizované materiály na surgex.com/defenderseries a přečtěte si tyto aktualizované materiály, jelikož mohou nahrazovat údaje z dalších dokumentů Service Kits for replacement mounting hardware can be obtained by ordering Part #SX-DS-SK-MH VIII. Technická pomoc Pokud nerozumíte těmto instrukcím nebo pokud váš přístroj nefunguje, jak se očekává, navštivte surgex.com/ defenderseries nebo pošlete na inquires@surgex.com pro další pomoc SurgeX REV-A Strana 5

6 IX. Technické údaje SX-DS-L630-FP SX-DS-L530-FP SX-DS-520-FP SX-DS-IEC-FP Jmenovité napětí 120/230 Volts rozdělená fáze 120 V jednofázové 120 V jednofázové V jednofázové Frekvence 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz Hodnocení zatížení 24 Amp maximální kapacita 24 Amp maximální kapacita 20 Amp maximální kapacita 32 Amp maximální kapacita Vstupní konektor NEMA L6-30P NEMA L5-30P NEMA 5-20P IEC P65 Výstupní konektor Ochrana proti přetížení Hodnocení ochrany proti přepětí (VPR) Požadavky na (bez zatížení) Útlum (2) jističe (2) jističe (2) jističe (3) jističe 800V linka - linka 500V linka - zem 330V Všechny režimy 330V Všechny režimy 8 W 8 W 8 W 8 W >30dB 150kHz - 50MHz >30dB 50kHz - 50MHz >30dB 50kHz - 50MHz 800V linka - linka 500V linka - zem >30dB 150kHz - 50MHz Vypnutí při přepětí 280 V (± 2 %) Obnova při 260 V (± 2 %) 150 V (± 2 %) Obnova při 135 V (± 2 %) 150 V (± 2 %) Obnova při 135 V (± 2 %) 280 V (± 2 %) Obnova při 260 V (± 2 %) Doba odezvy 100 msec přepětí 100 msec přepětí 100 msec přepětí 100 msec přepětí Rozměry Hmotnost 5,7 kg 5,7 kg 5,7 kg 5,7 kg Délka vstupního kabelu Hardware pro montáž nosiče 3 m 3 m 3 m 3 m Obsaženo Obsaženo Obsaženo Obsaženo Samostatný hardware Obsaženo Obsaženo Obsaženo Obsaženo Indikátor LED (zelená) LED (zelená) LED (zelená) LED (zelená) Indikátor poruchy nebo když fáze / nulové vodiče jsou obráceně nebo když fáze / nulové vodiče jsou obráceně BTU/h 100 BTU/h maximum při plném 100 BTU/h maximum při plném 100 BTU/h maximum při plném 140 BTU/h maximum při plném Teplotní rozsah 5 C až 40 C 5 C až 40 C 5 C až 40 C 5 C až 40 C Rozsah vlhkosti Agency Listings TUV certifikovaný na UL , Obraťte se na surgex.com/defenderseries pro certifikace specifické pro vaši zemi. TUV certifikovaný na UL , Obraťte se na surgex.com/defenderseries pro certifikace specifické pro vaši zemi. TUV certifikovaný na UL , Obraťte se na surgex.com/defenderseries pro certifikace specifické pro vaši zemi. CE/CB Obraťte se na surgex.com/ defenderseries pro certifikace specifické pro vaši zemi. Technické údaje se mohou změnit bez předchozího upozornění Všechny uvedené technické údaje byly získany při okolní teplotě 25 C SurgeX REV-A Strana 6
