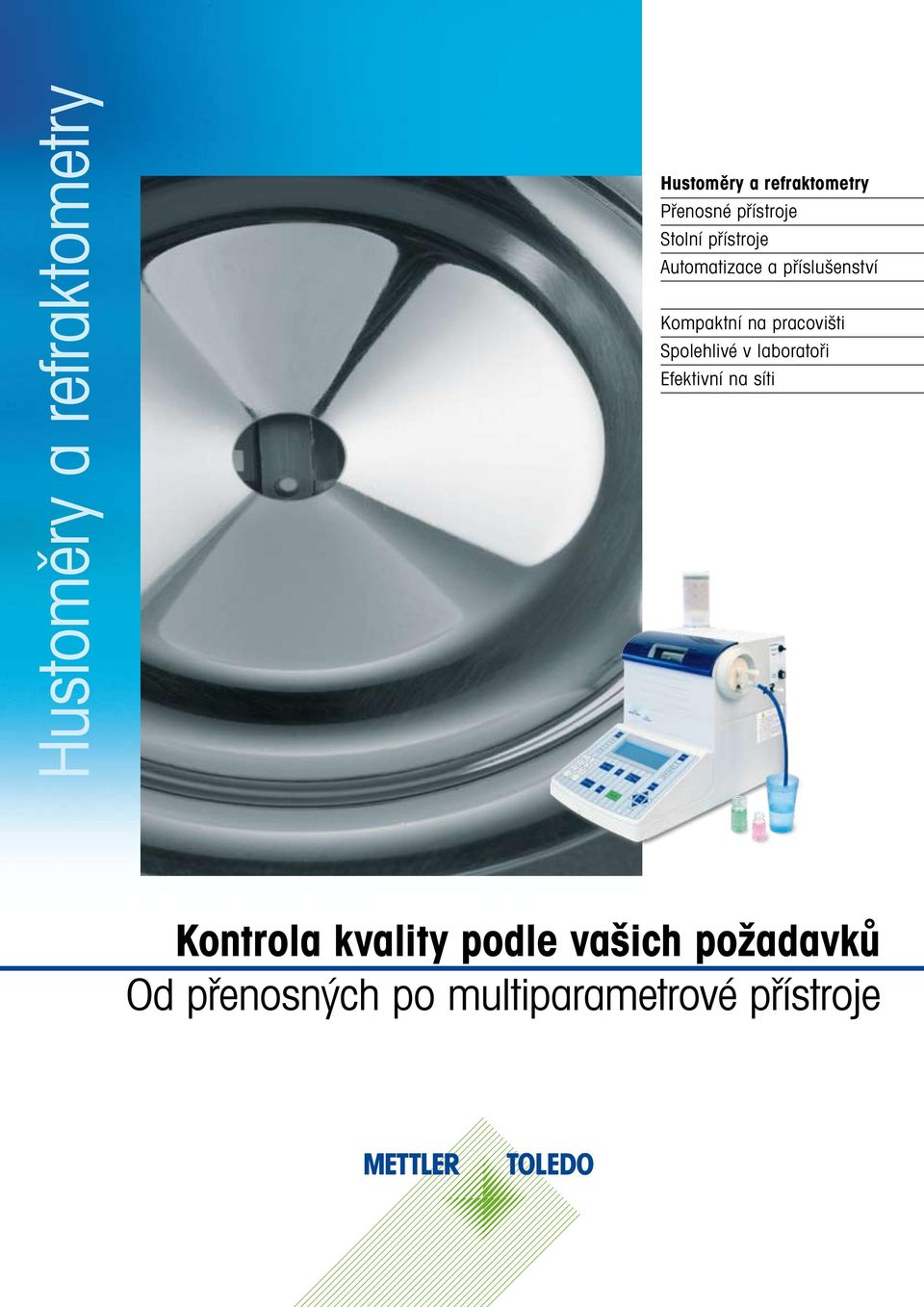

1 Hustoměry a refraktometry Hustoměry a refraktometry Přenosné přístroje Stolní přístroje Automatizace a příslušenství 1 Kompaktní na pracovišti Spolehlivé v laboratoři Efektivní na síti Kontrola kvality podle vašich požadavků Od přenosných po multiparametrové přístroje

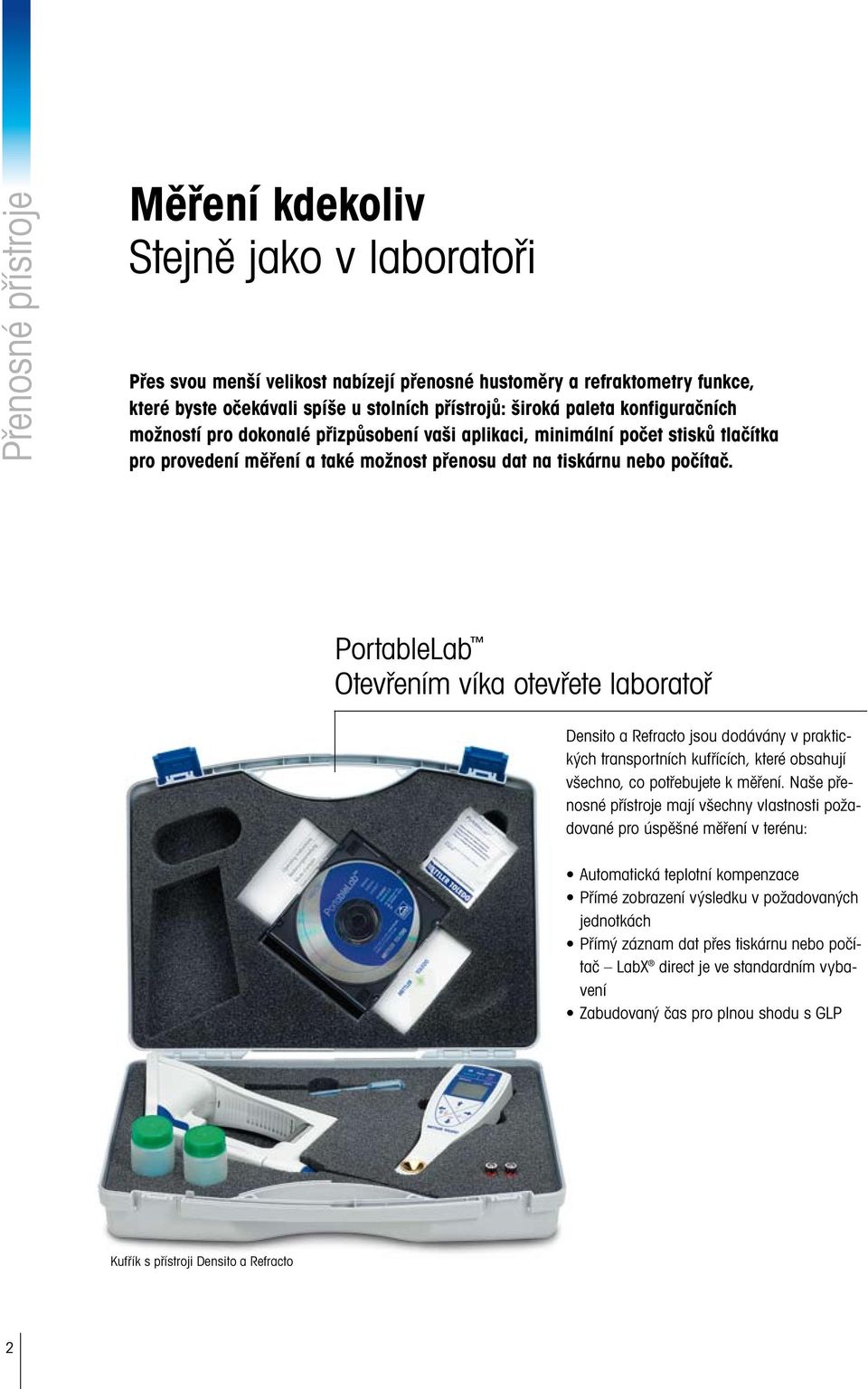

2 Přenosné přístroje Měření kdekoliv Stejně jako v laboratoři Přes svou menší velikost nabízejí přenosné hustoměry a refraktometry funkce, které byste očekávali spíše u stolních přístrojů: široká paleta konfiguračních možností pro dokonalé přizpůsobení vaši aplikaci, minimální počet stisků tlačítka pro provedení měření a také možnost přenosu dat na tiskárnu nebo počítač. PortableLab Otevřením víka otevřete laboratoř Densito a Refracto jsou dodávány v praktických transportních kufřících, které obsahují všechno, co potřebujete k měření. Naše přenosné přístroje mají všechny vlastnosti požadované pro úspěšné měření v terénu: Automatická teplotní kompenzace Přímé zobrazení výsledku v požadovaných jednotkách Přímý záznam dat přes tiskárnu nebo počítač LabX direct je ve standardním vybavení Zabudovaný čas pro plnou shodu s GLP Kufřík s přístroji Densito a Refracto 2

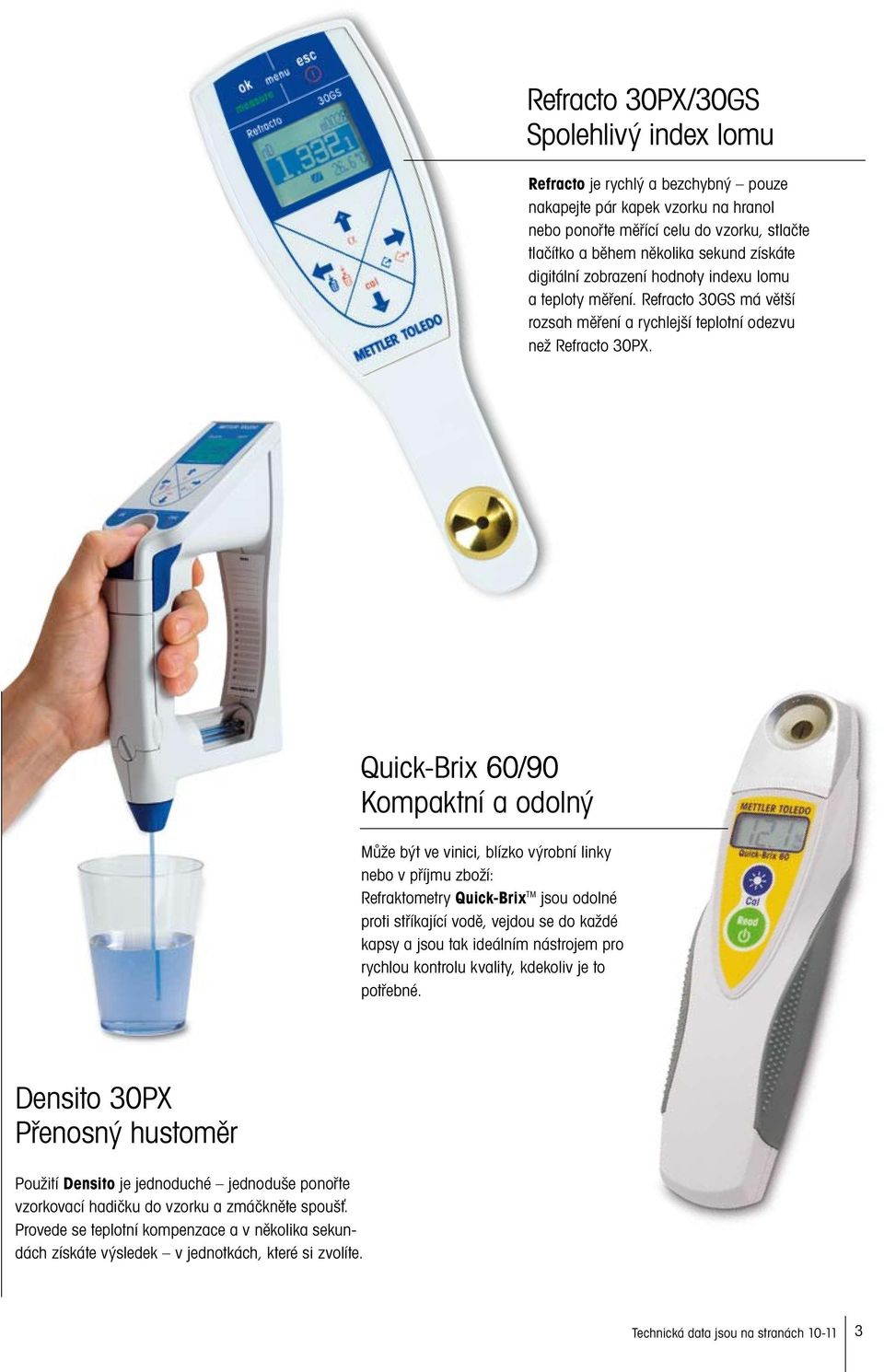

3 Refracto 30PX/30GS Spolehlivý index lomu Refracto je rychlý a bezchybný pouze nakapejte pár kapek vzorku na hranol nebo ponořte měřící celu do vzorku, stlačte tlačítko a během několika sekund získáte digitální zobrazení hodnoty indexu lomu a teploty měření. Refracto 30GS má větší rozsah měření a rychlejší teplotní odezvu než Refracto 30PX. Quick-Brix 60/90 Kompaktní a odolný Může být ve vinici, blízko výrobní linky nebo v příjmu zboží: Refraktometry Quick-Brix TM jsou odolné proti stříkající vodě, vejdou se do každé kapsy a jsou tak ideálním nástrojem pro rychlou kontrolu kvality, kdekoliv je to potřebné. Densito 30PX Přenosný hustoměr Použití Densito je jednoduché jednoduše ponořte vzorkovací hadičku do vzorku a zmáčkněte spoušť. Provede se teplotní kompenzace a v několika sekundách získáte výsledek v jednotkách, které si zvolíte. Technická data jsou na stranách

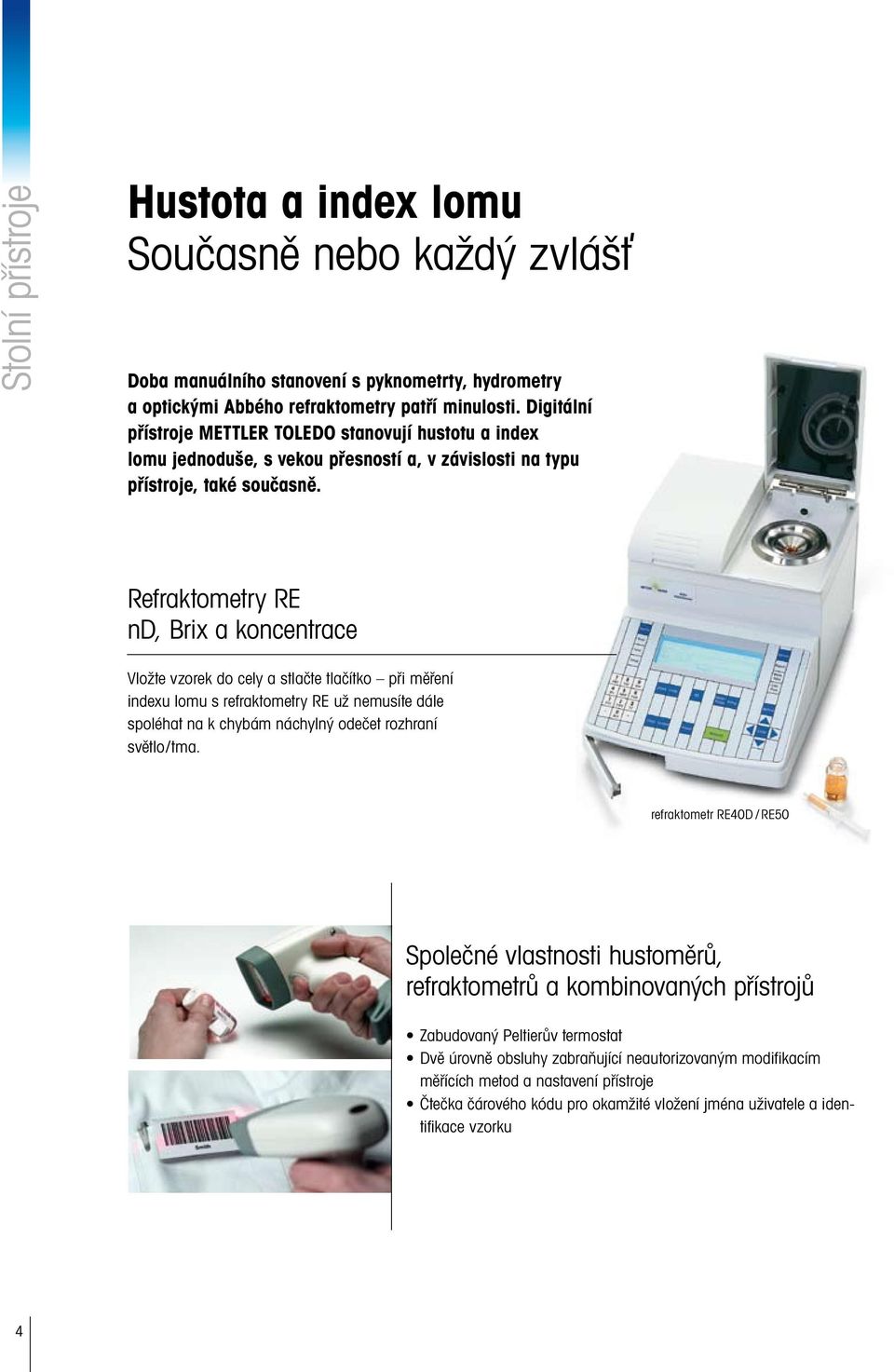

4 4 Stolní přístroje Hustota a index lomu Současně nebo každý zvlášť Doba manuálního stanovení s pyknometrty, hydrometry a optickými Abbého refraktometry patří minulosti. Digitální přístroje METTLER TOLEDO stanovují hustotu a index lomu jednoduše, s vekou přesností a, v závislosti na typu přístroje, také současně. Refraktometry RE nd, Brix a koncentrace Vložte vzorek do cely a stlačte tlačítko při měření indexu lomu s refraktometry RE už nemusíte dále spoléhat na k chybám náchylný odečet rozhraní světlo/tma. refraktometr RE40D / RE50 Společné vlastnosti hustoměrů, refraktometrů a kombinovaných přístrojů Zabudovaný Peltierův termostat Dvě úrovně obsluhy zabraňující neautorizovaným modifikacím měřících metod a nastavení přístroje Čtečka čárového kódu pro okamžité vložení jména uživatele a identifikace vzorku

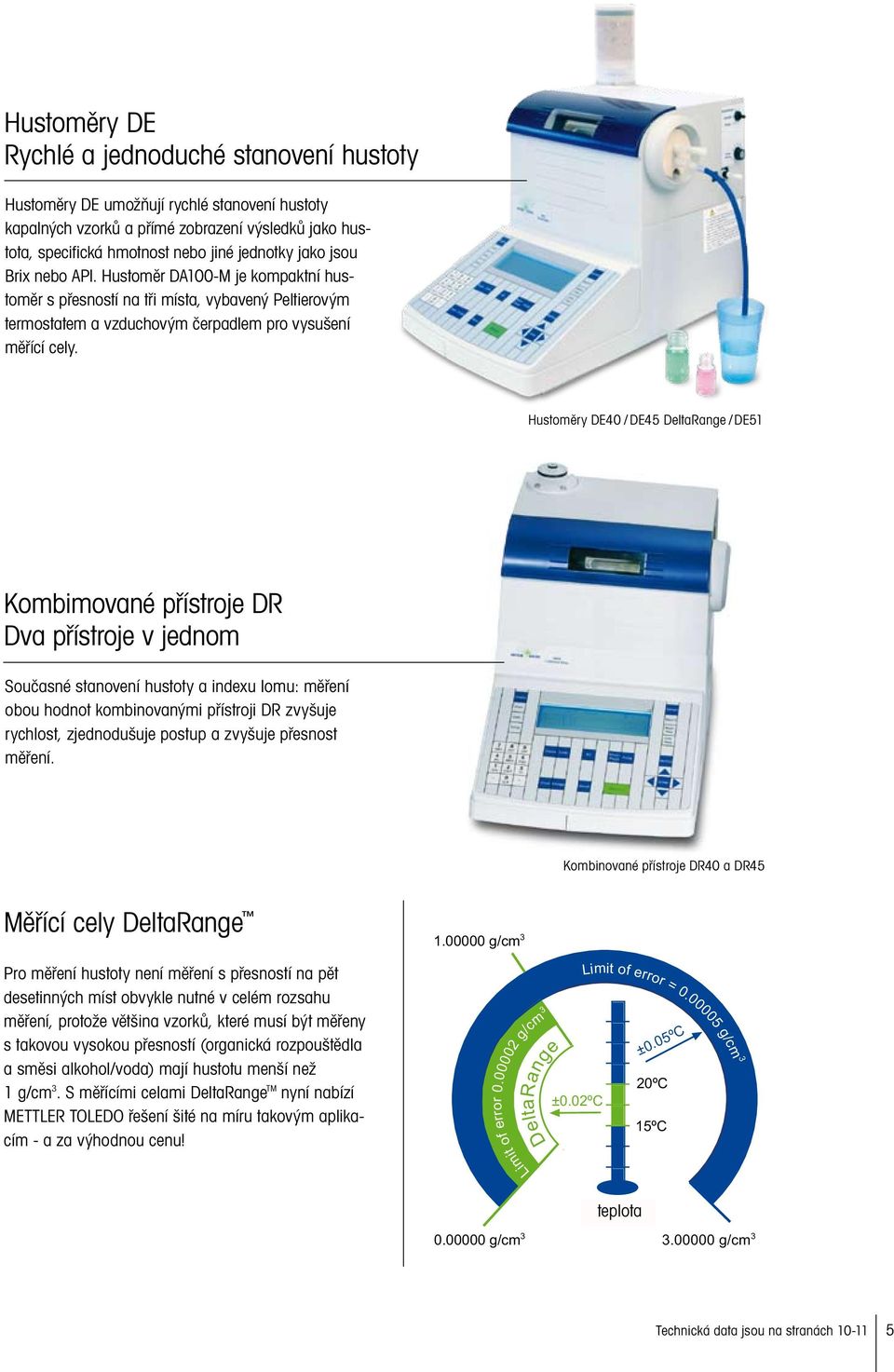

5 Hustoměry DE Rychlé a jednoduché stanovení hustoty Hustoměry DE umožňují rychlé stanovení hustoty kapalných vzorků a přímé zobrazení výsledků jako hustota, specifická hmotnost nebo jiné jednotky jako jsou Brix nebo API. Hustoměr DA100-M je kompaktní hustoměr s přesností na tři místa, vybavený Peltierovým termostatem a vzduchovým čerpadlem pro vysušení měřící cely. Hustoměry DE40 / DE45 DeltaRange / DE51 Kombimované přístroje DR Dva přístroje v jednom Současné stanovení hustoty a indexu lomu: měření obou hodnot kombinovanými přístroji DR zvyšuje rychlost, zjednodušuje postup a zvyšuje přesnost měření. Kombinované přístroje DR40 a DR45 Měřící cely DeltaRange Pro měření hustoty není měření s přesností na pět desetinných míst obvykle nutné v celém rozsahu měření, protože většina vzorků, které musí být měřeny s takovou vysokou přesností (organická rozpouštědla a směsi alkohol/voda) mají hustotu menší než 1 g/cm 3. S měřícími celami DeltaRange TM nyní nabízí METTLER TOLEDO řešení šité na míru takovým aplikacím - a za výhodnou cenu! teplota Technická data jsou na stranách

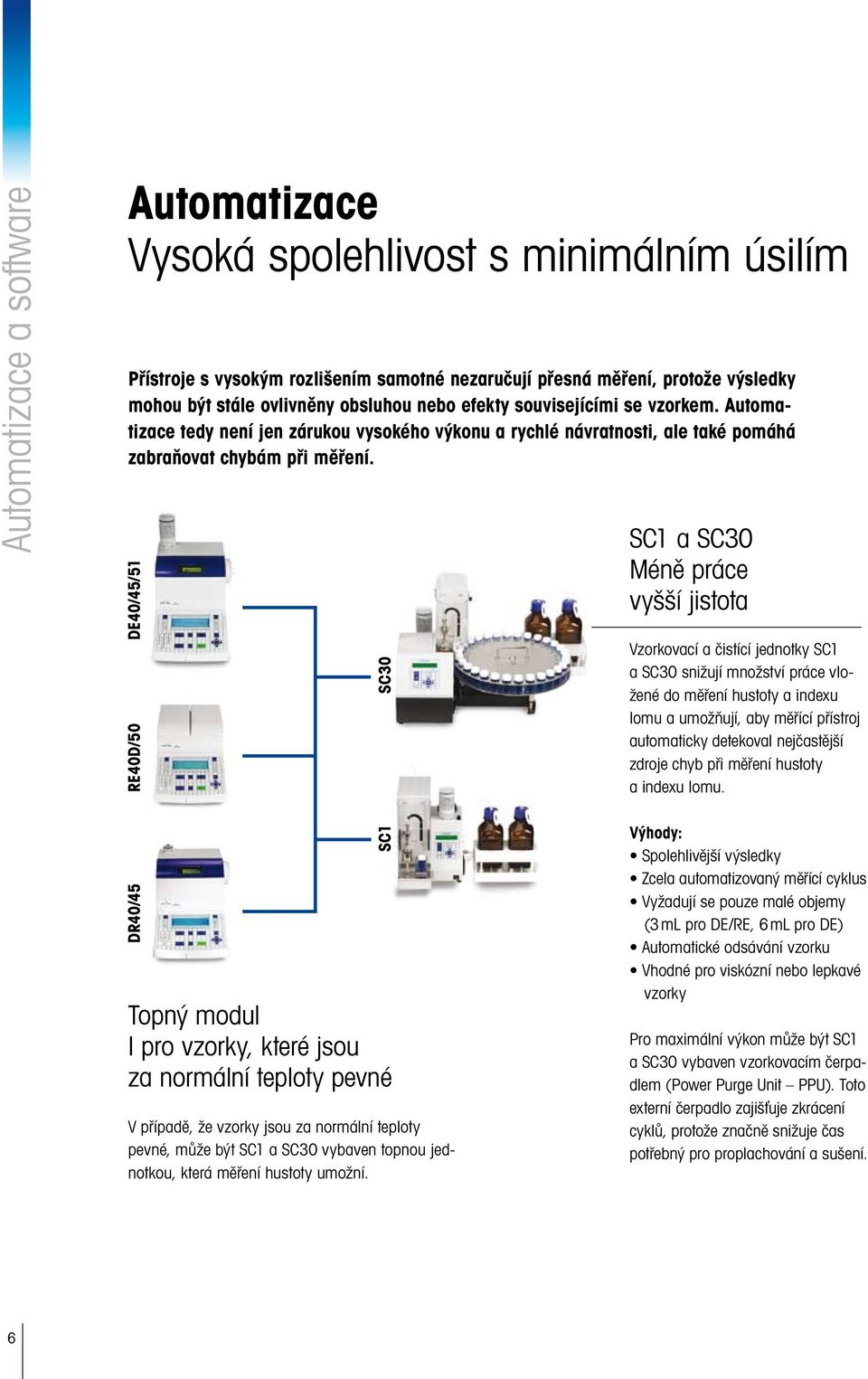

6 Automatizace a software Automatizace Vysoká spolehlivost s minimálním úsilím Přístroje s vysokým rozlišením samotné nezaručují přesná měření, protože výsledky mohou být stále ovlivněny obsluhou nebo efekty souvisejícími se vzorkem. Automatizace tedy není jen zárukou vysokého výkonu a rychlé návratnosti, ale také pomáhá zabraňovat chybám při měření. DE40/45/51 RE40D/50 DR40/45 SC1 SC30 Topný modul I pro vzorky, které jsou za normální teploty pevné V případě, že vzorky jsou za normální teploty pevné, může být SC1 a SC30 vybaven topnou jednotkou, která měření hustoty umožní. SC1 a SC30 Méně práce vyšší jistota Vzorkovací a čistící jednotky SC1 a SC30 snižují množství práce vložené do měření hustoty a indexu lomu a umožňují, aby měřící přístroj automaticky detekoval nejčastější zdroje chyb při měření hustoty a indexu lomu. Výhody: Spolehlivější výsledky Zcela automatizovaný měřící cyklus Vyžadují se pouze malé objemy (3 ml pro DE/RE, 6 ml pro DE) Automatické odsávání vzorku Vhodné pro viskózní nebo lepkavé vzorky Pro maximální výkon může být SC1 a SC30 vybaven vzorkovacím čerpadlem (Power Purge Unit PPU). Toto externí čerpadlo zajišťuje zkrácení cyklů, protože značně snižuje čas potřebný pro proplachování a sušení. 6

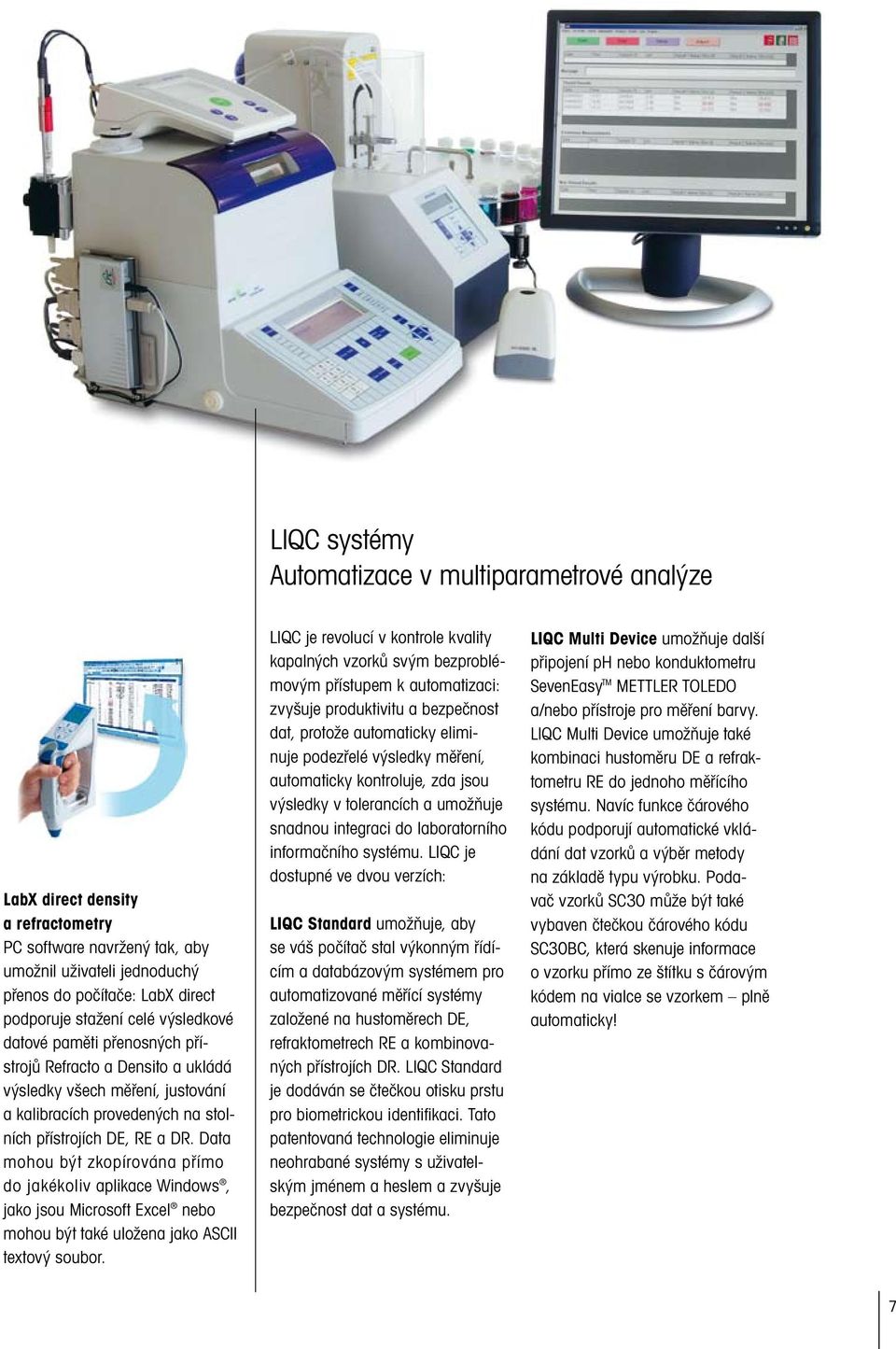

7 LIQC systémy Automatizace v multiparametrové analýze LabX direct density a refractometry PC software navržený tak, aby umožnil uživateli jednoduchý přenos do počítače: LabX direct podporuje stažení celé výsledkové datové paměti přenosných přístrojů Refracto a Densito a ukládá výsledky všech měření, justování a kalibracích provedených na stolních přístrojích DE, RE a DR. Data mohou být zkopírována přímo do jakékoliv aplikace Windows, jako jsou Microsoft Excel nebo mohou být také uložena jako ASCII textový soubor. LIQC je revolucí v kontrole kvality kapalných vzorků svým bezproblémovým přístupem k automatizaci: zvyšuje produktivitu a bezpečnost dat, protože automaticky eliminuje podezřelé výsledky měření, automaticky kontroluje, zda jsou výsledky v tolerancích a umožňuje snadnou integraci do laboratorního informačního systému. LIQC je dostupné ve dvou verzích: LIQC Standard umožňuje, aby se váš počítač stal výkonným řídícím a databázovým systémem pro automatizované měřící systémy založené na hustoměrech DE, refraktometrech RE a kombinovaných přístrojích DR. LIQC Standard je dodáván se čtečkou otisku prstu pro biometrickou identifikaci. Tato patentovaná technologie eliminuje neohrabané systémy s uživatelským jménem a heslem a zvyšuje bezpečnost dat a systému. LIQC Multi Device umožňuje další připojení ph nebo konduktometru SevenEasy TM METTLER TOLEDO a/nebo přístroje pro měření barvy. LIQC Multi Device umožňuje také kombinaci hustoměru DE a refraktometru RE do jednoho měřícího systému. Navíc funkce čárového kódu podporují automatické vkládání dat vzorků a výběr metody na základě typu výrobku. Podavač vzorků SC30 může být také vybaven čtečkou čárového kódu SC30BC, která skenuje informace o vzorku přímo ze štítku s čárovým kódem na vialce se vzorkem plně automaticky! 7

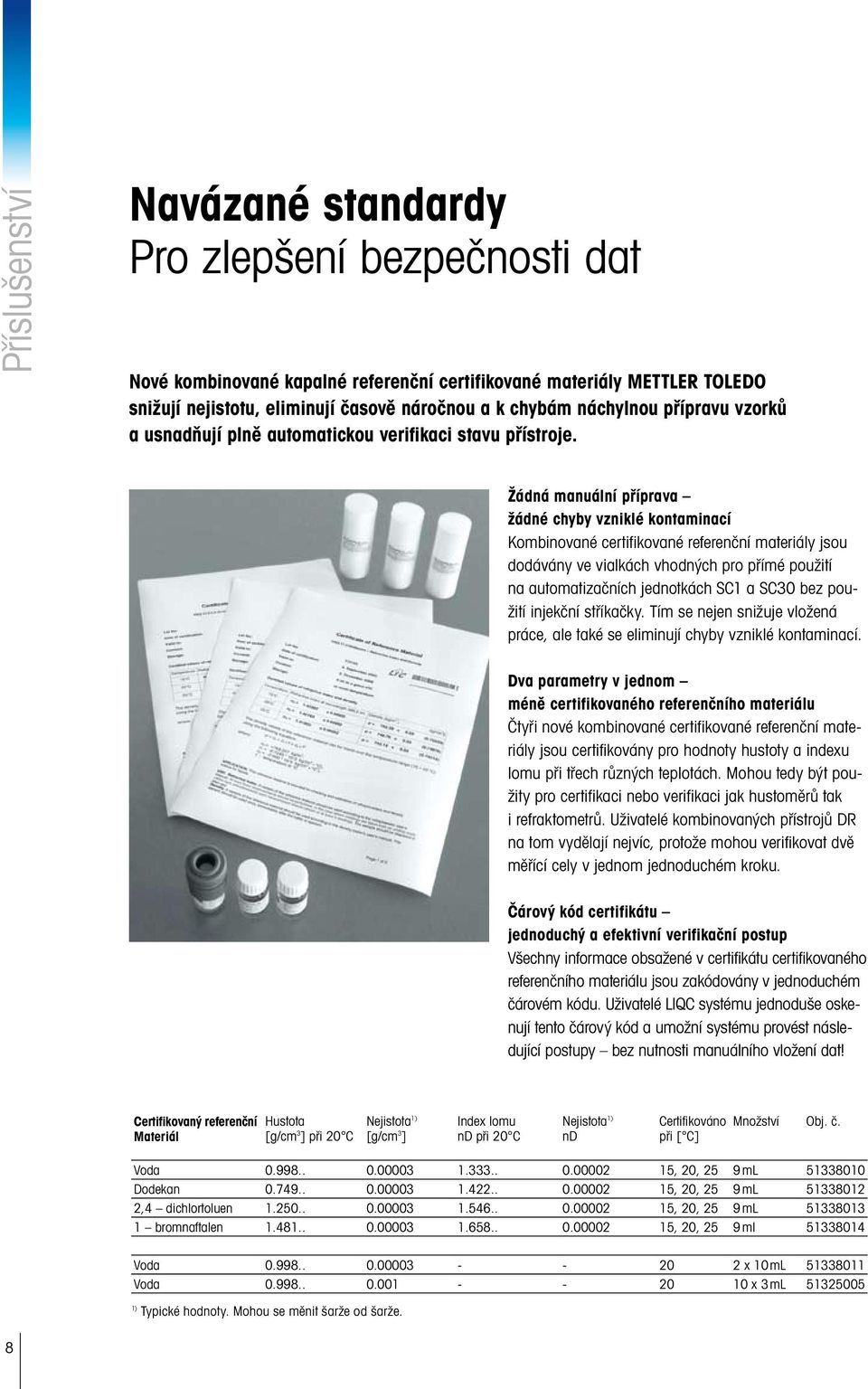

8 Příslušenství Navázané standardy Pro zlepšení bezpečnosti dat Nové kombinované kapalné referenční certifikované materiály METTLER TOLEDO snižují nejistotu, eliminují časově náročnou a k chybám náchylnou přípravu vzorků a usnadňují plně automatickou verifikaci stavu přístroje. Žádná manuální příprava žádné chyby vzniklé kontaminací Kombinované certifikované referenční materiály jsou dodávány ve vialkách vhodných pro přímé použití na automatizačních jednotkách SC1 a SC30 bez použití injekční stříkačky. Tím se nejen snižuje vložená práce, ale také se eliminují chyby vzniklé kontaminací. Dva parametry v jednom méně certifikovaného referenčního materiálu Čtyři nové kombinované certifikované referenční materiály jsou certifikovány pro hodnoty hustoty a indexu lomu při třech různých teplotách. Mohou tedy být použity pro certifikaci nebo verifikaci jak hustoměrů tak i refraktometrů. Uživatelé kombinovaných přístrojů DR na tom vydělají nejvíc, protože mohou verifikovat dvě měřící cely v jednom jednoduchém kroku. Čárový kód certifikátu jednoduchý a efektivní verifikační postup Všechny informace obsažené v certifikátu certifikovaného referenčního materiálu jsou zakódovány v jednoduchém čárovém kódu. Uživatelé LIQC systému jednoduše oskenují tento čárový kód a umožní systému provést následující postupy bez nutnosti manuálního vložení dat! Certifikovaný referenční Materiál Hustota [g/cm 3 ] při 20 C Nejistota 1) [g/cm 3 ] Index lomu nd při 20 C Nejistota 1) nd Certifikováno při [ C] Množství Obj. č. Voda , 20, 25 9 ml Dodekan , 20, 25 9 ml ,4 dichlortoluen , 20, 25 9 ml bromnaftalen , 20, 25 9 ml Voda x 10 ml Voda x 3 ml ) Typické hodnoty. Mohou se měnit šarže od šarže. 8

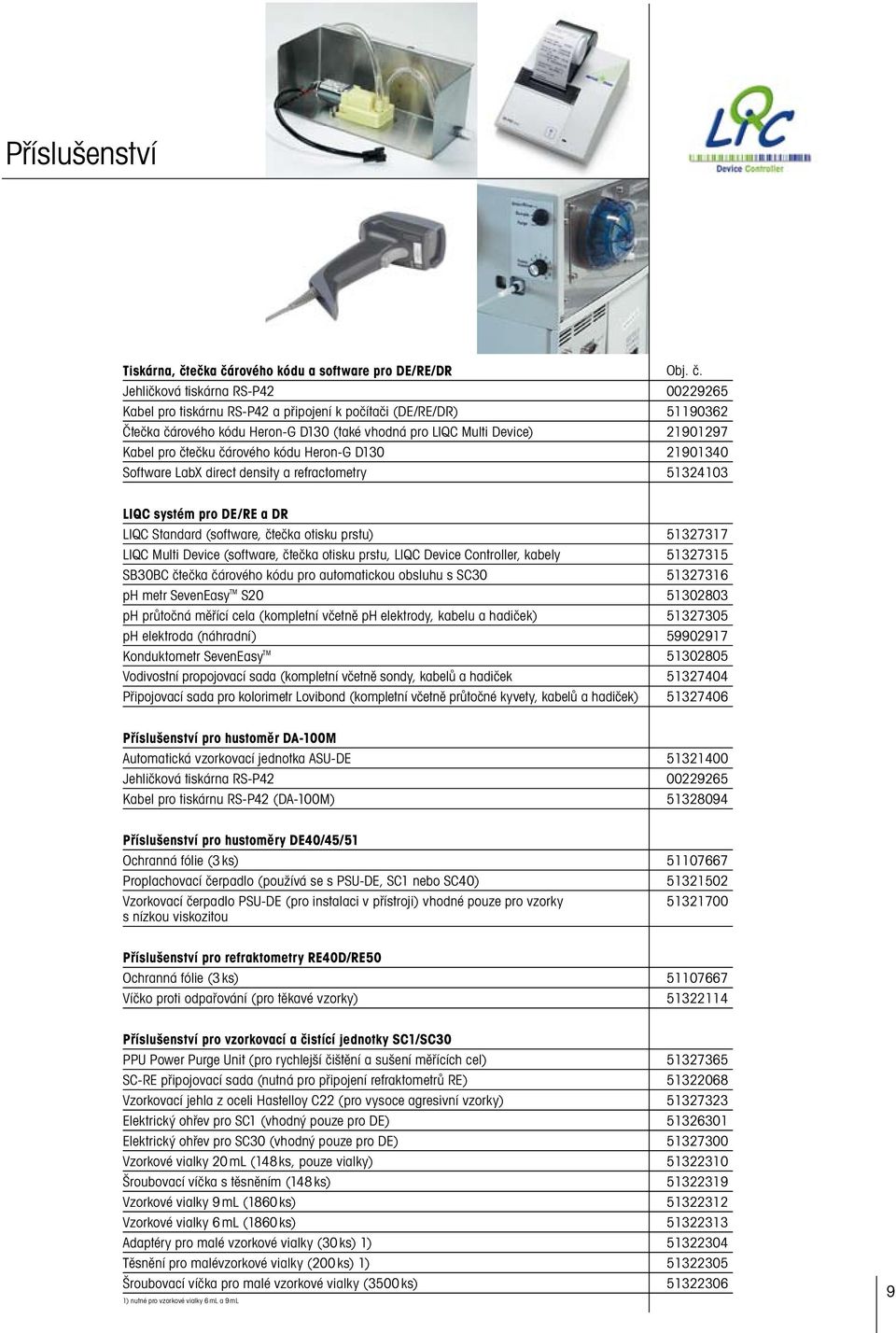

9 Příslušenství Tiskárna, čtečka čárového kódu a software pro DE/RE/DR Obj. č. Jehličková tiskárna RS-P Kabel pro tiskárnu RS-P42 a připojení k počítači (DE/RE/DR) Čtečka čárového kódu Heron-G D130 (také vhodná pro LIQC Multi Device) Kabel pro čtečku čárového kódu Heron-G D Software LabX direct density a refractometry LIQC systém pro DE/RE a DR LIQC Standard (software, čtečka otisku prstu) LIQC Multi Device (software, čtečka otisku prstu, LIQC Device Controller, kabely SB30BC čtečka čárového kódu pro automatickou obsluhu s SC ph metr SevenEasy TM S ph průtočná měřící cela (kompletní včetně ph elektrody, kabelu a hadiček) ph elektroda (náhradní) Konduktometr SevenEasy TM Vodivostní propojovací sada (kompletní včetně sondy, kabelů a hadiček Připojovací sada pro kolorimetr Lovibond (kompletní včetně průtočné kyvety, kabelů a hadiček) Příslušenství pro hustoměr DA-100M Automatická vzorkovací jednotka ASU-DE Jehličková tiskárna RS-P Kabel pro tiskárnu RS-P42 (DA-100M) Příslušenství pro hustoměry DE40/45/51 Ochranná fólie (3 ks) Proplachovací čerpadlo (používá se s PSU-DE, SC1 nebo SC40) Vzorkovací čerpadlo PSU-DE (pro instalaci v přístroji) vhodné pouze pro vzorky s nízkou viskozitou Příslušenství pro refraktometry RE40D/RE50 Ochranná fólie (3 ks) Víčko proti odpařování (pro těkavé vzorky) Příslušenství pro vzorkovací a čistící jednotky SC1/SC30 PPU Power Purge Unit (pro rychlejší čištění a sušení měřících cel) SC-RE připojovací sada (nutná pro připojení refraktometrů RE) Vzorkovací jehla z oceli Hastelloy C22 (pro vysoce agresivní vzorky) Elektrický ohřev pro SC1 (vhodný pouze pro DE) Elektrický ohřev pro SC30 (vhodný pouze pro DE) Vzorkové vialky 20 ml (148 ks, pouze vialky) Šroubovací víčka s těsněním (148 ks) Vzorkové vialky 9 ml (1860 ks) Vzorkové vialky 6 ml (1860 ks) Adaptéry pro malé vzorkové vialky (30 ks) 1) Těsnění pro malévzorkové vialky (200 ks) 1) Šroubovací víčka pro malé vzorkové vialky (3500 ks) ) nutné pro vzorkové vialky 6 ml a 9 ml 9

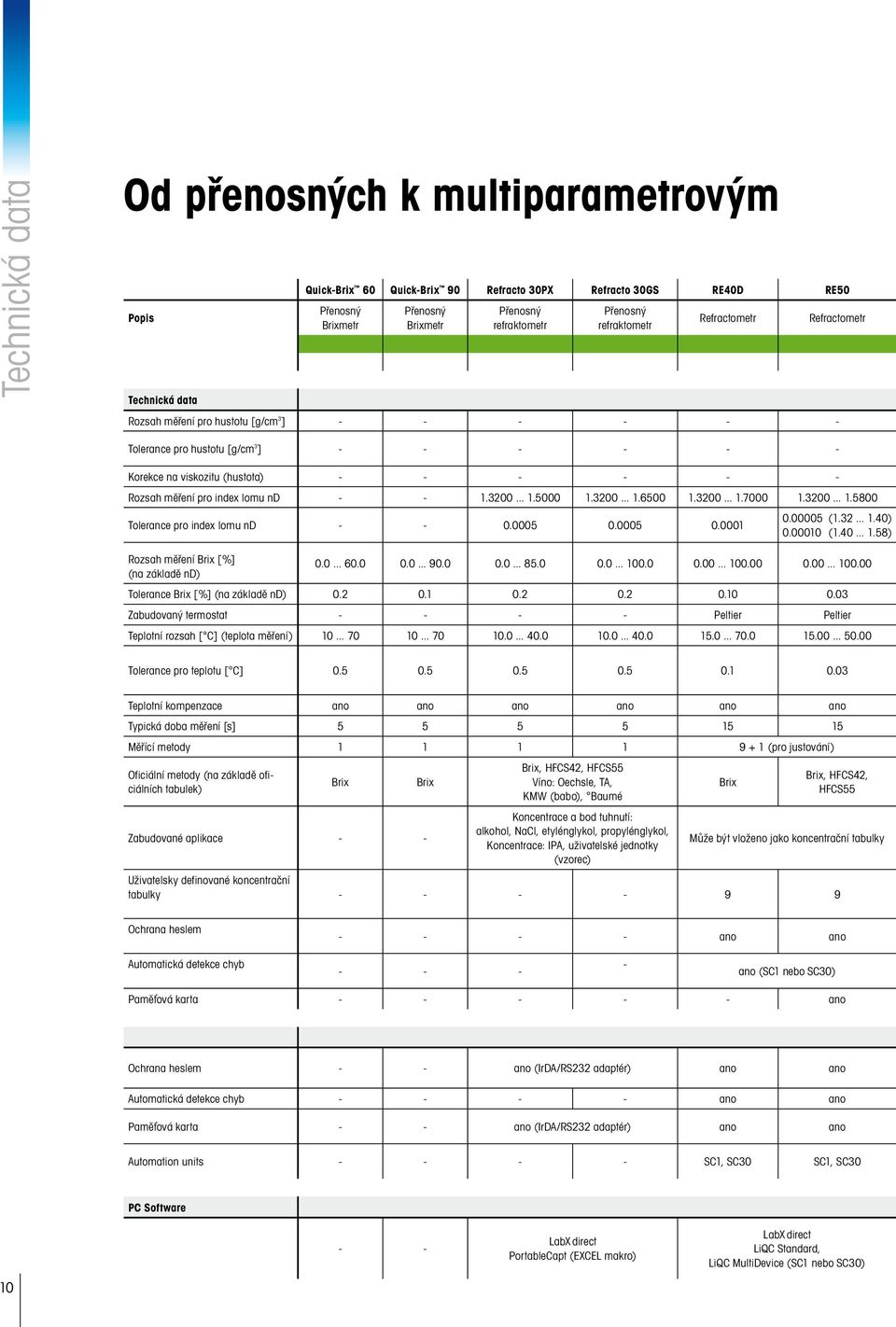

10 Technická data Od přenosných k multiparametrovým Popis Quick-Brix 60 Quick-Brix 90 Refracto 30PX Refracto 30GS RE40D RE50 Přenosný Brixmetr Přenosný Brixmetr Přenosný refraktometr Přenosný refraktometr Refractometr Technická data Rozsah měření pro hustotu [g/cm 3 ] Refractometr Tolerance pro hustotu [g/cm 3 ] Korekce na viskozitu (hustota) Rozsah měření pro index lomu nd Tolerance pro index lomu nd ( ) ( ) Rozsah měření Brix [%] (na základě nd) Tolerance Brix [%] (na základě nd) Zabudovaný termostat Peltier Peltier Teplotní rozsah [ C] (teplota měření) Tolerance pro teplotu [ C] Teplotní kompenzace ano ano ano ano ano ano Typická doba měření [s] Měřící metody (pro justování) Oficiální metody (na základě oficiálních tabulek) Brix Zabudované aplikace - - Brix Brix, HFCS42, HFCS55 Víno: Oechsle, TA, KMW (babo), Baumé Koncentrace a bod tuhnutí: alkohol, NaCl, etylénglykol, propylénglykol, Koncentrace: IPA, uživatelské jednotky (vzorec) Brix Brix, HFCS42, HFCS55 Může být vloženo jako koncentrační tabulky Uživatelsky definované koncentrační tabulky Ochrana heslem ano ano Automatická detekce chyb ano (SC1 nebo SC30) Paměťová karta ano Ochrana heslem - - ano (IrDA/RS232 adaptér) ano ano Automatická detekce chyb ano ano Paměťová karta - - ano (IrDA/RS232 adaptér) ano ano Automation units SC1, SC30 SC1, SC30 PC Software - - LabX direct PortableCapt (EXCEL makro) LabX direct LiQC Standard, LiQC MultiDevice (SC1 nebo SC30) 10

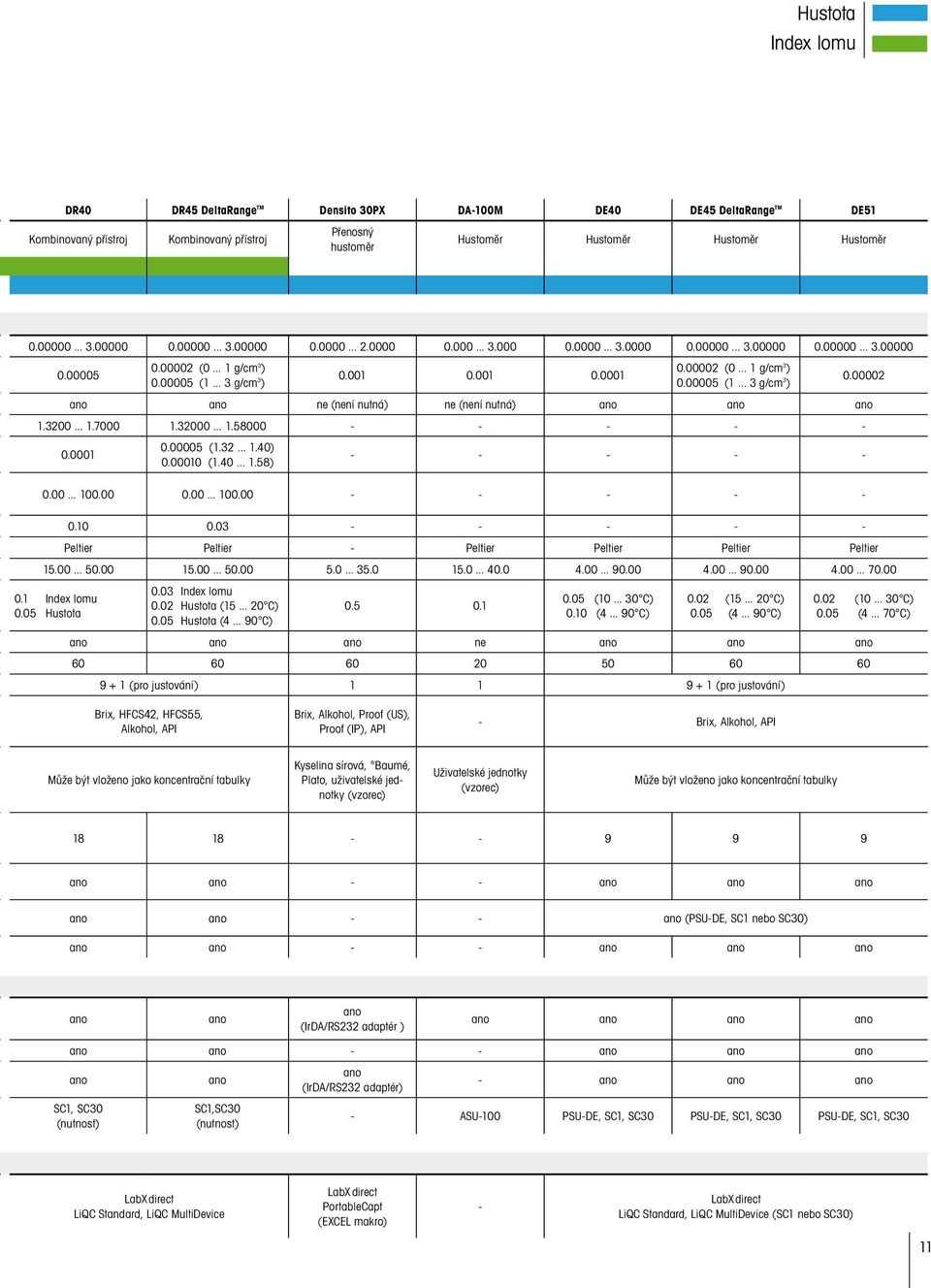

11 Hustota Index lomu DR40 DR45 DeltaRange TM Densito 30PX DA-100M DE40 DE45 DeltaRange TM DE51 Kombinovaný přístroj Kombinovaný přístroj Přenosný hustoměr Hustoměr Hustoměr Hustoměr Hustoměr ( g/cm 3 ) ( g/cm 3 ) ( g/cm 3 ) ( g/cm 3 ) ano ano ne (není nutná) ne (není nutná) ano ano ano ( ) ( ) Peltier Peltier - Peltier Peltier Peltier Peltier Index lomu 0.05 Hustota 0.03 Index lomu 0.02 Hustota ( C) 0.05 Hustota ( C) ( C) 0.10 ( C) 0.02 ( C) 0.05 ( C) 0.02 ( C) 0.05 ( C) ano ano ano ne ano ano ano (pro justování) (pro justování) Brix, HFCS42, HFCS55, Alkohol, API Brix, Alkohol, Proof (US), Proof (IP), API - Brix, Alkohol, API Může být vloženo jako koncentrační tabulky Kyselina sírová, Baumé, Plato, uživatelské jednotky (vzorec) Uživatelské jednotky (vzorec) Může být vloženo jako koncentrační tabulky ano ano - - ano ano ano ano ano - - ano (PSU-DE, SC1 nebo SC30) ano ano - - ano ano ano ano ano ano (IrDA/RS232 adaptér ) ano ano ano ano ano ano - - ano ano ano ano SC1, SC30 (nutnost) ano SC1,SC30 (nutnost) ano (IrDA/RS232 adaptér) - ano ano ano - ASU-100 PSU-DE, SC1, SC30 PSU-DE, SC1, SC30 PSU-DE, SC1, SC30 LabX direct LiQC Standard, LiQC MultiDevice LabX direct PortableCapt (EXCEL makro) - LabX direct LiQC Standard, LiQC MultiDevice (SC1 nebo SC30) 11

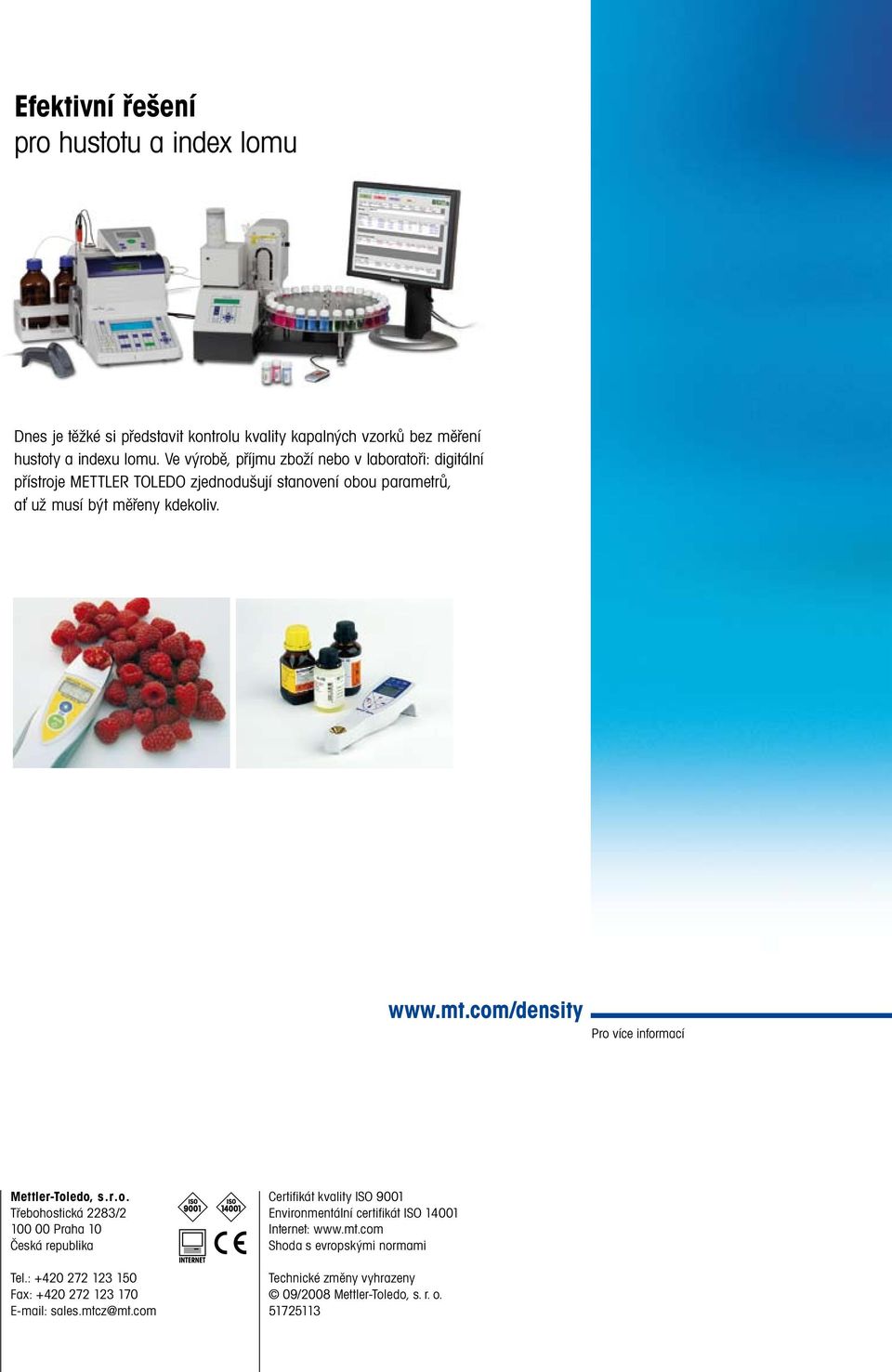

12 Efektivní řešení pro hustotu a index lomu Dnes je těžké si představit kontrolu kvality kapalných vzorků bez měření hustoty a indexu lomu. Ve výrobě, příjmu zboží nebo v laboratoři: digitální přístroje METTLER TOLEDO zjednodušují stanovení obou parametrů, ať už musí být měřeny kdekoliv. Pro více informací Mettler-Toledo, s.r.o. Třebohostická 2283/ Praha 10 Česká republika Tel.: Fax: sales.mtcz@mt.com Certifikát kvality ISO 9001 Environmentální certifikát ISO Internet: Shoda s evropskými normami Technické změny vyhrazeny 09/2008 Mettler-Toledo, s. r. o
