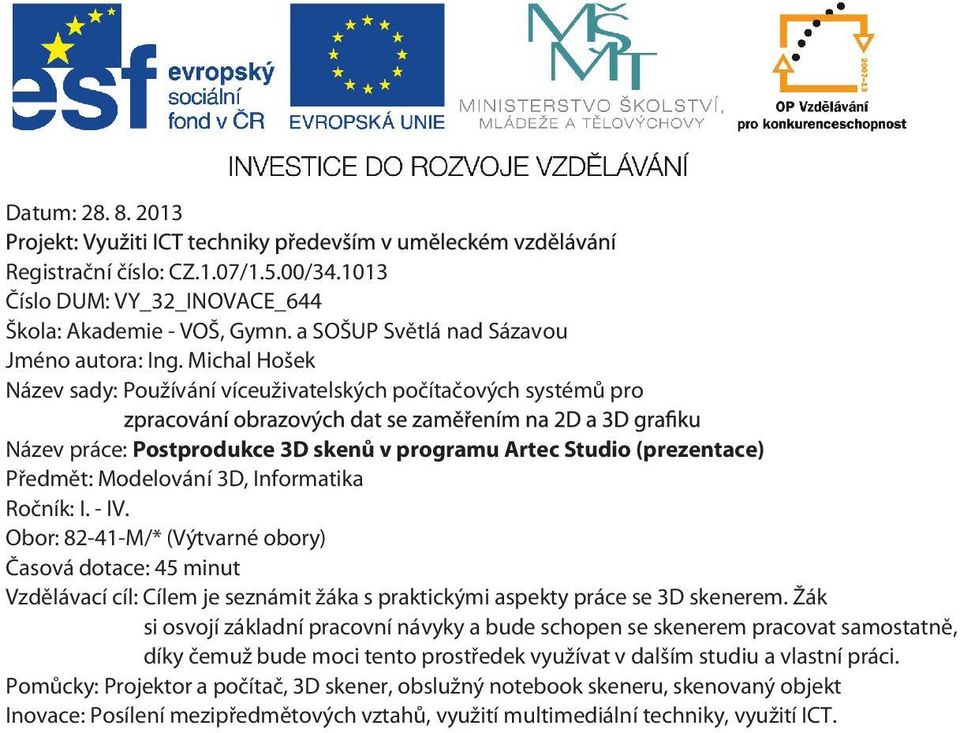

1 Definice uživatele Datum: Registrační číslo: CZ.1.07/1.5.00/ Číslo DUM: VY_32_INOVACE_644 Škola: Akademie - VOŠ, Gymn. a SOŠUP Světlá nad Sázavou Jméno autora: Ing. Michal Hošek Název sady: Používání víceuživatelských počítačových systémů pro Název práce: Postprodukce 3D skenů v programu Artec Studio (prezentace) Předmět: Modelování 3D, Informatika Ročník: I. - IV. Obor: M/* (Výtvarné obory) Časová dotace: 45 minut Vzdělávací cíl: Cílem je seznámit žáka s praktickými aspekty práce se 3D skenerem. Žák si osvojí základní pracovní návyky a bude schopen se skenerem pracovat samostatně, díky čemuž bude moci tento prostředek využívat v dalším studiu a vlastní práci. Pomůcky: Projektor a počítač, 3D skener, obslužný notebook skeneru, skenovaný objekt Inovace: Posílení mezipředmětových vztahů, využití multimediální techniky, využití ICT.

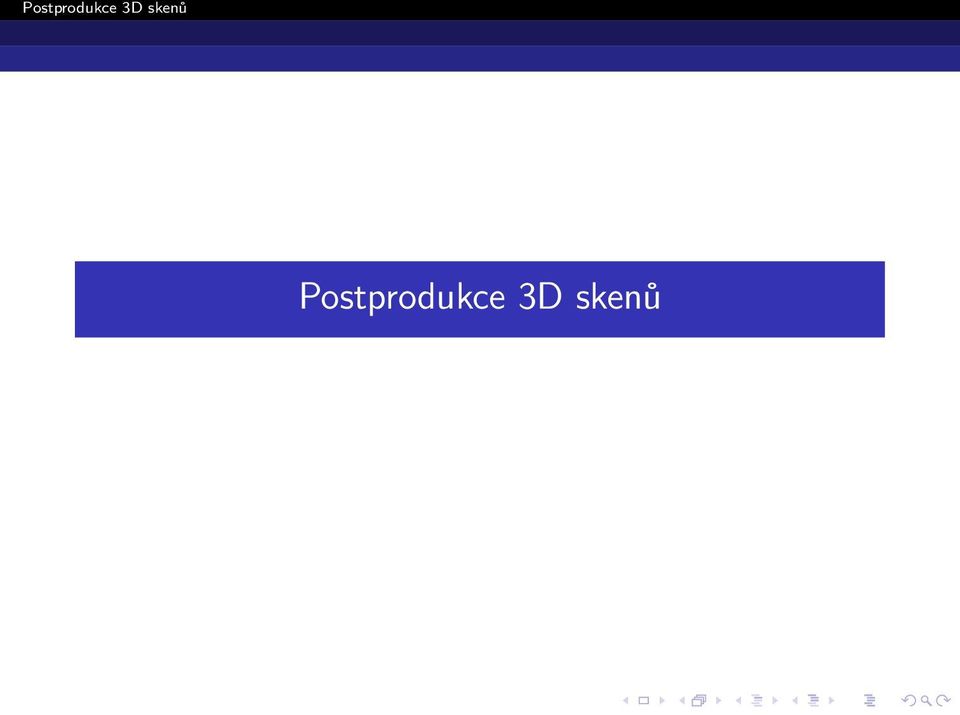

2 Postprodukce 3D skenů

3 Artec Studio Software Artec Studio Software slouží k digitalizaci 3D objektů. Práce se softwarem je uživatelsky příjemná a velice jednoduchá. Každý sken obsahuje několik snímků v závislosti na době, po kterou je objekt skenován. S rychlostí snímání 15 fps tak lze během 20 vteřin získat 300 snímků, které je možné jednotlivě prohlédnout nebo spustit automatické přehrávání.

4 Začínáme Vaším cílem je rychle vytvořit ideální 3D model bez šumu a zbytečných děr. Využijte nové funkce, označené v Artec Studiu jako Sloučení včetně zjemnění a vaše výsledky budou dokonalé. Algorytmus ukrytý v této funkci interpoluje kvalitu dat, eliminuje šum, vyplňuje díry, a pokud je potřeba, dotvoří výsledný model jedním kliknutím. Tato funkce značně zjednodušuje následné zpracování.

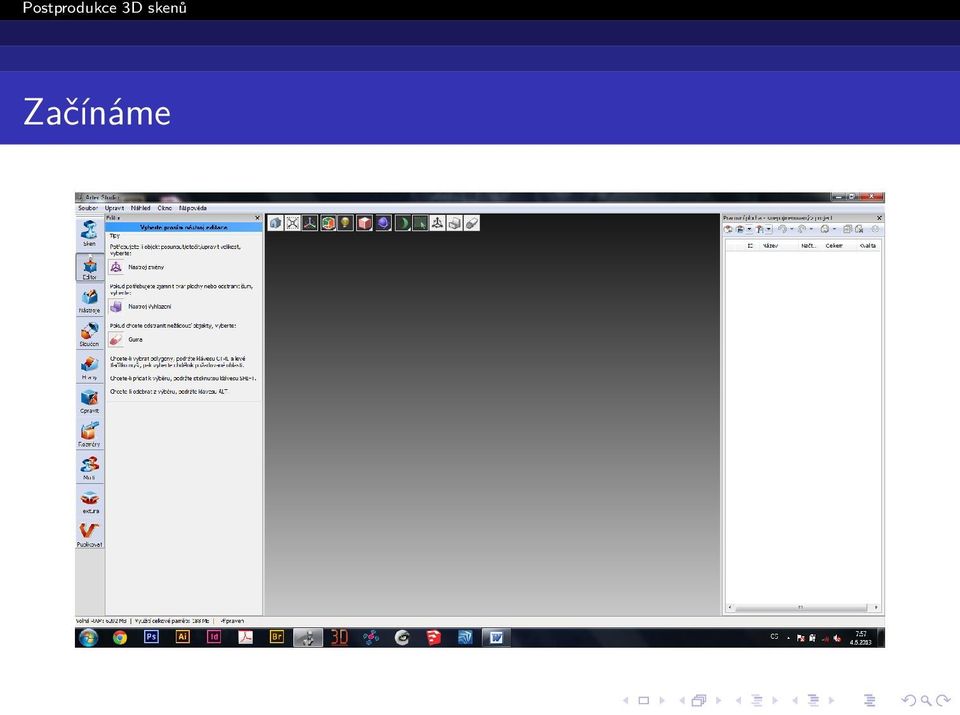

5 Začínáme

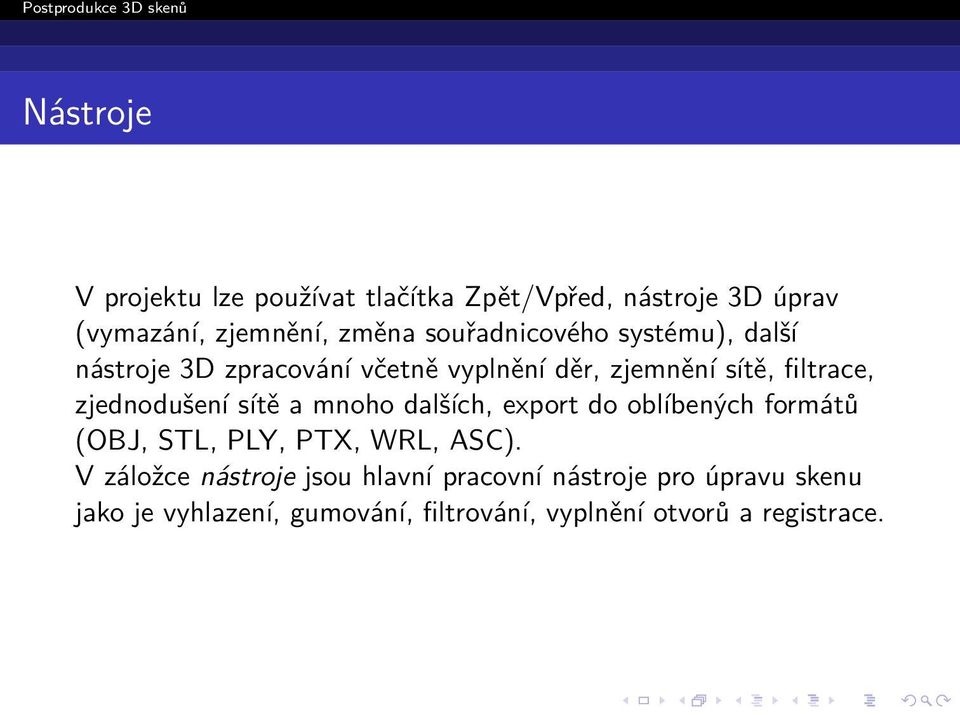

6 Nástroje V projektu lze používat tlačítka Zpět/Vpřed, nástroje 3D úprav (vymazání, zjemnění, změna souřadnicového systému), další nástroje 3D zpracování včetně vyplnění děr, zjemnění sítě, filtrace, zjednodušení sítě a mnoho dalších, export do oblíbených formátů (OBJ, STL, PLY, PTX, WRL, ASC). V záložce nástroje jsou hlavní pracovní nástroje pro úpravu skenu jako je vyhlazení, gumování, filtrování, vyplnění otvorů a registrace.

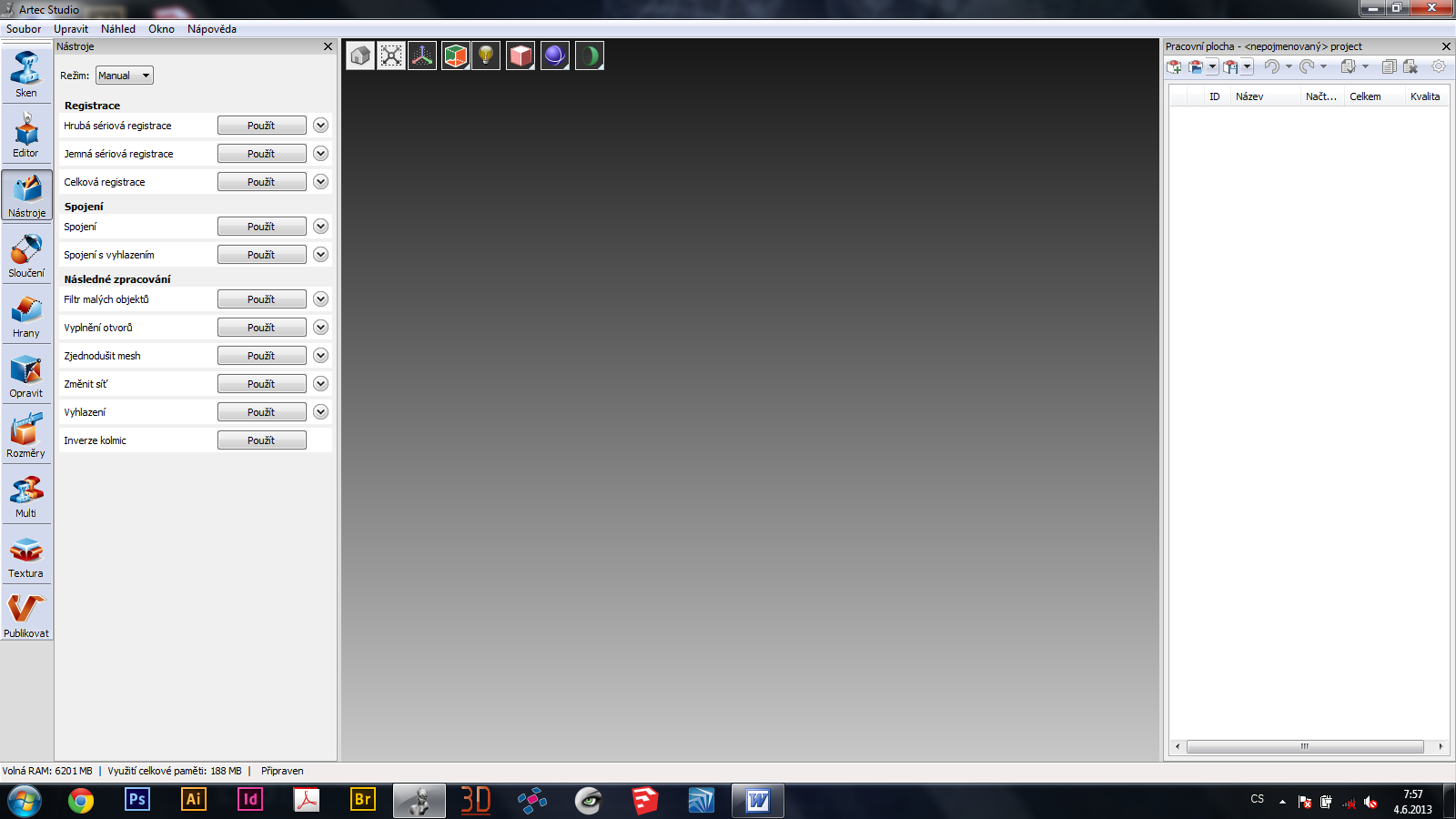

7 Nástroje

8 Skládání skenů Většinou stačí pro vytvoření 3D modelu pouze jeden sken, jindy je zapotřebí pořídit skenů více. Pomocí Artec Studio Software jsou následně jednotlivé skeny zpracovány a ručně sloučeny do jednoho výsledného 3D modelu. Pokud se některá oblast nepodařila řádně naskenovat, lze bez problémů pořídit dodatečný sken a tento pak přidat k výslednému 3D modelu.

9 Skládání skenů Spojování skenu provádíme v záložce sloučení. Sloučením všech skenů získáme kompletní model. Pokud chybí nějaká část, stačí ji jen doskenovat. Tak, abyste dokonale sladili několik skenů, využijte všech optimalizačních algoritmů. Můžete také umístit model do počátku souřadnicového systému. Sloučení můžeme provést třemi způsoby: Ručním označením tří různých bodů. Ručně přibližně zarovnat skeny do požadované podoby a program následně provede přesné zarovnání. U živých objektů program částečně dokáže korigovat pohyb mezi skenováním jednotlivých skenu. Použijte nástroj Sloučení nepřesných skenů v případě, že dojde k pohybu skenovaného subjektu (osoba, zvíře, atd.) a pohyb může být kompenzován.

10 Skládání skenů

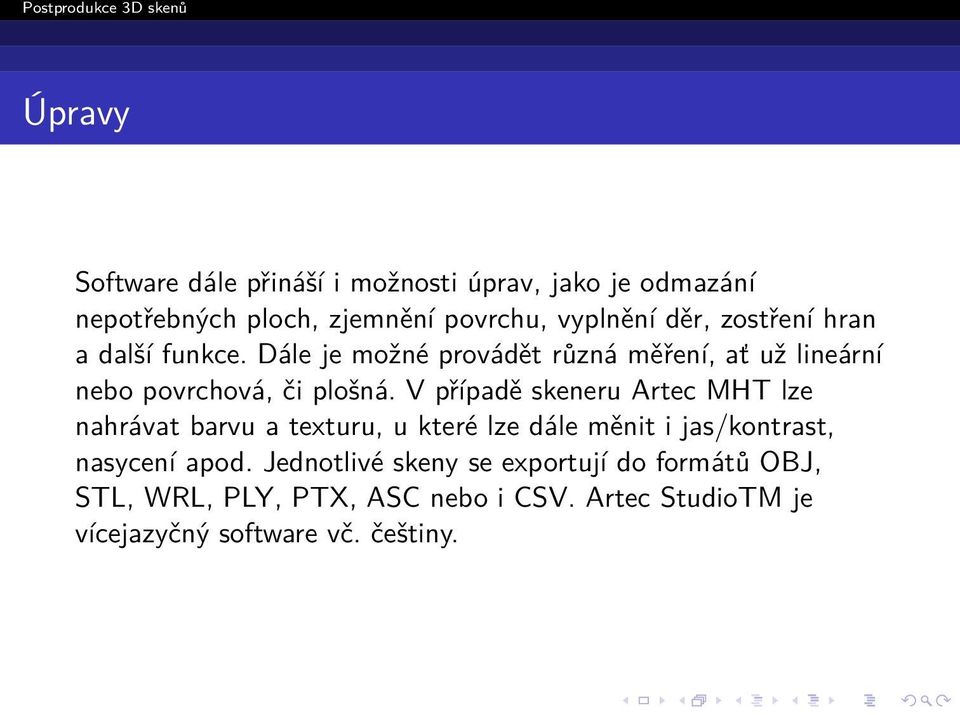

11 Úpravy Software dále přináší i možnosti úprav, jako je odmazání nepotřebných ploch, zjemnění povrchu, vyplnění děr, zostření hran a další funkce. Dále je možné provádět různá měření, ať už lineární nebo povrchová, či plošná. V případě skeneru Artec MHT lze nahrávat barvu a texturu, u které lze dále měnit i jas/kontrast, nasycení apod. Jednotlivé skeny se exportují do formátů OBJ, STL, WRL, PLY, PTX, ASC nebo i CSV. Artec StudioTM je vícejazyčný software vč. češtiny.

12 Úpravy

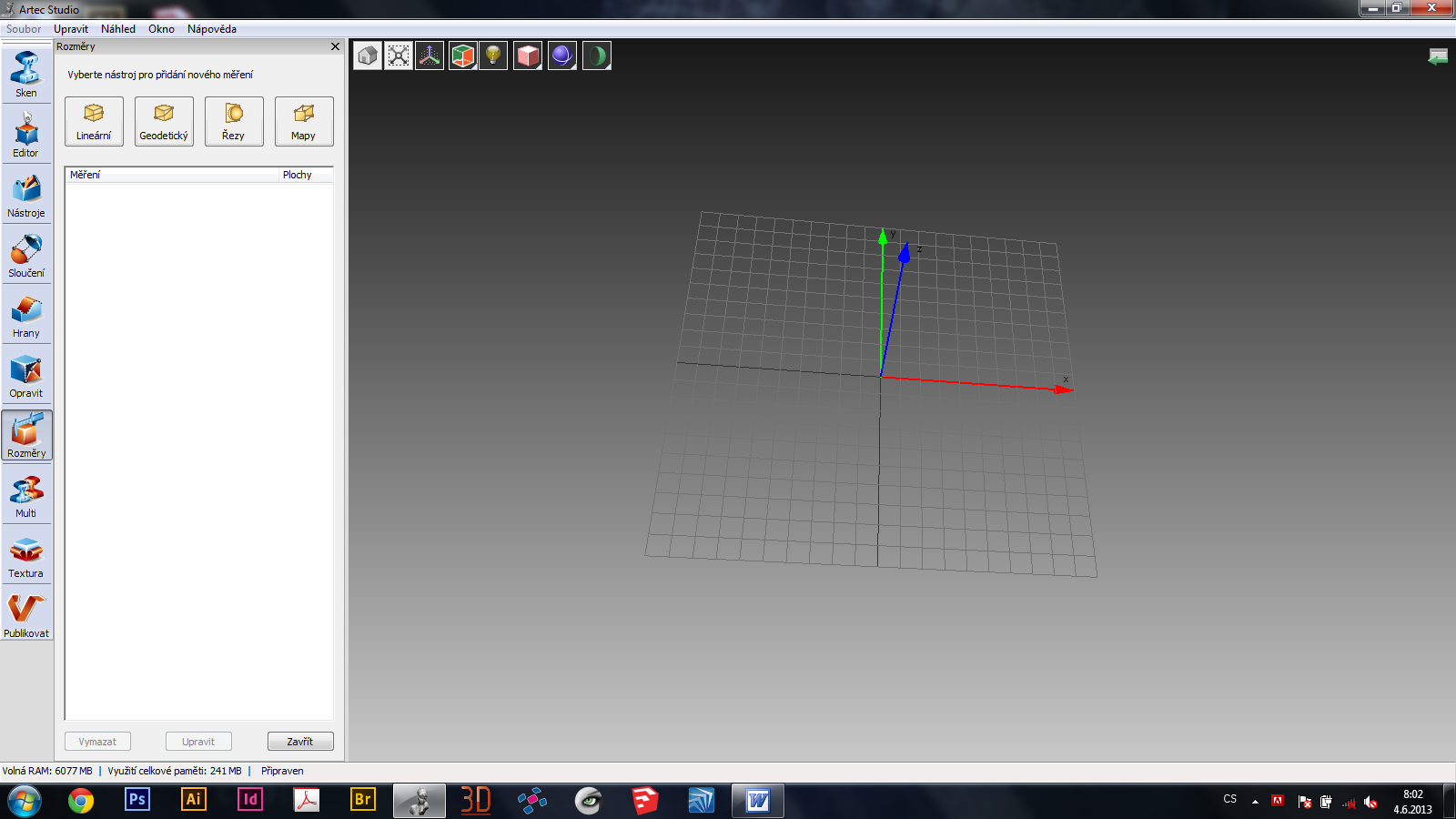

13 Analýza Váš 3D model lze analyzovat a měřit. K dispozici jsou následující nástroje měření: lineární měření geodetické (povrchové) měření mapy řezy Artec Studio 8.1 je obohacen o další vlastnosti a funkce, které zjednodušují práci a výsledné 3D modely jsou získány ještě rychleji. Mezi novinky jistě patří možnost spojování nepřesných skenů (např. při skenování osob), funkce sloučení včetně zjemnění a v neposlední řadě export 3D modelů na Viewshape přímo z aplikace.

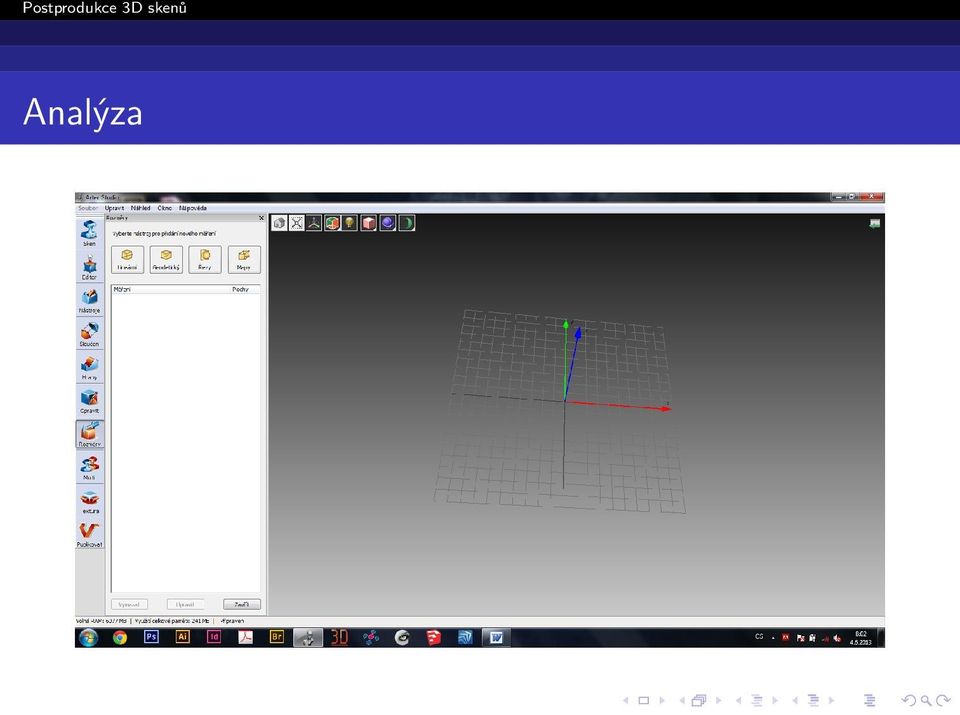

14 Analýza

15 Textura S Artec Studiem vytvoříte plnohodnotný 3D barevný model. Textura a barva je pak exportována společně se 3D modelem ve formátu.png nebo.jpg.

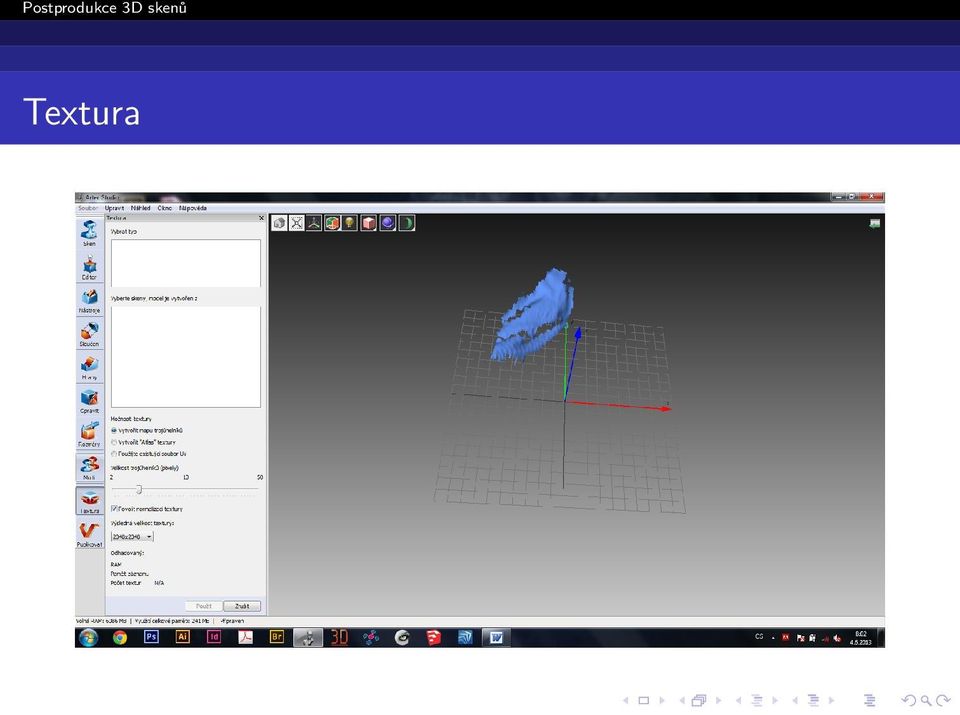

16 Textura
