1 Digitální učební materiál Projekt CZ.1.07/1.5.00/ Inovujeme, inovujeme Šablona III/2 Inovace a zkvalitnění výuky prostřednictvím ICT (DUM) Tematická oblast Základní aranžérské nářadí a pomůcky, vybavení pracoviště, BOZP Základní aranžérské materiály DUM č. 32_CH02_1_4 Téma Manipulace s ručním nářadím dláta a hoblíky RVP H/01 Aranžér Ročník 1. Předmět Technologie a materiály Zpracovala Marie Matušková Kdy IX Klíčová slova Dláto, hoblík, uběrák, macek, cídič, těleso hoblíku Toto dílo obsahuje citace v souladu s 31 odst. 1 písm. c) zákona č. 121/2000 Sb., o právu autorském a může být použito výhradně při vyučování. Anotace DUM DUM lze využít v předmětu Technologie a materiály, ale i v Odborném výcviku oboru vzdělání Aranžér. Obsahuje prezentaci 15-ti stran pro frontální výuku bezpečnosti práce s nástroji a nářadím dláta a hoblíky. Zadané úkoly lze řešit individuálně nebo ve skupinách. Druh výukového zdroje: Prezentace k výuce se zadáním úkolů. Typ interakce: Frontální, skupinová Soubor název 32_CH02_1_4 Manipulace s ručním nářadím dláta a hoblíky Soubor popis obsahu Prezentace PowerPoint, 15 stran pro frontální výuku včetně zadaných úkolů pro písemné zpracování. Vypracování úkolů lze provést individuálně i skupinově. Metodický list Prezentace je použita k seznámení žáků s pobíraným učivem. U jednotlivých snímků probíhá výklad učitele. Žáky postupně seznámíme s probíraným učivem dle prezentace PowerPoint, kterou využíváme jako osnovu k danému tématu. Poslední snímek obsahuje kontrolní otázky. Žáci je vypracují individuálně nebo ve skupinách. Písemně zpracovaný úkol lze využít jako výukový materiál s možností dalšího doplnění a aktualizaci učiva. Střední škola potravinářská, obchodu a služeb Brno Sídlo: Charbulova 106, Brno

2 Manipulace s ručním nářadím dláta a hoblíky ZÁKLADNÍ ARANŽÉRSKÉ NÁŘADÍ A POMŮCKY, BOZP ZÁKLADNÍ ARANŽÉRSKÉ MATERIÁLY

3 Dláto Dláto je nástroj, který slouží k ručnímu opracování (vysekávání) materiálů jako dřevo, kámen, železo. Jsou zhotovena kováním z nástrojové uhlíkaté oceli. Ostří dlát je z jedné strany opracováno tak, aby bylo zešikmeno v úhlu 20 až 35. Rukojeť bývá ze dřeva bukového, habrového, březového, ale také z plastu. 2

4 Druhy dlát Podle druhu práce, pro kterou jsou určena rozeznáváme dláta: truhlářská, tesařská, řezbářská, soustružnická, kamenická apod. 3

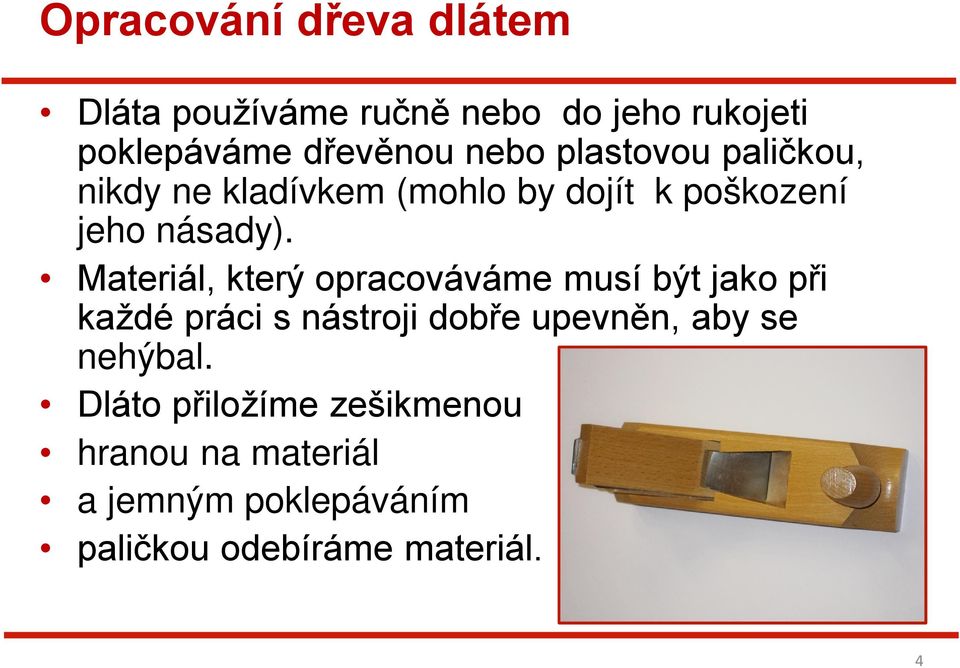

5 Opracování dřeva dlátem Dláta používáme ručně nebo do jeho rukojeti poklepáváme dřevěnou nebo plastovou paličkou, nikdy ne kladívkem (mohlo by dojít k poškození jeho násady). Materiál, který opracováváme musí být jako při každé práci s nástroji dobře upevněn, aby se nehýbal. Dláto přiložíme zešikmenou hranou na materiál a jemným poklepáváním paličkou odebíráme materiál. 4

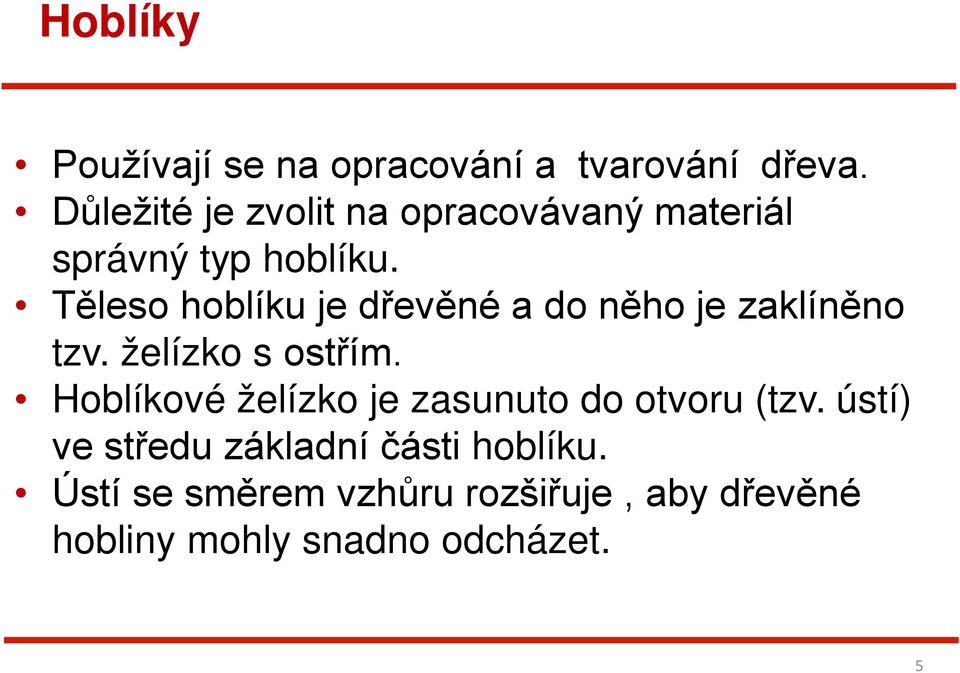

6 Hoblíky Používají se na opracování a tvarování dřeva. Důležité je zvolit na opracovávaný materiál správný typ hoblíku. Těleso hoblíku je dřevěné a do něho je zaklíněno tzv. želízko s ostřím. Hoblíkové želízko je zasunuto do otvoru (tzv. ústí) ve středu základní části hoblíku. Ústí se směrem vzhůru rozšiřuje, aby dřevěné hobliny mohly snadno odcházet. 5

7 Hoblíková železa a jejich broušení a - správný tvar ostří b - d špatný tvar ostří 1 - konstrukční ocel 2 - nástrojová ocel 6

8 Hoblíky U dobře seřízeného a ostrého hoblíku by měla být hoblina z opracovávaného materiálu tenká. 7

9 Hoblíky Existuje velké množství druhů a každý z nich je přizpůsoben různým pracím a účelům. Vyrábí se v různých velikostech a provedeních. Jsou pojmenované podle použití: Uběrák (rovná hrubý povrch, odebírá větší vrstvu materiálu) Hladík (vytváří hladkou plochu dřeva) Zubák (ke zdrsňování ploch, které s k sobě lepí) Cídič (přehoblování ploch, čištění například od klihu nebo barvy.). Macek (opracování velkých ploch) Římsovník (hobluje různé drážky), apod 8

10 Úkoly 1. Na jaký materiál můžeme použít dláto? 2. Jak se pracuje s dlátem? 3. Jaká dláta znáš? 4. K čemu slouží hoblík? 5. Kudy odcházejí z hoblíku hobliny? 9
