2 Technické upozornění pro kloubové nohy Modulární sestavení kloubových nožek Použití: Nožky s kloubem jsou koncipovány modulárně. Jednotlivé komponenty lze dle případu použití individuálně kombinovat. Kloubové nohy tak nachází své využití od přístrojů, různých zařízení až po nábytkářský průmysl. Modulární sestavení: Nožky se skládají ze dvou částí: z kruhové základny a z rektifikačního šroubu, resp. kuličkového kloubu. Každá základna je kombinovatelná s každým z příslušných rektifikačních šroubů, resp. kuličkových kloubů (viz obr. 1). Výška kloubové podpěry: Nožky s kloubem mají nezávisle na velikosti kruhové základny, rektifikačního šroubu či kuličkového kloubu vždy minimální výšku H = 22,5 mm (viz. obr. 2). Při montáži rektifikačního šroubu se výška celkové kloubové nožky vypočítá z délky rektifikačního šroubu + výšky šestihranu + 22,5 mm. (Celková výška kloubové nožky = L + L1 + 22,5 mm) V případě montáže s kuličkovým kloubem odpadá délka L. Obr. 1 Obr. 1 Montáž s rektifikačním šroubem Montáž s kuličkovým kloubem průměr rektitikačního šroubu M6 M24 L1 L H=22,5 mm H=22,5 mm L1 Kuličkový kloub M6 M8 Úhel vychýlení rektifikačního šroubu, popř. kuličkového kloubu: 40 průměr kruhové základny 30 mm 120 mm Montáž: Jemnými údery kladivem zarazit kuličku rektifikačního šroubu nebo kuličkového kloubu do kruhové základny nožky. V případě potřeby je možné jednoduchým způsobem prorazit oba upevňovací otvory v kruhové základně, takže je možné upevnit základnu k podložce. Pokyny k objednání: V případě dodání již sestavené kombinace kruhové základny s rektifikačním šroubem, popř. s kuličkovým kloubem je nutné zadat objednací číslo základny a šroubu, popř. kuličkového kloubu s dodatkem smontované (viz příklad vystavené objednávky na příslušné straně produktů). 376

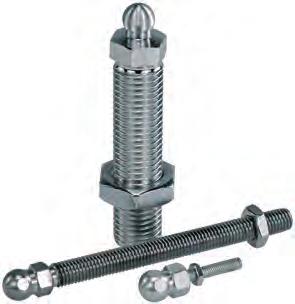

3 K0421 Rektifikační šrouby ke kloubovým nožkám ocelové nebo nerezové SW Ø15 D L1 L Materiál: Ocel nebo nerez Provedení: Ocel modře chromátováno. Nerez bez povrchové úpravy. KIPP Rektifikační šrouby ke kloubovým nožkám Objednací číslo Objednací číslo D L L1 SW Zatížitelnost Hmotnost Ocel Nerez max. kn cca kg K K M6 15 7, ,009 K K M6 30 7, ,011 K K M8 40 7,5 14 3,5 0,036 K K M8 80 7,5 14 3,5 0,049 K K M ,5 14 4,7 0,045 K K M ,5 14 4,7 0,055 K K M ,5 14 4,7 0,068 K K M ,5 14 4,7 0,084 K K M ,5 14 4,7 0,092 K K M ,5 14 7,7 0,055 K K M ,5 14 7,7 0,070 K K M ,5 14 7,7 0,094 K K M ,5 14 7,7 0,112 K K M ,5 14 7,7 0,130 K K M , ,1 0,085 K K M , ,1 0,119 K K M , ,1 0,138 K K M , ,1 0,166 K K M , ,5 0,112 K K M , ,5 0,156 K K M , ,5 0,190 K K M , ,5 0,222 K K M , ,5 0,285 K K M , ,3 0,208 K K M , ,3 0,237 K K M , ,3 0,297 K K M , ,3 0,341 K K M , ,3 0,447 K K M , ,1 0,293 K K M , ,1 0,336 K K M , ,1 0,408 K K M , ,1 0,483 K K M , ,1 0,633 K K a K smontované Pokyny k objednání: Mají-li být kruhové základny s rektifikačními šrouby dodány smontované, uveďte prosím objednací číslo rektifikačního šroubu a základny s dodatkem smontované. (např. K a K smontované.). Kloubové nožky se skládají ze základny a rektifikačního šroubu. Každý rektifikační šroub je možné kombinovat s jakoukoli z příslušných kruhových základen. Celková výška kloubové nožky se vypočítá z délky rektifikačního šroubu + výšky šestihranu + 22,5 mm. (Celková výška kloubové nožky = L + L1 + 22,5 mm) 377

4 K0422 Kuličkové klouby s vnitřním závitem D Materiál: Ocel nebo nerez L1 T Provedení: Ocel modře chromátovaná, nerezová ocel bez povrchové úpravy. 22 K K a K smontované Ø15 SW 14 Pokyny k objednání: Mají-li být kuličkový kloub a základna dodány ve smontovaném stavu, uveďte prosím objednací číslo kuličkového kloubu a základny s dodatkem smontované. (např. K a K smontované.) Pro přímé upevnění kloubových nožek pomocí standardních šroubů. Kloubové nožky se sestavují z kuličkového kloubu a ze základny. Všechny kuličkové klouby lze kombinovat se všemi základnami. Celková výška kloubové nožky se vypočítá z výšky šestihranu + 22,5 mm. (Celková výška kloubové nožky = L1 + 22,5 mm) KIPP Kuličkové klouby s vnitřním závitem Objednací číslo Objednací číslo D L1 T Hmotnost Ocel Nerez cca kg 378 K K M6 7,5 10 0,020 K K M8 7,5 10 0,020

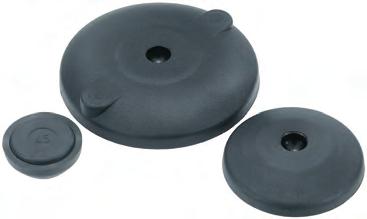

5 K0415 Kruhové základny ke kloubovým nožkám plastové Provedení A bez otvoru pro našroubování, bez protiskluzové podložky Provedení B bez otvoru pro našroubování, s protiskluzovou podložkou ØD od základny Ø 80 Materiál: Kruhová základna z termoplastu zesíleného skelnými vlákny. Protiskluzová podložka z termoplastického elastomeru. Provedení: Černá. K K a K smontované 17 Provedení C s otvorem pro našroubování (uzavřeným) bez protiskluzové podložky Ø9 A ØD 18 Provedení D s otvorem pro našroubování (uzavřeným) s protiskluzovou podložkou 20 Pokyny k objednání: Má-li být kruhová základna dodána již smontována s rektifikačním šroubem nebo kuličkovým kloubem, je třeba příslušná objednací čísla doplnit poznámkou smontované. (např. K a K smontované.) Kloubové nožky se skládají z kruhové základny a rektifikačního šroubu nebo kuličkového kloubu. Každou základnu lze kombinovat s libovolným rektifikačním šroubem, resp. kuličkovým kloubem. Gumová protiskluzová podložka absorbuje vibrace a zabraňuje uvolnění nebo sklouznutí kloubové nožky. Příslušné rektifikační šrouby viz K0421. Příslušné kuličkové klouby viz K0422. KIPP Kruhové základny ke kloubovým nožkám, plastové Objednací číslo Objednací číslo D Zatížitelnost Provedení A Provedení B max. kn K K K K K K K K K K K K K K Objednací číslo Objednací číslo D A Zatížitelnost Provedení C Provedení D max. kn K K K K K K

6 K0416 Kruhové základny ke kloubovým nožkám ze zinkové slitiny nebo z nerezu Provedení A bez otvoru pro našroubování, bez protiskluzové podložky Provedení B bez otvoru pro našroubování, s protiskluzovou podložkou Materiál: Kruhová základna tlakový zinkový odlitek nebo nerezová ocel Protiskluzová plocha z termoplastického elastomeru. ØD 18 od základny Ø Provedení: Kruhová základna ze zinkové slitiny, černě komaxitované.kruhová základna z nerezu bez povrchové úpravy. K K a K smontované Pokyny k objednání: Má-li být kruhová základna dodána již smontována s rektifikačním šroubem nebo kuličkovým kloubem, je třeba příslušná objednací čísla doplnit poznámkou smontované. (např. K a K smontované.) Provedení C s otvorem pro našroubování (otevřeným) bez protiskluzové podložky Ø9 Provedení D s otvorem pro našroubování (otevřeným) s protiskluzovou podložkou Kloubové nožky se skládají z kruhové základny a rektifikačního šroubu nebo kuličkového. Každou základnu lze kombinovat s libovolným rektifikačním šroubem, resp. kuličkovým kloubem. Gumová protiskluzová podložka absorbuje vibrace a zabraňuje uvolnění nebo sklouznutí kloubové nožky. Příslušné rektifikační šrouby viz K0421. Příslušné kuličkové klouby viz K ,5 A ØD 380

7 K0416 Kruhové základny ke kloubovým nožkám ze zinkové slitiny nebo z nerezu KIPP Kruhové základny ke kloubovým nožkám ze zinkové slitiny Objednací číslo Objednací číslo D Zatížitelnost Provedení A Provedení B max. kn K K K K K K K K K K K K K K K K Objednací číslo Objednací číslo D A Zatížitelnost Provedení C Provedení D max. kn K K K K K K KIPP Kruhové základny ke kloubovým nožkám z nerezu Objednací číslo Objednací číslo D Zatížitelnost Provedení A Provedení B max. kn K K K K K K K K K K K K K K K K Objednací číslo Objednací číslo D A Zatížitelnost Provedení C Provedení D max. kn K K K K K K

8 K0654 Kruhové základny s upevňovací konzolou ke kloubovým nožkám, plastové Provedení C s otvorem pro našroubování bez protiskluzové podložky Materiál: Kruhová základna z termoplastu zesíleného skelnými vlákny. Protiskluzová podložka z termoplastického elastomeru Provedení D s otvorem pro našroubování s protiskluzovou podložkou Ø24 Ø24 Ø12,5 Ø12, Provedení: Černá. K K a K smontované Pokyny k objednání: Má-li být kruhová základna dodána již smontována s rektifikačním šroubem nebo kuličkovým kloubem, je třeba příslušná objednací čísla doplnit poznámkou smontované. (např. K a K smontované.) Kloubové nožky se skládají z kruhové základny a rektifikačního šroubu nebo kuličkového. Každou základnu lze kombinovat s libovolným rektifikačním šroubem, resp. kuličkovým kloubem. Gumová protiskluzová podložka absorbuje vibrace a zabraňuje uvolnění nebo sklouznutí kloubové nožky. Příslušné rektifikační šrouby viz K0421. Příslušné kuličkové klouby viz K Ø80 KIPP Kruhové základny s upevňovací konzolou ke kloubovým nožkám, plastové Objednací číslo Provedení Zatížitelnost Hmotnost max. kn cca kg 382 K C 10 0,060 K D 10 0,101

9 K0417 Kruhové základny s upevňovací konzolou ke kloubovým nožkám, ze zinkové slitiny 18 Provedení C s otvorem pro našroubování bez protiskluzové podložky Ø14 11,3 Materiál: Kruhové základny ze zinkové slitiny. Protiskluzová podložka z termoplastického elastomeru. Provedení: Kruhové základny černě komaxitované. K K a K smontované Pokyny k objednání: Má-li být kruhová základna dodána již smontována s rektifikačním šroubem nebo kuličkovým kloubem, je třeba příslušná objednací čísla doplnit poznámkou smontované. (např. K a K smontované.) 20 Provedení D s otvorem pro našroubování s protiskluzovou podložkou 65 Ø Ø80 11,3 Kloubové nožky se skládají z kruhové základny a rektifikačního šroubu nebo kuličkového. Každou základnu lze kombinovat s libovolným rektifikačním šroubem, resp. kuličkovým kloubem. Gumová protiskluzová podložka absorbuje vibrace a zabraňuje uvolnění nebo sklouznutí kloubové nožky. Příslušné rektifikační šrouby viz K0421. Příslušné kuličkové klouby viz K0422. KIPP Kruhové základny s upevňovací konzolou ke kloubovým nožkám, ze zinkové slitiny Objednací číslo Provedení Zatížitelnost Hmotnost max. kn cca kg K C 30 0,399 K D 30 0,

10 K0418 Kruhové základny ke kloubovým nožkám z nerezu Nerezová ocel Jádro PA Materiál: Základna nerezová Jádro termoplast PA. Gumová podložka TPE Ø D Gumová podložka Provedení: Kruhová základna bez povrchové úpravy. Gumová vložka je světle šedá, těsnící. Tvrdost 70 Shore A. Rozsah použití od -20 C do +100 C. K K a K smontované Pokyny k objednání: Má-li být kruhová základna dodána již smontována s rektifikačním šroubem nebo kuličkovým kloubem, je třeba příslušná objednací čísla doplnit poznámkou smontované. (např. K a K smontované.) Nerezové kruhové nožky se vyznačují gumovou podložkou spojenou s nerezovou základnou a jádrem. Gumová podložka je odolná proti oleji a vodě (do 60 C). Navíc je antibakteriální a antimikrobiální, takže se dá použít i v potravinářském průmyslu. Kloubové nožky se skládají z kruhové základny a rektifikačního šroubu nebo kuličkového kloubu. Každou základnu lze kombinovat s libovolným rektifikačním šroubem, resp. kuličkovým kloubem. Příslušné rektifikační šrouby viz K0421. Příslušné kuličkové klouby viz K0422. KIPP Kruhové základny ke kloubovým nožkám z nerezu Objednací číslo D Zatížitelnost Hmotnost max. kn cca kg 384 K ,5 7 0,075 K ,5 7 0,150 K ,5 7 0,220

11 Pro poznámky 385

12 Technické pokyny ke kloubovým nožkám a kruhovým základnám s tlumením kmitání Vlastní kmitočet: Každá odpružovaná hmota, jako je např. stroj nebo zařízení umístěné na kloubových nohách nebo tlumičích vibrace, kmitá dle nárazového buzení vlastním kmitočtem (rezonanční kmitočet). Z vedlejšího schématu (obr. 1) lze odečíst vlastní kmitočet materiálu Sylomer V12, stlačeného různými silami. Optimální meze použití se nachází při stlačení silou 0,4 N/mm2, maximální stlačení 0,6 N/mm2 se nesmí překračovat. Rušivý kmitočet: Kmitočet vycházející ze stroje nebo zařízení se nazývá rušivým kmitočtem. Účinné tlumení kmitočtu závisí na rušivém kmitočtu (kmitočet, který je nutné tlumit) a vlastního kmitočtu tlumicího prvku. Čím větší je rozdíl mezi vlastním kmitočtem a rušivým kmitočtem, o to lepší je tlumení. Tlumicího účinku je dosahováno teprve tehdy, když je rušivý kmitočet vyšší, než vlastní kmitočet tlumicího prvku vynásobený druhou odmocninou ze dvou. Statické plošné zatížení Abb.1 N/mm Příklad výpočtu: Vlastní kmitočet Hz Kruhová základna: Zatížení: M12, D1=30,5 300N Tlak: Kruhová základna: Zatížení: Tlak: F = 300 N A 529,5 mm 2 M16, D1=40,5 300N F = 300 N A 1087,2 mm 2 = 0,57 N/mm 2 > 0,4 N/mm 2 = 0,28 N/mm 2 < 0,4 N/mm 2 Je nutné zvolit kruhovou základnu M16, protože tlak obnáší 0,4 N/mm 2. Z obr. 1 vyplývá proto při tlaku o 0,28 N/mm 2 vlastní kmitočet o 21 Hz. Při rušivé frekvenci o 44 Hz se dosáhne tlumicího účinku o 69% (obr. 2). Rušivý kmitočet Abb.2 Hz D = 40 db (99%) D = 30 db (97%) D = 20 db (90%) D = 10 db (69%) D = 0 db (0%) Hz 21 Vlastní kmitočet 386

13 K0419 Kruhové základny ke kloubovým nožkám s tlumením vibrací Rektifikační šroub K0421 Materiál: Kruhová základna ze zinkové slitiny nebo nerezová Tlumicí deska z elastomeru PUR (Sylomer V12). Ø 16 Ø D1 Ø D H 18 Tlumící destička Provedení: Kruhová základna z tlakově litého zinku, černě komaxitováno. Základna z nerezové oceli bez povrchové úpravy. Tlumicí deska šedá, lepená, neklouzavá. Rozsah použití od -30 C až do +70 C. K K a K smontované Pokyny k objednání: Má-li být kruhová základna dodána již smontována s rektifikačním šroubem nebo kuličkovým kloubem, je třeba příslušná objednací čísla doplnit poznámkou smontované. (např. K a K smontované.) KIPP Kruhové základny ke kloubovým nožkám ze zinkové slitiny Hodnoty zatížitelnosti udané v tabulce jsou jen doporučením, jakému nejvyššímu stálému statickému zatížení může být tlumicí prvek vystaven. Toto statické zatížení odpovídá plošnému tlaku 0,4 N/mm², při kterém materiál optimálně docílí svých tlumících vlastností. Přitom je zohledněno, že při dynamickém zatížení dochází k další zátěži, až na hodnotu tlaku 0,6 N/mm². Tlumicí deska absorbuje vibrace a zabraňuje skluzu kloubové nožky. Kloubové nožky se skládají z kruhové základny a rektifikačního šroubu nebo kulièkového kloubu. Každou základnu lze kombinovat s libovolným rektifikačním šroubem, resp. kuličkovým kloubem. Příslušné rektifikační šrouby viz K0421. Příslušné kuličkové klouby viz K0422. Objednací číslo D D1 H Zatížitelnost (při tlaku (při stlačení 0,4, N/mm²) 0 / 0,4 / 0,6 N/mm²) N K ,5 7 / 5,9 / 4,8 62 K ,5 7 / 5,9 / 4,8 212 K / 5,9 / 4,8 433 K / 5,9 / 4,8 614 KIPP Kruhové základny ke kloubovým nožkám z nerezu Objednací číslo D D1 H Zatížitelnost (při tlaku (při stlačení 0,4, N/mm²) 0 / 0,4 / 0,6 N/mm²) N K ,5 7 / 5,8 / 4,9 212 K ,5 7 / 5,8 / 4,9 435 K / 5,8 / 4,9 705 K / 5,8 / 4,

14 K0670 Nožky s tlumením vibrací Ø25 Materiál: Kruhová základna ocelová. Tlumicí deska z elastomeru PUR (Sylomer V12). H Provedení: Kruhová základna modře chromátovaná. Tlumicí deska šedá, lepená, neklouzavá. Rozsah použití od -30 C až do +70 C. Ø16 H1 Tlumící destička K Hodnoty zatížitelnosti udané v tabulce jsou jen doporučením, jakému nejvyššímu stálému statickému zatížení může být tlumicí prvek vystaven. Toto statické zatížení odpovídá plošnému tlaku 0,4 N/mm², při kterém materiál optimálně docílí svých tlumících vlastností. Přitom je zohledněno, že při dynamickém zatížení dochází k další zátěži, až na hodnotu tlaku 0,6 N/mm². Tlumicí deska absorbuje vibrace a zabraňuje uvolnění nebo sklouznutí talíře. KIPP Nožky s tlumením vibrací 388 Objednací číslo D D1 D2 H H1 Zatížitelnost (při tlaku (při stlačení 0,4, N/mm²) 0 / 0,4 / 0,6 N/mm²) N K ,5 5, / 2,8 / 1,9 212 K ,5 6, / 2,8 / 1,9 435 K / 2,8 / 1,9 705 K / 2,8 / 1,9 1372

15 Technické pokyny pro stavěcí nožky Modulární sestavení stavitelné nožky Použití: Nožky jsou koncipovány modulárně. Jednotlivé komponenty lze dle případu použití individuálně kombinovat. Stavitelné nožky nachází tak své využití u přístrojů, různých zařízení až po nábytkářský průmysl. Modulární výstavba: Nožky se skládají ze dvou částí: z kruhové základny a z rektifikačního šroubu. Každá základna je kombinovatelná s každým z příslušných rektifikačních šroubů (viz obr. 1). Výška stavitelné nožky: Minimální výška stavitelné nožky obnáší, nezávisle na velikosti kruhové základny nebo rektifikačního šroubu vždy minimální výšku H = 30 mm (viz. obr. 2). Výška celkové stavitelné nožky se tak vypočítá z délky rektifikačního šroubu + 30 mm. (Celková výška stavitelné nožky = L + 30 mm) Obr. 1 Obr. 1 průměr rektifikačního šroubu M12 M20 H=30 mm Úhel vychýlení rektifikačního šroubu: 8 průměr kruhové základny 60 mm 125 mm Montáž: Rektifikační šroub ustavit do příslušné základny a upevnit spolu s distančním kroužkem, podložkou a šroubem ze spodní strany základny (samovolné uvolnění rektifikačního šroubu ze základny není možné). Průrazem je možné otevřít upevňovací otvory v základně, takže je možné upevnit základnu k podložce. Pokyny k objednání: Mají-li být kruhové základny s rektifikačními šrouby dodány smontované, je třeba k objednacímu číslu připojit poznámku smontované (viz příklad vystavené objednávky na příslušné straně produktů). 389

16 K0427 Rektifikační šrouby ke stavitelným nožkám ocelové nebo nerezové Materiál: Ocel nebo nerez Provedení: Ocel modře chromátováno. Nerez bez povrchové úpravy. K K a K smontované Pokyny k objednání: Mají-li být rektifikační šroub a základna k nožce dodány smontované, uveď te, prosím, objednací číslo rektifikačního šroubu a základny s dodatkem smontované (např. K a K smontované. ) Stavitelné nožky se skládají ze rektifikačního šroubu a kruhové základny. Každý rektifikační šroub je možné kombinovat s jakoukoli z příslušných kruhových základen.celková výška stavitelné nožky se vypočítává z délky rektifikačního šroubu + 30 mm. (Celková výška stavitelné nožky = L + 30 mm) KIPP Rektifikační šrouby ke stavitelným nožkám ocelové nebo nerezové Objednací číslo Objednací číslo D L SW Zatížitelnost Hmotnost Ocel Nerez max. kn cca kg 390 K K M ,7 0,070 K K M ,7 0,094 K K M ,7 0,127 K K M ,7 0,130 K K M ,5 0,112 K K M ,5 0,152 K K M ,5 0,173 K K M ,5 0,235 K K M ,5 0,315 K K M ,3 0,237 K K M ,3 0,255 K K M ,3 0,341 K K M ,3 0,447

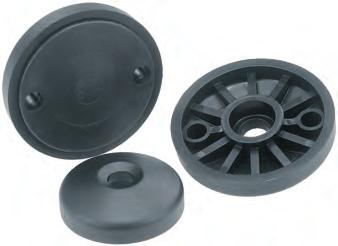

17 K0423 Kruhové základny ke stavitelným nožkám plastové Provedení A bez otvoru pro našroubování, bez protiskluzové podložky Provedení B bez otvoru pro našroubování, s protiskluzovou podložkou ØD od základny Ø 80 Materiál: Kruhová základna z termoplastu zesíleného skelnými vlákny. Protiskluzová podložka z termoplastického elastomeru. Provedení: Černá. K K a K smontované 17 Provedení C s otvorem pro našroubování (uzavřeným) bez protiskluzové podložky Provedení E s otvorem pro našroubování (otevřeným) bez protiskluzové podložky Ø9 Provedení E otevřený otvor 18 Provedení D s otvorem pro našroubování (uzavřeným) s protiskluzovou podložkou Provedení F s otvorem pro našroubování (otevřeným) s protiskluzovou podložkou Provedení F otevřený otvor 20 Pokyny k objednání: Mají-li být kruhová základna a rektifikační šroub dodáy smontované, uveď te, prosím, objednací číslo základny a rektifikačního šroubu s dodatkem smontované (např. K a K smontované. ) Stavitelné nožky se skládají z kruhové základny a rektifikačního šroubu. Každou základnu lze kombinovat s libovolným rektifikačním šroubem. Protiskluzová podložka absorbuje vibrace a zabraňuje uvolnění nebo sklouznutí opěrné nožky. Příslušné rektifikační šrouby viz K0427. A ØD KIPP Kruhové základny ke stavitelným nožkám, plastové Objednací číslo Objednací číslo D Zatížitelnost Provedení A Provedení B max. kn K K K K K K Objednací číslo Objednací číslo Objednací číslo Objednací číslo D A Zatížitelnost Provedení C Provedení D Provedení E Provedení F max. kn K K K K K K K K

18 K0424 Kruhové základny ke stavitelným nožkám plastové, těžké provedení Provedení C s otvorem pro našroubování (uzavřeným) bez protiskluzové podložky Provedení D s otvorem pro našroubování (uzavřeným) s protiskluzovou podložkou Materiál: Kruhová základna z termoplastu zesíleného skelnými vlákny. Protiskluzová podložka z termoplastického elastomeru. 10 Ø14 Provedení: Černá. K K a K smontované H 22 A Ø D H Pokyny k objednání: Mají-li být kruhová základna a rektifikační šroub dodáy smontované, uveď te, prosím, objednací číslo základny a rektifikačního šroubu s dodatkem smontované (např. K a K smontované.) Stavitelné nožky se skládají z kruhové základny a rektifikačního šroubu. Každou základnu lze kombinovat s libovolným rektifikačním šroubem. Protiskluzová podložka absorbuje vibrace a zabraňuje uvolnění nebo sklouznutí opěrné nožky. Příslušné rektifikační šrouby viz K0427. KIPP Kruhové základny ke stavitelným nožkám, plastové, těžké provedení Objednací číslo Provedení D A H Zatížitelnost Hmotnost max. kn cca kg 392 K C ,234 K C ,344 K D ,322 K D ,566

19 Pro poznámky 393

20 K0425 Kruhové základny ke stavitelným nožkám ze zinkové slitiny nebo z nerezu Provedení A bez otvoru pro našroubování, bez protiskluzové podložky 18 Provedení B bez otvoru pro našroubování, s protiskluzovou podložkou Ø9 Ø D Materiál: Kruhová základna tlakový zinkový odlitek nebo nerezová ocel Protiskluzová plocha z termoplastického elastomeru. Kruhová základna ze zinkové slitiny nebo nerezová Protiskluzová podložka z termoplastického elastomeru. Provedení C s otvorem pro našroubování (otevřeným) bez protiskluzové podložky od základny Ø 80 Provedení D s otvorem pro našroubování (otevřeným) s protiskluzovou podložkou Provedení: Kruhová základna ze zinkové slitiny, černě komaxitované. Kruhová základna nerezová bez povrchové úpravy. K K a K smontované Pokyny k objednání: Mají-li být kruhová základna a rektifikační šroub dodány smontované, uveď te, prosím, objednací číslo základny a rektifikačního šroubu s dodatkem smontované (např. K a K smontované.) Stavitelné nožky se skládají z kruhové základny a rektifikačního šroubu. Každou základnu lze kombinovat s libovolným rektifikačním šroubem. Protiskluzová podložka absorbuje vibrace a zabraňuje uvolnění nebo sklouznutí opěrné nožky. Příslušné rektifikační šrouby viz K A Ø D 394

21 K0425 Kruhové základny ke stavitelným nožkám ze zinkové slitiny nebo z nerezu KIPP Kruhové základny ke stavitelným nožkám ze zinkové slitiny Objednací číslo Objednací číslo D Zatížitelnost Provedení A Provedení B max. kn K K K K K K K K K K K Objednací číslo Objednací číslo D A Zatížitelnost Provedení C Provedení D max. kn K K K K KIPP Kruhové základny ke stavitelným nožkám z nerezu Objednací číslo Objednací číslo D Zatížitelnost Provedení A Provedení B max. kn K K K K K K Objednací číslo Objednací číslo D A Zatížitelnost Provedení C Provedení D max. kn K K K K

22 K0426 Kruhové základny s upevňovací konzolou ke stavitelným nožkám ze zinkové slitiny Provedení C s otvory pro našroubování bez protiskluzové podložky Materiál: Kruhová základny ze zinkové slitiny. Protiskluzová podložka z termoplastického elastomeru. Provedení: Kruhové základny černě komaxitované. K K a K smontované Provedení D s otvory pro našroubování s protiskluzovou podložkou Pokyny k objednání: Mají-li být kruhová základna a rektifikační šroub dodány smontované, uveď te, prosím, objednací číslo základny a rektifikačního šroubu s dodatkem smontované (např. K a K smontované.) Stavitelné nožky se skládají z kruhové základny a rektifikačního šroubu. Každou základnu lze kombinovat s libovolným rektifikačním šroubem. Protiskluzová podložka absorbuje vibrace a zabraňuje uvolnění nebo sklouznutí opěrné nožky. Příslušné rektifikační šrouby viz K0427. KIPP Kruhové základny s upevňovací konzolou ke stavitelným nožkám ze zinkové slitiny Objednací číslo Provedení Zatížitelnost Hmotnost max. kn cca kg 396 K C 35 0,400 K D 35 0,435

23 Pro poznámky 397

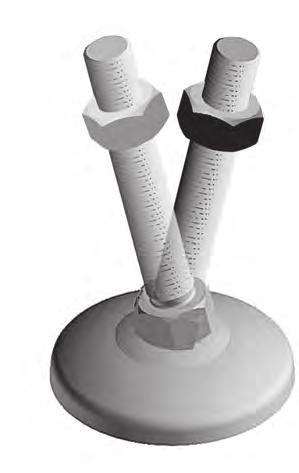

24 Technické upozornění pro stavěcí nožky ECO-Line Modulární sestavení stavitelné nožky ECO-Line Použití: Stavitelné nožky ECO-line jsou koncipovány modulárně. Jednotlivé komponenty jsou podle potřeby individuálně kombinovatelné. Rektifikační šroub se na základnu nešroubuje, nýbrž se nerozebíratelně nalisuje. Stavitelné nožky nachází využití na přístrojích, různých zařízeních a dokonce v nábytkářském průmyslu. Montáž: Základnu nasadit na rektifikační šroub a zalisovací kolík nalisovat až k osazení (vyloučeno je samovolné uvolnění rektifikačního šroubu ze základny). Modulární výstavba: Nožky se skládají ze dvou částí: z kruhové základny a z rektifikačního šroubu. Každá základna je kombinovatelná s každým z příslušných rektifikačních šroubů (viz obr. 1). Obr. 1 Kolík pro zalisování s osazením Obr. 1 průměr rektifikačního šroubu M8 M16 Úhel vychýlení rektifikačního šroubu: 10 průměr základny 30 mm 50 mm Pokyny k objednání: Mají-li být kruhové základny s rektifikačními šrouby dodány smontované, je třeba k objednacímu číslu připojit poznámku smontované (viz příklad vystavené objednávky na příslušné straně produktů). 398

25 K0429 Rektifikační šrouby ke stavitelným nožkám ECO-Line ocelové nebo nerezové Materiál: Ocel nebo nerez Provedení: Ocel modře chromátováno. Nerez bez povrchové úpravy. K K a K smontované Pokyny k objednání: Mají-li být rektifikační šroub a základna k nožce dodány smontované, uveď te, prosím, objednací číslo rektifikačního šroubu a základny s dodatkem smontované (např. K a K smontované.) KIPP Rektifikační šrouby ke stavitelným nožkám ECO-Line ocelové nebo nerezové Stavitelné nožky ECO-Line se skládají z rektifikačního šroubu a kruhové základny. Každý rektifikační šroub je možné kombinovat s jakoukoli z příslušných kruhových základen. Objednací číslo Objednací číslo D L L1 SW Zatížitelnost Hmotnost Ocel Nerez max. kn cca kg K K M ,5 13 3,5 0,012 K K M ,5 13 3,5 0,017 K K M ,5 13 3,5 0,020 K K M ,5 13 3,5 0,026 K K M ,5 13 3,5 0,029 K K M ,5 13 3,5 0,035 K K M ,5 13 3,5 0,041 K K M ,7 0,022 K K M ,7 0,030 K K M ,7 0,035 K K M ,7 0,044 K K M ,7 0,049 K K M ,7 0,058 K K M ,7 0,069 K K M ,7 0,034 K K M ,7 0,044 K K M ,7 0,051 K K M ,7 0,065 K K M ,7 0,072 K K M ,7 0,086 K K M ,7 0,100 K K M , ,5 0,115 K K M , ,5 0,165 K K M , ,5 0,

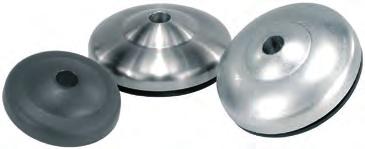

26 K0428 Kruhové základny ke stavitelným nožkám ECO line ze zinkové slitiny, nerezu nebo plastové Provedení A bez protiskluzové podložky Provedení B s protiskluzovou podložkou Materiál: Kruhové základny z termoplastu, zinkové slitiny nebo nerezu Protiskluzová podložka z termoplastického elastomeru. Provedení: Kruhová základna z černého termoplastu. Kruhová základna ze zinkové slitiny modře pozinkováno.kruhová základna z nerezu bez povrchové úpravy. K K a K smontované Pokyny k objednání: Mají-li být základna a rektifikační šroub dodány smontované, uveď te, prosím, objednací číslo základny a rektifikačního šroubu s dodatkem smontované (např. K a K smontované.) Stavitelné nožky ECO-Line se skládají z kruhové základny a rektifikačního šroubu. Každou základnu lze kombinovat s libovolným rektifikačním šroubem. Protiskluzová podložka absorbuje vibrace a zabraňuje uvolnění nebo sklouznutí opěrné nožky. Příslušné rektifikační šrouby viz K0429. KIPP Kruhové základny ke stavitelným nožkám ECO-Line ze zinkové slitiny Objednací číslo Provedení D H Zatížitelnost max. kn 400 K A 30 11,5 16 K A K A 50 14,5 20 K B 30 13,5 16 K B 40 14,5 18 K B 50 17,5 20

27 K0428 Kruhové základny ke stavitelným nožkám ECO line ze zinkové slitiny, nerezu nebo plastové KIPP Kruhové základny ke stavitelným nožkám ECO-Line z nerezu Objednací číslo Provedení D H Zatížitelnost max. kn K A 30 11,5 22 K A K A 50 14,5 26 K B 30 13,5 22 K B 40 14,5 24 K B 50 17,5 26 KIPP Kruhové základny ke stavitelným nožkám ECO-Line, plastové Objednací číslo Provedení D H Zatížitelnost max. kn K A 30 11,5 15 K A K A 50 14,5 15 K B 30 13,5 15 K B 40 14,5 15 K B 50 17,

28 K0669 Rektifikační šrouby ke stavitelným nožkám ocelové nebo nerezové 15 D Materiál: Ocel nebo nerez Provedení: Ocel pozinkovaná. Nerez bez povrchové úpravy. L K K a K namontované SW KIPP Rektifikační šrouby ke stavitelným nožkám z oceli nebo nerezové oceli Pokyny k objednání: Má-li být rektifikační šroub a kruhová základna k nožce dodána smontovaném stavu, uveď te, prosím, objednací číslo rektifikačního šroubu a základny s dodatkem smontované. (z.b. K a K smontované). Stavitelné nožky se skládají ze rektifikačního šroubu a kruhové základny. Každý rektifikační šroub je možné kombinovat s jakoukoli z příslušných kruhových základen. Objednací číslo Objednací číslo D L SW Zatížitelnost Ocel Nerez max. kn 402 K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M K K M

29 K0672 Kruhové základny ke stavitelným nožkám z oceli nebo nerezové oceli Provedení A Provedení B Materiál: Kruhové základny ocel nebo nerezová ocel Ø80 4 X Ø125 Ø100 5 Ø9 X Provedení: Ocel chromovaná. Nerezová ocel provedení A a B, leštěná. Nerezová ocel provedení C a D otryskáno skleněnými perličkami. K K a K smontováno Provedení C Provedení D Pokyny k objednání: Mají-li být rektifikační šroub a základna k nožce dodány smontované, uveďte, prosím, objednací číslo rektifikačního šroubu a základny s dodatkem smontované (např. K a K smontované) Stavitelné nožky se skládají z kruhové základny a rektifikačního šroubu. Každou základnu lze kombinovat s libovolným rektifikačním šroubem. Příslušné rektifikační šrouby viz K X X X při velikosti vřetena: Provedení A, C, D : M8/M10 = 31 mm M12 = 32 mm M16 = 36 mm M20 = 39 mm Provedení B : M8/M10 = 46 mm M12 = 48 mm M16 = 51 mm M20 = 54 mm KIPP Kruhové základny ke stavitelným nožkám z oceli nebo nerezové oceli Objednací číslo Objednací číslo Provedení Zatížitelnost Ocel Nerez max. kn K K A 20 K K B 40 K K C 20 K K D

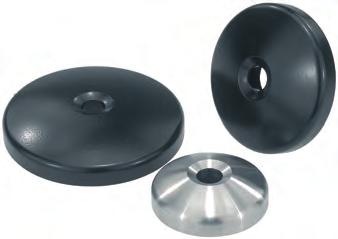

30 K0673 Kruhové základny ke stavitelným nožkám s pryžovou dosedací plochou, z oceli nebo z nerezové oceli 15 Materiál: Kruhové základny z oceli Pryžová dosedací plocha NBR, 70 Shore A. Provedení: Ocel chromovaná. Nerezová ocel leštěná. K K a K smontované Pokyny k objednání: Mají-li být rektifikační šroub a základna k nožce dodány smontované, uveďte, prosím, objednací číslo rektifikačního šroubu a základny s dodatkem smontované (např. K a K smontované). D H1 X Stavitelné nožky se skládají z kruhové základny a rektifikačního šroubu. Každou základnu lze kombinovat s libovolným rektifikačním šroubem. Příslušné rektifikační šrouby viz K0669. D = 80 : X při velikosti vřetena: M8/M10 = 37 mm M12 = 38 mm M16 = 42 mm M20 = 45 mm D = 100 : X při velikosti vřetena: M8/M10 = 39 mm M12 = 40 mm M16 = 44 mm M20 = 47mm KIPP Kruhové základny ke stavitelným nožkám s pryžovou dosedací plochou, z oceli nebo z nerezové oceli Objednací číslo Objednací číslo D H1 Zatížitelnost Ocel Nerez max. kn 404 K K ,5 K K

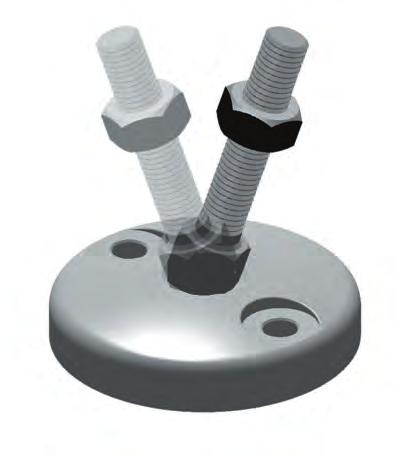

31 K0739 Stavěcí nohy z oceli nebo nerezové oceli Provedení A Provedení B 10 D1 10 D1 H1 L D SW H H1 L H D SW Ø15 7 Materiál, provedení: Kruhové základny pro nohy z oceli, pozinkované nebo z nerezové oceli, leštěné. Závitová vřetena z oceli, pozinkovaná nebo z nerezové oceli, bez povrchové úpravy. Pryžová dosedací plocha (NBR) 80 Shore, navulkanizovaná, černá. K x50 (je třeba uvést délku L) Stavěcí nohy z oceli nebo z nerezové oceli s otočně uloženým závitovým vřetenem a s pryžovou dosedací plochou. Masivní pryžová dosedací plocha je díky vulkanizaci pevně spojena s plechovým talířem. Pryžová dosedací plocha má vynikající přilnavost k povrchu. Izoluje zvuky šířící se hmotou a ztěžuje přenos chvění a rázů na podlahu. 30 Hodnoty zatížení uvedené v tabulce se zakládají na sérii pokusů, při nichž statické zatížení působilo kolmo na talíř uprostřed vřetene. Radiálně působící síly, jako jsou vibrace nebo jiné kmitavé efekty, ovlivňují zatížitelnost a nejsou u uvedených hodnot zohledněny. A U noh z nerezové oceli je otvor klíče od velikosti vřetene M16 proveden jako dvojhran. Dodáváno s vhodnou maticí. KIPP Stavěcí nohy z oceli nebo nerezové oceli Objednací číslo Objednací číslo Materiál A D D1 H H1 SW L Zatížitelnost Provedení A Provedení B max. kn K X K X ocel -/54 80 M / K X K X ocel -/54 80 M /100/ K X K X ocel -/54 80 M /100/ K X K X ocel -/54 80 M / K X K X ocel -/54 80 M /100/150/ K X K X ocel -/ M , /100/150/200/ K X K X ocel -/ M , /150/200/ K X K X nerezová ocel -/54 80 M /75/100/ K X K X nerezová ocel -/54 80 M /75/100/125/ K X K X nerezová ocel -/54 80 M /100/125/150/ K X K X nerezová ocel -/54 80 M /100/125/150/ K X K X nerezová ocel -/54 80 M /100/125/150/175/200/ K X K X nerezová ocel -/ M /100/125/150/175/ K X K X nerezová ocel -/ M /125/150/175/

32 K0741 Stavěcí nohy z nerezové oceli pro hygienické prostředí Nerezová ocel 10 D1 Materiál, provedení: Kruhové základny pro nohy z nerezové oceli , leštěné. Závitová vřetena z nerezové oceli , bez povrchové úpravy. Pryžová dosedací plocha a pryžové těsnění (EPDM), šedé. H rozsah nastavení D2 SW1 SW L K X143 (je třeba uvést délku L) Stavěcí noha má seřizovací pouzdro, které pokrývá části závitu. Uvnitř pouzdra je vložen O-kroužek. O-kroužek zabraňuje vniknutí nečistot. Tato stavěcí noha je na přechodu mezi nohou a závitovým vřetenem dodatečně vybavena šedým těsněním EPDM. Tím jsou splněny přísné zákonné hygienické normy. Díky oblému tvaru a utěsněnému přechodu mezi nohou a závitem lze nohu snadno čistit. H H1 EPDM vyhovuje směrnicím, které jsou uvedeny v normách USDA pro pryžové výrobky. D Stavěcí nohy z nerezové oceli pro hygienické prostředí obdržely Equipment Acceptance Certificate USDA (US-Department of Agriculture). Hodnoty zatížení uvedené v tabulce se zakládají na sérii pokusů, při nichž statické zatížení působilo kolmo na talíř uprostřed vřetene. Radiálně působící síly, jako jsou vibrace nebo jiné kmitavé efekty, ovlivňují zatížitelnost a nejsou u uvedených hodnot zohledněny. KIPP Stavěcí nohy z nerezové oceli pro hygienické prostředí Objednací číslo D D1 D2 H H1 H2 SW SW1 L Zatížitelnost Hmotnost max. kn cca kg K X M ,552 K X M ,735 K X M ,706 K X M ,899 K X M ,005 K X M ,065 K X M ,248 K X M ,

33 K0742 Kloubové nohy ocel Provedení A bez protiskluzové podložky 30 D1 Provedení B s protiskluzovou podložkou 30 D1 Materiál, provedení: Kruhové základny pro nohy z oceli, žlutý lak. Závitové vřeteno z oceli, zinkováno. Protiskluzová podložka (NBR) 70 Shore, černá. K x25 (je třeba uvést délku L) H1 L H SW H1 L H SW Vysoce zatížitelné kloubové nohy z oceli se žlutě lakovanou základnou, alternativně s protiskluzová podložkou. Protiskluzová podložka absorbuje vibrace a zabraňuje skluzu kloubové nohy. Hodnoty zatížení uvedené v tabulce se zakládají na sérii pokusů, při nichž statické zatížení působilo kolmo na talíř uprostřed vřetene. Radiálně působící síly, jako jsou vibrace nebo jiné kmitavé efekty, ovlivňují zatížitelnost a nejsou u uvedených hodnot zohledněny. D S D Dodáváno s vhodnou maticí. KIPP Kloubové nohy z oceli Objednací číslo Objednací číslo D D1 H H1 S SW L Zatížitelnost Provedení A Provedení B max. kn K X K X 50 M / /50/75/100/ K X K X 50 M / /50/75/100/ K X K X 50 M / /50/75/100/ K X K X 65 M / /75/100/125/ K X K X 65 M / /75/100/125/150/ K X K X 80 M16 19,5 33 -/ /75/100/125/150/175/ K X K X 80 M20 19,5 36 -/ /100/125/150/175/ K X K X 100 M / /75/100/125/150/175/ K X K X 100 M / /100/125/150/175/ K X K X 100 M / /100/125/150/175/

34 Pro poznámky 408

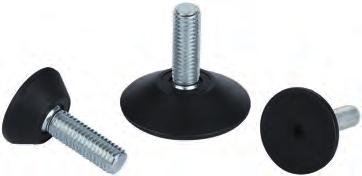

35 K0674 Stavitelné nožky kruhové D1 Materiál, provedení: Polyamid, černý. Šroub ocel, zinkovaná. H L K x020 (je třeba uvést délku L) Stavitelná nožka s křížovou drážkou ve dně kruhové základny jako montážní pomůckou. Tuhé provedení. D KIPP Stavitelné nožky kruhové Objednací číslo D D1 H L Zatížitelnost max. kn (jen při statickém zatížení) K X 30 M /30 3 K X 30 M /20/25/30/40 3 K X 30 M /30/35 3 K X 47 M /20/30/40 4 K X 47 M /30/

36 K0675 Stavitelné nožky kruhové s šestihranem D1 Materiál, provedení: Polyamid, černý. Šroub ocel, zinkovaná. K x020 (je třeba uvést délku L) L Stavitelná nožka se šestihranem a křížovou drážkou ve dně kruhové základny jako montážní pomůckou. Tuhé provedení. H D SW KIPP Stavitelné nožky kruhové s šestihranem 410 Objednací číslo D D1 H SW L Zatížitelnost max. kn (jen při statickém zatížení) K X 30 M /30 3 K X 30 M /20/25/30/40 3 K X 47 M /20/30/40 4 K X 47 M /30 4

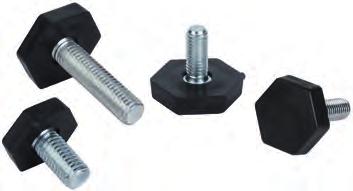

37 K0676 Stavitelné nožky s šestihranem D1 Materiál, provedení: Polyetylén, černý. Šroub ocel, zinkovaná. L H K x020 (je třeba uvést délku L) Stavitelná nožka s šestihrannou dosedací plochou. Tuhé provedení. SW KIPP Stavitelné nožky s šestihranem Objednací číslo D1 H SW L Zatížitelnost max. kn (jen při statickém zatížení) K X M /30/40/50 1,5 K X M /30/40/50 3 K X M6 7, /30/40/50 1,5 K X M8 7, /30/40/50 3 K X M10 7, /30 4 K X M /30/40/50 3 K X M /

38 K0677 Stavitelné nožky s rýhovanou kruhovou základnou D1 Materiál, provedení: Polyamid, černý. Šroub ocel, zinkovaná. K x016 (je třeba uvést délku L) L Stavitelná nožka s rýhovanou dosedací plochou. Tuhé provedení. H D KIPP Stavitelné nožky s rýhovanou kruhovou základnou 412 Objednací číslo D D1 H L Zatížitelnost max. kn (jen při statickém zatížení) K X 28,5 M5 9,3 16/20/25/40 2 K X 28,5 M6 9,3 16/20/30/40/50 3,5 K X 28,5 M8 9,3 16/20/30/40/50/60/80 4,5

39 K0678 Stavitelné nožky bez otvorem D1 s otvorem D1 Materiál, provedení: Kruhová základna pro nožky a rektifikační šroub z oceli, zinkováno. K x016 (je třeba uvést délku L) L L Rektifikační šroub je s kruhovou základnou slisován otočně. H H D D D2 SW A KIPP Stavitelné nožky Objednací číslo Objednací číslo A D D1 D2 H SW L Zatížitelnost bez otvoru s průchozím otvorem max. kn (jen při statickém zatížení) K X K X -/24,3 30 M8 -/ /20/30/40/50 2,5 K X K X -/24,3 30 M10 -/4 12, /20/30/40/50/60 3,5 K X K X -/30 40 M8 -/ /20/30/40/50 2,5 K X K X -/30 40 M10 -/ /20/30/40/50/60 3,5 K X K X -/35 50 M8 -/5,5 12, /20/30/40/50 2,5 K X K X -/35 50 M10 -/5, /20/30/40/50/60 3,5 K X K X -/46 60 M8 -/5,5 13, /20/30/40/50 2,5 K X K X -/46 60 M10 -/5, /20/30/40/50/60 3,5 413

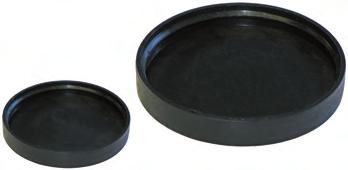

40 K0679 Čepičky pro stavitelné nožky Materiál, provedení: PE, černý. K Čepičky chrání dosedací plochy před poškrábáním. H D KIPP Čepičky pro stavitelné nožky Objednací číslo pro kruhové základny o Ř D H Hmotnost cca g 414 K ,8 4,8 1,16 K ,8 6,3

41 K0687 Strojní nožky Provedení A bez zajištění proti odtržení F1 se zajištěním proti odtržení D D1 H F1 Materiál, provedení: Kovové díly z pozinkované oceli, pevnost 5.6 Elastomer přírodní kaučuk, tvrdost střední, 60 Shore A K D2 B Strojní nožky jsou osvědčené, univerzálně použitelné prvky pro elastické uložení strojů všeho druhu. Strojní nožky nacházejí uplatnění všude tam, kde je nutné vyhnout se velkým horizontálním pohybům. Jejich horizontální tuhost je ve všech směrech větší než tuhost vertikální. Při správném použití zabraňují vynikajícím způsobem šíření otřesů a hluku. L Provedení B bez zajištění proti odtržení F1 se zajištěním proti odtržení Speciálně pro případy použití, u nichž je nutno počítat s tahovými silami (např. v lodním stavitelství), se nabízejí strojní nožky s pojistkou proti odtržení. D D1 H Uvedené údaje o zatížení jsou směrné hodnoty pro statické zatížení při tvrdosti pryže 60 Shore A. F1 Na vyžádání: Strojní nožky s tvrdostí pryže 40 nebo 70 Shore A. D2 A L KIPP Strojní nožky Objednací číslo Objednací číslo Provedení A B D D1 D2 H L F1 bez zajištění proti odtržení se zajištěním proti odtržení (N) K K A M10 8, K K A M K K A M12 10, K K A M12 12, K K B M16 12,

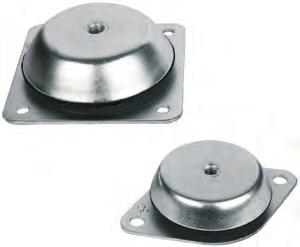

42 K0686 Kloboučkové prvky Typ H2 F1 D D1 D2 Materiál, provedení: Kovové díly z pozinkované oceli, pevnost 5.6 Elastomer přírodní kaučuk, tvrdost 40 nebo 60 Shore A. K A H D3 od D = 130 mm A D3 B Kloboučkové prvky jsou vysoce elastické jak v radiálním, tak i v axiálním směru a poskytují tak vynikající izolaci vůči rázům. Speciální tvarování kloboučkových prvků umožňuje izolaci zvuku a vibrací strojů a agregátů s nízkou vlastní frekvencí. Hodí se speciálně k uložení citlivých nástrojů a malých přístrojů. Prvky nesmějí být zatěžovány tahem. Teplotní odolnost -30 C až +80 C. L L KIPP Kloboučkové prvky Typ H2 Objednací číslo Provedení A B D D1 D2 D3 H L F1 Hmotnost (N) cca kg 416 K Tvrdost 40 Shore A M ,030 K Tvrdost 40 Shore A M ,067 K Tvrdost 40 Shore A M ,148 K Tvrdost 40 Shore A M10 11, ,250 K Tvrdost 40 Shore A M10 11, ,390 K Tvrdost 40 Shore A M12 14, ,020 K Tvrdost 40 Shore A M16 14, ,200 K Tvrdost 60 Shore A M ,030 K Tvrdost 60 Shore A M ,067 K Tvrdost 60 Shore A M ,148 K Tvrdost 60 Shore A M10 11, ,264 K Tvrdost 60 Shore A M10 11, ,416 K Tvrdost 60 Shore A M12 14, ,085 K Tvrdost 60 Shore A M16 14, ,300

43 Pro poznámky 417

44 K0430 Záslepky se závitem do trubek čtvercového profilu Materiál: Záslepka z termoplastu vyztuženého skelnými vlákny. Vložka se závitem mosazná. Provedení: Záslepka černá. Vložka se závitem poniklovaná. K Záslepky se závitem se používají pro snadné uchycení nožek s kloubem do trubek čtvercového profilu. KIPP Záslepky se závitem do trubek čtvercového profilu Objednací číslo A B C L S Použitelné pro Zatížitelnost Hmotnost čtyřhranné profily max. kn cca kg 418 K M , x 1,5 5 0,031 K M , x 1,5 5 0,031 K M , x 1,5 5 0,033 K M , x 1,5 5 0,037 K M , x 2 5 0,031 K M , x 2 5 0,031 K M , x 2 5 0,033 K M , x 2 5 0,037 K M , x 1,5 8 0,060 K M , x 1,5 8 0,060 K M , x 1,5 8 0,060 K M , x 1,5 8 0,063 K M , x 1,5 8 0,072 K M , x ,055 K M , x ,055 K M , x ,060 K M , x ,060 K M , x ,069 K M , x 2,5 10 0,055 K M , x 2,5 10 0,055 K M , x 2,5 10 0,060 K M , x 2,5 10 0,060 K M , x 2,5 10 0,069 K M , x ,055 K M , x ,055 K M , x ,060 K M , x ,060 K M , x ,069

45 K0430 Záslepky se závitem do trubek čtvercového profilu KIPP Záslepky se závitem do trubek čtvercového profilu Objednací číslo A B C L S Použitelné pro Zatížitelnost Hmotnost čtyřhranné profily max. kn cca kg K M , x ,055 K M , x ,055 K M , x ,060 K M , x ,060 K M , x ,069 K M , x 1,5 8 0,084 K M , x 1,5 8 0,092 K M , x 1,5 8 0,093 K M , x 1,5 8 0,101 K M , x ,084 K M , x ,092 K M , x ,093 K M , x ,101 K M , x 2,5 12 0,084 K M , x 2,5 12 0,092 K M , x 2,5 12 0,093 K M , x 2,5 12 0,101 K M , x ,085 K M , x ,087 K M , x ,090 K M , x ,093 K M , x ,091 K M , x ,092 K M , x ,094 K M , x ,102 K M , x ,118 K M , x ,132 K M , x ,134 K M , x ,122 K M , x ,123 K M , x ,124 K M , x ,119 K M , x ,121 K M , x ,

46 K0431 Záslepky se závitem do trubek Materiál: Záslepka z termoplastu vyztuženého skelnými vlákny. Vložka se závitem mosazná. Provedení: Záslepka černá. Vložka se závitem poniklovaná. K Záslepky se závitem se používají pro snadné uchycení nožek s kloubem do trubek. KIPP Záslepky se závitem do trubek Objednací číslo A B C L S Vhodné pro trubky Zatížitelnost max. kn 420 K M , Ø 30 x 1 5 K M , Ø 30 x 1 5 K M , Ø 30 x 1 5 K M , Ø 30 x 1 5 K M , Ø 38 x 1,5 5 K M , Ø 38 x 1,5 5 K M , Ø 38 x 1,5 5 K M , Ø 38 x 1,5 5 K M , Ø 42,4 x 1,5 6 K M , Ø 42,4 x 1,5 6 K M , Ø 42,4 x 1,5 6 K M , Ø 42,4 x 1,5 6 K M , Ø 42,4 x 1,5 6 K M , Ø 48,3 x 1,5 6 K M , Ø 48,3 x 1,5 6 K M , Ø 48,3 x 1,5 6 K M , Ø 48,3 x 1,5 6 K M , Ø 50,9 x 1,5 6 K M , Ø 50,9 x 1,5 6 K M , Ø 50,9 x 1,5 6 K M , Ø 50,9 x 1,5 6

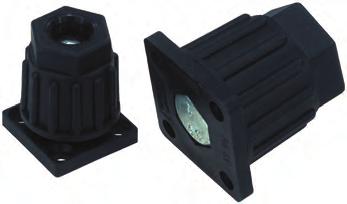

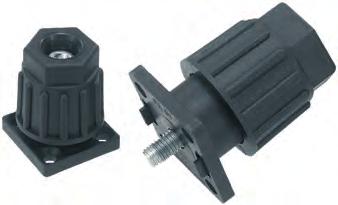

47 K0432 Přístrojové nožky s nastavitelnou výškou pro hliníkové profily Koncový díl Materiál, provedení: Pouzdro z termoplastu vyztuženého skelnými vlákny, černé provedení. Vřeteno, matice a podložka ocelová, pozinkováno. K H min. Matice H max. Přístrojové nožky jsou vhodné zvláště ke stolům a lehčím zařízením. Výšku nožky je možné plynule nastavit ručním otočením matice nebo pomocí klíče. Výstupky na koncích nožky slouží k vystředění resp. zajištění proti protočení nožky. Přístrojové nožky je možné k hliníkovým pofilům upevnit pomocí kamene do drážky, a to bez nákladného vrtání. Boční montáž do drážky profilu Díky užití kamene do drážky není nutné vrtání otvorů. Čelní montáž KIPP Přístrojové nožky s nastavitelnou výškou pro hliníkové profily Objednací číslo A B C D D1 D2 H L SW1 Zatížitelnost Hmotnost pro pro drážku pro šroub se min. - max. max. kn cca kg hliníkový profil zápustnou hlavou K ,5 8 M6 30 M ,5 0,040 K ,5 8 M8 30 M ,5 0,040 K ,5 10 M6 30 M ,5 0,040 K ,5 10 M8 30 M ,5 0,040 K M6 40 M ,5 0,078 K M8 40 M ,5 0,078 K M6 40 M ,5 0,078 K M8 40 M ,5 0,

48 K0433 Přístrojové nožky s nastavitelnou výškou Koncový díl Materiál, provedení: Pouzdro z termoplastu vyztuženého skelnými vlákny, černé provedení. Šroub tvaru šestihranu ocelový, pozinkovaný. K H min. Matice H max. Díky ploché koncové ploše a zapuštěnému šestihrannému šroubu se tyto přístrojové nožky hodí zvláště pro montáž na rovné plochy. Výšku nožky je možné plynule nastavit ručním otočením matice nebo pomocí klíče. KIPP Přístrojové nožky s nastavitelnou výškou 422 Objednací číslo A B D1 D2 H SW1 Zatížitelnost Hmotnost pro šroub se min. - max. max. kn cca kg zápustnou hlavou K ,5 30 M ,5 0,045 K M ,5 0,081

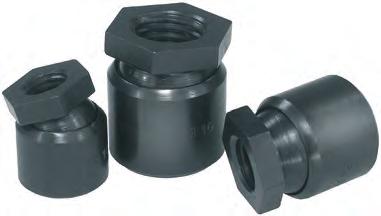

49 K0304 Kloubové nožky H2 Materiál: Část se šestihranem z automatové oceli kaleno. Nožka ze speciální automatové oceli ETG 100. D1 D SW H H1 20 Provedení: Brynýrováno. K KIPP Kloubové nožky Objednací číslo D D1 H H1 H2 SW F Hmotnost max. N cca kg K M ,5 6, ,012 K M ,5 8, ,011 K M ,023 K M ,035 K M ,5 12 4, ,052 K M , ,074 K M , ,

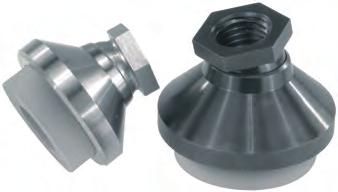

50 K0395 Kruhové základny s kloubem Provedení A kruhová základna a kulový kloub z oceli Provedení B kruhová základna a kulový kloub z nerezové oceli Provedení C kruhová základna z POM, kulový kloub z oceli Provedení D kruhová základna z POM, kulový kloub z nerezové oceli 15 min. Materiál, provedení: Provedení A, G: Kruhová základna ze zušlechtěné oceli, kulový kloub z automatové oceli tvrzený, brynýrovaný. Provedení B: Nerez, bez povrchové úpravy. Provedení C: Kruhová základna z POM, kulový kloub z automatové oceli, tvrzený, brynýrovaný. Provedení D: Kruhová základna z POM, kulový kloub, bez povrchové úpravy. Provedení G kruhová základna a kulový kloub z oceli, s protiskluzovou podložkou Protiskluzová podložka z termoplastického elastomeru. K Protiskluzová podložka absorbuje vibrace a zabraňuje skluzu kruhové základny. KIPP Kruhové základny s kloubem Objednací číslo Objednací číslo D1 D2 H1 H2 T SW Zatížitelnost Provedení A Provedení B max. kn (jen při statickém zatížení) K K M ,5 8, K K M K K M K K M K K M K K M Objednací číslo Objednací číslo D1 D2 H1 H2 T SW Zatížitelnost Provedení C Provedení D max. kn (jen při statickém zatížení) K K M ,5 8, K K M K K M K K M K K M K K M Objednací číslo D1 D2 H1 H2 T SW Zatížitelnost Provedení G max. kn (jen při statickém zatížení) K M K M K M K M

51 K0420 Kruhové základny ke kloubovým nožkám s tlumením vibrací Materiál: - Ocelové provedení: Kruhová základna ze zušlechtěné oceli. Kulička z automatové oceli. - Nerezové provedení: Kruhová základna a kulička z nerezu. Tlumicí deska z elastomeru PUR (Sylomer V12). Tlumící destička Ø16 15 min. Provedení: - Ocelové provedení: Kulička vytvrzena, brynýrována. Základna brynýrována. - Nerezové provedení: Bez povrchové úpravy. Tlumicí deska šedá, lepená, neklouzavá. Rozsah použití od -30 C až do +70 C. K Hodnoty zatížitelnosti udané v tabulce jsou jen doporučením, jakému nejvyššímu stálému statickému zatížení může být tlumicí prvek vystaven. Toto statické zatížení odpovídá plošnému tlaku 0,4 N/mm², při kterém materiál optimálně docílí svých tlumících vlastností. Přitom je zohledněno, že při dynamickém zatížení dochází k další zátěži, až na hodnotu tlaku 0,6 N/mm². Tlumicí deska absorbuje vibrace a zabraňuje uvolnění nebo sklouznutí kloubové nožky. Kruhová základna k nožkám (bez tlumení vibrací) viz K0395. KIPP Kruhové základny ke kloubovým nožkám s tlumením vibrací Objednací číslo Materiál D1 D2 D3 H1 H2 H3 T SW Zatížitelnost (při tlaku (při stlačení 0,4, N/mm²) 0 / 0,4 / 0,6 N/mm²) N K Ocel M , / 6,8 / 5, K Ocel M , / 6,8 / 5, K Ocel M , / 6,8 / 5, K Ocel M / 6,8 / 5, K Nerez M , / 6,8 / 5, K Nerez M , / 6,8 / 5, K Nerez M , / 6,8 / 5, K Nerez M / 6,8 / 5,
