1 Univerzální datové rozvody Vaše bezpečná linka do světa www

2 Ano, jsme specialisté na mnoho oblastí! Jako zkušení technici, asi o Schneider Electric mnoho víte. Společnost byla založena v roce 1836 a dnes jsme globální specialista na energetický management, který poskytuje vše, počínaje montážním a instalačním materiálem po kompletní systémy pro automatizaci a energetickou účinnost. I když ne všechny instalační firmy ví o tom, že dodáváme rovněž síťová řešení s vynikajícím využitím pro kanceláře a průmysl. Od roku 1998 jsme také dodavatelem univerzálního koncového síťového řešení pro domácnosti, jehož cílem je poskytovat kompletní služby. Jako instalační firma jste naším nejdůležitějším partnerem při zajišťování této služby konečným uživatelům. Takže pokud máte jakékoliv dotazy, neváhejte nás kontaktovat. Například, jak získat certifikaci na domácí sítě LexCom? Zeptejte se nás a my vám poradíme. Bezpečnost je naší konkurenční výhodou Bezpečnost je základní myšlenkou pro naše tři domácí sítě LexCom Home Záklandí, LexCom Performance a. Tyto domácí sítě byly vyvinuty z našich profesionálních systémů, s plnou kompatibilitou mezi starými a novými technologiemi. Například v roce 1998 se nepředpokládalo, že běžně používané kabely CAT 5 uspokojí budoucí požadavky a místo toho byly použity podobné kabely jako je dnešní vysoký standard kategorie 6a. Všechna naše řešení jsou stíněné a poskytují stabilní připojení, které nebude ničím rušené a nic rušit. Obsah Proč doporučujeme 4 Tři různá řešení 6 Průvodce volbou systému 8 Essential 10 Performance

3 Proč doporučujeme? I když někteří lidé mohou být trochu nedůvěřiví k síťovím a IT produktům, řešení LexCom vás nejistoty zbaví. Tím hlavním důvodem je aspekt bezpečnosti. vychází z profesionálních síťových systémů, založených na osvědčené stíněné technologii a je vyráběna špičkovým dodavatelem z oblasti síťových řešení. Většinu instalací systémů provádí certifikované instalační firmy. Datové sítě musí být schopny držet krok s rychlým rozvojem IT, musí umožňovat velmi vysokou přenosovou rychlost a měli by umožnit aktualizaci většina komponent. Po instalaci tohoto síťového řešení máte pro připojení k dispozici univerzální datové zásuvky RJ45. Díky těmto vlastnostem je systém bezpečným řešením pro domovy našich zákazníků. Přidejte instalaci systémů k vašim dovednostem Vaši zákazníci už doma elektřinu mají. Teď, ale potřebují připojení k síti. Jděte do toho a nainstalujte jim i IT zásuvky! Sítě LexCome Home jsou stejně tak jednoduché a bezpečné pro instalaci, jako jsou snadné na ovládání pro koncové uživatele. Uživatel získá spolehlivé širokopásmové datové připojení, a také možnost využití televizoru s vysokým rozlišením, audiovidea a telefonu, vše po jedné síti a ze stejné zásuvky. S vaší pomocí uživatel dostanete i esteticky krásné řešení - sladěním designu vypínačů a zásuvek, už žádné další zamotané šňůry! P Pokud potřebujete praktické pokyny a informace o síťových systémech - dejte nám vědět! V našich školicích střediscích zajišťujeme úvodní školení pro instalační firmy, montéry i poradce. Absolvováním školení získáte certifikát pro instalaci systémů. Co pro vás znamená získat tuto instalační dovednost? P P Tři bezpečné linky pro svět www. P P Přidáním dovednosti síťových instalací především získáte větší zájem zákazníků o vaše služby a tím pádem získání více zakázek. Naše tři síťová řešení jsou intuitivní a pro instalaci téměř nepotřebujete žádné speciální nástroje. U dvou řešení, Performance a se používá pouze jeden typ kabelu. My vám můžeme poskytnout všechny informace a školení. Pokud si stále v něčem nejste jisti - naši technici a zákaznické centrum vám pomohou. Jako certifikovaný LexCom Home montér můžete poskytovat dlouholetou systémovou záruku. To dělá pro vaše zákazníky ze sítí dlouhodobou bezpečnou investici. P63183 Essential Essential je jednoduché řešení kombinující datovou a koaxiální kabeláž. Performance Performance je flexibilní systém s multimediální technologií Triple play. je na míru šité gigabitové řešení pro pokročilé high tech uživatele. P63187 P63186 P

4 Tři řešení pro všechny požadavky Investice do technologií často budí v lidech nejistotu - potřebují je, ale neví přesně, jak fungují. To je důvod, proč může mnoho nedůležitých faktorů ovlivnit zákazníka při výběru síťového řešení. Zde najdete grafy se skutečnými fakty a čísly. Tyto informace použijte při vysvětlování možností našich tří řešení. Tímto způsobem pomůžete zákazníkům k dobrému rozhodnutí. Individual housing Collective housing Apartments P ESSENTIAL PERFORMANCE PREMIUM P Essential TV je na koaxiálních konektorech. Telefon a data na konektorech RJ45. Poměrně jednoduchá a rychlá instalace, poskytuje základní řešení pro připojení několik uživatelů on-line. Simple Smart Complete Kdo a kde? Je váš zákazník zkušený uživatel high-tech technologií, nebo chce od sítě pouze poskytnout základní konektivitu? Pokud je to jen otázka on-line připojení, nebo v případě, že je v jendé budově velký počet uživatelů, je tou nejlepší volbou Essential. Pokud se zákazník zajímá o moderní high-tech řešení nebo staví svůj vlastní dům, je nejlepší volba. Díky může aktualizovat a obnovovat síť kdykoliv v budoucnu a to bez omezení. Performance TV, telefon a data na kontekorech RJ45. Rozbočovač umožňuje dostupnost všech tří médií z jednoho konektoru na všech 8 zásuvkách (Triple play). P P P P P62573 P64608 P64606 P Aplikace Telefon Essential Performance 1 linka 2 linky Data 100 Mbps 1 Gbps (přes 50 m) Vyberte si médium, které potřebujete v dané zásuvce. Nejlepší řešení pro větší domy a pro specifické konfigurace (použití satelitního dekodéru, potřeba gigabitového připojení, apod.). Televize IP TV Pozemní Koaxiální kabel Kabelová Koaxiální kabel (except Return path; coaxial) Satelitní Koaxiální kabel Koaxiální kabel Koaxiální kabel nebo Modulátor P Není kompatibilní Kompatibilní s omezením Kompatibilní Optimální 6 7

5 Průvodce volbou systému Počítačová a síťová terminologie může být pro některé montážní firmy nová. Níže je tabulka vysvětlující některé termíny a technologie. Pokud zde nenaleznete odpověď na Vaše otázky, kontaktujte Schneider Electric a my vám rádi pomůžeme. Našim cílem je poskytnout zákazníkům přesně to síťové řešení, které potřebují. P P P P P P63221 P62573 P64608 P64606 Aplikace Popis Essential Performance Způsob dodávky Balíček Balíček nebo po částech Po částech Počet zásuvek Až 8 RJ45, až 4 koaxiálních. Doporučeno 8. Možné rozšířit na až 24 RJ45 (možné rozšířit až na 40+). Služby Telefon, data, televize. Telefon, data, televize. Telefon, data, televize. Kabeláž Kroucená dvoulinka pro telefon a data Kat. 5, koaxiální kabel pro video. Kroucená dvoulinka pro telefon, data a video. Kroucená dvoulinka pro telefon, data a video. Konektivita RJ45 a koaxiální zásuvky. RJ45 zásuvky. RJ45 zásuvky. Současné služby 1 RJ45 = 1 služba. 1 RJ45 = 3 služby. 1 RJ45 = 1 služba. Umístění modemu Essential: kdekoliv v místnosti. Kdekoliv v místnosti nebo v rozvaděči systému. Kdekoliv v místnosti nebo v rozvaděči systému. Essential XL: v systémovém rozvaděči. Data 100 Mbps 7 outlets per module (Option). 7 zásuvek na modul. 4 zásuvky na modul. 1 Gbps Kompatibilní 4 zásuvky na modul. Napájení po Ethernetu (Power on Ethernet - PoE) Kompatibilní Kompatibilní Režim A (páry 1, 2, 3 a 6). Kompatibilní Telefon Linky 2 linky. 2 linky. 2 nebo 4 linky. Analogové linky Až 8 zásuvek. Až 8 zásuvek. 8 zásuvek na modul. Linka poskytovatele internetového připojení Až 8 zásuvek. Až 8 zásuvek. 8 zásuvek na modul. (přes Internetovou Bránu) ISDN Ano 8 zásuvek na modul. Televize a Rádio Analogové rádio (FM) 8 zásuvek. Kompatibilní Ano Digitální rádio (DAB) 8 zásuvek. 8 zásuvek. Ano Analogová pozemní TV Až 4 zásuvky. 8 zásuvek. Až 6 zásuvek na modul. Analogová kabelová TV Až 4 zásuvky. Ano, vyjma zpětného pásma (viz. zpětné pásmo níže). Až 6 zásuvek na modul (vyjma: viz. zpětné pásmo níže). Digitální kabelová TV DVB-C (SD, HD) Až 4 zásuvky. Ano, vyjma zpětného pásma (viz. zpětné pásmo níže). Až 6 zásuvek na modul (vyjma: viz. zpětné pásmo níže). Digitální pozemní TV DVB-T (SD, HD) Až 4 zásuvky. 8 zásuvek. Až 6 zásuvek na modul. Zpětné pásmo pro VOD v kabelové TV Až 4 zásuvky. Je nutný samostatný koaxiální kabel. Až 2 zásuvky na modul. IP TV 7 zásuvek na modul (volitelně). 7 zásuvek na modul. Až 4 zásuvky na modul. Analogový nebo digitální satelit TV (DVB-S) Až 4 zásuvky. Je nutný samostatný koaxiální kabel (nebo modulátor). Je nutný samostatný koaxiální kabel (nebo modulátor). Typ propojovacího kabelu (mezi přístrojem a zásuvkou) Standardní: koaxiální. Speciální: balun RJ45 koaxiál. Speciální: balun RJ45 koaxiál. Distribuce Audio Video (AV) Analogový AV modulátor Kompatibilní (je potřeba modul A111). Přímo navrženo. Možné kaskádování. Infračervené dálkové ovládání Kompatibilní s modulem A111. Ano 8 9

6 Essential Robustní, ale jednoduché řešení Existuje mnoho způsobů, jak nainstalovat připojení k síti. Některé z nich jsou zároveň snadné na ovládání uživatelem tak i jednoduché na instalaci technikem. LexCom Essential je právě takové řešení. Essential je ideální startovací řešení. P Pokud váš zákazník primárně potřebuje jednoduše získat přístup k Internetu, pak LexCom Home Essential je robustní a spolehlivé řešení. Jak to funguje Po instalaci centrálního telekomunikačního rozvaděče, kde doporučujeme umístit modem od internetového operátora, lze využít až 8 RJ45 zásuvek se službami přístupu k internetu, telefonu a IP TV. Snadné nastavení média Službu, která je k dispozici v každé zásuvce RJ45 lze snadno změnit úpravou propojovacích kabelů v centrálním rozvaděči. Sbohem nevzhledné kabeláži Nyní uživatel může použít jakoukoliv multimediální funkci díky širokopásmovému připojení, aniž by musel po domě tahat a umisťovat nové kabely či jiná zařízení. Essential je centralizované, kompaktní, organizované a estetické řešení pro připojení k síti. Srovnávací tabulka Telefon Data (Megabit) TV (anténa) CATV SAT TV Zásuvek Další pokyny Zní to složitě? Ale není! Všechny informace se sbíhají uvnitř telekomunikačního rozvaděče. P Essential 100 Performance x 8 x 8* x 40 x 4 4 párový kabel, RJ45 zásuvky Koaxiální kabel, koax. zásuvky, *x 3 signály P P121584

7 Essential Essential Příklady aplikací a instalace RJ45/RJ11 RJ45/RJ11 RJ45/RJ11 IEC/IEC P120025, P120026, P120027, P Balíčky 1 Propojovací panel se 4 konektory RJ45 Kat 5e FTP 1 ADSL Filtr 1 Koaxiální rozbočovač - 4 výstupy 4 Propojovací kabely pro telefony 1 Propojovací kabel pro ADSL signál Zemění Essential Baliček Umožňuje rozvod telefonu & dat přes kroucenou dvoulinku a video signálu po koaxiálních kabelech. 1 Rozvaděč OPALE, 1 řadový s kovovými zády Essential Balíček XL Umožňuje rozvod telefonu & dat přes kroucenou dvoulinku a video signálu po koaxiálních kabelech s místem pro další příslušenství. 1 Rozvaděč OPALE, 3 řadový s kovovými zády s místem pro další příslušenství Essential Balíček VDIR Essential Balíček XL VDIR P Data Ethernetový switch Umožňujě propojit veškeré IT příslušenství do datových zásuvek a sdílet tak přístup k internetu. Rozhraní: 8 portů RJ45 Rychlost: 10/100 Mbps Base-T Pasuje do VDIR390010, VDIR a VDIR Ethernet switch 8P 100 Mbps 8 cords 139x66x22 mm VDIR Telefon Přívodní linka telefonu P119910, P ADSL Master filter Umožňuje oddělit telefonní signál od ADSL signálů na začátku instalace. 1 vstupní linka, 1 výstupní ADSL, VDIR výstup Telefon 1 vstupní linka, 2 výstupy Telefon VDIR vstupní linka, 1 výstupní ADSL, 4 výstupy Telefon VDIR P DTI s integrovaným rozbočovačem telefonů Umožňuje spojit příchozí telekomunikační operátorský signál, otestovat ho a rozdělit. DTI s integrovaným rozbočovačem telefonů, 4 výstupy Telefon VDIR DTI s integrovaným rozbočovačem telefonů, ADSL filter, VDIR výstupy Telefon, 1 výstup ADSL P P119789, P Distribuce TV-SAT TV-SAT Rozbočovač Rozbočí anténní signál na 2 nebo 3 výstupy. 2 Cestný TV-SAT Rozbočovač VDIR Cestný TV-SAT Rozbočovač VDIR Essential komponenty P130552, P Náhradní díly Konektory Nestíněné 4 ks keystonů RJ45, Kat 5e VDIR Stíněné 4 ks keystonů RJ45, Kat VDIR VDIR Koaxiál RJ m: VDIR m: VDIR m: VDIR m: VDIR m: VDIR RJ45/RJ11 2 m: VDIR m: VDIR VDIC

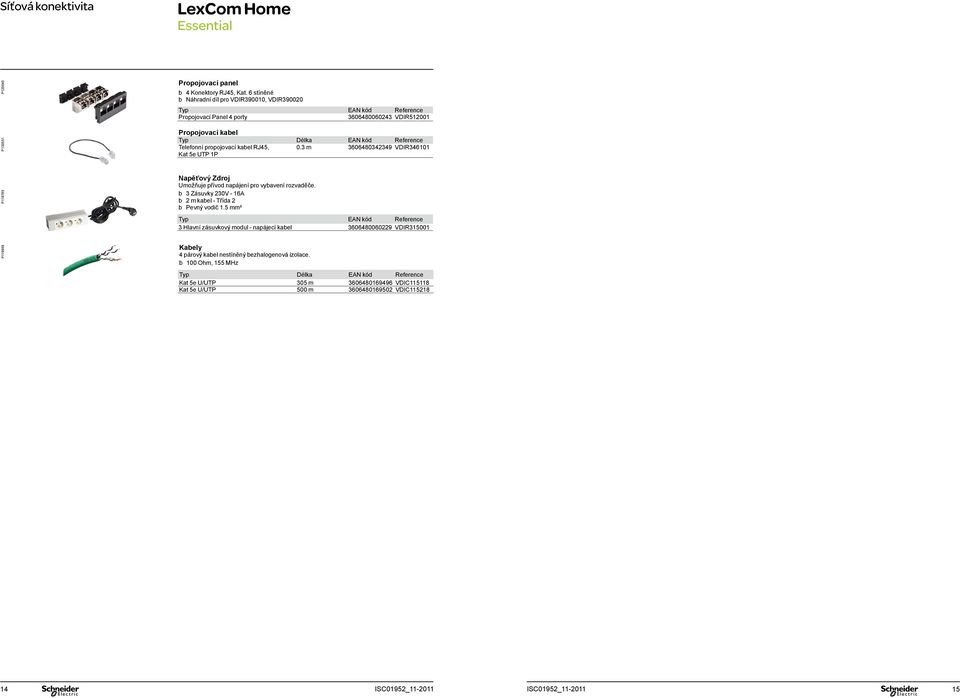

8 Essential P Propojovací panel 4 Konektory RJ45, Kat. 6 stíněné Náhradní díl pro VDIR390010, VDIR Propojovací Panel 4 porty VDIR P Propojovací kabel Telefonní propojovací kabel RJ45, 0.3 m VDIR Kat 5e UTP 1P P Napěťový Zdroj Umožňuje přívod napájení pro vybavení rozvaděče. 3 Zásuvky 230V - 16A 2 m kabel - Třída 2 Pevný vodič 1.5 mm² 3 Hlavní zásuvkový modul - napájecí kabel VDIR P Kabely 4 párový kabel nestíněný bezhalogenová izolace. 100 Ohm, 155 MHz Kat 5e U/UTP 305 m VDIC Kat 5e U/UTP 500 m VDIC

9 Performance Flexibilní multimediální volba Je-li váš zákazník zběhlý v IT, má zájem o využití moderních high-tech řešení a žije v domě či bytě, doporučte mu tuto síť. Performance poskytuje plný multimediální přístup z každé zásuvky, díky Triple Play rozbočovači. P Díky centrální jednotce all-in-one, LexCom Home Performance umožňuje stálou distribuci TV, telefonu a dat. Celá instalace je postavena na rozhranní RJ45 kvalitní kabeláži. Do systému Performance je velmi snadné se připojit. Stačí připojit CATV nebo pozemní anténu, telefonní linky a datový switch a systém je připraven pro komunikaci se světem. Srovnávací tabulka Telefon Data (Megabit) TV (anténa) CATV Essential 100 Performance SAT TV Zásuvky x 8 x 8* x 40 4 párový kabel, RJ45 zásuvky Koaxiální kabel, koax. zásuvky, *x 3 signály x 4 Jednoduchá instalace Budete potřebovat centrální jednotku, kabely a konektory a některé další doplňky. Použitím kombinovaného držáku můžete centrální jednotku namontovat na DIN lištu, například v rozvaděčích Pragma. Nebo můžete centrální jednotku rovněž jednoduše upevnit do 10 datového rozvaděče. Pomocí univerzálního nástroje připojíte kabely do IDC konektorů (samořezných) a díky dvou tlačítkům na centrální jednotce vyberete telefonní linky. Jaký je stav signálů a zesilovače? Systém lze snadno změřit a nastavit pomocí příslušné testovací sady. Vytvoření zásuvky & Triple Play Každá sada Performance obsahuje 8 linek a každá linka má plnou funkci Triple Play, takže toto řešení nabízí funkce srovnatelné s 24 zásuvkami! Není potřeba používat křížová propojení v rozvaděči, protože všechny výstupy podporují několik služeb najednou. Díky Triple Play Rozbočovači se z každé zásuvku stane multimediální hub. Potřebujete-li větší kapacitu, lze systém snadno a levně rozšířit! P P P100046

10 Performance Performance Příklady aplikací a instalace VDIR RJ45/RJ11 RJ45/RJ11 VDIR VDIR P VDIR L1 VDIR ADSL LINE MODEM PHONE VDIR Komponenty systému Performance modem TV přes internet Rozbočení zásuvky na tři Triple Play Rozbočovač udělá z jakékoliv zásuvky Multimediální hub. Místot toho, abyste si museli vybrat, funkci zásuvky jako TV, telefonní nebo datovou - můžete využívat všechny tři služby najednou. Balíček obsahuje napájecí zdroj (12V) a propojovací kabely pro telefonní vstupy. VDIR P VDIR VDIR Triple Play Rozbočovač Propojovací kabel R/TV Telefonní propojovací kabel Komponenty systému Performance Datový propojovací kabel Slučovací kabel VDIR VDIR VDIR LINE MODEM PHONE VDIR VDIR VDIR RJ11/RJ m: VDIR m: VDIR VDIR x8 LINE MODEM PHONE RJ45 VDIR m: VDIR m: VDIR m: VDIR m: VDIR m: VDIR RJ11/RJ45 2 m: VDIR m: VDIR IEC/RJ45 3 m: VDIR

11 Performance Performance Příklady aplikací a instalace RJ45/RJ11 P92071 P120029, P Rozvod Triple Play signálů Centrální jednotka Srdce celého systému: Rozvádí antnénní, telefonní a datové signály do jednotlivých místností. Připojení: 2 RJ11 porty (pro 2 telefonní linky) b b 1 RJ45 bezpečnostní port (pro připojení centrálního alarmu) b b 8 portů RJ45 (pro připojení externího switche VDIR523001) b b 8 IDC svorkovnic (pro připojení kabelů vedoucích k datovým zásuvkám) TV zesilovač: -5 / +15 db Dodávané příslušenství: 1 napěťový zdroj12v b b 2 propojovací kabely b b montážní materiál pro upevnění na zeď/ DIN lištu Centrální jednotka 145x225x39 mm VDIR Balíčky Balíček Performance Integrované řešení pro rozvod TV, telefonu a internetu v bytech a rodinných domech. 1 Rozvaděč OPALE 3 řadový 1 Napěťový zdroj pro switch centrální jednotku 1 ADSL filter 1 koaxíální rozbočovač 4 výstupy 3 propojovací kabely pro komunikační zásuvky: 1 pro telefon, 1 pro IT, 1 pro TV 1 Centrální jednotka - Evropská Balíček Performance VDIR P120024, P Balíček Rozvaděč pro Operátora Umožňuje umístit ukončovací box operátora u komunikačního rozvaděče. Balíček 3 napěťové zásuvky 1 Rozvaděč OPALE, 3 řadový s kovovými zády s místem pro další příslušenství Používá se v kombinaci s VDIR nebo VDIR Balíček Rozvaděče pro Operátora VDIR VDIR VDIR modem ADSL L1 LINE MODEM PHONE RJ11/RJ11 VDIR P64608 VDIR VDIR P85678 Kabely Tvoří spojení mezi rozvaděčem a nástěnnou zásuvkou. Vnitřní provedení: 4 párová kroucená dvoulinka - S/FTP Kat. 6 - pár 7/8 jsou testovány na frekvence 900 MHz pro přenos TV signálu Impedance: 100 Ω Barevné značení TIA Normy: Odpovídá standardu EN50083 Barva pláště: Bílá RAL9010 Kabel performance 120 m VDIR S-FTP, bílý Kabel performance S-FTP, bílý 300 m VDIR VDIR VDIR LINE MODEM PHONE VDIR VDIR VDIR VDIR RJ11/RJ m: VDIR m: VDIR VDIR x8 LINE MODEM PHONE RJ45 VDIR m: VDIR m: VDIR m: VDIR m: VDIR m: VDIR RJ11/RJ45 2 m: VDIR m: VDIR

12 Performance Performance P P P81305, P Konektory Konektory kategorie 6 Stíněné Konektory, Kat. 6, 10 kusů VDI Stíněné 4 Keyston konektory RJ45, Kat VDIR Data Ethernetový switch Pro sdílení veškerého IT vybavení napojeného na datové zásuvky v jedné síti a propojení na internet. Rozhranní: 8 portů RJ45 Rychlost: 10/100 Mbps Ethernetový switch 8 portů 139x66x22 mm VDIR Datový propojovací kabel Propojí switch s Centrální Jednotkou Performance (je potřebných 8 kabelů). 2 párový propojovací kabel. Konektory: RJ45 / RJ45 Materiál izolace: Šedý LSZH Specifikace: Stíněný Ω P93703 P93733 Příslušenství Balíček Triple play Rozbočovače Umožňuje připojení 3 signálů z jedné zásuvky: Internet, TV a telefonu. Obsahuje 4 propojovací kabely 1 rozbočovač (VDIR573000) 1 propojovací kabel pro rozbočovač - komunikační zásuvka, - 2 m (VDIR547410) 1 propojovací kabel pro rozbočovač - IT, - 2 m (VDIR547404) 1 propojovací kabel pro rozbočovač - Telefon, RJ45/RJ11-2 m (VDIR542110) 1 propojovací kabel pro rozbočovač - TV, RJ45/Koax - 3 m (VDIR643000) Obashuje 1 propojovací kabel 1 rozbočovač (VDIR573000) 1 propojovací kabel pro rozbočovač - komunikační zásuvka, - 2 m (VDIR547410) Triple play rozbočovač se 4 kabely 29x53.5x58.8 mm VDIR Triple play rozbočovač s 1 kabelem 29x53.5x58.8 mm VDIR Triple play rozbočovač bez kabelů 29x53.5x58.8 mm VDIR Propojovací kabel Umožňuje připojení 3 signálů z jedné zásuvky: Internet, TV a telefonu. Konektory: RJ45 - RJ45 Barva: Černá Triple play kabel SFTP Rj45-RJ45 2P, černý 2 m VDIR P Ethernetý propojovací kabel FTP 2P Kat m VDIR Propojovací kabely Pro spojení IT zařízení s datovou zásuvkou - SPECIÁLNÍ PRODUKT PRO SYSTÉM LEXCOM HOME PERFORMANCE. Nepoužívejte běžné 4 párové propojovací kabely z jiných systémů. Konektory: RJ45 - RJ45 Vnitřní provedení: Stíněné- Kat 5 Zapojené páry 1/2 a 3/6 Vnější: Šedý - LSZH Impedance: 100 Ω P93715 Nástroje Testovací sada Simuluje vstupní signály tak, aby otestovalo zařízení za provozu (spojitost, zkrat, inverzní připojení). 1 injektor 1 automatický tester Všechny potřebné kabely a konektory Testovací sada VDIR Propojovací datový kabel STP RJ45 2P 0.5 m VDIR Propojovací datový kabel STP RJ45 2P 1 m VDIR Propojovací datový kabel STP RJ45 2P 2 m VDIR Propojovací datový kabel STP RJ45 2P 3 m VDIR Propojovací datový kabel STP RJ45 2P 5 m VDIR P93717 Náhradní testovací jednotka Náhradní díl v případě ztráty injektoru testovací jednotky. 1 vzdálený injektor Testovací sada injektor - kabel FTP 1 m VDIR P93704 P P Telefon Rozšiřovací propojovací kabel Zapojí do série 2 Centrální Jednotky Performance. Konektory: RJ45 / RJ11 Materiál izolace: PVC, černá Rozšiřující kabel, černý 1 m VDIR Propojovací kabel Umožňuje do Centrální jednotky zapojit ADSL Master filter. Telefonní kabel RJ11-RJ11, černý 0.3 m VDIR Propojovací kabel Pro zapojení telefonu/faxu do datové zásuvky. Konektory: RJ45 - RJ11 Barva: Černá P P85655 Sada nástrojů Obsahuje všechny nezbytné nástroje pro instalaci systému. 1 odizolovací nástroj na kabely 1 spojovací nástroj 1 plochý šroubovák pro nastavení zesílení 1 Šroubovák Philips pro upevnění 1 Klíč na F-konektor 1 Kleštičky Sada nástrojů pro Performance VDIR Náhradní díly Napěťový zdroj Performance Poskytuje napájení Centrální Jednotce. Napěťový zdroj pro Centrální Jednotku Performance VDIR Tele cord RJ11-RJ45 pair 4-5, black 2 m VDIR P85672 TV a Rádio Koaxiální propojovací kabel Zapojí vaše AV zařízení (TV, DVB-T enkodér, kabelový set-top box) do datové zásuvky. Konektory: Koaxiální 9.52 mm - RJ45 Barva: Černá TV-R propojovací kabel Ohm Balun 2 m VDIR

13 Další krok dopředu pro pokročilé uživatele Pokud váš zákazník chce přístup k satelitní televizi bez koaxiálního kabelu, může zvolit systém, který navíc poskytuje i rozvod IR technologií a maximální širokopásmovou kapacitu. je exkluzivní síť s o něco lepšími parametry než předchozí dva systémy, ale vlastnosti této sítě jsou šité na míru pro špičkové parametry celého systému! P Gigabitové připojení a možnost udržet krok s vývojem IT technologií nejsou jedinými výhodami systému. Tato síť rovněž zbavuje dům od klubek dlouhých a nevzhledných propojovacích kabelů. Pokud v pokoji nainstalujete více zásuvek, pak do každé můžete připojit nejbližší IT zařízení. Každá zásuvka může být použita jak pro telefony, tak pro televize nebo data. Jednoduché rozšíření Tento systém lze snadno nainstalovat a rozšířit, a to díky dobře promyšlené konstrukci složené z mnoha kompaktních modulů. Pro zvýšení pohodlí uživatele, můžete přidat AV modulátor s IR linkem. Pak můžete vzdáleně ovládat DVD nebo satelitní přijímač z jednoho místa a sledovat je na TV v kterékoliv jiné místnosti! P Srovnávací tabulka Telefon Data (Megabit) TV (anténa) CATV SAT TV Essential 100 Performance Zásuvky x 8 x 8* x 40 x 4 To co je potřeba Dobře se rozhodněte, kam umístíte zásuvky. Stíněné čtyř párové kabely propojují zásuvky s rozvaděčem a pro připojení zařízení se použijí propojovací kabely. Všechny potřebné moduly pro zesílení TV signálu, počítačovou síť, telefony a jiné, jsou pak umístěny uvnitř rozvaděče, který může být zapuštěný nebo připevněný na zdi. Distribuční rozvaděč pojme šest aktivních modulů a 24 konektorů pro zásuvky. Lze ho však rozšířit až na 40 konektorů. P P párový kabel, RJ45 zásuvky Koaxiální kabel, koax. zásuvky, *x 3 signály 24 25

14 Komponenty systému P60771 Příklady aplikací a instalace 5 3 IEC/RJ RJ45/RJ Univerzální zásuvka s 1 nebo 2 konektory. 2. Stíněný instalační kabel, 4 párový. 3. Distribuční rozvaděč do kterého vedou přívodní signály z antény, kabelové TV, telefonu a širokopásmového internetu. 4. Propojovací kabely pro jednoduché propojení signálů do datových zásuvek. 5. Univerzální propojovací moduly. 6. Distribuční modul pro 8 propojovacích bodů Telefon/ISDN/fax/modem. 7. Modul Switche pro počítačovou síť se 4 propojovacími body. Přívodní linka operátora P Anténní zesilovač pro 6 TV bodů. Komponenty systému x1 x1 x1 x2 VDIR62301G VDIR VDIR VDIR m: VDIR VDIR x m, 0.29 m, 0.32 m: VDIR x1 IEC/RJ45 3 m: VDIR x 1 RJ11/RJ45 2 m: VDIR VDIR

15 Příklady aplikací a instalace TV1 IEC/RJ45 TV2 IEC/RJ45 P62573, P63221 Rozvaděče Apollo a příslušenství Rozvaděče Apollo Místo odkud rozvádí datové, telefonní a TV moduly signály po celém domě. Distribuční rozvaděč vyrobený z plechu, opatřený práškovým nástřikem, bílé barvy RAL 9010 Tělo + otočné plechové dveře (180 otevírání) Vertikální DIN lišta pro aktivní moduly Vyjimatelný vertikální propojovací panel obsahující 16 a 26 portů (Apollo 14 a 22 ) pro konektory WB Kryt s vyvazovačem kabelů Kapacita pro až 40 horizontálních kabelů a 6 aktivních modulů u Apollo 22 Skříň je plně připravena pro elektro instalaci třídy 1, přičemž všechny moduly a komponenty jsou bezpečně spojeny se zemí Zabudovaný CATV testovací bod s 20 db TAP a navíc i 11 db TAP bodem pro jednoduché měření parametrů televizního signálu Vybaven 0.5 m koaxiálním kabelem pro vnitřní propojení Otvory v zadní části pro připevnění rozvaděče na stěnu Rozvaděč Apollo 22 DIN-DPM, bílý 556x356x100 mm VDIR Rozvaděč Apollo 14 DIN-DPM, bílý 356x356x100 mm VDIR Rozvaděč Apollo 22 bez propojovacího panelu VDIR Rozvaděč Apollo 14 bez propojovacího panelu VDIR P64612 Napěťový zdroj Apollo Poskytuje napájení pro 4 moduly v rozvaděči Apollo. napěťový zdroj určený pro rozvaděče Apollo - může napájet až 4 moduly Výstup: 12V DC - Spotřeba : 20W max Maximální zátěž: 18W Vstup: C DC / Hz Bezšroubové svorky pro jedoduché zapojení: 0.5 až 2.5 mm², pevný vodič Izolace Třídy 1 Dodávané příslušenství: Upevňovací držák, segregační kryt, 5-cestný zásobník a 3 kusy 12V propojovacích kabelů Typ EAN kód Referemce Napěťový zdroj pro rozvaděče Apollo - 4 výstupy VDIR P65061, P65062 Propojovací panely HD 24 a 40 portů Slouží pro montáž RJ45 konektorů do rozvaděčů Apollo. Panely s vysokou hustotou (HD) pro rozvaděče Apollo 14 nebo 22 2 řady konektorů WB RJ45 Materiál: Ocel / Barva: Bílá Provided accessories: Mounting frames (clips) to support installation of the WB connectors P214 Propojovací Panel HD 24 Portů Bílý VDIR P222 Propojovací Panel HD 40 Portů Bílý VDIR P Rám pro zapuštěnou montáž Rámy pro zapuštění rozvaděčů Apollo 22 a14. Rám zakryje nerovnosti kolem zapuštěného rozvaděče Plynulá regulace výšky a zajištění rámu pomocí šroubů v horní a dolní části uvnitř rozvaděče P Rám pro zapuštění 22 rozvaděče, bílý VDIR Rám pro zapuštění 14 rozvaděče, bílý VDIR x1 VDIR VDIR673V10 x1 VDIR VDIR x2 VDIR x m, 0.29 m, 0.32 m: VDIR VDIR x2 VDIR

16 P63847 Standardní DIN Rozvaděče Propojovací panel 12 portů Určeno pro konektory WD RJ45 umístěné ve standardních rozvaděčích s DIN lištou, je nutné použít v kombinaci s adaptační DIN jednotkou (VDIR613012). Šířka: 13 DIN jednotek (13 x 18mm) na DIN liště Výška: 25 mm 12 x RJ45 portů pro WB Konektory 45 úhel zkosení pro zajištění optimální ochrany a dobrého přístupu pro propojovací kabely Barva: Bílá / Material : Ocel P60406, P WB Konektory Beznástrojové samořezné stíněné STP konektory Wide Band (širokopásmové). Poskytují v domácí instalaci linku Kategorie 6. Vynikající vlastnosti pro přenos CATV signálů až do 900 MHz. Mezinárodní barevné značení. Šířka přenosového pásma: MHz (CATV) MHz (Kat. 6) Stíněný WB Konektor RJ45, Wideband DPM VDIR Stíněný Konektor, Kat. 6, 10 kusů VDI P113 Propojovací Panel 12 Portů, Bílý VDIR P63846 Propojovací panel 5 portů Určeno pro konektory WD RJ45 umístěné ve standardních rozvaděčích s DIN lištou, je nutné použít v kombinaci s adaptační DIN jednotkou (VDIR613012). Šířka: 6 DIN jednotek (6 x 18 mm) na DIN liště Výška: 25 mm 5 x RJ45 portů pro WB Konektory 45 úhel zkosení pro zajištění optimální ochrany a dobrého přístupu pro propojovací kabely Barva: Bílá RAL9003 / Materiál: Ocel P106 Propojovací Panel 5 Portů, Bílá VDIR P64614 Adaptační DIN jednotka Adaptační DIN jednotka umožňuje instalaci modulů do jakéhokoliv rozvaděče s DIN lištou. Pokud se modul namontuje na adaptační jednotku, pak bude jeho výška odpovídat standardu DIN. Podpora 1 modulu Zemnění Adaptační jednotka 1 DIN pro rozvaděče 69x25x43 mm VDIR P64613 Příslušenství Záslepný kryt Záslepný kryt se používá tehdy, když není využita maximální kapacita komunikačního rozvaděče. Stejná šířka jako má modul Barva: Bílá nebo šedá Záslepný kryt 1 modulový, Šedý VDIR Záslepný kryt 1 modulový, Bílý VDIR Infrastruktura P63189 Kabely a konektory Kabely Tvoří spojení mezi rozvaděčem a zásuvkou. S/STP Provedení: Každý pár je samostatně stíněn kovovou fólií a všechny páry společně jsou stíněny pocínovanou měděnou síťkou Šířka přenosového pásma: MHz (kompatibilní s CATV) Unikátní barevné značení shodné s označením na konektorech NEXT: MHZ MHz MHz Impedance: 100 Ω Poloměr ohybu: min 3x průměr kabelu Průměr kabelu: 7.5 mm Materiál LSZH Kabel S-STP 4 Páry LSFROH, Bílý 300 m - buben VDIR Kabel S-STP 4 Páry LSFROH, Bílý 500 m - buben VDIR

17 P Multimediální příslušenství Data Datový Switch Umožňuje propojit veškeré IT vybavení zapojené do datových zásuvek a sdílet připojení k internetu. Konektory: 1 RJ45 vstup 4 RJ45 výstupů Rychlost: 1 Gbps Base-T Napěťový Zdroj: 12V DC W Signalizační LED: Datová Linka, Rychlost Dat, Napájení P81878, P81877, P81876 Telefonní Propojovací Kabely pro T104 Připojení telefonů do datových zásuvek - pro použití pouze s modulem T104. Nestíněný kabel. Konektory: RJ11/RJ45 Telefonní Kabel RJ11-RJ45 Line 2 Růžový 2 m VDIR Telefonní Kabel RJ11-RJ45 Line 2 Bílý 2 m VDIR Telefonní Kabel RJ11-RJ45 Line 2 Bílý 5 m VDIR Telefonní Kabel RJ11-RJ45 Line 2 Červený 2 m VDIR Telefonní Kabel RJ11-RJ45 Line 2 Červený 5 m VDIR P61145 P Dat. Switch S1000-T 4&1Porty 100M-1G bps 72x37x86 mm VDIR62301G Datový Switch Umožňuje propojit veškeré IT vybavení zapojené do datových zásuvek a sdílet připojení k internetu. Konektory: 1 RJ45 input 4 RJ45 output Rychlost: 10/100 Mbps Base-T Napěťový Zdroj: 12V DC W Signalizační LED: Datová Linka, Rychlost Dat, Napájení Data.Switch S101-T 4&1Porty Mbps 72x37x86 mm VDIR Propojovací Datové Kabely Připojení IT příslušenství do datových zásuvek. UTP provedení pro Kat 5E aplikace: tenký & velice ohebný Konektory: Můžou být rovněž použity v rozvaděči pro datové/telefonní propojení: Barevné rozlišovací svorky pro lepší přehlednost P81880 P63145 Telefonní Linkový Rozbočovač - ISDN Rozvádí signál S0 až na 8 zásuvek (krátká pasivní sběrnice). Telefonní modul pro ISDN Vstup: 1 RJ45 Výstup: 8 RJ45 portů Telefonní Modul T110 - ISDN - 8 Portů 72x37x86 mm VDIR Telefonní Propojovací Kabely pro T110 Připojení 2 ISDN linky do datových zásuvek - pro použití pouze s modulem T110. Nestíněný kabel. Konektory: RJ11/RJ45 Telefonní Kabel RJ11-RJ45 Linky1&2 Černý 2 m VDIR Telefonní Kabel RJ11-RJ45 Linky1&2 Černý 5 m VDIR P60762 P81875 P60756 Datový-tel. propojovací kabel UTP RJ45 1 m VDIR Datový-tel. propojovací kabel UTP RJ45 2 m VDIR Datový-tel. propojovací kabel UTP RJ45 3 m VDIR Datový-tel. propojovací kabel UTP RJ45 5 m VDIR Telefon Telefonní Linkový Rozbočovač - 2 Linky Rozvádí 1 nebo 2 analogové telefonní linky nebo jednu S0 ISDN linku s 1 analogovou linkou na 8 výstupů. Konektory: Vstup : 1 RJ45 STP pro ISDN/ADSL, 2 šroubové svorky pro 2 analogové linky Výstup : 8 RJ45 STP Nastavení pomocí 3 přepínačů (8 možností nastavení) Typ Rozměry EAN kód Referemce Telefonní Modul T100-8 Portů 72x37x86 mm VDIR Telefonní Propojovací Kabel Připojení telefonů do datových zásuvek - pro použití s modulem T100. Nestíněné provedení Konektory: RJ11/RJ45 Telefonní Kabel RJ11-RJ45 Line 1 Stříbrný 2 m VDIR Telefonní Kabel RJ11-RJ45 Line 1 Stříbrný 5 m VDIR ADSL Adaptér Umožňuje zapojit do zásuvky ADSL Modem. Musí být použit s Telefonním Modulem T100 Umožňuje přivést k ADSL modemu ADSL signál z modulu T100 Umožňuje rozvádět výstupy analogového telefonní linky z ISDN modemu do všech zásuvek. Dodávané příslušenství: 3 kabely (2x RJ11/RJ11 + 1x ) Pro připojení adaptéru na ISDN linku ze zásuvky musí být použit běžný telefonní propojovací kabel Telefonní Adaptér B100 pro ISDN-FAX VDIR P109874, P109878, P TV a Rádio TV a Rádiové Moduly Rozvádí TV anténní signály na 6 výstupů a přeposílá AV signály z AV modulatorů. Vstupní napájení: 12V DC - 6W max Výstupní Úroveň: 6 x 108 dbμv CSO: 88 dbμv (42 kanálů) Zisk: 27 ± 2 db Tlum: 0-20 db (nastavitelné) Zpětný zisk: 5 db AV vstupní úroveň: dbμv A Konektory: 7 RJ45 STP výstupů(2 zpětná pásma, 1 AV link) 1 výstup IR link 1 výstup RF: konektor F-Typ Šířka pásma: MHz A Konektory: 7 RJ45 výstupů (2 zpětná pásma, 1 AV link) 1 výstup RF: konektor F-Typ Šířka pásma: MHz Zpětné pásmo: 5-30 MHz A Konektory: 7 RJ45 STP výstupů (2 zpětná pásma, 1 AV link) 1 výstup IR link 1 výstup RF: konektor F-Typ Šířka pásma: MHz Zpětné pásmo: 5-65 MHz R-TV Modul A &1Portů DIN 72x37x86 mm VDIR R-TV Modul A &1Portů DIN 72x37x86 mm VDIR R-TV Modul A &1Portů DIN 72x37x86 mm VDIR P79818 Telefonní Linkový Rozbočovač Rozvádí až 4 analogové telefonní linky na 8 výstupů. (Musí se použít speciální propojovací kabely). Telefonní module pro 1 až 4 analogové telefonní linky Vstup: 4 konektory pro přívodní linky Výstup: 8 RJ45 portů Všechny 4 linky jsou distribuovány každá po samostatném páru. Proto je nezbytné použít speciální propojovací kabel z každé zásuvky pro pár 1, 2, 3 a 4. Telefonní Modul T104-8Portů 72x37x86 mm VDIR

18 P59900 Rozvaděč Propojovací Kabely S-STP Slouží pro propojení modulů v rozvaděči s propojovacím panelem uvnitř rozvaděče. Objednávejte stejný počet kabelů, kolik chcete využívat zásuvek. Vytváří propojení mezi modulem a propojovacím panelem (do zásuvek) Umožňuje rozvádět: TV, Rádio, Data, Telefon Kat6 STP Materiál: LSZH Izolace: Světle Šedá (RAL7035) Propojovací Kabely S-STP 3 Délky TV-Data-Tel 26, 29, 32 cm VDIR Propojovací Kabel S-STP TV-Data-Tel 0.5 m VDIR P59970 Rozvod Audio a Video Signálů Audio modulátor Umožňuje rozvádět zdroj audio signálu (např. PC) k audio zesilovači. Konektory: 2 RCA L/R pro zapojení stereo zdroje audio signálu 1 RJ45 pro spojení s komunikační zásuvkou 1 jack pro IR přijímač pro vzdálené ovládání zdrojového zařízení Napěťový Zdroj: 12V DC - 70mA max Frekvenční pásmo: MHz Výstup: 84 volitelných přednastavených kanálů Příslušenství: Propojovací kabel + Napěťový zdroj Barva: Černá P63530 P75597 P85675, P85672 P85673 P85675, P85674 Propojovací kabel pro TV a Rádio s IR Linkem Spojuje TV nebo audio tuner s datovou zásuvkou a umožňuje vzdáleně ovládat zdroj AV signálu. Dvojitě stíněný s IR linkem Šířka přenosového pásma: MHz Konektory: RJ45 - IEC Samec 9,52 mm Impedance (Vstup): RJ Ω Impedance (Výstup): Koaxialní - 75 Ω Izolace: Bílá nebo černá b b Součástí každého balení je adaptér na rádio (samice) TV-R Kabel XU110 IR Link Balun Bílý 3 m VDIR TV-R Kabel XU110 IR Link Balun Černý 3 m VDIR Propojovací kabel pro TV a Rádio Spojuje TV nebo audio tuner s datovou zásuvkou. Dvojitě stíněný Šířka přenosového pásma: MHz Konektory: RJ45 - IEC Samec 9.52 mm Impedance (Vstup): RJ Ω Impedance (Výstup): Koaxianíl - 75 Ω Izolace: Černá b b Součástí každého balení je adaptér na rádio (samice) TV-R Kabel XU Balun Černý 3 m VDIR Propojovací kabel pro Rádio Spojuje audio tuner s datovou zásuvkou.. Šířka přenosového pásma: MHz Konektory: RJ45 - IEC Samice 9,52 mm Impedance (Vstup): RJ Ω Impedance (Výstup): Koaxialní - 75 Ω Izolace: Bílá nebo černá Rádiový Kabel XR110 FM Pass Balun Bílá 3 m VDIR Rádiový Kabel XR110 FM Pass Balun Černý 3 m VDIR TV a Rádiové Příslušenství Koaxiální Rozbočovač Rozbočuje anténní signál na 2 výstupy. Pro instalaci v rozvaděči Apollo, když se použijí 2 TV/R moduly - pro sdílení příchozího signálu. Sada obsahuje 2-cestný rozbočovač a 2 kusy propojovacích kabelů pro všechny koaxiální propojky uvnitř rozvaděče Dodávané propojovací kabely jsou opatřeny F-male konektory pro plug-and-play instalaci. V balení j veškeré další potřebné příslušenství Koaxiální Rozbočovač 2 Cestný 3.5 db VDIR Koncová Zástrčka Prevence proti interferencím z přívodních zásuvek.. Impedance: 100 Ω na pár (R/TV/AV) P P63169 P81879 P PC Player PCP x84x49 mm VDIR Audio-Video modulátor Umožňuje rozvádět jakýkoliv zdroj audio nebo video signálu (DVD, Set-Top box, SAT receiver, IP decodér, Multimediální PC apod.) Konektory: 4 x 3 RCA L/R + Kompozitní pro zapojení až 4 audio=video zdrojů 1 RJ45 pro spojení s komunikační zásuvkou 4 jacky pro IR přijímač pro vzdálené ovládání zdrojových zařízení Napěťový Zdroj: 12V DC - 500mA max frekvenční pásmo: UHF 471,25-879,25 MHz Výstup: až 49 volitelných přednastavených kanálů Příslušenství: Propojovací kabel + Napěťový zdroj Barva: Stříbrná Podpora všech Evropských PAL TV standardů (B, L, I a D) AV Modulátor AV VDIR673V10 Propojovací Kabel pro Audio Video Modulátor Pro propojení modulátoru do zásuvky. Dvojitě stíněný propojovací kabel pro zapojení Audio Video modulátoru do komunikační zásuvky. Konektory rozhraní. Izolace: Světle Šedá AV Kabel S-STP RJ45-RJ Ohm 2 m VDIR AV Kabel S-STP RJ45-RJ Ohm 3 m VDIR AV Slučovač Umožňuje zapojit do systému až 3 modulátory. Konektory: 4x RJ45 Montáž na DIN Lištu Šířka přenosového pásma: 80 MHz MHz Vstupní ztráta: Max MHz; Min MHz Podpora přenosu ovládání přes IR Linku Dodávané příslušenství: 1 koncová zástrčka na jednom nepoužitém vstupu AV Slučovač C Cestný 72x37x86 mm VDIR AV Slučovač Umožňuje zapojit do systému až 2 modulátory. Konektory: 3x RJ45 Šířka přenosového pásma: 80 MHz MHz Vstupní ztráta: Max MHz; Min MHz Podpora přenosu ovládání přes IR Linku Dodávané příslušenství: 1 koncová zástrčka na jednom nepoužitém vstupu AV Slučovač C Cestný VDIR Koncová Zástrčka RJ Ohm STP VDIR P Utlumovač Konektor do zásuvek v případě problémů s TV signálem na příliš krátkých linkách. Podporuje pouze rozvod R/TV signalů a AV / IR link Útlum: 5, 10 nebo MHz Utlumovač ITA05 5 db 100 Ohm RJ VDIR Utlumovač ITA10 10 db 100 Ohm RJ VDIR Utlumovač ITA15 15 db 100 Ohm RJ VDIR

19 P59520, P P59960 Přenos Infra-Červeného Dálkového Ovládání - IR Link Balíček IR Přijímače a Vysílače Vzdáleně ovládá zdroje AV signálu (DVD, SAT receiver apod.). Balíček pro použití s AV modulátorem (AVxxx) a Televizním Zesilovačem (A111-xx) Přijímač se umístí u druhé TV a zapojí se do systému přes R/TV propojovací kabel s IR linkem Oko IR vysílače se nalepí na senzor IR signálu na ovládaném AV přístroji a propojí se s AV modulátorem nebo Televizním Zesilovačem Kompatibilita: Veškeré dálkové ovládače na trhu ( khz) Kapacita: Až 6 přijímačů na jeden systém Dosah: 8 m / 50 úhel Napěťový Zdroj: 10V DC - 0,1W Konektory: Jack 2.5 mm Délka: 2.8 m Barva: Stříbrná nebo Černá IR Link Přijímač - Vysílač, stříbrný VDIR IR Link Přijímač - Vysílač, černý VDIR IR Vysílač Vzdáleně ovládá zdroj AV signálu (Pouze vysílač). Vysílač se používá u AV modulátoru (AVxxx) a Televizního Zesilovače (A111-xx) pro ovládání AV zařízení Oko IR vysílače se nalepí na senzor IR signálu na ovládaném AV přístroji a propojí se s AV modulátorem nebo Televizním Zesilovačem Kompatibilita: Veškeré dálkové ovládače na trhu ( khz) Napěťový Zdroj: 10V DC - 0,1W Konektory: Jack 2.5 mm Délka: 2.8 m P P65004 P60775 Náhradní díly Klíče od rozvaděče Náhradní klíče od rozvaděče Apollo Klíče od dveří - Sada 2 klíčů od rozvaděče APOLLO VDIR Konektor 2-pólový šroubový konektor pro zapojení modulů v rozvaděči do napěťového zdroje. Pro použití v instalacích systému, kde je použit běžný napěťový zdroj od jiného výrobce Konektor obsahuje vodící drážku Konektor 2 pólový pro napájecí zdroj VDIR Popisné štítky Popisné štítky se symboly pro zásuvky Popisné štítky se symboly VDIR Typ EAN kód Referemce IR Vysílač VDIR P60735, P IR Přijímač Vzdáleně ovládá zdroj AV signálu. Přijímač se umístí u druhé TV a zapojí se do systému přes R/TV propojovací kabel s IR linkem Kompatibilita: Veškeré dálkové ovládače na trhu ( khz) Kapacita: Až 6 přijímačů na jeden systém Dosah: 8 m / 50 úhel Napěťový Zdroj: 10V DC - 0,1W Konektory: Jack 2.5 mm Délka: 2.8 m Barva: Stříbrná nebo Černá IR Přijímač, stříbrný VDIR IR Přijímač, černý VDIR P63854, P Komponenty Bang & Olufsen Rozvod Audia-Videa pro Bang &Olufsen Používá Bang & Olufsen Master Link aplikaci po síti Impedance: 100 Ω Konektory: 8x RJ45 STP výstupů 1x RJ45 STP pro propojení dvou modulů BO100-ML Zajistí propojení mezi Bang & Olufsen Audio-Video zařízením. BO103-PL Zajistí propojení mezi zdrojem audia (2,1) a reproduktory Bang & Olufsen. Zvuk Dolby Surround Typ Rozměry Reference Master Link Module BO100-ML 8Portů 72x37x86 mm VDIR Power Link Module BO103-PL Surround LXH 72x37x86 mm VDIR P60250 Nástroje Odizolovávač kabelů Omožňuje rychle odizolovat kabel bez poškození stínění Adaptuje se na různé šířky kabelů Odizolovávač kabelů VDIR

20 38 39
