1 CENTRUM ALEXA Na konečné 2397 Frýdek-Místek Tel.: Mobil: IČ: DIČ: CZ Návod na montáž finské sauny se sprchovým koutem 1

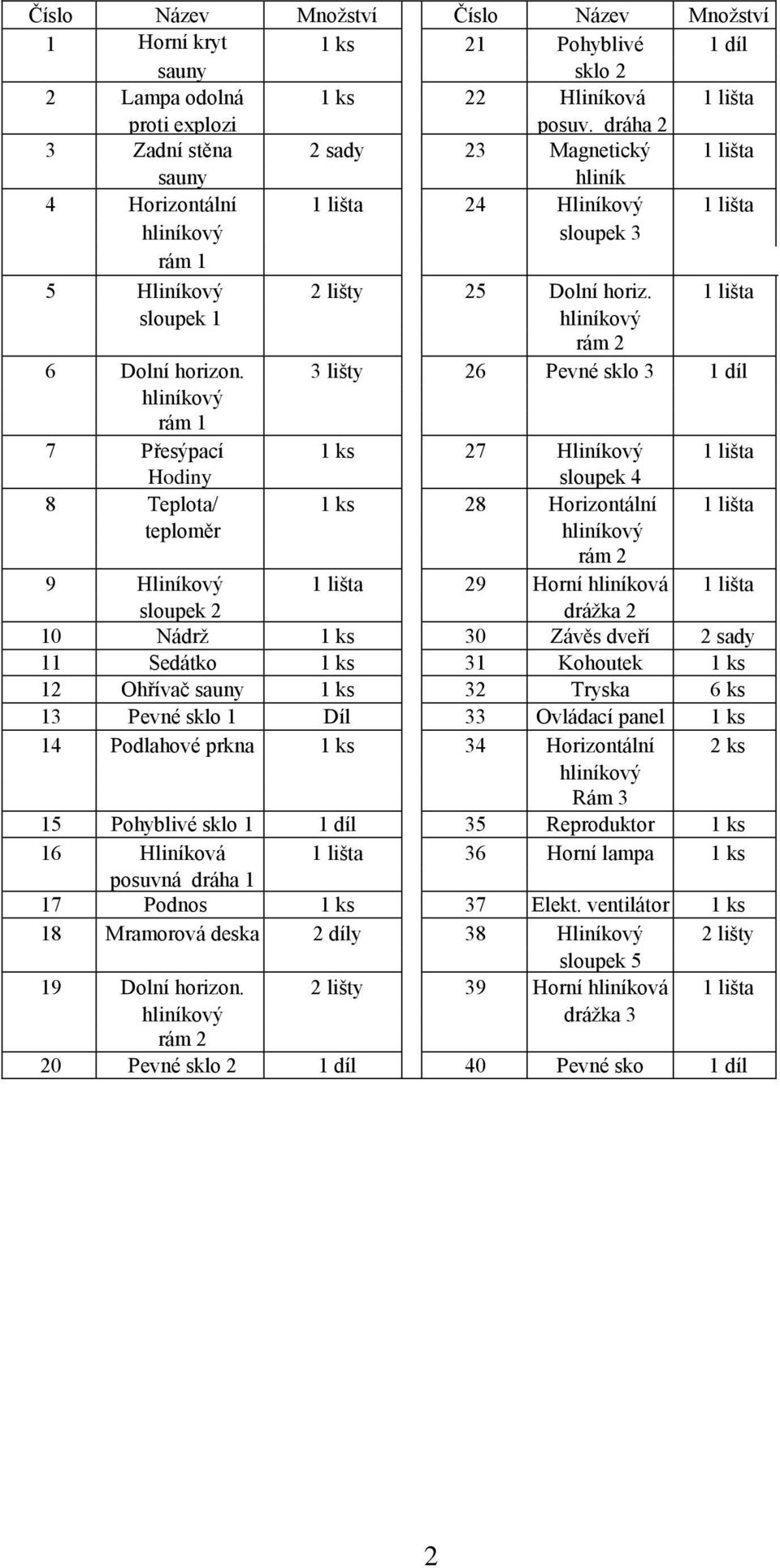

2 Číslo Název Množství Číslo Název Množství 1 Horní kryt 1 ks 21 Pohyblivé 1 díl saunovací sauny Sauna sklo 2 2 Lampa room odolná top 1 ks 22 Hliníková 1 lišta proti explozi posuv. dráha 2 3 Zadní stěna 2 sady 23 Magnetický 1 1 lišta sauny hliník 4 Horizontální 1 lišta 24 Hliníkový 1 lišta hliníkový sloupek 3 rám 1 5 Hliníkový 2 lišty 25 Dolní horiz. 1 lišta sloupek 1 hliníkový rám 2 6 Dolní horizon. 3 lišty 26 Pevné sklo 3 1 díl hliníkový rám 1 7 Přesýpací 1 ks 27 Hliníkový 1 lišta Hodiny sloupek 4 8 Teplota/ 1 ks 28 Horizontální 1 lišta teploměr hliníkový rám 2 9 Hliníkový 1 lišta 29 Horní hliníková 1 lišta sloupek 2 drážka 2 10 Nádrž 1 ks 30 Závěs dveří 2 sady 11 Sedátko 1 ks 31 Kohoutek 1 ks 12 Ohřívač sauny 1 ks 32 Tryska 6 ks 13 Pevné sklo 1 Díl 33 Ovládací panel 1 ks 14 Podlahové prkna 1 ks 34 Horizontální 2 ks hliníkový Rám 3 15 Pohyblivé sklo 1 1 díl 35 Reproduktor 1 ks 16 Hliníková 1 lišta 36 Horní lampa 1 ks posuvná dráha 1 17 Podnos 1 ks 37 Elekt. ventilátor 1 ks 18 Mramorová deska 2 díly 38 Hliníkový 2 lišty sloupek 5 19 Dolní horizon. 2 lišty 39 Horní hliníková 1 lišta hliníkový drážka 3 rám 2 20 Pevné sklo 2 1 díl 40 Pevné sko 1 díl 2

3 Všeobecný montážní výkres il l '" 24 3

4 Hydropower Instalační nákres Napájení: napájení musí být instalováno s elektrickým jističem uzemnění. Proud v zástrčce musí být roven nebo vyšší než 16A. Napájení: 3kw/220v, jedna fáze s třemi dráty. BV=3*2.5 2 Vodní energie: přívodní trubka teplé a studené vody nesmí být odkrytá víc než 80 mm nad podkladu. Napájení ,50 Odtokové potrubí 1220 Přívodní trubka teplé a studené vody 4

5 Obrázek horizontální hliníkové části Obrázek svislých hliníkových sloupků Picture 2 5

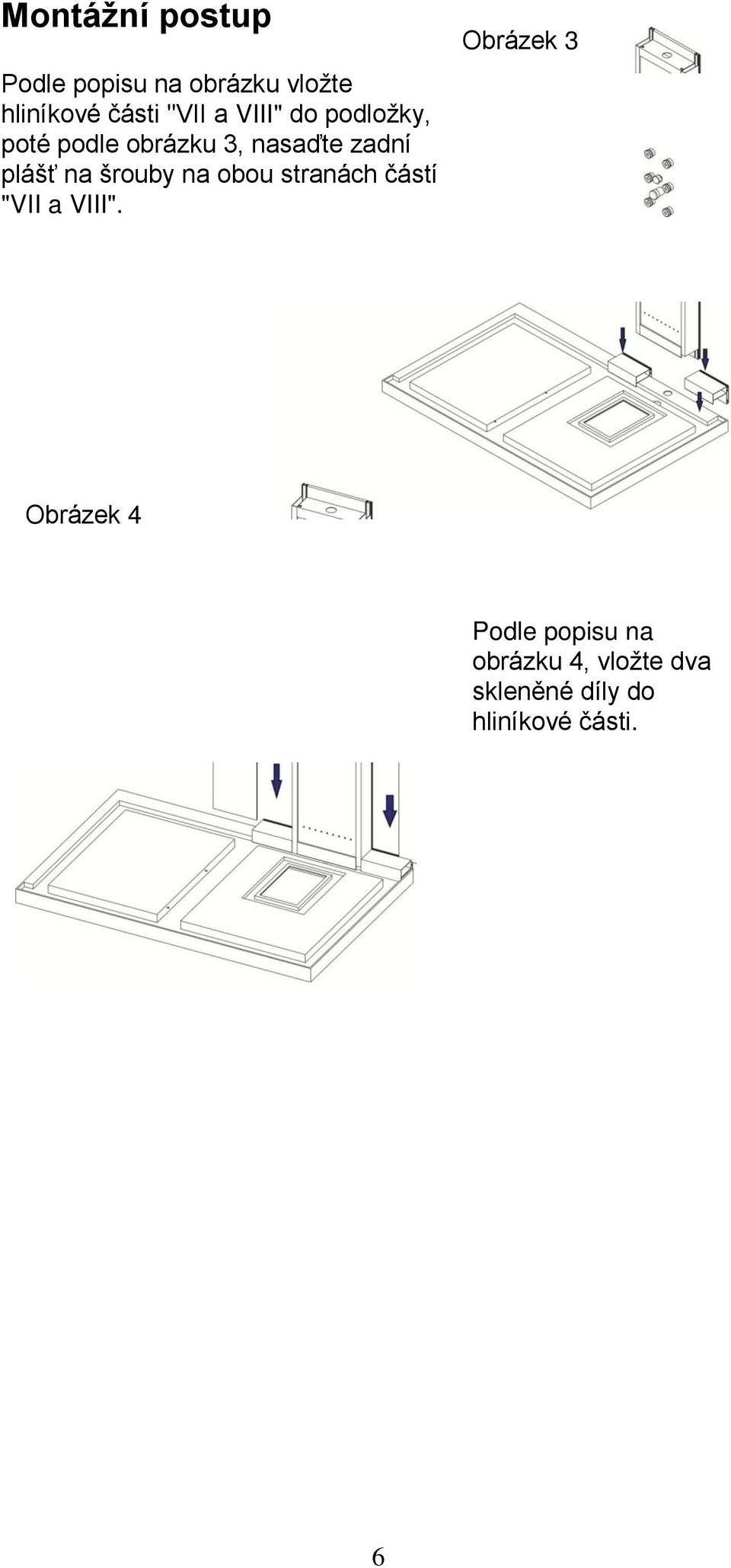

6 Montážní postup Podle popisu na obrázku vložte hliníkové části "VII a VIII" do podložky, poté podle obrázku 3, nasaďte zadní plášť na šrouby na obou stranách částí "VII a VIII". Obrázek 3 Obrázek 4 Podle popisu na obrázku 4, vložte dva skleněné díly do hliníkové části. 6

7 Obrázek 5 Vložte hliníkový profil " ~ " do šroubů na spodní vodorovný rám. Podle popisu na obrázku 6, nasaďte šrouby na dvou vodorovných rámech do dvou svislých konstrukcí. 7

8 Obrázek 7 Podle popisu na obrázku 7, nejdříve zasuňte sklo o rozměrech 960*2044 do hliníkových rámů, potom nasaďte hliníkový rám na šrouby profilu ~ pod vodorovným rámem. Nakonec použijte šrouby na obou stranách hliníkového dílu na dva hliníkové sloupky podle kroků (1 ),(2),(3). Zasuňte sklo o rozměrech 515*1987 do hliníkových sloupků dolů po drážce, potom nasaďte hliníkový svislý profil na spodní vodorovnou část a na šrouby dolní hliníkové drážky. 8

9 Obrázek 9 Vložte horní lištu skla 525x2048mm do posuvné drážky a proveďte montáž dolní lišty. Obrázek 10 Nasaďte sklo 200x2040 do hliníkových sloupků a do dolní části rámu. ' " o o * ' " o.... o 9

10 Obrázek 11 i o o o N -!< ~[ L(') Podle popisu na obrázku, proveďte montáž pohyblivého skla 578x2000 a závěsu dveří. Podle popisu na obrázku, proveďte montáž pevného skla a závěsu dveří a podle dolního obrázku, proveďte montáž pohyblivého skla. Obrázek 12 ~ Lepící páska blokující vodu 10

11 Obrázek 13 Podle bodů (1 ),(2),(3) uvedených na obrázku, nasaďte sklo 726x2044 do hliníkových sloupků a dolního orámování, potom nasaďte boční část a dolní orámování a nakonec přišroubujte oba konce horní části k sloupkovému rámu. Obrázek 14 Uzavřete saunu zadní stěnou spojením dřevené lišty a hliníku a připevněte ji hřebíky. 11

12 Přiložte dva díly zadní desky saunovací místnosti pevně k sobě a připevněte je pomocí hřebíků. Na opačné straně je dřevěná část připevněna k hliníkové slitině. Přiložte skleněný a dřevěný kryt na správné msto a připevněte je hřebíky. 12

13 Obrázek 17 Skulinu mezi sklem a hliníkovou slitinou zaplníte měkkou lepící páskou. Obrázek 18 Skulina mezi hliníkovou slitinou uvnitř parní komory bude vyplněna těsnící páskou. Nakonec zapojte vodní potrubí a elektřinu a montáž parní komory bude M-8287 ukončena. 13

14 Ventilátor Hlavní vypínač Nastavení času Rádio/CD přepínač Hlasitost/FM přepínač MEM ' Osvětlení Osvětlení Pára Nastavení teploty - Klíčový parametr + Klíčový parametr Diagram jedna: ovládací funkce klávesnice jsou následující. Zapnutí systému: Stiskněte jakékoliv tlačítko a zařízení se zapne, pokud je v elektřině. LCD displej ukazuje momentální teplotu v místnosti, světla jsou zapnuta a systém je v režimu Stand-by. Pára: Stisknutím tlačítka Pára můžete zapnout/vypnout světlo a LCD displej ukazuje ON/OFF stav Páry a její pracovní stav. Nastavení teploty: Stisknutím tlačítka Teplota +, - nastavíte teplotu páry, každé stisknutí tlačítka Teplota +, - zvýší nebo sníží teplotu o 1 C (přednastavená základní hodnota je 40 C). Pokud je teplota prostředí vyšší než přednastavená teplota, nelze páru zapnout. Nastavení času: Stisknutím tlačítka Čas +, - nastavíte dobu tvoření páry, každé stisknutí tlačítka Času +, - zvýší nebo sníží čas o 1 min. (přednastavená základní hodnota je 20min) Rozprašovač: Stisknutím tlačítka rozprašovače zapnete horní rozprašovač a LCD displej bude ukazovat signál Horní rozprašovač; stisknutím tlačítka rozprašovače podruhé zapnete dolní rozprašovač a LCD displej bude ukazovat signál Dolní rozprašovač; stisknutím tlačítka rozprašovače potřetí aktivujete funkci rozprašovacího cyklu a každých 5 vteřin se bude měnit směr z horního na dolní 14

15 stisknutím tlačítka počtvrté vypnete všechny funkce rozprašování i LCD displej. Osvětlení: Stisknutím tlačítka Osvětlení zapnete nebo vypnete světlo a LCD displej ukazuje pozici ON/OFF světla a jeho pracovní stav. Ventilátor: Stisknutím tlačítka Ventilátoru jej zapnete nebo vypnete, LCD displej ukazuje pozici ON/OFF ventilátoru a jeho pracovní stav. Rádio/CD přepínač: Prvním stisknutím tlačítka Rádio/CD zapnete funkci Rádio a LCD displej zobrazí signál fungování rádia; druhým stisknutí tlačítka Rádio/CD vypnete funkci rádia a zapnete funkci MP3 a LCD displej zobrazí signál fungování CD; stisknutím tlačítka Rádio/CD potřetí systém vypne funkci Rádio/CD a LCD nebude zobrazovat žádný signál. Tento systém je vybaven FM rádiem se zobrazováním frekvence, digitálním laděním a funkcí automatického vyhledávání a ukládání. V pracovním stavu funkce Rádio stiskněte tlačítko MEM po dobu 2 vteřin a systém začne vyhledávat stanice v pásmu 88.0MHz~108.0MHz a uloží stanice s dobrým signálem. Pokud nemají přijímané stanice dobrý signál, stisknutím tlačítka MEM je vymažete. Pokud si budete přát vyhledávat manuálně, zapněte funkci vyhledávání stisknutím tlačítka VOLUME/FM a pomocí tlačítka + nebo - seřídíte stanice v pásmu 88.0MHz~108.0MHz; Pokud bude držet tlačítko + nepřetržitě, systém může vyhledávat stanice automaticky v pásmu 88.0MHz~108.0MHz, když systém nalezne stanici, přestane hledat a začne hrát tuto stanici, poté stiskněte tlačítko MEM pro uložení této stanice. Při používání funkce MP3, stisknutí tlačítka Volume/FM a tlačítka + nebo můžete vybrat MP3 položku Nastavení hlasitosti: Stisknutí tlačítka Volume/FM vstoupíte do funkce upravení hlasitosti a stisknutí tlačítek + nebo ji můžete upravit. 15
