Návod k obsluze GRIP Outdoor E-LVT

Transkript

1 Návod k obsluze GRIP Outdoor E-LVT Úvod Blahopřejeme Vám k zakoupení moderního, technologicky vysoce vyspělého elektronického Gripu. Model E-LVT s funkcí Power Bank je odolný vůči stříkající vodě, prachu, pádu a tlaku. Důležité Před prvním použitím přístroje si pozorně přečtěte tuto uživatelskou příručku a uschovejte ji pro budoucí použití. Výstraha Grip E-LVT plní, v kombinaci s odpařovačem, funkci elektronické cigarety a pro jeho používání tedy platí stejná omezení jako pro tabákové výrobky: 1. výrobek nesmí být užíván osobami mladšími 18 let 2. výrobek není vhodný pro těhotné a kojící ženy 3. trpíte-li srdeční chorobou, vysokým krevním tlakem, diabetem, nebo se léčíte na deprese či astma, poraďte se o vhodnosti používání se svým ošetřujícím lékařem 4. uchovávejte mimo dosah dětí a domácích zvířat Doporučení Pro spolehlivý a bezproblémový provoz gripu, doporučujeme provádět jeho pravidelnou údržbu. 1. udržujte v čistotě a suchu vrchní kovovou část se závitem (na těle gripu), na kterou šroubujete clearomizér či jiný odpařovač náplně (e-liquidu), stejně jako obdobnou část na odpařovači. To se týká jak závitů samotných, tak zejména vnitřních kontaktů, kterými na sebe grip a odpařovač doléhají. V případě usazených nečistot či vlhka může dojít ke ztrátě výkonu a tím i dýmivosti použitého odpařovače, případně k úplné nefunkčnosti zařízení. 2. pravidelně doplňujte náplň (e-liquid) do odpařovače (clearomizér, atomizér apod.), abyste předešli používání přístroje nasucho. Zabráníte tak možnému spálení žhavící spirálky uvnitř clearomizéru a tím jeho znehodnocení. 3. Bateriový článek (typ 18650) ztrácí vlivem jeho požívání kapacitu a tím i výkonnost. Pravidelně jej proto nabíjejte, předejdete tak jeho úplnému vybití a tím i nemožnosti používání. 4. clearomizer či jakýkoli jiný odpařovač podléhá vlivem jeho používání přirozenému opotřebení. Toto platí zejména pro jeho žhavící spirálku, která se časem zanese zbytky e-liquidu a ztratí své žhavící schopnosti. Životnost spirálky je závislá na několika faktorech, jako je intenzita a styl kouření, použitá náplň, údržba apod. a pohybuje se nejčastěji v rozmezí 14 dnů až několika týdnů. Zaznamenáte-li pokles dýmivosti či příchuť spáleniny, vyměňte část se žhavící spirálkou za novou, případně vyměňte celý clearomizer. Varování Nabíjíte-li grip pomocí usb kabelu (viz. odst. nabíjení E-LVT, odst.2), nepoužívejte jej pro e-kouření.

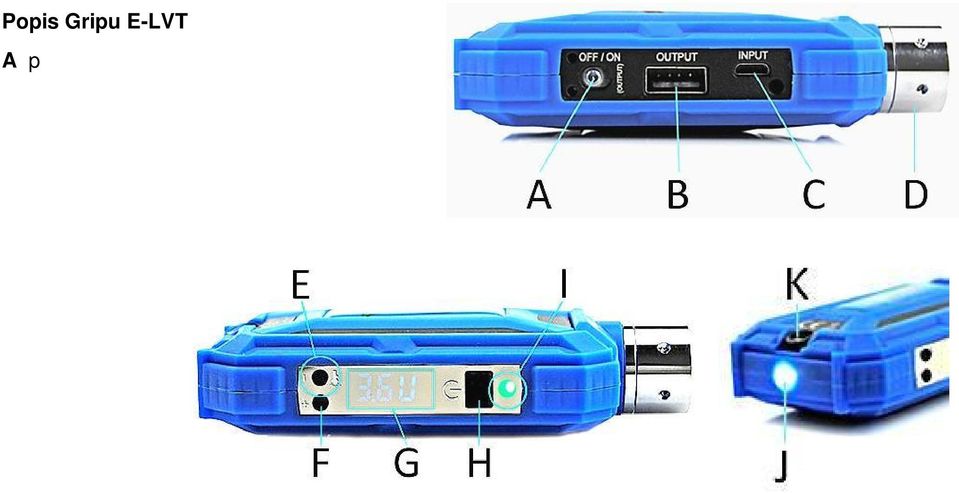

2 Popis Gripu E-LVT A přepínač pro dobíjení externího zařízení B usb výstup pro dobíjení externího zařízení C mini usb vstup pro nabíjení E-LVT D šroubovatelná krytka závitů 510/eGo E tlačítko - /spínač led svítilny F tlačítko + G lcd displej H spínací tlačítko I led dioda J led svítilna K šroub krytu baterie Provoz gripu je řízen mikroprocesorem a zajišťován bateriovým článkem typu (není součástí dodávky) o délce 67mm, který se vkládá do těla gripu a zajišťuje krytem a šroubem (K) za pomocí montážního klíče (součástí dodávky). Pokročilé vlastnosti E-LVT 1. signalizace stavu nabití/vybití baterie 2. ochrana obvodů proti zkratu (Short Circuit Protection) 3. ochrana proti přepólování (obráceně vložené baterii 18650) a proti přebití baterie 4. variabilní, nastavitelné napětí a výkon 5. zámek tlačítka (deaktivace gripu) - slouží jako ochrana proti samovolnému sepnutí spínacího tlačítka např. v kapse, kabelce nebo jako ochrana proti zneužití dětmi 6. ochrana uživatele proti "překouření" - při sepnutí tlačítka (potahování) delším než cca 10 vteřin se žhavení přeruší až do opětovného odblokování (led dioda třikrát zabliká a zhasne) 7. detekce odporu nasazeného clearomizeru či jiného odpařovače (ohm metr) 8. vestavěná led svítilna 9. funkce POWER BANK (zdroj energie) pro dobíjení externích zařízení (mobil, ) přímo z Gripu 10. mini usb port pro alternativní dobíjení E-LVT kabelem z PC, zásuvky 220V apod. 11. pružný kontakt pro spolehlivou kompatibilitu s různými typy odpařovačů 12. odolnost vůči vodě, prachu, pádu, tlaku Základní použití E-LVT 1. přiloženým klíčem odšroubujte kryt baterie (K), vložte bateriový článek typu (není součástí dodávky) a víčko opět zašroubujte. Na displeji třikrát zabliká údaj 888 a LED dioda (I) zabliká zelenou, žlutou a červenou barvou. 2. našroubujte na grip Váš clearomizér naplněný e-liquidem (není součástí dodávky). 3. aktivujte grip stisknutím spínacího tlačítka (H) 2-3x za sebou signalizováno nápisem ON. 4. zmáčkněte spínací tlačítko (H) rozsvítí se LED dioda (I) nad tlačítkem (příslušnou barvou viz. odstavec 1. oddílu další pokročilé funkce E-LVT ). Baterie začne dodávat proud do clearomizéru a tento začne žhavit a odpařovat tekutou náplň. Držte tlačítko v této poloze a zároveň pomalu, plynule a po delší dobu (cca 5 vteřin) potahujte z náustku clearomizéru do úst vzniklou páru (dým).

3 5. pusťte spínací tlačítko (LED dioda zhasne, clearomizér přestane žhavit a produkovat páru) a poté ještě potáhněte zbytky dýmu. Zabráníte tak případné kondenzaci přebytečné páry v náustku. Rozšířené možnosti použití E-LVT Grip disponuje řadou funkcí, jež zvyšují uživatelský komfort při e-kouření. Těmi základními jsou zejména možnost nastavení hodnot výstupního napětí a výkonu dle osobních preferencí každého uživatele. Platí, že čím vyšší hodnoty budou na gripu nastaveny, tím vyšší žhavící schopnost bude grip mít, což má za následek větší dýmivost clearomizeru spolu s vyšší spotřebou e-liquidu. Pro úpravu zmíněných hodnot postupujte dle následujících kroků: 1. přepnutí gripu do režimu nastavení funkcí Abyste mohli měnit hodnoty výstupního napětí a výkonu, zmáčkněte současně tlačítka + (F) a - (E) a přidržte cca 5 vteřin - grip se přepne do nastavovacího módu. Pokud tak neučiníte, nelze hodnoty měnit na displeji signalizováno nápisem LOC (locked=uzamčeno) a grip zobrazuje pouze aktuálně nastavené hodnoty. 2. přepínání mezi jednotlivými funkcemi Grip umožňuje nastavovat hodnoty napětí (V) i výkonu (P). K přepínání mezi těmito funkcemi slouží kombinace tlačítek. Pokud hodláte měnit napětí (a to není na gripu primárně nastaveno), zmáčkněte a přidržte po dobu cca dvou vteřin současně tlačítko - (E) a spínací tlačítko (H). Na displeji se zobrazí údaj Vo (Voltage=napětí) a nyní můžete hodnoty napětí měnit viz. odst. 3. Pokud hodláte měnit výkon (a ten není na gripu primárně nastaven), zmáčkněte a přidržte po dobu cca dvou vteřin současně tlačítko + (F) a spínací tlačítko (H). Na displeji se zobrazí údaj Po (Power=výkon) a nyní můžete hodnoty výkonu měnit viz. odst změna hodnot napětí/výkonu Nacházíte-li se v režimu změny hodnot (viz. odstavec 1. a 2.), použijte k tomuto účelu tlačítka + (F) či - (E). Za pomocí tlačítka + dochází k cyklickému navyšování příslušné hodnoty, za pomocí tlačítka - pak k jejímu cyklickému snižování. Přitom co jedno zmáčknutí, to změna o jednu hodnotu. Výstupní napětí gripu (V) lze nastavovat v rozmezí hodnot V (v krocích po 0.1V), výkon gripu (P) pak v rozmezí W (v krocích po 0.5W). 4. opuštění nastavovacího módu a návrat do běžného, vapovacího režimu Zmáčkněte současně tlačítka + (F) a - (E) a přidržte cca 5 vteřin - grip se přepne zpět do vapovacího módu (režim pro běžné používání) - na displeji signalizováno nápisem LOC (locked=uzamčeno) a grip již zobrazuje pouze aktuálně nastavené hodnoty. Další pokročilé funkce E-LVT: 1. signalizace nabití/vybití baterie (článku 18650) Grip při každém použití monitoruje napětí vložené baterie, tedy aktuální stav jejího nabití. Tato úroveň je signalizována barvou LED diody (I) umístěné nad spínacím tlačítkem. Při každém zmáčknutí tlačítka se dioda rozsvítí jednou ze tří barev v návaznosti na stav baterie: - zelená: nabito na %, napětí baterie je větší než 3.75V - žlutá: nabito na 40-55%, napětí baterie se pohybuje v rozmezí V - červená: nabito pod 40%, napětí baterie je nižší než 3.6V

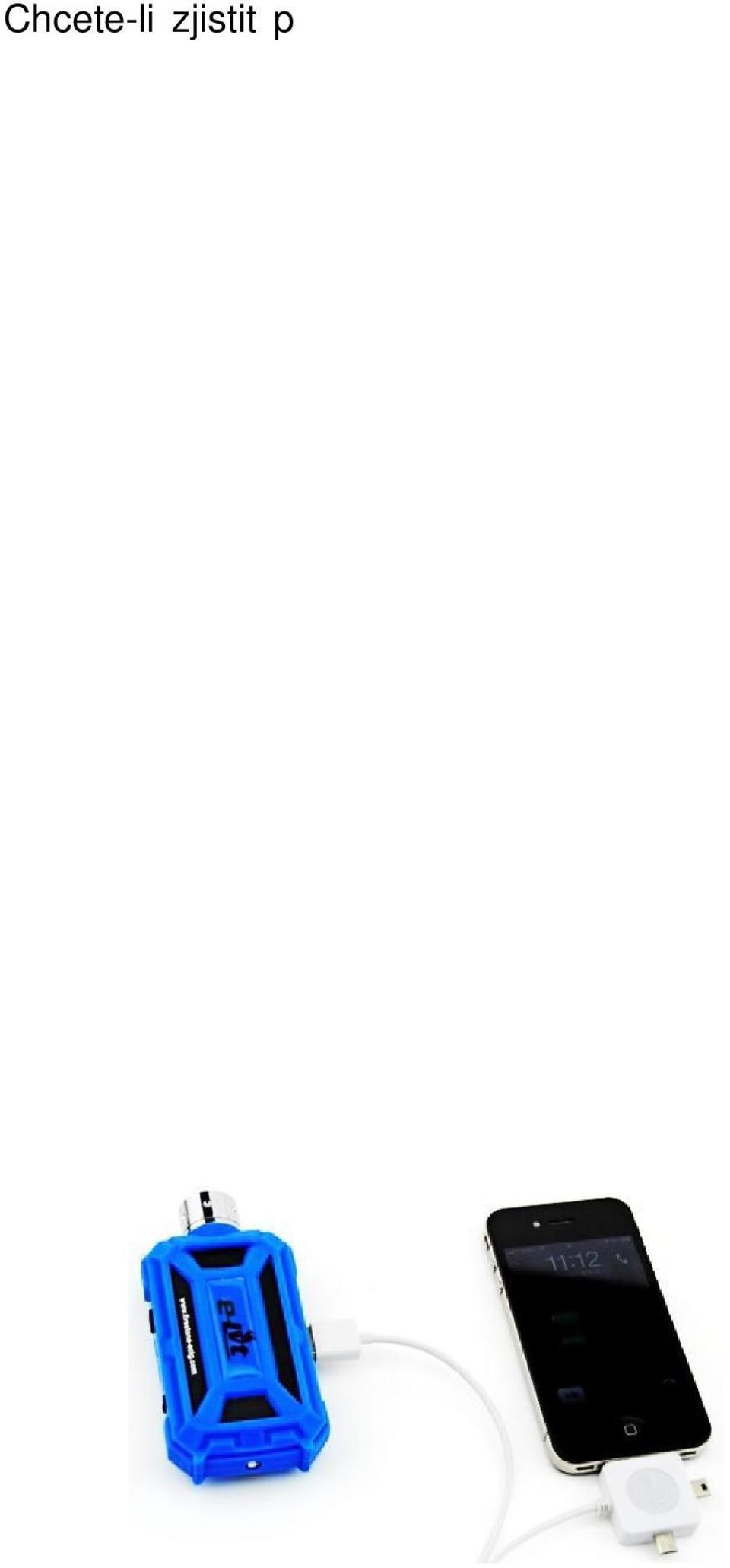

4 Chcete-li zjistit přesný stav aktuálního napětí baterie (úrovně nabití), zmáčkněte tlačítko + (F) po dobu cca dvou vteřin. Na displeji se zobrazí hodnota napětí článku (např. 4.2V). 2. měření odporu nasazeného clearomizeru či jiného odpařovače Grip dokáže změřit odpor nasazeného clearomizeru (funkce ohm metr). Pro zjištění tohoto údaje, zmáčkněte současně tlačítka + (F) a - (E) po dobu cca dvou vteřin - na displeji se zobrazí příslušná hodnota (např. 1,9R). Není-li žádný clearomizer nasazen, zobrazí se nápis NON. 3. funkce svítilny Grip je vybaven vestavěnou LED svítilnou (J). Pro její aktivaci zmáčkněte a přidržte po dobu cca tří vteřin tlačítko - (E). Stejným způsobem svítilnu opět deaktivujete. 4. funkce POWER BANK Grip je konstruován způsobem, který umožňuje dobíjet jakékoliv externí zařízení (mobil, MP3, fotoaparát apod.) přímo z těla E-LVT. Grip se tedy chová jako tzv. Power Bank (energetická banka, zdroj energie). V takovém případě je energie z bateriového článku 18650, vloženého do těla gripu, předávána připojenému, dobíjenému zařízení, čímž dochází zároveň k vybíjení článku Pro dobíjení propojte vhodným kabelem (součástí dodávky) E-LVT s externím zařízením viz. obr. 1. Odklopte silikonový kryt na boční straně gripu, který zakrývá potřebné konektory. Větší usb koncovku propojovacího kabelu zasuňte do výstupního usb konektoru E-LVT s označením OUTPUT (B), druhou koncovku zasuňte do vstupního konektoru dobíjeného zařízení a přepínač na E-LVT s označením OFF/ON (output) (A) nastavte do polohy ON. Tím zahájíte proces přenosu energie, což je signalizováno údajem --- na displeji gripu. obr.1 5. funkce uzamčení gripu Grip je možno uzamknout proti nechtěnému sepnutí (zámek tlačítka), a tím i žhavení nasazeného clearomizéru. Po uzamčení nebude žhavení možné a spínací tlačítko bude nefunkční. Pro uzamčení gripu, zmáčkněte 3x rychle po sobě spínací tlačítko (H). Uzamčení je na displeji signalizováno informací OFF. Pro opětovnou aktivaci gripu postupujte stejným způsob. Odemčení je signalizováno informací ON. 6. odolnost proti poškození grip je svou konstrukcí a použitými materiály předurčen k tomu, aby dokázal odolávat i hrubšímu zacházení a nepříznivým vlivům, jako je nadměrná prašnost či vlhkost. E-LVT je odolný vůči volnému pádu na tvrdý povrch z výšky až 2 metry, odolnost vůči vniknutí kapalin je definováno stupněm krytí IPX1 ( chráněno proti padající vodě při ekvivalentu deště 3-5 mm padající vody za minutu v průběhu 10 minut. Jednotka je umístěna ve své pracovní poloze. ). Upozornění: grip je voděodolný, nikoliv vodotěsný neponořujte jej proto do vody, mohlo by dojít k prosáknutí do vnitřních částí a k nenávratnému poškození elektroniky!

5 Varovné informace na LCD displeji 1. klesne-li napětí baterie na kritickou úroveň, zobrazí se na displeji údaj "LOV" (nízké napětí), který informuje, že baterie je téměř vybitá a je vhodné ji dobít. 2. má-li nasazený clearomizer příliš nízký odpor, nebo má tendenci způsobit zkrat, aktivuje se na gripu funkce ochrany proti zkratu (short circuit protection) a na displeji se zobrazí údaj "0.0R". Kompatibilita gripu E-LVT je vybaven oběma typy závitů, tedy jak 510 (tzv. vnitřní závit), tak i ego (tzv. vnější závit), díky čemuž je kompatibilní s většinou dnes používaného příslušenství k e-cigaretám. Nabíjení E-LVT (bateriového článku není součástí dodávky) Nabíjení gripu, resp. bateriového článku 18650, lze provádět dvěma způsoby: 1. externě - za pomoci montážního klíče (součástí dodávky) odšroubujte pojistný šroub (K), odklopte kryt a vyjměte bateriový článek z těla Gripu, vložte jej do odpovídající nabíječky (není součástí dodávky) a tuto připojte do sítě 220V. 2. interně - přiloženým kabelem propojte grip s externím zdrojem energie, jako je PC, power banka, zásuvky 220V apod., přičemž mini usb koncovku kabelu zasuňte do vstupního mini usb konektoru E-LVT s označením INPUT (C). Nabíjení je signalizováno zeleně svítící led diodou (I), po nabití světlo zhasne. Vlastností baterie je postupný úbytek její kapacity v důsledku jejího opakovaného nabíjení a vybíjení, což není vada výrobku. S postupem času tedy zaznamenáte nutnost častějšího dobíjení oproti tomu, kdy jste ji začali používat. Po určité době může baterie z tohoto důvodu přestat žhavit úplně. Její životnost je závislá od četnosti a intenzity používání, v průměru se pohybuje okolo devíti měsíců. Materiál: Slitina zinku/silikon Stupeň krytí: IPX1 Obsah balení: 1x tělo E-LVT 1x multifunkční usb kabel 1x montážní klíč 1x dárková krabička 1x originální uživatelský manuál 1x český návod Záruční doba: 24 měsíců Výrobce: Firestone Technology Co., Ltd., Čína Distributor pro ČR: NOVACIG a.s., Kaprova 42, Praha 1, , info@novacig.cz, tel.:
