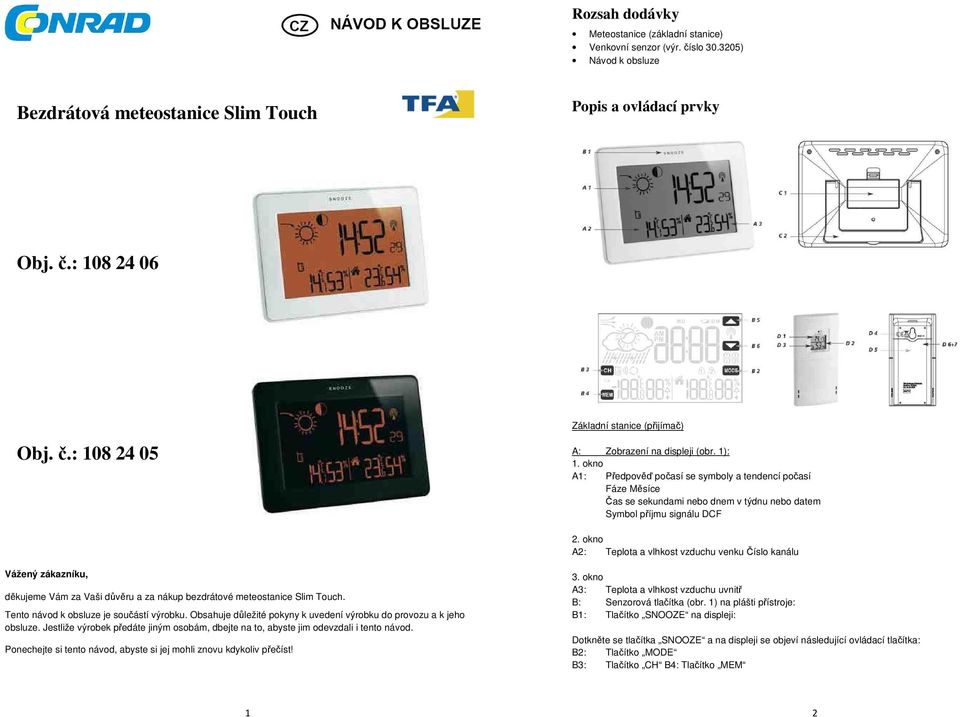

1 Rozsah dodávky Meteostanice (základní stanice) Venkovní senzor (výr. číslo ) Návod k obsluze Bezdrátová meteostanice Slim Touch Popis a ovládací prvky Obj. č.: Obj. č.: Základní stanice (přijímač) A: Zobrazení na displeji (obr. 1): 1. okno A1: Předpověď počasí se symboly a tendencí počasí Fáze Měsíce Čas se sekundami nebo dnem v týdnu nebo datem Symbol příjmu signálu DCF 2. okno A2: Teplota a vlhkost vzduchu venku Číslo kanálu Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup bezdrátové meteostanice Slim Touch. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! 3. okno A3: Teplota a vlhkost vzduchu uvnitř B: Senzorová tlačítka (obr. 1) na plášti přístroje: B1: Tlačítko SNOOZE na displeji: Dotkněte se tlačítka SNOOZE a na displeji se objeví následující ovládací tlačítka: B2: Tlačítko MODE B3: Tlačítko CH B4: Tlačítko MEM 1 2

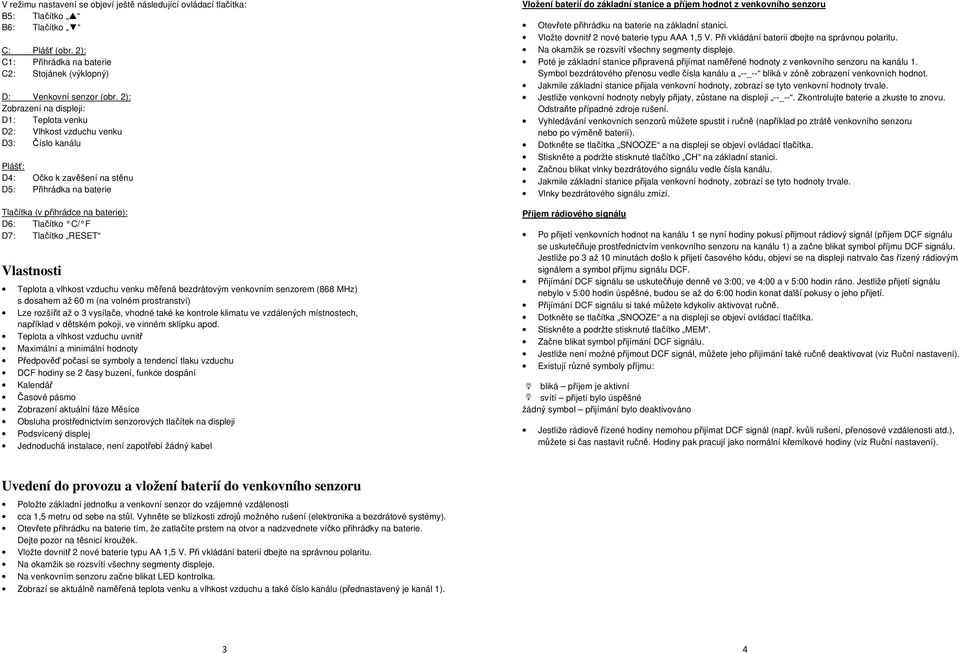

2 V režimu nastavení se objeví ještě následující ovládací tlačítka: B5: Tlačítko B6: Tlačítko C: Plášť (obr. 2): C1: Přihrádka na baterie C2: Stojánek (výklopný) D: Venkovní senzor (obr. 2): Zobrazení na displeji: D1: Teplota venku D2: Vlhkost vzduchu venku D3: Číslo kanálu Plášť: D4: Očko k zavěšení na stěnu D5: Přihrádka na baterie Tlačítka (v přihrádce na baterie): D6: Tlačítko C/ F D7: Tlačítko RESET Vlastnosti Teplota a vlhkost vzduchu venku měřená bezdrátovým venkovním senzorem (868 MHz) s dosahem až 60 m (na volném prostranství) Lze rozšířit až o 3 vysílače, vhodné také ke kontrole klimatu ve vzdálených místnostech, například v dětském pokoji, ve vinném sklípku apod. Teplota a vlhkost vzduchu uvnitř Maximální a minimální hodnoty Předpověď počasí se symboly a tendencí tlaku vzduchu DCF hodiny se 2 časy buzení, funkce dospání Kalendář Časové pásmo Zobrazení aktuální fáze Měsíce Obsluha prostřednictvím senzorových tlačítek na displeji Podsvícený displej Jednoduchá instalace, není zapotřebí žádný kabel Vložení baterií do základní stanice a příjem hodnot z venkovního senzoru Otevřete přihrádku na baterie na základní stanici. Vložte dovnitř 2 nové baterie typu AAA 1,5 V. Při vkládání baterií dbejte na správnou polaritu. Na okamžik se rozsvítí všechny segmenty displeje. Poté je základní stanice připravená přijímat naměřené hodnoty z venkovního senzoru na kanálu 1. Symbol bezdrátového přenosu vedle čísla kanálu a --_-- bliká v zóně zobrazení venkovních hodnot. Jakmile základní stanice přijala venkovní hodnoty, zobrazí se tyto venkovní hodnoty trvale. Jestliže venkovní hodnoty nebyly přijaty, zůstane na displeji --_--. Zkontrolujte baterie a zkuste to znovu. Odstraňte případné zdroje rušení. Vyhledávání venkovních senzorů můžete spustit i ručně (například po ztrátě venkovního senzoru nebo po výměně baterií). Stiskněte a podržte stisknuté tlačítko CH na základní stanici. Začnou blikat vlnky bezdrátového signálu vedle čísla kanálu. Jakmile základní stanice přijala venkovní hodnoty, zobrazí se tyto hodnoty trvale. Vlnky bezdrátového signálu zmizí. Příjem rádiového signálu Po přijetí venkovních hodnot na kanálu 1 se nyní hodiny pokusí přijmout rádiový signál (příjem DCF signálu se uskutečňuje prostřednictvím venkovního senzoru na kanálu 1) a začne blikat symbol příjmu DCF signálu. Jestliže po 3 až 10 minutách došlo k přijetí časového kódu, objeví se na displeji natrvalo čas řízený rádiovým signálem a symbol příjmu signálu DCF. Přijímání DCF signálu se uskutečňuje denně ve 3:00, ve 4:00 a v 5:00 hodin ráno. Jestliže přijetí signálu nebylo v 5:00 hodin úspěšné, budou se až do 6:00 hodin konat další pokusy o jeho přijetí. Přijímání DCF signálu si také můžete kdykoliv aktivovat ručně. Stiskněte a podržte stisknuté tlačítko MEM. Začne blikat symbol přijímání DCF signálu. Jestliže není možné přijmout DCF signál, můžete jeho přijímání také ručně deaktivovat (viz Ruční nastavení). Existují různé symboly příjmu: bliká příjem je aktivní svítí přijetí bylo úspěšné žádný symbol přijímání bylo deaktivováno Jestliže rádiově řízené hodiny nemohou přijímat DCF signál (např. kvůli rušení, přenosové vzdálenosti atd.), můžete si čas nastavit ručně. Hodiny pak pracují jako normální křemíkové hodiny (viz Ruční nastavení). Uvedení do provozu a vložení baterií do venkovního senzoru Položte základní jednotku a venkovní senzor do vzájemné vzdálenosti cca 1,5 metru od sebe na stůl. Vyhněte se blízkosti zdrojů možného rušení (elektronika a bezdrátové systémy). Otevřete přihrádku na baterie tím, že zatlačíte prstem na otvor a nadzvednete víčko přihrádky na baterie. Dejte pozor na těsnicí kroužek. Vložte dovnitř 2 nové baterie typu AA 1,5 V. Při vkládání baterií dbejte na správnou polaritu. Na okamžik se rozsvítí všechny segmenty displeje. Na venkovním senzoru začne blikat LED kontrolka. Zobrazí se aktuálně naměřená teplota venku a vlhkost vzduchu a také číslo kanálu (přednastavený je kanál 1). 3 4

3 Radiový signál DCF-77 DCF-77 je rozhlasový vysílač zakódovaných časových znaků, který je šířen v pásmu dlouhých vln (77,5 khz) a jehož dosah je cca km. Tento vysílač, který je umístěn v Mainflingenu poblíž Frankfurtu nad Mohanem, šíří a kóduje časový signál DCF-7 z césiových atomových hodin z Fyzikálně-technického institutu v Braunschweigu. Odchylka tohoto času činí méně než 1 sekundu za 1 milion let. Tento rádiový časový signál automaticky zohledňuje astronomicky podmíněné opravy času (letní a normální neboli zimní čas), přestupné roky a změny data. Pokud se Vaše meteostanice bude nacházet v dosahu příjmu z tohoto vysílače, pak začne tento časový signál přijímat, provede jeho dekódování a budou po celý rok zobrazovat přesný čas, a to nezávisle na letním nebo na normálním (zimním) čase. Zkratka DCF znamená následující: D (Deutschland = Německo), C (označení pásma dlouhých vln) a F (frankfurtský region). Příjem tohoto rádiového časového signálu DCF-77 je závislý na zeměpisných a stavebních podmínkách. V normálních podmínkách lze tento signál zachytit bez problému až do vzdálenosti km od vysílače ve Frankfurtu nad Mohanem (za ideálních podmínek až do vzdálenosti km od tohoto vysílače). V noci mívají atmosférické poruchy obvykle nižší intenzitu a příjem tohoto signálu je možný téměř na všech místech. Stačí jediný příjem během dne (i v noci), aby meteostanice udržela nastavený čas s odchylkou menší než 1 sekunda. V normálních podmínkách (v bezpečné vzdálenosti od zdrojů rušení, jako jsou např. televizní přijímače, monitory počítačů) trvá zachycení časového signálu několik minut. Pokud by meteostanice tento signál nezachytila (nebo bude-li příjem rušený), pak je třeba, abyste provedli kontrolu podle následujících bodů: 1) Přemístěte se s meteostanicí na jiné místo a pokuste se o nové zachycení signálu DCF-77. 2) Vzdálenost meteostanice od zdrojů rušení, jako jsou monitory počítačů nebo televizní přijímače, by měla být při příjmu tohoto signálu alespoň 1,5 až 2 metry. Nedávejte meteostanici při příjmu časového signálu do blízkosti kovových dveří, okenních rámů nebo jiných kovových konstrukcí či předmětů (pračky, sušičky, chladničky atd.). 3) V prostorách ze železobetonových konstrukcí (sklepy, výškové domy atd.) je příjem signálu DCF-77 podle podmínek slabší. V externích případech podržte meteostanici poblíž okna nebo jí otočte zadní či přední stranou směrem k vysílači ve Frankfurtu nad Mohanem. Obsluha Důležité: Během přijímání DCF signálu (bliká symbol příjmu) nelze používat tlačítka meteostanice. Všechny zadané hodnoty jsou potvrzeny krátkým pípnutím. Přístroj automaticky odejde z režimu nastavení, jestliže jste po delší dobu nestiskli žádné tlačítko. Pokud v režimu nastavení podržíte stisknuté tlačítko nebo, přenastavení je rychlejší. Ruční nastavení V normálním režimu podržte na 3 sekundy stisknuté tlačítko MODE a přejděte do režimu nastavení: Začne blikat 24hodinový nebo 12hodinový formát zobrazení času. Pomocí tlačítek nebo můžete v normálním režimu přepínat mezi 24-hodinovým a 12-hodinovým formátem zobrazení času (na displeji se objeví nápis AM nebo PM ). Stiskněte tlačítko MODE ještě jednou a můžete si pomocí tlačítek nebo postupně nastavit časové pásmo (přednastaveno na 0 ), hodiny, minuty, rok, formát zobrazení data D/M (evropský, nejprve den, pak měsíc) nebo M/D (americký, nejprve měsíc a pak den), měsíc, den, jazyk pro zobrazení dne v týdnu, jednotku teploty, ( C nebo F) a příjem DCF signálu (přednastaveno na aktivní příjem). Dojde-li k úspěšnému přijetí DCF signálu (je-li jeho přijímání aktivované, ON ), ručně nastavený čas se přepíše. 5 Nastavení časového pásma V režimu nastavení můžete nastavit také korekci časového pásma. Korekce časového pásma je zapotřebí, když přijímáte DCF signál, ale Vaše časové pásmo (+21/ 1) se liší od času DCF (například je o hodinu méně). Volba jazyka pro zobrazení dne v týdnu V režimu nastavení můžete provést výběr jazyka pro zobrazení dne v týdnu: angličtina (E), němčina (G), francouzština (F), španělština (S) a italština (I). Nastavení jednotky teploty V režimu nastavení si můžete přepínat mezi jednotkou teploty C (stupně Celsia) a F (stupně Fahrenheita). Aktivace a deaktivace přijímání DCF signálu V režimu nastavení si můžete příjem DCF signálu aktivovat ( ON ), nebo deaktivovat ( OFF ). Nastavení dvou časů buzení V normálním režimu třikrát stiskněte tlačítko MODE a přejděte do režimu buzení. Na displeji se objeví nápis Al a 0:00 (výchozí nastavení) nebo naposledy nastavený čas buzení. Podržte tlačítko MODE stisknuté. Začne blikat zobrazení hodin. Pomocí tlačítek nebo nastavte hodiny. Objeví se symbol buzení. Potvrďte zadání stisknutím tlačítka MODE a nastavte minuty. Začne blikat zobrazení minut a Vy můžete pomocí tlačítek nebo nastavit minuty. Znovu stiskněte tlačítko MODE a druhý čas buzení můžete nastavit stejným způsobem. Tlačítko MODE stiskněte ještě jednou a vrátíte se k zobrazení aktuálního času. Na displeji se objeví aktuální čas a symboly aktivovaného buzení 1 a/nebo 2. Aktivace a deaktivace buzení Chcete-li některou funkci buzení aktivovat, nebo deaktivovat, v normálním režimu 2x stiskněte tlačítko MODE. Na displeji se objeví nápis Al a první nastavený čas buzení. Pomocí tlačítek nebo můžete funkci buzení aktivovat, nebo deaktivovat. Symbol buzení se objeví, nebo zhasne. Jednou stiskněte tlačítko MODE. Na displeji se objeví nápis Al a druhý nastavený čas buzení. Pomocí tlačítek nebo můžete funkci buzení aktivovat, nebo deaktivovat. Symbol buzení se objeví, nebo zhasne. Jakmile je dosaženo nastaveného času buzení, začne budík zvonit. Příslušný symbol buzení svítí a na displeji se objeví všechna ovládací tlačítka. Stiskněte libovolné tlačítko a buzení utichne. 6

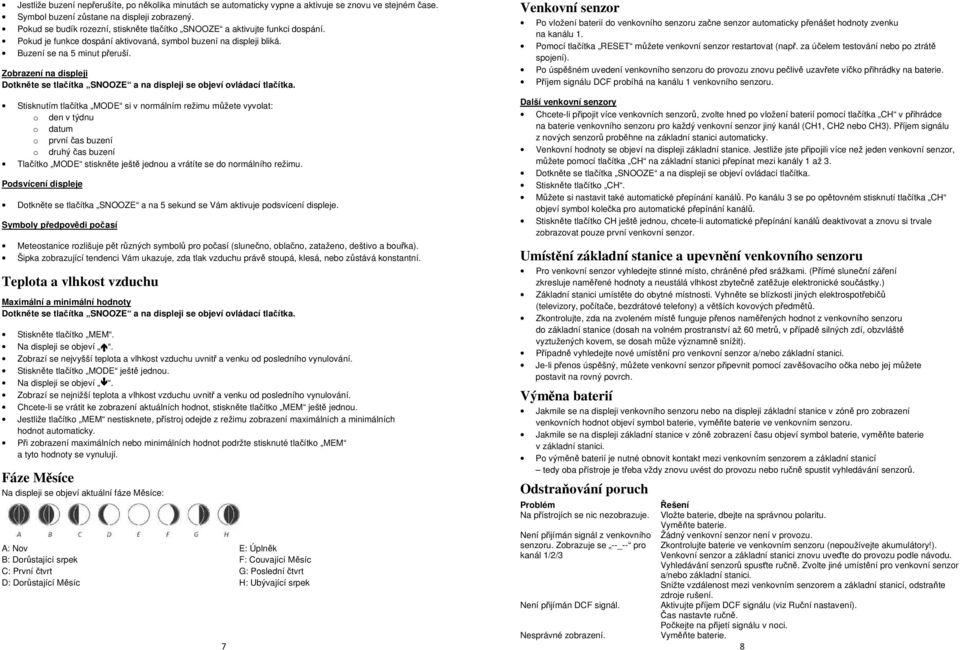

4 Jestliže buzení nepřerušíte, po několika minutách se automaticky vypne a aktivuje se znovu ve stejném čase. Symbol buzení zůstane na displeji zobrazený. Pokud se budík rozezní, stiskněte tlačítko SNOOZE a aktivujte funkci dospání. Pokud je funkce dospání aktivovaná, symbol buzení na displeji bliká. Buzení se na 5 minut přeruší. Zobrazení na displeji Stisknutím tlačítka MODE si v normálním režimu můžete vyvolat: o den v týdnu o datum o první čas buzení o druhý čas buzení Tlačítko MODE stiskněte ještě jednou a vrátíte se do normálního režimu. Podsvícení displeje Dotkněte se tlačítka SNOOZE a na 5 sekund se Vám aktivuje podsvícení displeje. Symboly předpovědi počasí Meteostanice rozlišuje pět různých symbolů pro počasí (slunečno, oblačno, zataženo, deštivo a bouřka). Šipka zobrazující tendenci Vám ukazuje, zda tlak vzduchu právě stoupá, klesá, nebo zůstává konstantní. Teplota a vlhkost vzduchu Maximální a minimální hodnoty Stiskněte tlačítko MEM. Na displeji se objeví. Zobrazí se nejvyšší teplota a vlhkost vzduchu uvnitř a venku od posledního vynulování. Stiskněte tlačítko MODE ještě jednou. Na displeji se objeví. Zobrazí se nejnižší teplota a vlhkost vzduchu uvnitř a venku od posledního vynulování. Chcete-li se vrátit ke zobrazení aktuálních hodnot, stiskněte tlačítko MEM ještě jednou. Jestliže tlačítko MEM nestisknete, přístroj odejde z režimu zobrazení maximálních a minimálních hodnot automaticky. Při zobrazení maximálních nebo minimálních hodnot podržte stisknuté tlačítko MEM a tyto hodnoty se vynulují. Fáze Měsíce Na displeji se objeví aktuální fáze Měsíce: A: Nov B: Dorůstající srpek C: První čtvrt D: Dorůstající Měsíc 7 E: Úplněk F: Couvající Měsíc G: Poslední čtvrt H: Ubývající srpek Venkovní senzor Po vložení baterií do venkovního senzoru začne senzor automaticky přenášet hodnoty zvenku na kanálu 1. Pomocí tlačítka RESET můžete venkovní senzor restartovat (např. za účelem testování nebo po ztrátě spojení). Po úspěšném uvedení venkovního senzoru do provozu znovu pečlivě uzavřete víčko přihrádky na baterie. Příjem signálu DCF probíhá na kanálu 1 venkovního senzoru. Další venkovní senzory Chcete-li připojit více venkovních senzorů, zvolte hned po vložení baterií pomocí tlačítka CH v přihrádce na baterie venkovního senzoru pro každý venkovní senzor jiný kanál (CH1, CH2 nebo CH3). Příjem signálu z nových senzorů proběhne na základní stanici automaticky. Venkovní hodnoty se objeví na displeji základní stanice. Jestliže jste připojili více než jeden venkovní senzor, můžete pomocí tlačítka CH na základní stanici přepínat mezi kanály 1 až 3. Stiskněte tlačítko CH. Můžete si nastavit také automatické přepínání kanálů. Po kanálu 3 se po opětovném stisknutí tlačítka CH objeví symbol kolečka pro automatické přepínání kanálů. Stiskněte tlačítko CH ještě jednou, chcete-li automatické přepínání kanálů deaktivovat a znovu si trvale zobrazovat pouze první venkovní senzor. Umístění základní stanice a upevnění venkovního senzoru Pro venkovní senzor vyhledejte stinné místo, chráněné před srážkami. (Přímé sluneční záření zkresluje naměřené hodnoty a neustálá vlhkost zbytečně zatěžuje elektronické součástky.) Základní stanici umístěte do obytné místnosti. Vyhněte se blízkosti jiných elektrospotřebičů (televizory, počítače, bezdrátové telefony) a větších kovových předmětů. Zkontrolujte, zda na zvoleném místě funguje přenos naměřených hodnot z venkovního senzoru do základní stanice (dosah na volném prostranství až 60 metrů, v případě silných zdí, obzvláště vyztužených kovem, se dosah může významně snížit). Případně vyhledejte nové umístění pro venkovní senzor a/nebo základní stanici. Je-li přenos úspěšný, můžete venkovní senzor připevnit pomocí zavěšovacího očka nebo jej můžete postavit na rovný povrch. Výměna baterií Jakmile se na displeji venkovního senzoru nebo na displeji základní stanice v zóně pro zobrazení venkovních hodnot objeví symbol baterie, vyměňte baterie ve venkovním senzoru. Jakmile se na displeji základní stanice v zóně zobrazení času objeví symbol baterie, vyměňte baterie v základní stanici. Po výměně baterií je nutné obnovit kontakt mezi venkovním senzorem a základní stanicí tedy oba přístroje je třeba vždy znovu uvést do provozu nebo ručně spustit vyhledávání senzorů. Odstraňování poruch Problém Na přístrojích se nic nezobrazuje. Není přijímán signál z venkovního senzoru. Zobrazuje se --_-- pro kanál 1/2/3 Není přijímán DCF signál. Nesprávné zobrazení. Řešení Vložte baterie, dbejte na správnou polaritu. Vyměňte baterie. Žádný venkovní senzor není v provozu. Zkontrolujte baterie ve venkovním senzoru (nepoužívejte akumulátory!). Venkovní senzor a základní stanici znovu uveďte do provozu podle návodu. Vyhledávání senzorů spusťte ručně. Zvolte jiné umístění pro venkovní senzor a/nebo základní stanici. Snižte vzdálenost mezi venkovním senzorem a základní stanicí, odstraňte zdroje rušení. Aktivujte příjem DCF signálu (viz Ruční nastavení). Čas nastavte ručně. Počkejte na přijetí signálu v noci. Vyměňte baterie. 8

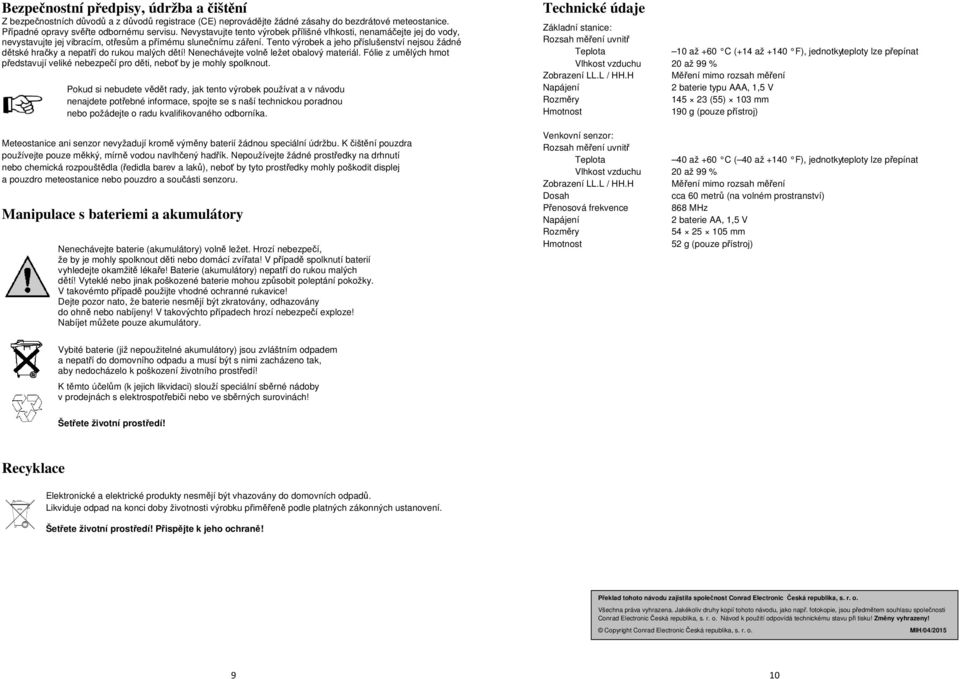

5 Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do bezdrátové meteostanice. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Meteostanice ani senzor nevyžadují kromě výměny baterií žádnou speciální údržbu. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro meteostanice nebo pouzdro a součásti senzoru. Manipulace s bateriemi a akumulátory Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Technické údaje Základní stanice: Rozsah měření uvnitř Teplota 10 až +60 C (+14 až +140 F), jednotky teploty lze přepínat Vlhkost vzduchu 20 až 99 % Zobrazení LL.L / HH.H Měření mimo rozsah měření Napájení 2 baterie typu AAA, 1,5 V Rozměry (55) 103 mm Hmotnost 190 g (pouze přístroj) Venkovní senzor: Rozsah měření uvnitř Teplota 40 až +60 C ( 40 až +140 F), jednotky teploty lze přepínat Vlhkost vzduchu 20 až 99 % Zobrazení LL.L / HH.H Měření mimo rozsah měření Dosah cca 60 metrů (na volném prostranství) Přenosová frekvence 868 MHz Napájení 2 baterie AA, 1,5 V Rozměry mm Hmotnost 52 g (pouze přístroj) Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. MIH/04/
