1 BDVR 01 Full HD kamera do auta

2 Předmluva: Představujeme Vám nový typ multifunkčního hi-tech produktu, který v sobě integruje Full HD kameru, fotografování a TF paměťové zařízení. Obsahuje HDMI výstup (High Definition Multimedia Interface) kterým lze přenášet ve vysoké kvalitě HD video a vícekanálové hlasová data. Je hlavně určeno pro použití ve vozidle pro zlepšení účinnosti při dokazování okolností dopravní nehody a také Vám může přinést úžasné zážitky v každodenním životě, cestování a při outdoorových aktivitách. Charakteristika produktu: - Miniaturní rozměry, sensor se 120 úhlem snímání s vysokým rozlišením numožňuje širokoúhlé snímání a fotografování za různých situací - Vestavěný 1 milion 1/3.2 palcový fotosenzibilní element s nízkým rušením a vysokým rozlišením, který dokáže zachytit kvalitní obraz i za snížené viditelnosti - 2 palcový HD LCD displej který zobrazuje snímání senzoru při focení a natáčení - HDMI výstup kterým může být kamera připojena na TV s vysokým rozlišením - Watermark funkce umožňuje průběžné zobrazení data a času na záběru při fotografování a natáčení videa - Podporuje cyklické nahrávání které umožňuje kontinuální nahrávání tak že promazává starší video, pokud je video uzamčené zůstane uloženo a nevymaže se - Paměťové médium podporuje SD karty do 32 MB pro ukládání a výměnu souborů - Systém ochrany právě nahrávaného souboru při výpadku napětí - Vestavěná lithiová baterie která uožňuje nahrávání současně při nabíjení kamery - Vestavěný mikrofon a reproduktor - Možnost prohlížení obrázků / videa přímo v kameře - Funkce motion detection automaticky spouští nahrávání při pohybu - Funkce 180 inverze obrazu

3 Popis produktu: 1. mikro SD slot 2. reset tlačítko 3. indikační LED 4. otvor pro přišroubování držáku 5. zobrazovací displej 6. nahrávání a fotografování 7. změna módu 8. nastavení 9. SOS tlačítko 10. mikrofon 11. obruba čočky 12. čočka / snímač 13. reproduktor 14. USB slot 15. HDMI slot 16. zapnutí / vypnutí zařízení

4 Popis tlačítek: Funkce tlačítek jsou definovány následovně: Názov tlačítka REC MODE MENU SOS ON/OFF Popis Funkce 1. krátkým stisknutím zahájíte nahrávání nebo fotografování 2. také funkce pohybu NAHORU v menu výběru 3. v módě procházení, použijte jako tlačítko NAHORU pro přesouvání se vzhůru 1. přepínání módu 2. také funkce DOLŮ v menu výběr 3. v módě procházení, použijte jako tlačítko DOLŮ pro přesouvání se vzhůru 1. jako POTVRZENÍ a Nepřítomnost v menu 1. delší stisk pro zapnutí / vypnutí osvětlení nočního módu 2. krátký stisk pro zamknutí / odemknutí video souborů při natáčení 3. krátké stisknutí pro vstup v menu 4. krátký stisk pro přehrání / ukončení nahraného videa 1. krátký stisk pro zapnutí zařízení 2. delší stisk (2 sek.) Pro vypnutí zařízení Význam indikačních LED: Název LED indikující nabíjení LED indikující pracovný režim Popis Funkce Červené LED znamená, že kamera je ve stavu nabíjení, dokud se kamera zcela nenabije a LED zhasne Zelená LED znamená že kamera je zapnutá, pokud LED bliká je spuštěno nahrávání Nabíjení baterií: 1. Připojte autonabíječku přímo ke kameře přes USB slot, nabíjení bude probíhat i při vypnuté kameře. 2. Připojte USB datový kabel ke kameře ak počítači, nabíjení probíhá automaticky, nabíjení bude probíhat i při vypnuté kameře.

5 Vložení a vyjmutí SD karty: 1. Vložte kartu zobrazeným směrem a způsobem dokud není pevně zasunutá 2. Chcete-li kartu vyjmout, lehce na kartu zatlačte dokud se se mě neuvolní Poznámka: 1. Když už je jednou TF karta vložena, bude automaticky nastavena jako výchozí paměťové médium, jiné původní soubory nepůjdou přečíst 2. V případě neslučitelnosti, zkuste kartu vložit ještě jednou, jinak zkuste jinou TF kartu 3. Používejte vysokorychlostní TF karty Uživatelský manuál: A. Zapnutí a vypnutí kamery Stiskněte tlačítko na 1 sekundu pro zapnutí kamery, 2 sekundy pro vypnutí. B. Změna pracovního režimu Krátkým stisknutím MODE změníte na video mód, na foto mód, playback mód a ikona režimu zůstane zobrazena na displeji vlevo nahoře. Nastavení systému: stiskněte 2x MENU tlačítko pro vstup do nastavení systému, Date / Time: Auto Shutdown: Volume: Language Setting: Frequency: TV Export: System Reset: Version: Anti-shaking function: Image Rotation: Screen Savers: nastavte datum a čas nastavte čas po kterém se kamera automaticky vypne nastavte hlasitost nastavte jazyk nastavte frekvenci zobrazování 50 Hz nebo 60 Hz nastavte PAL nebo NTSC nastaví tovární parametry zobrazí verzi systému zapnout / vypnout funkci potlačení otřesů zapnout / vypnout obraz bude otočen o 180 stupňů nastavit spořič obrazovky (vypnutý / 1min / 3min / 5min)

6 Nahrávání videa a nastavení parametrů: 1. Nahrávání videa Pokud je kamera nastavena v módu videa a vlevo nahoře je zobrazena ikona stiskněte REC tlačítko pro spuštění nahrávání, Zelená indikační LED začne blikat, pokud stisknete REC ještě jednou LED přestane blikat a zůstane svítit nepřerušovaně, nahrávání se zastaví. 2. Nastavení parametrů nahrávání videa: Stiskněte MENU tlačítko pro vstup do manu nastavení. Rozlišení: 1920x1080p / 1280x720p / 720x480P / 640x480P / 320 / 240p Cyklické nahrávání: Vypnuto / 3min / 5min / 10min Detekce Pohybu: Zapnutá / Vypnutá Záznam Datumu a času: Zapnutý / Vypnutý Záznam Zvuku: Zapnutý / Vypnutý G-Snímač: Citlivost - Vypnuto / slabá / střední / vysoká Fotografovaní a nastavení parametrov: 1. Zapněte kameru, zařízení automaticky spustí nahrávání, krátkým stisknutím MODE tlačítka přepnete do módu foto, tato ikona za borazí vlevo nahoře. 2. Zaměřte se na objekt který chcete vyfotografovat 3. Stiskněte REC tlačítko, vyfotografuje snímek. 4. funkce autofotografovaní v módě foto stiskněte MENU tlačítko, potom tlačítky DOWN nebo UP se přesuňte v menu a zvolte Capture Mode-režim fotografování (jeden záběr / 2 sec / 5 sec / 10 sek / souvislé záběry) 5. stiskněte MENU tlačítko pro vstup do menu nastavení parametrů foto Capture mode: jeden záběr / autofotografovanie časované (2/5/10 sec) a souvislé záběry Resolution: 12M / 8M / 5M / 4M / 3M / 1,3 M Quality: vysoká / střední / normální Sharpness: Silná / normální / slabá White Balance: Vyvážení bílé Auto / denní světlo / zataženo / wolfram / fluorescent Colour: Normální / černo-bílá / sepia ISO: Auto / 100/200/400 EV conpensation: Face Detection: rozpoznání obličeje (Vypnuto / rozpoznání tváře / rozpoznání úsměvu) Anti-shaking: potlačení otřesů (Vypnuto / zapnuto) Quick Review: rychlý přehled (Vypnuto / 2sec / 5sek) Date Stamp: zobrazení data / času (Vypnuto / Datum / Datum a čas)

7 Mód přehrávání videa a fotografií: 1. V módu nahrávání krátce 2x stiskněte MODE tlačítko pro výběr módu přehrávání. Pro prohledávání mezi soubory videa a fotografií použijte REC tlačítko. 2. Když se objeví tato ikona na displeji, znamená to že soubor může být přehrán, je to video soubor, stiskněte SOS (OK) pro přehrání souboru, ještě jednou pro pauzu. Pokud se při prohledávání souborů vlevo nahoře objeví tato ikona jedná se o foto soubor, je možné mezi nimi procházet pomocí REC tlačítka. 3. Vymazání nahrávky / fotografie V menu přehrávání stiskněte MENU tlačítko, objeví se Vám možnost vymazat a formátovat, stiskněte dále REC / MODE pro procházení mezi možnostmi, stiskněte SOS (OK) tlačíka pro potvrzení nastavené možnosti. Dále si vyberte z možností vymazat pouze jeden soubor na kterém jste nastavení, nebo vymazat všechny soubory. Zálohování souborů: USB mód zálohování Připojte kameru pomocí USB datového kabelu k počítači, zapněte kameru, kamera nabídne možnosti Mass storage a PC Camera, vyberte první možnost a potvrďte SOS (OK) tlačítkem. Počítač upozorní na připojení nového zařízení, otevřete adresář DCIM kde najdete všechny snímky a videa. Tyto můžete překopírovat do svého PC. Poznámky: 1. Požadovaný operační systém: minimálně Windows 2000/XP/Vista/Windows 7, MAC OS x Při výběru možnosti PC Camera bude kamera použita jako webcam 3. Pokud odpojíte USB kabel, kamera se vypne 4. Zařízení může být použito jako přenosný disk, není třeba instalovat CD driver

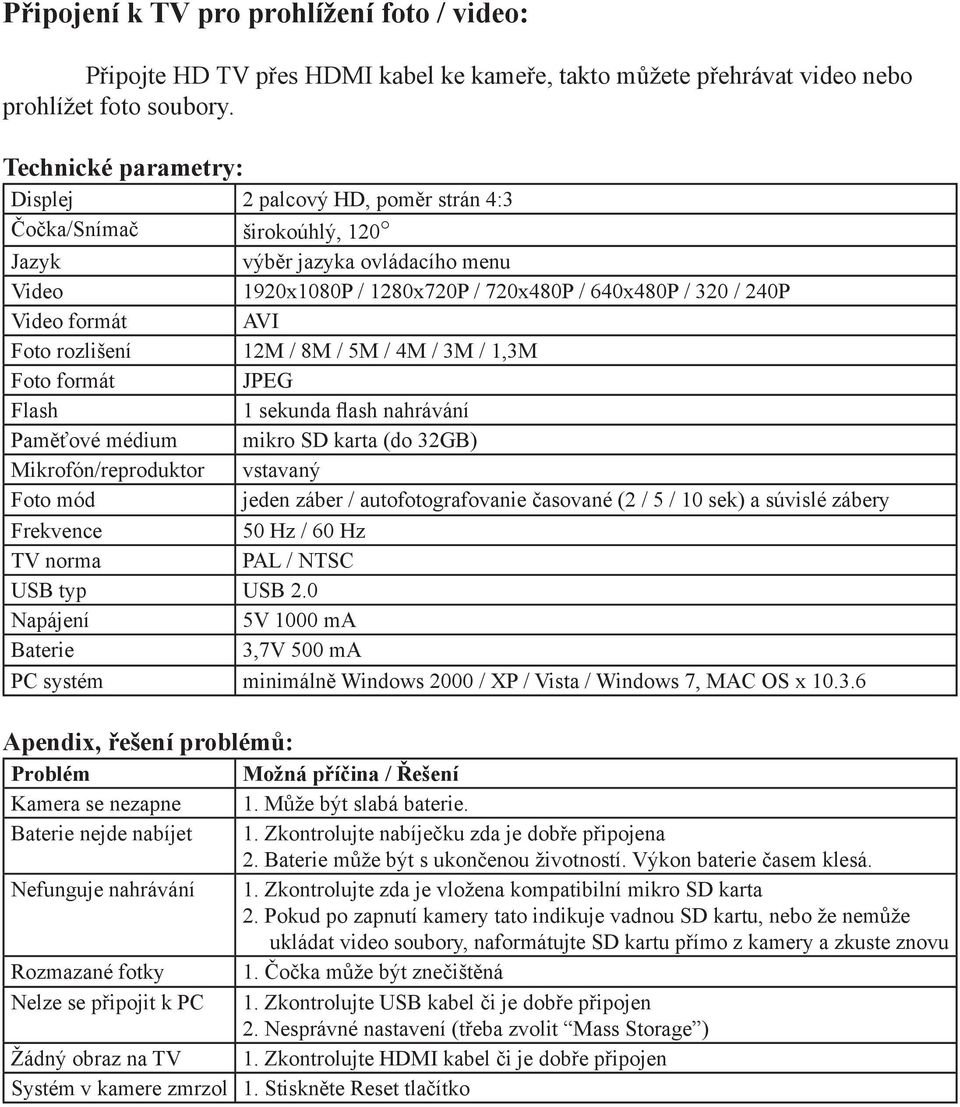

8 Připojení k TV pro prohlížení foto / video: Připojte HD TV přes HDMI kabel ke kameře, takto můžete přehrávat video nebo prohlížet foto soubory. Technické parametry: Displej 2 palcový HD, poměr strán 4:3 Čočka/Snímač širokoúhlý, 120 Jazyk výběr jazyka ovládacího menu Video 1920x1080P / 1280x720P / 720x480P / 640x480P / 320 / 240P Video formát AVI Foto rozlišení 12M / 8M / 5M / 4M / 3M / 1,3M Foto formát JPEG Flash 1 sekunda flash nahrávání Paměťové médium mikro SD karta (do 32GB) Mikrofón/reproduktor vstavaný Foto mód jeden záber / autofotografovanie časované (2 / 5 / 10 sek) a súvislé zábery Frekvence 50 Hz / 60 Hz TV norma PAL / NTSC USB typ USB 2.0 Napájení 5V 1000 ma Baterie 3,7V 500 ma PC systém minimálně Windows 2000 / XP / Vista / Windows 7, MAC OS x Apendix, řešení problémů: Problém Možná příčina / Řešení Kamera se nezapne 1. Může být slabá baterie. Baterie nejde nabíjet 1. Zkontrolujte nabíječku zda je dobře připojena 2. Baterie může být s ukončenou životností. Výkon baterie časem klesá. Nefunguje nahrávání 1. Zkontrolujte zda je vložena kompatibilní mikro SD karta 2. Pokud po zapnutí kamery tato indikuje vadnou SD kartu, nebo že nemůže ukládat video soubory, naformátujte SD kartu přímo z kamery a zkuste znovu Rozmazané fotky 1. Čočka může být znečištěná Nelze se připojit k PC 1. Zkontrolujte USB kabel či je dobře připojen 2. Nesprávné nastavení (třeba zvolit Mass Storage ) Žádný obraz na TV 1. Zkontrolujte HDMI kabel či je dobře připojen Systém v kamere zmrzol 1. Stiskněte Reset tlačítko
