NÁVOD NA POUŽITÍ 4,3 DIGITÁLNÍ DVEŘNÍ KUKÁTKO DPV43HD-M

Transkript

1 NÁVOD NA POUŽITÍ 4,3 DIGITÁLNÍ DVEŘNÍ KUKÁTKO DPV43HD-M 1

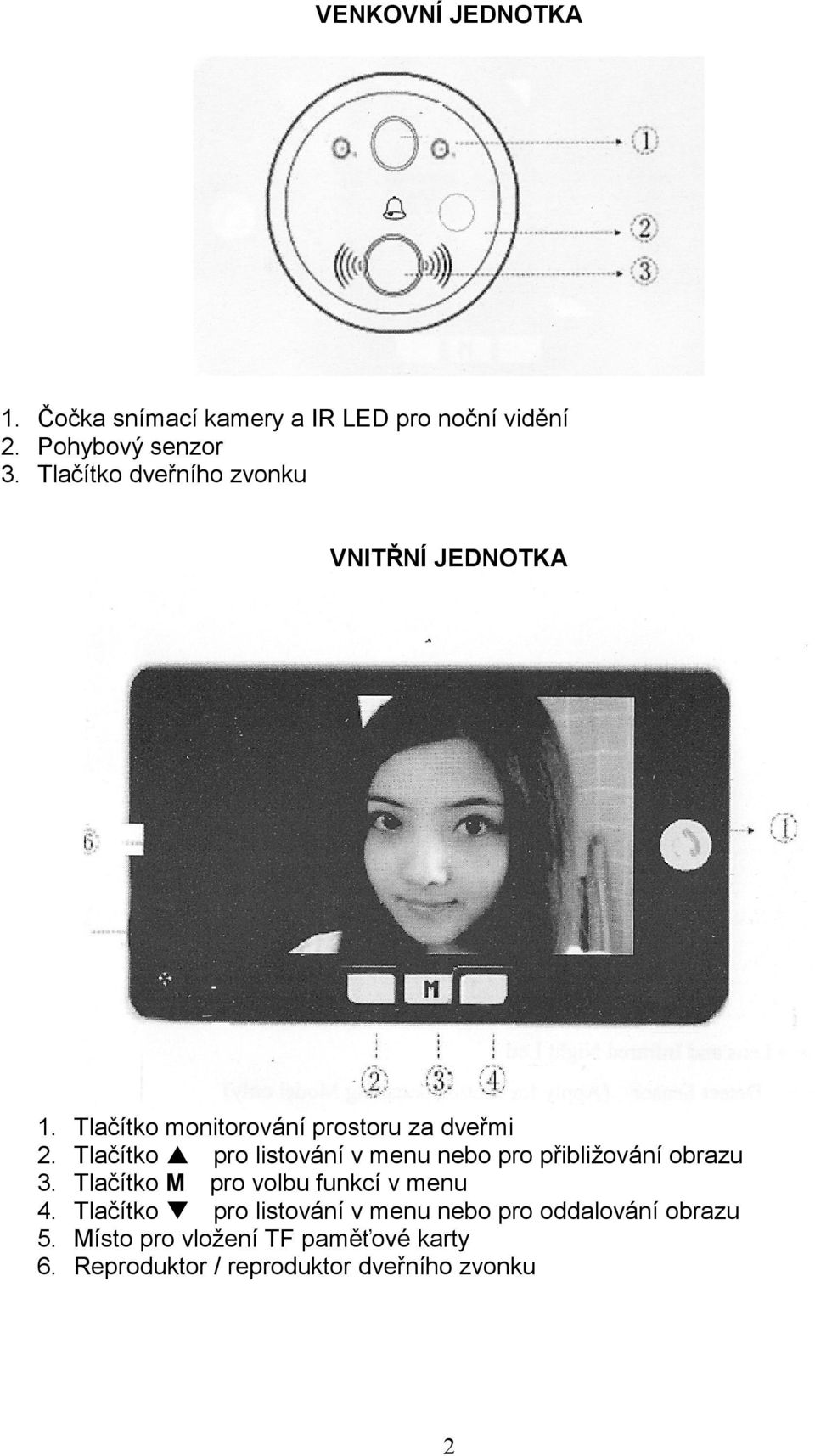

2 VENKOVNÍ JEDNOTKA 1. Čočka snímací kamery a IR LED pro noční vidění 2. Pohybový senzor 3. Tlačítko dveřního zvonku VNITŘNÍ JEDNOTKA 1. Tlačítko monitorování prostoru za dveřmi 2. Tlačítko pro listování v menu nebo pro přibližování obrazu 3. Tlačítko M pro volbu funkcí v menu 4. Tlačítko pro listování v menu nebo pro oddalování obrazu 5. Místo pro vložení TF paměťové karty 6. Reproduktor / reproduktor dveřního zvonku 2

3 Způsob užívání 1. Jakmile návštěvník stiskne tlačítko dveřního zvonku umístěné na venkovní jednotce, začne vnitřní jednotka zvonit zvoleným druhem vyzvánění. 2. Zařízení zároveň automaticky vyfotografuje každého zvonícího návštěvníka a snímek uloží na instalovanou TF paměťovou kartu. Uživatel si poté může kdykoliv přes funkci PREVIEW v menu přístroje prohlížet pořízené snímky včetně jejich data a času pořízení. Snímky může také kopírovat do PC pomocí USB. 3. Když uživatel stiskne monitorovací tlačítko 1, může na displeji sledovat venkovní prostor přede dveřmi a rozhodnout se, zda návštěvníkovi otevře dveře. 4. Pokud během doby monitorování uživatel opětovně stiskne tlačítko 1, zařízení vyfotí monitorovaný záběr. 5. Uživatel si může v menu přístroje navolit možnost VIDEO, poté bude zařízení místo focení pořizovat videozáznamy. 6. Ve chvíli, kdy je zapnutý obraz monitorování, může uživatel pomocí tlačítek a provádět přibližování a oddalování obrazu. 7. Pokud je zapnuta funkce pohybového senzoru a před venkovní jednotkou je pohyb, zařízení se automaticky zapne a pořídí snímek / videozáznam. Funkce menu 1. Jazyk ( Language ) Po stisknutí tlačítek nebo a volby funkce LANGUAGE si může uživatel vybrat z několika světových jazyků. Český jazyk není v nabídce obsažen, standardně je navolena angličtina. 2. Datum a čas ( Date&Time ) Po stisknutí tlačítek nebo a volby funkce Date&Time se provede nastavení data a času. 3. Čas vypnutí displeje ( Screen of time ) Po stisknutí tlačítek nebo a volby funkce Screen of time se provede nastavení doby, po které se bude dislej vypínat : 10s/20s/30s. 4. Volba druhu snímání ( Mode switch ) Po stisknutí tlačítek nebo a volby funkce Mode switch se provede Výběr způsobu pořizování záznamů, focení / video. 5. Prohlížení ( Prewiev ) Po stisknutí tlačítek nebo a volby funkce Prewiev si uživatel může prohlížet pořízené snímky / videa uložené na TF paměťové kartě. 6. Vypnutí zvonění ( Don t Distrub ) Po stisknutí tlačítek nebo a volby funkce Don t Distrub může uživatel vypnout zvonění dveřního zvonku. 7. Volba druhu vyzvánění ( Ring set ) Po stisknutí tlačítek nebo a volby funkce Ring set si může uživatel požadovaný druh vyzvánění. 3

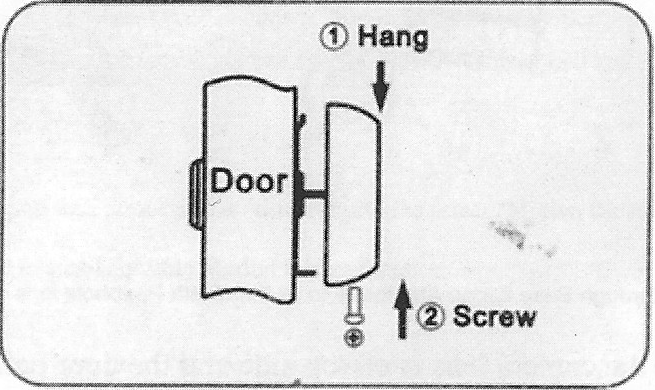

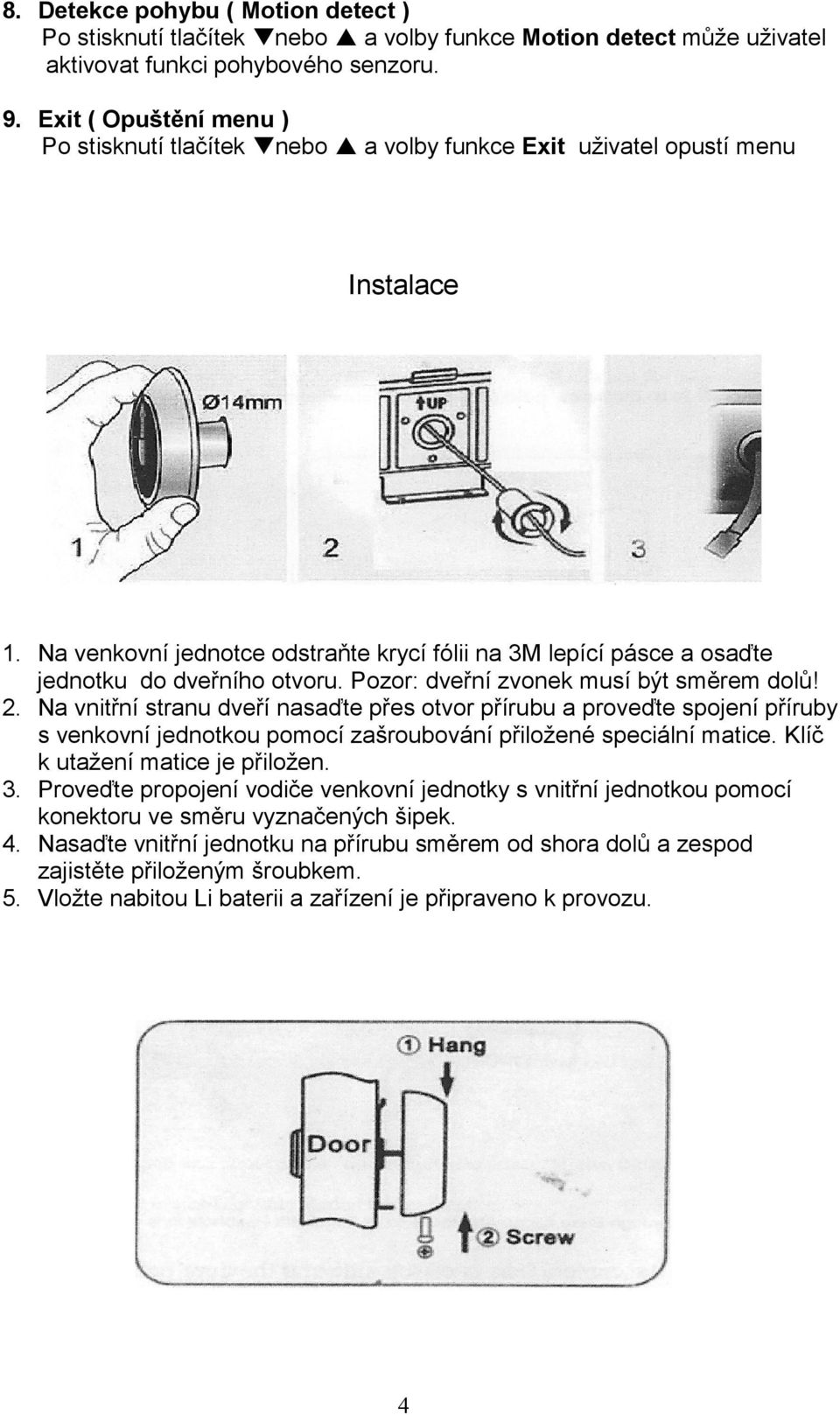

4 8. Detekce pohybu ( Motion detect ) Po stisknutí tlačítek nebo a volby funkce Motion detect může uživatel aktivovat funkci pohybového senzoru. 9. Exit ( Opuštění menu ) Po stisknutí tlačítek nebo a volby funkce Exit uživatel opustí menu Instalace 1. Na venkovní jednotce odstraňte krycí fólii na 3M lepící pásce a osaďte jednotku do dveřního otvoru. Pozor: dveřní zvonek musí být směrem dolů! 2. Na vnitřní stranu dveří nasaďte přes otvor přírubu a proveďte spojení příruby s venkovní jednotkou pomocí zašroubování přiložené speciální matice. Klíč k utažení matice je přiložen. 3. Proveďte propojení vodiče venkovní jednotky s vnitřní jednotkou pomocí konektoru ve směru vyznačených šipek. 4. Nasaďte vnitřní jednotku na přírubu směrem od shora dolů a zespod zajistěte přiloženým šroubkem. 5. Vložte nabitou Li baterii a zařízení je připraveno k provozu. 4

5 Obsah balení: 1. Venkovní snímací jednotka s IR LED, pohybovým senzorem a zvonkem 2. Vnitřní jednotka kukátka s barevným TFT LCD displejem 4,3 3. Montážní dveřní příruba 4. Propojovací matice 5. Montážní klíč 6. Baterie Li 2 kusy 7. Nabíječka Li baterií napojení USB 8. Zajišťovací šroub 9. Návod k použití Upozornění: TF paměťová karta není součástí balení. Zařízení může být provozováno i bez této karty, doporučujeme ale její dokoupení a instalaci pro možnost využívání všech funkcí zařízení. Doporučujeme TF karty o velikosti od 2Gb do 32 Gb, Technická specifikace: 1. Obrazovka TFT LCD 4,3 2. Montážní otvor mm. 3. Tloušťka dveří mm 4. Snímací kamera 1,3 Mpx, úhel záběru Li-ion baterie BL-5C 1020mAh 3,7V 2 kusy 6. Nabíječka USB 7. Výdrž baterie cca 400 použití ( bez pohybového senzoru ) Poznámka: Pokud je zapnuta funkce pohybového senzoru, výrazně se zkracuje počet cyklů na jedno nabití baterie. Verze: 5_2014 Dovozce do ČR: Šetři světlem s.r.o. Komenského nám 141, Třebíč. 5
