1 THE BEST TECHNOLOGIES! SMS program pro konfiguraci a diagnostiku radioreléový spojů řady BT SUMMIT MANAGEMENT SYSTEM verze 1.0 uživatelský manuál Verze dokumentu: 1.0 Datum vydání: Poslední úprava:

2 Obsah 1 Úvod Základní popis mikrovlnného spoje Blokové schéma Nástroje pro konfiguraci Licencování spojů Odblokovací PIN Prodlužovací PIN / klíč Navyšovací rychlostní klíč Prostředí programu Hlavní ovládací a informační panel Hlavní menu Stavová lišta Scan ODUs Nastavení IP adresy Informace o zařízení Smazaní hesla pro zápis/čtení Main Radio Nastavení rádia Šifrování rádia Statistika rádia Ether Nastavení ETH interface IP Nastavení MGMT do VLAN Nastavení protokolu SNMP Heslo pro management spoje Statistics Check links Spektrální analyzátor E Nastavení a stav E Diagnostika E Upgrade w w w. summitd.cz Str. 2

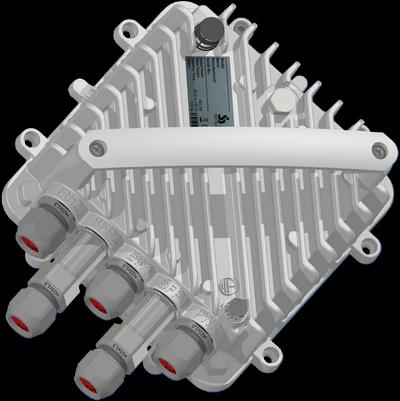

3 1 ÚVOD Tento návod je určen pro konfiguraci, diagnostiku a dohled mikrovlnných spojů řady BT. 1.1 Základní popis mikrovlnného spoje Mikrovlnný spoj řady BT umožňuje bezdrátové spojení typu Point to Point (PtP bridge) pro přenos dat, hlasu a videa (nabízí spolehlivé řešení pro provoz tripple play služeb). Spoj pracuje ve Full-Duplexním režimu umožňující současný přenos oběma směry. Provedení jednotky je typu FOD (Full Outdoor) s přímou montáží na parabolickou anténu. Ke spoji jsou dodávány antény o průměru paraboly 35 cm, 65 cm, 90 cm nebo 120 cm. Uživatelské rozhraní nabízí: 2 x rozhraní pro metalický Gigabit Ethernet s podporou PoE+ (Eth1, Eth2) 2 x SFP rozhraní pro připojení Gbit optiky (SFP1, SFP2) Konektor pro připojení napájecího napětí 20 až 57 VDC (PWR) N-konektor pro připojení voltmetru (měření síly RX signálu) Spoj umožňuje plně využívat až 3 nezávislé Ethernet kanály. Kanál číslo 1 (Eth1/SFP1) sdílí služební kanál a používá se pro přístup na management zařízení. Ventil pro vyrovnání tlaku Zemnící šroub M8 Konektor N (RSSI) PWR (DC input 20-57V) SFP1 (Gbit SFP slot) Eth1 (100/1000Base-T) Eth2 (100/1000Base-T) SFP2 (Gbit SFP slot) Obr.1: Mikrovlnné zařízení BT w w w.summitd.cz Str. 3

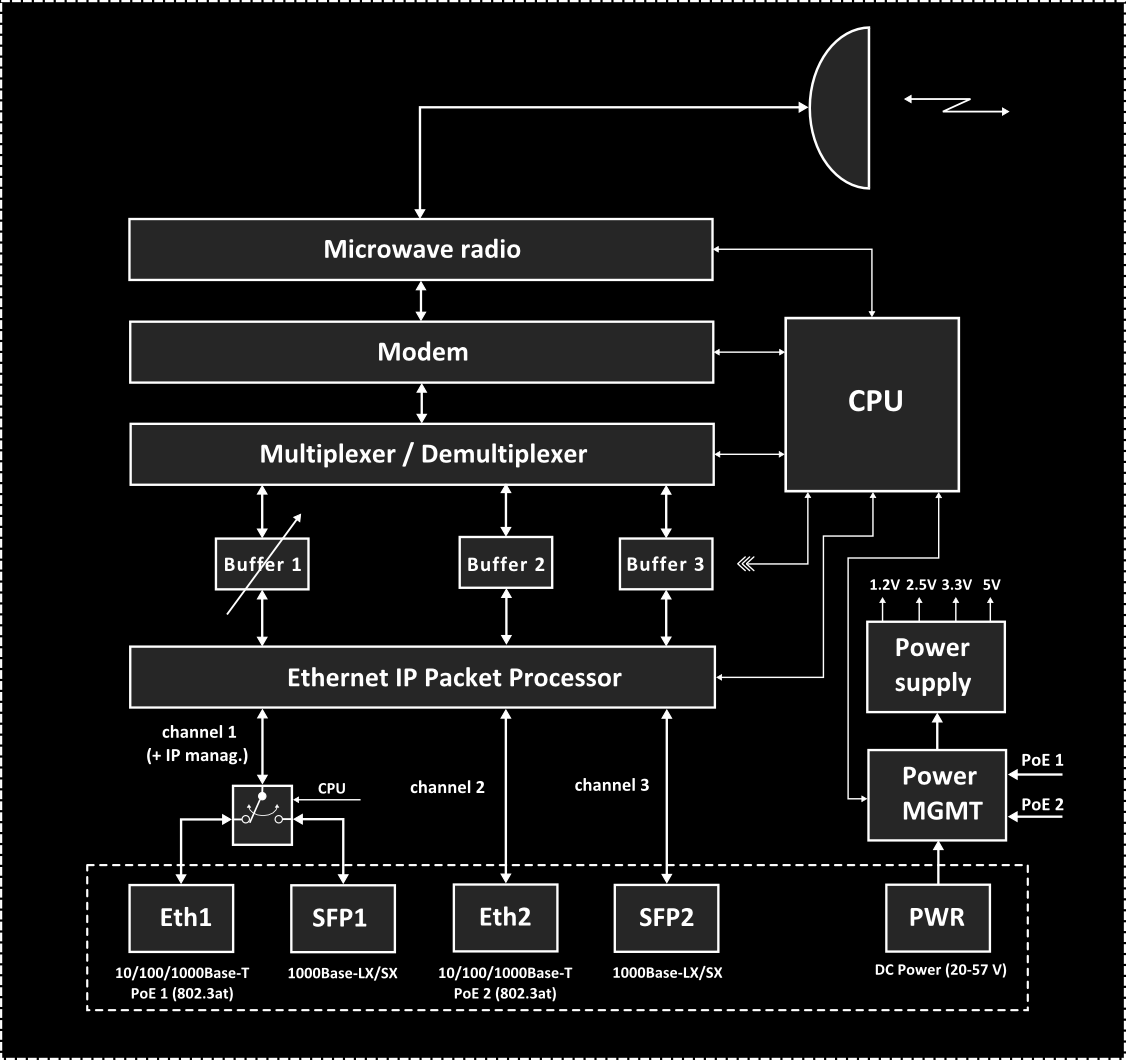

4 1.2 Blokové schéma Obr.2: Blokové schéma zařízení BT 1.3 Nástroje pro konfiguraci Program Summit Management System (dále SMS) je určen pro konfiguraci, diagnostiku a dohled radioreléových spojů SUMMIT DEVELOPMENT. Program SMS je spustitelný pod operačním systémem WINDOWS nebo také v prostředí LINUX s využitím programu WINE. Pro dohled spoje v režimu čtení lze využít i webový prohlížeč. SMS nevyžaduje žádnou instalaci. Jedná se o samostatně spustitelný soubor smsc.exe. Aktuální verze SMS je ke stažení na adrese (program je v komprimovaném souboru typu.zip a před jeho spuštěním se musí rozbalit). w w w.summitd.cz Str. 4

5 2 LICENCOVÁNÍ SPOJŮ 2.1 Odblokovací PIN Při prvním spuštění zařízení je aktivován čítač udávající počet dní do zablokování zařízení (standardně 30 dní). Do této doby je nutné zadat odblokovací PIN, v opačném případě spoj přestane správně přenášet data (přístup na management zařízení není omezen). Odblokovací PIN se vkládá přes tlačítko Set pin umístěné uprostřed na hlavním panelu SMS. Odblokovací PIN obdrží zákazník od svého přímého prodejce automaticky po jeho úplném zaplacení. 2.2 Prodlužovací PIN / klíč V případě pořízení spoje na splátky je zákazníkovi po každé splátce vygenerován prodlužovací PIN/klíč, který navyšuje dobu platnosti zařízení (až do jeho úplného zaplacení). Obdrží-li zákazník spoje krátký numerický prodlužovací PIN (maximálně 4 cifry), pak se vkládá stejně jako odblokovací PIN přes tlačítko Set pin. Obdrží-li zákazník dlouhý alfanumerický prodlužovací klíč, pak se vkládá přes tlačítko License key umístěné na hlavním panelu SMS. 2.3 Navyšovací rychlostní klíč Pro navýšení stávající licenční rychlosti se používá navyšovací rychlostní klíč. Po zakoupení licence na vyšší přenosovou rychlost zákazník obdrží navyšovací rychlostní klíč, který se vkládá přes tlačítko License key umístěné na hlavním panelu SMS, Vsvkládání odblokovacích a prodlužovacích PINů vkládání prodlužovacích a navyšovacích rychlostních klíčů Obr.3: Vkládání PINů a licenčních klíčů w w w.summitd.cz Str. 5

6 3 PROSTŘEDÍ PROGRAMU Hlavní ovládací a informační panel Hlavní menu Stavová lišta Obr.4: Prostředí programu SMS Pracovní okno 3.1 Hlavní ovládací a informační panel Ukazatel průběhu komunikace se zařízením Obr.5: Ovládací prvky Get Get c Default Pokus o spojení (lze přerušit kliknutím na ukazatel). Spojení proběhlo úspěšně. Spojení selhalo. Aktualizace parametrů zařízení. Aktualizace parametrů zařízení nepřetržitě po jedné sekundě. Přerušíme kliknutím na tlačítko Get nebo kliknutím na barevný ukazatel průběhu komunikace. Tovární nastavení zařízení (nemá vliv na změnu IP adresy). w w w.summitd.cz Str. 6

7 Put Perm R Num # Model Name Set Name License key Provedení a uložení změn. Způsob uložení změn do zařízení. Pokud je tlačítko Perm označené, pak se změny uloží do zařízení trvale (permanentně). Pokud je tlačítko Perm odznačené, pak se změny uloží dočasně (nepermanentně) na 5 minut a poté se automaticky obnoví původní nastavení. Přepínání mezi místní E (Ethernet) a vzdálenou R (Remote) stranou spoje. Indikace strany je vyznačena modrým písmenem pod tlačítkem Put. Nejsou-li rádia spojená, tlačítko R je neaktivní (zašedlé). Výrobní číslo zařízení. Model zařízení (vpravo vedle Num#) Název zařízení. Uložení názvu zařízení (vlevo pole pro zadání). Vkládání licenčních klíčů pro navýšení přenosové rychlosti nebo prodloužení doby platnosti zařízení (např. při splátkách). Po kliknutí na tlačítko License key se otevře okno pro vložení klíče. Vložením licenčního klíče pro navýšení rychlosti a potvrzením tlačítkem Send dojde k povolení rádiové rychlosti v poli Speed na stránce RADIO (nová rychlost se uplatní až výběrem z roletového menu Speed a uložením do zařízení). Obr.6: Okno pro zadávání licenčních klíčů License speed Actual speed Maximální přenosová rychlost povolená v zařízení. Aktuální přenosová rychlost. Status Informace o stavu spoje. Connected Not connected Connected (Rem. n.c.) Connected (VPN mishmash) Connected Loop No stat available Rádio spojeno. Lokální strana je ve stavu nespojeno. Vzdálená strana je ve stavu nespojeno. Šifrování rádia není na obou stranách nastaveno stejně. Může se také objevit při velmi silném chybování rádia. Rádiový Loopback. Rádiový přijímač se naladí na frekvenci svého vysílače (pro účely otestování funkčnosti rádia). Informace není k dispozici. Pole pro zadání IP adresy a hesla pro komunikaci se zařízením. Heslo pro čtení/zápis se nastavuje na stránce IP. Double klik myší přepíná zobrazení hesla z ASCI znaků na ******** a naopak. Obr.7: IP adresa a heslo w w w.summitd.cz Str. 7

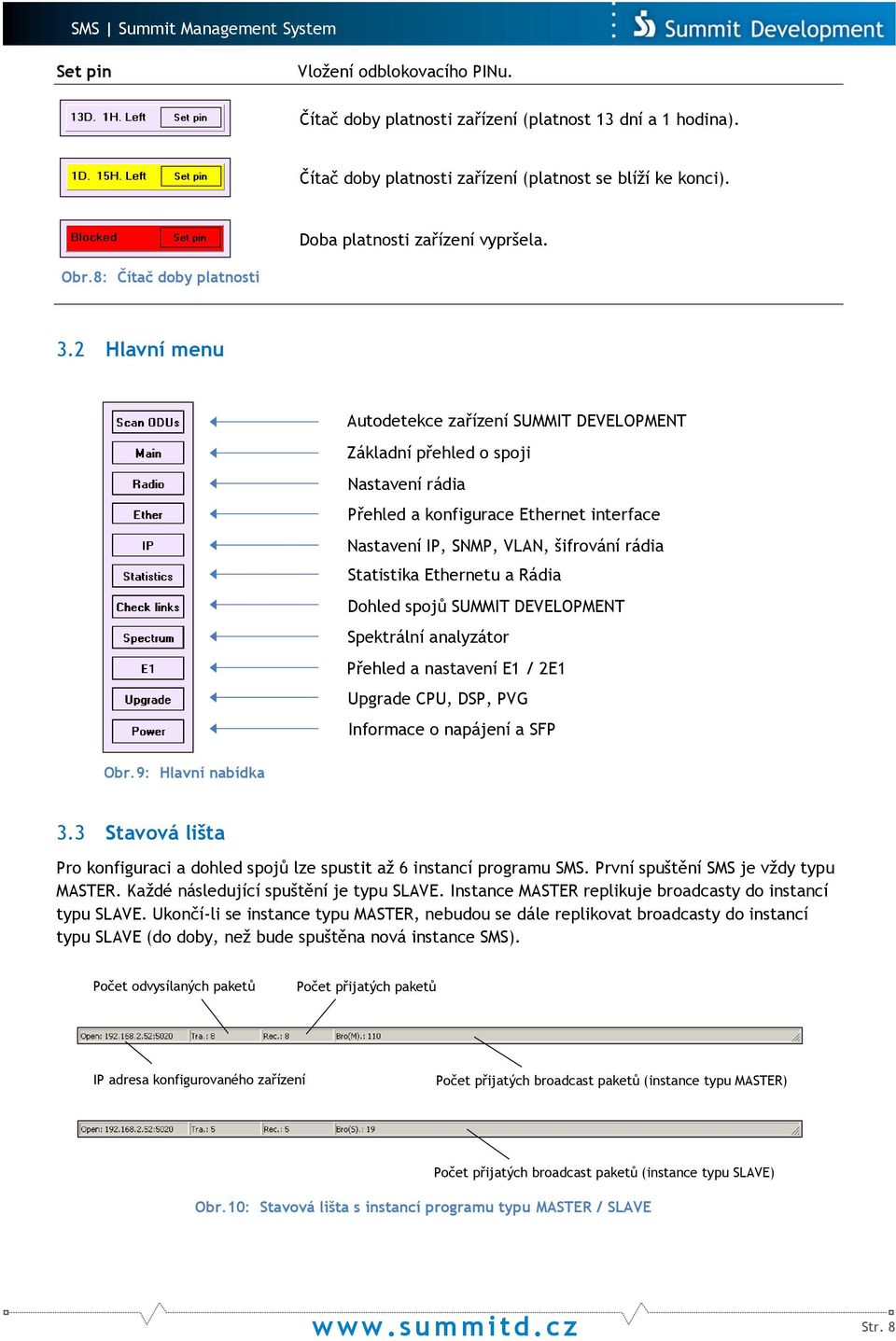

8 Set pin Vložení odblokovacího PINu. Čítač doby platnosti zařízení (platnost 13 dní a 1 hodina). Čítač doby platnosti zařízení (platnost se blíží ke konci). Doba platnosti zařízení vypršela. Obr.8: Čítač doby platnosti 3.2 Hlavní menu Autodetekce zařízení SUMMIT DEVELOPMENT Základní přehled o spoji Nastavení rádia Přehled a konfigurace Ethernet interface Nastavení IP, SNMP, VLAN, šifrování rádia Statistika Ethernetu a Rádia Dohled spojů SUMMIT DEVELOPMENT Spektrální analyzátor Přehled a nastavení E1 / 2E1 Upgrade CPU, DSP, PVG Informace o napájení a SFP Obr.9: Hlavní nabídka 3.3 Stavová lišta Pro konfiguraci a dohled spojů lze spustit až 6 instancí programu SMS. První spuštění SMS je vždy typu MASTER. Každé následující spuštění je typu SLAVE. Instance MASTER replikuje broadcasty do instancí typu SLAVE. Ukončí-li se instance typu MASTER, nebudou se dále replikovat broadcasty do instancí typu SLAVE (do doby, než bude spuštěna nová instance SMS). Počet odvysílaných paketů Počet přijatých paketů IP adresa konfigurovaného zařízení Počet přijatých broadcast paketů (instance typu MASTER) Počet přijatých broadcast paketů (instance typu SLAVE) Obr.10: Stavová lišta s instancí programu typu MASTER / SLAVE w w w.summitd.cz Str. 8

9 4 SCAN ODUS 4.1 Nastavení IP adresy Pro nastavení IP adresy použijte port Eth1 nebo SFP1. Spusťte SMS a v hlavním menu vyberte Scan ODUs. Zařízení by se mělo během několika desítek sekund objevit v tabulce. Zobrazení zařízení v tabulce urychlíte stiskem tlačítka Scan (Pozn: pro vyhledávání zařízení je používán UDP port 53416). V tabulce označte zařízení na kterém chcete nastavit IP adresu a klikněte na tlačítko Set IP. Objeví se okno pro nastavení IP adresy. Do pole IP address zadejte novou IP adresu. Tato adresa musí být ve stejném rozsahu sítě jako IP adresa připojeného PC. Následným stisknutím tlačítka Set new IP setting dojde ke změně IP adresy.(pozn. maska podsítě a výchozí brána se nevyplňuje). Obr.11: Scan ODUs vyhledání zařízení v síti Obr.12: Nastavení IP adresy w w w.summitd.cz Str. 9

10 UNI old IP setting UNI new IP setting IP address Subnet mask Default gateway IP restriction UDP port number Enable VLAN Clear IP security password Pin for clear Aktuální nastavení IP. Nové nastavení IP. IP adresa zařízení. Maska podsítě (nevyplňuje se). Výchozí brána (nevyplňuje se). Přístup na zařízení podle IP rozsahu. Číslo UDP portu pro komunikaci se zařízením. Povolení VLAN. Vymazání hesla pro konfiguraci a dohled. PIN pro smazání hesla. 4.2 Informace o zařízení Rádiové zařízení vysílá každých 30 sekund základní informace o jeho nastavení a stavu. Tyto informace se zobrazují a pravidelně aktualizují v tabulce Scan ODUs, (vysílání broadcast paketů lze vypnout na stránce IP Broadcast sending off). Name Num# IP addr Sub. mask Def gate Port IP resc. VLAN Status RSSI Old [h:m:s] Clear Set IP Scan Enable broadcast receive Název zařízení. Výrobní číslo zařízení (liché = dolní XL, sudé = horní XH). IP adresa zařízení. Maska podsítě. Výchozí brána. Číslo UDP portu pro komunikaci se zařízením. Povoluje přístupu na management zařízení podle IP rozsahu. Informace o VLAN. Stav zařízení. Úroveň přijímaného signálu. Uplynulá doba od posledního příjmu broadcastu ze zařízení. Restart SMS (znovunačtení zařízení v tabulce). Nastavení IP adresy + smazání hesla pro přístup na management zařízení. Vyhledání zařízení SUMMIT v lokální síti (UDP broadcast). Povolit/ Zakázat přijímání broadcast paketů ze zařízení. 4.3 Smazaní hesla pro zápis/čtení Na stránce Scan ODUs označte zařízení, na kterém chcete vymazat heslo pro zápis/čtení. Poté klikněte na tlačítko Set IP, objeví se okno pro nastavení IP adresy. V tomto okně zatrhněte Clear IP security password a do pole Pin for clear zadejte PIN pro smazání hesla. Vše potvrďte tlačítkem Set new IP setting. Upozornění: Je-li při mazání hesla na stránce IP zatrženo Disable IP SET in Scan ODUs, musí se zařízení pro dokončení operace restartovat (připojením a odpojením zařízení od napájení). PIN pro smazání hesla obdržíte po ověření od přímého prodejce spoje (kontaktujte obchodní oddělení). w w w.summitd.cz Str. 10

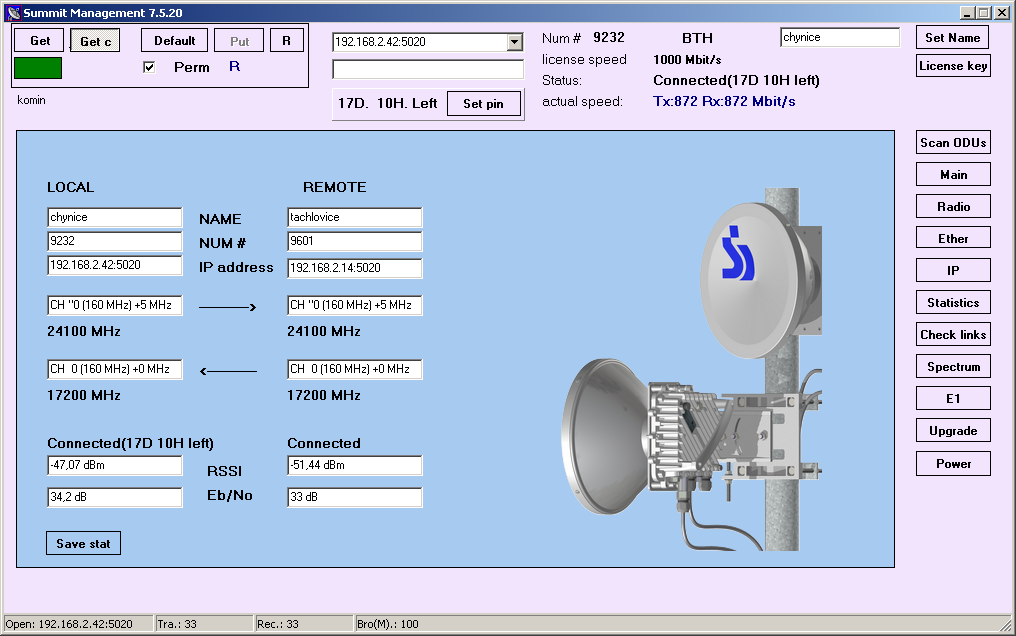

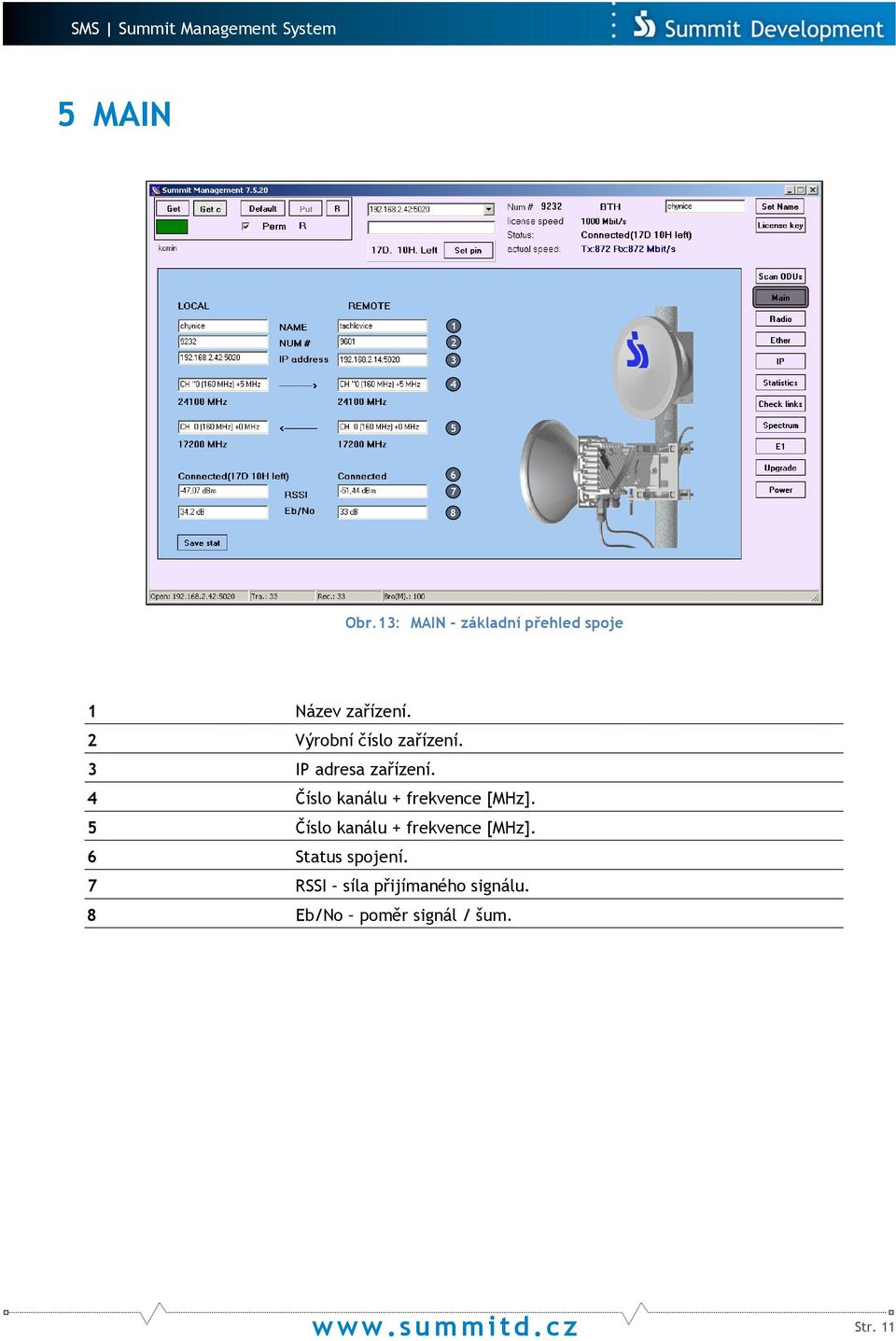

11 5 MAIN Obr.13: MAIN - základní přehled spoje 1 Název zařízení. 2 Výrobní číslo zařízení. 3 IP adresa zařízení. 4 Číslo kanálu + frekvence [MHz]. 5 Číslo kanálu + frekvence [MHz]. 6 Status spojení. 7 RSSI síla přijímaného signálu. 8 Eb/No poměr signál / šum. w w w.summitd.cz Str. 11

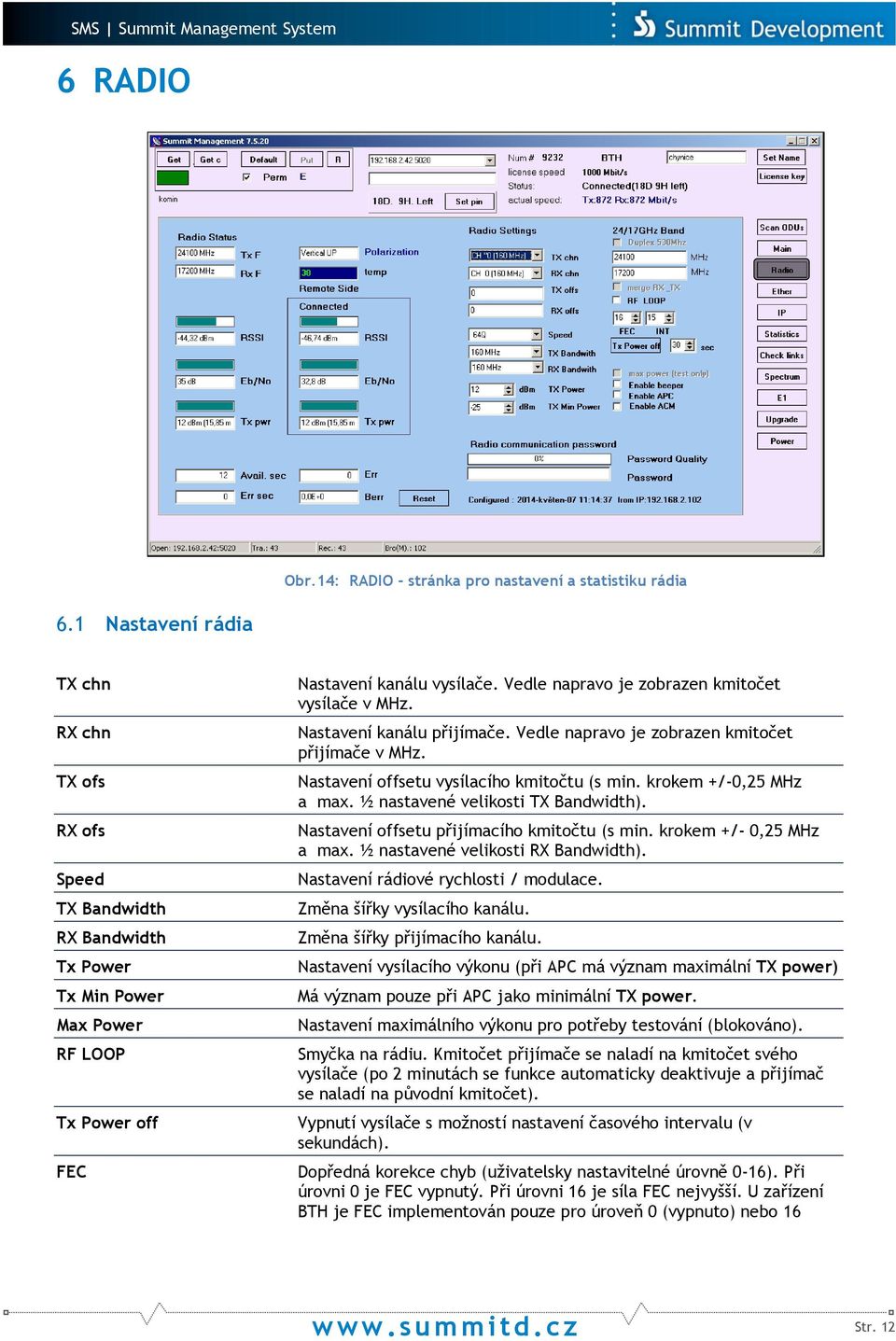

12 6 RADIO Obr.14: RADIO - stránka pro nastavení a statistiku rádia 6.1 Nastavení rádia TX chn RX chn TX ofs RX ofs Speed TX Bandwidth RX Bandwidth Tx Power Tx Min Power Max Power RF LOOP Nastavení kanálu vysílače. Vedle napravo je zobrazen kmitočet vysílače v MHz. Nastavení kanálu přijímače. Vedle napravo je zobrazen kmitočet přijímače v MHz. Nastavení offsetu vysílacího kmitočtu (s min. krokem +/-0,25 MHz a max. ½ nastavené velikosti TX Bandwidth). Nastavení offsetu přijímacího kmitočtu (s min. krokem +/- 0,25 MHz a max. ½ nastavené velikosti RX Bandwidth). Nastavení rádiové rychlosti / modulace. Změna šířky vysílacího kanálu. Změna šířky přijímacího kanálu. Nastavení vysílacího výkonu (při APC má význam maximální TX power) Má význam pouze při APC jako minimální TX power. Nastavení maximálního výkonu pro potřeby testování (blokováno). Smyčka na rádiu. Kmitočet přijímače se naladí na kmitočet svého vysílače (po 2 minutách se funkce automaticky deaktivuje a přijímač se naladí na původní kmitočet). Tx Power off Vypnutí vysílače s možností nastavení časového intervalu (v sekundách). FEC Dopředná korekce chyb (uživatelsky nastavitelné úrovně 0-16). Při úrovni 0 je FEC vypnutý. Při úrovni 16 je síla FEC nejvyšší. U zařízení BTH je FEC implementován pouze pro úroveň 0 (vypnuto) nebo 16 w w w.summitd.cz Str. 12

13 INT Enable beeper Enable APC Enable ACM Configured (zapnuto). Při zapnutém FEC se citlivost přijímače zvýší o 4-5 db a celková přenosová rychlost klesne o 9 %). Prokládání (Interleaving). Ochrana rádiového přenosu proti rušivým signálům impulsního chrakateru a shlukům chyb. Uživatelsky nastavitelná úroveň prokládání Akustická signalizace pro směrování spoje. Vyšší frekvence vyšší síla přijímaného signálu (po 15 minutách se funkce automaticky deaktivuje). Povolení automatické regulace vysílacího výkonu (Automatic Power Control). Rozsah regulace výkonu je stanoven nastavením TX power a TX min Power. Povolení adaptivní modulace. ACM automaticky řídí stupeň modulace podle aktuálních podmínek v rádiovém kanále. Datum poslední konfigurace z dané IP adresy. 6.2 Šifrování rádia Šifrování rádia je implementováno podle algoritmu A5/2. Jsou-li hesla na obou stranách spoje nastavena odlišně, tak se v hlavním ovládacím panelu zobrazí status spoje Connected VPN mishmash. To znamená, že spoj je rádiově spojený, ale nesprávně přenáší data. Šifrováním rádia se nesníží celková přenosová rychlost. Obr.15: Šifrování rádia Password Quality Password Vyhodnocení kvality hesla (je doporučeno používat kombinaci malých a velkých písmen spolu s číslicemi). Pole pro zadání hesla. 6.3 Statistika rádia Tx F Rx F temp Polarizace Vysílací frekvence [MHz]. Přijímací frekvence [MHz]. Teplota uvnitř zařízení [ C]. Polarizace zařízení (je dána natočením zařízení) Vertikální (DOWN) Vertikální (UP) Horizontální (LEFT) Horizontální (RIGHT) Obr.16: Polarizace rádia w w w.summitd.cz Str. 13

14 RSSI Eb/No Tx power Avail. sec Err sec Err Berr Reset Úroveň přijímaného signálu [dbm]. Poměr signál / šum (včetně rušení) [db]. Vysílací výkon [dbm]. Délka provozu v sekundách od posledního nulování. Silně chybující sekundy (chybovost 10-3 a horší) od posledního nulování Celkový počet chyb na rádiu od posledního nulování. Chybovost za poslední sekundu [bit/s] Nulování čítačů. w w w.summitd.cz Str. 14

15 7 ETHER Obr.17: Stránka pro nastavení ETHERNET 7.1 Nastavení ETH interface Enable Force 100Mbps Force SFP 1Gbps Flow control MTU [bytes] Buffer BW limit [Mbps] Priority Povolení/Zakázání portu Eth2 (kanál č.2), SFP2 (kanál č.3). Porty Eth1/SFP1 (kanál č.1) jsou povoleny trvale, protože sdílí provoz i pro management spoje. Přepínač u Eth1/SFP1 určuje, který port bude upřednostněn, budou-li ke switchi připojeny současně. Nastavení Eth portu pro režim 100 Mbps a Full Duplex. Nastavení SFP portu pro režim 1 Gbps (nefunguje-li Auto-Negotiation) Řízení toku (Flow Control) dle IEEE 802.3x. V případě zahlcení vstupního bufferu nedochází k zahazování rámců. Pro správnou funkci musí podporovat Flow Control i síťový prvek připojený k zařízení. Nastavení maximální přenosové jednotky. MTU lze nastavit až na hodnotu bytes. Pro nejvíce rozšířený Ethernet dostačuje nastavení MTU na velikost 1600 bytes. Nastavení velikosti vyrovnávací paměti (není-li aplikačně vyžadováno jinak, dopoučujeme ponechat na hodnotě 8192KB). Přenosový kanál číslo 2 a 3 má nastavenou fixní hodnotu velikosti vyrovnávací paměti. Omezení přenosové rychlosti (limit pro bandwidth). Maximálně lze nastavit na hodnotu 1000 Mbps. Natavení priority kanálu. Je-li v kanále s vyšší prioritou v určitém okamžiku vyžadována vyšší propustnost, odebere prioritnější kanál potřebnou kapacitu přenosové rychlosti z kanálu z nižší prioritou a po odeznění požadavku vrátí zpět (za předpokladu, že prioritní kanál není omezený BW limitem). w w w.summitd.cz Str. 15

16 Cross Křížení kanálů. Provoz na ETH2 lze na druhé straně spoje vyvést z portu SFP2 a opačně. Křížení nelze provádět s portem pro management spoje (port ETH1/SFP1). Obr.18: Možnosti nastavení prioritizace a křížení kanálu (Priority/Cross) TX speed [Mbps] TX buffer [KB] RX speed [KB] Přenosová rychlost (směr do vysílače rádia). Vyrovnávací paměť vysílače. Přenosová rychlost (směr z přijímače rádia) p priority enable Povolení prioritizace paketů podle IEEE 802.1p. Prioritizace provozu na Eth1/SFP1 prostřednictvím 3 bitové hodnotu v eth rámci a matematické relace, Při povolení 802.1p dojde automaticky k vypnutí Flow Control. DiffServ Differentited Services (rozlišované služby). Zadáním masky a hodnoty je vytvořen DSCP kód (Differentiated Services Code Point) podle w w w.summitd.cz Str. 16

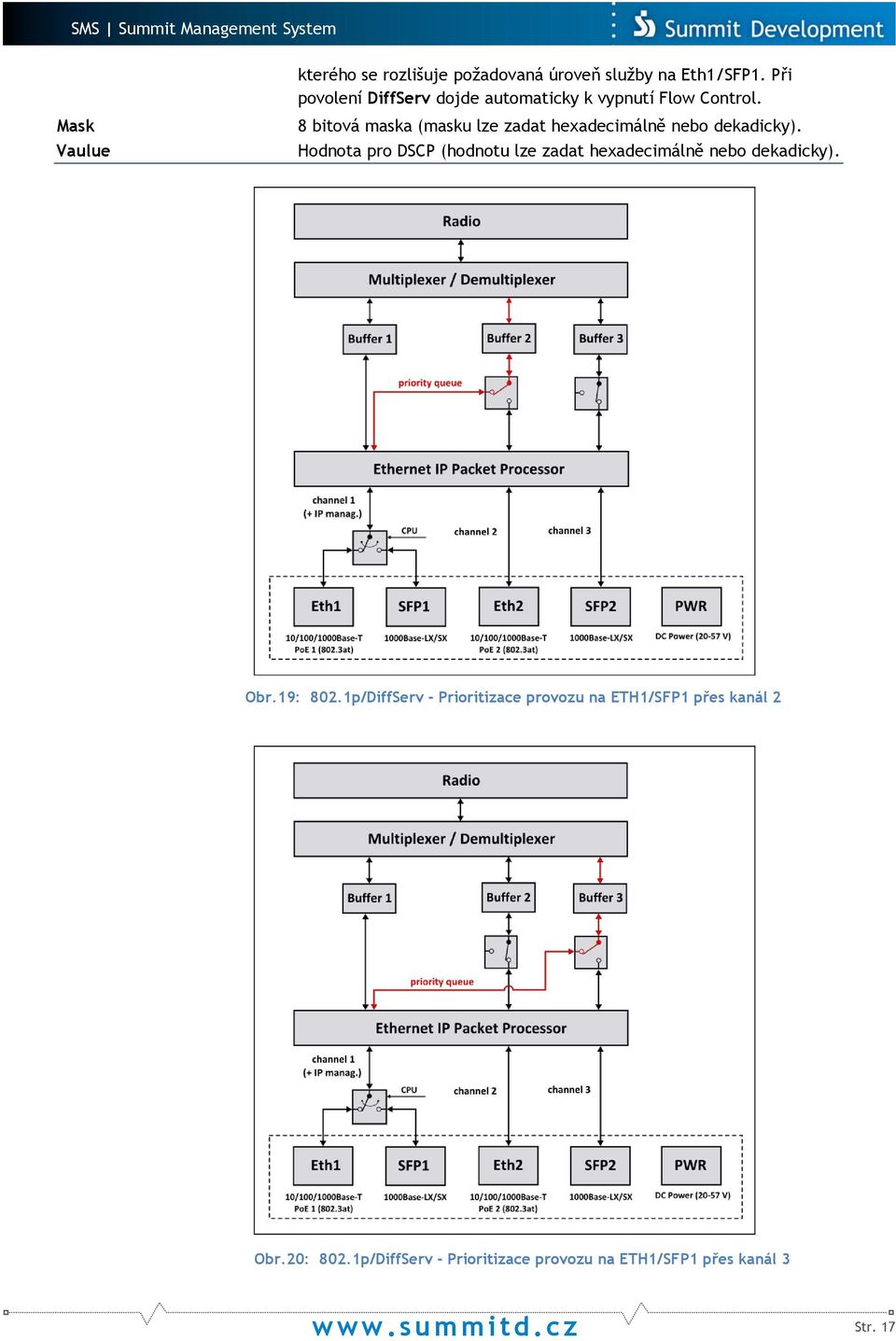

17 kterého se rozlišuje požadovaná úroveň služby na Eth1/SFP1. Při povolení DiffServ dojde automaticky k vypnutí Flow Control. Mask Vaulue 8 bitová maska (masku lze zadat hexadecimálně nebo dekadicky). Hodnota pro DSCP (hodnotu lze zadat hexadecimálně nebo dekadicky). Obr.19: 802.1p/DiffServ - Prioritizace provozu na ETH1/SFP1 přes kanál 2 Obr.20: 802.1p/DiffServ - Prioritizace provozu na ETH1/SFP1 přes kanál 3 w w w.summitd.cz Str. 17

18 Broadcast control Threshold [0-4095] Synchronous Ethernet ReBoot Last restart Configurated Backup routing Force link down Time Up Řízení/omezení broadcast provozu. Nastavení prahu broadcast paketů [kilo packet per sekund]. Synchronní Ethernet (není zatím povoleno). Restart zařízení (cca 30 sekund). Restart nezpůsobí změny v nastavení rádia a Ethernetu. Zobrazuje důvod posledního restartu zařízení. User requested Power on reset Watchdog reset Restart vyžádaný uživatelem (tlačítko ReBoot) Restart odpojením/připojením napájení Restart vyžádaný zařízením (může indikovat závadu) Datum poslední zápisu do zařízení. Možnost zálohování spoje. Při rozpojení rádia se přesměruje provoz na port s připojenou zálohou. V SMS se u Backup routing zatrhne port, který má být zálohovaný a port na kterém je připojeno záložní zařízení. Při rozpojení rádia dojde na portu k vynucení LINK DOWN. Časová prodleva od okamžiku, kdy je rádio znovu ve stavu connected. Po této době dojde k přepnutí provozu na původní trasu a k nahození linku na daném portu. Obr.21: Backup routing - zálohování spoje w w w.summitd.cz Str. 18

19 8 IP Obr.22: Nastavení SNMP, VLAN, hesla pro management IP address: UDP port number Nastavení 32 bitové IP adresy a UDP portu pro komunikaci se zařízením (Pro prvotní nastavení IP adresy zařízení je určena stránka Scan ODUs). Managment IP Restrictions Omezení přístup na zařízení podle síťové adresy IP. Příklad: / 24 IP adresa / 24 bitová maska ( ) Na zařízení mají přístup pouze stanice s IP adresou xxx. Broadcast sending off Disable IP set in Scan ODU Enable http access Vypnutí vysílání broadcastů ze zařízení do sítě. Je-li funkce aktivována a zařízení je poté vypnuto a znovu zapnuto, tak je pro zajištění autodetekce zřízení ve Scan ODUs vždy povoleno odvysílání pěti broadcast paketů. Pozn: Pokud je zařízení nastaveno do VLAN, pak se odvysílávají 3x po 30 sec. broadcasty do VLAN a 2 x do LAN. Zákaz možnosti nastavení IP adresy přes Scan ODUs. V případě zapomenutí hesla lze toto heslo smazat postupem podle odstavce 4.3. Upozornění! Je-li při postupu mazání hesla aktivováno Disable IP SET in Scan ODUs je z bezpečnostního hlediska nutné zařízení ještě restartovat (připojením a odpojením zařízení od napájení). Přístupu na zařízení přes HTTP. Enable http access password Přístup na zařízení přes HTTP (zabezpečený heslem). w w w.summitd.cz Str. 19

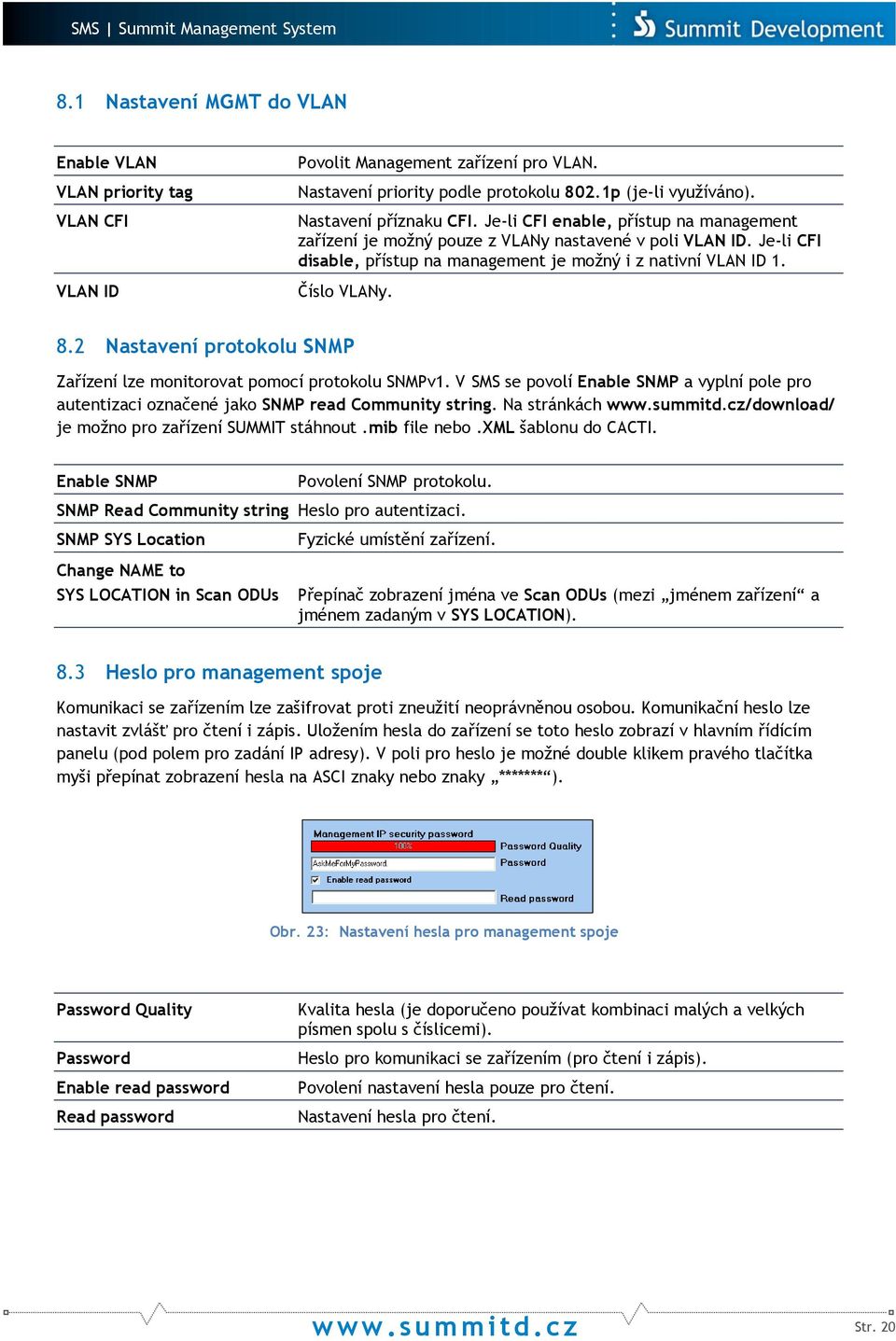

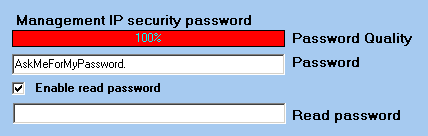

20 8.1 Nastavení MGMT do VLAN Enable VLAN VLAN priority tag VLAN CFI VLAN ID Povolit Management zařízení pro VLAN. Nastavení priority podle protokolu 802.1p (je-li využíváno). Nastavení příznaku CFI. Je-li CFI enable, přístup na management zařízení je možný pouze z VLANy nastavené v poli VLAN ID. Je-li CFI disable, přístup na management je možný i z nativní VLAN ID 1. Číslo VLANy. 8.2 Nastavení protokolu SNMP Zařízení lze monitorovat pomocí protokolu SNMPv1. V SMS se povolí Enable SNMP a vyplní pole pro autentizaci označené jako SNMP read Community string. Na stránkách je možno pro zařízení SUMMIT stáhnout.mib file nebo.xml šablonu do CACTI. Enable SNMP Povolení SNMP protokolu. SNMP Read Community string Heslo pro autentizaci. SNMP SYS Location Change NAME to SYS LOCATION in Scan ODUs Fyzické umístění zařízení. Přepínač zobrazení jména ve Scan ODUs (mezi jménem zařízení a jménem zadaným v SYS LOCATION). 8.3 Heslo pro management spoje Komunikaci se zařízením lze zašifrovat proti zneužití neoprávněnou osobou. Komunikační heslo lze nastavit zvlášť pro čtení i zápis. Uložením hesla do zařízení se toto heslo zobrazí v hlavním řídícím panelu (pod polem pro zadání IP adresy). V poli pro heslo je možné double klikem pravého tlačítka myši přepínat zobrazení hesla na ASCI znaky nebo znaky ******* ). Obr. 23: Nastavení hesla pro management spoje Password Quality Password Enable read password Read password Kvalita hesla (je doporučeno používat kombinaci malých a velkých písmen spolu s číslicemi). Heslo pro komunikaci se zařízením (pro čtení i zápis). Povolení nastavení hesla pouze pro čtení. Nastavení hesla pro čtení. w w w.summitd.cz Str. 20

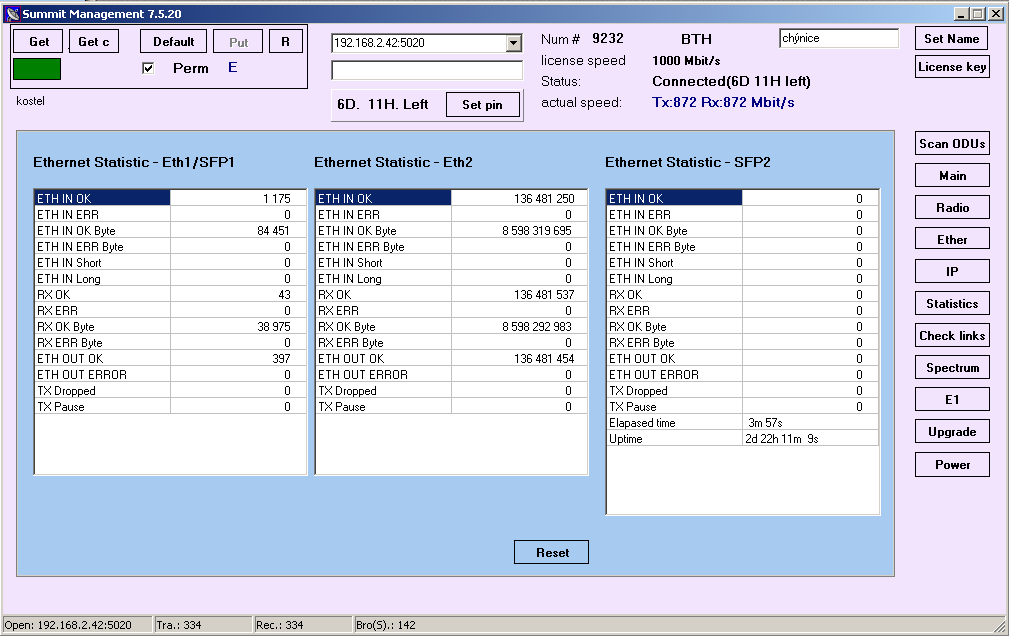

21 9 STATISTICS Obrázek 24 Podrobná statistika na Ethernetu a Radiu ETH IN OK ETH IN ERR ETH IN OK Byte ETH IN ERR Byte ETH IN Short ETH IN Long RX OK RX ERR Rx OK byte Rx ERR byte ETH OUT OK ETH OUT ERR TX Dropped TX Pause Elapsed Time Uptime RESET Počet správně přijatých paketů z ETH. Počet chybně přijatých paketů z ETH. Počet správně přijatých bytů. Počet chybně přijatých bytů. Počet přijatých paketů o velikosti nižší než 53 bytů (pakety o velikosti nižší než 53 bytů jsou zahazovány) Počet přijatých paketů o velikosti vyšší než MTU (pakety o velikosti vyšší než je nastavené MTU jsou zahazovány). Počet správně přijatých paketů na rádiu. Počet chybně přijatých paketů na rádiu. Počet správně přijatých bytů na rádiu. Počet chybně přijatých bytů na rádiu. Počet správně odvysílaných paketů do ETH. Počet chybně odvysílaných paketů do ETH. Počet zahozených paketů. Pakety jsou zahozovány vlivem přetečením vstupního vysílacího bufferu. Problém je možno odstranit shapingem nebo pomocí Flow Control (zvyšuje latenci spoje). Počet odvysílaných Pause paketů. Uplynulá doba od posledního nulování čítačů. Doba provozu zařízení. Nulování všech čítačů. w w w.summitd.cz Str. 21

22 10 CHECK LINKS Stránka Check Links slouží pro rychlý dohled a kontrolu většího počtu spojů SUMMIT DEVLOPMENT. Spoj je v tabulce zobrazován jako dvojřádek se světlejším a tmavším pozadím. U vybraného spoje (dvojřádek) se pozadí přebarví na modrý odstín. Údaje v tabulce přebarvené na žluto indikují varování (zhoršení kvality spoje). Údaje v tabulce přebarvené na červeno indikují kritický stav spoje. Obr.25: Dohled spojů SUMMIT DEVELOPMENT Add Load Přidání spoje pro dohled. Vložte IP adresu obou stran, případně heslo. Načtení spojů z textového souboru. Do textového souboru se zadává IP adresa a heslo jednotlivých stran spoje (jeden řádek = jeden spoj). Prázdné řádky jsou ignorovány, komentáře se označují středníkem. Struktura: IP ADRESA 1 HESLO 1 IP ADRESA 2 HESLO 2 Obr.26: Textový soubor k nadefinování a editaci spojů pro dohled Save Edit Del Uložení všech spojů v tabulce do textového souboru formátu.txt. Editace adresy a hesla vybraného spoje. Vymazání vybraného spoje z tabulky. w w w.summitd.cz Str. 22

23 Find Enable Scan Scan Rate [min] Load last state Vyhledání spoje zadáním IP adresy a portu. Povolit skenování spojů v tabulce. Rychlost skenování celého seznamu v minutách. Hodnota udává, jak často se má skenovat seznam spojů v tabulce (maximální rychlost skenování jednoho spoje je jedna sekunda. Umožňuje načíst poslední seznam spojů do tabulky při znovuotevření programu SMS. # of RL Links Počet spojů v tabulce. Nad tímto číslem je zobrazeno pořadové číslo a IP adresa aktuálně skenovaného spoje. Change NAME to SYS LOC. Name C Přepíná zobrazení názvu zařízení (Unit name / SySLocation Name) Název zařízení. Stav zařízení (Condition). warn - Varování (žluté podbarvení) err - Kritický spoj (červené podbarvení) # Výrobní číslo zařízení. IP Addr Pass Status Eb/No Berr Plost Old IP adresa zařízení (předchází-li IP adrese symbol e, znamená to, že se jedná o model zařízení s rozhraním E1) Ochrana zařízení heslem (pokud je zobrazena *, pak je jednotka chráněna heslem). Stav zařízení. Kvalita signálu. Chybovost spoje. Počet ztracených paketů. Doba od posledního příjmu broadcastu ze zařízení. Spoje lze řadit podle jakéhokoliv parametru sloupce. Při kliknutí na název sloupce se objeví znak > nebo <. Znak > seřazuje hodnoty v sloupci od hodnot nevyšších po nejnižší. Znak < seřazuje spoje v sloupci od hodnot nejnižších po nejvyšší. w w w.summitd.cz Str. 23

24 11 SPEKTRÁLNÍ ANALYZÁTOR Spektrální analyzátor (SA) zabudovaný v zařízení se používá pro vyhledávání volného kanálu. SA je vytvořen z části rádiového přijímače a proto je spoj během záznamu rádiově rozpojen a nepřenáší data. Po ukončení záznamu se funkce spoje automaticky obnoví za sec. Spektrum lze měřit z místní i protější strany. Obr.27: Spektrální analyzátor SCAN Rem TX off Červená křivka Modrá křivka Spuštění skenování frekvenčního spektra. Vypnutí protějšího vysílače (s časovým intervalem). Naměřené spektrum. Maska rozdělení kanálů. w w w.summitd.cz Str. 24

25 12 E1 Standard E1 pro přenos 32 kanálů s rychlostí 64 Kbit/s na jeden kanál (přenosová rychlost všech 32 kanálů E1 je 2,048 Mbit/s). Standard E1/2E1 podporují pouze modely zařízení UNIc, QAM, NARROW a ALTER. Obr.28: Nastavení a diagnostika rozhraní E Nastavení a stav E1 Obr.29: Nastavení a stav E1 Enable Povoleni E1 modulu (musí být označeno na obou stranách spoje). E1 modul spotřebovává část kapacity i v případě, že je povolen a není využit! 120 ohm sym Při aktivaci je nastaveno pro připojení 120 ohmového symetrického kabelu. Při deaktivaci je nastaveno pro připojení 75 ohmového asymetrického kabelu. AIS rcv d Rcv Car detected PRBS det. Transm Open Detekce alarm signálu od připojeného zařízení (např. telefonní ústředna). Detekce vstupního signálu. Detekce pseudonáhodné binární sekvence (testovací sekvence). Detekce rozpojeného nebo impedančně nepřizpůsobeného výstupu na modulu E1. w w w.summitd.cz Str. 25

26 Rcvr level Bipolar violation/prbs test Detekce vstupního signálu [db]. 1. Nesvítí-li kontrolka PRBS det., pak se detekují chyby nesprávně kódovaného signálu do linkového kódu HDB3 (odchylky od HDB3 kódu). 2. Svítí-li kontrolka PRBS det., pak se detekuje chybovost testovacího bináního signálu Diagnostika E1 Případné problémy s připojením lze řešit pomocí vestavěných testerů v zařízení a diagnostických metod nastavitelných v SMS. Obr.30: Diagnostika E1 Module Remote loop Module Local loop Module PRBS out/test Clear module counter Multiplexer Local Loopback Multiplexer Rem. Loopback Multiplexer Local BER Multiplexer Remote BER Elp. Time RX clk Error count local Error count remote Reset Smyčka na modulu směrem k rádiu (přijatá data do interface se otočí a vrátí zpět na vzdálenou stranu rádia). Smyčka na modulu směrem k interface (přijatá data do interface se otočí a pošlou zpět z interface). Generování testovací sekvence PRBS. Vynulování počitadla Bipolar violation/prbs test. Smyčka na multiplexeru směrem k interface Smyčka na multiplexeru směrem k rádiu Vestavěný tester na měření chybovosti (s loobackem na místní straně). Vestavěný tester na měření chybovosti (s loobackem na vzdálené straně). Uplynulý čas. Kmitočet [Hz]. Počítadlo chybovosti (k místní straně). Počítadlo chybovosti (k vzdálené straně). Nulování čítačů. w w w.summitd.cz Str. 26

27 13 UPGRADE Stránka pro aktualizaci DSP a CPU (případně PVG u série spojů SDV). Upgrade firmware se provádí tak, že se aktualizační soubory (dostupné na nahrají do adresáře odkud se spouští program SMS. Poté se spustí SMS, zvolí Upgrade a levým tlačítkem myši se vybere Upgrade CPU, Upgrade DSP (případně PVG). Je doporučeno provádět nejdříve vzdálenou (Remote) stranu spoje a pak lokální. U série spojů SDV je třeba po upgradu PVG zkontrolovat nastavenou šířku kanálu (Bandwidth)! Obr.31: Upgrade firmware Při nahrávání firmware je nutné zajistit nepřetržité napájení zařízení! V opačném případě výrobce neručí za způsobené škody. Upgrade CPU Upgrade DSP Upgrade PVG spuštění nahrávání CPU programu (po kompletním nahrání programu proběhne restart zařízení v délce 30-40s) spuštění nahrávání DSP programu. (po kompletním nahrání programu proběhne restart zařízení v délce 30-40s) spuštění nahrávání PVG programu. w w w.summitd.cz Str. 27
