Kovové zahradní domky

Transkript

1 A L L P U R P O S E M E T A L S T O R A G E S H E D S Kovové zahradní domky Příručka pro majitele / Instrukce k montáži Ver: 1.2 K montáži je třeba dvou osob a 2-3 hodiny. v domku je možno chodit vzpřímeně rychlá a lehká montáž stěny zesílené prolisy široké dvojité dveře k dostání v různých velikostech V případě, že některé součásti v balení chybí nebo jsou poškozeny, kontaktujte prosím neprodleně svého prodejce. V žádném případě domek nezasílejte nazpět.

2 DÍLY Upozornění: Všechny díly před instalací prověřit! PŘÍSLUŠENSTVÍ Kód Popis Počet BLB Základová tyč zadní strana vlevo 1 BRB Základová tyč zadní strana vpravo 1 Základová tyč levá a pravá strana 2 Základová tyč přední levá a pravá strana 2 ECB Špičatá vstupní vodící tyč 1 DCL Profil dveřního sloupku vlevo 1 DCR Profil dveřního sloupku vpravo 1 ABLB Horní roh zadní strana vlevo 1 ABRB Horní roh zadní strana vpravo 1 ASB Horní roh levá a pravá strana 2 SCB Kryt vodící lišty 1 SSB Opěra vodící lišty 1 SLB Vodící lišta vlevo 1 SRB Vodící lišta vpravo 1 Střešní desky vlevo a vpravo 4 SB1B Opěra střechy přední strana vpravo/zadní strana vlevo 2 SB2B Opěra střechy přední strana vlevo/zadní strana vpravo 2 RF1B Postranní střešní žlábky vlevo a vpravo 2 RF2B Střešní žlábky uprostřed 2 RF3B Pás dveřní desky nahoře vlevo 2 RF4B Pás dveřní desky nahoře vpravo 2 RFCB Pás dveřní desky dole vlevo a vpravo 2 TSLB Pás dveřní desky nahoře vlevo 1 TSRB Pás dveřní desky nahoře vpravo 1 BSLB Pás dveřní desky dole vlevo 1 BSRB Pás dveřní desky dole vpravo 1 Pás dveřní desky levá a pravá strana 2 DSCB Pás dveřní desky příčný 4 WCF Roh stěnové desky přední strana 2 Roh stěnové desky zadní strana 2 Bok stěnové desky 6 WFL Stěnová deska přední strana vlevo 1 WFR Stěnová deska přední strana vpravo 1 GPLB Štítová deska přední strana vlevo/zadní strana vpravo 2 Štítová deska přední strana vpravo/zadní strana vlevo 2 GPS Opěra štítové desky 2 RP1B Střešní deska přední strana vlevo/zadní strana vpravo 2 RP2B Střešní deska (střední levá a pravá) 2 RP3B Střešní deska (přední strana vpravo/zadní strana vlevo) 2 DPLB Dveřní deska levá 1 DPRB Dveřní deska pravá 8 Kód Popis Počet BS Podlahový kluzák 4 DH Úchyt dveří 2 FC Krytka střešního žlábku 2 TC Horní roh 4 TS Horní kluzák 4 VC Kryt ventilace 4 PW Plastové kroužky 191 PC Plastová krytka na šrouby 75 T Páska 2,8 m Plechové šrouby 202 Ø 4,2 x 10 mm (5/32 x 3/8 ) S2 Plechové šrouby 28 Ø 4,2 x 1ž mm (5/32 x 5/8 ) Strojové šrouby/mut 76 M4 x 16 mm (5/32 x 5/8 ) PŘÍSLUŠENSTVÍ Podlahový kluzák Úchyt dveří (BS) (DH) Strana horního rohu Horní kluzák (TC) (TS) Plastový kroužek Plastová ochrana (PW) (PC) Plechový šroub Strojový šroub s matkou (), (S2) NUT () PROFILY Základová tyč Horní roh (BLB, BRB, ) (ABLB, ABRB) Základová tyč Špičatá vstupní vodící tyč () CHANNEL (ECB) Profil dveřního sloupku Profil dveřního sloupku vlevo (DCL) vpravo (DCR) Kryt vodící lišty Strana horního rohu (SCB) (ASB) Vodící lišty Opěra vodící lišty (SLB, SRB) SUPPORT (SSB) Opěra střechy Horní roh () (SB1B, SB2B) Střešní žlábky Střed střešních žlábků (RF1B, RF2B, RF3B, RF4B) (RFCB) POTŘEBNÉ NÁŘADÍ Krytka žlábku (FC) Kryt ventilace (VC) Pásy dveřní desky Pásy dveřní desky nahoře a dole nahoře a dole (TSLB, TSRB, BSLB, BSRB) (, DSCB) rukavice bezdrátová vrtačka elektrický šroubovák úhelník ochrana očí schůdky, 2,4 m kleště vodováha měřící pásmo Páska TAPE (T) Opěra štítové desky (GPS)

3 Zvětšené zobrazení SB2B WCF DPLB DPRB SCB DCL WFL DCR WFR ECB BRB WCF ASB SLB SRB ASB ABRB GPLB SB1B SB2B SB1B GPLB RP3B RP2B RP1B RP2B RF2B RF1B RF1B RF2B RFCB RFCB RF3B RF4B BLB ABLB RF3B RF4B RP3B RP1B GPS SSB

4 Skladovací domky Duramax 15 let limitovaná záruka Společnost U.S. Polymer Inc. dodá 15 let ode dne zakoupení bezplatně díly v případě vad materiálu a/nebo výrobních vad. Tato záruka platí pouze vůči prvnímu kupujícímu. K uplatnění záruční služby je nezbytná stvrzenka za nákup nebo jiný doklad o koupi. V žádném případě neuhradíme náklady za podlahovou krytinu, montáž nebo jiné s tím spojené náklady. Tato záruka pokrývá pouze vady materiálu nebo vady ve zpracování, které vzniknou při normálním užívání, a neplatí při změně barvy, zneužití, nedbalosti, komerčním užívání, nerespektování montážních instrukcí (včetně správného ukotvení), nabarvení a přírodních jevech, které jsou mimo naši kontrolu. Nároky z této záruky musí být nahlášeny během záruční doby prostřednictvím volání na číslo nebo poštovním dopisem s datovanou stvrzenkou za nákup a jasným snímkem dílu k nahrazení na adresu: U.S. Polymers, Inc Slauson Avenue Commerce, CA Vyhrazujeme si, že výrobu některých dílů ukončíme. Nebudeme-li některý díl již vyrábět, vyhrazuje si společnost U.S. Polymers, Inc. právo dodat náhradní díl stejné kvality a kompatibility. Hranice a výluky Neexistují žádné záruky kromě záruky definované výše. Poskytovatel záruky neručí za škody doprovodné nebo následné, které vzniknou na základě užívání výrobku nebo porušení smlouvy. Všechny výslovné záruky jsou omezeny na výše uvedené časové období. Některé státy nedovolují záruky vylučovat nebo časově omezovat; v tomto případě výše uvedená omezení neplatí. Tato záruka Vám dává specifická práva a můžete mít i jiná práva, která se liší stát od státu a zem od země.

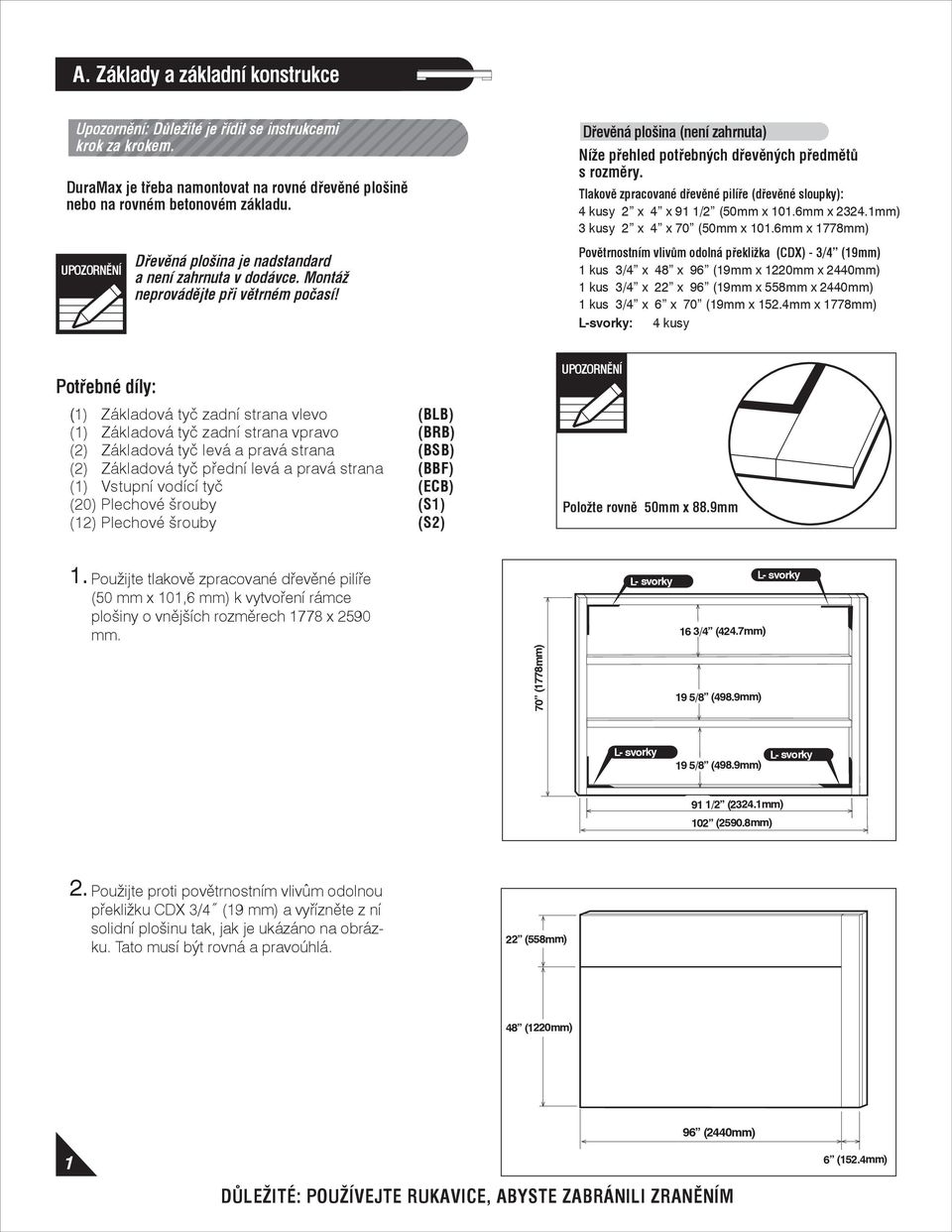

5 70 (1778mm) A. Základy a základní konstrukce Upozornění: Důležité je řídit se instrukcemi krok za krokem. DuraMax je třeba namontovat na rovné dřevěné plošině nebo na rovném betonovém základu. UNĚNÍ Dřevěná plošina je nadstandard a není zahrnuta v dodávce. Montáž neprovádějte při větrném počasí! Dřevěná plošina (není zahrnuta) Níže přehled potřebných dřevěných předmětů s rozměry. Tlakově zpracované dřevěné pilíře (dřevěné sloupky): 4 kusy 2 x 4 x 91 1/2 (50mm x 101.6mm x mm) 3 kusy 2 x 4 x 70 (50mm x 101.6mm x 1778mm) Povětrnostním vlivům odolná překližka (CDX) - 3/4 (19mm) 1 kus 3/4 x 48 x 96 (19mm x 1220mm x 2440mm) 1 kus 3/4 x 22 x 96 (19mm x 558mm x 2440mm) 1 kus 3/4 x 6 x 70 (19mm x 152.4mm x 1778mm) L-svorky: 4 kusy Potřebné díly: (1) Základová tyč zadní strana vlevo (BLB) (1) Základová tyč zadní strana vpravo (BRB) (2) Základová tyč levá a pravá strana () (2) Základová tyč přední levá a pravá strana () (1) Vstupní vodící tyč (ECB) (20) Plechové šrouby () (12) Plechové šrouby (S2) UNĚNÍ Položte rovně 50mm x 88.9mm 1. Použijte tlakově zpracované dřevěné pilíře (50 mm x 101,6 mm) k vytvoření rámce plošiny o vnějších rozměrech 1778 x 2590 mm. L- svorky 16 3/4 (424.7mm) L- svorky 19 5/8 (498.9mm) L- svorky 19 5/8 (498.9mm) L- svorky 91 1/2 (2324.1mm) 102 (2590.8mm) 2. Použijte proti povětrnostním vlivům odolnou překližku CDX 3/4 (19 mm) a vyřízněte z ní solidní plošinu tak, jak je ukázáno na obrázku. Tato musí být rovná a pravoúhlá. 22 (558mm) 48 (1220mm) 1 96 (2440mm) 6 (152.4mm)

6 3. Spojte levou základovou tyč BLB s pravou základovou tyčí BLB čtyřmi šrouby. Viz Obrázek 1 a 2. UNĚNÍ Pozor na ostré hrany! BLB BLB BRB BRB 4. S2 Vytvořený spoj položte na plošinu. Ke spojení s plošinou použijte šrouby S2. vlevo BLB zadní strana BRB přední strana vpravo 5. Vložte do BLB a BRB a sešroubujte dvěma šrouby na každé straně. Viz zvětšené zobrazení. Krok 1 BLB BLB BRB Krok 2 BRB 2

7 6. Pomocí úhelníku dejte rohy na sebe. Spojte základ s plošinou dvěma šrouby S2. Viz zvětšené zobrazení! S2 7. Položte základovou tyč na na obou stranách. Pevně je přišroubujte šrouby k v obou rozích. Viz Obrázek 1 a Pomocí úhelníku dejte rohy na sebe.přišroubujte základ k plošině šrouby S2. S2 3

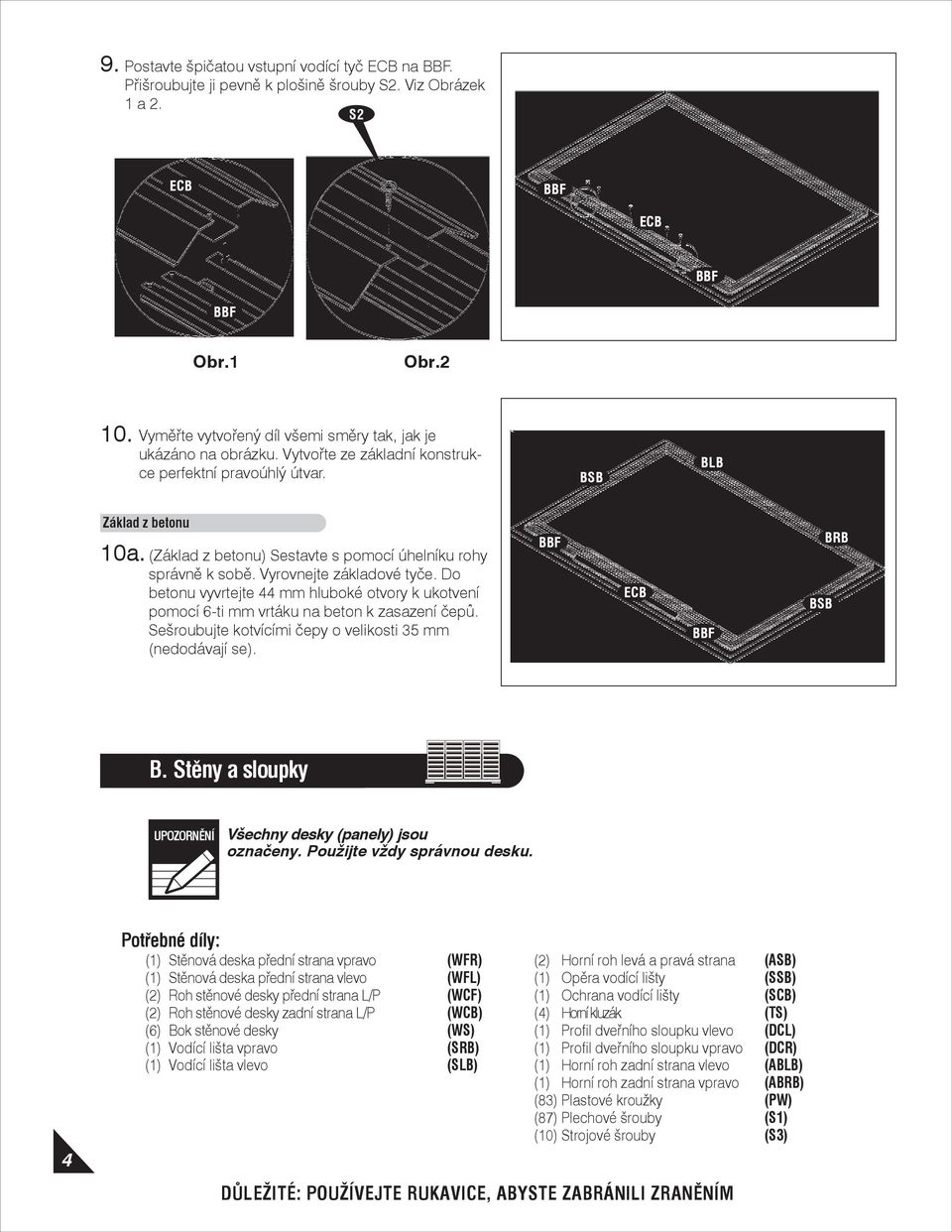

8 9. Postavte špičatou vstupní vodící tyč ECB na. Přišroubujte ji pevně k plošině šrouby S2. Viz Obrázek 1 a 2. S2 ECB ECB 10. Vyměřte vytvořený díl všemi směry tak, jak je ukázáno na obrázku. Vytvořte ze základní konstrukce perfektní pravoúhlý útvar. (1569mm) BLB (2436mm) Základ z betonu 10a. (Základ z betonu) Sestavte s pomocí úhelníku rohy správně k sobě. Vyrovnejte základové tyče. Do betonu vyvrtejte 44 mm hluboké otvory k ukotvení pomocí 6-ti mm vrtáku na beton k zasazení čepů. Sešroubujte kotvícími čepy o velikosti 35 mm (nedodávají se). ECB (2436mm) (1569mm) BRB B. Stěny a sloupky UNĚNÍ Všechny desky (panely) jsou označeny. Použijte vždy správnou desku. 4 Potřebné díly: (1) Stěnová deska přední strana vpravo (WFR) (1) Stěnová deska přední strana vlevo (WFL) (2) Roh stěnové desky přední strana L/P (WCF) (2) Roh stěnové desky zadní strana L/P () (6) Bok stěnové desky () (1) Vodící lišta vpravo (SRB) (1) Vodící lišta vlevo (SLB) (2) Horní roh levá a pravá strana (ASB) (1) Opěra vodící lišty (SSB) (1) Ochrana vodící lišty (SCB) (4) Horní kluzák (TS) (1) Profil dveřního sloupku vlevo (DCL) (1) Profil dveřního sloupku vpravo (DCR) (1) Horní roh zadní strana vlevo (ABLB) (1) Horní roh zadní strana vpravo (ABRB) (83) Plastové kroužky (PW) (87) Plechové šrouby () (10) Strojové šrouby ()

9 1. Postavte stěnovou desku WFR na základovou tyč. Postavte pravou přední stranu kůlny na otvory. Přišroubujte z vnější strany šrouby a kroužky. WFR WFR přední strana 2. Postavte stěnovou desku WCF na základovou tyč. Vyrovnejte otvory se základovou tyčí a sešroubujte šrouby a jistícími kroužky. Pozor, aby se díly překrývaly jako na Obrázku 1. 1 WFR WCF WFR WCF 2 3. Ke spojení stěnových desek použijte čepy a matky s kroužky. WFR WCF 5

10 4. Postavte vodící lištu SRB na stěnovou desku WFR z vnější strany. Porovnejte polohu na Obrázku 1. Vyrovnejte otvory se stěnovou deskou. Sešroubujte šrouby a kroužky. Viz Obrázek 2. SRB SRB SRB WCF WCF WFR WCF 5. Vložte 2 horní kluzáky TS do vodící lišty. Viz zvětšené zobrazení. Pozor, aby poloha průmětu TS ukazovala směrem dovnitř. SRB TS TS SRB WFR přední strana 6. Postavte stěnovou desku WFL na základovou tyč. Přední strana na levé přední straně domku. Vyrovnejte otvory se základovou tyčí a sešroubujte šrouby a kroužky z vnější strany. WFL WFL přední strana 6

11 7. Postavte stěnovou desku WCF na základovou tyč. Vyrovnejte otvory se základovou tyčí a sešroubujte šrouby a jistícími kroužky. 1 Pozor, aby se díly překrývaly jako na Obrázku 1. WCF WFL WCF 2 WFL 8. Ke spojení stěnových desek použijte čepy a matky s kroužky. WCF WFL 9. Postavte levou vodící lištu SLB na stěnovou desku WFL. Viz poloha na Obrázku 1. Vyrovnejte otvory se stěnovou deskou. Sešroubujte šrouby s kroužky. Viz Obrázek 2. SLB SLB WFL WFL WFL 7

12 10. Vložte 2 horní kluzáky TS do vodících lišt. Viz zvětšené zobrazení. Pozor, aby poloha průmětu horních kluzáků TS ukazovala směrem dovnitř. SLB TS TS SLB Přední strana 11. Postavte opěru vodící lišty SSB na vodící lišty SLB a SRB. Viz Obrázek 1. Vyrovnejte otvory s vodícími lištami a sešroubujte šrouby. Viz Obrázek 1 a 2. 1 & 2 SRB SRB SRB SLB SSB SLB SSB SLB SSB 12. Postavte zadní stranu rohu stěnové desky na základovou tyč. Vyrovnejte otvory se základovou tyčí a sešroubujte šrouby a kroužky k upevnění uprostřed stěnové desky. zadní strana 8

13 13. Postavte stěnovou desku na základovou tyč BLB. Vyrovnejte otvory se základovou tyčí a sešroubujte šrouby a kroužky. Použijte čepy a matky s kroužky k upevnění uprostřed stěnové desky. Viz Obrázek 1. Pozor, aby se díly překrývaly jako na Obrázku 2. BLB 14. Postavte zadní stranu rohu ABLB na základovou tyč z vnější strany. Viz poloha na Obrázku 1. Vyrovnejte otvory se stěnovou deskou. Sešroubujte šrouby s kroužky. Viz Obrázek 2. ABLB ABLB ABLB 15. Postavte vrchní stranu horního roku ASB na stěnové desky a WCF a horní roh ABLB. Vyrovnejte. otvory a sešroubujte šrouby a kroužky. Viz Obrázek 1 a 2. Pozor, horní roh ASB musí sedět na horním rohu ABLB! ABLB ASB WCF ABLB ASB ABLB ASB 9

14 16. Postavte stěnovou desku na základovou tyč a překryjte s rohovými stěnami. Sešroubujte stěnovou desku s rohem a základovou tyčí šrouby a kroužky. Pozor, aby se desky překrývaly jako na Obrázku ASB WCF 17. Ke spojení stěnových desek použijte čepy a matky s kroužkem. 18. Postavte vrchní stranu horního rohu na základovou tyč. Vyrovnejte otvory se základovou tyčí a sešroubujte šrouby a kroužky. zadní strana 10

15 19. Postavte stěnovou desku na základovou tyč BRB. Vyrovnejte otvory se základovou tyčí a sešroubujte šrouby a kroužky. Použijte čepy a matky s kroužky k upevnění uprostřed stěnové desky. Viz Obrázek 2 Pozor, aby se desky překrývaly jako na Obrázku 1. BLB BRB 20. Postavte stranu horního rohu ABRB na stěnovou desku z vnější strany. Viz poloha na Obrázku 1. Vyrovnejte otvory se stěnovou deskou a sešroubujte šrouby a kroužky. ABRB ABRB ABRB 21. Spojte zadní horní rohy vlevo a vpravo ABLB a ABRB pomocí šroubů. Viz zvětšené zobrazení! ABLB ABRB ABRB ABLB 11

16 22. Postavte stranu horní hrany ASB na stěnové desky WCF a z vnitřní strany. Vyrovnejte otvory s deskami a sešroubujte šrouby a kroužky. Horní hrana ASB musí sedět na horní hraně ABRB! WCF ASB ASB ABRB ASB ABRB 23. Postavte stěnovou desku na základovou tyč a překryjte s rohovými deskami. Přišroubujte stěnovou desku s horním rohem a základovou tyčí šrouby a kroužky. Použijte čepy a matky s kroužky ke spojení uprostřed stěnové desky. Viz Obrázek 3. Zajistěte, aby se desky překrývaly. Viz Obrázek 1 a ASB ASB WCF 24. Obr.3 Postavte stěnovou desku na základovou tyč a přišroubujte šrouby a kroužky k základové tyči a horní hraně. Použijte čepy a matky s kroužky ke spojení uprostřed stěnové desky. Viz Obrázek 2. Zajistěte, aby se díly překrývaly jako na Obrázku 1. zadní strana 12

17 25. Proveďte stejné úkony jako jsou uvedeny u bodu Postavte levý dveřní sloupek DCL na základovou tyč a vložte ho do stěnové desky. Viz zvětšené zobrazení! DCL DCL DCL 27. Sešroubujte dveře šrouby. Opakujte to samé s pravým dveřním sloupkem DCR.. DCL DCL 13

18 28. Postavte kryt vodící lišty SCB na opěru vodící lišty SSB. Sešroubujte dvěma šrouby. Viz zvětšené zobrazení! SCB SCB C. Střecha UNĚNÍ Všechny díly jsou jasně označeny. Pozor, abyste vždy vzali správný díl. 14 Potřebné díly: (2) Štítová deska přední strana vlevo/zadní strana vpravo (GPLB) (2) Štítová deska přední strana vpravo/zadní strana vlevo () (2) Opěra štítové desky (GPS) (2) Opěra střechy vlevo a vpravo (SB1B) (2) Opěra střechy vpředu vpravo/vzadu vlevo (SB2B) (4) Opěrná spojka vpředu vpravo/vzadu vlevo () (2) Střešní deska vpředu vpravo/vzadu vlevo (RP1B) (2) Střešní deska vpředu vlevo/vzadu vpravo (RP2B) (2) Střešní deska (RP3B) (2) Střešní žlábky (RF1B) (2) Střešní žlábky (RF2B) (2) Střešní žlábky pravá a levá strana (RF3B) (2) Střešní žlábky (RF4B) (2) Střešní žlábky uprostřed (RFCB) (2) Krytka střešního žlábku (FC) (2.8m) Páska (T) (4) Kryt ventilace (VC) (4) Horní roh (TC) (98) Plastové kroužky (PW) (98) Plechové šrouby () (4) Plechové šrouby (S2) (41) Strojové šrouby s matkami ()

19 Před montáží odstraňte polyethylenový film. 1. Postavte štítovou desku na vodící lištu SRB. Viz Obrázek 1. Vsuňte štítovou desku do horní rohové strany ASB. Viz Obrázek 2. Vyrovnejte otvory s vodící lištou a sešroubujte z vnitřní strany šrouby. SRB SRB SRB ASB ASB ASB 2. Obr.3 Postavte štítovou desku GPLB na vodící lištu SLB. Vsuňte štítovou desku do horní rohové strany ASB. Vyrovnejte otvory s vodící lištou a sešroubujte z vnitřní strany šrouby. GPLB SLB 3. Spojte štítové desky GPLB a opěrou štítové desky GPS. Viz Obrázek 1 a 2. GPLB GPLB GPLB GPS GPS GPS GPS 15

20 4. Postavte štítové desky GPLB a na rohy ABRB a ABLB. Vsuňte štítovou desku do horní rohové strany ASB. Vyrovnejte otvory s horním rohem a sešroubujte šrouby. GPLB GPLB ABRB GPLB ABRB ASB ASB GPLB ASB Obr.3 5. Spojte štítové desky GPLB a čepy a matkami. Viz Obrázek. GPLB GPLB 16

21 6. Zasuňte jeden konec střešní sestavy do štítové desky. Je třeba, aby bylo možno štítovou desku do střešní sestavy zasunout. Sešroubujte čepy a matkami. Proveďte to samé na druhém konci střešní sestavy. Viz Obrázek 1 a 2. SB1B Pozor, aby špičatý konec ukazoval směrem nahoru. Špičatá strana SB2B SB1B SB1B SB2B 7. Přidělejte montovanou střešní sestavu do štítových desek GPLB a. Vyrovnejte otvory mezi opěrnými spojkami SB1B a SB2B a štítovými deskami. Sešroubujte čepy s plastovými kroužky a matkami. Viz obrázek. GPLB GPLB SB1B SB1B SB2B GPLB GPLB SB2B 17

22 8. Spojte dvě střešní sestavy pomocí čepů a matek. Pozor, aby špičatá strana ležela jako na obrázku. Taper side 9. Zasuňte jeden konec střešní sestavy do štítové desky. Je třeba, aby bylo možno štítovou desku do střešní sestavy zasunout. Sešroubujte čepy a matkami. Proveďte to samé na druhém konci střešní sestavy. Viz Obrázek 1 a 2. Pozor, aby špičatý konec ukazoval směrem nahoru. Špičatá strana GPLB 10. Položte střešní desku RP3B na štítovou desku. Vyrovnejte otvory se štítovou deskou a sešroubujte čepy a matkami s kroužky. RP3B RP3B 18

23 11. Vyrovnejte otvory se střešní sestavou a horní rohovou stranou. Sešroubujte šrouby a kroužky. RP3B 12. Položte střešní desku RP2B na střešní sestavu a sešroubujte šrouby s kroužky. Dejte pozor, aby se střešní desky desky překrývaly jako na Obrázku 1. RP2B RP2B RP3B RP3B 13. Položte střešní desku RP1B na střešní sestavu a štítovou desku. Sešroubujte ji šrouby s kroužky se střešní sestavou. Pro štítovou desku použijte čepy a matky s kroužky. Dejte pozor, aby se střešní desky desky překrývaly jako na Obrázku 1. RP1B RP1B RP2B RP2B 19

24 14. Položte střešní desku RP3B na střešní soustavu a štítovou desku. Pro štítovou desku použijte čepy a matky s kroužky. K jejímu sešroubování se střešní sestavou a horní rohovou stranou použijte šrouby s kroužky. RP3B 15. Položte střešní desku RP2B na střešní sestavu a sešroubujte šrouby s kroužky. Dejte pozor, aby se střešní desky překrývaly jako na zvětšeném zobrazení. RP3B RP3B RP2B RP2B 16. Umístěte střešní desku RP1B a přišroubujte ji ke štítové desce čepy a matkami s kroužky. K jejímu sešroubování se střešní sestavou a horní rohovou stranou použijte šrouby s kroužky. POZNÁMKA Dejte pozor, aby se střešní desky překrývaly jako na zvětšeném zobrazení. RP1B RP2B RP1B RP2B 20

25 17. Před montáží střešních žlábků nalepte dodanou pásku mezi střešní desky (vlevo a vpravo). T 18. Namontujte na střešní desku střešní žlábky RF1B a RF2B a přišroubujte je šrouby a kroužky. RF1B RF2B RF2B RF1B 19. Namontujte na střešní desku střešní žlábky RF3B a RF4B a přišroubujte je šrouby a kroužky. RF4B Dejte pozor, aby se střešní žlábky překrývaly jako na zvětšeném zobrazení. RF3B RF4B RF3B RF3B RF4B 21

26 20. Smontujte střešní žlábky RFCB a sešroubujte je šrouby s kroužky. Viz zvětšené zobrazení! RFCB RFCB RFCB RFCB 21. Položte smontované střešní žlábky na střešní desky. Vyrovnejte otvory a sešroubujte šrouby s kroužky. RFCB RF2B RFCB RFCB RF1B 22. Položte krytky střešního žlábku na přední a zadní stranu střechy a sešroubujte šrouby s kroužky. Viz Obrázek 1 a 2. RFCB FC 22

27 23. Postavte rohy TC na spáry střešních žlábků a sešroubujte šrouby S2 s kroužky. S2 TC 24. Zasuňte kryty ventilace VC do přední štítové desky a sešroubujte šrouby. VC přední strana 25. Zasuňte kryty ventilace VC do zadní štítové desky a sešroubujte šrouby. VC zadní strana 23

28 24

29 D. Dveře Potřebné díly: (1) Dveřní deska vlevo (DPLB) (1) Dveřní deska vpravo (DPRB) (4) Pás dveřní desky příčný (DSCB) (2) Pás dveřní desky levá a pravá strana () (1) Pás dveřní desky nahoře vlevo (TSLB) (1) Pás dveřní desky nahoře vpravo (TSRB) (1) Pás dveřní desky dole vlevo (BSLB) (1) Pás dveřní desky dole vpravo (BSRB) (2) Úchyt dveří (DH) (4) Podlahový kluzák (BS) (22) Plastové kroužky (PW) (10) Plechové šrouby () (24) Strojové šrouby () TSLB TSRB DSCB DPLB DSCB BSLB DPRB DSCB levé dveře BSRB DSCB pravé dveře 25

30 1. Montáž pravých dveří Namontujte lištu dveří z vnitřní strany na dveřní desku DPRB. Použijte čepy a matky s kroužky. Před montáží odstraňte polyethylenový film. DPRB 2. Smontujte příčnou lištu DSCB s dveřní deskou z vnitřní strany. Jeden konec má zapadat do, druhý konec do dveřní desky. Použijte čepy a matky s kroužky. DSCB DPRB DSCB 26

31 3. Přišroubujte příčnou lištu DSCB k příčné liště dveří šrouby. Viz zvětšené zobrazení. DSCB DSCB DSCB DSCB 4. Namontujte TSRB na dveřní desku. Ujistěte se, že špička dveřní desky je zastrčena do TSRB. Viz Obrázek 1. Přišroubujte TSRB k šrouby. Viz Obrázek 2. Přišroubujte druhý konec k DSCB šrouby. Viz Obrázek 3. 2 TSRB 3 TSRB DPRB TSRB TSRB DPRB Obr.3 DPRB 5 BSRB 27 4

32 4a. Namontujte lištu dveřní desky BSRB na dveřní desku. Ujistěte se, že dolní hrana dveřní desky je zastrčena do BSRB. Přišroubujte šrouby k. Viz Obrázek 5. Pro dveřní desku použijte čepy a matky s kroužky. Viz Obrázek 4. BSRB Obr.4 DSCB DPRB BSRB Obr.5 5. Namontujte podlahový díl BS na dveřní desku na oba kraje čepy a matkami s kroužky. DPRB DPRB BS 28

33 6. Namontujte úchyt DH na dveřní desku z přední strany čepy a matkami. DPRB DH Montáž levých dveří 7. Namontujte lištu dveří z vnitřní strany na dveřní desku DPLB. Použijte čepy a matky s kroužky. Před montáží odstraňte polyethylenový film. DPLB 29

34 8. Namontujte dveřní lištu DSCB na dveřní desku z vnitřní strany. Jeden konec má zapadat do, druhý konec do dveřní desky. Použijte čepy a matky s kroužky. DSCB DPLB DSCB 9. Přišroubujte křížovou lištu DSCB k příčné liště dveří šrouby. Detaily viz zvětšené zobrazení. DSCB DSCB DSCB DSCB 30

35 10. Namontujte lištu TSLB na dveřní desku. Ujistěte se, že horní hrana dveřní desky je zastrčena do TSLB. Viz Obrázek 1. Přišroubujte TSLB k šrouby. Viz Obrázek 2. Přišroubujte druhý konec k DSCB šrouby. Viz Obrázek 3. 3 TSLB 2 TSLB TSLB DPLB DPLB TSLB DPLB Obr.3 4 BSLB 5 11a. Namontujte BSLB na dveřní desku. Ujistěte se, že dolní hrana dveřní desky je zastrčena do BSLB. Přišroubujte šrouby k. Viz Obrázek 4. Pro dveřní desku použijte čepy a matky s kroužky. Viz Obrázek 5. DPLB DSCB BSLB Obr.4 BSLB 31 Obr.5

36 12. Namontujte ochranný díl na hrany BS na oba dolní okraje dveřní desky čepy a matkami s kroužky. DPLB DPLB BS 13. Namontujte úchyt DH na dveřní desku z přední strany čepy a matkami. DPLB DH 32

37 14. Vsuňte smontovanou dveřní desku do přední strany základové tyče. Ujistěte se, že podlahový kluzák BS zapadá do čela základové tyče. Viz Obrázek 1. Přišroubujte horní hranu dveřní desky k TS šrouby. Viz Obrázek 2 a 3. TS BS TS TS BS Obr.3 14a. K tomu, aby byly dveře dobře seřízeny, znovu vyrovnejte otvory s dveřní deskou. SRB/SLB Obr.4 Obr.5 ECB TS Důležité! 15. Zakryjte šrouby a hlavy čepů plastovými krytkami PC, aby bylo zabráněno zraněním. PC PC 33 Doporučujeme, abyste z Vašeho kovového domku na nářadí vždy po sněžení sníh odklidili.
