2 AUTOGENNÍ A PLAZMOVÁ ŘEZACÍ TECHNIKA ESAB Slide 2

3 OBSAH Řezání provází ESAB od roku 1938 tj. 78 let Historie ESAB CUTTING SYSTEMS Přehled strojní a ruční techniky Crossbow E-VENT SGX COMBIREX DX SUPRAREX HD NUMOREX TELEREX ALPHAREX AUTOREX a další systémy CAD/CAM software Řezací stoly Odsávání a filtrace Slide 3

techniky Crossbow E-VENT SGX COMBIREX DX SUPRAREX HD NUMOREX

4 RUČNÍ TECHNIKA Slide 4

5 AUTOGENNÍ TECHNIKA Hořáky použitelné se strojními hubicemi ESAB Pokud máte strojní hořáky ESAB můžete starší hubice recyklovat a použít pro ruční řezání. Hořáky Hadice Bezpečnostní pojistky Čistící sady (pilníky, jehly) Čistící chemie Ochranné pomůcky Redukční ventily Tlakové stanice Slide 5

6 PLAZMOVÁ RUČNÍ TECHNIKA Patenty ESAB z 80-tých let min. století jsou základem ruční plazmové techniky všech světových výrobců ruční řezací plazmy. Přenosné plazmové zdroje CUTMASTER 40/60/80/100/120 Strojní hořáky pro ruční plazmy Příslušenství (vodítka, kružítka) Slide 6

7 ŘEZACÍ STROJE Slide 7

8 CROSSBOW Přenosný a úsporný CNC řezací stroj Autogenní a/nebo Plazmový přenosný CNC řezací stroj Dodávka obsahuje: Řezací stroj CROSSBOW Programovací software EASY NEST PRO Plazma dle zvolé konfigurace: Cutmaster 60/80/100/120 Autogenní hořák Pracovní stůl (pokud je požadován) Možnosti řezání Autogen Plazma 6 až 100 mm až 19 mm uhlíkové oceli (až 16 mm nerez oceli) Slide 8

zvolé konfigurace: Cutmaster 60/80/100/120 Autogenní hořák Pracovní stůl (pokud je požadován)

9 CROSSBOW Slide 9

10 SGX Slide 10

11 SGX Slide 11

12 SGX Moderní pomocník malých dílen, doplněk velké výroby. Šířka řezaného plechu: 1,5 až 2,5 m Délka řezaného plechu: až 12 m (nebo 2x 6m) Autogenní proces (max. 3 hořáky) max. tloušťka řezu 100 mm Plazmový proces (vzduchová, nebo přesná plazma) až do 360A plazem (max. řezaná tloušťka cca 50 mm) CNC systém VISION T5 (systém z pokročilých technologií ESAB) Robustní dráha se snadnou údržbou a seřízením Slide 12

13 COMBIREX DX Slide 13

14 COMBIREX DX Slide 14

15 COMBIREX DX Robustní digitální řešení pro kolmé řezání autogenem nebo plazmou Kombinovaný stroj pro autogenní a plazmové pálení Velikost stroje: 2000 až 4000 mm CNC systém VISION T5 (známý z pokročilých systémů ESAB) Plná kompatibilita se systémy PRECISION HOLE (řezání přesných otvorů) Automatika stroje na vysoké úrovni pro vyšší nároky na automatizaci Autogenní řezání 1 až 4 hořáky Max. tloušťka mater. 200 mm Plazma 1 1 hořák Lze osadit vzduchovými a přesnými plazmami. Slide 15

systémy PRECISION HOLE (řezání přesných otvorů) Automatika stroje na vysoké úrovni pro vyšší nároky na automatizaci

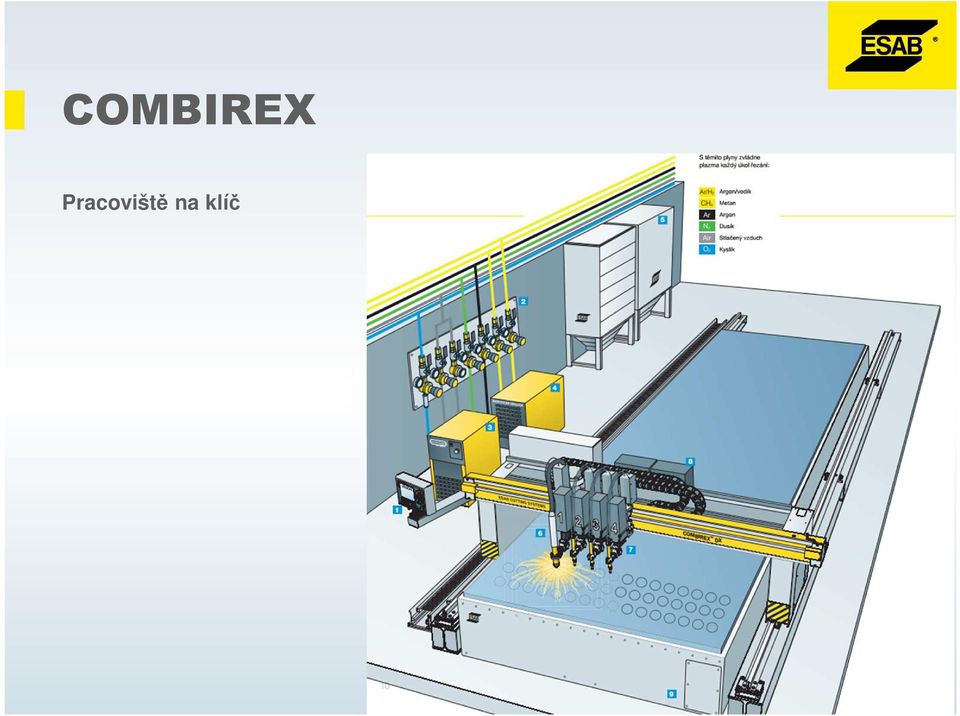

16 COMBIREX Pracoviště na klíč Slide 16

17 SUPRAREX HD Slide 17

18 SUPRAREX HD Slide 18

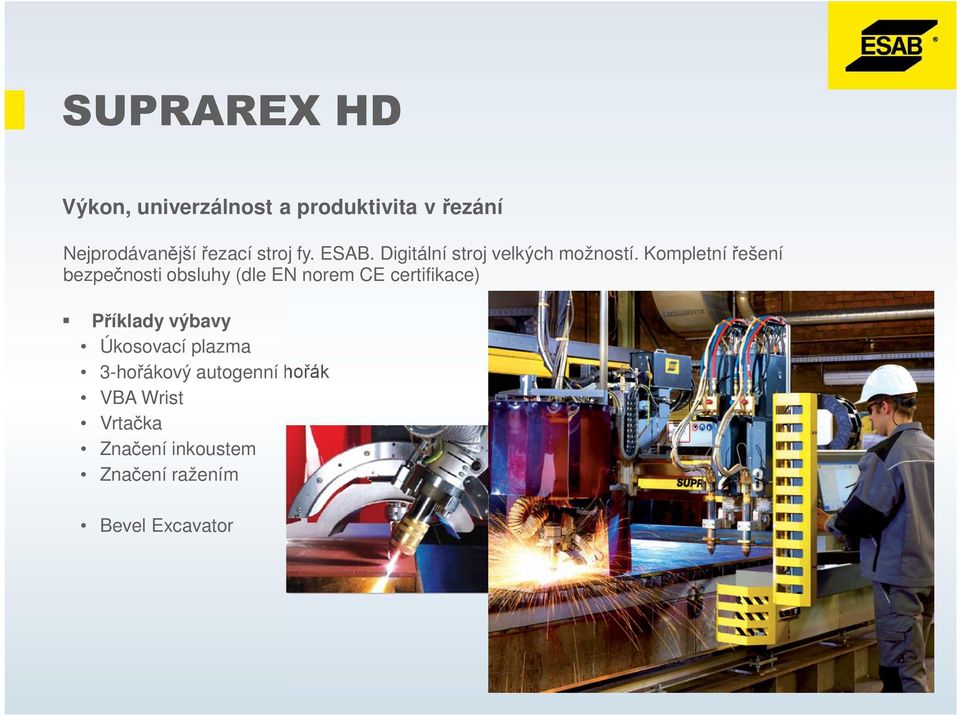

19 SUPRAREX HD Výkon, univerzálnost a produktivita v řezání Nejprodávanější řezací stroj fy. ESAB. Digitální stroj velkých možností. Kompletní řešení bezpečnosti obsluhy (dle EN norem CE certifikace) Příklady výbavy Úkosovací plazma 3-hořákový autogenní hořák VBA Wrist Vrtačka Značení inkoustem Značení ražením Bevel Excavator Slide 19

Kompletní řešení bezpečnosti obsluhy (dle EN norem CE certifikace) Příklady výbavy

20 SUPRAREX BIG Velikost a možnosti vyšší třídy za cenu střední třídy strojů Velikost stroje: mm mm mm Příklady výbavy 2x 3-hořákový autogen 2x VBA plazma (podvodní) ESAB VAMBERK & ESAB CUTTING SYSTEMS Ing. Tomáš Zmydlený Strana 20

Příklady výbavy 2x 3-hořákový autogen 2x VBA plazma (podvodní)

21 NUMOREX Slide 21

22 NUMOREX Slide 22

23 NUMOREX Vysoký výkon a produktivita Určen pro profesionální pálící centra, maximální zatížení a velké řezané tloušťky. Velikost stroje: mm mm mm mm Příklady výbavy Podvodní plazma 2x 3-hořákový autogen 2x VBA plazma (podvodní) Slide 23

24 TELEREX Slide 24

25 TELEREX TXB Největší řešení ESAB pro speciální požadavky řezání Šířka portálu: 7, 8, 16, 24 a 33 m Délka stroje bez omezení Výbava Plazma Autogen Suché a vodní VBA plazmy 3-hořákové autogenní stanice Pásová bruska Vakuový tryskač Slide 25

26 ALPHAREX Slide 26

27 ALPHAREX Slide 27

28 ALPHAREX Velkoformátový výkonný laser Jedinečnost na trhu laserových strojů Přednosti: - Úkosovací hlava - Výkonný laser s přesným polohováním Slide 28

29 SPECIÁLNÍ STROJE A ZÁKAZNICKÁ ŘEŠENÍ Slide 29

30 TAM KDE ČLOVĚK NEVYDRŽÍ Obsluha v těžkých podmínkách Slide 30

31 CAD / CAM SOFTWARE Slide 34

32 EASY NEST PRO V jednoduchosti je síla Intuitivní software pro programování kolmých řezacích požadavků (plazma/autogen) Automatizované technologické funkce (nájezdy, výjezdy) Generování ESSI a EIA kódu pro stroje (podle nastavení CNC systému stroje) Snadné zaškolení obsluhy Slide 35

33 COLUMBUS III Výkonný modulární systém, který pracuje dle požadavků zákazníka. Včetně propojení na podnikový informační systém (SAP, Navision atd). Nejrychlejší CAD/CAM systém dostupný na trhu! Slide 36

34 COLUMBUS III Přehled funkcí Automatické skládání Automatická tvorba řezacích plánů 3D řezání a příprava svarových hran Kombinace procesů (řezání, značení, vrtání) Slide 37

35 ŽIVOTNÍ PROSTŘEDÍ Slide 38

36 SEKČNĚ ODSÁVANÉ STOLY Od jednoduchých stolů po stoly s automatickým čištěním Výkonná i lehká řada stolů Odsávání jednostranné/oboustranné dle šířky stolu Modulární koncepce pro libovolnou velikost stolu. Snadná obsluha a čištění. Jednoduchá údržba, snadné vybavení novým roštem. Slide 39

37 AUTOMATICKÉ STOLY Čistění stolu už Vás nebude zdržovat od práce Automatický systém vynášení strusky a zbytků řezání. Nepřetržitý provoz i v těžkých podmínkách. Výrazné úspory času zkrácením neproduktivního čistění stolu. Sekční odsávání vhodné pro plazmové i autogenní řezání Slide 40

38 ODSÁVÁNÍ A FILTRACE Automatika s propojením na CNC systém Budoucnost má nulové emise Pro všechny rozsahy dodávaných stolů. Čistota výstupu splňuje možnost rekuperace teplého vzduchu zpět do haly. Vysoká životnost filtračních patron (5 až 8 tis hodiny cca 2 roky provozu ve 2 směnné výrobě) Slide 41
