LED FULL HD televizor TV MC3240LHRU. Návod k obsluze. Tel.: , , Mobil.: info@mascom.

Transkript

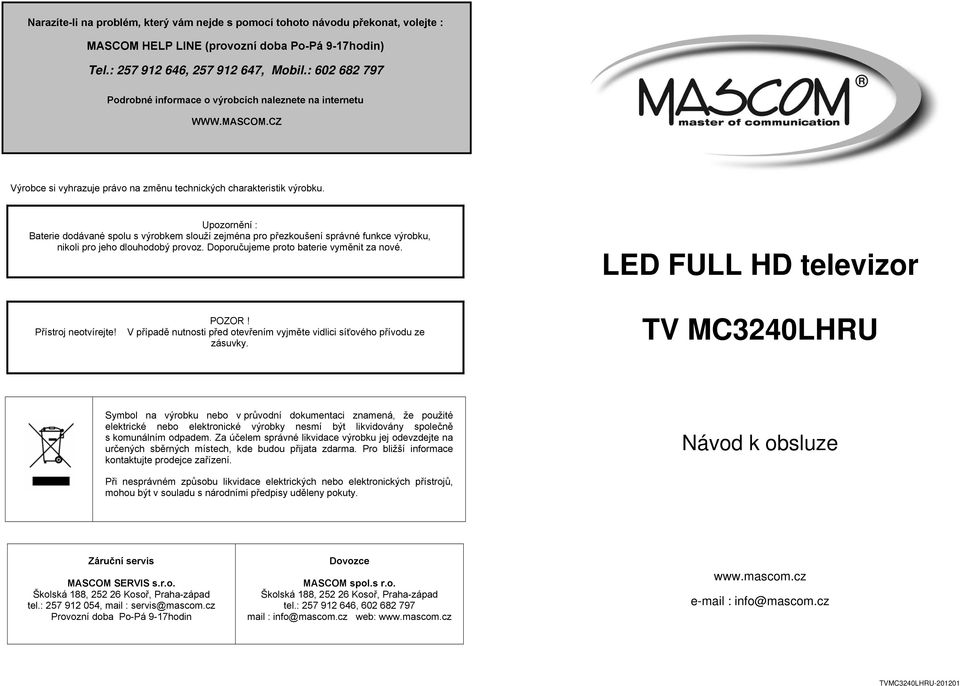

1 Narazíte-li na problém, který vám nejde s pomocí tohoto návodu překonat, volejte : MASCOM HELP LINE (provozní doba Po-Pá 9-17hodin) Tel.: , , Mobil.: Podrobné informace o výrobcích naleznete na internetu Výrobce si vyhrazuje právo na změnu technických charakteristik výrobku. Upozornění : Baterie dodávané spolu s výrobkem slouží zejména pro přezkoušení správné funkce výrobku, nikoli pro jeho dlouhodobý provoz. Doporučujeme proto baterie vyměnit za nové. LED FULL HD televizor Přístroj neotvírejte! POZOR! V případě nutnosti před otevřením vyjměte vidlici síťového přívodu ze zásuvky. TV MC3240LHRU Symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Pro bližší informace kontaktujte prodejce zařízení. Návod k obsluze Při nesprávném způsobu likvidace elektrických nebo elektronických přístrojů, mohou být v souladu s národními předpisy uděleny pokuty. Záruční servis MASCOM SERVIS s.r.o. Školská 188, Kosoř, Praha-západ tel.: , mail : servis@mascom.cz Provozní doba Po-Pá 9-17hodin Dovozce MASCOM spol.s r.o. Školská 188, Kosoř, Praha-západ tel.: , mail : info@mascom.cz web: info@mascom.cz TVMC3240LHRU

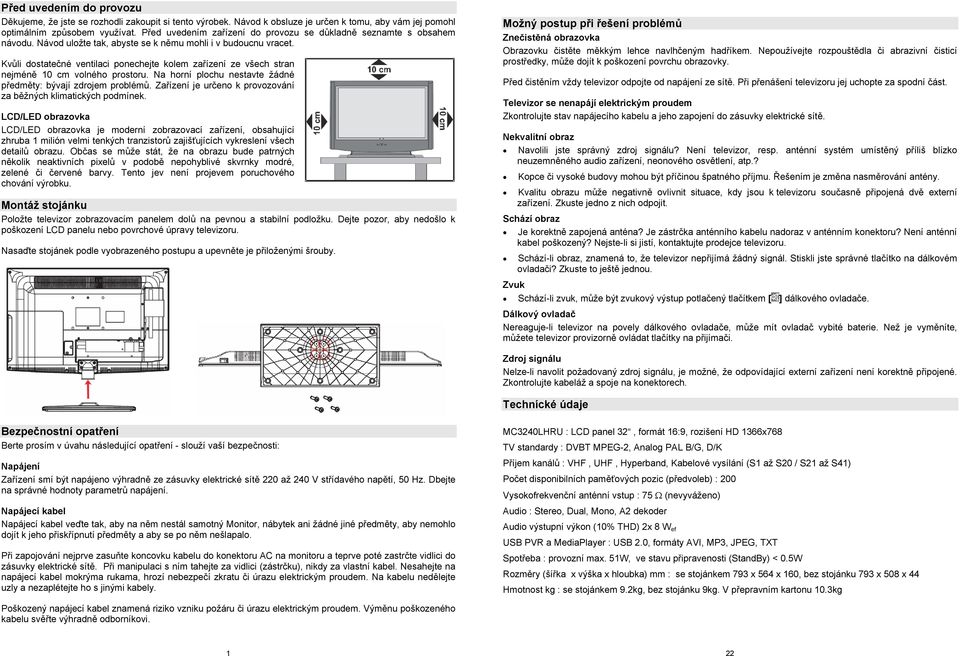

2 Před uvedením do provozu Děkujeme, že jste se rozhodli zakoupit si tento výrobek. Návod k obsluze je určen k tomu, aby vám jej pomohl optimálním způsobem využívat. Před uvedením zařízení do provozu se důkladně seznamte s obsahem návodu. Návod uložte tak, abyste se k němu mohli i v budoucnu vracet. Kvůli dostatečné ventilaci ponechejte kolem zařízení ze všech stran nejméně 10 cm volného prostoru. Na horní plochu nestavte žádné předměty: bývají zdrojem problémů. Zařízení je určeno k provozování za běžných klimatických podmínek. LCD/LED obrazovka LCD/LED obrazovka je moderní zobrazovací zařízení, obsahující zhruba 1 milión velmi tenkých tranzistorů zajišťujících vykreslení všech detailů obrazu. Občas se může stát, že na obrazu bude patrných několik neaktivních pixelů v podobě nepohyblivé skvrnky modré, zelené či červené barvy. Tento jev není projevem poruchového chování výrobku. Montáž stojánku Položte televizor zobrazovacím panelem dolů na pevnou a stabilní podložku. Dejte pozor, aby nedošlo k poškození LCD panelu nebo povrchové úpravy televizoru. Nasaďte stojánek podle vyobrazeného postupu a upevněte je přiloženými šrouby. Možný postup při řešení problémů Znečistěná obrazovka Obrazovku čistěte měkkým lehce navlhčeným hadříkem. Nepoužívejte rozpouštědla či abrazivní čisticí prostředky, může dojít k poškození povrchu obrazovky. Před čistěním vždy televizor odpojte od napájení ze sítě. Při přenášení televizoru jej uchopte za spodní část. Televizor se nenapájí elektrickým proudem Zkontrolujte stav napájecího kabelu a jeho zapojení do zásuvky elektrické sítě. Nekvalitní obraz Navolili jste správný zdroj signálu? Není televizor, resp. anténní systém umístěný příliš blízko neuzemněného audio zařízení, neonového osvětlení, atp.? Kopce či vysoké budovy mohou být příčinou špatného příjmu. Řešením je změna nasměrování antény. Kvalitu obrazu může negativně ovlivnit situace, kdy jsou k televizoru současně připojená dvě externí zařízení. Zkuste jedno z nich odpojit. Schází obraz Je korektně zapojená anténa? Je zástrčka anténního kabelu nadoraz v anténním konektoru? Není anténní kabel poškozený? Nejste-li si jistí, kontaktujte prodejce televizoru. Schází-li obraz, znamená to, že televizor nepřijímá žádný signál. Stiskli jste správné tlačítko na dálkovém ovladači? Zkuste to ještě jednou. Zvuk Schází-li zvuk, může být zvukový výstup potlačený tlačítkem [ ] dálkového ovladače. Dálkový ovladač Nereaguje-li televizor na povely dálkového ovladače, může mít ovladač vybité baterie. Než je vyměníte, můžete televizor provizorně ovládat tlačítky na přijímači. Zdroj signálu Nelze-li navolit požadovaný zdroj signálu, je možné, že odpovídající externí zařízení není korektně připojené. Zkontrolujte kabeláž a spoje na konektorech. Technícké údaje Bezpečnostní opatření Berte prosím v úvahu následující opatření - slouží vaší bezpečnosti: Napájení Zařízení smí být napájeno výhradně ze zásuvky elektrické sítě 220 až 240 V střídavého napětí, 50 Hz. Dbejte na správné hodnoty parametrů napájení. Napájecí kabel Napájecí kabel veďte tak, aby na něm nestál samotný Monitor, nábytek ani žádné jiné předměty, aby nemohlo dojít k jeho přiskřípnutí předměty a aby se po něm nešlapalo. Při zapojování nejprve zasuňte koncovku kabelu do konektoru AC na monitoru a teprve poté zastrčte vidlici do zásuvky elektrické sítě. Při manipulaci s ním tahejte za vidlici (zástrčku), nikdy za vlastní kabel. Nesahejte na napájecí kabel mokrýma rukama, hrozí nebezpečí zkratu či úrazu elektrickým proudem. Na kabelu nedělejte uzly a nezaplétejte ho s jinými kabely. MC3240LHRU : LCD panel 32, formát 16:9, rozišení HD 1366x768 TV standardy : DVBT MPEG-2, Analog PAL B/G, D/K Příjem kanálů : VHF, UHF, Hyperband, Kabelové vysílání (S1 až S20 / S21 až S41) Počet disponibilních paměťových pozic (předvoleb) : 200 Vysokofrekvenční anténní vstup : 75 Ω (nevyváženo) Audio : Stereo, Dual, Mono, A2 dekoder Audio výstupní výkon (10% THD) 2x 8 W ef USB PVR a MediaPlayer : USB 2.0, formáty AVI, MP3, JPEG, TXT Spotřeba : provozní max. 51W, ve stavu připravenosti (StandBy) < 0.5W Rozměry (šířka x výška x hloubka) mm : se stojánkem 793 x 564 x 160, bez stojánku 793 x 508 x 44 Hmotnost kg : se stojánkem 9.2kg, bez stojánku 9kg. V přepravním kartonu 10.3kg Poškozený napájecí kabel znamená riziko vzniku požáru či úrazu elektrickým proudem. Výměnu poškozeného kabelu svěřte výhradně odborníkovi. 1 22

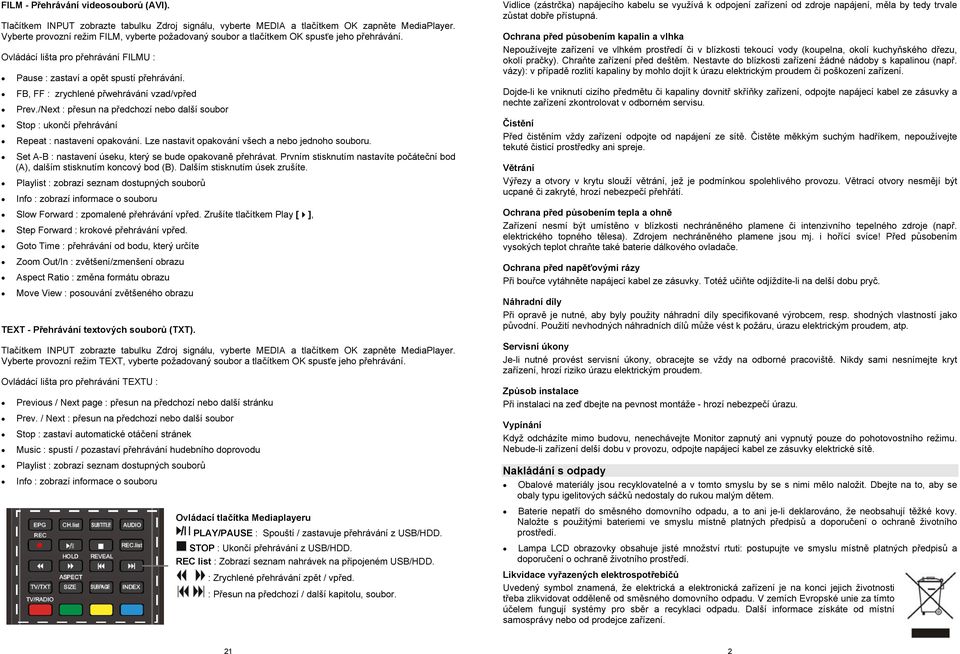

3 FILM - Přehrávání videosouborů (AVI). Tlačítkem INPUT zobrazte tabulku Zdroj signálu, vyberte MEDIA a tlačítkem OK zapněte MediaPlayer. Vyberte provozní režim FILM, vyberte požadovaný soubor a tlačítkem OK spusťe jeho přehrávání. Ovládácí lišta pro přehrávání FILMU : Pause : zastaví a opět spustí přehrávání. FB, FF : zrychlené přwehrávání vzad/vpřed Prev./Next : přesun na předchozí nebo další soubor Stop : ukončí přehrávání Repeat : nastavení opakování. Lze nastavit opakování všech a nebo jednoho souboru. Set A-B : nastavení úseku, který se bude opakovaně přehrávat. Prvním stisknutím nastavíte počáteční bod (A), dalším stisknutím koncový bod (B). Dalším stisknutím úsek zrušíte. Playlist : zobrazí seznam dostupných souborů Info : zobrazí informace o souboru Slow Forward : zpomalené přehrávání vpřed. Zrušíte tlačítkem Play [ ], Step Forward : krokové přehrávání vpřed. Goto Time : přehrávání od bodu, který určíte Zoom Out/In : zvětšení/zmenšení obrazu Aspect Ratio : změna formátu obrazu Move View : posouvání zvětšeného obrazu TEXT - Přehrávání textových souborů (TXT). Tlačítkem INPUT zobrazte tabulku Zdroj signálu, vyberte MEDIA a tlačítkem OK zapněte MediaPlayer. Vyberte provozní režim TEXT, vyberte požadovaný soubor a tlačítkem OK spusťe jeho přehrávání. Ovládácí lišta pro přehrávání TEXTU : Previous / Next page : přesun na předchozí nebo další stránku Prev. / Next : přesun na předchozí nebo další soubor Stop : zastaví automatické otáčení stránek Music : spustí / pozastaví přehrávání hudebního doprovodu Playlist : zobrazí seznam dostupných souborů Info : zobrazí informace o souboru Ovládací tlačítka Mediaplayeru PLAY/PAUSE : Spouští / zastavuje přehrávání z USB/HDD. STOP : Ukončí přehrávání z USB/HDD. REC list : Zobrazí seznam nahrávek na připojeném USB/HDD. : Zrychlené přehrávání zpět / vpřed. : Přesun na předchozí / další kapitolu, soubor. Vidlice (zástrčka) napájecího kabelu se využívá k odpojení zařízení od zdroje napájení, měla by tedy trvale zůstat dobře přístupná. Ochrana před působením kapalin a vlhka Nepoužívejte zařízení ve vlhkém prostředí či v blízkosti tekoucí vody (koupelna, okolí kuchyňského dřezu, okolí pračky). Chraňte zařízení před deštěm. Nestavte do blízkosti zařízení žádné nádoby s kapalinou (např. vázy): v případě rozlití kapaliny by mohlo dojít k úrazu elektrickým proudem či poškození zařízení. Dojde-li ke vniknutí cizího předmětu či kapaliny dovnitř skříňky zařízení, odpojte napájecí kabel ze zásuvky a nechte zařízení zkontrolovat v odborném servisu. Čistění Před čistěním vždy zařízení odpojte od napájení ze sítě. Čistěte měkkým suchým hadříkem, nepoužívejte tekuté čisticí prostředky ani spreje. Větrání Výřezy a otvory v krytu slouží větrání, jež je podmínkou spolehlivého provozu. Větrací otvory nesmějí být ucpané či zakryté, hrozí nebezpečí přehřátí. Ochrana před působením tepla a ohně Zařízení nesmí být umístěno v blízkosti nechráněného plamene či intenzivního tepelného zdroje (např. elektrického topného tělesa). Zdrojem nechráněného plamene jsou mj. i hořící svíce! Před působením vysokých teplot chraňte také baterie dálkového ovladače. Ochrana před napěťovými rázy Při bouřce vytáhněte napájecí kabel ze zásuvky. Totéž učiňte odjíždíte-li na delší dobu pryč. Náhradní díly Při opravě je nutné, aby byly použity náhradní díly specifikované výrobcem, resp. shodných vlastností jako původní. Použití nevhodných náhradních dílů může vést k požáru, úrazu elektrickým proudem, atp. Servisní úkony Je-li nutné provést servisní úkony, obracejte se vždy na odborné pracoviště. Nikdy sami nesnímejte kryt zařízení, hrozí riziko úrazu elektrickým proudem. Způsob instalace Při instalaci na zeď dbejte na pevnost montáže - hrozí nebezpečí úrazu. Vypínání Když odcházíte mimo budovu, nenechávejte Monitor zapnutý ani vypnutý pouze do pohotovostního režimu. Nebude-li zařízení delší dobu v provozu, odpojte napájecí kabel ze zásuvky elektrické sítě. Nakládání s odpady Obalové materiály jsou recyklovatelné a v tomto smyslu by se s nimi mělo naložit. Dbejte na to, aby se obaly typu igelitových sáčků nedostaly do rukou malým dětem. Baterie nepatří do směsného domovního odpadu, a to ani je-li deklarováno, že neobsahují těžké kovy. Naložte s použitými bateriemi ve smyslu místně platných předpisů a doporučení o ochraně životního prostředí. Lampa LCD obrazovky obsahuje jisté množství rtuti: postupujte ve smyslu místně platných předpisů a doporučení o ochraně životního prostředí. Likvidace vyřazených elektrospotřebičů Uvedený symbol znamená, že elektrická a elektronická zařízení je na konci jejich životnosti třeba zlikvidovat odděleně od směsného domovního odpadu. V zemích Evropské unie za tímto účelem fungují systémy pro sběr a recyklaci odpadu. Další informace získáte od místní samosprávy nebo od prodejce zařízení. 21 2

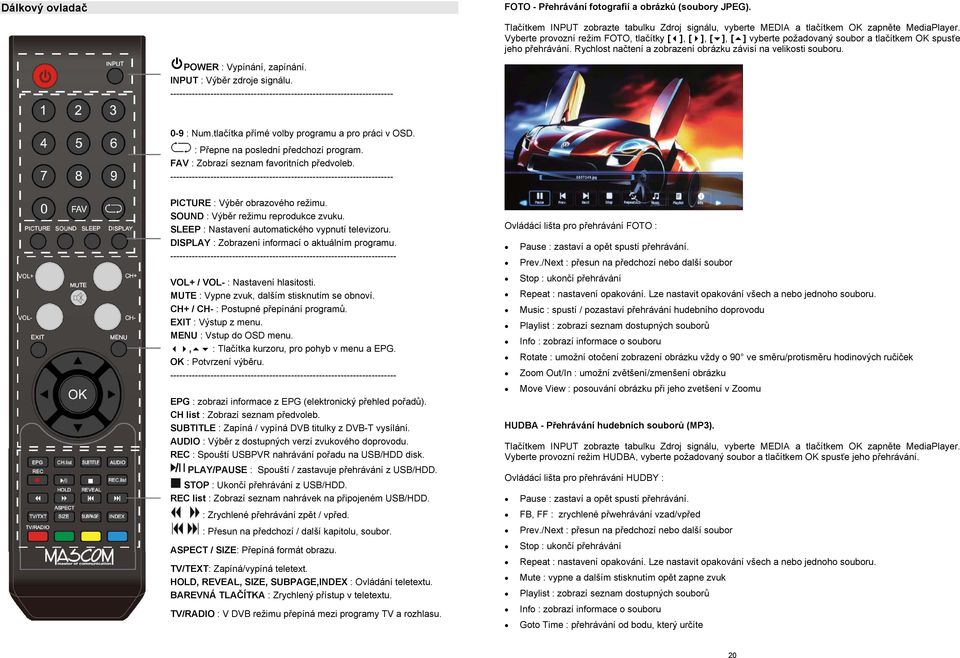

4 Dálkový ovladač FOTO - Přehrávání fotografií a obrázků (soubory JPEG). Tlačítkem INPUT zobrazte tabulku Zdroj signálu, vyberte MEDIA a tlačítkem OK zapněte MediaPlayer. Vyberte provozní režim FOTO, tlačítky [ ], [ ], [ ], [ ] vyberte požadovaný soubor a tlačítkem OK spusťe jeho přehrávání. Rychlost načtení a zobrazení obrázku závisí na velikosti souboru. POWER : Vypínání, zapínání. INPUT : Výběr zdroje signálu : Num.tlačítka přímé volby programu a pro práci v OSD. : Přepne na poslední předchozí program. FAV : Zobrazí seznam favoritních předvoleb PICTURE : Výběr obrazového režimu. SOUND : Výběr režimu reprodukce zvuku. SLEEP : Nastavení automatického vypnutí televizoru. DISPLAY : Zobrazení informací o aktuálním programu VOL+ / VOL- : Nastavení hlasitosti. MUTE : Vypne zvuk, dalším stisknutím se obnoví. CH+ / CH- : Postupné přepínání programů. EXIT : Výstup z menu. MENU : Vstup do OSD menu., : Tlačítka kurzoru, pro pohyb v menu a EPG. OK : Potvrzení výběru EPG : zobrazí informace z EPG (elektronický přehled pořadů). CH list : Zobrazí seznam předvoleb. SUBTITLE : Zapíná / vypíná DVB titulky z DVB-T vysílání. AUDIO : Výběr z dostupných verzí zvukového doprovodu. REC : Spouští USBPVR nahrávání pořadu na USB/HDD disk. PLAY/PAUSE : Spouští / zastavuje přehrávání z USB/HDD. STOP : Ukončí přehrávání z USB/HDD. REC list : Zobrazí seznam nahrávek na připojeném USB/HDD. : Zrychlené přehrávání zpět / vpřed. : Přesun na předchozí / další kapitolu, soubor. ASPECT / SIZE: Přepíná formát obrazu. TV/TEXT: Zapíná/vypíná teletext. HOLD, REVEAL, SIZE, SUBPAGE,INDEX : Ovládání teletextu. BAREVNÁ TLAČÍTKA : Zrychlený přístup v teletextu. TV/RADIO : V DVB režimu přepíná mezi programy TV a rozhlasu. Ovládácí lišta pro přehrávání FOTO : Pause : zastaví a opět spustí přehrávání. Prev./Next : přesun na předchozí nebo další soubor Stop : ukončí přehrávání Repeat : nastavení opakování. Lze nastavit opakování všech a nebo jednoho souboru. Music : spustí / pozastaví přehrávání hudebního doprovodu Playlist : zobrazí seznam dostupných souborů Info : zobrazí informace o souboru Rotate : umožní otočení zobrazení obrázku vždy o 90 ve směru/protisměru hodinových ručiček Zoom Out/In : umožní zvětšení/zmenšení obrázku Move View : posouvání obrázku při jeho zvetšení v Zoomu HUDBA - Přehrávání hudebních souborů (MP3). Tlačítkem INPUT zobrazte tabulku Zdroj signálu, vyberte MEDIA a tlačítkem OK zapněte MediaPlayer. Vyberte provozní režim HUDBA, vyberte požadovaný soubor a tlačítkem OK spusťe jeho přehrávání. Ovládácí lišta pro přehrávání HUDBY : Pause : zastaví a opět spustí přehrávání. FB, FF : zrychlené přwehrávání vzad/vpřed Prev./Next : přesun na předchozí nebo další soubor Stop : ukončí přehrávání Repeat : nastavení opakování. Lze nastavit opakování všech a nebo jednoho souboru. Mute : vypne a dalším stisknutím opět zapne zvuk Playlist : zobrazí seznam dostupných souborů Info : zobrazí informace o souboru Goto Time : přehrávání od bodu, který určíte 20

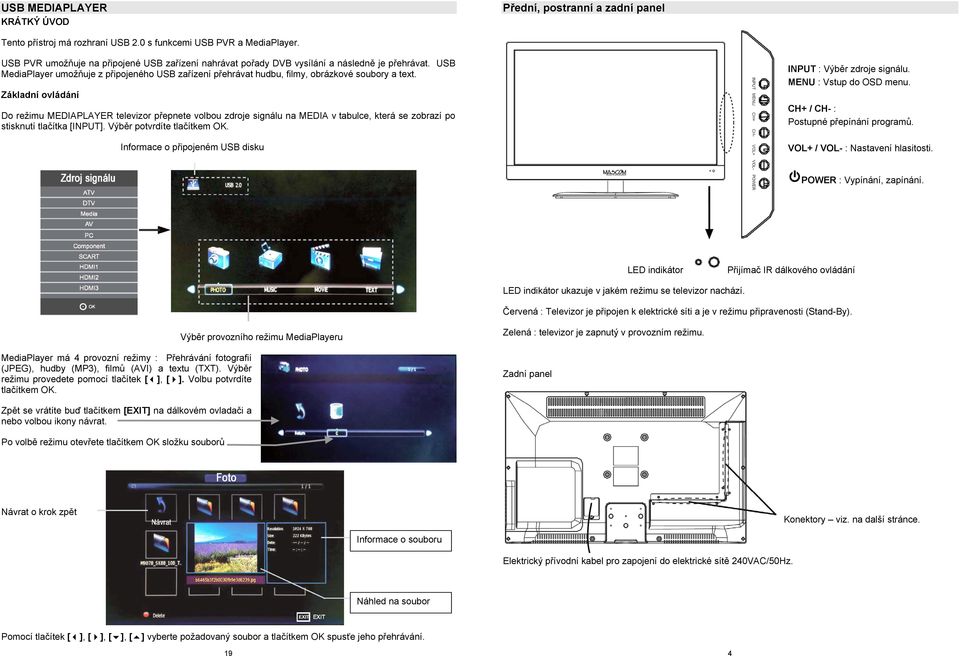

5 USB MEDIAPLAYER KRÁTKÝ ÚVOD Přední, postranní a zadní panel Tento přístroj má rozhraní USB 2.0 s funkcemi USB PVR a MediaPlayer. USB PVR umožňuje na připojené USB zařízení nahrávat pořady DVB vysílání a následně je přehrávat. USB MediaPlayer umožňuje z připojeného USB zařízení přehrávat hudbu, filmy, obrázkové soubory a text. Základní ovládání Do režimu MEDIAPLAYER televizor přepnete volbou zdroje signálu na MEDIA v tabulce, která se zobrazí po stisknutí tlačítka [INPUT]. Výběr potvrdíte tlačítkem OK. Informace o připojeném USB disku INPUT : Výběr zdroje signálu. MENU : Vstup do OSD menu. CH+ / CH- : Postupné přepínání programů. VOL+ / VOL- : Nastavení hlasitosti. POWER : Vypínání, zapínání. LED indikátor Přijímač IR dálkového ovládání LED indikátor ukazuje v jakém režimu se televizor nachází. Červená : Televizor je připojen k elektrické síti a je v režimu připravenosti (Stand-By). MediaPlayer má 4 provozní režimy : Přehrávání fotografií (JPEG), hudby (MP3), filmů (AVI) a textu (TXT). Výběr režimu provedete pomocí tlačítek [ ], [ ]. Volbu potvrdíte tlačítkem OK. Výběr provozního režimu MediaPlayeru Zelená : televizor je zapnutý v provozním režimu. Zadní panel Zpět se vrátíte buď tlačítkem [EXIT] na dálkovém ovladači a nebo volbou ikony návrat. Po volbě režimu otevřete tlačítkem OK složku souborů Návrat o krok zpět Konektory viz. na další stránce. Informace o souboru Elektrický přívodní kabel pro zapojení do elektrické sítě 240VAC/50Hz. Náhled na soubor Pomocí tlačítek [ ], [ ], [ ], [ ] vyberte požadovaný soubor a tlačítkem OK spusťe jeho přehrávání. 19 4

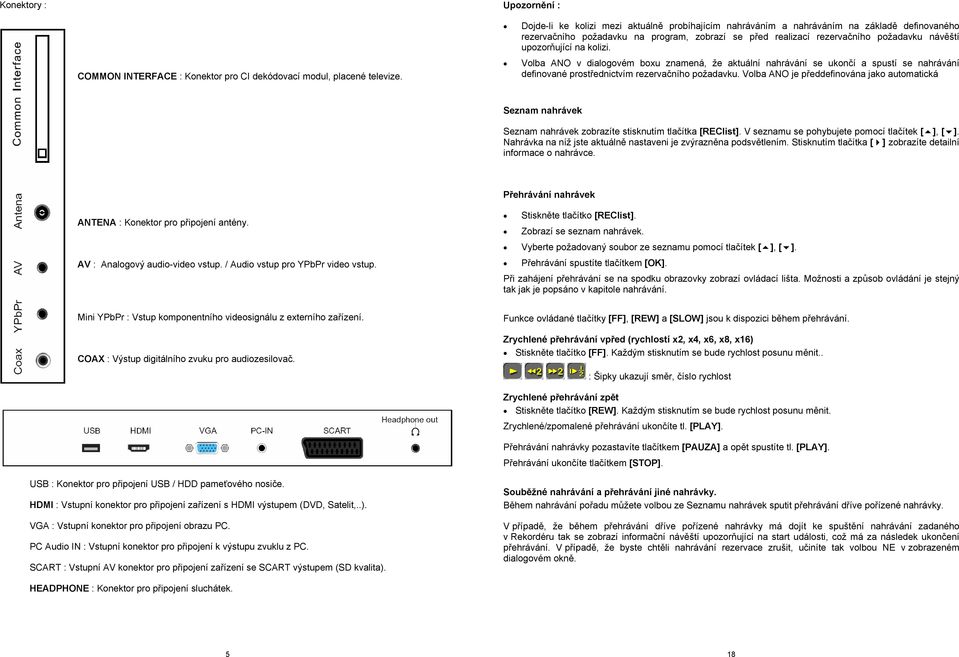

6 Konektory : Upozornění : Dojde-li ke kolizi mezi aktuálně probíhajícím nahráváním a nahráváním na základě definovaného rezervačního požadavku na program, zobrazí se před realizací rezervačního požadavku návěští upozorňující na kolizi. COMMON INTERFACE : Konektor pro CI dekódovací modul, placené televize. Volba ANO v dialogovém boxu znamená, že aktuální nahrávání se ukončí a spustí se nahrávání definované prostřednictvím rezervačního požadavku. Volba ANO je předdefinována jako automatická Seznam nahrávek Seznam nahrávek zobrazíte stisknutím tlačítka [REClist]. V seznamu se pohybujete pomocí tlačítek [ ], [ ]. Nahrávka na níž jste aktuálně nastaveni je zvýrazněna podsvětlením. Stisknutím tlačítka [ ] zobrazíte detailní informace o nahrávce. Přehrávání nahrávek ANTENA : Konektor pro připojení antény. Stiskněte tlačítko [REClist]. Zobrazí se seznam nahrávek. Vyberte požadovaný soubor ze seznamu pomocí tlačítek [ ], [ ]. AV : Analogový audio-video vstup. / Audio vstup pro YPbPr video vstup. Přehrávání spustíte tlačítkem [OK]. Při zahájení přehrávání se na spodku obrazovky zobrazí ovládací lišta. Možnosti a způsob ovládání je stejný tak jak je popsáno v kapitole nahrávání. Mini YPbPr : Vstup komponentního videosignálu z externího zařízení. COAX : Výstup digitálního zvuku pro audiozesilovač. Funkce ovládané tlačítky [FF], [REW] a [SLOW] jsou k dispozici během přehrávání. Zrychlené přehrávání vpřed (rychlostí x2, x4, x6, x8, x16) Stiskněte tlačítko [FF]. Každým stisknutím se bude rychlost posunu měnit.. : Šipky ukazují směr, číslo rychlost Zrychlené přehrávání zpět Stiskněte tlačítko [REW]. Každým stisknutím se bude rychlost posunu měnit. Zrychlené/zpomalené přehrávání ukončíte tl. [PLAY]. Přehrávání nahrávky pozastavíte tlačítkem [PAUZA] a opět spustíte tl. [PLAY]. Přehrávání ukončíte tlačítkem [STOP]. USB : Konektor pro připojení USB / HDD pameťového nosiče. HDMI : Vstupní konektor pro připojení zařízení s HDMI výstupem (DVD, Satelit,..). VGA : Vstupní konektor pro připojení obrazu PC. PC Audio IN : Vstupní konektor pro připojení k výstupu zvuklu z PC. SCART : Vstupní AV konektor pro připojení zařízení se SCART výstupem (SD kvalita). Souběžné nahrávání a přehrávání jiné nahrávky. Během nahrávání pořadu můžete volbou ze Seznamu nahrávek sputit přehrávání dříve pořízené nahrávky. V případě, že během přehrávání dříve pořízené nahrávky má dojít ke spuštění nahrávání zadaného v Rekordéru tak se zobrazí informační návěští upozorňující na start události, což má za následek ukončení přehrávání. V případě, že byste chtěli nahrávání rezervace zrušit, učiníte tak volbou NE v zobrazeném dialogovém okně. HEADPHONE : Konektor pro připojení sluchátek. 5 18

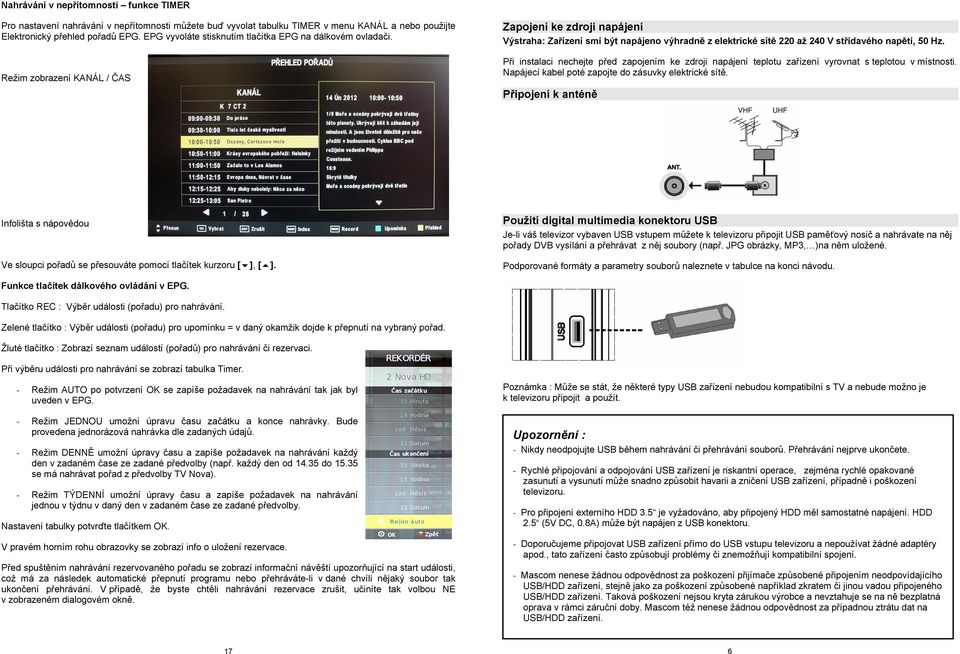

7 Nahrávání v nepřítomnosti funkce TIMER Pro nastavení nahrávání v nepřítomnosti můžete buď vyvolat tabulku TIMER v menu KANÁL a nebo použijte Elektronický přehled pořadů EPG. EPG vyvoláte stisknutím tlačítka EPG na dálkovém ovladači. Režim zobrazení KANÁL / ČAS Zapojení ke zdroji napájení Výstraha: Zařízení smí být napájeno výhradně z elektrické sítě 220 až 240 V střídavého napětí, 50 Hz. Při instalaci nechejte před zapojením ke zdroji napájení teplotu zařízení vyrovnat s teplotou v místnosti. Napájecí kabel poté zapojte do zásuvky elektrické sítě. Připojení k anténě Infolišta s nápovědou Ve sloupci pořadů se přesouváte pomocí tlačítek kurzoru [ ], [ ]. Použití digital multimedia konektoru USB Je-li váš televizor vybaven USB vstupem můžete k televizoru připojit USB paměťový nosič a nahrávate na něj pořady DVB vysílání a přehrávat z něj soubory (např. JPG obrázky, MP3, )na něm uložené. Podporované formáty a parametry souborů naleznete v tabulce na konci návodu. Funkce tlačítek dálkového ovládání v EPG. Tlačítko REC : Výběr události (pořadu) pro nahrávání. Zelené tlačítko : Výběr události (pořadu) pro upomínku = v daný okamžik dojde k přepnutí na vybraný pořad. Žluté tlačítko : Zobrazí seznam událostí (pořadů) pro nahrávání či rezervaci. Při výběru události pro nahrávání se zobrazí tabulka Timer. - Režim AUTO po potvrzení OK se zapíše požadavek na nahrávání tak jak byl uveden v EPG. - Režim JEDNOU umožní úpravu času začátku a konce nahrávky. Bude provedena jednorázová nahrávka dle zadaných údajů. - Režim DENNĚ umožní úpravy času a zapíše požadavek na nahrávání každý den v zadaném čase ze zadané předvolby (např. každý den od do se má nahrávat pořad z předvolby TV Nova). - Režim TÝDENNÍ umožní úpravy času a zapíše požadavek na nahrávání jednou v týdnu v daný den v zadaném čase ze zadané předvolby. Nastavení tabulky potvrďte tlačítkem OK. V pravém horním rohu obrazovky se zobrazí info o uložení rezervace. Před spuštěním nahrávání rezervovaného pořadu se zobrazí informační návěští upozorňující na start události, což má za následek automatické přepnutí programu nebo přehráváte-li v dané chvíli nějaký soubor tak ukončení přehrávání. V případě, že byste chtěli nahrávání rezervace zrušit, učiníte tak volbou NE v zobrazeném dialogovém okně. Poznámka : Může se stát, že některé typy USB zařízení nebudou kompatibilní s TV a nebude možno je k televizoru připojit a použít. Upozornění : - Nikdy neodpojujte USB během nahrávání či přehrávání souborů. Přehrávání nejprve ukončete. - Rychlé připojování a odpojování USB zařízení je riskantní operace, zejména rychlé opakované zasunutí a vysunutí může snadno způsobit havarii a zničení USB zařízení, případně i poškození televizoru. - Pro připojení externího HDD 3.5 je vyžadováno, aby připojený HDD měl samostatné napájení. HDD 2.5 (5V DC, 0.8A) může být napájen z USB konektoru. - Doporučujeme připojovat USB zařízení přímo do USB vstupu televizoru a nepoužívat žádné adaptéry apod., tato zařízení často způsobují problémy či znemožňují kompatibilní spojení. - Mascom nenese žádnou odpovědnost za poškození přijímače způsobené připojením neodpovídajícího USB/HDD zařízení, stejně jako za poškození způsobené například zkratem či jinou vadou připojeného USB/HDD zařízení. Taková poškození nejsou kryta zárukou výrobce a nevztahuje se na ně bezplatná oprava v rámci záruční doby. Mascom též nenese žádnou odpovědnost za případnou ztrátu dat na USB/HDD zařízení. 17 6

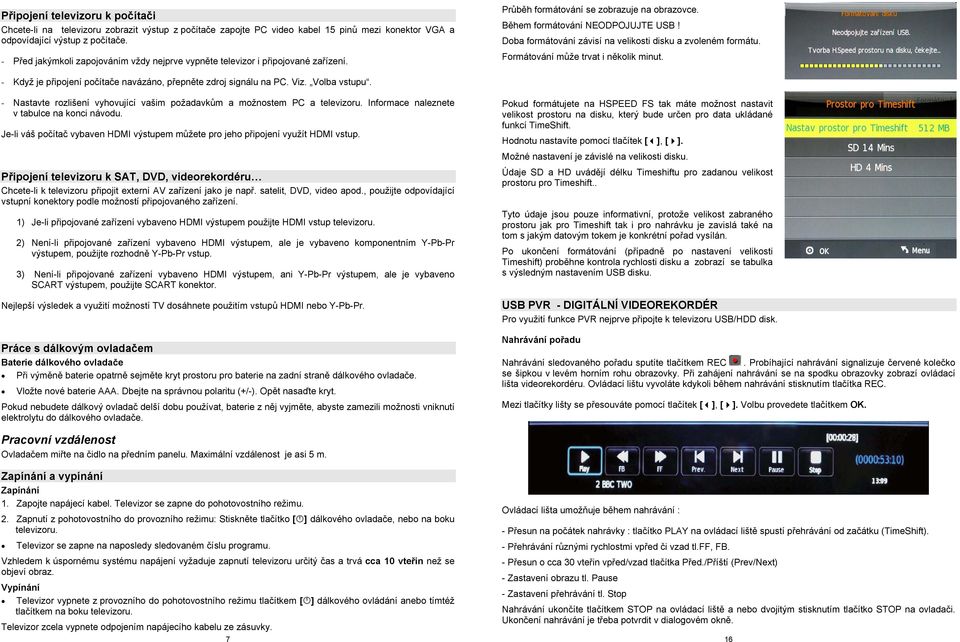

8 Připojení televizoru k počítači Chcete-li na televizoru zobrazit výstup z počítače zapojte PC video kabel 15 pinů mezi konektor VGA a odpovídající výstup z počítače. - Před jakýmkoli zapojováním vždy nejprve vypněte televizor i připojované zařízení. Průběh formátování se zobrazuje na obrazovce. Během formátování NEODPOJUJTE USB! Doba formátování závisí na velikosti disku a zvoleném formátu. Formátování může trvat i několik minut. - Když je připojení počítače navázáno, přepněte zdroj signálu na PC. Viz. Volba vstupu. - Nastavte rozlišení vyhovující vašim požadavkům a možnostem PC a televizoru. Informace naleznete v tabulce na konci návodu. Je-li váš počítač vybaven HDMI výstupem můžete pro jeho připojení využít HDMI vstup. Připojení televizoru k SAT, DVD, videorekordéru Chcete-li k televizoru připojit externí AV zařízení jako je např. satelit, DVD, video apod., použijte odpovídající vstupní konektory podle možností připojovaného zařízení. 1) Je-li připojované zařízení vybaveno HDMI výstupem použijte HDMI vstup televizoru. 2) Není-li připojované zařízení vybaveno HDMI výstupem, ale je vybaveno komponentním Y-Pb-Pr výstupem, použijte rozhodně Y-Pb-Pr vstup. 3) Není-li připojované zařízení vybaveno HDMI výstupem, ani Y-Pb-Pr výstupem, ale je vybaveno SCART výstupem, použijte SCART konektor. Nejlepší výsledek a využití možností TV dosáhnete použitím vstupů HDMI nebo Y-Pb-Pr. Práce s dálkovým ovladačem Baterie dálkového ovladače Při výměně baterie opatrně sejměte kryt prostoru pro baterie na zadní straně dálkového ovladače. Vložte nové baterie AAA. Dbejte na správnou polaritu (+/-). Opět nasaďte kryt. Pokud nebudete dálkový ovladač delší dobu používat, baterie z něj vyjměte, abyste zamezili možnosti vniknutí elektrolytu do dálkového ovladače. Pokud formátujete na HSPEED FS tak máte možnost nastavit velikost prostoru na disku, který bude určen pro data ukládané funkcí TimeShift. Hodnotu nastavíte pomocí tlačítek [ ], [ ]. Možné nastavení je závislé na velikosti disku. Údaje SD a HD uvádějí délku Timeshiftu pro zadanou velikost prostoru pro Timeshift.. Tyto údaje jsou pouze informativní, protože velikost zabraného prostoru jak pro Timeshift tak i pro nahrávku je zavislá také na tom s jakým datovým tokem je konkrétní pořad vysílán. Po ukončení formátování (případně po nastavení velikosti Timeshift) proběhne kontrola rychlosti disku a zobrazí se tabulka s výsledným nastavením USB disku. USB PVR - DIGITÁLNÍ VIDEOREKORDÉR Pro využití funkce PVR nejprve připojte k televizoru USB/HDD disk. Nahrávání pořadu Nahrávání sledovaného pořadu sputíte tlačítkem REC. Probíhající nahrávání signalizuje červené kolečko se šipkou v levém horním rohu obrazovky. Při zahájení nahrávání se na spodku obrazovky zobrazí ovládací lišta videorekordéru. Ovládací lištu vyvoláte kdykoli během nahrávání stisknutím tlačítka REC. Mezi tlačítky lišty se přesouváte pomocí tlačítek [ ], [ ]. Volbu provedete tlačítkem OK. Pracovní vzdálenost Ovladačem miřte na čidlo na předním panelu. Maximální vzdálenost je asi 5 m. Zapínání a vypínání Zapínání 1. Zapojte napájecí kabel. Televizor se zapne do pohotovostního režimu. 2. Zapnutí z pohotovostního do provozního režimu: Stiskněte tlačítko [ ] dálkového ovladače, nebo na boku televizoru. Televizor se zapne na naposledy sledovaném číslu programu. Vzhledem k úspornému systému napájení vyžaduje zapnutí televizoru určitý čas a trvá cca 10 vteřin než se objeví obraz. Vypínání Televizor vypnete z provozního do pohotovostního režimu tlačítkem [ ] dálkového ovládání anebo tímtéž tlačítkem na boku televizoru. Televizor zcela vypnete odpojením napájecího kabelu ze zásuvky. 7 Ovládací lišta umožňuje během nahrávání : - Přesun na počátek nahrávky : tlačítko PLAY na ovládací liště spustí přehrávání od začátku (TimeShift). - Přehrávání různými rychlostmi vpřed či vzad tl.ff, FB. - Přesun o cca 30 vteřin vpřed/vzad tlačítka Před./Příští (Prev/Next) - Zastavení obrazu tl. Pause - Zastavení přehrávání tl. Stop Nahrávání ukončíte tlačítkem STOP na ovládací liště a nebo dvojitým stisknutím tlačítko STOP na ovladači. Ukončení nahrávání je třeba potvrdit v dialogovém okně. 16

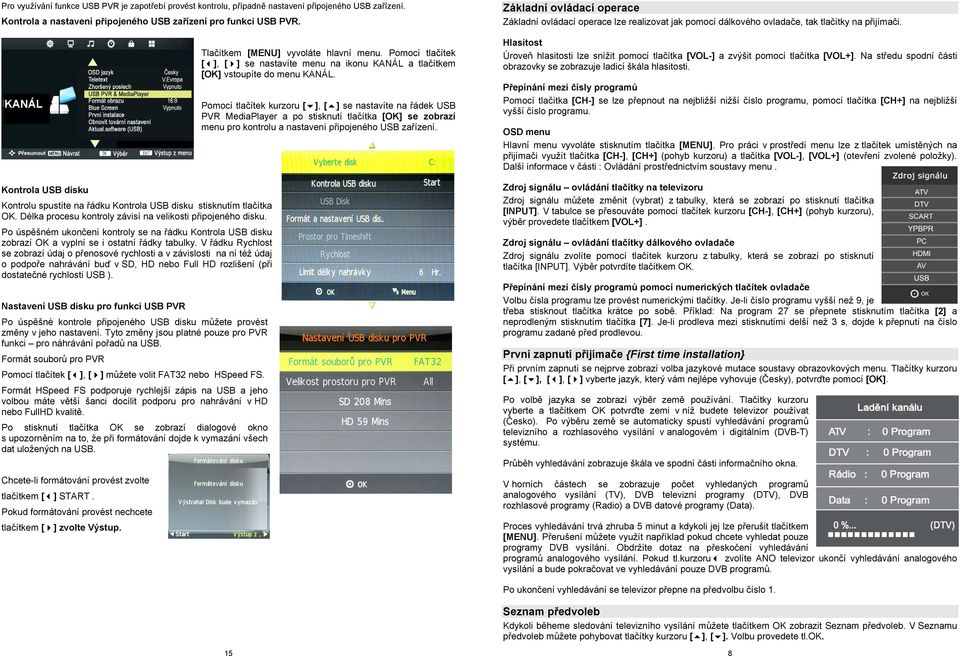

9 Pro využívání funkce USB PVR je zapotřebí provést kontrolu, případně nastavení připojeného USB zařízení. Kontrola a nastavení připojeného USB zařízení pro funkci USB PVR. Základní ovládací operace Základní ovládací operace lze realizovat jak pomocí dálkového ovladače, tak tlačítky na přijímači. KANÁL Tlačítkem [MENU] vyvoláte hlavní menu. Pomocí tlačítek [ ], [ ] se nastavíte menu na ikonu KANÁL a tlačítkem [OK] vstoupíte do menu KANÁL. Pomocí tlačítek kurzoru [ ], [ ] se nastavíte na řádek USB PVR MediaPlayer a po stisknutí tlačítka [OK] se zobrazí menu pro kontrolu a nastavení připojeného USB zařízení. Hlasitost Úroveň hlasitosti lze snížit pomocí tlačítka [VOL-] a zvýšit pomocí tlačítka [VOL+]. Na středu spodní části obrazovky se zobrazuje ladicí škála hlasitosti. Přepínání mezi čísly programů Pomocí tlačítka [CH-] se lze přepnout na nejbližší nižší číslo programu, pomocí tlačítka [CH+] na nejbližší vyšší číslo programu. OSD menu Hlavní menu vyvoláte stisknutím tlačítka [MENU]. Pro práci v prostředí menu lze z tlačítek umístěných na přijímači využít tlačítka [CH-], [CH+] (pohyb kurzoru) a tlačítka [VOL-], [VOL+] (otevření zvolené položky). Další informace v části : Ovládání prostřednictvím soustavy menu. Kontrola USB disku Kontrolu spustíte na řádku Kontrola USB disku stisknutím tlačítka OK. Délka procesu kontroly závisí na velikosti připojeného disku. Po úspěšném ukončení kontroly se na řádku Kontrola USB disku zobrazí OK a vyplní se i ostatní řádky tabulky. V řádku Rychlost se zobrazí údaj o přenosové rychlosti a v závislosti na ní též údaj o podpoře nahrávání buď v SD, HD nebo Full HD rozlišení (při dostatečné rychlosti USB ). Nastavení USB disku pro funkci USB PVR Po úspěšné kontrole připojeného USB disku můžete provést změny v jeho nastavení. Tyto změny jsou platné pouze pro PVR funkci pro náhrávání pořadů na USB. Formát souborů pro PVR Pomocí tlačítek [ ], [ ] můžete volit FAT32 nebo HSpeed FS. Formát HSpeed FS podporuje rychlejší zápis na USB a jeho volbou máte větší šanci docílit podporu pro nahrávání v HD nebo FullHD kvalitě. Po stisknutí tlačítka OK se zobrazí dialogové okno s upozorněním na to, že při formátování dojde k vymazání všech dat uložených na USB. Chcete-li formátování provést zvolte tlačítkem [ ] START. Pokud formátování provést nechcete tlačítkem [ ] zvolte Výstup. Zdroj signálu ovládání tlačítky na televizoru Zdroj signálu můžete změnit (vybrat) z tabulky, která se zobrazí po stisknutí tlačítka [INPUT]. V tabulce se přesouváte pomocí tlačítek kurzoru [CH-], [CH+] (pohyb kurzoru), výběr provedete tlačítkem [VOL+]. Zdroj signálu ovládání tlačítky dálkového ovladače Zdroj signálu zvolíte pomocí tlačítek kurzoru z tabulky, která se zobrazí po stisknutí tlačítka [INPUT]. Výběr potvrdíte tlačítkem OK. Přepínání mezi čísly programů pomocí numerických tlačítek ovladače Volbu čísla programu lze provést numerickými tlačítky. Je-li číslo programu vyšší než 9, je třeba stisknout tlačítka krátce po sobě. Příklad: Na program 27 se přepnete stisknutím tlačítka [2] a neprodleným stisknutím tlačítka [7]. Je-li prodleva mezi stisknutími delší než 3 s, dojde k přepnutí na číslo programu zadané před prodlevou. První zapnutí přijímače {First time installation} Při prvním zapnutí se nejprve zobrazí volba jazykové mutace soustavy obrazovkových menu. Tlačítky kurzoru [ ], [ ], [ ], [ ] vyberte jazyk, který vám nejlépe vyhovuje (Česky), potvrďte pomocí [OK]. Po volbě jazyka se zobrazí výběr země používání. Tlačítky kurzoru vyberte a tlačítkem OK potvrďte zemi v níž budete televizor používat (Česko). Po výběru země se automaticky spustí vyhledávání programů televizního a rozhlasového vysílání v analogovém i digitálním (DVB-T) systému. Průběh vyhledávání zobrazuje škála ve spodní části informačního okna. V horních částech se zobrazuje počet vyhledaných programů analogového vysílání (TV), DVB televizní programy (DTV), DVB rozhlasové programy (Radio) a DVB datové programy (Data). Proces vyhledávání trvá zhruba 5 minut a kdykoli jej lze přerušit tlačítkem [MENU]. Přerušení můžete využít například pokud chcete vyhledat pouze programy DVB vysílání. Obdržíte dotaz na přeskočení vyhledávání programů analogového vysílání. Pokud tl.kurzoru zvolíte ANO televizor ukončí vyhledávání analogového vysílání a bude pokračovat ve vyhledávání pouze DVB programů. Po ukončení vyhledávání se televizor přepne na předvolbu číslo 1. Seznam předvoleb Kdykoli běheme sledování televizního vysílání můžete tlačítkem OK zobrazit Seznam předvoleb. V Seznamu předvoleb můžete pohybovat tlačítky kurzoru [ ], [ ]. Volbu provedete tl.ok. 15 8

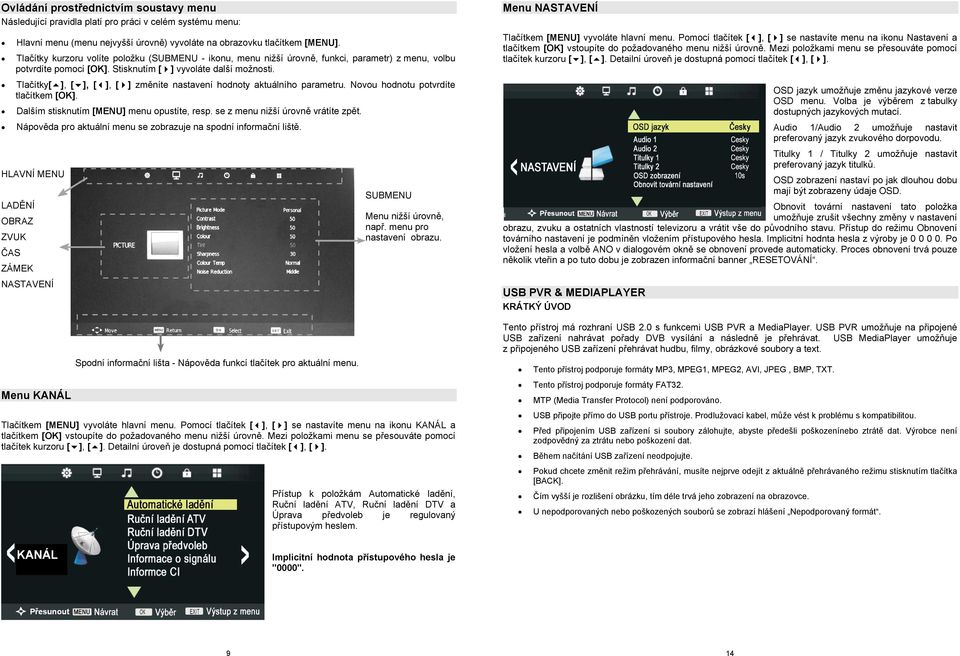

10 Ovládání prostřednictvím soustavy menu Následující pravidla platí pro práci v celém systému menu: Hlavní menu (menu nejvyšší úrovně) vyvoláte na obrazovku tlačítkem [MENU]. Tlačítky kurzoru volíte položku (SUBMENU - ikonu, menu nižší úrovně, funkci, parametr) z menu, volbu potvrdíte pomocí [OK]. Stisknutím [ ] vyvoláte další možnosti. Tlačítky[ ], [ ], [ ], [ ] změníte nastavení hodnoty aktuálního parametru. Novou hodnotu potvrdíte tlačítkem [OK]. Dalším stisknutím [MENU] menu opustíte, resp. se z menu nižší úrovně vrátíte zpět. Nápověda pro aktuální menu se zobrazuje na spodní informační liště. HLAVNÍ MENU LADĚNÍ OBRAZ ZVUK ČAS ZÁMEK NASTAVENÍ Menu KANÁL Spodní informační lišta - Nápověda funkcí tlačítek pro aktuální menu. SUBMENU Menu nižší úrovně, např. menu pro nastavení obrazu. Tlačítkem [MENU] vyvoláte hlavní menu. Pomocí tlačítek [ ], [ ] se nastavíte menu na ikonu KANÁL a tlačítkem [OK] vstoupíte do požadovaného menu nižší úrovně. Mezi položkami menu se přesouváte pomocí tlačítek kurzoru [ ], [ ]. Detailní úroveň je dostupná pomocí tlačítek [ ], [ ]. Přístup k položkám Automatické ladění, Ruční ladění ATV, Ruční ladění DTV a Úprava předvoleb je regulovaný přístupovým heslem. Menu NASTAVENÍ Tlačítkem [MENU] vyvoláte hlavní menu. Pomocí tlačítek [ ], [ ] se nastavíte menu na ikonu Nastavení a tlačítkem [OK] vstoupíte do požadovaného menu nižší úrovně. Mezi položkami menu se přesouváte pomocí tlačítek kurzoru [ ], [ ]. Detailní úroveň je dostupná pomocí tlačítek [ ], [ ]. OSD jazyk umožňuje změnu jazykové verze OSD menu. Volba je výběrem z tabulky dostupných jazykových mutací. Audio 1/Audio 2 umožňuje nastavit preferovaný jazyk zvukového dorpovodu. Titulky 1 / Titulky 2 umožňuje nastavit preferovaný jazyk titulků. OSD zobrazení nastaví po jak dlouhou dobu mají být zobrazeny údaje OSD. Obnovit tovární nastavení tato položka umožňuje zrušit všechny změny v nastavení obrazu, zvuku a ostatních vlastností televizoru a vrátit vše do původního stavu. Přístup do režimu Obnovení továrního nastavení je podmíněn vložením přístupového hesla. Implicitní hodnta hesla z výroby je Po vložení hesla a volbě ANO v dialogovém okně se obnovení provede automaticky. Proces obnovení trvá pouze několik vteřin a po tuto dobu je zobrazen informační banner RESETOVÁNÍ. USB PVR & MEDIAPLAYER KRÁTKÝ ÚVOD Tento přístroj má rozhraní USB 2.0 s funkcemi USB PVR a MediaPlayer. USB PVR umožňuje na připojené USB zařízení nahrávat pořady DVB vysílání a následně je přehrávat. USB MediaPlayer umožňuje z připojeného USB zařízení přehrávat hudbu, filmy, obrázkové soubory a text. Tento přístroj podporuje formáty MP3, MPEG1, MPEG2, AVI, JPEG, BMP, TXT. Tento přístroj podporuje formáty FAT32. MTP (Media Transfer Protocol) není podporováno. USB připojte přímo do USB portu přístroje. Prodlužovací kabel, může vést k problému s kompatibilitou. Před připojením USB zařízení si soubory zálohujte, abyste předešli poškozenínebo ztrátě dat. Výrobce není zodpovědný za ztrátu nebo poškození dat. Během načítání USB zařízení neodpojujte. Pokud chcete změnit režim přehrávání, musíte nejprve odejít z aktuálně přehrávaného režimu stisknutím tlačítka [BACK]. Čím vyšší je rozlišení obrázku, tím déle trvá jeho zobrazení na obrazovce. U nepodporovaných nebo poškozených souborů se zobrazí hlášení Nepodporovaný formát. KANÁL Implicitní hodnota přístupového hesla je "0000". 9 14

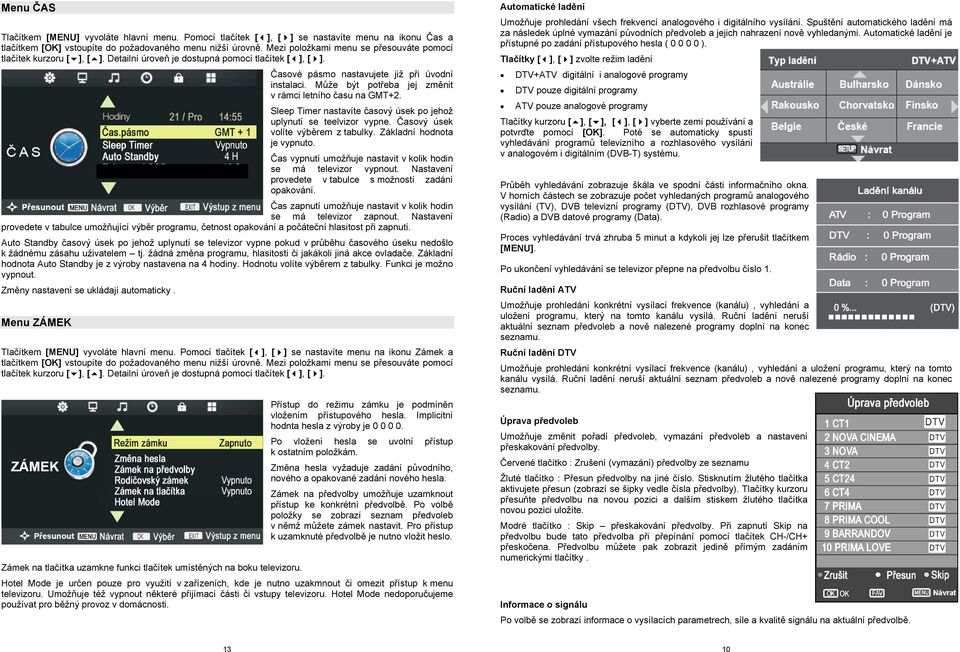

11 Menu ČAS Tlačítkem [MENU] vyvoláte hlavní menu. Pomocí tlačítek [ ], [ ] se nastavíte menu na ikonu Čas a tlačítkem [OK] vstoupíte do požadovaného menu nižší úrovně. Mezi položkami menu se přesouváte pomocí tlačítek kurzoru [ ], [ ]. Detailní úroveň je dostupná pomocí tlačítek [ ], [ ]. Časové pásmo nastavujete již při úvodní instalaci. Může být potřeba jej změnit v rámci letního času na GMT+2. Sleep Timer nastavíte časový úsek po jehož uplynutí se teelvizor vypne. Časový úsek volíte výběrem z tabulky. Základní hodnota je vypnuto. Čas vypnutí umožňuje nastavit v kolik hodin se má televizor vypnout. Nastavení provedete v tabulce s možností zadání opakování. Čas zapnutí umožňuje nastavit v kolik hodin se má televizor zapnout. Nastavení provedete v tabulce umožňující výběr programu, četnost opakování a počáteční hlasitost při zapnutí. Auto Standby časový úsek po jehož uplynutí se televizor vypne pokud v průběhu časového úseku nedošlo k žádnému zásahu uživatelem tj. žádná změna programu, hlasitosti či jakákoli jiná akce ovladače. Základní hodnota Auto Standby je z výroby nastavena na 4 hodiny. Hodnotu volíte výběrem z tabulky. Funkci je možno vypnout. Změny nastavení se ukládají automaticky. Menu ZÁMEK Tlačítkem [MENU] vyvoláte hlavní menu. Pomocí tlačítek [ ], [ ] se nastavíte menu na ikonu Zámek a tlačítkem [OK] vstoupíte do požadovaného menu nižší úrovně. Mezi položkami menu se přesouváte pomocí tlačítek kurzoru [ ], [ ]. Detailní úroveň je dostupná pomocí tlačítek [ ], [ ]. Přístup do režimu zámku je podmíněn vložením přístupového hesla. Implicitní hodnta hesla z výroby je Po vložení hesla se uvolní přístup k ostatním položkám. Změna hesla vyžaduje zadání původního, nového a opakované zadání nového hesla. Zámek na předvolby umožňuje uzamknout přístup ke konkrétní předvolbě. Po volbě položky se zobrazí seznam předvoleb v němž můžete zámek nastavit. Pro přístup k uzamknuté předvolbě je nutno vložit heslo. Zámek na tlačítka uzamkne funkci tlačítek umístěných na boku televizoru. Hotel Mode je určen pouze pro využití v zařízeních, kde je nutno uzakmnout či omezit přístup k menu televizoru. Umožňuje též vypnout některé přijímací části či vstupy televizoru. Hotel Mode nedoporučujeme používat pro běžný provoz v domácnosti. Automatické ladění Umožňuje prohledání všech frekvencí analogového i digitálního vysílání. Spuštění automatického ladění má za následek úplné vymazání původních předvoleb a jejich nahrazení nově vyhledanými. Automatické ladění je přístupné po zadání přístupového hesla ( ). Tlačítky [ ], [ ] zvolte režim ladění DTV+ATV digitální i analogové programy DTV pouze digitální programy ATV pouze analogové programy Tlačítky kurzoru [ ], [ ], [ ], [ ] vyberte zemi používání a potvrďte pomocí [OK]. Poté se automaticky spustí vyhledávání programů televizního a rozhlasového vysílání v analogovém i digitálním (DVB-T) systému. Průběh vyhledávání zobrazuje škála ve spodní části informačního okna. V horních částech se zobrazuje počet vyhledaných programů analogového vysílání (TV), DVB televizní programy (DTV), DVB rozhlasové programy (Radio) a DVB datové programy (Data). Proces vyhledávání trvá zhruba 5 minut a kdykoli jej lze přerušit tlačítkem [MENU]. Po ukončení vyhledávání se televizor přepne na předvolbu číslo 1. Ruční ladění ATV Umožňuje prohledání konkrétní vysílací frekvence (kanálu), vyhledání a uložení programu, který na tomto kanálu vysílá. Ruční ladění neruší aktuální seznam předvoleb a nově nalezené programy doplní na konec seznamu. Ruční ladění DTV Umožňuje prohledání konkrétní vysílací frekvence (kanálu), vyhledání a uložení programu, který na tomto kanálu vysílá. Ruční ladění neruší aktuální seznam předvoleb a nově nalezené programy doplní na konec seznamu. Úprava předvoleb Umožňuje změnit pořadí předvoleb, vymazání předvoleb a nastavení přeskakování předvolby. Červené tlačítko : Zrušení (vymazání) předvolby ze seznamu Žluté tlačítko : Přesun předvolby na jiné číslo. Stisknutím žlutého tlačítka aktivujete přesun (zobrazí se šipky vedle čísla předvolby). Tlačítky kurzoru přesuňte předvolbu na novou pozici a dalším stiskem žlutého tlačítka novou pozici uložíte. Modré tlačítko : Skip přeskakování předvolby. Při zapnutí Skip na předvolbu bude tato předvolba při přepínání pomocí tlačítek CH-/CH+ přeskočena. Předvolbu můžete pak zobrazit jedině přímým zadáním numerickými tlačítky. Informace o signálu Po volbě se zobrazí informace o vysílacích parametrech, síle a kvalitě signálu na aktuální předvolbě

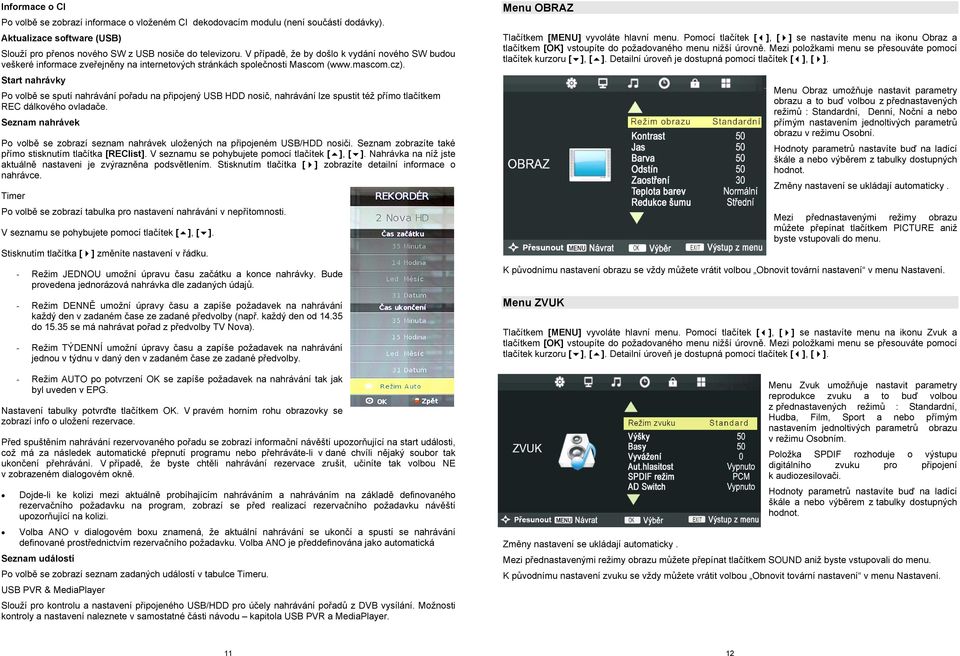

12 Informace o CI Po volbě se zobrazí informace o vloženém CI dekodovacím modulu (není součástí dodávky). Aktualizace software (USB) Slouží pro přenos nového SW z USB nosiče do televizoru. V případě, že by došlo k vydání nového SW budou veškeré informace zveřejněny na internetových stránkách společnosti Mascom ( Start nahrávky Po volbě se sputí nahrávání pořadu na připojený USB HDD nosič, nahrávání lze spustit též přímo tlačítkem REC dálkového ovladače. Seznam nahrávek Po volbě se zobrazí seznam nahrávek uložených na připojeném USB/HDD nosiči. Seznam zobrazíte také přímo stisknutím tlačítka [REClist]. V seznamu se pohybujete pomocí tlačítek [ ], [ ]. Nahrávka na níž jste aktuálně nastaveni je zvýrazněna podsvětlením. Stisknutím tlačítka [ ] zobrazíte detailní informace o nahrávce. Timer Po volbě se zobrazí tabulka pro nastavení nahrávání v nepřítomnosti. V seznamu se pohybujete pomocí tlačítek [ ], [ ]. Stisknutím tlačítka [ ] změníte nastavení v řádku. - Režim JEDNOU umožní úpravu času začátku a konce nahrávky. Bude provedena jednorázová nahrávka dle zadaných údajů. - Režim DENNĚ umožní úpravy času a zapíše požadavek na nahrávání každý den v zadaném čase ze zadané předvolby (např. každý den od do se má nahrávat pořad z předvolby TV Nova). - Režim TÝDENNÍ umožní úpravy času a zapíše požadavek na nahrávání jednou v týdnu v daný den v zadaném čase ze zadané předvolby. - Režim AUTO po potvrzení OK se zapíše požadavek na nahrávání tak jak byl uveden v EPG. Nastavení tabulky potvrďte tlačítkem OK. V pravém horním rohu obrazovky se zobrazí info o uložení rezervace. Před spuštěním nahrávání rezervovaného pořadu se zobrazí informační návěští upozorňující na start události, což má za následek automatické přepnutí programu nebo přehráváte-li v dané chvíli nějaký soubor tak ukončení přehrávání. V případě, že byste chtěli nahrávání rezervace zrušit, učiníte tak volbou NE v zobrazeném dialogovém okně. Dojde-li ke kolizi mezi aktuálně probíhajícím nahráváním a nahráváním na základě definovaného rezervačního požadavku na program, zobrazí se před realizací rezervačního požadavku návěští upozorňující na kolizi. Volba ANO v dialogovém boxu znamená, že aktuální nahrávání se ukončí a spustí se nahrávání definované prostřednictvím rezervačního požadavku. Volba ANO je předdefinována jako automatická Seznam událostí Po volbě se zobrazí seznam zadaných událostí v tabulce Timeru. USB PVR & MediaPlayer Slouží pro kontrolu a nastavení připojeného USB/HDD pro účely nahrávání pořadů z DVB vysílání. Možnosti kontroly a nastavení naleznete v samostatné části návodu kapitola USB PVR a MediaPlayer. Menu OBRAZ Tlačítkem [MENU] vyvoláte hlavní menu. Pomocí tlačítek [ ], [ ] se nastavíte menu na ikonu Obraz a tlačítkem [OK] vstoupíte do požadovaného menu nižší úrovně. Mezi položkami menu se přesouváte pomocí tlačítek kurzoru [ ], [ ]. Detailní úroveň je dostupná pomocí tlačítek [ ], [ ]. Menu Obraz umožňuje nastavit parametry obrazu a to buď volbou z přednastavených režimů : Standardní, Denní, Noční a nebo přímým nastavením jednoltivých parametrů obrazu v režimu Osobní. Hodnoty parametrů nastavíte buď na ladící škále a nebo výběrem z tabulky dostupných hodnot. Změny nastavení se ukládají automaticky. Mezi přednastavenými režimy obrazu můžete přepínat tlačítkem PICTURE aniž byste vstupovali do menu. K původnímu nastavení obrazu se vždy můžete vrátit volbou Obnovit tovární nastavení v menu Nastavení. Menu ZVUK Tlačítkem [MENU] vyvoláte hlavní menu. Pomocí tlačítek [ ], [ ] se nastavíte menu na ikonu Zvuk a tlačítkem [OK] vstoupíte do požadovaného menu nižší úrovně. Mezi položkami menu se přesouváte pomocí tlačítek kurzoru [ ], [ ]. Detailní úroveň je dostupná pomocí tlačítek [ ], [ ]. Menu Zvuk umožňuje nastavit parametry reprodukce zvuku a to buď volbou z přednastavených režimů : Standardní, Hudba, Film, Sport a nebo přímým nastavením jednoltivých parametrů obrazu v režimu Osobním. Položka SPDIF rozhoduje o výstupu digitálního zvuku pro připojení k audiozesilovači. Hodnoty parametrů nastavíte buď na ladící škále a nebo výběrem z tabulky dostupných hodnot. Změny nastavení se ukládají automaticky. Mezi přednastavenými režimy obrazu můžete přepínat tlačítkem SOUND aniž byste vstupovali do menu. K původnímu nastavení zvuku se vždy můžete vrátit volbou Obnovit tovární nastavení v menu Nastavení
