SM2200 DIGITÁLNÍ MĚŘIČ SATELITNÍHO SIGNÁLU NÁVOD K POUŽITÍ

Transkript

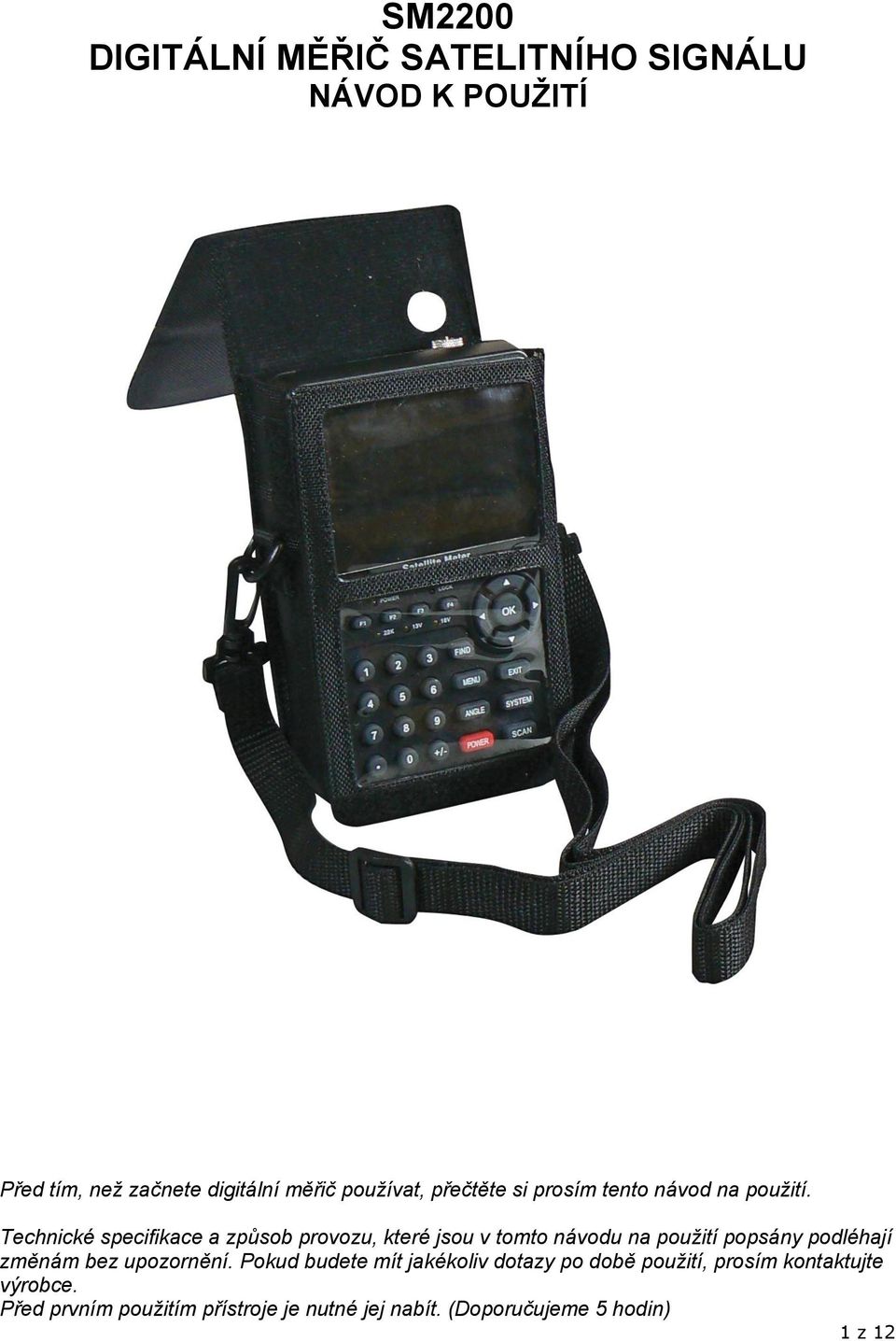

1 SM2200 DIGITÁLNÍ MĚŘIČ SATELITNÍHO SIGNÁLU NÁVOD K POUŽITÍ Před tím, než začnete digitální měřič používat, přečtěte si prosím tento návod na použití. Technické specifikace a způsob provozu, které jsou v tomto návodu na použití popsány podléhají změnám bez upozornění. Pokud budete mít jakékoliv dotazy po době použití, prosím kontaktujte výrobce. Před prvním použitím přístroje je nutné jej nabít. (Doporučujeme 5 hodin) 1 z 12

2 Obsah Kapitola I. Úvod...3 Kapitola II. Funkce A. Přední panel...4 B. Rychlá obsluha Nastavení jazyka 2. Rady pro rychlou obsluhu C. Podrobný průvodce při obsluze Zapnutí přístroje Nastavení satelitu (1) Editace satelitu (2) Nastavení paraboly (3) Auto Scan 3. Nastavení systému Informace o systému 5. Informace o současném programu 6. Výpočet úhlu paraboly...12 Kapitola III. Specifikace z 12

3 Kapitola I Úvod Tento měřič je vhodný pro nastavení a instalaci satelitní paraboly. Pokud použijete parametry satelitu, můžete parabolu satelitu nastavit snadno, rychle a přesně. Kapitola II Funkce A. Přední panel 3 z 12

4 (1) LNB VSTUP: Port pro vstup signálu satelitu, spojen přímo se satelitní anténou koaxiálním kabelem. (2) LCD Obrazovka: Jasně zobrazuje MENU a programy (3) Dioda Power: Ukazuje, zda je přístroj zapnut či vypnut. Červená: měřič je zapnut. Nesvítí: měřič je vypnut. Nabíjení Zelená: baterie se právě nabíjí. Červená: baterie je nabitá. (4) Dioda Lock: Pokud je signál uzamčen, bude toto světlo svítit. (5)Dioda 22K/13V/18V Ukazuje 22K/13V/18V (6) Funkční tlačítka 4 tlačítka, F1 -- F4. (Tip)F1: vypíná nebo zapíná LCD obrazovku F2: Mute (vypnutí zvuku) F3: Zobrazuje informace o právě probíhajícím programu (6) Tlačítka šipek a tlačítko OK. Šipkami najedete na požadovanou položku, tlačítkem OK potvrdíte. (7) Numerická tlačítka. Slouží k numerickému nastavení přímo. (8) Tlačítko FIND: Přejdete na menu snadného vyhledání satelitu, usnadňuje rychlé nastavení paraboly satelitu. (9)Tlačítko MENU: Pro vstup či výstup z hlavního menu. (10) Tlačítko EXIT K výstupu ze současného menu a přesunu do předcházejícího menu (11)Tlačítko ANGLE Ke vstupu do menu výpočtů AZ, EL a polarity (12) tlačítko SYSTEM: K nastavení všech parametrů systému. (13) Tlačítko Power : K zapnutí či vypnutí měřiče: pokud chcete měřič zapnout, zmáčkněte a podržte toto tlačítko na 2 sekundy. (14) tlačítko Scan Přejděte na menu auto scan a prohlédněte jednotlivé kanály (15) Charge port: K napojení kabelu nabíječky ( 1 6 U)SB Port: K připojení k PC pro upgrade. 4 z 12

5 B. Rychlá obsluha Díky této funkci lze rychle a snadno nalézt správný satelit a přesně nastavit parabolu. Vložte registrační kód 1. Pokud zapínáte Měřič poprvé nebo pokud jej resetujete, bude po vás přístroj požadovat vložení Registračního kódu. Nastavení jazyka 2. Zapněte měřič 3. Stiskněte tlačítko SYSTEM pro zobrazení menu systémového nastavení 4. K nastavení požadovaného jazyka použijte tlačítka [ ][ ]. 5. TV Standard : PAL, NTSC, SECAM, Automaticky 5 z 12

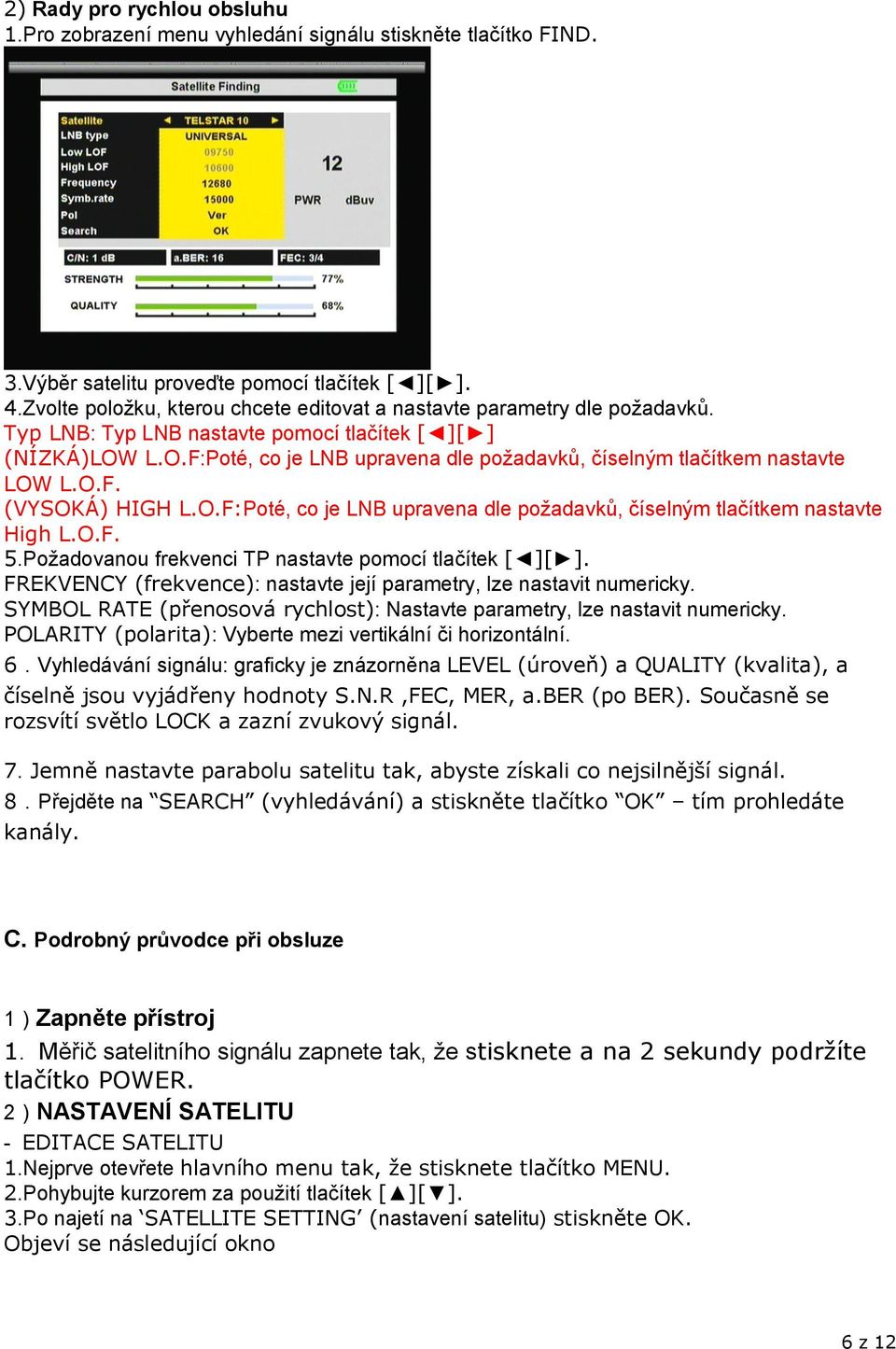

6 2) Rady pro rychlou obsluhu 1.Pro zobrazení menu vyhledání signálu stiskněte tlačítko FIND. 3.Výběr satelitu proveďte pomocí tlačítek [ ][ ]. 4.Zvolte položku, kterou chcete editovat a nastavte parametry dle požadavků. Typ LNB: Typ LNB nastavte pomocí tlačítek [ ][ ] (NÍZKÁ)LOW L.O.F:Poté, co je LNB upravena dle požadavků, číselným tlačítkem nastavte LOW L.O.F. (VYSOKÁ) HIGH L.O.F:Poté, co je LNB upravena dle požadavků, číselným tlačítkem nastavte High L.O.F. 5.Požadovanou frekvenci TP nastavte pomocí tlačítek [ ][ ]. FREKVENCY (frekvence): nastavte její parametry, lze nastavit numericky. SYMBOL RATE (přenosová rychlost): Nastavte parametry, lze nastavit numericky. POLARITY (polarita): Vyberte mezi vertikální či horizontální. 6.Vyhledávání signálu: graficky je znázorněna LEVEL (úroveň) a QUALITY (kvalita), a číselně jsou vyjádřeny hodnoty S.N.R,FEC, MER, a.ber (po BER). Současně se rozsvítí světlo LOCK a zazní zvukový signál. 7. Jemně nastavte parabolu satelitu tak, abyste získali co nejsilnější signál. 8.Přejděte na SEARCH (vyhledávání) a stiskněte tlačítko OK tím prohledáte kanály. C. Podrobný průvodce při obsluze 1)Zapněte přístroj 1. Měřič satelitního signálu zapnete tak, že stisknete a na 2 sekundy podržíte tlačítko POWER. 2)NASTAVENÍ SATELITU - EDITACE SATELITU 1.Nejprve otevřete hlavního menu tak, že stisknete tlačítko MENU. 2.Pohybujte kurzorem za použití tlačítek [ ][ ]. 3.Po najetí na SATELLITE SETTING (nastavení satelitu) stiskněte OK. Objeví se následující okno 6 z 12

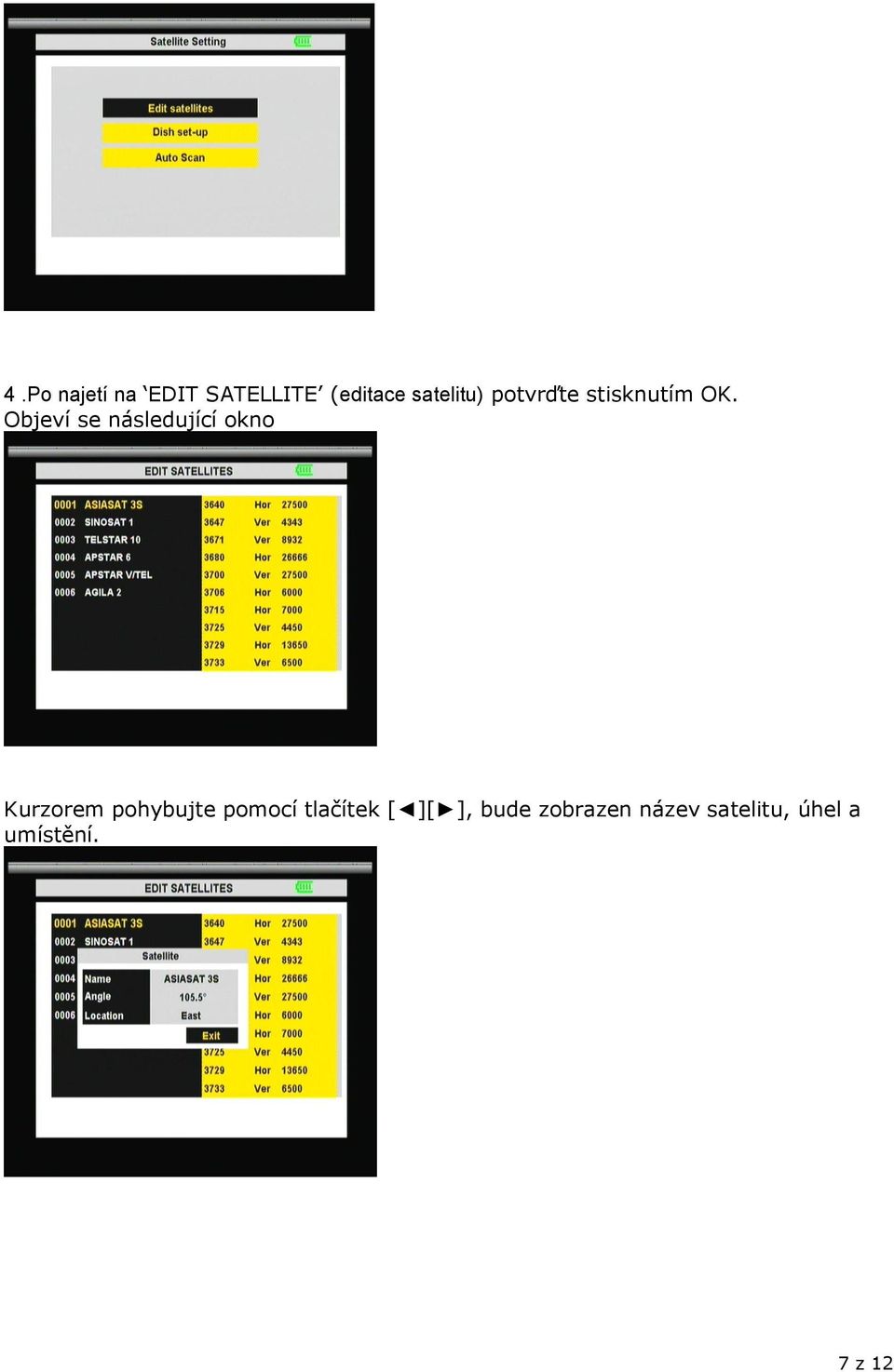

7 4.Po najetí na EDIT SATELLITE (editace satelitu) potvrďte stisknutím OK. Objeví se následující okno Kurzorem pohybujte pomocí tlačítek [ ][ ], bude zobrazen název satelitu, úhel a umístění. 7 z 12

8 Stisknutím [ ] se přesunete do seznamu TP, poté stiskněte OK. Zde můžete upravit Frekvency (frekvence), Pol (polarita) a symbol rate (přenosová rychlost) - NASTAVENÍ PARABOLY 1.Po najetí na DISH SET-UP (nastavení paraboly) potvrďte tlačítkem OK. Objeví se následující okno 2.Kurzorem pohybujte pomocí tlačítek [ ][ ] 3.Pro výběr požadované položky použijte tlačítka [ ][ ]. Typ LNB : Typ LBN vyberte pomocí tlačítek [ ][ ] vybíráte mezi UNIVERSAL/5150/9750/10750/Customized (upravena dle požadavků) (NÍZKÁ) LOW L.O.F: Poté, co je LNB upravena dle požadavků, číselným tlačítkem nastavte LOW L.O.F. (VYSOKÁ) HIGH L.O.F:Poté, co je LNB upravena dle požadavků, číselným tlačítkem nastavte High L.O.F. 22K : vyberte AUTO/ON/OFF SWITCH TYPE (typ spínače) : vyberte NONE/DiSEqC1.0 SWITCH INPUT(vstup spínače): vyberte ze vstupů 1/2/3/4 8 z 12

9 - AUTO SCAN 1.Kurzorem pohybujete pomocí tlačítek [ ][ ] 2. Položku, kterou požadujete navolte pomocí tlačítek [ ][ ] SATELLITE : vyberte požadovaný SATELIT TRANSPONDER: vyberte požadovaný TRANSPONDÉR NETWORK SEARCH (Prohledávání sítě) : ON/OFF (zapnuto/ vypnuto) MODE (režim): ALL/ FTA/SCRAMBLED SEARCH (vyhledávání): vyberte SATELLITE/TRANSPONDER 3) Nastavení systému 1.ČASOVAČ Tímto nastavíte čas vypnutí LCD měřiče satelitního příjmu a) Stiskněte tlačítko SYSTEM pro zobrazení menu nastavení systému b) Stiskněte tlačítko [ ] nebo[ ] pro nastavení času vypnutí LCD obrazovky 2. TV STANDARD Tato nabídka umožňuje specifikovat výstup videa Video Formát: Nastavte výstupní formát videa (Auto/PAL/NTSC) 3.FACTORY RESET Tato podnabídka umožňuje znovu nastavit výchozí nastavení od výrobce 9 z 12

10 Factory Reset: vymaže všechny kanály a obnoví původní nastavení od výrobce. 5.Výběr kanálu Stisknout OK Pro pohyb mezi jednotlivými kanály použijte [ ][ ] dokud nenajdete požadovaný kanál. - Pokud znáte číslo kanálu, můžete jej nastavit NUMERICKÝMI tlačítky, poté musíte vyčkat cca.2 sekundy než je kanál nastaven. 6. Informace o kanálu - Pokud si přejete zobrazit informace o kanálu, během sledování kanálu stiskněte tlačítko F3, poté se zobrazí informační menu - Toto menu použijte při kontrole názvu satelitu, názvu kanálu, parametrů TP, intenzity signálu atd. 10 z 12

11 7)tlačítko SYSTEM Můžete zjistit aktuální informace o měřiči satelitního signálu, jako jsou verze S/W(softwaru). Poznámka: Tato informace je vhodná tehdy, pokud chcete zkontrolovat zda existuje novější verze softwaru. 8) Výpočet 1. Stiskněte tlačítko ANGLE (úhel), tím se zobrazí menu výpočtů 1. SATELLITE : vyberte požadovaný satelit 2. Zeměpisná délka: zapište zeměpisnou délku místa, ve kterém se satelit nachází. 3. Místo : zapište název místa 4. Zeměpisná šířka: zapište zeměpisnou šířku místa 5. Polokoule: zapište polokouli vašeho místa 6. Azimut antény: zobrazí azimut vybraného satelitu. 7. Elevace antény: zobrazí elevaci vybraného satelitu 8. Polarita antény: zobrazí úhel polarity vybraného satelitu 11 z 12

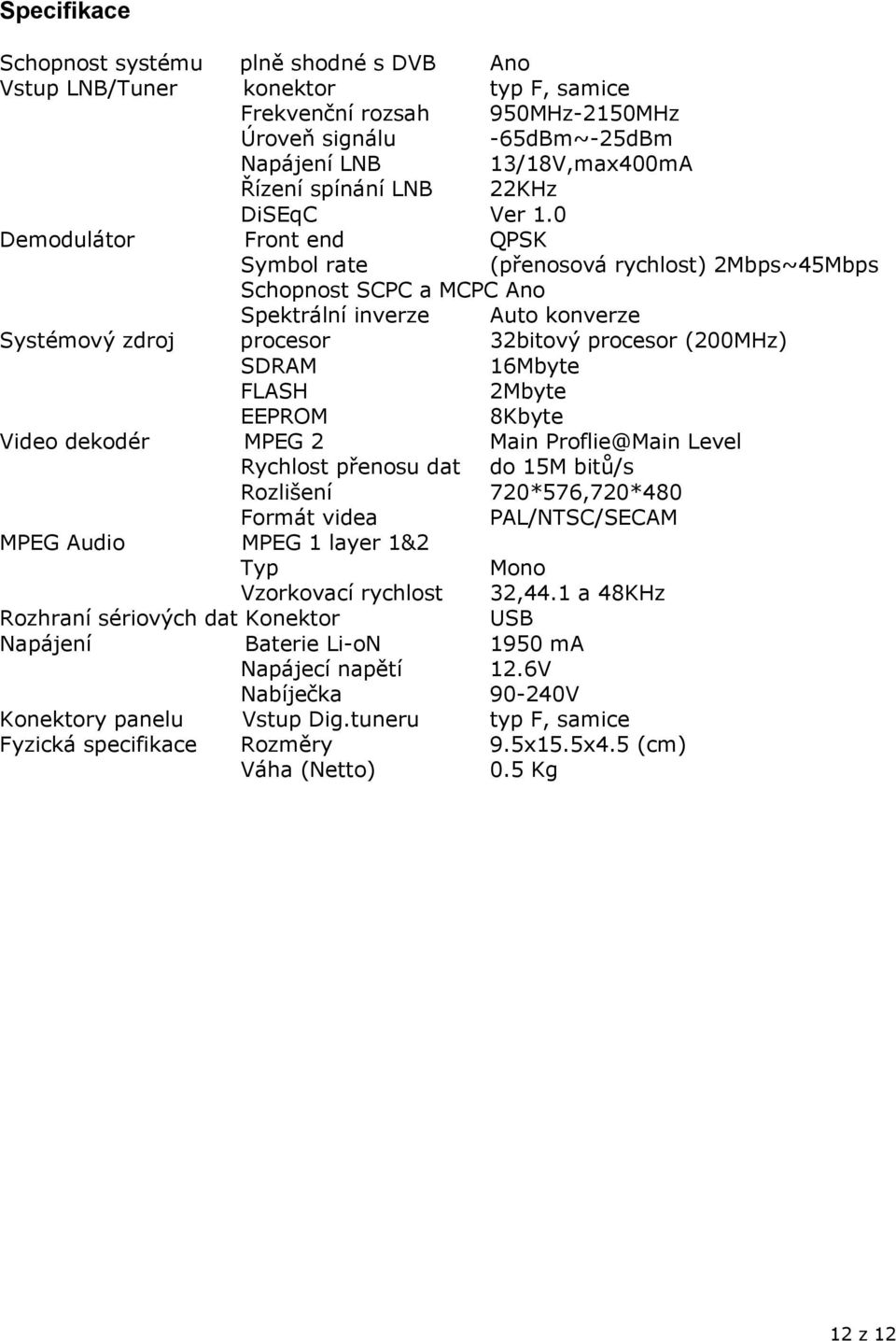

12 Specifikace Schopnost systému plně shodné s DVB Ano Vstup LNB/Tuner konektor typ F, samice Frekvenční rozsah 950MHz-2150MHz Úroveň signálu -65dBm~-25dBm Napájení LNB 13/18V,max400mA Řízení spínání LNB 22KHz DiSEqC Ver 1.0 Demodulátor Front end QPSK Symbol rate (přenosová rychlost) 2Mbps~45Mbps Schopnost SCPC a MCPC Ano Spektrální inverze Auto konverze Systémový zdroj procesor 32bitový procesor (200MHz) SDRAM 16Mbyte FLASH 2Mbyte EEPROM 8Kbyte Video dekodér MPEG 2 Main Proflie@Main Level Rychlost přenosu dat do 15M bitů/s Rozlišení 720*576,720*480 Formát videa PAL/NTSC/SECAM MPEG Audio MPEG 1 layer 1&2 Typ Mono Vzorkovací rychlost 32,44.1 a 48KHz Rozhraní sériových dat Konektor USB Napájení Baterie Li-oN 1950 ma Napájecí napětí 12.6V Nabíječka V Konektory panelu Vstup Dig.tuneru typ F, samice Fyzická specifikace Rozměry 9.5x15.5x4.5 (cm) Váha (Netto) 0.5 Kg 12 z 12
