PS 300 M1 D TWIN. Překlad originálního návodu k obsluze. Pečlivě si přečtěte před uvedením do provozu! KVALITA PRO PROFESIONÁLY. Stav: 08/2016, V2.

Transkript

1 KVALITA PRO PROFESIONÁLY 1 Překlad originálního návodu k obsluze PS 300 M1 D TWIN Pečlivě si přečtěte před uvedením do provozu! Stav: 08/2016, V2.1 Obj. č.:

2 2 NESMÍ SE považovat za nepříjemné a zbytečné přečíst si návod k použití a řídit se podle něj; nestačí totiž jen vyslechnout si názory ostatních a podle nich usoudit, že stroj je dobré si koupit a věřit, že potom půjde všechno samo. Dotyčná osoba by mohla nejen sobě způsobit škodu, ale udělat i tu chybu, že by příčinu případného neúspěchu svedla na stroj místo na sebe. Pro zajištění úspěchu musíte proniknout do jádra věci, resp. se musíte poučit o účelu každého zařízení na stroji a cvičením si osvojit manipulaci se strojem. Teprve pak budete spokojeni jak se strojem, tak i sami se sebou. Dosažení tohoto cíle je účelem předkládaného návodu k použití. Lipsko-Plagwitz 1872

3 3 Obsah 1 Prohlášení o shodě ES Ustanovení Záruka Bezpečnostní upozornění prevence úrazů Montáž PS Konstrukce a způsob práce Montáž na přípojný stroj Montáž na traktor Montáž odrážecích plechů Připojení hadic na TWIN PS Dělení zásobníku Upevnění ovládacího modulu Elektrické přípojky Pohon ventilátoru hydraulicky nebo vývodovým hřídelem Připojení hydraulického ventilátoru (HG) Ventilátor poháněný vývodovým hřídelem Hodnoty nastavení (HG) Postup nastavení (HG) Schéma (HG) Hydraulika (HG) Nastavení Správný výběr výsevního hřídele Demontáž (výměna) výsevního hřídele Klapka dna (nastavení polohy kartáče) Čechrač Regulační plechy vzduchu Snímač výšky naplnění (sériově) Pracovní záběry / výsevní tabulky Zkouška výsevku / regulace vysévaného množství Nasazení na poli Vyprázdnění zásobníku Údržba a ošetřování Všeobecné informace Umístění typového štítku Technické údaje Plán připojení Příslušenství Můj nápad Bezpečnostní upozornění Správné používání Všeobecná bezpečnostně-technická upozornění a předpisy úrazové prevence Připojená zařízení Údržba Bezpečnostní štítky Poznámky... 45

4 4 1 Prohlášení o shodě ES podle směrnice 2006/42/ES Výrobce, firma APV - Technische Produkte GmbH. Dallein 15, AT 3753 Hötzelsdorf tímto prohlašuje, že výrobek Pneumatické secí zařízení PS 300 M1 D TWIN Označení typu stroje / výr. č. (viz prohlášení o předání a titulní strana) na který se toto prohlášení o shodě vztahuje, splňuje příslušné základní požadavky na bezpečnost a ochranu zdraví směrnice ES 2006/42 ES, a rovněž požadavky jiných relevantních směrnic ES Směrnice o strojních zařízeních 2006/42/ES Směrnice o EMK 2004/108/ES Pokud relevantní: Název / číslo / verze vydání jiných směrnic ES Pro správné uplatnění požadavků na bezpečnost a ochranu zdraví uvedených ve směrnicích ES byly použity následující normy a/nebo technické specifikace: EN Zemědělské a lesnické stroje Řádkové secí stroje Bezpečnost EN 349 Bezpečnost strojních zařízení. Nejmenší mezery k zamezení stlačení částí lidského těla EN Bezpečnost strojních zařízení Elektrická zařízení strojů EN 953 Bezpečnost strojních zařízení Ochranné kryty ISO Bezpečnost strojních zařízení Všeobecné zásady pro konstrukci Posouzení rizika a snižování rizika ISO Bezpečnost strojních zařízení Bezpečné vzdálenosti. Pokud relevantní: Název / číslo / verze vydání Vaše CE kontaktní osoba u firmy APV je pan Ing. Jürgen Schöls. Je k zastižení na telefonním čísle +43(0) Dallein, 08/2016 místo; datum podpis Ing. Jürgen Schöls obchodní vedení

5 5 2 Ustanovení Vážený zákazníku! Jsme potěšeni a gratulujeme vám k nákupnímu rozhodnutí a přejeme vám mnoho radosti a úspěchů při práci s tímto zařízením! Před použitím tohoto zařízení si bezpodmínečně přečtěte všechny pokyny v tomto návodu k obsluze! 3 Záruka Ihned po převzetí prosím přístroj zkontrolujte, zda není případně poškozen přepravou. Pozdější reklamace přepravních poškození nemohou již být uznány. Poskytujeme jednoroční tovární záruku od data dodání (jako záruční list slouží vaše faktura nebo dodací list). Tato záruka platí pro případ materiálových nebo konstrukčních vad a nevztahuje se na součástí, které jsou poškozené běžným nebo nadměrným opotřebením. Záruka zaniká když poškození vznikne působením vnější síly. když dojde k chybě obsluhy. když nejsou splněny předepsané požadavky. když se přístroj bez našeho souhlasu změní, rozšíří nebo osadí cizími náhradními díly. když se zařízení čistí vodou. když se rozmetadlo používá pro zimní posyp. 4 Bezpečnostní upozornění prevence úrazů Musí se dodržovat předpisy úrazové prevence příslušné země. Zařízení smí používat jen osoby, které jsou informované o nebezpečných místech. Před rozjetím a uvedením do provozu zkontrolujte nebezpečné oblasti! (Děti!) Dbejte na dostatečný výhled! Výstražné a informační nálepky umístěné na zařízení obsahují důležité informace pro bezpečný provoz: Jejich dodržování slouží pro vaši bezpečnost! Před začátkem práce byste se měli seznámit se všemi zařízeními a ovládacími prvky a jejich funkcí.

6 6 5 Montáž PS 5.1 Konstrukce a způsob práce Pneumatické secí zařízení je rozmetací a secí zařízení s celkovým objemem zásobníku 300 litrů. Každý ze dvou výsevních hřídelů je poháněn jedním 12 V převodovým elektromotorem ovládaným řídicí jednotkou. Zásobník je rozdělený přepážkou 50:50 (tj. obsah zásobníku 150 litrů na každý výsevní hřídel). Otáčky každého výsevního hřídele lze pohodlně regulovat prostřednictvím řídicí jednotky ze sedadla řidiče. Na přání je možné přizpůsobit otáčky obou výsevních hřídelů pojezdové rychlosti traktoru. K tomu se musí použít snímač rychlosti buď přes 7pólovou normovanou zásuvku, snímač kola, radarový snímač nebo GPS snímač. Dále je také možné použití snímače zdvihacího ústrojí (samostatného nebo kombinovaného). Napájení řídicího modulu je provedeno ze 4pólové zástrčky příslušným přiloženým 4pólovým kabelem, který se připojuje přímo na baterii. 5.2 Montáž na přípojný stroj K montáži secího zařízení na stroj na zpracování půdy použijte sériově dodávanou protidesku, kterou můžete přišroubovat na různé stroje. K upevnění secího zařízení byste měli použít šrouby potřebné délky o průměru nejméně 10 mm, aby bylo zajištěno bezpečné a pevné držení zařízení. Příklad montáže: Obr.: 1 Protideska pro montáž Obr.: 2 POZOR: APV neručí za neodbornou montáž nebo chybné používání zařízení.

7 7 5.3 Montáž na traktor Při tomto způsobu zavěšení potřebujete tříbodový závěs, který APV dodává jako příslušenství. Měli byste použít šrouby o průměru 12 mm a jakosti 8.8 nebo vyšší. Můžete také použít např. vidlici na palety nebo tříbodovou nákladní plošinu (přepravní korba, zadní lopata). V takovém případě musí být zajištěno, aby tato zařízení měla užitečnou nosnost jedné tuny a bylo možné provést řádné upevnění. Obr.: 3 Obr.: Montáž odrážecích plechů Odrážecí plechy lze namontovat na stroj pro zpracování půdy pomocí sériově dodávaného šestihranného hřídele nebo přímo (bez šestihranného hřídele). Při montáži na pracovní stroj (kypřič, brány atd.) se musí dodržovat následující body: Pro montáž odrážecích plechů musíte vyhnout boční oka pomocí kleští dozadu (cca 80, viz Obr.: 6) a poté přišroubovat na pracovní stroj s použitím šestihranného hřídele nebo napevno přivařit. Aby odrážecí plechy na šestihranném hřídeli neklouzaly do stran, zafixujte je sekáčem a několika údery kladiva (viz Obr.: 7). Odrážecí plechy mají být rovnoměrně rozděleny po celém záběru pracovního stroje (max. 75 cm)! Odrážecí plechy mají mít vzdálenost od zpracovávané půdy cca 40 cm! Semenovody mají ústit svisle (90 ) do odrážecích talířů. Také odrážecí plechy se mají montovat na šestihranný hřídel svisle (90 ) (viz Obr.: 5)! Obr.: 5

8 8 Obr.: 6 Obr.: 7 Obr.: 8

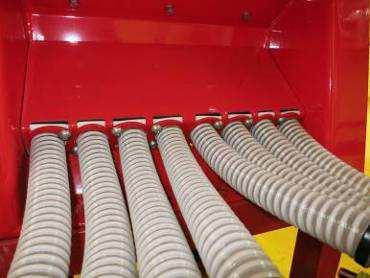

9 9 5.5 Připojení hadic na TWIN PS Hadice se musí připojit následovně: Poněkud povolte svěrné šrouby (ne úplně)! Nastříkejte hadice (jen zevně!) mírně silikonovým sprejem, aby se snáze nechaly prostrčit utěsněním. Hadice se musí zasunout zcela dovnitř (až k znatelnému dorazu), aby osivo mohlo procházet bez zábran. Nyní opět utáhněte svěrné šrouby, aby se utěsnění poněkud smáčklo a hadice byly tak sevřené a utěsněné. Obr.: Dělení zásobníku Obr.: 10 Obr.: 11 Rozdělení zásobníku na dvě komory je provedeno přepážkou z ušlechtilé oceli, která je namontovaná uprostřed zásobníku. Litrový objem je tak rozdělen na polovinu 50:50. Přepážka je v zásobníku našroubovaná, aby ji bylo možné případně vyjmout (např. když se vysévá stále stejné osivo a zařízení se používá jen ke spínání polovičního záběru).

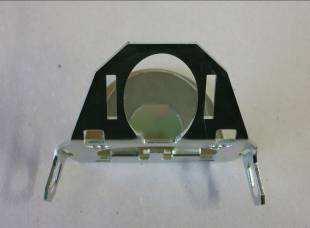

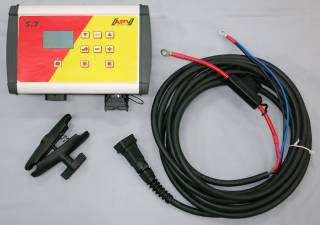

10 Upevnění ovládacího modulu Upevněte sériově dodávaný držák v kabině. Obr.: 12 Držák modulu Ovládací modul Elektrický kabel POZOR: Pokud možno nesvinujte kabel do cívky! Na dolní straně ovládacího modulu je umístěn jeden 4pólový konektor (= připojení u traktoru) a jeden 12pólový konektor pro snímače (např.: ostruhové kolo nebo kabel pro 7pólovou normovanou zásuvku atd.). Na přání zákazníka jsou k dostání jako příslušenství. Na pravé straně řídicího modulu se nachází pojistka 40 A. Další konektor se nachází na zadní straně řídicího modulu, který slouží jako spojení mezi secím zařízením a modulem. TIP: Úhel nastavení modulu zvolte tak, abyste mohli na displeji dobře číst.

11 Elektrické přípojky Sériově dodávaný kabel musíte připojit přímo k baterii tahače. Druhý konec připojíte k ovládacímu modulu. (Pojistka (40 A) se nachází na pravé straně řídicího modulu.) Obr.: 13 POZOR: Napájení 12 voltů se NESMÍ připojit k zásuvce pro zapalovač cigaret! POZOR: Po použití přístroje by se mělo ovládání opět ukončit (z různých bezpečnostně technických důvodů)! TIP: Pokud byste chtěli provozovat ovládání i na druhém traktoru, můžete si objednat druhý elektrický napájecí kabel (č. artiklu: )! POZOR: Pokud se bude vaše baterie nabíjet nabíječkou, která bude ve stavu start, mohou být následkem napěťové špičky! Tyto mohou poškodit elektriku ovládacího modulu, pokud bude ovládací modul připojen zároveň s nabíjením baterie!

12 12 6 Pohon ventilátoru hydraulicky nebo vývodovým hřídelem 6.1 Připojení hydraulického ventilátoru (HG) U tohoto secího zařízení máte možnost přestavby z elektrického ventilátoru na hydraulický, který je poháněn přímo hydraulikou traktoru. Pro připojení k traktoru jsou určeny dvě hadice: - Vratné vedení (žlutě označené, BG4) musí ústit beztlakově (BEZ redukce) do olejové nádrže traktoru!!! - Tlakové vedení (červeně označené, BG3) se může jednoduše připojit k traktorové ovládací jednotce. - Při připojování hydraulických hadic k hydraulice traktoru je třeba dbát na to, aby v hydraulice jak na straně traktoru, tak zařízení nebyl tlak! Obr.: 14 POZOR: Než uvedete ventilátor do provozu, zavřete úplně proudový regulační ventil! Zabráníte tak nechtěnému nadměrnému roztočení ventilátoru! Tlakové vedení (červeně označené) Vedení do nádrže (žlutě označené) Spojovací nátrubek BG 4 (alternativně) Tlakové vedení (červeně označené, se směrovou šipkou) Motor Obr.: 15 Hydraulický blok s regulačním ventilem

13 Ventilátor poháněný vývodovým hřídelem Dbejte vždy na to, abyste měli správné otáčky vývodového hřídele a zabránili tak eventuálnímu ucpání hadic. Dále je třeba dát pozor na směr otáčení vývodového hřídele. Hodnoty nastavení: Pracovní záběr 1-5 m 5-12 m Nastavení otáček 540 ot/min 1000 ot/min 6.3 Hodnoty nastavení (HG) Ventilátor vytváří proud vzduchu, který dopravuje osivo hadicemi k odrážecím talířům. Potřebný tlak a množství vzduchu jsou silně závislé na osivu (druhu a hmotnosti), množství, pracovním záběru a rychlosti. Přesný návod pro správné nastavení ventilátoru tudíž není možný a musí se zjistit pokusně na poli! Obr.: 16 POZOR: Proud vzduchu nesmí být v žádném případě příliš malý, neboť jinak osivo zůstane v hadicích a ucpe je! To s sebou přináší spoustu práce, neboť se hadice pak musí odmontovat a ručně vyprázdnit. Navíc se osivo může v dávkovací jednotce rozemílat! Také příliš silný proud vzduchu může mít negativní dopady na distribuci osiva. Platí hlavní zásada: Jen tolik vzduchu, kolik je třeba, ale přitom co nejméně! Množství vzduchu je omezeno použitým rozptylovaným médiem, které se nesmí při nárazu na rozmetací talíř poškodit a také nesmí odskakovat příliš vysoko, aby neminulo místo ukládání! Otáčky ventilátoru rostou proporcionálně s průtokem oleje.

14 Postup nastavení (HG) Varianta 1 (konstantní čerpadlo nenastavitelné množství oleje) Regulační ventil zcela zašroubujte (- minus) Uveďte ventilátor do provozu (otáčky motoru traktoru jako při práci na poli) Nastavte otáčky ventilátoru regulačním ventilem na řídicím bloku Řídicí blok chrání motor před nadměrnými otáčkami TIP: Hydraulické čerpadlo traktoru musí dodávat dostatek oleje, aby se otáčky ventilátoru nesnížily ani při poklesu otáček motoru traktoru nebo při vykonávání jiných funkcí hydrauliky. Varianta 2 (regulační čerpadlo nebo množství oleje měnitelné na traktoru) Regulační ventil zcela vyšroubujte (+ plus) Regulační ventil na traktoru utáhněte (nastavte množství oleje na NULU) Uveďte ventilátor do provozu a na požadované otáčky (pomalu zvyšujte množství oleje) TIP: Řídicí blok je dimenzován na 80 l/min dodává-li čerpadlo traktoru větší množství oleje, může se systém přehřívat a stejně tak, pokud traktor nemá chlazení oleje. POZOR: Nastavení je platné jen pro použitý traktor. Při připojení jiného traktoru se musí ventilátor znovu seřídit! Správné nastavení je nezbytné, aby se předešlo možným chybám vysévání při poklesu otáček resp. poškození ventilátoru při nadměrných otáčkách! Tabulka nastavení pro regulační ventil: (platí při teplotě oleje cca 50 C) Pracovní záběr 3 m 6 m 12 m Osivo Množství Tlak Otáčky Tlak Otáčky Tlak Otáčky Drobná semena 5 kg/ha 5 bar 1400 ot/min 8 bar 1700 ot/min 10 bar 1650 ot/min Drobná semena 30 kg/ha 15 bar 2900 ot/min 22 bar 3300 ot/min 35 bar 3300 ot/min Velká semena 50 kg/ha 18 bar 2800 ot/min 21 bar 3800 ot/min 39 bar 3800 ot/min Velká semena 100 kg/ha 18 bar 3100 ot/min 19 bar 4300 ot/min 41 bar 4300 ot/min

15 15 TIP: Na hydromotoru je umístěn měřicí proužek. Jestliže vzroste teplota do oblasti stupnice (od 71 C do 110 C), zbarví se stupnice černě. Vyšší teplota než 80 C je nepřípustná! Obr.: Schéma (HG) A = max. délka hadice 1 m Motor IN Motor OUT B = max. délka hadice 1 m P = červeně označené BG3 T = žlutě označené BG4 Zástrčka spojky (bez zásuvky spojky) Obr.: 18

16 Hydraulika (HG) POZOR: Hydraulické zařízení je pod vysokým tlakem! Při záměně přípojek obrácená funkce a/nebo jisté zničení hydromotoru! (např. zvedání/spouštění) nebezpečí nehody! Při připojování hydromotorů je třeba dbát na předepsané připojení hydraulických hadic! Při připojování hydraulických hadic k hydraulice traktoru je třeba dbát na to, aby v hydraulice jak na straně traktoru, tak zařízení nebyl tlak! U hydraulických funkčních spojení mezi traktorem a zařízením by měly být spojovací zástrčky a zásuvky označené, aby byla vyloučena chybná obsluha! Pravidelně kontrolujte hydraulické hadice a při poškození nebo stárnutí je vyměňte! Vyměňovaná vedení musí splňovat technické požadavky výrobce zařízení! Při vyhledávání netěsných míst používejte kvůli nebezpečí poranění vhodné pomůcky! Kapaliny (hydraulický olej) unikající pod vysokým tlakem mohou proniknout kůží a způsobit těžká zranění! Při poranění ihned vyhledejte lékaře! (nebezpečí infekce!) POZOR: Před pracemi na hydraulickém zařízení spusťte zařízení dolů, zbavte systém tlaku a vypněte motor!

17 17 7 Nastavení 7.1 Správný výběr výsevního hřídele Před naplněním zásobníku osivem je třeba vybrat správný výsevní hřídel (hrubý, jemný resp. slepý). Správná volba závisí na povaze osiva a vysévaném množství. Druhy výsevních hřídelů: sériová výbava fb-f hořčice jetel svazenka vratičolistá mikrogranuláty Flex20 obilí hnojiva pohanka Druhy výsevních hřídelů: volitelná výbava f-f tráva obilí řeřicha

18 18 V sériové dodávce secího zařízení jsou 2 kompletně smontované výsevní hřídele 1 výsevní hřídel s jemnými a slepými výsevními koly (Obr.: 19) Obr.: 19 Oblast použití výsevního hřídele Flex20: Obecně pro granulovaná hnojiva, velká množství resp. velká zrna. Např.: travní směsi, žito, ječmen, pšenice, oves apod. Protože výsevní kola Flex jsou ohebná, lze předejít jejich poškození a hodí se i pro extra velké osivo, jako je hrách, fazole, hnojiva apod. Obr.: 20 Oblast použití výsevního hřídele s jemnými zuby: Obecně pro malá množství resp. malá zrna a také pro mikrogranuláty a drobná semena. Např.: řepka, jetel, svazenka vratičolistá, přípravek proti slimákům apod. Obr.: 21 TIP: Pomocí slepých nebo extra jemných výsevních kol lze aplikované množství snížit ještě výrazněji. Dále je možné různé typy výsevních kol kombinovat pro vysévání různě velkých semen/aplikování hnojiv. Příklad výměny poloviny výsevního hřídele fb-f za Flex20: Obr.: 22 Obr.: POZOR: Je třeba zvolit kombinaci výsevních kol tak, aby nastavení výsevního hřídele na řídicím modulu bylo v ideálním případě mezi 20 % a 80 %. Tak bude i při vysévání závislém na rychlosti zaručena dobrá úprava regulace a rovnoměrná doprava osiva i při velmi malých resp. vysokých rychlostech!

19 Demontáž (výměna) výsevního hřídele Při výměně výsevního hřídele je třeba postupovat takto: Zcela vyprázdněte zásobník. Odstraňte boční kryt. Obr.: 24 Vyšroubujte boční upevňovací matice boční krycí desky výsevního hřídele a sejměte krycí desku (Obr.: 25 a 26). Nyní vytáhněte výsevní hřídel. TIP: Jestliže je vytahování výsevního hřídele obtížné, našroubujte na něj krycí desku, abyste ho mohli lépe uchopit. (Obr.: 27) Obr.: 25 Nyní lze do zařízení namontovat jiný výsevní hřídel. (Otáčivým pohybem se dostane šestihran jedné strany výsevního hřídele do ozubeného kola a drážka druhé strany výsevního hřídele na lícované pero motoru) TIP: Výsevní hřídel s vnějším šestihranem již předem vyrovnejte, podle toho, jaká je poloha ozubeného kola na straně pohonu a teprve pak zaveďte. Obr.: 26 Rozmontované díly opět smontujte v obráceném pořadí. Dbejte na opětovné namontování krytu. Otočená krycí deska Obr.: 27

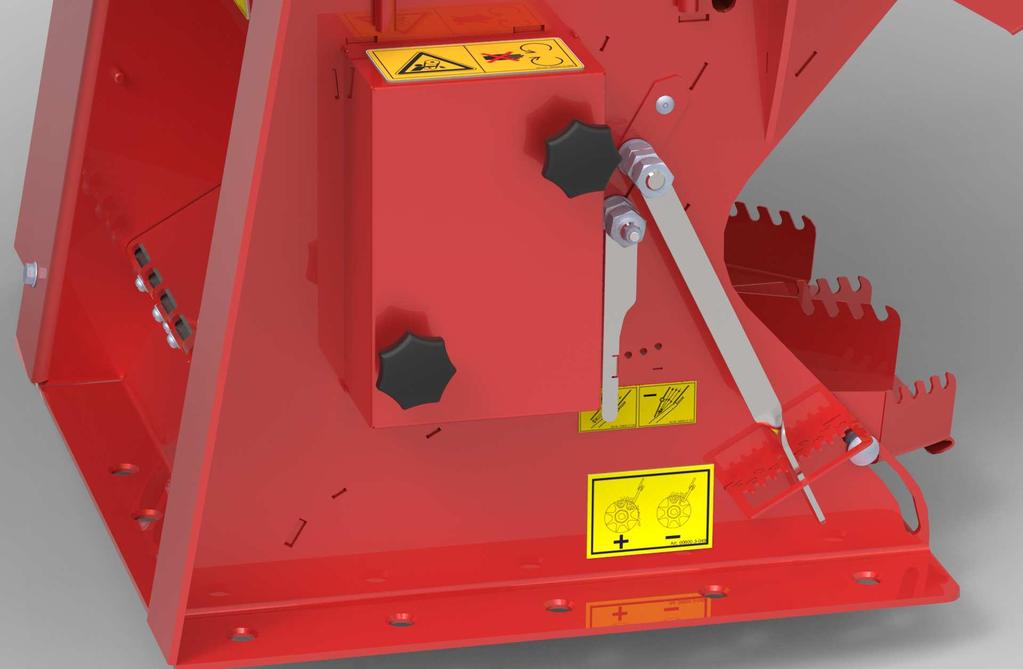

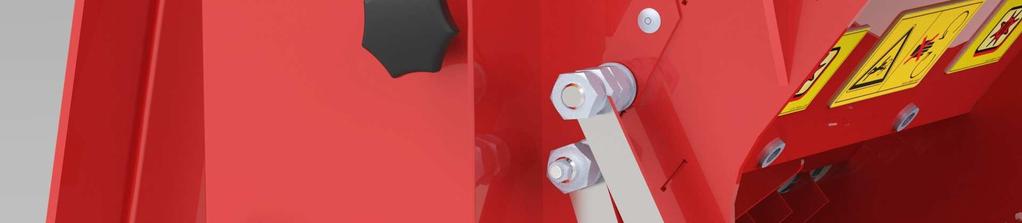

20 Klapka dna (nastavení polohy kartáče) Nad výsevním hřídelem jsou namontovány kartáče. Polohu těchto kartáčů lze měnit pákou na rámu se stupnicí od +4 do -5. Jestliže je kartáč pákou více přitlačován na výsevní hřídel (hodnoty stupnice -1 až -5), nepatrně se zmenšuje vysévané množství. Jestliže se kartáč zvedne (hodnota stupnice +1 až +4), můžete vysévat o něco více osiva. Základní nastavení kartáče je 0. S tímto nastavením byly prováděny zkoušky výsevku pro výsevní tabulky. Obr.: 28 Pomocí kartáče se zařízení zásadně nastavuje na jím vysévané osivo. U jemných semen, která velmi dobře tečou, se musí kartáč většinou nastavit poněkud blíže, tedy minus, a u velkých osiv dále, tedy plus na stupnici. 7.4 Čechrač Použití čechrače je potřebné jen u druhů semen, které mají sklon k vytváření klenby nebo u osiv, která jsou velmi lehká (např. u trav). Čechrač je nuceně poháněn ze strany u hnacích motorů přes ozubené kolo, aby se zamezilo blokování u špatně tekoucích druhů osiv. Obr.: 29

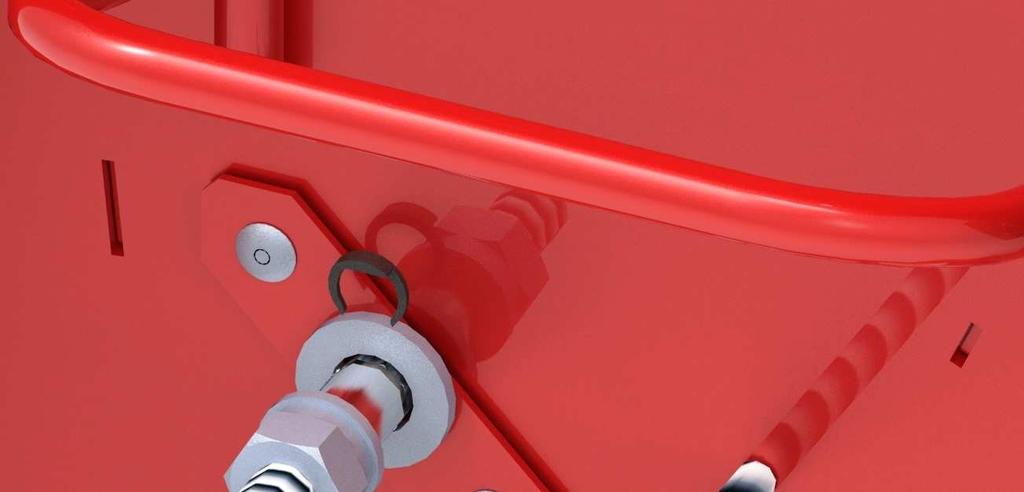

21 21 Není-li čechrač potřebný, lze jej odpojit následujícím způsobem: doraz vedení Obr.: 30 Obr.: 31 Obr.: 32 Odstraňte pojistný kroužek (nachází se na hřídeli, Obr.: 30) a zasuňte hřídel dovnitř. Otáčivým pohybem zasuňte dutý kolík do vedení na straně motoru (hřídel musí jít zasunout až nadoraz k podložce v ocelovém rámu, Obr.: 33) a otočte ho ve směru hodinových ručiček. Hřídel by pak již nemělo být možné vytáhnout bez otočení (Obr.: 32). Ozubené kolo čechrače běží bez přenosu síly. 7.5 Regulační plechy vzduchu Pro každý výsevní hřídel je zde jeden regulační plech vzduchu, s jehož pomocí lze regulovat přívod vzduchu k výsevnímu hřídeli. Přívod vzduchu lze nastavit pomocí otvorového rastru. Čím blíže se páka nachází u skluzu pro zkoušku výsevku, tím méně vzduchu prochází. Obr.: 33 Obr.: 34 Obr.: 34 a 35 ukazují regulační plechy vzduchu v otevřeném stavu, tedy v poloze, kdy se k výsevnímu hřídeli dostává nejvíce vzduchu. Obr.: 35

22 22 Obr.: 35 a 36 ukazuje při pohledu zezadu levou klapku regulace vzduchu v zavřeném stavu, tedy v poloze, kdy se dostává nejméně vzduchu k levému výsevnímu hřídeli. Jestliže se na jedné straně používají krátké svislé hadice, může se vzduchová klapka přivřít, aby bylo na druhé straně více vzduchu. Obr.: 36 Principiálně by ale regulační plechy vzduchu měly být stále otevřené. U osiv s velkými semeny (např. fazole, hrách ) by se měla klapka přivřít, aby se zabránilo poškození výsevního hřídele (zvětší se vzdálenost mezi výsevním hřídelem a regulačními plechy vzduchu). Obr.: 37 TIP: Jestliže je pro celý stroj (oba výsevní hřídele) zapotřebí méně vzduchu, měly by se prostřednictvím řídicího modulu snížit otáčky ventilátoru. TIP: Pro osiva s velkými semeny doporučujeme výsevní kola Flex, neboť jsou ohebná a nemohou prasknout. (viz v části 7.1) 7.6 Snímač výšky naplnění (sériově) Snímač výšky naplnění reaguje, když přestane být zakryt osivem. Je možné ho výškově nastavit, podle toho, jaké množství má být v zásobníku při aktivaci snímače. Je také ještě možné přizpůsobit intenzitu snímače podle daného osiva. Seřizuje se malým šroubem s drážkou vzadu na snímači. Když se snímač propojí, rozsvítí se a Obr.: 38 zásobník je plný. Můžete zkusit zakrýt snímač vpředu rukou a musí se rozsvítit. Tak je možné snadno zkontrolovat, zda snímač funguje a intenzita vyhovuje. Sériově je k dispozici pro každý výsevní hřídel (strana zásobníku) jeden snímač výšky naplnění.

23 Pracovní záběry / výsevní tabulky Secí zařízení je použitelné pro maximální pracovní záběr 6 m (s elektrickým ventilátorem) a s HG 300 M1 (hydraulickým ventilátorem) až 12 m. Vysévané množství závisí na otáčkách výsevního hřídele a pojezdové rychlosti při provozu snímače. Pro stanovení požadovaného aplikovaného množství byste měli před zahájením práce provést zkoušku výsevku. Výsevní tabulky ukazují vysévané množství pro jednotlivé druhy semen v kilogramech za minutu (= vyseté množství při zkoušce výsevku) pro jeden výsevní hřídel. POZOR: Tyto tabulky můžete použít jako orientační hodnoty, nelze je však použít všude stejně, neboť roli hraje řada faktorů, resp. může docházet k velkým změnám (jako např.: hmotnost tisíce semen, vlhkost semen, změny v tekutosti apod.). Vysévané množství se počítá podle následujícího vzorce: Požadované aplikované množství [kg/ha] pojezdová 600 rychlost [km/h] pracovní záber [m] = Hmotnost [kg/min] Příklad: 5[kg/ha] 12[km/h] 12[m] = 1,2[kg/min] 600 TIP: Výsevní tabulky s dalšími osivy naleznete na naší domovské stránce TIP: Následující výsevní tabulky jsou spočítané jen pro 8 vývodů.

24 24 Tráva Pšenice Ječmen Ředkev Grass Wheat Barley Radish Herbe Blé Orge Radish Lolium perenne Triticum Hordeum Raphanus raphanistrum Množství kg/min kg/min Množství kg/min kg/min Množství kg/min kg/min Množství kg/min kg/min Výsevní hřídel f-f Flex20 Výsevní hřídel f-f Flex20 Výsevní hřídel f-f Flex20 Výsevní hřídel f-f Flex20 2 0,03 0,14 2 0,07 0,34 2 0,09 0,27 2 0,12 0,33 5 0,11 0,31 5 0,08 0,58 5 0,24 0,44 5 0,31 0, ,25 0, ,10 0, ,49 0, ,64 1, ,38 0, ,12 1, ,74 0, ,96 1, ,52 1, ,14 1, ,98 1, ,28 1, ,65 1, ,16 2, ,23 1, ,60 2, ,69 1, ,79 2, ,48 1, , ,74 1, ,43 2, ,72 2, , ,78 2, ,06 3, ,97 2, , ,82 2, ,69 3, ,22 2, ,86 2, ,32 4, ,47 2, ,91 3, ,48 4, ,51 3, ,97 3, ,64 4, ,56 3, ,02 3, ,81 5, ,61 4, ,07 3, ,97 5, ,66 4, ,12 4, ,13 6, ,71 5, ,17 4, ,29 6, ,76 5, ,22 4, ,46 7, ,81 6, ,27 5, ,62 7, ,86 6, ,34 5, ,93 7, ,90 6, ,41 5, ,24 8, ,95 7,37 100

25 25 Vikev Pohanka Lupina modrá Zelené žito Vetch Buckwheat Blue Lupine Green Rye Vesce Blé Noir Lupin Bleu Seigle Vert Vicia Fagopyrum Lupinus angustifolius Secale cereale Množství kg/min kg/min Množství kg/min kg/min Množství kg/min Množství kg/min Výsevní hřídel fb-f f-f Výsevní hřídel f-f Flex20 Výsevní hřídel Flex20 Výsevní hřídel Flex20 2 0,76 1,69 2 0,05 0,27 2 0,21 2 0,23 5 1,42 1,95 5 0,20 0,50 5 0,56 5 0, ,51 2, ,45 0, , , ,61 2, ,71 1, , , ,71 3, ,96 1, , , ,81 3, ,22 2, , , ,43 2, , , ,65 2, , , ,87 3, , , ,09 3, , , ,31 3, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,05

26 26 Ovess Hořčice Vojtěška Jetel červený Oat Mustard Alfalfa Red Clover Avoine Moutarde Luzerne Trèfle Rouge Avena Sinapis Alba Medicago Sativa Trifolium Množství kg/min kg/min Množství kg/min kg/min Množství kg/min kg/min Množství kg/min kg/min Výsevní hřídel fb-f Flex20 Výsevní hřídel fb-f f-f Výsevní hřídel fb-f f-f Výsevní hřídel fb-f f-f 2 0,01 0,08 2 0,04 0,17 2 0,10 0,15 2 0,04 0,28 5 0,02 0,23 5 0,15 0,38 5 0,21 0,35 5 0,15 0, ,04 0, ,33 0, ,40 0, ,33 1, ,06 0, ,5 1, ,60 1, ,51 2, ,07 1, ,68 1, ,79 1, ,70 2, ,09 1, ,86 1, ,98 1, ,88 3, ,12 1, ,00 2, ,15 2, ,06 3, ,14 1, ,15 2, ,32 2, ,23 3, ,17 2, ,29 2, ,49 2, ,41 3, ,19 2, ,43 3, ,65 3, ,58 3, ,22 2, ,58 3, ,82 3, ,76 3, ,23 2, ,65 3, ,86 3, ,82 4, ,24 2, ,72 3, ,90 3, ,87 4, ,25 3, ,79 3, ,93 3, ,93 4, ,26 3, ,86 4, ,97 4, ,98 4, ,27 3, ,93 4, ,01 4, ,04 4, ,27 3, ,00 4, ,04 4, ,09 4, ,27 4, ,07 4, ,08 4, ,15 4, ,27 4, ,14 4, ,12 4, ,20 4, ,28 4, ,31 5, ,24 5, ,33 5, ,31 5, ,48 5, ,36 5, ,46 5,47

27 27 Svazenka vratičolistá Řepka Hrách Bob obecný Phacelia Rape Pea Fieldbean Phacélie Colza Pois Féveroles Phacelia tanacetifolia Brassica Napus Pisum sativum Macrotyloma uniflorum Množství kg/min kg/min Množství kg/min Množství kg/min Množství kg/min Výsevní hřídel fb-f f-f Výsevní hřídel fb-f Výsevní hřídel Flex20 Výsevní hřídel Flex20 2 0,14 0,17 2 0,12 2 0,46 2 0,46 5 0,31 0,39 5 0,22 5 0,68 5 0, ,61 0, , , , ,90 1, , , , ,19 1, , , , ,49 1, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,11

28 28 Chia WHITE Florex DC 37 volné PHYSIOSTART Force Množství kg/min Množství kg/min Množství kg/min Množství kg/min kg/min Množství kg/min Výsevní hřídel fb-f Výsevní hřídel fb-f Výsevní hřídel Flex20 Výsevní hřídel fb-f Flex20 Výsevní hřídel fb-f 2 0,05 2 0,00 2 0,62 2 0,21 0,61 2 0,12 5 0,12 5 0,08 5 0,93 5 0,30 0,93 5 0, , , , ,46 1, , , , , ,62 1, , , , , ,78 2, , , , , ,94 3, , , , ,10 3, , , , ,25 4, , , , ,41 4, , , , ,57 5, , , , ,73 5, , , , ,89 6, , , , ,05 6, , , , ,20 7, , , , ,36 7, , , , ,52 8, , , , ,65 8, , , , ,72 9, , , , ,79 9, , , , ,87 9, , , , ,99 10, ,35

29 Zkouška výsevku / regulace vysévaného množství Pro stanovení požadovaného aplikovaného množství byste měli provést zkoušku výsevku. Při provádění zkoušky výsevku postupujte takto: 1. Odstraňte kryt výsevního hřídele, který se nachází pod ventilátorem nad rozdělovacími plechy (Obr.: 39). 2. Nasaďte na secí zařízení plech pro zkoušku výsevku a zafixujte na rámu šroubem s hvězdicovou rukojetí (Obr.: 40). 3. Při zkouškách výsevku použijte k zachycení osiva pytel nebo jinou nádobu. Obr.: Spusťte nyní na řídicím modulu zkoušku výsevku pro požadovaný výsevní hřídel (viz také návod k obsluze řídicího modulu 5.7). K tomu zadejte hodnoty, které řídicí modul požaduje, až se dostanete k bodu Zahájení zkoušky výsevku. 5. Zkouška výsevku nyní probíhá automaticky a osivo sjíždí beze ztrát po plechu pro zkoušku výsevku. Obr.: Nyní musíte vyseté a zachycené osivo zvážit. 7. Zadejte zvážené množství do řídicího modulu. V případě, že zvážené množství odpovídá vypočítanému množství, je zkouška výsevku dokončená a hotová. Jinak budete vyzývání k opakování zkoušky výsevku, dokud není dosaženo požadovaného množství. 8. Také ještě můžete poněkud přizpůsobit vysévané množství pomoci klapky dna (viz 6.3 Klapka dna (nastavení polohy kartáče)). 9. Po zahájení práce byste měli vysévání na poli zkontrolovat. Zejména pojezdová rychlost, vysévané množství a rozmístění odrážecích plechů je třeba kontrolovat. 10. Doporučujeme po cca 1 ha vyseté plochy zkoušku výsevku zopakovat.

30 Nasazení na poli Když začnete sít, postupujte následovně: Nastartujte traktor. Zapněte řídicí modul tlačítkem On/Off. Spusťte ventilátor: - u elektr. ventilátoru: tlačítkem ventilátor - u hydr. ventilátoru: hydraulickou řídicí jednotkou traktoru - u ventilátoru poháněném vývodovým hřídelem: vývodovým hřídelem traktoru Aby se zahájila doprava osiva, stiskněte tlačítko výsevní hřídel pro zapnutí převodového motoru. POZOR: Následující dva body odpadají, když pracujete se snímačem zdvihacího ústrojí (7pólový konektor, snímač zdvihacího ústrojí horního táhla/podvozku). Během otáčení na souvrati stiskněte jen tlačítko výsevní hřídel, dokud nezhasne zelená LED. Po skončení práce vypněte nejdříve výsevní hřídel, poté ventilátor a nakonec celý řídicí modul tlačítkem On/Off. Při práci na poli dodržujte následující body: Ventilátor má být při práci na poli vždy zapnutý. Zkontrolujte požadované vysévané množství. Zkontrolujte rovnoměrné rozmístění (vzdálenost) odrážecích plechů. Zkontrolujte výšku odrážecích plechů: vzdálenost nad zemí cca 40 cm. Úhel odrážecích plechů: upevňovací deska pro odrážecí plechy namontovaná v poloze cca 90 (v pravém úhlu) k zemi. Hadice pro vedení osiva mají být na pracovním stroji vedeny s mírným sklonem dolů resp. vodorovně. Víko zásobníku musí být těsně uzavřené.

31 Vyprázdnění zásobníku K zajištění úplného vyprázdnění musíte odstranit kryt výsevního hřídele (Obr. 41), který se nachází pod ventilátorem. Potom vysuňte skluz pro zkoušku výsevku nahoru, aby zasahoval pod výsevní hřídel a zafixujte ho na rámu šroubem s hvězdicovou rukojetí (Obr.: 42). Poté aktivujte v řídicím modulu bod menu Vyprázdnit. U tohoto bodu menu se výsevní hřídel začne automaticky otáčet, jakmile vyberete požadovaný výsevní hřídel. Nyní nechte výsevní hřídel běžet tak dlouho, až je zásobník zcela prázdný a výsevní kola již nedopravují žádné osivo. Obr.: 41 Obr.: 42

32 32 8 Údržba a ošetřování 8.1 Všeobecné informace Aby se zařízení i po delší době provozu udrželo v dobrém stavu, měli byste se řídit dále uvedenými pokyny: V příloze Pro vaši bezpečnost naleznete základní bezpečnostní předpisy pro údržbu. Originální díly a příslušenství jsou speciálně koncipovány pro stroje resp. zařízení. Výslovně upozorňujeme na to, že námi nedodané originální díly a příslušenství nejsou námi prověřeny a schváleny. Vestavba a/nebo použití takových produktů může tudíž podle okolností změnit nebo ovlivnit konstrukčně stanovené vlastnosti vašeho zařízení. Za škody vzniklé použitím neoriginálních dílů a příslušenství, je ručení výrobce vyloučeno. Svévolné změny, jakož i použití konstrukčních a nástavbových dílů na strojích vylučují ručení výrobce. Všechny šroubové spoje dotáhněte nejpozději po 3 hodinách a znovu po cca 20 hodinách provozu a později je pravidelně kontrolujte. (Uvolněné šrouby mohou způsobit značné následné škody, na které se nevztahuje záruka.) POZOR: Do zásobníku nebo do zařízení se nesmí dostat žádná voda! Uvnitř se smí zařízení vyfoukat jen stlačeným vzduchem! Při čištění pod příliš vysokým tlakem může dojít k poškození laku. Během zimního období chraňte zařízení před korozí ekologickým prostředkem. Odstavte zařízení tak, aby bylo chráněné před povětrnostní vlivy. K čištění zařízení nepoužívejte vodu. Doporučuje se čistit zařízení stlačeným vzduchem. 8.2 Umístění typového štítku Typový štítek se nachází na ocelovém rámu u držadla nad krytem motoru na levé straně. Při dotazech nebo v případě záruky nám sdělte vždy výrobní číslo vašeho stroje. Obr.: 43

33 33 9 Technické údaje Označení PS 300 M1 D TWIN Objem zásobníku 150/150 l Hmotnost 100 kg Rozměry (V x Š x H, v cm) 110 x 77 x 100 Doporučená šířka rozptylu: Max. šířka rozptylu (elektr. ventilátor): Max. šířka rozptylu (hydr. ventilátor): Max. šířka rozptylu (ventilátor poháněný výv. hřídelem): 1-6 m (s 8 vývody) 6 m (s 8 vývody) až 12 m (s 16 vývody) až 12 m (s 16 vývody) Elektrické napájení: Spotřeba proudu elektr. ventilátoru: Kategorie závěsu: Hydraulický přívod s HG Max. tlak: Max. množství oleje: Hmotnost: Délka hydraulických hadic: Rozměry (V x Š x H): 12 V, 40 A 25 A při spuštění Kat. I III (jen s tříbodovým držákem jako příslušenstvím) 150 bar 38 l/min 20 kg vedení nádrže 6 m tlakové vedení 6 m vedení motoru max. 1 m 270 x 460 x 400 mm Vrtací šablona protidesky všech PS: Jednotky v mm Obr.: 44 Opěrná plocha musí mít minimální rozměry 413 x 461 mm!

34 34 10 Plán připojení

35 35 Pin zástrčky (Plug- Pin) Přístrojový kabel PS Twin MCP (Machine cable PS Twin MCP) 2,5 mm² / červenomodrá (red-blue) 2,5 mm² / červenomodrá (red-blue) 2,5 mm² / červenočerná (red-black) 2,5 mm² / červenočerná (red-black) 2,5 mm² / červenožlutá (red-yellow) 2,5 mm² / černo-žlutá (black-yellow) 2,5mm² / červenozelená (red-green) 2,5 mm² / černozelená (black-green) 1 mm² / červená (red) 49 1 mm² / černá (black) ,5 mm² / bílo-žlutá (white-yellow) 0,5 mm² / bílo-zelená (white-green) 0,5 mm² / modrožlutá (blue-yellow) Ventilátor (Fan) 2,5 mm² / červená (red) 2,5 mm² / modrá (blue) 2,5 mm² / černá (black) 2,5 mm² / hnědá (brown) Motor výsevního hřídele I [SW I] (Sowing shaft motor I) 1,5 mm² / černá (black) 1,5 mm² / červená (red) Motor výsevního hřídele I [SW II] (Sowing shaft motor I) 1,5 mm² / červená (red) 1,5 mm² / černá (black) Snímač výšky naplnění I [FS I] (Fill level sensor I) 0,75 mm² / hnědá (brown) 0,75 mm² / modrá (blue) 0,75 mm² / bílá (white) Snímač výšky naplnění II [FS II] (Fill level sensor II) 0,75 mm² / hnědá (brown) 0,75 mm² / modrá (blue) 0,75 mm² / bílá (white) Tlakový spínač [DS] (Pressure switch) 1,5 mm² / modrá (blue) 1,5 mm² / hnědá (brown) Spínač zkoušky výsevku [AS] (Calibration button) 0,75 mm² / černá (black) 0,75 mm² / hnědá (brown)

36 36 11 Příslušenství Montážní sada KIT PS pro tříbodový závěs S tříbodovým držákem můžete zavěsit PS 120/200/300/500 M1, PS 500 M2 na tříbodový závěs KAT 1 KAT 3. Součást dodávky: 1 tříbodový držák Objednací číslo: č. zboží: Obr.: 45

37 37 12 Můj nápad Zařízení PS 300 M1 D TWIN bylo dlouho vyvíjeno a testováno. Od prvního nápadu do sériové výroby uplynulo mnoho času. Bylo zapotřebí velkého zapojení jednotlivých zaměstnanců a celého vývojového týmu. Spolupracujeme se zkušebními středisky a specialisty z praxe. Přesto nejcennější zkušenosti poskytuje praxe. Naše heslo: Inspirováno zemědělci a realizováno profesionály Proto jste i VY nejdůležitější osoba při vývoji zemědělského stroje pro nasazení v praxi. Bez toho, že bychom poslouchali vaše názory, vaše zkušenosti, vaše nadšení, vaše přání a také vaše trápení a brali je vážně, není možný další vývoj a stálé zdokonalování našich strojů. Dáváme vám nyní příležitost, abyste se efektivně podíleli na vývoji a zdokonalování našich strojů. Napište nám, jaké pozitivní a negativní zkušenosti se strojem máte. Posílejte nám zlepšovací návrhy a přání! Udělejte fotky nebo náčrtky rukou, jsme otevřeni informacím v jakékoli formě a jsme za ně vděční. Posílejte tyto informace na meineidee@apv.at, faxujte je na +43/(0)2913/8002, nebo pošlete dopis na naši adresu. Heslo: Můj nápad. Informace se dostávají přímo do našeho konstrukčního oddělení, kde o nich diskutujeme a přihlížíme k nim. Nezapomeňte prosím uvést sériové číslo vašeho stroje. Mějte prosím pochopení, že nemůžeme zlepšovací návrhy přijímat telefonicky, protože je to organizačně příliš náročné. Pokud si přesto přejete osobní kontakt, můžete sdělit své zkušenosti našim pracovníkům odbytu na veletrzích a polních dnech. Při naléhavých problémech jsme vám přirozeně k dispozici kdykoli. Zavolejte nám prosím, nebo pošlete váš dotaz našim smluvním partnerům ve vašem okolí. Dobré nápady jsou pro nás důležité a proto je také odměňujeme. Pokud bude některý z vašich nápadů zrealizován, jako poděkování od nás obdržíte uznání. Předem vám děkuji za vaše konstruktivní podněty a zůstávám s přátelskými pozdravy Ing. Gregor Witzmann, MSc Vývoj/Engineering

38 38 13 Bezpečnostní upozornění Pro vaši bezpečnost Tato příloha k návodu k obsluze obsahuje všeobecná pravidla chování pro správné používání zařízení a bezpečnostně technické pokyny, které byste kvůli vaší osobní ochraně bezpodmínečně respektovat. Výčet je velmi obsáhlý, řada upozornění se netýká výhradně dodaného zařízení. Souhrn upozornění vám ale často připomíná bezpečnostní pravidla, která při denním používání strojů a zařízení nevědomky opomíjíte Správné používání Zařízení je zkonstruováno výhradně pro běžné používání při zemědělských pracích (správné používání). Jakékoli jiné použití nad tento rámec je považováno za nesprávné. Za škody z toho plynoucí výrobce neručí; riziko zde nese výhradně uživatel. Ke správnému používání patří také dodržování výrobcem předepsaných podmínek pro provoz, údržbu a opravy. Zařízení smí používat, udržovat a opravovat jen osoby, které jsou s ním obeznámeny a jsou poučeny o nebezpečích. Předejte všechna bezpečnostní upozornění také ostatním uživatelům. Musí se dodržovat příslušné předpisy úrazové prevence, a také ostatní všeobecně uznávaná bezpečnostně-technická, pracovně-medicínská pravidla a pravidla silničního provozu. Svévolné změny zařízení vylučují ručení výrobce za škody z toho plynoucí.

39 Všeobecná bezpečnostně-technická upozornění a předpisy úrazové prevence Před každým uvedením do provozu zkontrolujte dopravní a provozní bezpečnost zařízení a traktoru (jako jsou lomy, trhliny, odřená místa, netěsnosti, uvolněné šrouby a šroubení, vibrace a podezřelé zvuky). Dodržujte všeobecně platné bezpečnostní předpisy a předpisy úrazové prevence! Při opravách nebo údržbových pracích používejte dodatečné osvětlení (např. ruční svítilnu)! Výstražné a informační štítky umístěné na zařízení obsahují důležité informace pro bezpečný provoz; jejich dodržování slouží pro vaši bezpečnost! Při používání veřejných komunikací dodržujte příslušné předpisy! Před začátkem práce se seznamte se všemi zařízeními a ovládacími prvky a jejich funkcí. Při pracovním nasazení je už příliš pozdě! Nastavení rozptylovaného množství smí provádět jen vyškolené osoby přesně podle návodu k obsluze! Uživatel by měl mít těsně přiléhavý oděv! Nepoužívejte volné oblečení! Používejte bezpečnostní obuv s protiskluznou podrážkou! Udržujte stroj v čistotě jako prevenci proti požáru. Dále doporučujeme připevnit na traktor hasicí přístroj. Zařízení čistěte pravidelně stlačeným vzduchem! Před rozjetím a uvedením do provozu zkontrolujte blízké okolí! (Děti!) Dbejte na dostatečný výhled! Spolujízda při práci a přeprava na pracovním zařízení není dovolena! Zařízení předpisově připojte a upevněte jen na předepsané upevňovací prvky! Při připojování a odpojování zařízení od traktoru buďte zvláště opatrní! Používejte jen samojistné upevnění (matice) a vysoce pevné šrouby. Při montáži, obsluze a údržbě/plnění dbejte na stabilitu traktoru a zařízení. V závislosti na stroji pro zpracování půdy, na němž je secí zařízení namontované, použijte výstupní pomůcku podle EN a podle návodu k obsluze. Při montáži zařízení proveďte pečlivé připojení k přípojkám hydrauliky traktoru podle návodu k obsluze. Závaží vždy předpisově upevněte na upevňovací body k tomu určené! Dodržujte povolené zatížení náprav, celkovou hmotnost a rozměry při přepravě! Zkontrolujte a namontujte vybavení pro přepravu, jako např. osvětlení, výstražná zařízení a popř. ochranná zařízení! Uvolňovací části pro rychlospojky musí volně viset a nesmí v dolní poloze způsobit samovolné uvolnění! Během jízdy nikdy neopouštějte stanoviště řidiče! Na jízdní chování, schopnost zatáčení a brzdění mají také vliv nasazená nebo připojená zařízení a balastní závaží. Dávejte proto pozor na dostatečnou schopnost zatáčení a brzdění! Při projíždění zatáček zohledněte široké vyložení a/nebo setrvačnost zařízení! Zařízení uvádějte do provozu, jen když jsou nasazená a v ochranné poloze všechna ochranná zařízení! Je zakázaný pobyt v pracovní oblasti! Nezdržujte se v dosahu otáčení a vyklápění zařízení!

40 40 Hydraulický sklopný rám smíte ovládat jen tehdy, nezdržují-li se žádné osoby v dosahu vyklápění. U poháněných součástí (např. hydraulicky) se vyskytují místa, kde může dojít ke stlačení nebo střihu! U zařízení s ručním sklápěním dbejte vždy na vlastní stabilitu! U zařízení s vysokou pojezdovou rychlostí a nástroji poháněnými kontaktem s půdou: po vyzvednutí nebezpečí od dobíhajících setrvačných hmot! Nepřibližujte se, dokud nejsou zcela v klidu! Před opuštěním traktoru spusťte zařízení na zem, vypněte motor a vytáhněte klíček ze zapalování! Mezi traktorem a zařízením se nesmí nikdo zdržovat, aniž by bylo vozidlo zajištěné proti rozjetí parkovací brzdou a/nebo zakládacími klíny! Složené rámy a zvedací zařízení v přepravní poloze zajistěte! Nosná ramena pěchu před jízdou po silnici složte a aretujte! Znamenáky v přepravní poloze uzamkněte! Při plnění zásobníku přípravkem proti slimákům a podobnými jedovatými preparáty se má naplnit jen tolik, kolik je krátkodobě třeba. Při plnění se musí nosit ochranný oděv, ochranné rukavice a ochrana obličeje a očí. Uposlechněte výstražné pokyny výrobce uvedené na obalu. Osivo použité ve vašem secím zařízení může být jedovaté! Nikdy nedopusťte, aby se vaše ruce, části oděvu apod., dostaly do prostoru rotujících součástí! Udržujte odstup od zapnutého stroje! Nikdy se nedívejte do rozmetacího kuželu! Zbytky produktu by se měly vrátit do originálního obalu. Zbytky se nesmí dostat nekontrolovaně do životního prostředí. Negativní vliv schválených prostředků na ochranu rostlin na použité materiály není znám. Opravářské, údržbové a čisticí práce a odstraňování funkčních poruch se musí provádět zásadně při vypnutém pohonu a zastaveném motoru traktoru! Při montáži rozptylového zařízení jej musí provozovatel kovově propojit s traktorem nebo vozidlem a popř. použít ukostřovací pásek. Nikdy se nedívejte do radarového snímače! V návodu k obsluze se vyžaduje použití výměnných kloubových hřídelů včetně krytů se značkou CE! Některé díly jsou opatřeny nálepkou s upozorněním na vysokou teplotu. Při práci na těchto dílech noste ochranné rukavice, pokud je zvýšená teplota jejich povrchu. Zajistěte, aby se na hydromotoru neusazovala vrstva prachu. Čistěte ho. Zařízení vykazuje následující maximální hodnoty emisí hluku: - Emisní hladina akustického tlaku LPA= max. 103 db - Hladina akustického výkonu LWA= max. 109 db na základě EN ISO 3746:2005 Nejistota měření činí cca +/- 2 db Při práci se zařízením se musí nosit ochrana sluchu. Pokud možno by se neměly volit příliš vysoké otáčky ventilátoru.

41 Připojená zařízení Před připojováním a odpojováním zařízení z tříbodového závěsu uveďte ovládací zařízení do polohy, kdy je vyloučeno neúmyslné zvedání nebo spouštění! U tříbodového zavěšení musí odpovídat kategorie připojení u traktoru a zařízení nebo se musí upravit! V prostoru tříbodového závěsu hrozí nebezpečí zranění v místech možného stlačení a střihu! Při ovládání vnější obslužné jednotky tříbodového závěsu nevstupujte mezi traktor a zařízení! Je-li zařízení v přepravní poloze, dbejte na dostatečnou stranovou aretaci tříbodového závěsu traktoru! Při jízdě po silnici se zvednutým zařízením musí být ovládací páka zajištěná proti spuštění! 13.4 Údržba Opravářské, údržbové a čisticí práce a odstraňování funkčních poruch provádějte zásadně při vypnutém pohonu a zastaveném motoru traktoru! Vytáhněte klíček ze zapalování! Odpojte zařízení! Pravidelně kontrolujte pevné utažení matic a šroubů a případně je dotáhněte! Při údržbových pracích na zvednutém zařízení proveďte vždy zajištění vhodnými podpěrnými prvky! Při výměně pracovních nástrojů s břity používejte vždy vhodné nářadí a rukavice! Oleje, mazací tuky a filtry řádně zlikvidujte! Před pracemi na elektrické soustavě vždy vypněte přívod proudu! Při svařování elektrickým obloukem na traktoru a připojených zařízeních odpojte kabel od alternátoru a baterie! Náhradní díly musí splňovat přinejmenším technické požadavky stanovené výrobcem zařízení! Originální díly je splňují! Nepoužívejte k čištění zařízení vodu. Doporučuje se čistit zařízení stlačeným vzduchem. POZOR: Tiskové chyby vyhrazeny, všechny údaje jsou bez záruky.

42 42 14 Bezpečnostní štítky Věnujte prosím pozornost těmto nálepkám na zařízení! Upozorňují vás na zvláštní nebezpečí! Před uvedením do provozu si přečtěte a dodržujte tento návod k obsluze! Nestůjte na stroji během jízdy! Před údržbovými pracemi bezpodmínečně vypněte motor a vytáhněte klíček! Nikdy nesahejte do míst s nebezpečím stlačení, dokud se zde mohou díly pohybovat! Při připojování stroje a ovládání hydrauliky nesmí nikdo stát mezi stroji! Pozor při unikající kapalině pod vysokým tlakem! Řiďte se pokyny v návodu k obsluze!

43 43 Nestoupejte na otáčející se díly; používejte určená stupátka! Nebezpečí odmršťovaných dílů; udržujte bezpečnou vzdálenost! Změna polohy kartáče (funkce/způsob práce)! Udržujte dostatečný odstup od otáčejících se částí stroje!

44 44 Při běžícím motoru nikdy neotvírejte a nesnímejte ochranné kryty! Udržujte dostatečný odstup od horkých povrchů! Používejte ochranu sluchu!! WARNING Moving parts can crush and cut. Keep hands clear. Do not operate with guard removed. Nesahejte do otáčejících se dílů. Při manipulaci vypněte stroj a odpojte napájení! Nebezpečí zranění u otáčejících se dílů. Pracujte jen s nasazenými ochrannými kryty! Horké povrchy! Nedotýkejte se!

45 45 15 Poznámky

46 46

47 47
