PŘEHLED VÝROBKŮ GEZE PRO DVEŘNÍ, OKENNÍ A BEZPEČNOSTNÍ TECHNIKU BEWEGUNG MIT SYSTEM

Transkript

1 PŘEHLED VÝROBKŮ GEZE PŘEHLED VÝROBKŮ GEZE PRO DVEŘNÍ, OKENNÍ A BEZPEČNOSTNÍ TECHNIKU BEWEGUNG MIT SYSTEM

2

3 GEZE PŘEHLED VÝROBKŮ OBSAH GEZE - tradice inovace 4 GEZE řešení objektů 6 Přehled výrobků GEZE 8 Dveřní technika Dveřní zavírače s horní montáží s kluznou lištou 10 Dveřní zavírače s horní montáží s ramínkem 12 Integrované dveřní zavírače - Boxer 14 Podlahové zavírače dveří 16 Vozíkové posuvné systémy kování 18 Automatické dveřní systémy Systémy otočných dveří 20 Systémy posuvných, teleskopických a skládacích dveří 22 Systémy kruhových a obloukových posuvných dveří 24 Karuselové dveřní systémy 26 Ovládací prvky a senzorika 28 Zařízení pro odtah kouře a tepla (RWA) a okenní technika Systémy otevíračů nadsvětlíků 30 Systémy klikového otočného a sklápěcího kování 32 Řetězové pohony 34 Vřetenové pohony 36 Zamykací pohony 38 Systémy otvírání a zamykání 40 Elektromagnetický systém zařízení pro odvod kouře a tepla (RWA) 42 Elektrické lineární pohony 44 Nůžkové pohony 46 Systémy přívodu vzduchu 48 RWA Centrály 50 Bezpečnostní technika Systémy záchranných cest 52 Systémy kontroly přístupu 54 Panikové zámky a hrazdy (IQ locks) 56 Elektrické dveřní otvírače (IQ estrike) 58 Skleněné systémy Manuální posuvné stěny (MSW) 60 Integrované celoskleněné systémy (IGG) 62 Systém Pendulo 64 Systémy kování na sklo (Patch Fittings) 66 Přehled výrobků GEZE 3

4 GEZE PŘEHLED VÝROBKŮ GEZE - Tradice inovace Kvalita made in Germany Společnost GEZE GmbH patří k celosvětově nejúspěšnějším prodejcům konstrukčních systémů pro dveřní, okenní a bezpečnostní techniku. Tato společnost, která byla založena v roce 1863 ve Stuttgartu, vyvíjí, vyrábí a prodává jako jeden z lídrů na trhu v oblasti inovací a designu špičkovou technologii, která ve výrazné míře ovlivnila techniku řízení budov. Vývoj probíhá nepřetržitě ve vlastním technologickém centru. GEZE znamená kvalitu made in Germany. Na celém světě. Proto se výrobky společnosti GEZE vyrábějí a instalují všude dle standardů německé kvality. Pečeť kvality však znamená více: V případě společnosti GEZE to potvrzuje systematické podporování inovací a orientace na budoucnost. A to nejen po technické stránce, ale i v oblasti inteligentní funkčnosti, stálosti a jedinečného vzhledu. Výrobky GEZE a systémová řešení podléhají neustálé vlastní a externí kontrole a mají různá mezinárodně uznávaná povolení, certifikáty a zkušební značky, které jim byly uděleny národními a mezinárodními instituty. Ty garantují vysokou kvalitu GEZE nejen pro Německo, ale i po celém světě. Lokálně a globálně zároveň Už od roku 1959 se nachází centrála společnosti GEZE v Leonbergu u Stuttgartu. Ve vlastním technologickém centru a moderních výrobních zařízeních aplikuje více než 900 pracovníků a pracovnic s vysokou kvalifikací své vědomosti a schopnosti. Využívají propojení celého knowhow, aby mohli poskytovat inovativní a ukázkové výrobky. Leonberg a Německo zůstanou i v budoucnosti centrálními středisky vývoje a výroby. Abychom mohli dodávat naše výrobky zákazníkům po celém světě co nejrychleji, vyrábí GEZE dodatečně i v Číně a Srbsku. Se 31 dceřinými společnostmi a celoplošnou sítí reprezentačních středisek má společnost GEZE zastoupení téměř na celém světě. Střediska GEZE Asie-Pacifik, Benelux, Brazílie, Čína, Německo, Francie, Pyreneje, Indie, Itálie, Chorvatsko, Střední východ, Rakousko, Polsko, Rumunsko, Rusko, Švýcarsko, Srbsko, Skandinávie, Slovinsko, Jižní Afrika, Česká republika, Turecko, Ukrajina, Maďarsko a Spojené království 4 Přehled výrobků GEZE

5 GEZE PŘEHLED VÝROBKŮ Bezbariérovost, bezpečnost, komfort a design Ať už v domovech pro seniory nebo zařízeních pro postižené, nemocnicích nebo letištích - téma bezbariérovosti je neodmyslitelné ve spojení s veřejnými budovami. Současně jsou v objektech, kde se nachází hodně lidí, nezbytné spolehlivé bezpečnostní systémy na ochranu osob a protipožární ochranu. GEZE realizuje bezbariérová a komfortní řešení v kombinaci s individuálními bezpečnostními řešeními. A to pomocí systémového řešení, protože různé komponenty GEZE lze podle potřeby vzájemně kombinovat. Kromě bezpečnosti a komfortu hraje důležitou roli pro architekty a projektanty i vzhled používané techniky. Společnost GEZE se snaží neustále přizpůsobovat přání nenápadného, minimalistického designu pomocí nově vyvinutých komponentů - vždy s cílem integrovat inteligentní techniku s dokonalým tvarem decentně do budovy. UDRŽITELNOST Už dlouho se společnost GEZE orientuje na dlouhodobá řešení. Jako rodinný podnik se orientujeme na dosažení trvalých výnosů místo krátkodobé maximalizace zisku. Abychom zajistili naše inovace, plynule se orientujeme na další vzdělávání našich zaměstnanců. Jsou základem pro dlouhodobý úspěch společnosti, který udržuje existující pracovní místa a vytváří po celém světě nová. Globální činnost společnosti znamená i globální zodpovědnost. Neustálé ekologické zdokonalování našich výrobků a výrobních zařízení, jakož i zodpovědná manipulace s přírodními zdroji je naší nejvyšší prioritou. Od vývoje přes výrobu až po odbyt produktu pracuje společnost GEZE podle nejmodernějších ekologických standardů. Náš systém managementu kvality je certifikovaný podle ISO Kromě toho splňují výrobky GEZE kritéria DGNB a LEED pro trvanlivost budovy. Certifikát DGNB, uznávaný v Německu, nebo mezinárodní certifikát LEED (Leadership in Energy and Environmental Design) patří k nejkvalitnějším hodnocením energetické náročnosti budov. Služby GEZE Spolehlivý, kompetentní a vysoce efektivní servis je jedním z našich nejdůležitějších cílů, pokud jde o spokojenost zákazníka. Proto nabízí GEZE nejrůznější služby pro údržbu vlastních a externích výrobků. Protože pravidelný servis a kvalifikovaná údržba automatických systémů jsou pro dlouhodobou bezpečnost osob a provozu nezbytné. Z GEZE Objektmanagementu profitují architekti, odborní projektanti, generální dodavatelé a investoři, protože poskytuje cílené poradenství, jakož i široké spektrum služeb. Naše péče začíná při plánování návrhu a sahá až po montáž v objektu. Poskytujeme detailní informace a koordinujeme rozhraní mezi jednotlivými odvětvími. Tím uspoří naši zákazníci nejen náklady, ale i čas. Kromě toho obsahuje naše rozsáhlá nabídka i nejrůznější semináře. Tak mají naši zákazníci možnost informovat se v případě potřeby o výrobcích GEZE. Normy Výrobky GEZE, jako detekční zařízení nebo zařízení na odtah kouře a tepla (RWA), zvyšují komfort v budově. Zároveň jsou vždy součástí bezpečnostního konceptu. Z toho důvodu definuje platné stavební právo vysoké normativní požadavky na personál údržby a montáže pro práce týkající se dveřní a okenní techniky, která je relevantní pro oblast bezpečnosti: při instalaci, jakož i kontrole a údržbě zařízení. Aby se zabezpečila vysoká kvalita a tím i optimální servis, vzdělává GEZE ročně více než techniků ve více než deseti různých oborech. Absolventi poté obdrží certifikát GEZE, který je platný čtyři roky. V plánu vzdělávání GEZE se nacházejí kromě obsahů všeobecného stavebního zákona pro detekční zařízení nebo národních a specifických stavebních nařízení i normy jako DIN pro automatické dveřní zařízení, směrnice pro elektrické blokovací systémy na únikových a záchranných cestách (ELTVTR) nebo i předpisy o bezpečnosti práce. Přehled výrobků GEZE 5

6 GEZE PŘEHLED VÝROBKŮ GEZE objektová řešení Předpokladem pro realizaci objektových řešení je rozsáhlé projektování a navzájem zesouladěné výrobky pro optimální funkci budovy. GEZE objektová řešení splňují nejvyšší požadavky na funkčnost, kvalitu a vzhled. Výrobky GEZE se nacházejí v renomovaných stavebních objektech na celém světě. Objektová řešení pro hotely Hotely jsou místa klidu a odpočinku, zážitků a setkání. Jejich reprezentativní charakter je určující pro akce a slavnosti, které se v nich konají. Specifické požadavky vyplývají ze struktury oblasti vstupů s lobby, restaurací, reprezentačních prostorů a hotelových pokojů v rámci jednotného konceptu bezpečnosti. Objektová řešení ve zdravotnictví V nemocnicích a pečovatelských zařízeních se upřednostňuje ekonomická funkčnost a pohodová atmosféra. GEZE vytváří individuální řešení specifická pro dané objekty pro celou oblast dveřní, okenní a bezpečnostní techniky a nabízí rozsáhlé portfolio servisních služeb. Přitom jsou zohledněny všechny specifické požadavky ve zdravotnictví bezbariérovosti až po platné zákony a směrnice. Objektová řešení pro bezbariérovou výstavbu Ať v domech pro seniory nebo zařízeních pro postižené, nemocnicích, školkách nebo veřejných budovách - téma bezbariérovosti je u veřejných budov neustále aktuální. Vždy s ohledem na požadavky na dané prostředí realizuje GEZE bezbariérová řešení v kombinaci s individuálními bezpečnostními systémy. Objektová řešení pro vzdělávací zařízení Ve školkách, školách nebo vysokých školách vyplývají z plnění důležitých kritérií bezpečnosti zcela specifické požadavky. Společnost GEZE nabízí podporu při realizaci jednotného konceptu bezpečnosti v oblasti okenní a dveřní techniky ve všech fázích stavebního projektu. 6 Přehled výrobků GEZE

7 GEZE PŘEHLED VÝROBKŮ Objektová řešení pro rekonstrukce I architektura se musí pevně postavit novým výzvám. Měnící se zákony a směrnice pro veřejné objekty, měnící se nároky na funkčnost a vzhled nebo urbanistické koncepty jsou iniciátory pro rozsáhlou modernizaci existujících budov. Objektová řešení pro obchody a nákupní centra Čelní části obchodů působí světleji a atraktivněji, čím jemněji a působivěji jsou integrovány do architektury budovy. V oblasti designu obchodů nabízí GEZE pozoruhodné spektrum možností uspořádání, samozřejmě i bezbariérových provedení. Objektová řešení pro nádraží a letiště Nádraží a letiště jsou vystavena nesčetným rizikům. Vyžadují promyšlená bezpečnostní řešení a důslednou realizaci konceptu předcházení riziku. K tomu jsou potřebná individuální řešení, jak pro oblasti určené pro veřejnost, tak i pro oblasti, které jsou přístupné pouze pro určité osoby, jako například oblasti se vstupem jen pro personál. Objektová řešení v dopravní technice Mimořádné požadavky se musejí zohlednit i při vybavení manuálních a automatických dveří v přepravních prostředcích, jako například na výletních lodích, v tramvajích, vlacích a užitkových vozidlech. K pohodě pasažérů přispívá společnost GEZE širokým spektrem speciálně vyhotovených dveřních zavíračů a automatických otočných a posuvných dveří. Harmonicky zapadají do prostoru pro pasažéry nebo uspořádání lodi a vytvářejí paluby a vagóny bez bariér. Společnost GEZE nabízí široký program dveřních řešení pro silniční a kolejová vozidla, jakož i lodě - stabilní a odolná vůči povětrnostním vlivům. Objektová řešení pro individuální koncepty a požadavky Specifický charakter budovy se projevuje už v oblasti vstupu. Speciální konstrukce GEZE se vyznačují pohodlným průchodem a ušlechtilým designem s nejmodernější technologií v nejvyšší kvalitě. Protože první dojem je rozhodující. Speciální konstrukce GEZE nabízejí různorodá systémová řešení: Úhlové posuvné dveře - mezi 90 a 270 stupni je možný každý úhel Karuselové dveře - pastva pro oči a současně bod otáčení Půlkruhové a kruhové posuvné dveře - design pohonu se stavební výškou jen 7 cm Přehled výrobků GEZE 7

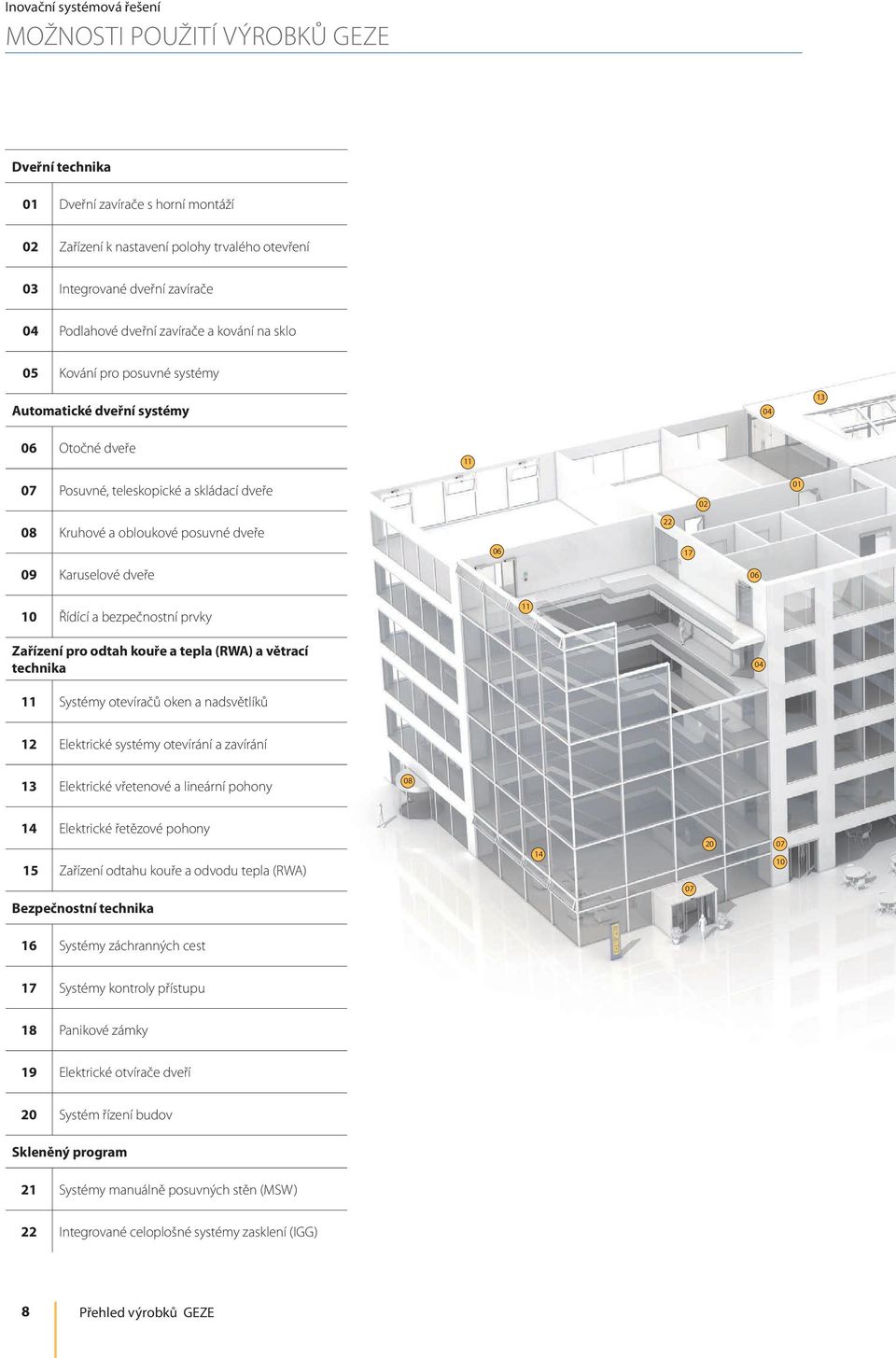

8 Inovační systémová řešení MOŽNOSTI POUŽITÍ VÝROBKŮ GEZE Dveřní technika 01 Dveřní zavírače s horní montáží 02 Zařízení k nastavení polohy trvalého otevření 03 Integrované dveřní zavírače 04 Podlahové dveřní zavírače a kování na sklo 05 Kování pro posuvné systémy Automatické dveřní systémy Otočné dveře Posuvné, teleskopické a skládací dveře Kruhové a obloukové posuvné dveře 09 Karuselové dveře Řídící a bezpečnostní prvky 11 Zařízení pro odtah kouře a tepla (RWA) a větrací technika Systémy otevíračů oken a nadsvětlíků 12 Elektrické systémy otevírání a zavírání 13 Elektrické vřetenové a lineární pohony Elektrické řetězové pohony 15 Zařízení odtahu kouře a odvodu tepla (RWA) Bezpečnostní technika Systémy záchranných cest 17 Systémy kontroly přístupu 18 Panikové zámky 19 Elektrické otvírače dveří 20 Systém řízení budov Skleněný program 21 Systémy manuálně posuvných stěn (MSW) 22 Integrované celoplošné systémy zasklení (IGG) 8 Přehled výrobků GEZE

9 Inovační systémová řešení MOŽNOSTI POUŽITÍ VÝROBKŮ GEZE Dveřní technika Dveřní zavírače firmy GEZE přesvědčí rozmanitostí funkcí, vysokou výkonností a dlouhou životností. Výběr usnadňuje jednotný design, možnost kombinace se všemi běžnými šířkami a hmotnostmi křídel dveří a individuální nastavení. Stále se vyvíjejí a doplňují i aktuální prvky. Systémem dveřních zavíračů lze například splnit požadavky požární ochrany a bezbariérového přístupu. Automatické dveřní systémy Automatické dveřní systémy firmy GEZE nabízají nejrozmanitější možnosti konstrukce dveří. Vyznačují se nejmodernější inovační a výkonnou technikou pohonů, bezpečností, bezbariérovým komfortem procházení a prvotřídním celkovým designem pohonů. GEZE nabízí kompletní řešení pro individuální požadavky. Speciální konstrukce vznikají v samostatné divizi firmy Zařízení odtahu kouře a odvodu tepla (RWA) a větrací technika Zařízení odtahu kouře a odvodu tepla (RWA) a větrací technika firmy GEZE jsou zárukou systémových řešení, která sjednocují různé požadavky v oblasti oken. Kompletní nabídka zahrnuje vše od energeticky úsporných systémů pohonů pro přirozené větrání a odvětrávání, až po komplexní řešení přívodu a odvodu vzduchu, také jako certifikované systémy (NRWG) Bezpečnostní technika Technické vybavení pro bezpečnost od firmy GEZE je určujícím prvkem, pokud jde o preventivní požární ochranu, kontrolu přístupu a zabezpečení proti krádeži na únikových a záchranných cestách. Pro každý z těchto cílů nabízí GEZE individuální řešení a přizpůsobené koncepce řešení, které spojují jednotlivé bezpečnostní požadavky do jednoho inteligentního systému a v případě nebezpečí koordinovaně zavírají dveře a okna. Systémy řízení budov Pomocí systému řízení budov lze do bezpečnosti a kontroly budov integrovat systémová řešení pro technické vybavení dveří, oken a technické vybavení pro bezpečnost od firmy GEZE. Jako ústřední systém řízení a vizualizace sleduje systém různé složky automatizace v technice budov a poskytuje bezpečnost v podobě rozmanitých možností propojení do sítě. Skleněný program Systémy zasklení od firmy GEZE jsou zárukou otevřeného a transparentního prostorového uspořádání. Decentně se zapojují do architektury budovy nebo z ní naopak výrazně vyčnívají. GEZE nabízí nejrůznější technologie pro funkční, vysoce zatížitelné a estetické systémy posuvných stěn nebo dveří s velkým kompozičním prostorem a bezpečností. Přehled výrobků GEZE 9

10 DVEŘNÍ TECHNIKA GEZE Dveřní zavírače s horní montáží s kluznou lištou Dveřní zavírače s kluznou lištou pro 1křídlé a 2křídlé dveře tvoří moderní zavírací techniku na každých dveřích. Spektrum variant dveřních zavíračů GEZE, např. elektrická poloha trvalého otevření, se spínací kouřovou centrálou nebo s funkcí volného chodu Freeswing, nabízí vhodné technické řešení pro každý požadavek. Integrovaný regulátor postupného zavírání (ISM) zaručuje u 2křídlých dveří správné pořadí zavírání obou dveřních křídel. Při zavírání dveří zůstává aktivní křídlo v čekací pozici, dokud se pasivní křídlo nezavře, a pomocí regulátoru postupného zavírání uvolní aktivní křídlo. Systémy dveřních zavíračů pro 2křídlé dveře nabízejí mnoho specifických možností nastavení. Výrobky Pro 1křídlé dveře TS 1500 G Dveřní zavírač s kluznou lištou TS 3000 V Dveřní zavírač do šířky křídla 1100 mm TS 5000 ECline / TS 5000 L ECline Dveřní zavírač s vysokou mírou pohodlného průchodu a velkou zavírací silou TS 5000 / TS 5000 L Dveřní zavírač do šířky křídla 1400 mm TS 5000 E / TS 5000 L-E Dveřní zavírač s elektrickou polohou trvalého otevření TS 5000 EFS Dveřní zavírač s funkcí volného chodu TS 5000 RFS Dveřní zavírač s funkcí volného chodu a spínací kouřovou centrálou TS 5000 R / TS 5000 L-R Dveřní zavírač se spínací kouřovou centrálou Pro 2-křídl. dveře Provedení je možné s TS 5000 Standard a TS 5000 ECline TS 5000 ISM / TS 5000 L-ISM / TS 5000 L-ISM VPK Dveřní zavírač s regulátorem postupného zavírání TS 5000 ISM-EFS Dveřní zavírač s funkcí volného chodu TS 5000 E-ISM / TS 5000 L-E-ISM / TS 5000 L-E-ISM VPK Dveřní zavírač s elektrickou polohou trvalého otevření TS 5000 R-ISM / TS 5000 L-R-ISM / TS 5000 L-R-ISM VP Dveřní zavírač s polohou trvalého otevření a spínací kouřovou centrálou TS 5000 R-ISM-EFS Dveřní zavírač s funkcí volného chodu a spínací kouřovou centrálou Oblast použití Pro 1křídlé a 2křídlé dveře s dorazem se šířkou křídla do 1400 mm Pro pravé a levé dveře s dorazem Pro protipožární dveře (dveřní zavírač s montážní deskou) Charakteristika výrobku Bezbariérové podle DIN až EN5 (šířka křídla 1250 mm) Lze nastavit zavírací sílu, tlumení otevření, hydraulický koncový doraz, zpoždění zavírání a rychlost zavírání Podpora otvírání integrovaná / s možností vypnutí Flexibilní omezení otvírání Mechanické nebo elektrické zajištění polohy trvalého otevření Integrovaná spínací kouřová centrála Integrovaný mechanický regulátor postupného zavírání GEZE TS 5000 ECline 10 Přehled výrobků GEZE

11 DVEŘNÍ TECHNIKA GEZE Augustinum, Stuttgart, Německo (fotografie: Dirk Wilhelmy) Häussler Global Office GmbH, Stuttgart, Německo (fotografie: Dirk Wilhelmy) Přehled výrobků GEZE 11

12 DVEŘNÍ TECHNIKA GEZE Dveřní zavírače s horní montáží s ramínkem Od nejmenšího dveřního zavírače s horní montáží až po různé varianty pro kouřotěsné a protipožární dveře: Řada dveřních zavíračů s ramínkem pro 1křídlé a 2křídlé dveře nabízí různé možnosti kombinací. Obsahují variabilně nastavitelnou zavírací sílu a jsou vhodné pro levé a pravé dveře s dorazem. Systémy dveřních zavíračů 2křídlých dveří řady IS s integrovaným hydraulickým regulátorem postupného zavírání jsou povoleny pro montáž na kouřotěsné a protipožární dveře. Integrovaný regulátor postupného zavírání s ochranou proti svévolnému poškození zaručuje u 2křídlých dveří správné pořadí zavírání obou dveřních křídel. Zavírací síla podle EN 1154 s optickým ukazatelem velikosti a rychlost zavírání jsou nastavitelné zepředu. Nastavení koncového dorazu je možné pomocí ramínka. Výrobky Pro 1-křídl. dveře TS 1000 C TS 1500 TS 2000 NV TS 2000 V TS 4000 TS 4000 E TS 4000 R TS 4000 EFS TS 4000 RFS TS 4000 tandem Pro 2-křídl. dveře TS 4000 IS TS 4000 E-IS TS 4000 R-IS Dveřní zavírač s nastavitelnou rychlostí zavírání až do šířky křídla 950 mm Dveřní zavírač s nastavitelnou rychlostí zavírání až do šířky křídla 1100 mm Dveřní zavírač s variabilní zavírací silou až do šířky křídla 1100 mm Dveřní zavírač s variabilní zavírací silou až do šířky křídla 1250 mm Dveřní zavírač s tlumením otevření Dveřní zavírač s elektrickou polohou trvalého otevření Dveřní zavírač s integrovaným kouřovým spínačem Dveřní zavírač s polohou trvalého otevření a funkcí volného chodu Dveřní zavírač s s funkcí volného chodu a kouřovým spínačem Dveřní zavírače pro velmi velké a těžké dveře Dveřní zavírač s integrovaným regulátorem postupného zavírání Dveřní zavírač s integrovaným regulátorem postupného zavírání a elektrickou polohou trvalého otevření Dveřní zavírače s regulátorem postupného zavírání, polohou trvalého otevření a spínací kouřovou centrálou Oblast použití Pro 1křídlé a 2křídlé dveře s doraze se šířkou křídla do 1600 mm (>1600 mm tandem) Pro pravé a levé dveře s dorazem Pro protipožární dveře (dveřní zavírač s montážní deskou) Charakteristika výrobku Bezbariérové podle DIN až EN4 (šířka křídla 1100 mm) Šířka dveřního křídla max mm, > 1600 mm s tandemovou variantou Lze nastavit zavírací sílu, tlumení otevření, hydraulický koncový doraz, zpoždění zavírání a rychlost zavírání Mechanické nebo elektrické zajištění Integrovaná spínací kouřová centrála Integrovaný mechanický regulátor postupného zavírání GEZE TS Přehled výrobků GEZE

13 DVEŘNÍ TECHNIKA GEZE Sports Hall, Zadar, Chorvatsko (fotografie: Robert Les) Sports Hall, Zadar, Chorvatsko (fotografie: Robert Les) Přehled výrobků GEZE 13

14 DVEŘNÍ TECHNIKA GEZE Integrované dveřní zavírače - Boxer Integrovaný dveřní zavírač Boxer pro 1křídlé a 2křídlé dveře je kompletně nainstalován do dveřního křídla a zárubně. Kluzná lišta je viditelná pouze při otevřených dveřích. Zavírací sílu podle DIN EN 1154, rychlost zavírání, hydraulický koncový doraz a hydraulické tlumení otevření lze pohodlně nastavit v zabudovaném stavu shora. Pro protipožární dveře je nutný dodatečný důkaz způsobilosti týkající se daných dveří. Systém Boxer ISM pro 2křídlé dveře obsahuje integrovanou mechanickou regulaci postupného zavírání. Ta zabezpečuje, že aktivní křídlo se zavře až po pasivním křídle. Zavírá-li se aktivní křídlo při otevřených dveřích, zůstane stát v čekací pozici, dokud se nezavře pasivní křídlo a regulátor postupného zavírání neuvolní aktivní křídlo. Systém lze použít pro aktivní křídlo DIN vlevo nebo vpravo bez přestavení. Navíc obsahuje regulátor postupného zavírání ISM lišty vysoké zabezpečení proti vandalismu, tzn. systém se nepoškodí ani při vědomém přitlačení aktivního křídla z čekací pozice. Výrobky Pro 1-křídl. dveře Boxer 2-4, 2-4 2V, 3-6 Boxer E Boxer EFS Boxer P Pro 2křídl. dveře Boxer ISM Boxer E-ISM Boxer ISM-EFS Integrovaný dveřní zavírač pro 1křídlé dveře Integrovaný dveřní zavírač s elektrickou polohou trvalého otevření Integrovaný dveřní zavírač s funkcí volného chodu Integrovaný dveřní zavírač pro kyvné dveře Integrovaný dveřní zavírač s integrovaným regulátorem postupného zavírání Integrovaný dveřní zavírač s elektrickou polohou trvalého otevření Integrovaný dveřní zavírač s funkcí volného chodu Oblast použití Pro 1křídlé a 2křídlé dveře s dorazem se šířkou křídla do 1400 mm Pro 1křídlé kyvné dveře se šířkou křídla do 1100 mm Hmotnost křídla do 180 kg Úhel otevření do 120 Pro dveře s pravým a levým dorazem Pro protipožární dveře (zapotřebí je důkaz o způsobilosti) Charakteristika výrobku Boxer 2-4 2V s dodatečnou funkcí koncového dorazu/koncového brzdění Bezbariérové podle DIN až EN4 (šířka křídla 1100 mm) Lze nastavit zavírací sílu, tlumení otevření, koncový doraz a rychlost zavírání Mechanické nebo elektrické zajištění Elektrické zajištění pro funkci volného chodu Integrovaný mechanický regulátor postupného zavírání Flexibilní omezení otvírání Bezpečnostní ventil proti svévolnému poškození Nastavení rychlosti koncového dorazu pomocí ventilu GEZE Boxer 14 Přehled výrobků GEZE

15 DVEŘNÍ TECHNIKA GEZE Vitra Haus, Weil am Rhein, Německo (fotografie: Oliver Look) Andels Hotel, Berlín, Německo (fotografie: Stefan Dauth) Přehled výrobků GEZE 15

16 DVEŘNÍ TECHNIKA GEZE Podlahové zavírače dveří Podlahové zavírače dveří zabezpečují komfort pro všechny běžně používané 1křídlé a 2křídlé kyvné a dveře s dorazem. Paleta výrobků obsahuje systémy pro nízkou a vysokou hmotnost křídla, jakož i dveřní zavírače pro používání na kouřotěsných a protipožárních dveřích. Podlahové zavírače dveří pro 2křídlé dveře jsou vybaveny integrovaným regulátorem postupného zavírání podle EN 1158 nebo dodatečně elektrickou polohou trvalého otevření. Opticky decentní, s velkým množstvím neviditelných funkcí jsou podlahové zavírače dveří velmi vhodné pro vysoké skleněné dveře v elegantních prodejnách, dveře hal nebo portály. Volnost uspořádání oceníte především u dveří bez závěsů nebo u dveří, které umožňují použití jen podlahových zavíračů dveří, např. kruhové nebo celoskleněné dveře. Výrobky Pro 1křídl. dveře TS 500 NV / TS 500 N EN 3 TS 550 NV TS 550 NV F TS 550 NV E TS 550 E-G / TS 550 F-G Pro 2křídl. dveře TS 550 IS TS 550 E-IS TS 550 IS-G / TS 550 E-IS-G Podlahový zavírač dveří pro dveře do 1100 mm Podlahový zavírač dveří pro velmi frekventované a těžké dveře Podlahový zavírač dveří pro protipožární a kouřotěsné dveře Podlahový zavírač dveří s elektrickou polohou trvalého otevření Podlahový zavírače dveří s pákou a kluznou lištou Podlahový zavírač dveří s integrovaným regulátorem postupného zavírání Podlahový zavírač dveří s integrovaným regulátorem postupného zavírání a elektrickou polohou trvalého otevření Podlahový zavírač dveří s integrovaným regulátorem postupného zavírání, pákou a kluznou lištou Oblast použití Pro 1křídlé a 2křídlé dveře s dorazem se šířkou křídla do max mm Vhodné pro kyvné dveře Pro dveře s pravým a levým dorazem Hmotnost křídla do 300 kg Úhel otevření do 180 Charakteristika výrobku Lze nastavit zavírací sílu, hydraulický koncový doraz a rychlost zavírání Fixní tlumení otevření Mechanické nebo elektrické zajištění Integrovaný mechanický regulátor postupného zavírání Bezpečnostní ventil proti svévolnému poškození Tepelně stabilizované ventily GEZE TS 550 NV 16 Přehled výrobků GEZE

17 DVEŘNÍ TECHNIKA GEZE Vector, Stuttgart, Německo (fotografie: Dirk Wilhelmy) GEZE vchod (fotografie: Foto Line L. Filoglou) Přehled výrobků GEZE 17

18 DVEŘNÍ TECHNIKA GEZE Vozíkové posuvné systémy kování GEZE nabízí nejrůznější řešení kování pro funkčně a opticky náročné systémy posuvných dveří, dělící části prostorů nebo jiné pohyblivé prvky s dřevěnými, plastovými, kovovými nebo skleněnými křídly. Umožňují velkou volnost uspořádání a flexibilitu při projektování. Náročná technologie, kvalitní materiály a prvotřídní zpracování umožňují přesný, jemný a tichý pohyb vozíků na pojezdové kolejnici, čímž jsou systémy kování velmi zatížitelné a mají dlouhou životnost. Komfort a bezpečnost zabezpečuje GEZE tlumení zavírání /otevírání. Dveře se jemně zabrzdí a samočinně stáhnou do nulové polohy. Jemné zatažení do koncové polohy šetří dveře a kování a prodlužuje životnost. Výrobky Pro jednokřídlé a vícekřídlé dveře Apoll Vozíkový posuvný systém pro průmyslové a posuvné dveře s vysokým zatížením do hmotnosti křídla 600 kg Rollan 40 N / Rollan 80 Vozíkové posuvné systémy pro jednoduché manuální posuvné koncepty do hmotnosti křídla 80 kg Perlan 140 Vozíkové posuvné systémy pro rozmanité možnosti použití s individuálním příslušenstvím do hmotnosti křídla 140 kg F GGS: Kování z ušlechtilé oceli pro celoskleněné konstrukce, pevná pole, Duosync: pohybuje 2křídlými posuvnými dveřmi synchronně, Teleskop, KS: s třídou ochrany proti korozi 4, systém pro posuvné okenice Perlan AUT 2 Sada pro automatizaci posuvných dveří Perlan do hmotnosti křídla 120 kg Perlan AUT-NT Sada pro automatizaci posuvných dveří Perlan do hmotnosti křídla 80 kg, pohon posuvných dveří Low-Energy podle DIN Levolan 60 Filigránské univerzální kování pro všechny druhy křídel do 60 kg Levolan 120 Designové kování pro celoskleněné a dřevěné posuvné dveře do hmotnosti křídla 120 kg Oblast použití Pro jednokřídlé a vícekřídlé dveře v interiéru a exteriéru Pro hmotnost křídla do 600 kg Pro synchronní, teleskopické a automatické dveře Pro dřevěné, plastové, kovové a skleněné dveře Pro upevnění do stěny, stropu a skla Pro obytné a kancelářské prostory Pro pokojové a skříňové dveře K oddělení a jako ochrana před nežádoucími pohledy Stínící zařízení v exteriéru Charakteristika výrobku S jednostranným nebo oboustranným tlumením Jednoduchá montáž a manipulace Lehký chod vozíků Vhodné pro novostavby i jako dodatečné vybavení TÜV certifikát podle DIN EN 1527 GEZE Levolan Přehled výrobků GEZE

19 DVEŘNÍ TECHNIKA GEZE Ukázka montáže, obytná budova (fotografie: GEZE GmbH) Ukázka montáže, restaurace (fotografie: GEZE GmbH) Přehled výrobků GEZE 19

20 AUTOMATICKÉ DVEŘNÍ SYSTÉMY GEZE Systémy otočných dveří Automatické systémy otočných dveří usnadňují průchod dveřmi tehdy, pokud je manuální manipulace příliš náročná nebo komplikovaná. Vyznačují se absolutní spolehlivostí a bezpečností a jasnou a moderní designovou linií. S pohonem ECturn lze dveře jemně a komfortně otvírat a zavírat v bezbariérových interiérech. Pomocí příslušenství pro kluzné lišty, lze ECturn použít i na skleněných dveřích. ECturn Inside spojuje bezbariérovost a bezpečnost s optimálním designem dveří. Dveře se jím automaticky otvírají a zavírají neviditelným způsobem. Díky jejich nízké pohledové výšce jen 7 cm lze pohony série Slimdrive moderně a nenápadně začlenit do architektury každé budovy. Řada TSA je první volbou, co se týká dveří s vysokou frekvencí průchodů. Zatížitelnost a intenzita jsou hlavními znaky této řady. Nový elektromechanický pohon otočných dveří Powerturn je rovněž vysoký jen 7 cm a spojuje bezbariérový komfort, různé funkce a volnost uspořádání s působivým vzhledem. Lehce a bezpečně otvírá i velké a těžké, jednokřídlé a dvoukřídlé dveře. Manuální otevření dveří bez námahy umožňuje funkce Smart swing. Výrobky Pro 1křídl. dveře ECturn Elektromechanický pohon otočných dveří pro bezbariérové vnitřní dveře do hmotnosti křídla 125 kg ECturn Inside Elektromechanický pohon otočných dveří, který lze integrovat do dveřního křídla (tloušťka min. 55 mm) nebo rámu dveří - pro bezbariérové vnitřní dveře do hmotnosti křídla 125 kg Pro 1křídlé a 2křídlé dveře Slimdrive EMD Elektromechanický pohon otočných dveří s obzvláště nízkou stavební výškou (7 cm) a jasnou designovou linií pro interiérové a exteriérové dveře do hmotnosti křídla 230 kg TSA 160 NT Elektrohydraulický pohon otočných dveří pro velké a těžké dveře (do 310 kg) v interiéru a exteriéru. Obzvláště vhodné pro dveře s vysokou frekvencí průchodů Powerturn Elektromechanický pohon otočných dveří s obzvláště nízkou stavební výškou (7 cm) pro velké a těžké dveře do 600 kg (ochranné protipožární dveře do 300 kg). Flexibilní systémové komponenty. Funkce Smart swing pro lehký manuální průchod. Zavírací pružina do EN 7 pro velmi široké protipožární dveře (do 1600 mm). Disponuje environmentálním prohlášením (EPD). Varianty F Systémy otočných dveří pro protipožární a kouřotěsné dveře F/R Systémy otočných dveří pro protipožární a kouřotěsné dveře s integrovaným kouřovým spínačem IS Systémy otočných dveří s integrovaným regulátorem postupného zavírání F-IS Systémy otočných dveří s integrovaným regulátorem postupného zavírání pro 2křídlé protipožární a kouřotěsné dveře IS/TS Systémy otočných dveří s integrovaným regulátorem postupného zavírání pro 2křídlé dveře, automatické dveře a funkci zavírače dveří Invers Systémy otočných dveří pro přívod vzduchu RWA, jakož i dveře na únikových a záchranných cestách EN7 Systémy otočných dveří pro velké, těžké a velmi frekventované dveře Oblast použití Charakteristika výrobku GEZE Powerturn Pro 1křídlé a 2křídlé dveře v interiéru a exteriéru Pro bezbariérové vnitřní dveře, lze integrovat i do křídla dveří nebo rámu dveří Pro dveře s pravým a levým dorazem Pro protipožární dveře Montáž na straně závěsů nebo na straně proti závěsům s ramínkem nebo kluznou lištou Pro dveře s vysokou frekvencí procházení Pro celoskleněné dveře Hmotnosti křídla do 310 kg, šířky křídla do 1600 mm Lze nastavit rychlost otvírání a zavírání Elektrický nebo mechanický regulátor postupného zavírání, rozpoznání překážky, automatický reverzní chod při rozpoznání překážky, funkce zádveří Funkce: automatika, Push & Go, režim Low-Energy, funkce Smart swing, Servo 20 Přehled výrobků GEZE

21 AUTOMATICKÉ DVEŘNÍ SYSTÉMY GEZE Vitra Haus, Weil am Rhein, Německo (fotografie: Oliver Look) Ukázka montáže (fotografie: GEZE GmbH) Přehled výrobků GEZE 21

22 AUTOMATICKÉ DVEŘNÍ SYSTÉMY GEZE Systémy posuvných, teleskopických a skládacích dveří Automatické posuvné dveře šetří místo, jsou elegantní a moderní. Pomocí automatických posuvných dveří lze realizovat ty nejrozmanitější požadavky na využití prostoru v budově. Varianty série pohonu Slimdrive s konstrukcní výškou jen 7 centimetrů se perfektně začlení do každé architektury budovy a nabízejí různorodé možnosti použití. Pohony ECdrive jsou hospodárné a maximálně spolehlivé, co se týká jejich funkčnosti. Pohony Powerdrive jsou skutečnými zdroji síly a bezpečně a pohodlně pohybují těžkými dveřmi. Výrobky Pro 1křídlé a 2křídlé dveře (SF pro 2křídlé a 4křídlé dveře) Slimdrive Systém pohonu pro automatické lineární posuvné dveře s obzvláště nízkou stavební výškou (7 cm) a jasnou designovou linií pro dveře do hmotnosti křídla 125 kg ECdrive Systém pohonu pro automatické lineární posuvné dveře do hmotnosti křídla 120 kg Powerdrive Systém pohonu pro automatické lineární posuvné dveře s velkými těžkými křídly do hmotnosti křídla 200 kg Varianty FR Redundantní posuvné dveře pro únikové a záchranné cesty FR-RWS Redundantní posuvné dveře pro blokované únikové a záchranné cesty FR-LL Redundantní posuvné dveře pro únikové a záchranné cesty se zablokovanou funkcí jednosměrný provoz FR-DUO Redundantní posuvné dveře pro únikové a záchranné cesty v obou směrech CO48 Posuvné dveře pro únikové a záchranné cesty podle CO48 (Francie) SL-BO Posuvné dveře pro únikové a záchranné cesty s funkcí Break-Out SL-RC2 Posuvné dveře s ochranou proti vloupání s bezpečnostní třídou 2 SL-RD Kouřotěsné posuvné dveře PL-HT Hermetické posuvné dveře SL-T30 Ochranné protipožární dveře s třídou odolnosti T30 SLT Teleskopické posuvné dveře pro 2křídlé a 4křídlé dveřní systémy SF Skládací dveře SLV Úhlové posuvné dveře SL nakloněné Nakloněné posuvné dveře Oblast použití Pro 1křídlé, 2křídlé a 4křídlé dveře v interiéru a exteriéru Pro únikové a záchranné cesty Pro dveře s vysokou frekvencí procházení Varianty kování: rámová křídla s ISO sklem, rámová křídla s MONO sklem, celoskleněný systém ESG se svěrnou deskou, celoskleněný systém (GGS), integrovaný celoskleněný systém skla (IGG), křídla z ušlechtilé oceli a křídla dodávaná stavbou Charakteristika výrobku Hmotnosti křídla do 200 kg, šířka otevření do 3000 mm Lze nastavit rychlost otvírání a zavírání Funkce: Automatické přizpůsobení na frekvenci průchodu, automatický reverzní chod při rozpoznání překážky, režim otevření lékárna, funkce propusti, funkce zádveří, automatické otvírání nebo zavírání při výpadku proudu 22 Přehled výrobků GEZE

23 AUTOMATICKÉ DVEŘNÍ SYSTÉMY GEZE Modern Art, Oxford, Velká Británie (fotografie: GEZE GmbH) Akbati, Istanbul, Turecko (fotografie: Tarık Kaan Muşlu) Přehled výrobků GEZE 23

24 AUTOMATICKÉ DVEŘNÍ SYSTÉMY GEZE Systémy kruhových a obloukových posuvných dveří Automatické kruhové a obloukové posuvné dveře jsou funkčním a zároveň výjimečným prvkem. I při úzkých vnějších rozměrech vytvářejí dostatek průchozího prostoru. Dveře mohou být tvarovány vypoukle nebo vydutě a mohou být napojeny na budovu nejrůznějšími způsoby. Se stavební výškou jen 7 cm je pohon Slimdrive jako stvořený pro skleněné fasády v úzké konstrukci sloupek - paždík. Jemně zarámovaná pohyblivá křídla a boční díly podporují světlý a transparentní vzhled. Výrobky Slimdrive SC Slimdrive SCR Varianty FR GGS Pohon pro půlkruhové posuvné dveře v kombinaci s lineárními posuvnými dveřmi lze použít i jako zádveří 360 řešení pohonu pro kruhové posuvné dveře Vhodné pro použití na únikových a záchranných cestách, podle DIN s typovou zkouškou a certifikátem Varianta u automatických celoskleněných obloukových posuvných dveří s celoskleněným systémem kování GGS a skleněnou střechou RC2 Varianta s ochranou proti vloupání s bezpečnostní třídou 2 Oblast použití Reprezentativní budovy Dveře pro interiér a exteriér Pro únikové a záchranné cesty Použití ve vysoce frekventovaných oblastech Varianty kování: 10 mm VSG, 10 mm ESG-H se systémem kování GGS (varianta GGS), speciální skla na vyžádání Charakteristika výrobku Bezbariérové pohony, které jsou mimořádně vhodné k začlenění do konstrukcí sloupek-paždík Hmotnost křídla do 120 kg, šířka otevření SC do 3000 mm, šířka otevření SCR do 2500 mm Světlá průchozí výška do 3000 mm (vyšší na vyžádání) Lze nastavit rychlost otvírání a zavírání Vysoká výkonnost při nízké stavební výšce jen 7 cm Velmi velký průchozí prostor navzdory úzkým rozměrům Pohon pro půlkruhové posuvné dveře v kombinaci s lineárními posuvnými dveřmi lze použít i jako zádveří Technika se dvěma motory pro maximální míru bezpečnosti Bezpečné automatické otvírání dveří v případě poruchy nebo při výpadku proudu pomocí redundantního řízení pohonu Kombinace s kontrolním přístupovým systémem GEZE SecuLogic a systémem managementu techniky řízení budov 24 Přehled výrobků GEZE

25 AUTOMATICKÉ DVEŘNÍ SYSTÉMY GEZE Lufthansa, Kolín nad Rýnem, Německo (fotografie: Lothar Wels) Beaufort House, Londýn, UK (fotografie: Michael Molloy) Přehled výrobků GEZE 25

26 AUTOMATICKÉ DVEŘNÍ SYSTÉMY GEZE Karuselové dveřní systémy Svým individuálním průměrem, výškou a výškou věnce je TSA 325 NT ústředním bodem moderní fasády - především u velkých a reprezentativních objektů. Různé materiály pro dveřní křídla a stěny nabízejí různé možnosti uspořádání. Karuselové dveře jsou určeny pro intenzivní zatížení a tím jsou ideální pro řešení vstupů s vysokou frekvencí návštěvníků. Díky jejich vysokému izolačnímu efektu proti povětrnostním vlivům ušetří i energii a zabezpečují dobré, rovnoměrné klima v interiéru. Výrobek TSA 325 NT Standardní pohon pro manuální nebo automatickou obsluhu systémů karuselových dveří, jako 3křídlé nebo 4křídlé provedení Varianty BO Funkce Break-out pro použití na únikových a záchranných cestách GG Celoskleněný karuselový dveřní systém pro maximální transparentnost RC2 Varianta s ochranou proti vloupání s bezpečnostní třídou 2 Oblast použití Reprezentativní vchod s pozoruhodným vzhledem Pro únikové a záchranné cesty Použití ve vysoce frekventovaných oblastech Varianty kování: 10 mm pro stěny tubusu, 8/10 mm jednotabulové bezpečnostní sklo (ESG) pro křídla, speciální skla na vyžádání Charakteristika výrobku Manuální nebo plně automatická obsluha Pro 3křídlé nebo 4křídlé dveřní systémy Možné vnitřní průměry mm, u GG do 3000 mm, u RC2 od mm Světlá průchozí výška do 3000 mm (vyšší na vyžádání) Omezovač otáček a automat pro polohování a servo jsou volitelné Funkce Break-out pro únikové a záchranné cesty Vysoký izolační efekt proti průvanu, povětrnostním vlivům a hluku Zdůraznění transparentnosti u varianty se skleněnou střechou Vysoce hodnotné materiály a nejnovější technika řízení zaručují vysokou výkonnost Jednoduchá montáž díky kvalitnímu zpracování z výroby Jednoduché a efektivní parametrizování a údržba se softwarem GEZEconnects 26 Přehled výrobků GEZE

27 AUTOMATICKÉ DVEŘNÍ SYSTÉMY GEZE Vitra Haus, Weil am Rhein, Německo (fotografie: Oliver Look) Flight Forum, Eindhoven, Nizozemí (fotografie: Erwin Kamphuis) Přehled výrobků GEZE 27

28 AUTOMATICKÉ DVEŘNÍ SYSTÉMY GEZE Ovládací prvky a senzorika Pro spolehlivý provoz automatických dveří je rozhodující výběr adekvátního ovládacího prvku. Nabídka ovládacích prvků GEZE zahrnuje optimální variantu pro každou situaci. Ovládací prvky GEZE řídí a zabezpečují všechny výrobky GEZE v souladu s mezinárodními normami. Z jedné ruky umožňují kompletní řešení pro individuální požadavky. Výrobky Ovládání Radarový pohybový hlásič Pro ovládání automatických dveří: GC 302 R, GC 302 SV, GC 304 R, GC 304 SF AIR hlásič pohybu Pro ovládání a zabezpečení automatických dveří: AIR 12 Cleanscan, AIR 20 Dálkové ovládání Pro bezdrátové ovládání dveří a oken: rádiové vysílače, plastová loketní tlačítka, kovová loketní tlačítka, větrací tlačítka, rádiové přijímače Mechanická tlačítka Pro otvírání a zavírání automatických dveří Senzorové snímače Kapacitní LED senzorové snímače s třídou IP 69K ve standardním provedení a skleněném provedení Spínač Pro ovládání automatických dveří: Tahový spínač Hlásič přítomnosti Světelné závory Pro zabezpečení automatických posuvných dveří: GZ 470 V, GZ 472 V (Podle EN se světelné závory nesmějí používat výlučně k zabezpečení.) Senzorové lišty Pro zabezpečení automatických otočných a karuselových dveří: GC 335, GC 338 Volitelné: Senzorová lišta GC GR Ultrazvuková Pro zabezpečení automatických kruhových posuvných dveří: AIR světelné závěsy Pro zabezpečení automatických posuvných a karuselových dveří: GC 339, GC 333 C Kombinovaný hlásič GC 363 R, GC 363 SF Pro ovládání a zabezpečení automatických dveří Programový přepínač Programový přepínač Pro změnu druhu režimu automatických dveřních systémů: manuální programový přepínač MPS, tlačítkový programový přepínač TPS, displejový programový přepínač DPS Klíčový spínač Pro oprávněné uvolnění programového přepínače při změně druhu provozu Hlavní/bezpečnostní vypínač Pro vypnutí síťového napětí a nouzové otevření automatických dveří Kouřový spínač a centrály kouřového spínače Kouřový spínač a centrály Pro včasnou identifikaci kouře, příp. pro řízení od EPS u kouřotěsných a protipožárních dveří kouřového spínače Oblast použití Zabezpečení a ovládání automatických dveří Charakteristika výrobku Ovládací prvky GEZE nabízejí optimální ovládací prvek pro každou situaci Zabezpečení a ovládání všech výrobků GEZE v souladu s mezinárodními normami Kompletní řešení z jedné ruky pro individuální požadavky GEZE GC Přehled výrobků GEZE

29 AUTOMATICKÉ DVEŘNÍ SYSTÉMY GEZE Z-UP, Stuttgart, Německo (fotografie: N. Grünwald) Radisson Blue Hotel, Uppsala, Švédsko (fotografie: Truls Busch-Christensen) Přehled výrobků GEZE 29

30 GEZE ZAŘÍZENÍ PRO ODVOD KOUŘE A TEPLA (RWA) A OKENNÍ TECHNIKA Systémy otevíračů nadsvětlíků Manuální systémy otevírání oken se používají pro pohodlné každodenní větrání. Ploché nůžky GEZE otevírají nadsvětlíky až do šířky otevření 320 mm. Oblast použití zahrnuje pravoúhlá křídla, výklopná nebo sklopná křídla otevírající se dovnitř a výklopná okna otevírající se směrem ven. Nabízejí se i řešení pro speciální tvary, jako např. šikmá, trojúhelníková okna, kruhová okna a plochá oblouková okna. Systémy otevíračů nadsvětlíků GEZE se vyznačují jednoduchým ovládáním a snadnou montáží. Výrobky OL 90 N OL 95 OL 320 Otevírač nadsvětlíků se šířkou otevření 170 mm, vhodný pro hmotnost křídla do 80 kg OL 90 N výklopná křídla ven: se zablokováním proti vloupání (certifikát SKG) OL 90 N pro speciální tvary: např. šikmé okno, trojúhelníkové okno, kruhové okno a ploché obloukové okno Otevírač nadsvětlíků se šířkou otevření 220 mm, vhodný pro hmotnost křídla do 60 kg Otevírač nadsvětlíků se šířkou otevření 320 mm, vhodný pro hmotnost křídla do 250 kg Oblast použití Pro komfortní každodenní větrání Pro vertikálně osazená okenní křídla ze dřeva, plastu nebo kovu Pro obdélníková, šikmá, trojúhelníková, kruhová okna a plochá oblouková okna Okna s otvíráním směrem dovnitř a ven Vhodné pro montáž do konstrukcí sloupek-paždík Charakteristika výrobku Mnoho různých variant Ploché nůžky otevírají nadsvětlíky až do šířky otevření 320 mm. Hmotnost křídla do 250 kg Nastavitelná šířka otevření (snížení zdvihu) Zamykání křídla integrováno v nůžkách Zavěšení nůžek spouštěcím tlačítkem Zablokování zamezující vloupání (SKG) Uzamykatelné Zábrana proti vyvěšení GEZE OL Přehled výrobků GEZE

31 GEZE ZAŘÍZENÍ PRO ODVOD KOUŘE A TEPLA (RWA) A OKENNÍ TECHNIKA Městské obydlí Killesberg, Stuttgart, Německo (fotografie: N. Grünwald) Nadace Ecksberg, Mühldorf, Německo (fotografie: Robert Sprang) Přehled výrobků GEZE 31

32 GEZE ZAŘÍZENÍ PRO ODVOD KOUŘE A TEPLA (RWA) A OKENNÍ TECHNIKA Systém otočné kliky a sklápěcího kování Systém otočné kliky a sklápěcího kování F 1200 je vhodný pro použití na velkoplošných a těžkých oknech. Splňuje mimořádné požadavky na robustnost a stabilitu, jakož i nároky na daný komfort bydlení. Výrobek F 1200 Systém otočné kliky a sklápěcího kování pro velkoplošná a těžká okna se šířkou otevření 180 mm, vhodný pro hmotnosti křídla do 200 kg Oblast použití Pro komfortní každodenní větrání pro velká a těžká okna Vhodné pro obdélníková okna otevírající se dovnitř Charakteristika výrobku Systém otočné kliky a sklápěcího kování s šířkou otevření do 180 mm Hmotnost křídla do 200 kg Splňuje zvláštní požadavky na robustnost a stabilitu Plynule nastavitelné větrání - od štěrbinového větrání až po koncovou polohu vyklopení Funkční bezpečnost díky ovládání pomocí kliky nezávisle na hmotnosti s kontrolním ukazatelem Dodatečné zabezpečení proti nesprávné obsluze a kluzná spojka proti přetížení Bezpečné zamykání umístěním téměř libovolného počtu závor na všech čtyřech místech Umístění všech částí kování na vnitřní část křídla Na obsluhu je potřebná jen malá síla Uzamykatelné GEZE F Přehled výrobků GEZE

33 GEZE ZAŘÍZENÍ PRO ODVOD KOUŘE A TEPLA (RWA) A OKENNÍ TECHNIKA Europa Center, Berlín, Německo (fotografie: MM Fotowerbung) Přehled výrobků GEZE 33

34 GEZE ZAŘÍZENÍ PRO ODVOD KOUŘE A TEPLA (RWA) A OKENNÍ TECHNIKA Řetězové pohony Řetězové pohony jsou koncipovány pro vertikálně osazená, obdélníková sklopná, výklopná, výkyvná a otočná okna. Jsou vhodné pro každodenní větrání místností, pro zařízení na odtah kouře a tepla (RWA) a zařízení pro přirozený odvod kouře a tepla (NRWG). Pohony jsou uloženy paralelně s oknem a v závislosti na barevném řešení se harmonicky přizpůsobí okenní architektuře. Jsou vybaveny speciálním řetězem, který dokáže přenášet tažné a tlačné síly. V zavřené poloze je řetěz neviditelně navinutý v těle motoru. Výrobky ECchain Slimchain Powerchain E E 990 Jednoduché možnosti automatizace pro větrání (230 V), cenově výhodné a výkonné základní modely, speciální pro soukromé obytné objekty Univerzální řetězový pohon s působivým designem Výkonný řetězový pohon pro velké a těžké okenní prvky Integrované řetězové pohony pro puristický design na velkých oknech Oblast použití Přirozené větrání Zařízení pro odvod kouře a tepla (RWA) Zařízení pro přirozený odvod kouře a tepla (NRWG) Místo použití fasáda nebo střecha Vhodné pro sklápěcí, otočná, výklopná, kyvná, střešní křídla Okna s otvíráním směrem dovnitř a ven Montáž na rám, křídlo nebo integrované Systémové řešení v kombinaci se zamykacím pohonem Power lock, příp. E 905/E 906 Charakteristika výrobku Řetězové pohony lze dodat s délkami zdvihu mm a jsou vhodné pro sólový a synchronní provoz ECchain: K dostání je integrované nastavení zdvihu na 200 mm nebo 400 mm, komfortní montáž použitím univerzálních držáků a konzol pro standardní systémy profilů, různé barevné varianty Slimchain/Powerchain/E E 990: Plynule nastavitelný zdvih pohonu a individuální rychlosti pro režim větrání a režim RWA, integrovaný synchronní modul pro synchronizaci max. 3 pohonů bez externího řídicího přístroje, DIP spínač pro přepnutí druhu provozu (Solo/Syncro, Master/Slave), připojení na centrály GEZE RWA GEZE Slimchain 34 Přehled výrobků GEZE

35 GEZE ZAŘÍZENÍ PRO ODVOD KOUŘE A TEPLA (RWA) A OKENNÍ TECHNIKA Ukázka montáže (fotografie: GEZE GmbH) Ukázka montáže (fotografie: GEZE GmbH) Přehled výrobků GEZE 35

36 GEZE ZAŘÍZENÍ PRO ODVOD KOUŘE A TEPLA (RWA) A OKENNÍ TECHNIKA Vřetenové pohony Elektrické vřetenové pohony RWA jsou vhodné pro elektromotorické otvírání a zavírání sklopných, výklopných a otočných křídel, střešních oken a světlíků. Jsou vhodné pro každodenní větrání místností, pro zařízení na odvod kouře a tepla (RWA) a jako zařízení pro přirozený odvod kouře a tepla (NRWG). Výrobky E 250 NT E 350 N E 1500 N E 1500 S E 3000 Vřetenový pohon v kompaktní konstrukci s velkým rozsahem použití pro přímou montáž na těžkých širokých oknech s tažnou a tlačnou silou 750 N Vřetenový pohon v provedení 230 V v kompaktní konstrukci s velkým rozsahem použití pro přímou montáž na těžkých širokých oknech s tažnou a tlačnou silou 750 N Vřetenový pohon RWA pro těžké okenní prvky, pohon s úzkými rozměry pro nejvyšší nároky na vzhled s tažnou a tlačnou silou 1500 N Vřetenový pohon pro těžká střešní plošná okna s velkou tlačnou silou a vysokou rychlostí (plný zdvih méně než 60 s) Vřetenový pohon pro velmi těžká střešní plošná okna (do 600 kg) s tlačnou a tažnou silou 3000 N Oblast použití Přirozené větrání Zařízení pro odvod kouře a tepla (RWA) Zařízení pro přirozený odvod kouře a tepla (NRWG) Místo použití fasáda nebo střecha Vhodné pro sklápěcí, otočná, sklopná, střešní křídla, lamelová okna Okna s otvíráním směrem dovnitř a ven Montáž na rám nebo křídlo Charakteristika výrobku Vřetenové pohony jsou k dostání v délkách zdvihu mm a vhodné pro hmotnost křídla do 600 kg Dodatečná bezpečnost a ochrana před povětrnostními vlivy použitím zamykacích pohonů Vhodné pro připojení na centrály GEZE RWA Pro velké šířky křídla lze synchronizovat několik pohonů Robustní, antikorozní provedení (E 1500 N / S, E 3000) E 250 NT: Nastavitelná délka zdvihu, synchronní funkce, nastavitelná rychlost otvírání (větrání), odpojení při přetížení GEZE E 250 NT 36 Přehled výrobků GEZE

37 GEZE ZAŘÍZENÍ PRO ODVOD KOUŘE A TEPLA (RWA) A OKENNÍ TECHNIKA Ukázka montáže (fotografie: Foto Line L. Filoglou) Nádraží Saarbrücken, Německo (fotografie: Nikolaus Grünwald) Přehled výrobků GEZE 37

38 GEZE ZAŘÍZENÍ PRO ODVOD KOUŘE A TEPLA (RWA) A OKENNÍ TECHNIKA Zamykací pohony Trend neustále větších oken vyžaduje kromě přídržné síly pohonu v bodu uzavření přídavnou blokovací jednotku. Díky tomu lze zabezpečit výkonnostní třídy definované v DIN EN , především z hlediska zatížení větrem, odolnosti proti srážkové vlhkosti a vzduchové nepropustnosti. V případě větších oken by se měla proto naplánovat přídavná jednotka blokování. S pohony zamykání E 905 / E 906 a Power lock nabízí GEZE dva pohony, které lze použít k obsluze přídavných bodů blokování. Výrobky Power lock Zamykací pohon v kombinaci s Slimchain, Powerchain nebo E 250 NT E 905 / E 906 Zamykací pohon v kombinaci s integrovanými řetězovými pohony E E 990 Oblast použití Přirozené větrání Zařízení pro odvod kouře a tepla (RWA) Zařízení pro přirozený odvod kouře a tepla (NRWG) Místo použití fasáda Vhodné pro sklopná, výklopná, výkyvná a otočná křídla Pro okna otevírající se dovnitř Montáž na rám nebo křídlo (Power lock) nebo integrované (E 905 / E 906) Charakteristika výrobku Dodatečná bezpečnost a ochrana proti povětrnostním podmínkám Lze použít s běžnými centrálními uzávěry Vhodné pro připojení na centrály GEZE RWA Elektronické vypnutí v koncové poloze poskytuje ochranu před nesprávnou obsluhou a přetížením Power lock: Design pohonu se hodí ke vzhledu řetězových a vřetenových pohonů GEZE, zablokování a odblokování za 6 sekund E 905 / E 906: Systémové řešení pro integrovanou montáž do profilů v kombinaci s řetězovými pohony E E 990, zablokování a odblokování za 5 s, vedení kabelů ve křídle, komfortní montáž GEZE Power lock 38 Přehled výrobků GEZE

39 GEZE ZAŘÍZENÍ PRO ODVOD KOUŘE A TEPLA (RWA) A OKENNÍ TECHNIKA Montážní poloha (fotografie: Foto Line L. Filoglou) Přehled výrobků GEZE 39
