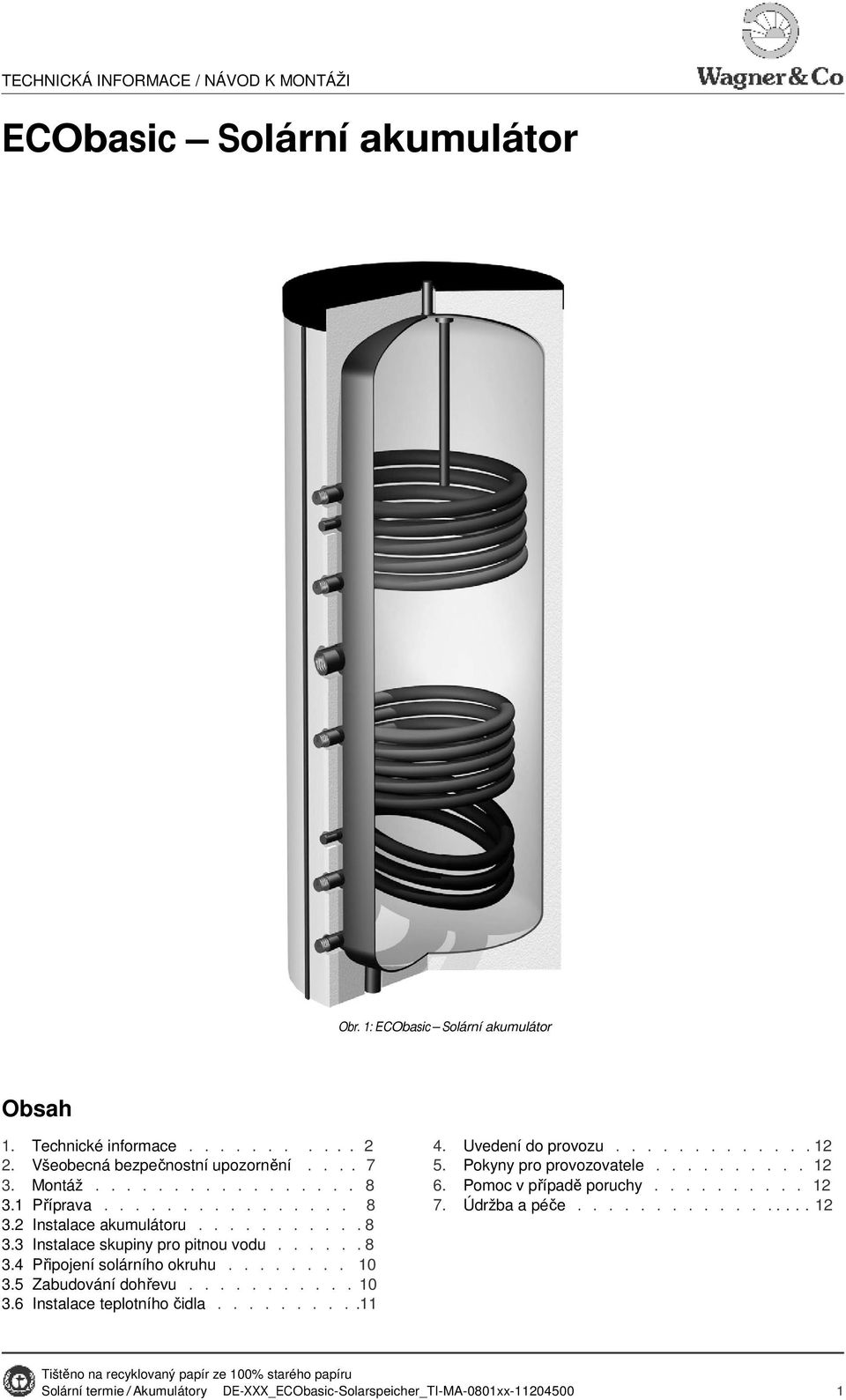

1 TECHNICKÁ INFORMACE / NÁVOD K MONTÁŽI Solární akumulátor Obr. : Solární akumulátor Obsah. Technické informace Všeobecná bezpečnostní upozornění Montáž Příprava Instalace akumulátoru Instalace skupiny pro pitnou vodu Připojení solárního okruhu Zabudování dohřevu Instalace teplotního čidla Uvedení do provozu Pokyny pro provozovatele Pomoc v případě poruchy Údržba a péče Tištěno na recyklovaný papír ze 00% starého papíru Solární termie / Akumulátory DE-XXX_-Solarspeicher_TI-MA-080xx

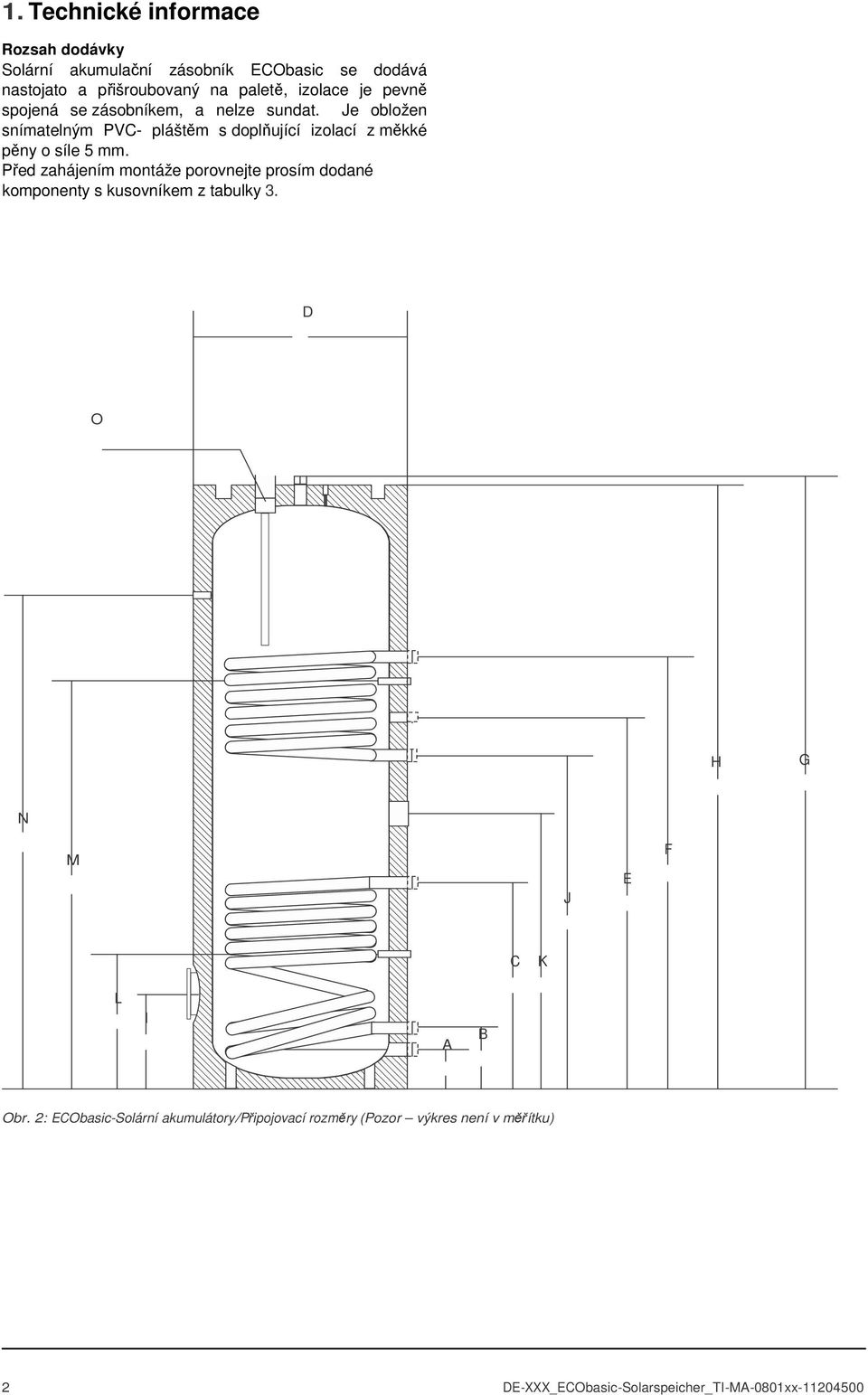

2 . Technické informace Rozsah dodávky Solární akumulační zásobník se dodává nastojato a přišroubovaný na paletě, izolace je pevně spojená se zásobníkem, a nelze sundat. Je obložen snímatelným PVC- pláštěm s doplňující izolací z měkké pěny o síle 5 mm. Před zahájením montáže porovnejte prosím dodané komponenty s kusovníkem z tabulky 3. D O H G N M J E F C K L I A B Obr. 2: -Solární akumulátory/připojovací rozměry (Pozor výkres není v měřítku) 2 DE-XXX_-Solarspeicher_TI-MA-080xx

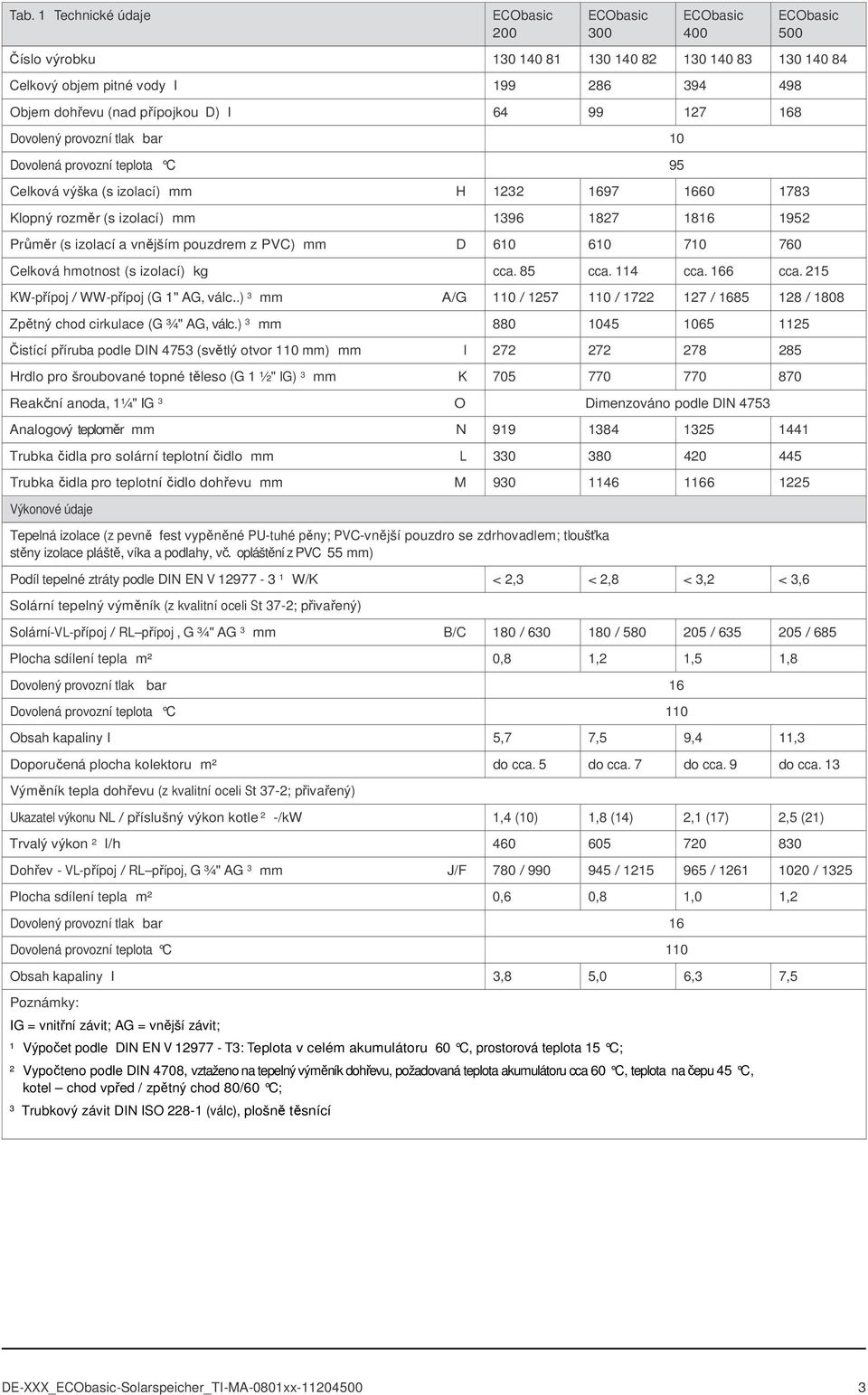

3 Tab. Technické údaje Číslo výrobku Celkový objem pitné vody l Objem dohřevu (nad přípojkou D) l Dovolený provozní tlak bar 0 Dovolená provozní teplota C 95 Celková výška (s izolací) mm H Klopný rozměr (s izolací) mm Průměr (s izolací a vnějším pouzdrem z PVC) mm D Celková hmotnost (s izolací) kg cca. 85 cca. 4 cca. 66 cca. 25 KW-přípoj / WW-přípoj (G " AG, válc..) 3 mm A/G 0 / / / / 808 Zpětný chod cirkulace (G ¾" AG, válc.) 3 mm Čistící příruba podle DIN 4753 (světlý otvor 0 mm) mm I Hrdlo pro šroubované topné těleso (G ½" IG) 3 mm K Reakční anoda, ¼" IG 3 O Dimenzováno podle DIN 4753 Analogový teploměr mm N Trubka čidla pro solární teplotní čidlo mm L Trubka čidla pro teplotní čidlo dohřevu mm M Výkonové údaje Tepelná izolace (z pevně fest vypěněné PU-tuhé pěny; PVC-vnější pouzdro se zdrhovadlem; tloušťka stěny izolace pláště, víka a podlahy, vč. opláštění z PVC 55 mm) Podíl tepelné ztráty podle DIN EN V W/K < 2,3 < 2,8 < 3,2 < 3,6 Solární tepelný výměník (z kvalitní oceli St 37-2; přivařený) Solární-VL-přípoj / RL přípoj, G ¾" AG 3 mm B/C 80 / / / / 685 Plocha sdílení tepla m² 0,8,2,5,8 Dovolený provozní tlak bar 6 Dovolená provozní teplota C 0 Obsah kapaliny l 5,7 7,5 9,4,3 Doporučená plocha kolektoru m² do cca. 5 do cca. 7 do cca. 9 do cca. 3 Výměník tepla dohřevu (z kvalitní oceli St 37-2; přivařený) Ukazatel výkonu NL / příslušný výkon kotle 2 -/kw,4 (0),8 (4) 2, (7) 2,5 (2) Trvalý výkon 2 l/h Dohřev - VL-přípoj / RL přípoj, G ¾" AG 3 mm J/F 780 / / / / 325 Plocha sdílení tepla m² 0,6 0,8,0,2 Dovolený provozní tlak bar 6 Dovolená provozní teplota C 0 Obsah kapaliny l 3,8 5,0 6,3 7,5 Poznámky: IG = vnitřní závit; AG = vnější závit; Výpočet podle DIN EN V T3: Teplota v celém akumulátoru 60 C, prostorová teplota 5 C; 2 Vypočteno podle DIN 4708, vztaženo na tepelný výměník dohřevu, požadovaná teplota akumulátoru cca 60 C, teplota na čepu 45 C, kotel chod vpřed / zpětný chod 80/60 C; 3 Trubkový závit DIN ISO 228- (válc), plošně těsnící DE-XXX_-Solarspeicher_TI-MA-080xx

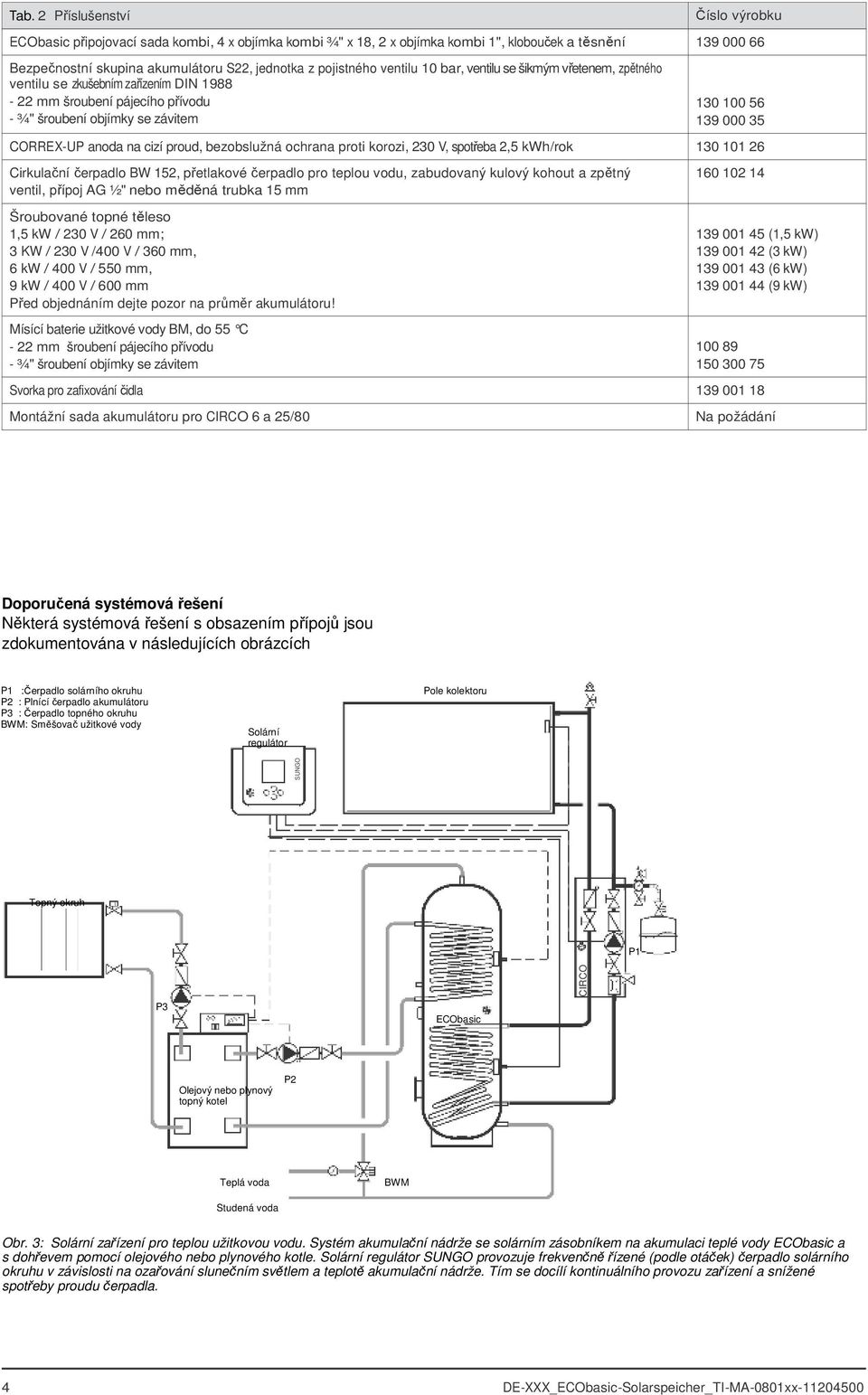

4 Tab. 2 Příslušenství Číslo výrobku připojovací sada kombi, 4 x objímka kombi ¾" x 8, 2 x objímka kombi ", klobouček a těsnění Bezpečnostní skupina akumulátoru S22, jednotka z pojistného ventilu 0 bar, ventilu se šikmým vřetenem, zpětného ventilu se zkušebním zařízením DIN mm šroubení pájecího přívodu - ¾" šroubení objímky se závitem CORREX-UP anoda na cizí proud, bezobslužná ochrana proti korozi, 230 V, spotřeba 2,5 kwh/rok Cirkulační čerpadlo BW 52, přetlakové čerpadlo pro teplou vodu, zabudovaný kulový kohout a zpětný ventil, přípoj AG ½" nebo měděná trubka 5 mm Šroubované topné těleso,5 kw / 230 V / 260 mm; 3 KW / 230 V /400 V / 360 mm, 6 kw / 400 V / 550 mm, 9 kw / 400 V / 600 mm Před objednáním dejte pozor na průměr akumulátoru! Mísící baterie užitkové vody BM, do 55 C - 22 mm šroubení pájecího přívodu - ¾" šroubení objímky se závitem (,5 kw) (3 kw) (6 kw) (9 kw) Svorka pro zafixování čidla Montážní sada akumulátoru pro CIRCO 6 a 25/80 Na požádání Doporučená systémová řešení Některá systémová řešení s obsazením přípojů jsou zdokumentována v následujících obrázcích P :Čerpadlo solárního okruhu P2 : Plnící čerpadlo akumulátoru P3 : Čerpadlo topného okruhu BWM: Směšovač užitkové vody Solární regulátor Pole kolektoru SUNGO Topný okruh P P3 CIRCO Olejový nebo plynový topný kotel P2 Teplá voda BWM Studená voda Obr. 3: Solární zařízení pro teplou užitkovou vodu. Systém akumulační nádrže se solárním zásobníkem na akumulaci teplé vody a s dohřevem pomocí olejového nebo plynového kotle. Solární regulátor SUNGO provozuje frekvenčně řízené (podle otáček) čerpadlo solárního okruhu v závislosti na ozařování slunečním světlem a teplotě akumulační nádrže. Tím se docílí kontinuálního provozu zařízení a snížené spotřeby proudu čerpadla. 4 DE-XXX_-Solarspeicher_TI-MA-080xx

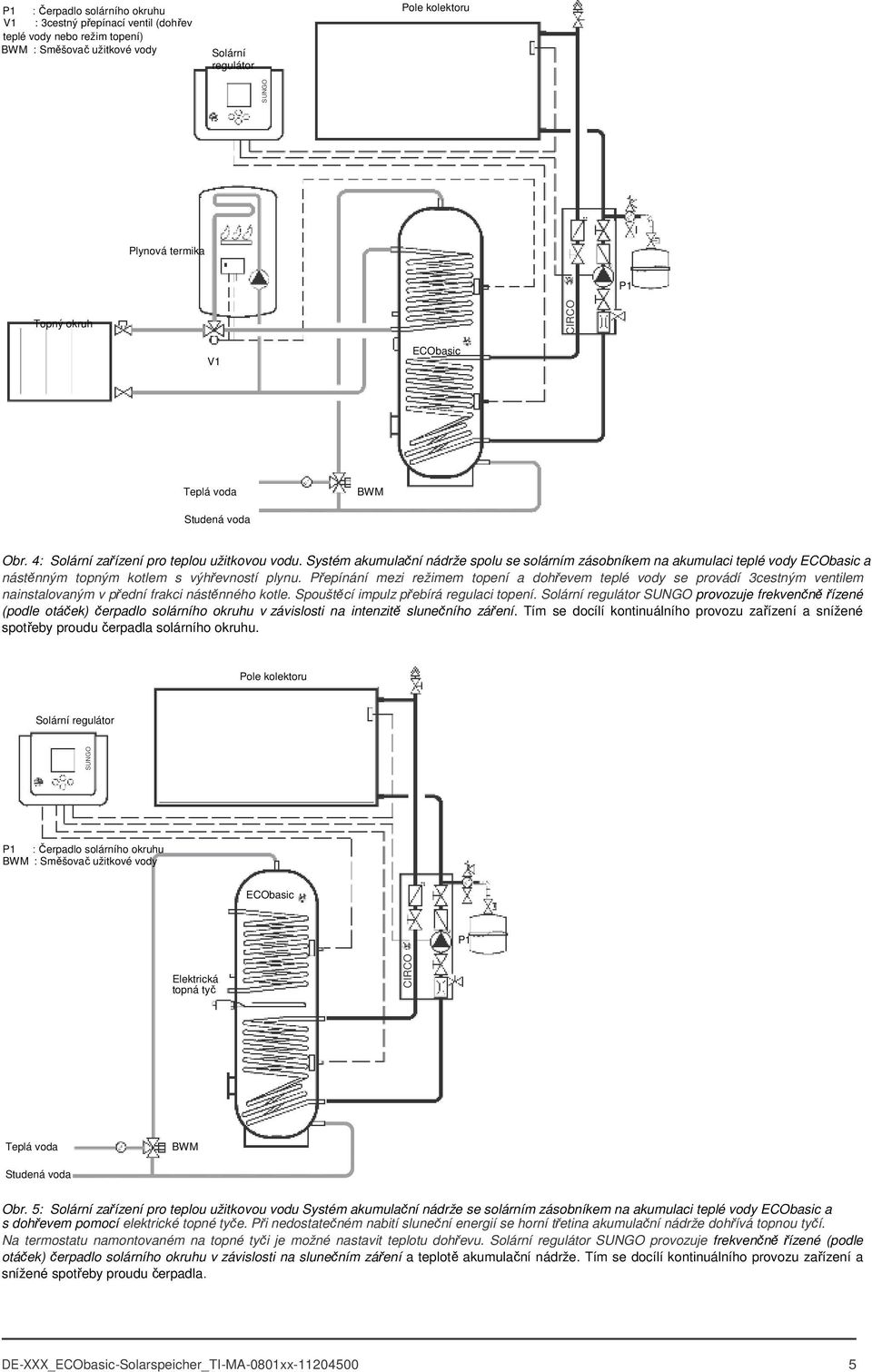

5 P : Čerpadlo solárního okruhu V : 3cestný přepínací ventil (dohřev teplé vody nebo režim topení) BWM : Směšovač užitkové vody Solární regulátor Pole kolektoru SUNGO SUNGO Plynová termika P Topný okruh CIRCO V Teplá voda BWM Studená voda Obr. 4: Solární zařízení pro teplou užitkovou vodu. Systém akumulační nádrže spolu se solárním zásobníkem na akumulaci teplé vody a nástěnným topným kotlem s výhřevností plynu. Přepínání mezi režimem topení a dohřevem teplé vody se provádí 3cestným ventilem nainstalovaným v přední frakci nástěnného kotle. Spouštěcí impulz přebírá regulaci topení. Solární regulátor SUNGO provozuje frekvenčně řízené (podle otáček) čerpadlo solárního okruhu v závislosti na intenzitě slunečního záření. Tím se docílí kontinuálního provozu zařízení a snížené spotřeby proudu čerpadla solárního okruhu. Pole kolektoru Solární regulátor P : Čerpadlo solárního okruhu BWM : Směšovač užitkové vody P Elektrická topná tyč CIRCO Teplá voda BWM Studená voda Obr. 5: Solární zařízení pro teplou užitkovou vodu Systém akumulační nádrže se solárním zásobníkem na akumulaci teplé vody a s dohřevem pomocí elektrické topné tyče. Při nedostatečném nabití sluneční energií se horní třetina akumulační nádrže dohřívá topnou tyčí. Na termostatu namontovaném na topné tyči je možné nastavit teplotu dohřevu. Solární regulátor SUNGO provozuje frekvenčně řízené (podle otáček) čerpadlo solárního okruhu v závislosti na slunečním záření a teplotě akumulační nádrže. Tím se docílí kontinuálního provozu zařízení a snížené spotřeby proudu čerpadla. DE-XXX_-Solarspeicher_TI-MA-080xx

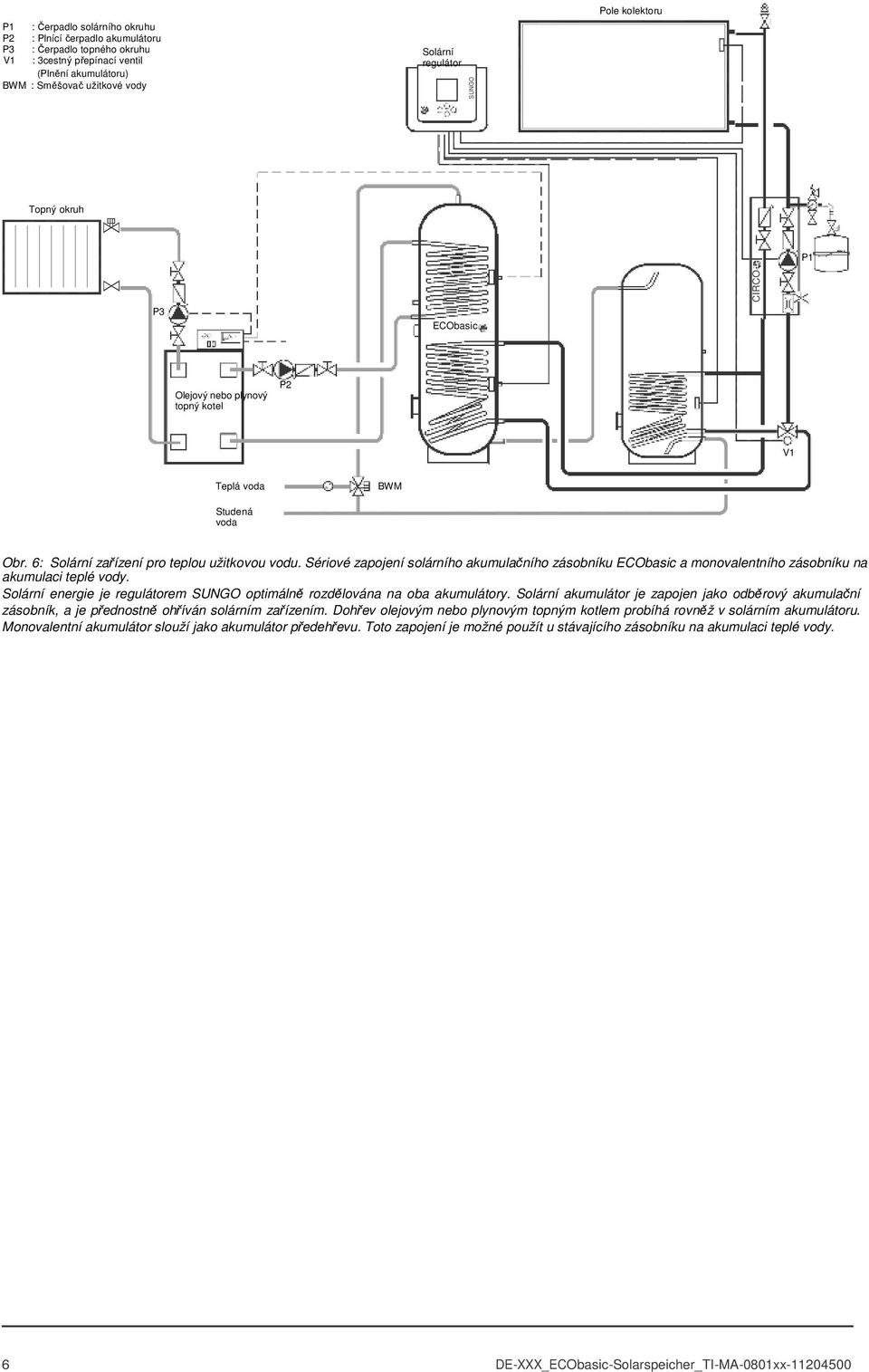

6 P : Čerpadlo solárního okruhu P2 : Plnící čerpadlo akumulátoru P3 : Čerpadlo topného okruhu V : 3cestný přepínací ventil (Plnění akumulátoru) BWM : Směšovač užitkové vody Solární regulátor SUNGO Pole kolektoru Topný okruh P P3 CIRCO Olejový nebo plynový topný kotel P2 V Teplá voda BWM Studená voda Obr. 6: Solární zařízení pro teplou užitkovou vodu. Sériové zapojení solárního akumulačního zásobníku a monovalentního zásobníku na akumulaci teplé vody. Solární energie je regulátorem SUNGO optimálně rozdělována na oba akumulátory. Solární akumulátor je zapojen jako odběrový akumulační zásobník, a je přednostně ohříván solárním zařízením. Dohřev olejovým nebo plynovým topným kotlem probíhá rovněž v solárním akumulátoru. Monovalentní akumulátor slouží jako akumulátor předehřevu. Toto zapojení je možné použít u stávajícího zásobníku na akumulaci teplé vody. 6 DE-XXX_-Solarspeicher_TI-MA-080xx

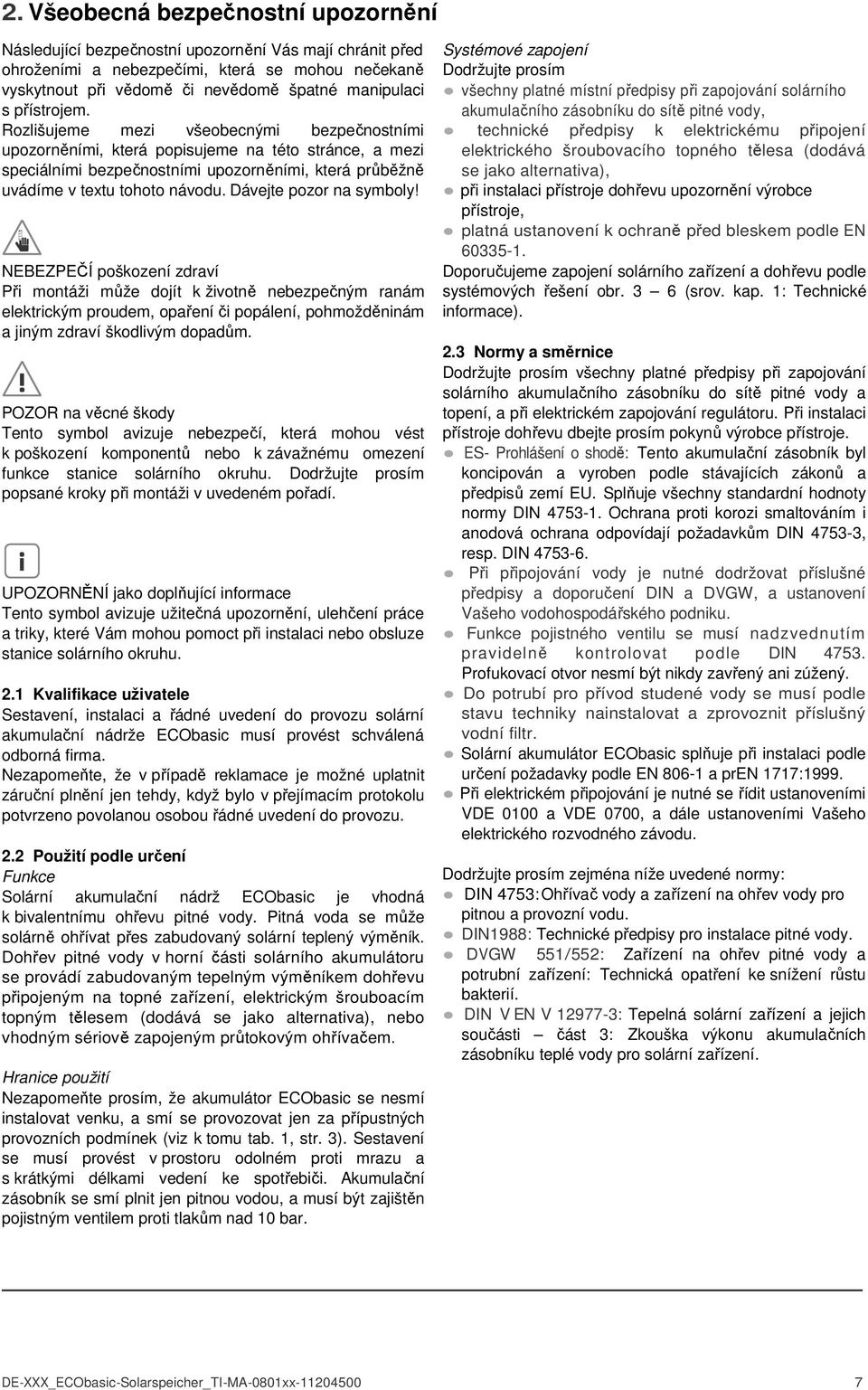

7 2. Všeobecná bezpečnostní upozornění Následující bezpečnostní upozornění Vás mají chránit před ohroženími a nebezpečími, která se mohou nečekaně vyskytnout při vědomě či nevědomě špatné manipulaci s přístrojem. Rozlišujeme mezi všeobecnými bezpečnostními upozorněními, která popisujeme na této stránce, a mezi speciálními bezpečnostními upozorněními, která průběžně uvádíme v textu tohoto návodu. Dávejte pozor na symboly! NEBEZPEČÍ poškození zdraví Při montáži může dojít k životně nebezpečným ranám elektrickým proudem, opaření či popálení, pohmožděninám a jiným zdraví škodlivým dopadům. POZOR na věcné škody Tento symbol avizuje nebezpečí, která mohou vést k poškození komponentů nebo k závažnému omezení funkce stanice solárního okruhu. Dodržujte prosím popsané kroky při montáži v uvedeném pořadí. UPOZORNĚNÍ jako doplňující informace Tento symbol avizuje užitečná upozornění, ulehčení práce a triky, které Vám mohou pomoct při instalaci nebo obsluze stanice solárního okruhu. 2. Kvalifikace uživatele Sestavení, instalaci a řádné uvedení do provozu solární akumulační nádrže musí provést schválená odborná firma. Nezapomeňte, že v případě reklamace je možné uplatnit záruční plnění jen tehdy, když bylo v přejímacím protokolu potvrzeno povolanou osobou řádné uvedení do provozu. 2.2 Použití podle určení Funkce Solární akumulační nádrž je vhodná k bivalentnímu ohřevu pitné vody. Pitná voda se může solárně ohřívat přes zabudovaný solární teplený výměník. Dohřev pitné vody v horní části solárního akumulátoru se provádí zabudovaným tepelným výměníkem dohřevu připojeným na topné zařízení, elektrickým šrouboacím topným tělesem (dodává se jako alternativa), nebo vhodným sériově zapojeným průtokovým ohřívačem. Hranice použití Nezapomeňte prosím, že akumulátor se nesmí instalovat venku, a smí se provozovat jen za přípustných provozních podmínek (viz k tomu tab., str. 3). Sestavení se musí provést v prostoru odolném proti mrazu a s krátkými délkami vedení ke spotřebiči. Akumulační zásobník se smí plnit jen pitnou vodou, a musí být zajištěn pojistným ventilem proti tlakům nad 0 bar. Systémové zapojení Dodržujte prosím všechny platné místní předpisy při zapojování solárního akumulačního zásobníku do sítě pitné vody, technické předpisy k elektrickému připojení elektrického šroubovacího topného tělesa (dodává se jako alternativa), při instalaci přístroje dohřevu upozornění výrobce přístroje, platná ustanovení k ochraně před bleskem podle EN Doporučujeme zapojení solárního zařízení a dohřevu podle systémových řešení obr. 3 6 (srov. kap. : Technické informace). 2.3 Normy a směrnice Dodržujte prosím všechny platné předpisy při zapojování solárního akumulačního zásobníku do sítě pitné vody a topení, a při elektrickém zapojování regulátoru. Při instalaci přístroje dohřevu dbejte prosím pokynů výrobce přístroje. ES- Prohlášení o shodě: Tento akumulační zásobník byl koncipován a vyroben podle stávajících zákonů a předpisů zemí EU. Splňuje všechny standardní hodnoty normy DIN Ochrana proti korozi smaltováním i anodová ochrana odpovídají požadavkům DIN , resp. DIN Při připojování vody je nutné dodržovat příslušné předpisy a doporučení DIN a DVGW, a ustanovení Vašeho vodohospodářského podniku. Funkce pojistného ventilu se musí nadzvednutím pravidelně kontrolovat podle DIN Profukovací otvor nesmí být nikdy zavřený ani zúžený. Do potrubí pro přívod studené vody se musí podle stavu techniky nainstalovat a zprovoznit příslušný vodní filtr. Solární akumulátor splňuje při instalaci podle určení požadavky podle EN 806- a pren 77:999. Při elektrickém připojování je nutné se řídit ustanoveními VDE 000 a VDE 0700, a dále ustanoveními Vašeho elektrického rozvodného závodu. Dodržujte prosím zejména níže uvedené normy: DIN 4753: Ohřívač vody a zařízení na ohřev vody pro pitnou a provozní vodu. DIN988: Technické předpisy pro instalace pitné vody. DVGW 55/552: Zařízení na ohřev pitné vody a potrubní zařízení: Technická opatření ke snížení růstu bakterií. DIN V EN V : Tepelná solární zařízení a jejich součásti část 3: Zkouška výkonu akumulačních zásobníku teplé vody pro solární zařízení. DE-XXX_-Solarspeicher_TI-MA-080xx

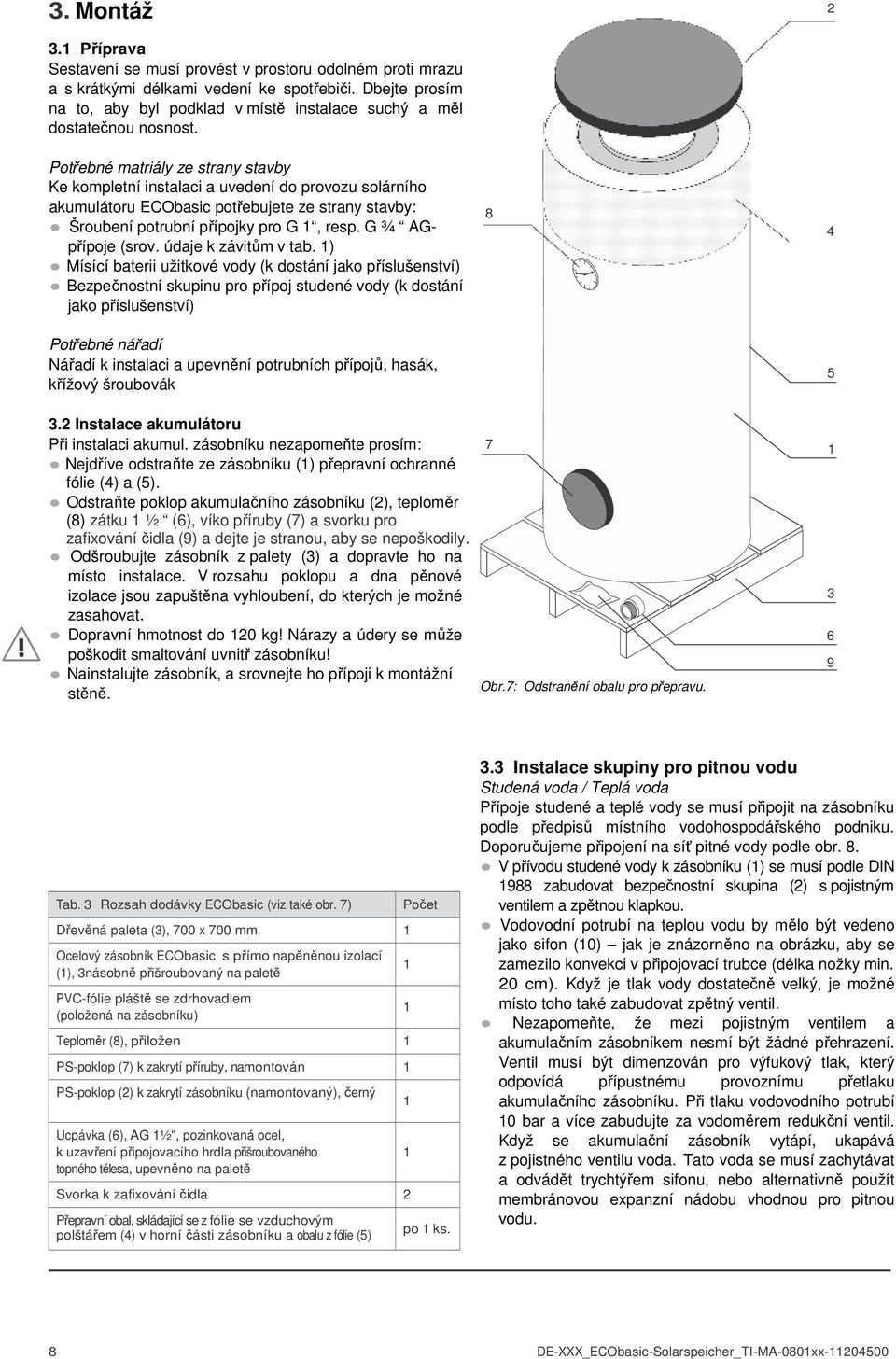

8 3. Montáž 2 3. Příprava Sestavení se musí provést v prostoru odolném proti mrazu a s krátkými délkami vedení ke spotřebiči. Dbejte prosím na to, aby byl podklad v místě instalace suchý a měl dostatečnou nosnost. Potřebné matriály ze strany stavby Ke kompletní instalaci a uvedení do provozu solárního akumulátoru potřebujete ze strany stavby: Šroubení potrubní přípojky pro G, resp. G ¾ AGpřípoje (srov. údaje k závitům v tab. ) Mísící baterii užitkové vody (k dostání jako příslušenství) Bezpečnostní skupinu pro přípoj studené vody (k dostání jako příslušenství) Potřebné nářadí Nářadí k instalaci a upevnění potrubních přípojů, hasák, křížový šroubovák Instalace akumulátoru Při instalaci akumul. zásobníku nezapomeňte prosím: Nejdříve odstraňte ze zásobníku () přepravní ochranné fólie (4) a (5). Odstraňte poklop akumulačního zásobníku (2), teploměr (8) zátku ½ (6), víko příruby (7) a svorku pro zafixování čidla (9) a dejte je stranou, aby se nepoškodily. Odšroubujte zásobník z palety (3) a dopravte ho na místo instalace. V rozsahu poklopu a dna pěnové izolace jsou zapuštěna vyhloubení, do kterých je možné zasahovat. Dopravní hmotnost do 20 kg! Nárazy a údery se může poškodit smaltování uvnitř zásobníku! Nainstalujte zásobník, a srovnejte ho přípoji k montážní stěně. 7 Obr.7: Odstranění obalu pro přepravu Tab. 3 Rozsah dodávky (viz také obr. 7) Dřevěná paleta (3), 700 x 700 mm Ocelový zásobník s přímo napěněnou izolací (), 3násobně přišroubovaný na paletě PVC-fólie pláště se zdrhovadlem (položená na zásobníku) Teploměr (8), přiložen PS-poklop (7) k zakrytí příruby, namontován PS-poklop (2) k zakrytí zásobníku (namontovaný), černý Ucpávka (6), AG ½", pozinkovaná ocel, k uzavření připojovacího hrdla přišroubovaného topného tělesa, upevněno na paletě Svorka k zafixování čidla 2 Přepravní obal, skládající se z fólie se vzduchovým polštářem (4) v horní části zásobníku a obalu z fólie (5) Počet po ks. 3.3 Instalace skupiny pro pitnou vodu Studená voda / Teplá voda Přípoje studené a teplé vody se musí připojit na zásobníku podle předpisů místního vodohospodářského podniku. Doporučujeme připojení na síť pitné vody podle obr. 8. V přívodu studené vody k zásobníku () se musí podle DIN 988 zabudovat bezpečnostní skupina (2) s pojistným ventilem a zpětnou klapkou. Vodovodní potrubí na teplou vodu by mělo být vedeno jako sifon (0) jak je znázorněno na obrázku, aby se zamezilo konvekci v připojovací trubce (délka nožky min. 20 cm). Když je tlak vody dostatečně velký, je možné místo toho také zabudovat zpětný ventil. Nezapomeňte, že mezi pojistným ventilem a akumulačním zásobníkem nesmí být žádné přehrazení. Ventil musí být dimenzován pro výfukový tlak, který odpovídá přípustnému provoznímu přetlaku akumulačního zásobníku. Při tlaku vodovodního potrubí 0 bar a více zabudujte za vodoměrem redukční ventil. Když se akumulační zásobník vytápí, ukapává z pojistného ventilu voda. Tato voda se musí zachytávat a odvádět trychtýřem sifonu, nebo alternativně použít membránovou expanzní nádobu vhodnou pro pitnou vodu. 8 DE-XXX_-Solarspeicher_TI-MA-080xx

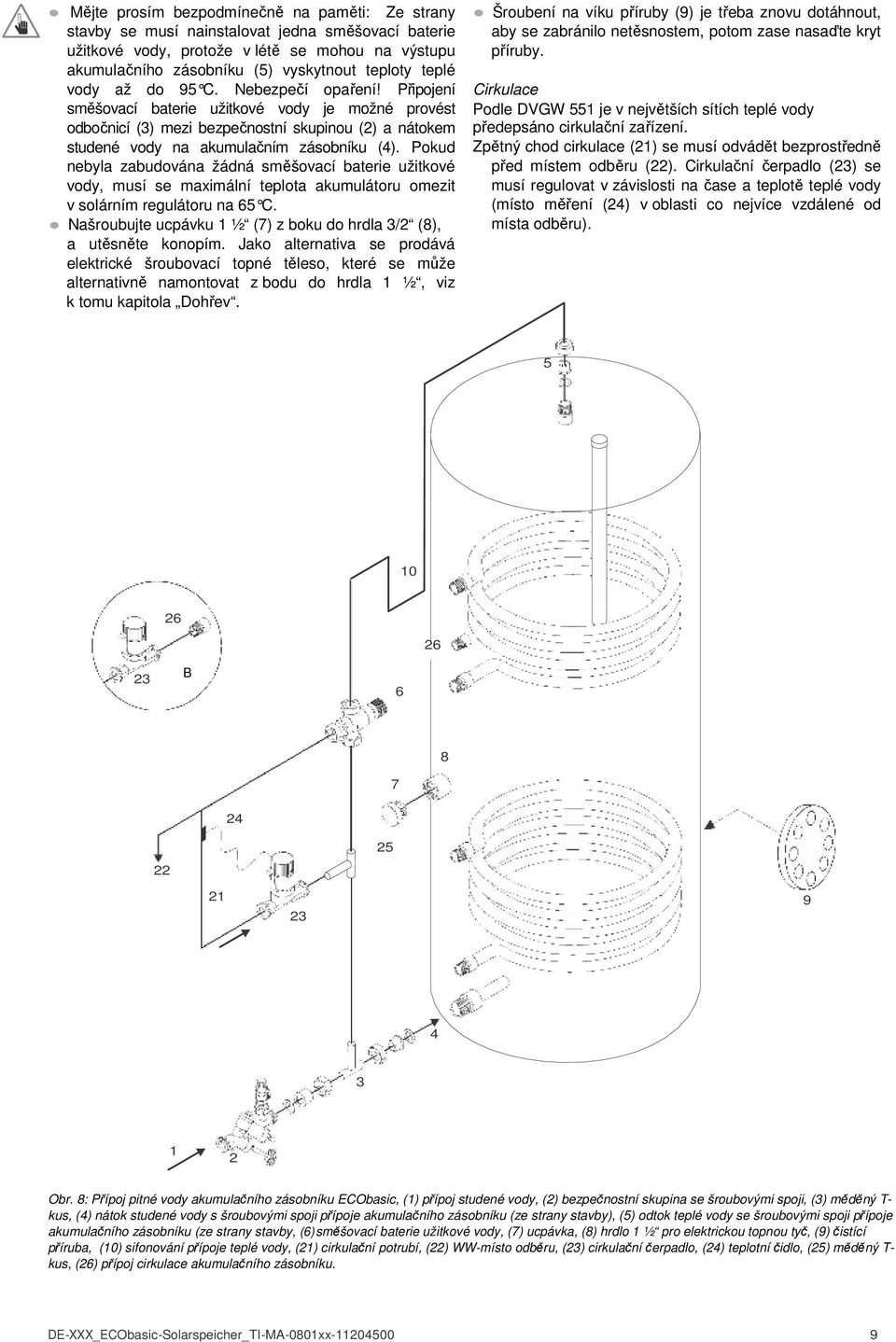

9 Mějte prosím bezpodmínečně na paměti: Ze strany stavby se musí nainstalovat jedna směšovací baterie užitkové vody, protože v létě se mohou na výstupu akumulačního zásobníku (5) vyskytnout teploty teplé vody až do 95 C. Nebezpečí opaření! Připojení směšovací baterie užitkové vody je možné provést odbočnicí (3) mezi bezpečnostní skupinou (2) a nátokem studené vody na akumulačním zásobníku (4). Pokud nebyla zabudována žádná směšovací baterie užitkové vody, musí se maximální teplota akumulátoru omezit v solárním regulátoru na 65 C. Našroubujte ucpávku ½ (7) z boku do hrdla 3/2 (8), a utěsněte konopím. Jako alternativa se prodává elektrické šroubovací topné těleso, které se může alternativně namontovat z bodu do hrdla ½, viz k tomu kapitola Dohřev. Šroubení na víku příruby (9) je třeba znovu dotáhnout, aby se zabránilo netěsnostem, potom zase nasaďte kryt příruby. Cirkulace Podle DVGW 55 je v největších sítích teplé vody předepsáno cirkulační zařízení. Zpětný chod cirkulace (2) se musí odvádět bezprostředně před místem odběru (22). Cirkulační čerpadlo (23) se musí regulovat v závislosti na čase a teplotě teplé vody (místo měření (24) v oblasti co nejvíce vzdálené od místa odběru) B Obr. 8: Přípoj pitné vody akumulačního zásobníku, () přípoj studené vody, (2) bezpečnostní skupina se šroubovými spoji, (3) měděný T- kus, (4) nátok studené vody s šroubovými spoji přípoje akumulačního zásobníku (ze strany stavby), (5) odtok teplé vody se šroubovými spoji přípoje akumulačního zásobníku (ze strany stavby, (6) směšovací baterie užitkové vody, (7) ucpávka, (8) hrdlo ½ pro elektrickou topnou tyč, (9) čistící příruba, (0) sifonování přípoje teplé vody, (2) cirkulační potrubí, (22) WW-místo odběru, (23) cirkulační čerpadlo, (24) teplotní čidlo, (25) měděný T- kus, (26) přípoj cirkulace akumulačního zásobníku. DE-XXX_-Solarspeicher_TI-MA-080xx

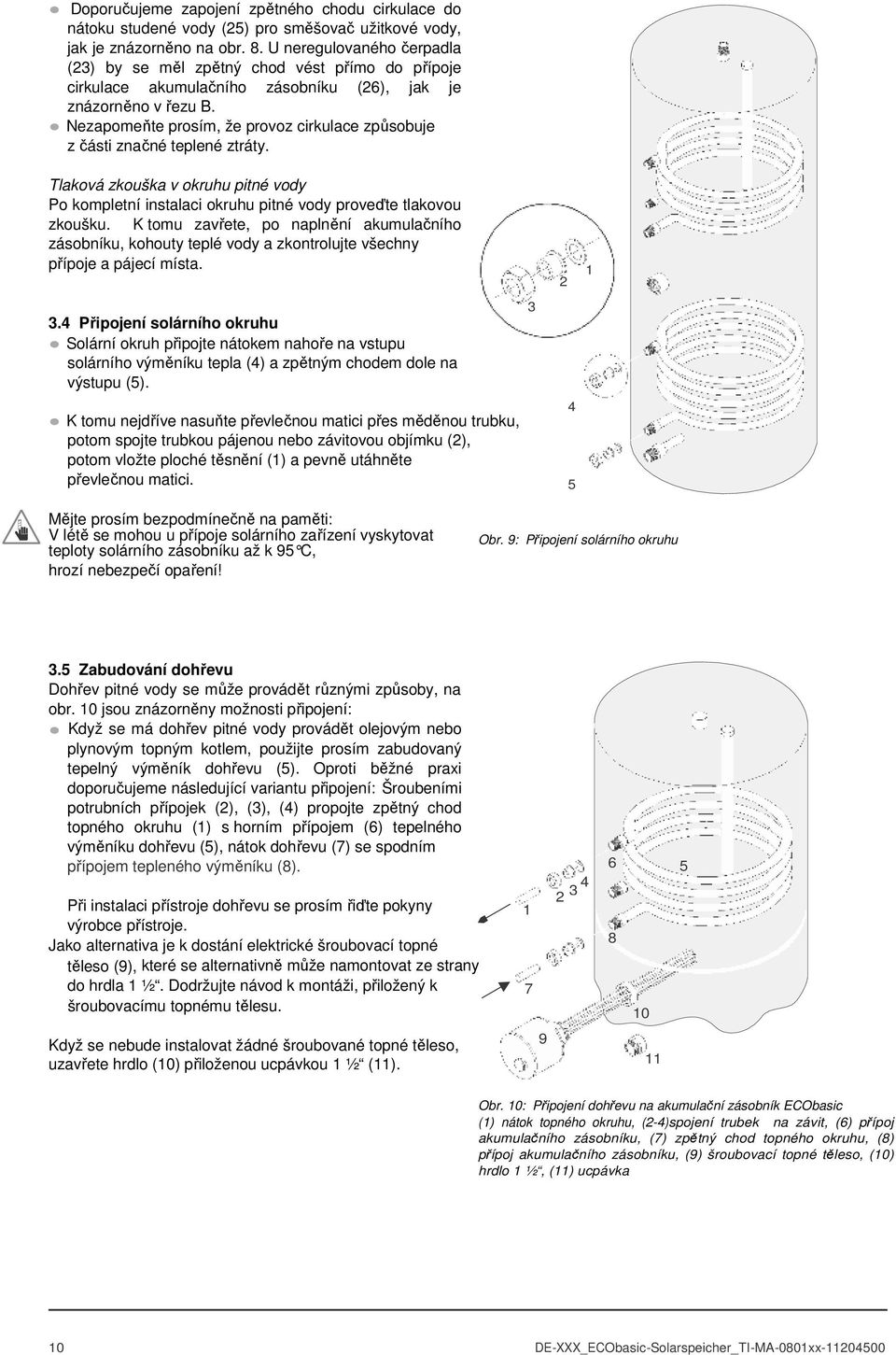

10 Doporučujeme zapojení zpětného chodu cirkulace do nátoku studené vody (25) pro směšovač užitkové vody, jak je znázorněno na obr. 8. U neregulovaného čerpadla (23) by se měl zpětný chod vést přímo do přípoje cirkulace akumulačního zásobníku (26), jak je znázorněno v řezu B. Nezapomeňte prosím, že provoz cirkulace způsobuje z části značné teplené ztráty. Tlaková zkouška v okruhu pitné vody Po kompletní instalaci okruhu pitné vody proveďte tlakovou zkoušku. K tomu zavřete, po naplnění akumulačního zásobníku, kohouty teplé vody a zkontrolujte všechny přípoje a pájecí místa Připojení solárního okruhu Solární okruh připojte nátokem nahoře na vstupu solárního výměníku tepla (4) a zpětným chodem dole na výstupu (5). 4 K tomu nejdříve nasuňte převlečnou matici přes měděnou trubku, potom spojte trubkou pájenou nebo závitovou objímku (2), potom vložte ploché těsnění () a pevně utáhněte převlečnou matici. 5 3 Mějte prosím bezpodmínečně na paměti: V létě se mohou u přípoje solárního zařízení vyskytovat teploty solárního zásobníku až k 95 C, hrozí nebezpečí opaření! Obr. 9: Připojení solárního okruhu 3.5 Zabudování dohřevu Dohřev pitné vody se může provádět různými způsoby, na obr. 0 jsou znázorněny možnosti připojení: Když se má dohřev pitné vody provádět olejovým nebo plynovým topným kotlem, použijte prosím zabudovaný tepelný výměník dohřevu (5). Oproti běžné praxi doporučujeme následující variantu připojení: Šroubeními potrubních přípojek (2), (3), (4) propojte zpětný chod topného okruhu () s horním přípojem (6) tepelného výměníku dohřevu (5), nátok dohřevu (7) se spodním přípojem tepleného výměníku (8) Při instalaci přístroje dohřevu se prosím řiďte pokyny výrobce přístroje. 8 Jako alternativa je k dostání elektrické šroubovací topné těleso (9), které se alternativně může namontovat ze strany do hrdla ½. Dodržujte návod k montáži, přiložený k 7 šroubovacímu topnému tělesu. 0 9 Když se nebude instalovat žádné šroubované topné těleso, uzavřete hrdlo (0) přiloženou ucpávkou ½ (). Obr. 0: Připojení dohřevu na akumulační zásobník () nátok topného okruhu, (2-4)spojení trubek na závit, (6) přípoj akumulačního zásobníku, (7) zpětný chod topného okruhu, (8) přípoj akumulačního zásobníku, (9) šroubovací topné těleso, (0) hrdlo ½, () ucpávka 0 DE-XXX_-Solarspeicher_TI-MA-080xx

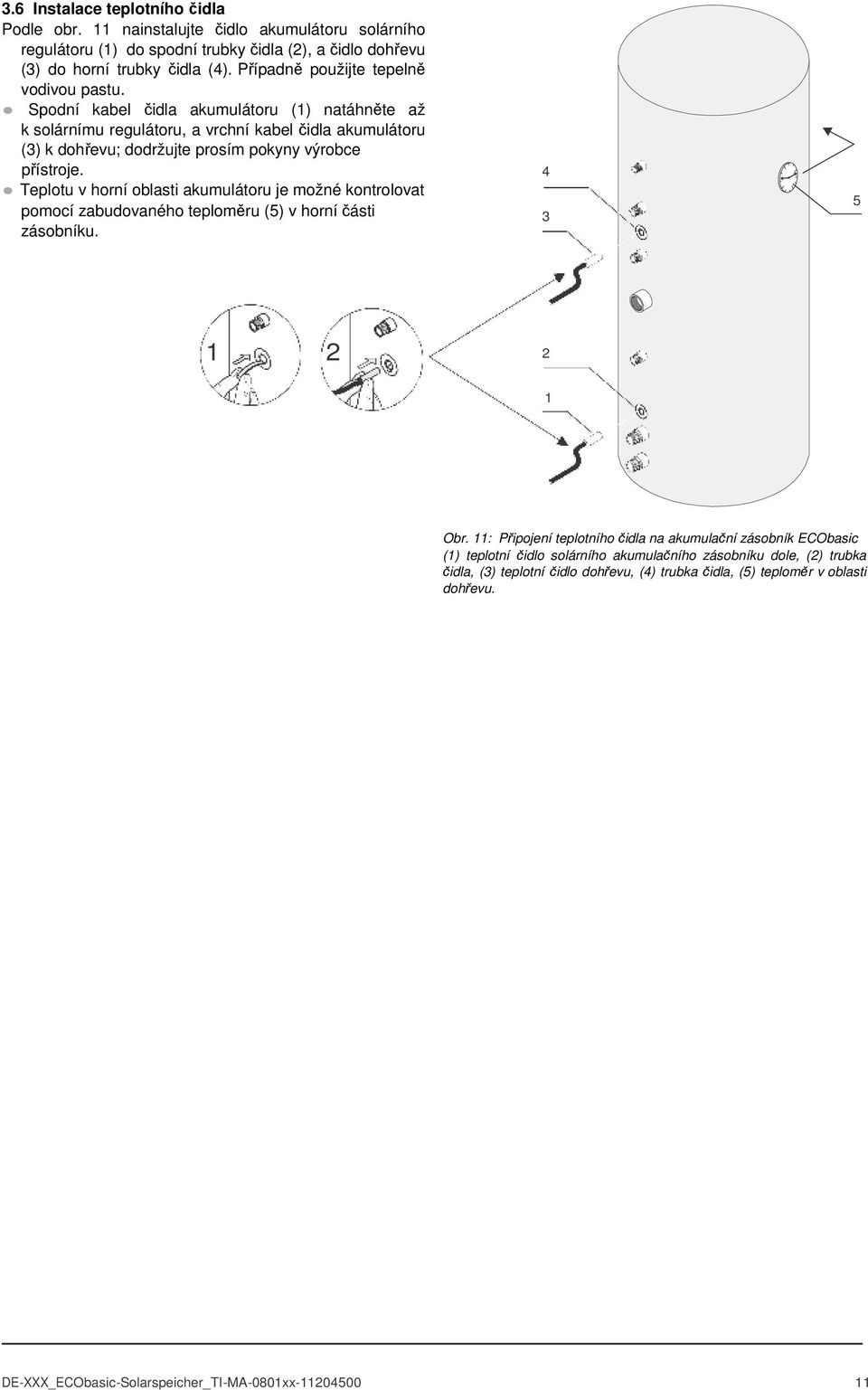

11 3.6 Instalace teplotního čidla Podle obr. nainstalujte čidlo akumulátoru solárního regulátoru () do spodní trubky čidla (2), a čidlo dohřevu (3) do horní trubky čidla (4). Případně použijte tepelně vodivou pastu. Spodní kabel čidla akumulátoru () natáhněte až k solárnímu regulátoru, a vrchní kabel čidla akumulátoru (3) k dohřevu; dodržujte prosím pokyny výrobce přístroje. 4 Teplotu v horní oblasti akumulátoru je možné kontrolovat pomocí zabudovaného teploměru (5) v horní části 3 zásobníku Obr. : Připojení teplotního čidla na akumulační zásobník () teplotní čidlo solárního akumulačního zásobníku dole, (2) trubka čidla, (3) teplotní čidlo dohřevu, (4) trubka čidla, (5) teploměr v oblasti dohřevu. DE-XXX_-Solarspeicher_TI-MA-080xx

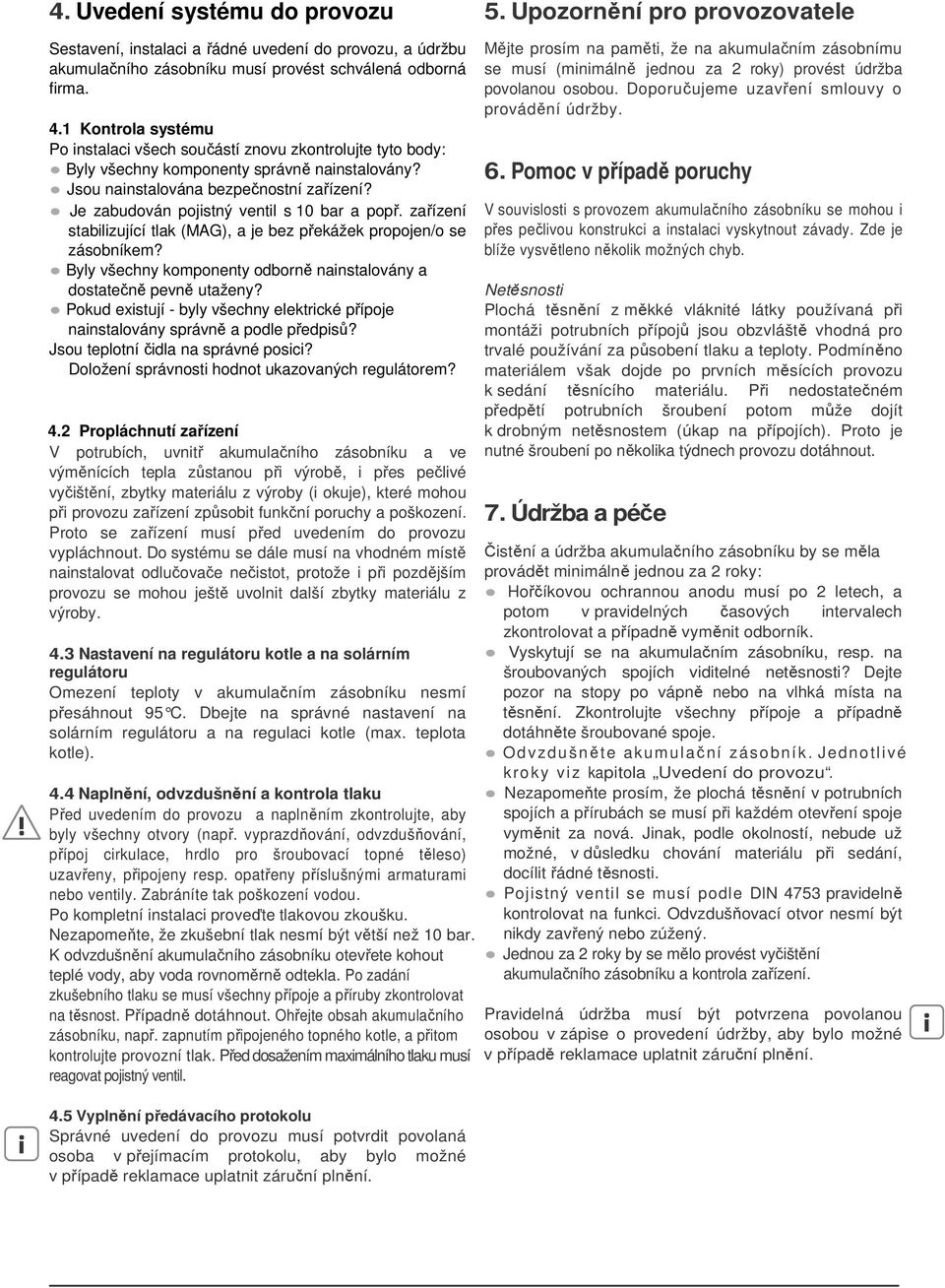

12 4. Uvedení systému do provozu 5. Upozornění pro provozovatele Sestavení, instalaci a řádné uvedení do provozu, a údržbu akumulačního zásobníku musí provést schválená odborná firma. 4. Kontrola systému Po instalaci všech součástí znovu zkontrolujte tyto body: Byly všechny komponenty správně nainstalovány? Jsou nainstalována bezpečnostní zařízení? Je zabudován pojistný ventil s 0 bar a popř. zařízení stabilizující tlak (MAG), a je bez překážek propojen/o se zásobníkem? Byly všechny komponenty odborně nainstalovány a dostatečně pevně utaženy? Pokud existují - byly všechny elektrické přípoje nainstalovány správně a podle předpisů? Jsou teplotní čidla na správné posici? Doložení správnosti hodnot ukazovaných regulátorem? 4.2 Propláchnutí zařízení V potrubích, uvnitř akumulačního zásobníku a ve výměnících tepla zůstanou při výrobě, i přes pečlivé vyčištění, zbytky materiálu z výroby (i okuje), které mohou při provozu zařízení způsobit funkční poruchy a poškození. Proto se zařízení musí před uvedením do provozu vypláchnout. Do systému se dále musí na vhodném místě nainstalovat odlučovače nečistot, protože i při pozdějším provozu se mohou ještě uvolnit další zbytky materiálu z výroby. 4.3 Nastavení na regulátoru kotle a na solárním regulátoru Omezení teploty v akumulačním zásobníku nesmí přesáhnout 95 C. Dbejte na správné nastavení na solárním regulátoru a na regulaci kotle (max. teplota kotle). 4.4 Naplnění, odvzdušnění a kontrola tlaku Před uvedením do provozu a naplněním zkontrolujte, aby byly všechny otvory (např. vyprazdňování, odvzdušňování, přípoj cirkulace, hrdlo pro šroubovací topné těleso) uzavřeny, připojeny resp. opatřeny příslušnými armaturami nebo ventily. Zabráníte tak poškození vodou. Po kompletní instalaci proveďte tlakovou zkoušku. Nezapomeňte, že zkušební tlak nesmí být větší než 0 bar. K odvzdušnění akumulačního zásobníku otevřete kohout teplé vody, aby voda rovnoměrně odtekla. Po zadání zkušebního tlaku se musí všechny přípoje a příruby zkontrolovat na těsnost. Případně dotáhnout. Ohřejte obsah akumulačního zásobníku, např. zapnutím připojeného topného kotle, a přitom kontrolujte provozní tlak. Před dosažením maximálního tlaku musí reagovat pojistný ventil. 4.5 Vyplnění předávacího protokolu Správné uvedení do provozu musí potvrdit povolaná osoba v přejímacím protokolu, aby bylo možné v případě reklamace uplatnit záruční plnění. Mějte prosím na paměti, že na akumulačním zásobnímu se musí (minimálně jednou za 2 roky) provést údržba povolanou osobou. Doporučujeme uzavření smlouvy o provádění údržby. 6. Pomoc v případě poruchy V souvislosti s provozem akumulačního zásobníku se mohou i přes pečlivou konstrukci a instalaci vyskytnout závady. Zde je blíže vysvětleno několik možných chyb. Netěsnosti Plochá těsnění z měkké vláknité látky používaná při montáži potrubních přípojů jsou obzvláště vhodná pro trvalé používání za působení tlaku a teploty. Podmíněno materiálem však dojde po prvních měsících provozu k sedání těsnícího materiálu. Při nedostatečném předpětí potrubních šroubení potom může dojít k drobným netěsnostem (úkap na přípojích). Proto je nutné šroubení po několika týdnech provozu dotáhnout. 7. Údržba a péče Čistění a údržba akumulačního zásobníku by se měla provádět minimálně jednou za 2 roky: Hořčíkovou ochrannou anodu musí po 2 letech, a potom v pravidelných časových intervalech zkontrolovat a případně vyměnit odborník. Vyskytují se na akumulačním zásobníku, resp. na šroubovaných spojích viditelné netěsnosti? Dejte pozor na stopy po vápně nebo na vlhká místa na těsnění. Zkontrolujte všechny přípoje a případně dotáhněte šroubované spoje. Odvzdušně te akumul ač ní zásobn ík. J ed no tl i vé k ro k y vi z kapitola Uvedení do provozu. Nezapomeňte prosím, že plochá těsnění v potrubních spojích a přírubách se musí při každém otevření spoje vyměnit za nová. Jinak, podle okolností, nebude už možné, v důsledku chování materiálu při sedání, docílit řádné těsnosti. Pojistný ventil se musí podle DIN 4753 pravidelně kontrolovat na funkci. Odvzdušňovací otvor nesmí být nikdy zavřený nebo zúžený. Jednou za 2 roky by se mělo provést vyčištění akumulačního zásobníku a kontrola zařízení. Pravidelná údržba musí být potvrzena povolanou osobou v zápise o provedení údržby, aby bylo možné v případě reklamace uplatnit záruční plnění.
