1 Zhodnocení technického stavu PZS s výhledem k minimalizaci jejich konstrukčního provedení s cílem zajistit prodloužení jejich technické životnosti. Plzeň, Ing. Marek TYR

2 Technologické typy PZZ provozovaných v současnosti v síti SŽDC Dělení PZS: Na vyhovující zařízení zcela splňující platné normy a předpisy. PZZ-K. Na zařízení provozovaná dle platné legislativy poplatné době, kdy bylo zařízení uváděno do provozu.

3 PZZ za hranicí technické životnosti Nedostatky PZZ hrubého charakteru: Indikace přejezdů starších konstrukcí neřešené bezpečným způsobem Chybějící úvazky přejezdových zařízení do navazujícího zabezpečovacího zařízení Chybějící obvody eliminující ztrátu šuntu při využití liniových prvků detekce volnosti Nedostatky PZZ provozně nevhodné: Napájení PZZ baterie a dobíječe za hranicí životnosti Venkovní části PZZ výstražníky, pohony závor, technologické skříně, VTO, NO PZS Kmitavá relé, časové jednotky řešené průmyslovými relé bez vestavěné bezpečnosti

4 Základní charakteristika PZZ-K v cílovém stavu Napájení Bezpečné reléové jádro Elektronické jádro navazující na bezpečnou logiku Výstražníky, doplněné o NŽ pozitivní signalizace výkonovými LED i o NŽ červených světel výkonovými LED. Variantně bude možno použít i výstražníky se žárovkami OSRAM SIG 1820UE. Prvky detekce volnosti, automatické ovládání výstrahy. Diagnostika

5 Napájení Elektrická přípojka NN z veřejné rozvodné sítě 230 V/50 Hz AC. Měření, jištění, okruhování rozvodů. Rozvody NN v síti TN-C-S, 230 V/50 Hz AC. Podružné rozvaděče pro zab. zař., jištění okruhů napájení dobíječů reléových baterií, IT, apod. Rozvody NN v síti IT se zálohou pro činnost zab. zař., 230 V/50 Hz AC. Napájení přejezdníků. Požadavek na zálohu této soustavy záloha zpravidla řešena v bypass režimu (horká záloha) Rozvody NN v síti FELF pro činnost kolejových obvodů, 230 V/75/275 Hz AC. Napájení dvoufázových kolejových obvodů o signálních kmitočtech 75 Hz a 275 Hz kmitočty lišící se od základního napájecího 50 Hz. Požadavek na zálohu této soustavy záloha řešena v by-pass režimu reléovou logikou přepínání mezi dvojicí měničů Rozvody SS v síti FELF pro napájení bezpečného jádra a výkonných obvodů, 24 V DC. Kompletní řešení při náhradě reléové baterie a dobíječe. Soustava napájí Elektronické i reléové jádro. Přepěťové ochrany zmíněných napájecích soustav. Ucelená řešení komplexně řešící jednotlivé napájecí soustavy od I. po III. stupeň účinně svádějící jak velké energetické výboje, tak musí dbát i na dostatečnou rychlost reakce na přepětí.

6

7 Bezpečné reléové jádro obvod směrových relé obvody relé vyhodnocení kritéria anulace a průjezdu železničního vozidla přejezdem obvod spouštěcího relé výstrahy obvody kontroly polohy závor doplněné o bezpečné elektronické časové jednotky obvody ovládání pohonu závor obvody relé detekce korektní činnosti systému Umístění vnitřních částí PZZ do technologických objektů. Reléové skříně, reléové domky v závislosti na dislokaci a uspořádání

8

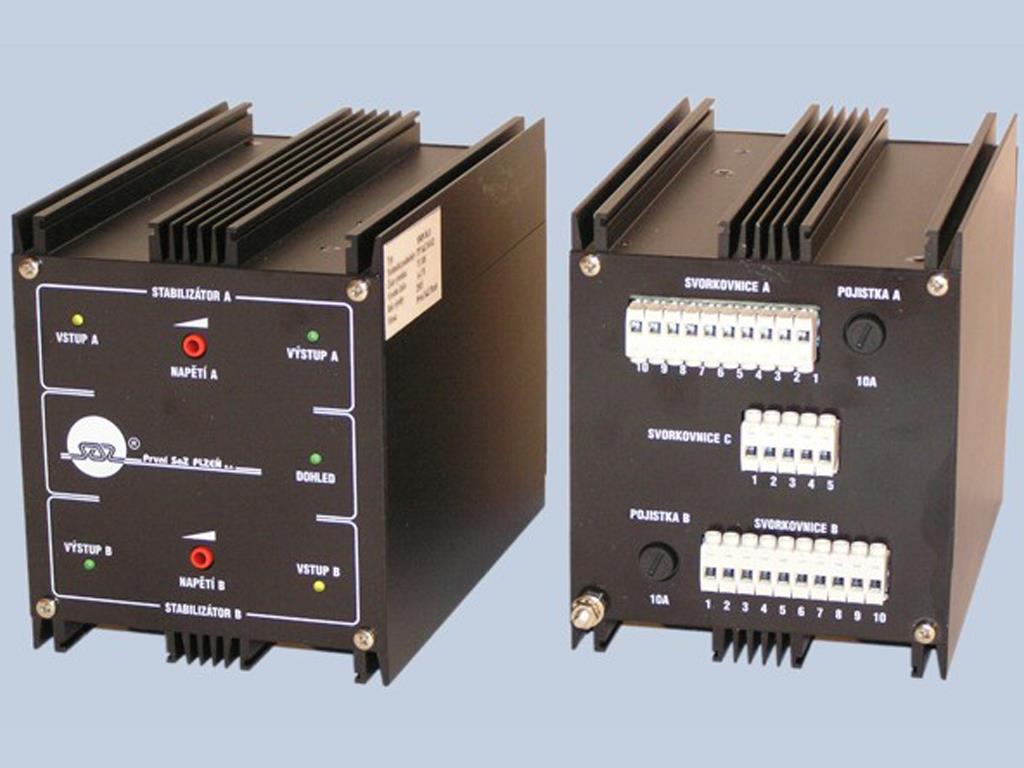

9 Elektronické jádro navazující na bezpečnou logiku Výrobek SMN04 stabilizátor napětí Výrobek EKNK elektronická kontrola napájení a kmitání

10 Výrobek EKS elektronické kontrola světel Výrobek EOL elektronické ovládání LED červených světel výstražníků Výrobek EKS L elektronická kontrola svícení LED červených světel Výrobek NŽ R výkonové LED pro červená světla výstražníků Výrobek NŽ výkonové LED pro bílá světla výstražníků

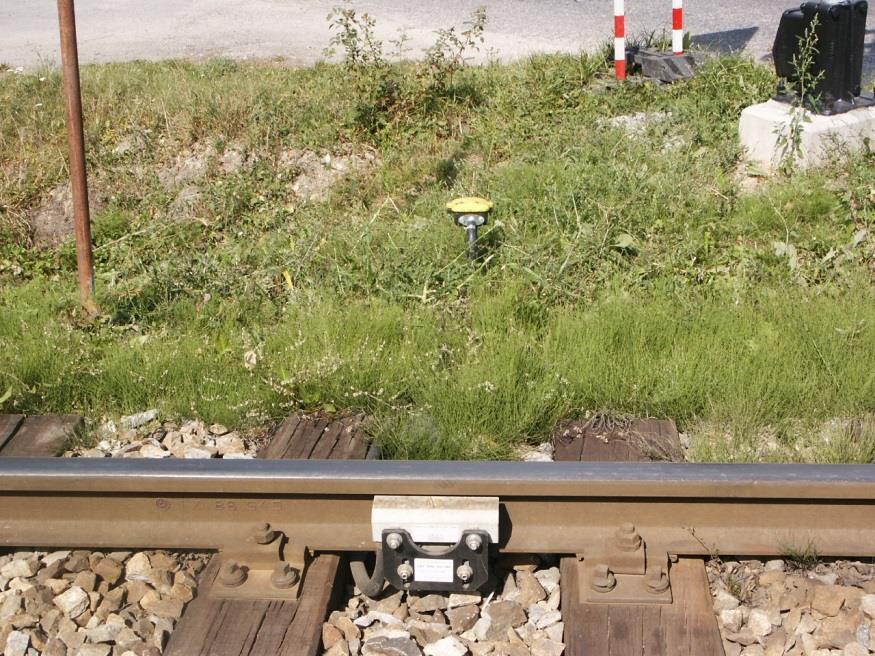

11 Prvky detekce volnosti

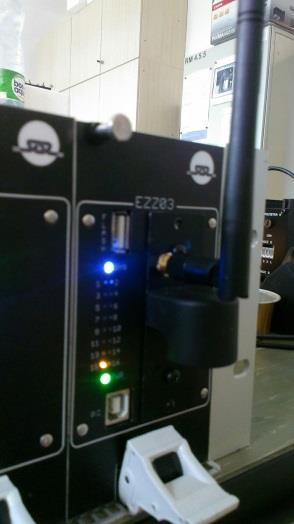

12 Diagnostika Při modernizací PZZ typu PZZ-K musí být sledována samozřejmě i diagnostika, byť z hlediska našich výrobků pouze lokálně a na nejnižší úrovni. I tak je v provozu PZZ nepřetržitě monitorována činnost PZS. Výrobek EZZ03-3. generace lokální diagnostiky z produkce společnosti SaZ. PZZ typu PZZ-K je však pro osazení diagnostiky zcela otevřené a je tento systém možno osazovat od minimální lokální až po diagnostické systémy začleňované do centrálních diagnostických systémů připojených na centrální diagnostická pracoviště. Výhodou nasazení diagnostik s možností komunikace v GSM síti je možnost odesíláni on-line alarmových SMS na mobilní telefony pohotovostních pracovišť.

13 Závěrem Přednáška na téma: Koncepce k sledovanému cílovému stavu systému PZS typu PZZ-K. Představeny byly především nové elektronické výrobky jako takové, tak i jistá palčivá témata, která nás k dosažení cílového stavu čekají vyslovit a především vyřešit.

14 DĚKUJI ZA POZORNOST Ing. Marek TYR
