2 VZPK VÝSTRAŽNÉ ZAŘÍZENÍ PRO PŘECHOD KOLEJÍ (VZPK) Technické požadavky na zařízení VZPK stanovují: Vyhláška č 117/2017 Sb., kterou se mění vyhláška č. 177/1995 Sb., Nařízení komise (EU) č. 1300/2014 z , Návrh Technické specifikace SŽDC s.o. ze dne Uplatňují se také ustanovení ČSN ed. 2 ČSN EN ed.2

3 Požadavky Základní požadavky na VZPK poskytuje signály STŮJ a VOLNO, signál STŮJ je světelný i zvukový, případně doplněno břevno světelný signál STŮJ přerušované červené světlo se symbolem stojícího chodce, signál VOLNO pouze akustický, zdroje světelné signalizace - před přechodem vpravo a za přechodem vlevo ve směru chůze, je-li to účelné pak oboustranně, střed světelného zdroje min. 1,8 m nad pochozí plochou, nebližší část nesmí být blíže než 2,5 m od osy koleje volný postranní prostor dle SŽDC S3 část IX., světelný zdroj umístěn nad výstražnou tabulí, přechod musí být kryt návěstidly, nebo přejezdníky.

4 Požadavky Podmínky pro signál STŮJ: stejné podmínky jako výstraha na PZS dle ČSN ed.2, možnost nouzového ukončení signálu STŮJ, na JOP povely pro výluku ovládání funkce VOP Podmínky pro signál VOLNO: byl přijat povel z vysílačky povelů, a nemá být vydáván signál STŮJ, a splněny podmínky pro signál VOLNO dle TS 3/2007 SŽDC, a není dovolena jízda přes přechod nouzovou cestou (PN, PP). Pro VZPK je třeba vždy zpracovat tabulku přechodu.

5 Koncepce VZPK Koncepce VZPK AŽD Nejedná se o samostatné zařízení, VZPK je integrováno do stavědla ESA 44, je využita architektura stavědla ESA 44 a jeho komponenty. Výhody systému: Nevyžaduje samostatný domek ani skříň s výstrojí v kolejišti, tudíž nejsou narušeny rozhledové poměry, v kolejišti jsou umístěny pouze výstražníky, ostatní komponenty jsou ve stavědlové ústředně ESA 44, není vyžadováno samostatné napájení, vysoká dostupnost.

6 Koncepce VZPK

7 Řídící úroveň Řídící úroveň U SZZ ESA 44 ji tvoří standardně 2 x 2 TPC, kdy jedna dvojice je aktivní, druhá v horké záloze. Technická bezpečnost zajištěna standardními mechanismy stavědla ESA 44, Funkční bezpečnost vychází z ověřených funkčních algoritmů pro ovládání přejezdu, s drobnými modifikacemi například: úprava textů výpisů, doplnění nové funkce pro nouzové uvolnění přechodu (NUP), umožnění ovládání světel přechodu jednotkou SLI-2

8 Řídící úroveň Funkční algoritmy stavědla pro VZPK zajišťují: bezpečné vyhodnocení podmínek pro vydávání: signálu VOLNO, signálu STŮJ, na základě: stavu kolejových úseků, stavu návěstidel kryjících přechod, požadavků obsluhy, zpožďují rozsvícení návěstidla, odkládají vydání signálu STŮJ, pokud je požadováno, předávají požadavek na vydávání signálu STŮJ do prováděcí úrovně, zpracovávají informace o stavu VZPK předávané z prováděcí úrovně.

9 Rozhraní: Prováděcí úroveň U SZZ ESA 44 je standardně tvořeno panelem EIP, k němuž jsou připojeny periférie. Panel EIP: Jednotky IC panelu EIP využité pro VZPK: jednotka SLI-2 pro ovládání a dohled výstražných světel LED; na jednu jednotku lze připojit 8 světel VZPK, celkem lze pro jedno VZPK osadit až 9 jednotek SLI-2 jednotka SCI-1- pro ovládání zvukového signálu STŮJ, VOLNO, jednotka SII-1 pro předávání informace o dohledu zvukových signálů

10 Prováděcí úroveň Funkčně panel EIP: řídí svícení jednotlivých světel signálu STŮJ na základě požadavku TPC, zajišťuje dohled svícení světel prostřednictvím SLI-2, předává do TPC informace o: vydávání signálu STŮJ, nouzovém stavu pokud minimálně jedna sekce LED libovolné svítilny je v poruše, poruchovém stavu, pokud u libovolného světla vlivem poruchy už není zajištěna požadovaná svítivost, zajišťuje zapínání zvukového signálu STŮJ, předává do TPC informace o poruchovém stavu zvukového signálu STŮJ.

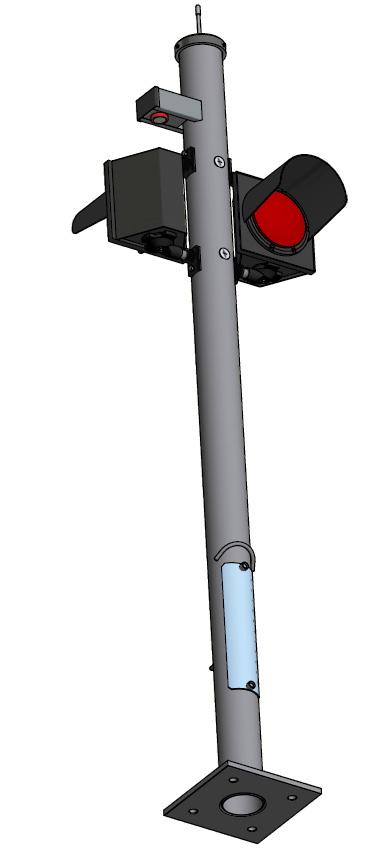

11 Prováděcí úroveň Periférie: Anténa přijímače akustického signálu Zdroj akustického signálu Zdroj světelného signálu až 4 svítilny na jednom stožáru

12 Prováděcí úroveň

13 Prováděcí úroveň Zdroj světelného signálu STŮJ: LED svítilny typu LWL-1 s maskou postavy stojícího chodce, svítilny s mimořádně širokým úhlem vyzařování třídy S2, certifikováno v EZÚ, LED rozděleny do šesti sekcí. Zdroj zvukového signálu: Dálkově ovládaná zvuková signalizace pro nevidomé typu ZSN 100 (101) schválena pro použití na SŽDC, skládá se ze: zdroje akustického signálu ASN-2 (ZN-24), bloku přijímače BNP1.3 + antény. Zvukové signály: signál STŮJ (1000Hz, přerušování 1,5Hz) - vydáván po celou dobu trvání světelného signálu STŮJ, signál VOLNO (1000Hz, přerušování 8 Hz) - pouze při aktivaci vysílačem umístěném na holi nevidomého.

14 Vlastnosti LED svítilny na jedné straně přechodu nebudou napájeny pouze z jedné jednotky SLI, ale rozloženy alespoň do dvou, při výpadku jednotky SLI, případně celého panelu EIP dojde k rozsvícení červených světel klidným světlem, v případě ztráty komunikace mezi řídící a prováděcí úrovní bude zahájeno vydávání signálu STŮJ, možnost nouzového ukončení vydávání signálu STŮJ v případě výpadků, možnost místního ovládání.

15 První realizace ŽST SMRŽOVKA (trať Tanvald Liberec) Základní parametry budovaného VZPK: zabezpečuje jeden centrální přechod přes jednu kolej, 4 stožáry výstražníků, 8 LED svítilen LWL-1, zřízení jednoho nového úseku počítače náprav. Po aktivaci bude možné odstranit dosavadní rychlostní omezení 10 km/h kvůli nedostatečným rozhledovým poměrům z jedné strany přechodu.

16 První realizace

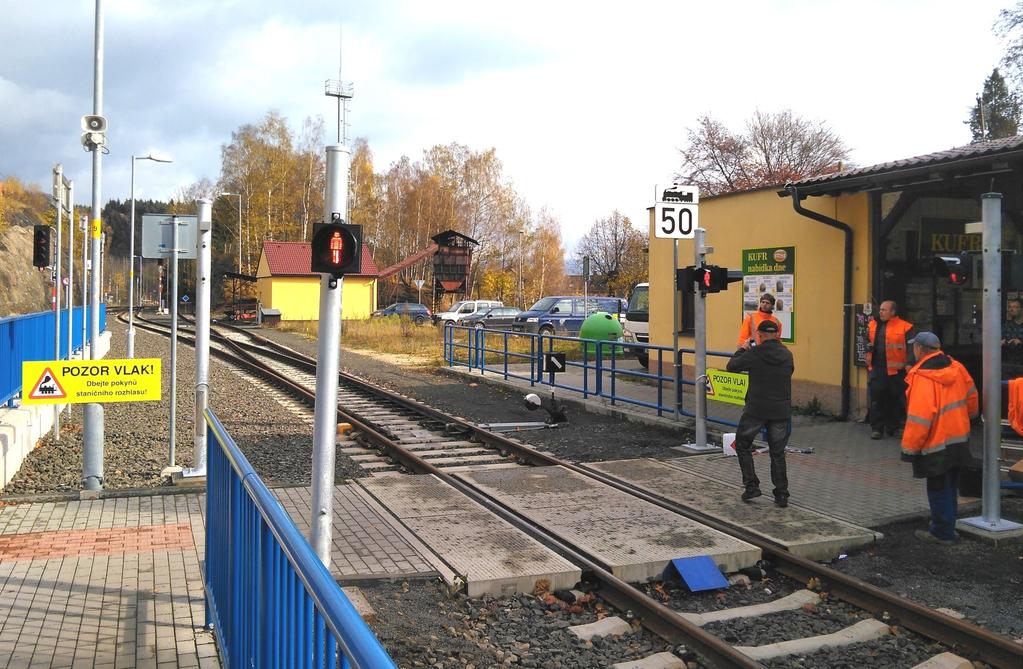

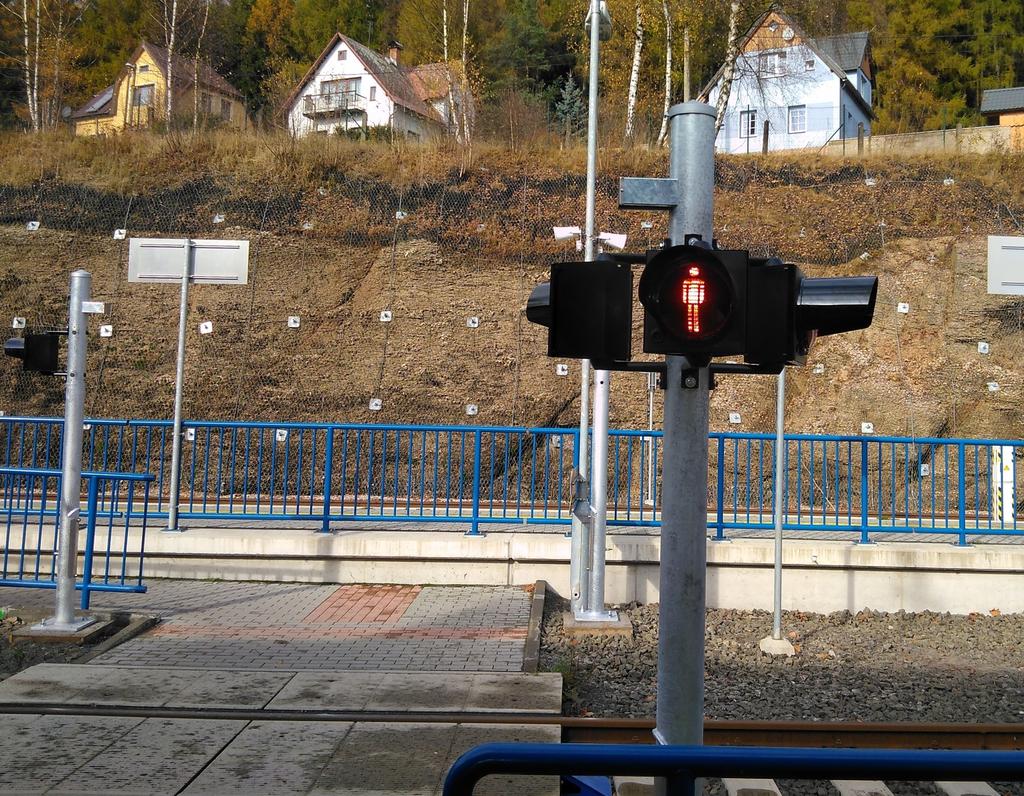

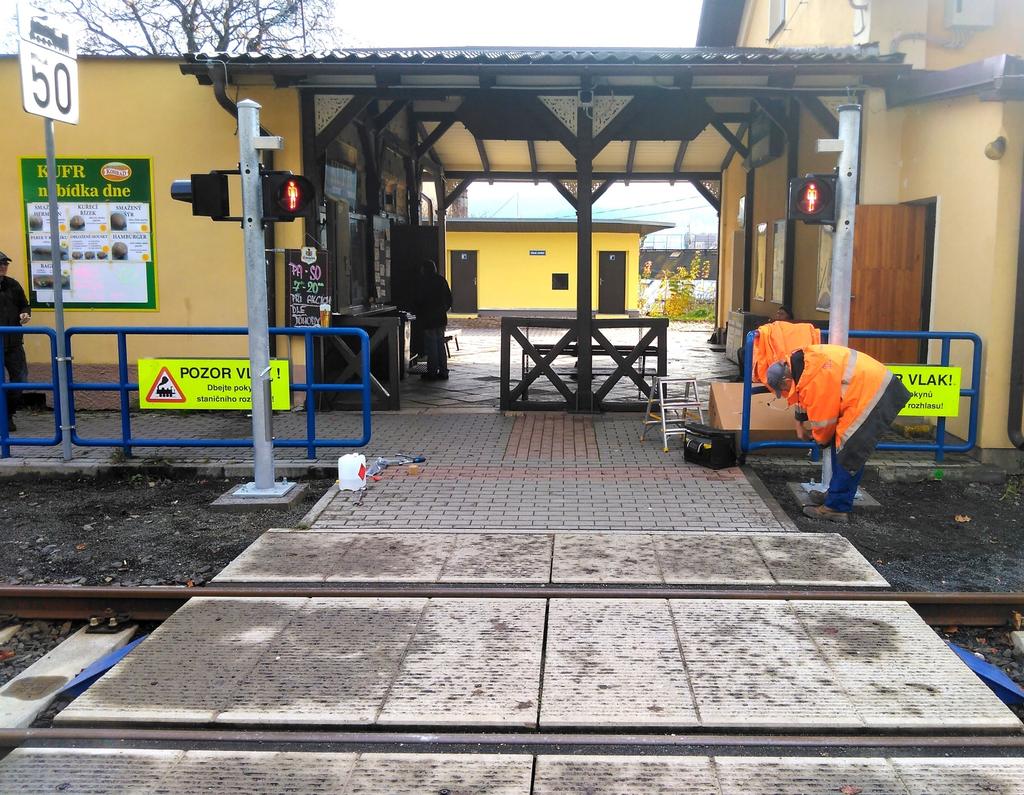

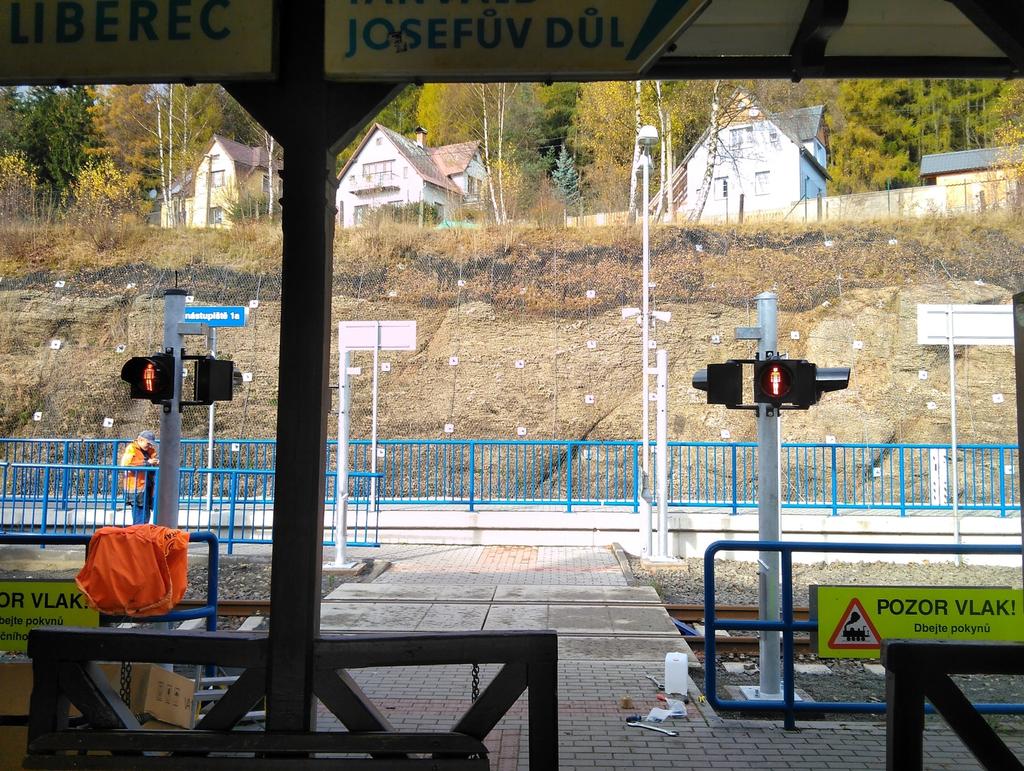

17 První realizace zřízení nového kolejového úseku o minimální délce 24m, s přesahem před cestové návěstidlo o více jak 2m umožněno návrhem TS odchylně od TNŽ , osazení návěsti Místo zastavení dle SŽDC D1, vzhledem k omezenému prostoru, mezi osou koleje, hranou nástupiště, zábradlí komplikace s dodržením volného postranního prostoru, volného schůdného manipulačního prostoru, atd.

18 První realizace

19 První realizace

20 První realizace

21 První realizace
