DIAGNOSTICKÁ SCHEMATA PORUCH PRO KOTLE NEFIT

Transkript

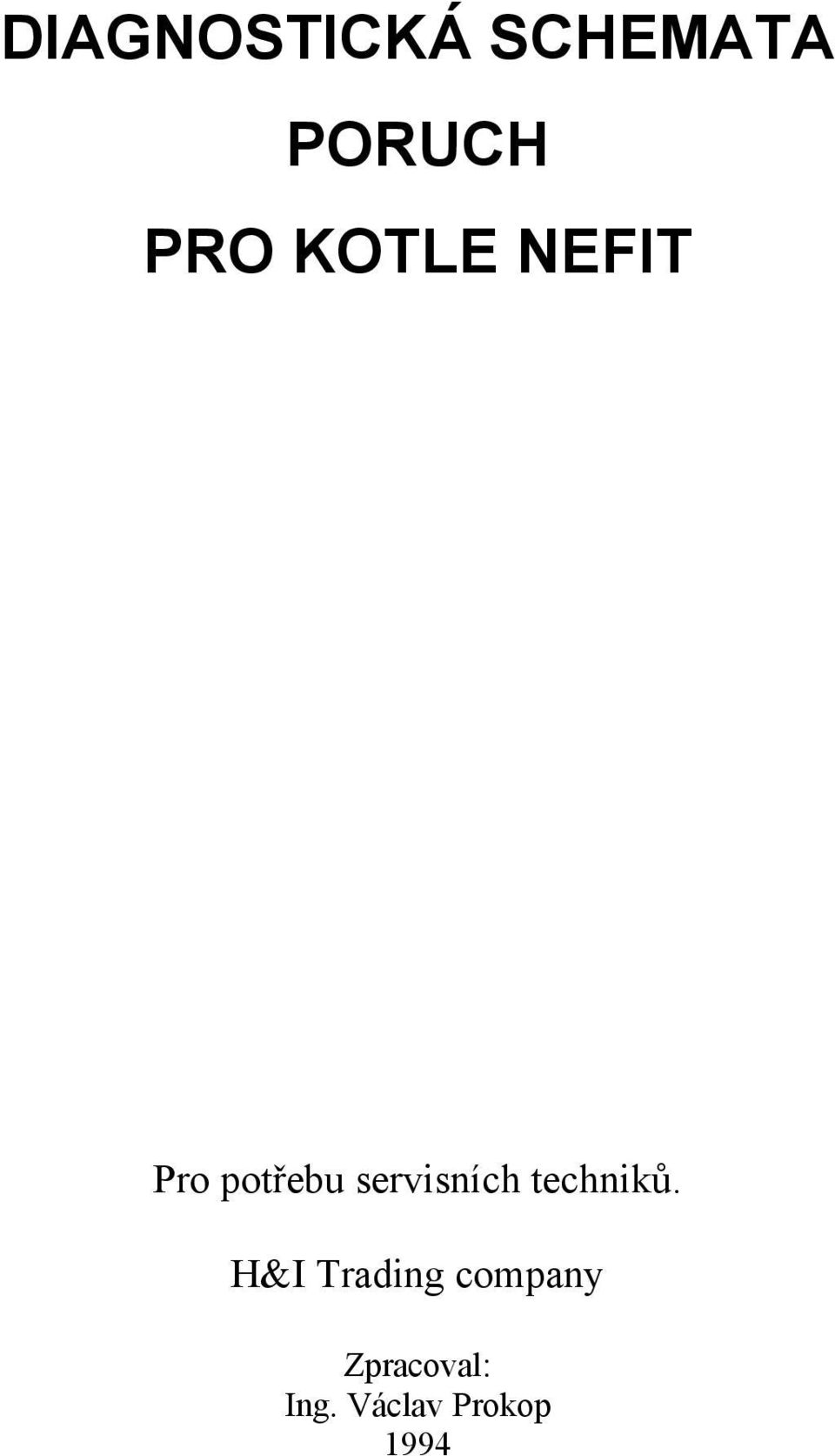

1 DIAGNOSTICKÁ SCHEMATA PORUCH PRO KOTLE FIT Pro potřebu servisních techniků. H&I Trading company Zpracoval: Ing. Václav Prokop 1994

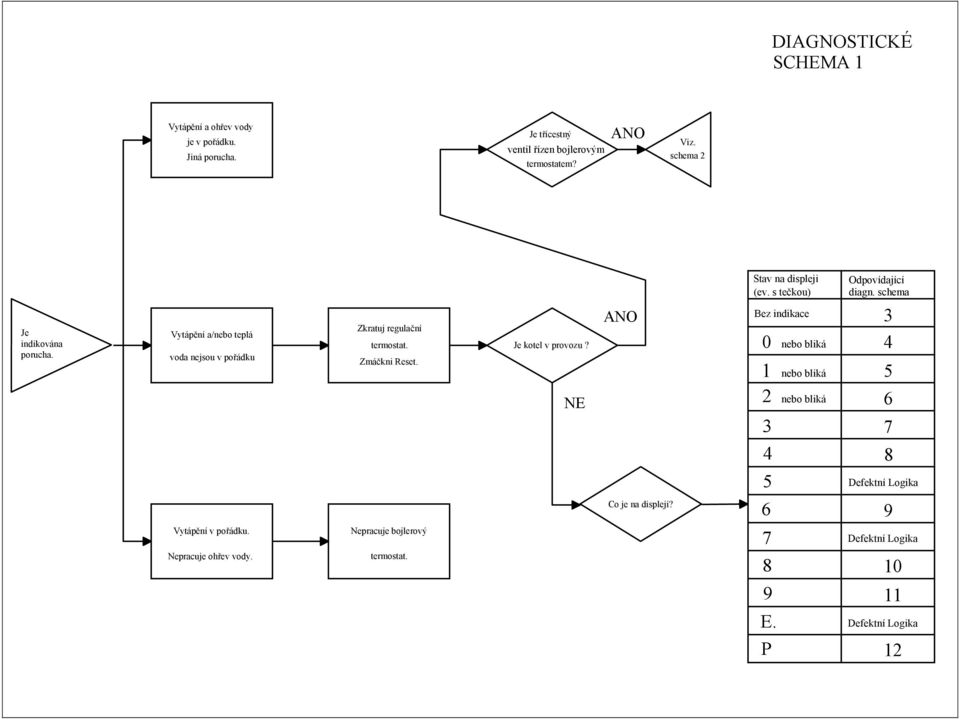

2 SCHEMA 1 Vytápění a ohřev vody je v pořádku. Jiná porucha. třícestný ventil řízen bojlerovým termostatem? Viz. schema 2 indikována porucha. Vytápění a/nebo teplá voda nejsou v pořádku Vytápění v pořádku. Nepracuje ohřev vody. Zkratuj regulační termostat. Zmáčkni Reset. Nepracuje bojlerový termostat. kotel v provozu? Co je na displeji? Stav na displeji (ev. s tečkou) Bez indikace E. P nebo bliká nebo bliká nebo bliká Odpovídající diagn. schema Defektní Logika 9 Defektní Logika Defektní Logika 12

3 3 B Vypne kotel při rozpojení pok. term.? Vadný pokojový termostat nebo zkrat na vedení z termostatu do kotle SCHEMA 2 Vytažený nebo porušený konektor v řídící logice 3cestný vent. je obráceně a bojl. term. nezapíná. bojl. term. nevypíná v domě chladno? 3A Zapálí kotel při sepnutí pok. term.? Vadný pokojový termostat nebo přerušené vedení ke kotli zkrat v kabeláži bojl. term. Pokračuje schema 1 Kotel hoří. Rozpoj bojl. termostat! Hoří kotel stále? Při rozpojení pokojového termostatu kotel vypne Zkontroluj!! Kotel hoří, protože je sepnut pok. nebo bojl. termostat. Teplo jde do bojleru, ne do topení. v domě chladno? Jdi na 3A bojl. část je v pořádku Vadná řídící Logika Kotel hoří. Rozpoj bojl. termostat! Hoří kotel stále? Po nastavení pok. termostatu kotel zapálí. Kontroluj!! Jdi na 3B bojl. část je v pořádku Kotel hoří, je sepnut bojl.term. teplo jde do topení, ne do bojleru Kotel hoří, je sepnut pok. termostat napětí 24V v pořádku? Přepíná 3cestný ventil? Porucha v kabeláži ventilu nebo vadný 3cestný ventil 3cestný ventil je namontován opačně

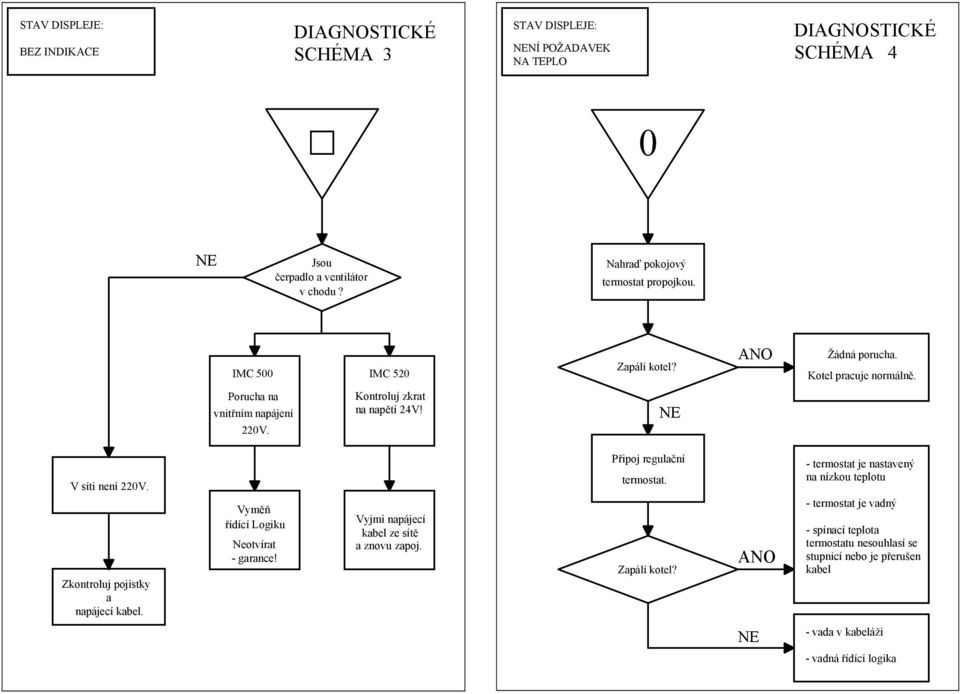

4 BEZ INDIKACE SCHÉMA 3 STAV DISPLEJE: NÍ POŽADAVEK NA TEPLO SCHÉMA 4 0 Jsou čerpadlo a ventilátor v chodu? Nahraď pokojový termostat propojkou. IMC 500 IMC 520 Zapálí kotel? Žádná porucha. Kotel pracuje normálně. Porucha na vnitřním napájení 220V. Kontroluj zkrat na napětí 24V! V síti není 220V. Zkontroluj pojistky a napájecí kabel. Vyměň řídící Logiku Neotvírat - garance! Vyjmi napájecí kabel ze sítě a znovu zapoj. Připoj regulační termostat. Zapálí kotel? - termostat je nastavený na nízkou teplotu - termostat je vadný - spínací teplota termostatu nesouhlasí se stupnicí nebo je přerušen kabel - vada v kabeláži - vadná řídící logika

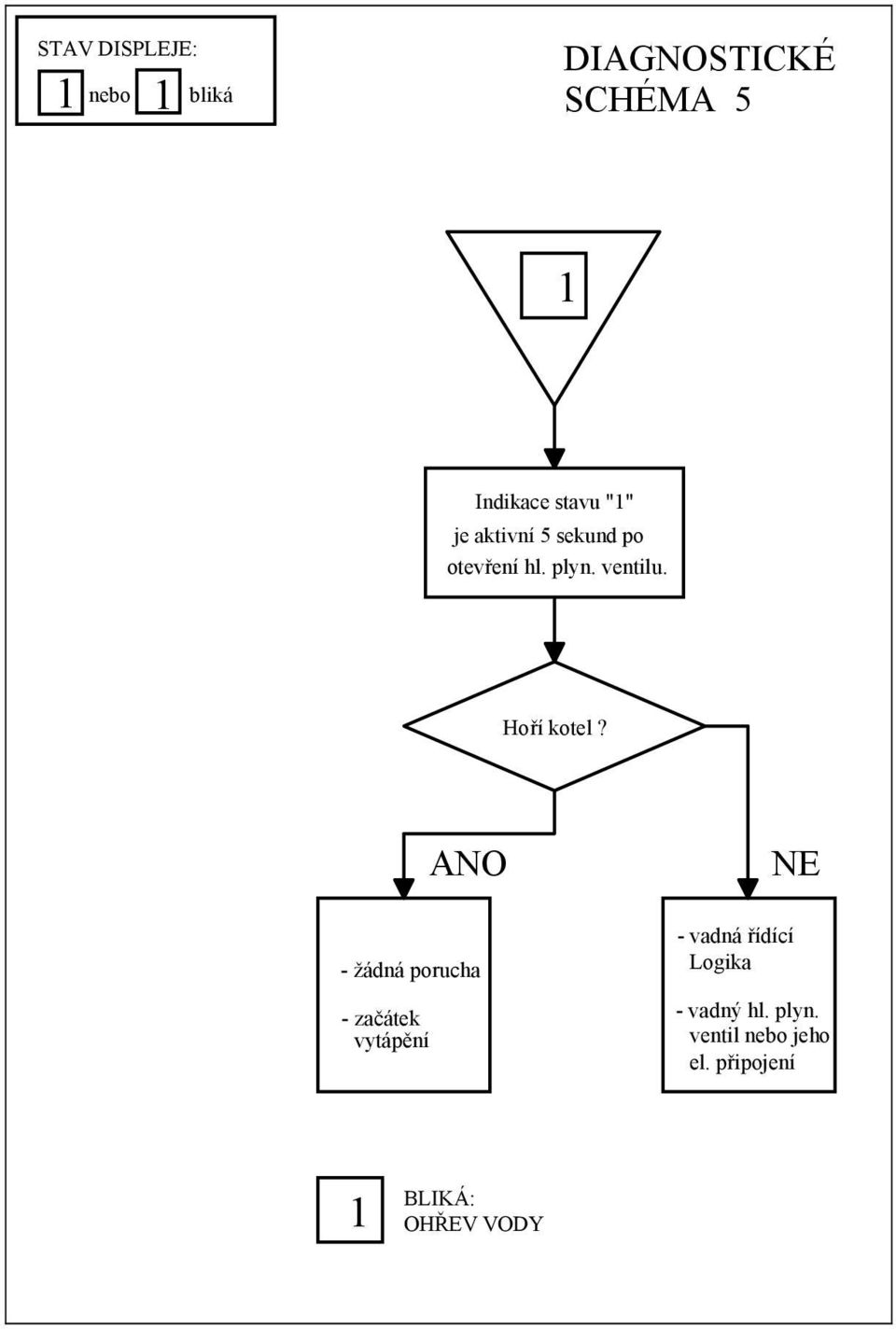

5 1 nebo 1 bliká SCHÉMA 5 1 Indikace stavu "1" je aktivní 5 sekund po otevření hl. plyn. ventilu. Hoří kotel? - žádná porucha - začátek vytápění - vadná řídící Logika - vadný hl. plyn. ventil nebo jeho el. připojení 1 BLIKÁ: OHŘEV VODY

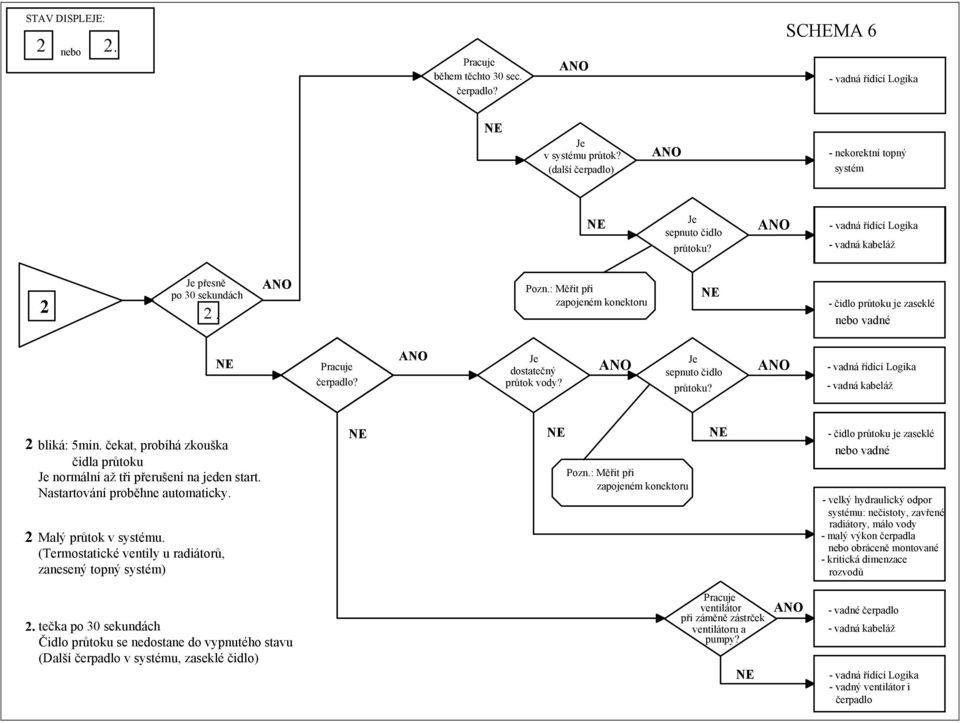

6 2 2. nebo Pracuje během těchto 30 sec. čerpadlo? SCHEMA 6 v systému průtok? (další čerpadlo) - nekorektní topný systém sepnuto čidlo průtoku? - vadná kabeláž 2 přesně po 30 sekundách 2. Pozn.: Měřit při zapojeném konektoru - čidlo průtoku je zaseklé nebo vadné Pracuje čerpadlo? dostatečný průtok vody? sepnuto čidlo průtoku? - vadná kabeláž 2 2 bliká: 5min. čekat, probíhá zkouška čidla průtoku normální až tři přerušení na jeden start. Nastartování proběhne automaticky. Malý průtok v systému. (Termostatické ventily u radiátorů, zanesený topný systém) Pozn.: Měřit při zapojeném konektoru - čidlo průtoku je zaseklé nebo vadné - velký hydraulický odpor systému: nečistoty, zavřené radiátory, málo vody - malý výkon čerpadla nebo obráceně montované - kritická dimenzace rozvodů 2. tečka po 30 sekundách Čidlo průtoku se nedostane do vypnutého stavu (Další čerpadlo v systému, zaseklé čidlo) Pracuje ventilátor při záměně zástrček ventilátoru a pumpy? - vadné čerpadlo - vadná kabeláž - vadný ventilátor i čerpadlo

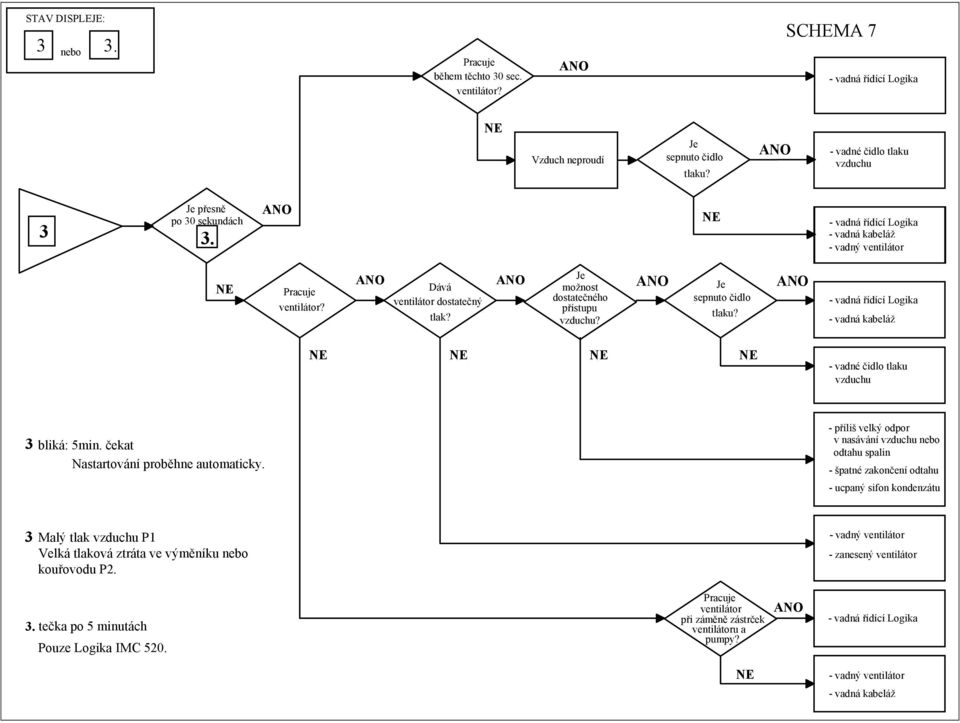

7 3 3. nebo Pracuje během těchto 30 sec. ventilátor? SCHEMA 7 Vzduch neproudí sepnuto čidlo tlaku? - vadné čidlo tlaku vzduchu přesně po 30 sekundách vadná kabeláž - vadný ventilátor Pracuje ventilátor? Dává ventilátor dostatečný tlak? možnost dostatečného přístupu vzduchu? sepnuto čidlo tlaku? - vadná kabeláž - vadné čidlo tlaku vzduchu 3 bliká: 5min. čekat Nastartování proběhne automaticky. - příliš velký odpor v nasávání vzduchu nebo odtahu spalin - špatné zakončení odtahu - ucpaný sifon kondenzátu 3 Malý tlak vzduchu P1 Velká tlaková ztráta ve výměníku nebo kouřovodu P2. - vadný ventilátor - zanesený ventilátor 3. tečka po 5 minutách Pouze Logika IMC 520. Pracuje ventilátor při záměně zástrček ventilátoru a pumpy? - vadný ventilátor - vadná kabeláž

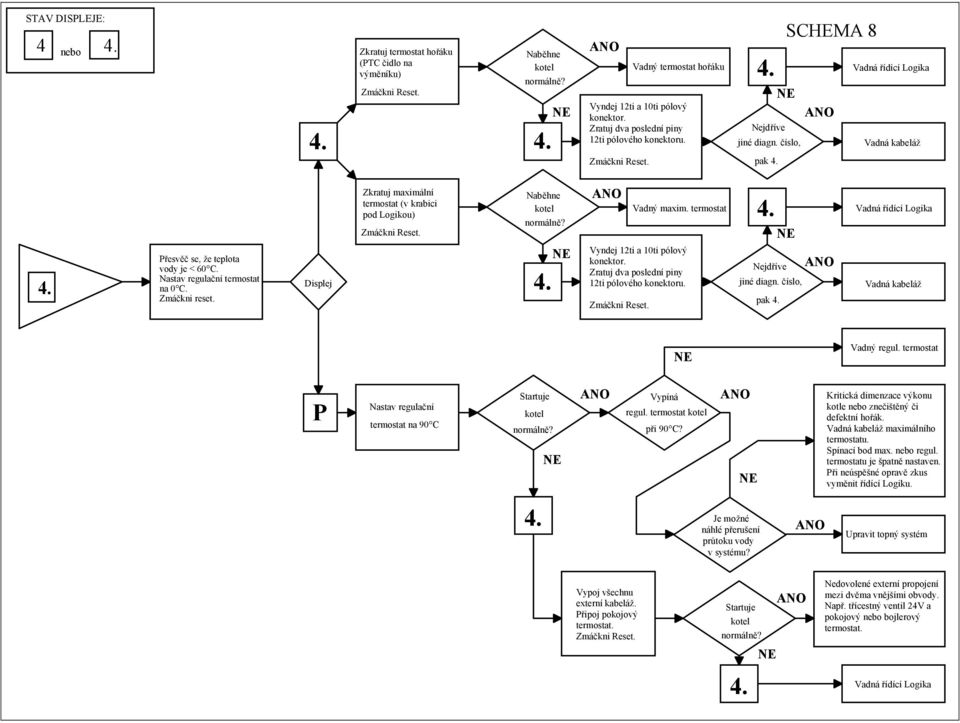

8 4 nebo Zkratuj termostat hořáku (PTC čidlo na výměníku) Zmáčkni Reset. Naběhne kotel normálně? Vadný termostat hořáku Vyndej 12ti a 10ti pólový konektor. Zratuj dva poslední piny 12ti pólového konektoru. Zmáčkni Reset. SCHEMA 8 Vadná řídící Logika Nejdříve jiné diagn. číslo, Vadná kabeláž pak Přesvěč se, že teplota vody je < 60 C. Nastav regulační termostat na 0 C. Zmáčkni reset. Displej Zkratuj maximální termostat (v krabici pod Logikou) Zmáčkni Reset. Naběhne kotel normálně? Vadný maxim. termostat Vyndej 12ti a 10ti pólový konektor. Zratuj dva poslední piny 12ti pólového konektoru. Zmáčkni Reset. Nejdříve jiné diagn. číslo, pak Vadná řídící Logika Vadná kabeláž Vadný regul. termostat P Nastav regulační termostat na 90 C Startuje kotel normálně? Vypíná regul. termostat kotel při 90 C? Kritická dimenzace výkonu kotle nebo znečištěný či defektní hořák. Vadná kabeláž maximálního termostatu. Spínací bod max. nebo regul. termostatu je špatně nastaven. Při neúspěšné opravě zkus vyměnit řídící Logiku. možné náhlé přerušení průtoku vody v systému? Upravit topný systém Vypoj všechnu externí kabeláž. Připoj pokojový termostat. Zmáčkni Reset. Startuje kotel normálně? Nedovolené externí propojení mezi dvěma vnějšími obvody. Např. třícestný ventil 24V a pokojový nebo bojlerový termostat. Vadná řídící Logika

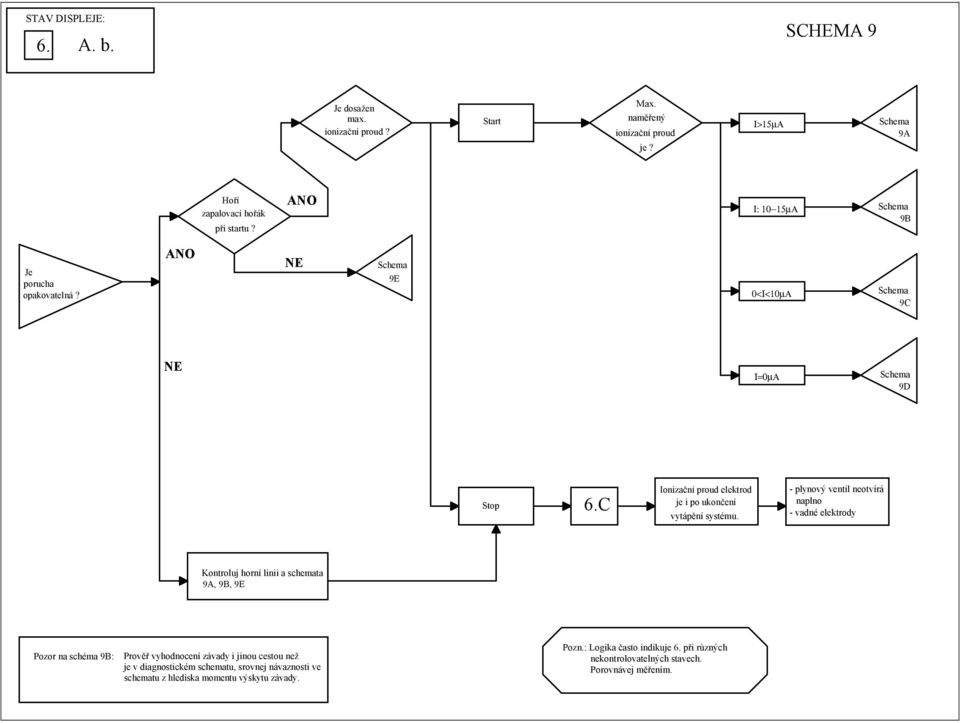

9 6. A. b. SCHEMA 9 dosažen max. ionizační proud? Start Max. naměřený ionizační proud je? Ι>15µΑ Schema 9A Hoří zapalovací hořák při startu? Ι: 10 15µΑ Schema 9B porucha opakovatelná? Schema 9E 0<Ι<10µΑ Schema 9C Ι=0µΑ Schema 9D Stop 6.C Ionizační proud elektrod je i po ukončení vytápění systému. - plynový ventil neotvírá naplno - vadné elektrody Kontroluj horní linii a schemata 9A, 9B, 9E Pozor na schéma 9B: Prověř vyhodnocení závady i jinou cestou než je v diagnostickém schematu, srovnej návaznosti ve schematu z hlediska momentu výskytu závady. Pozn.: Logika často indikuje 6. při různých nekontrolovatelných stavech. Porovnávej měřením.

10 6 nebo 6. SCHÉMA 9a STAV DISPLEJE: 6 nebo 6. A.b. Ι = 10 15µΑ Plamen nepříliš dobrý SCHÉMA 9b Ι = 10 15µΑ dobrý plamen Vypoj veškerou externí instalaci. Zkratuj svorky pokoj.termostatu. 6 Otevře se hlavní plyn. ventil? 6 - špatné směšování plynu a vzduchu - špatné rozdělení plamene po hořáku Zvýší se ionizační proud ο 4 5 µα? Nedostatečné zemění rozvodu elektroinstalace. - vadná logika - vadné konektory - vadný elmag.ventil 6 indikována v okamžiku otevření ventilu? Klesne tlak při otevření hl. ventilu? Kontroluj: - těsnost vedení zapal. hořáku - tlak zapal.hořáku současně s tlakem před kotlem - dotažení matek krytu hořáku - těsnění u směšování - čistotu směš. prostorů - celistvost prvků nad hořákem - odpoj kouřovod a přívod vzduchu, aby se vyloučil vliv příp. podtlaku nebo velkého odporu Při zvýšené vlhkosti okolního prostředí, může kolísat hodnota ionizačního proudu a kotel vykazovat poruchu. - měř tlak u hlavního plynoměru - měř tlak před kotlem - plynový uzávěr není úplně otevřený - velký odpor plynovém potrubí - špatně nastavený zapalovací nebo hlavní hořák - ucpaný směšovací deska Při nepříznivých podmínkách pro start kotle, může ionizační proud kolísat a kotel indikuje poruchu. Např.: - ráno po cca 1 hodině vypnutí - nízká teplota spal. vzduchu - vichřice, tlak v kouřovodu

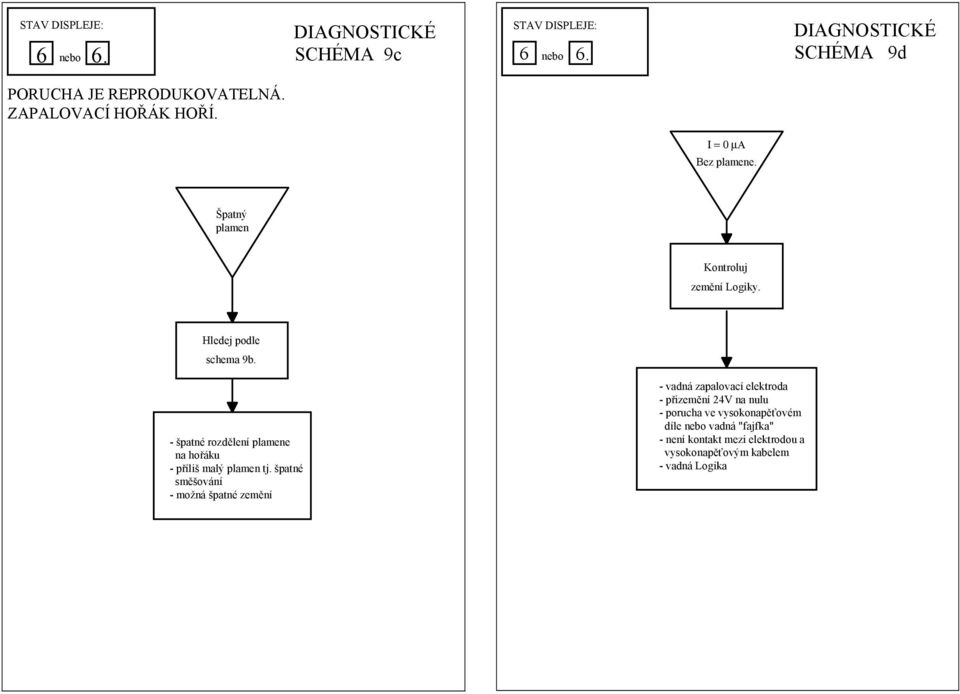

11 6 nebo 6. SCHÉMA 9c STAV DISPLEJE: 6 nebo 6. SCHÉMA 9d PORUCHA JE REPRODUKOVATELNÁ. ZAPALOVACÍ HOŘÁK HOŘÍ. Ι = 0 µα Bez plamene. Špatný plamen Kontroluj zemění Logiky. Hledej podle schema 9b. - špatné rozdělení plamene na hořáku - příliš malý plamen tj. špatné směšování - možná špatné zemění - vadná zapalovací elektroda - přizemění 24V na nulu - porucha ve vysokonapěťovém díle nebo vadná "fajfka" - není kontakt mezi elektrodou a vysokonapěťovým kabelem - vadná Logika

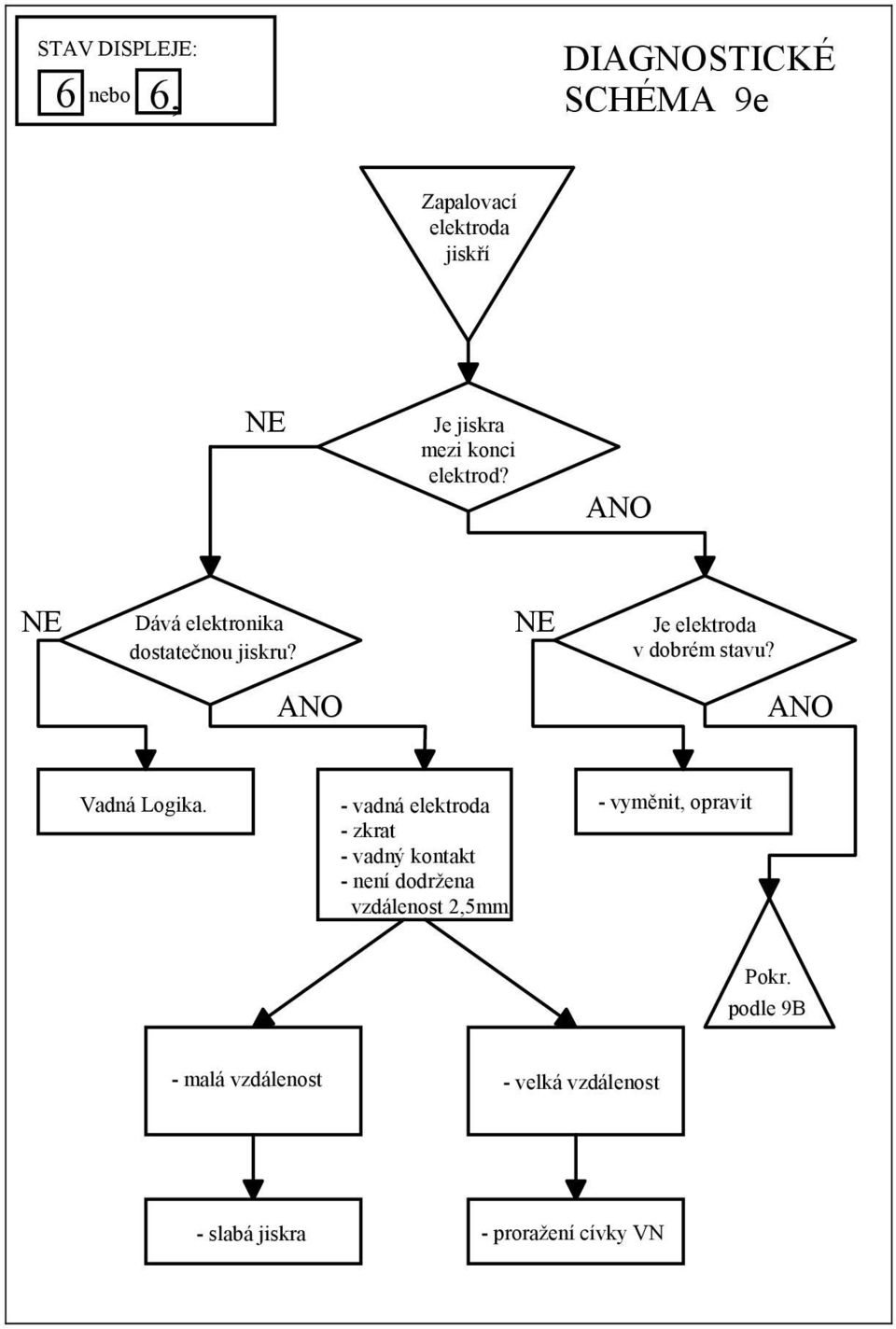

12 6 nebo 6, SCHÉMA 9e Zapalovací elektroda jiskří jiskra mezi konci elektrod? Dává elektronika dostatečnou jiskru? elektroda v dobrém stavu? Vadná Logika. - vadná elektroda - zkrat - vadný kontakt - není dodržena vzdálenost 2,5mm - vyměnit, opravit Pokr. podle 9B - malá vzdálenost - velká vzdálenost - slabá jiskra - proražení cívky VN

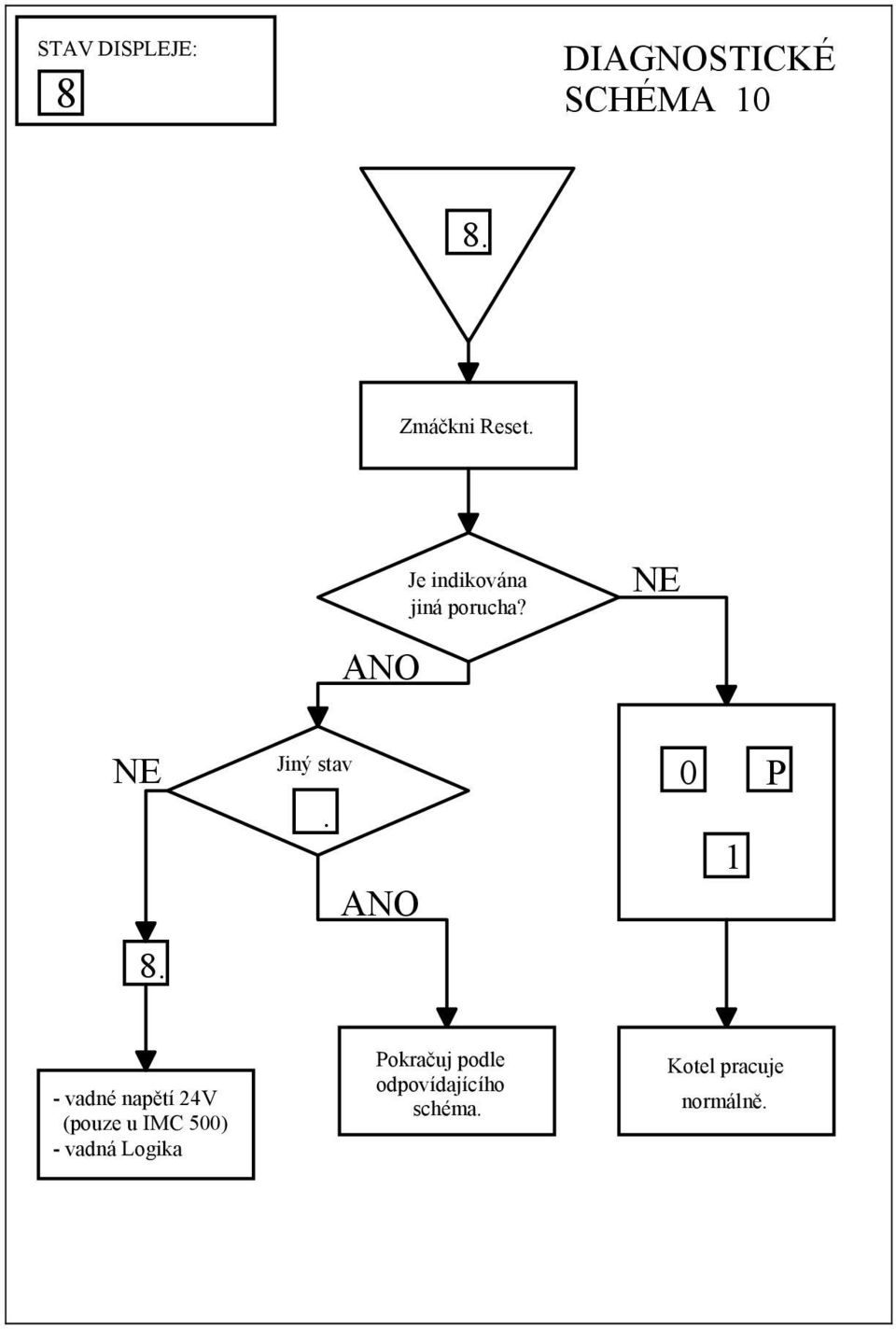

13 8 SCHÉMA Zmáčkni Reset. indikována jiná porucha? 8. Jiný stav 0 P. 1 - vadné napětí 24V (pouze u IMC 500) - vadná Logika Pokračuj podle odpovídajícího schéma. Kotel pracuje normálně.

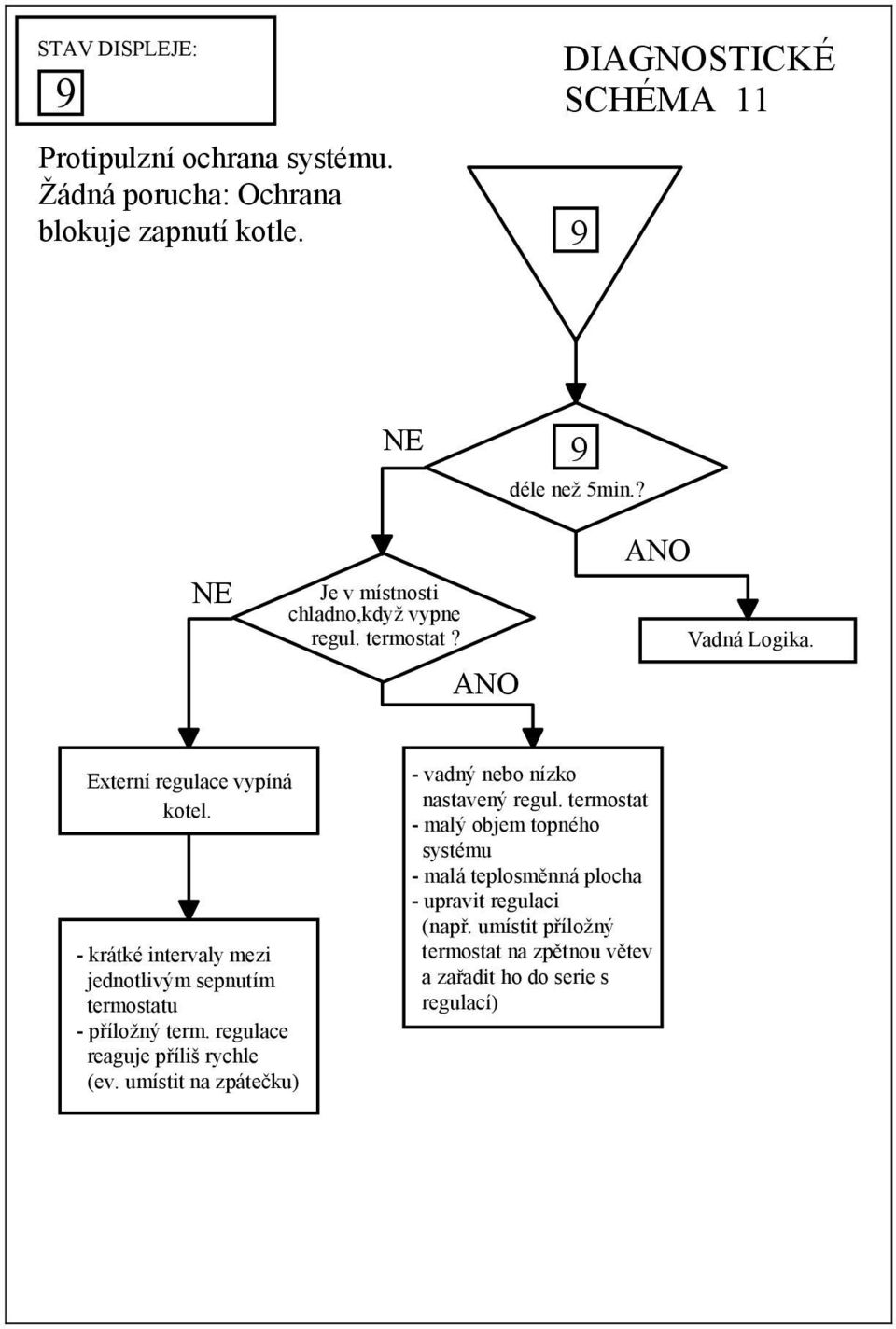

14 9 Protipulzní ochrana systému. Žádná porucha: Ochrana blokuje zapnutí kotle. SCHÉMA déle než 5min.? v místnosti chladno,když vypne regul. termostat? Vadná Logika. Externí regulace vypíná kotel. - krátké intervaly mezi jednotlivým sepnutím termostatu - příložný term. regulace reaguje příliš rychle (ev. umístit na zpátečku) - vadný nebo nízko nastavený regul. termostat - malý objem topného systému - malá teplosměnná plocha - upravit regulaci (např. umístit příložný termostat na zpětnou větev a zařadit ho do serie s regulací)

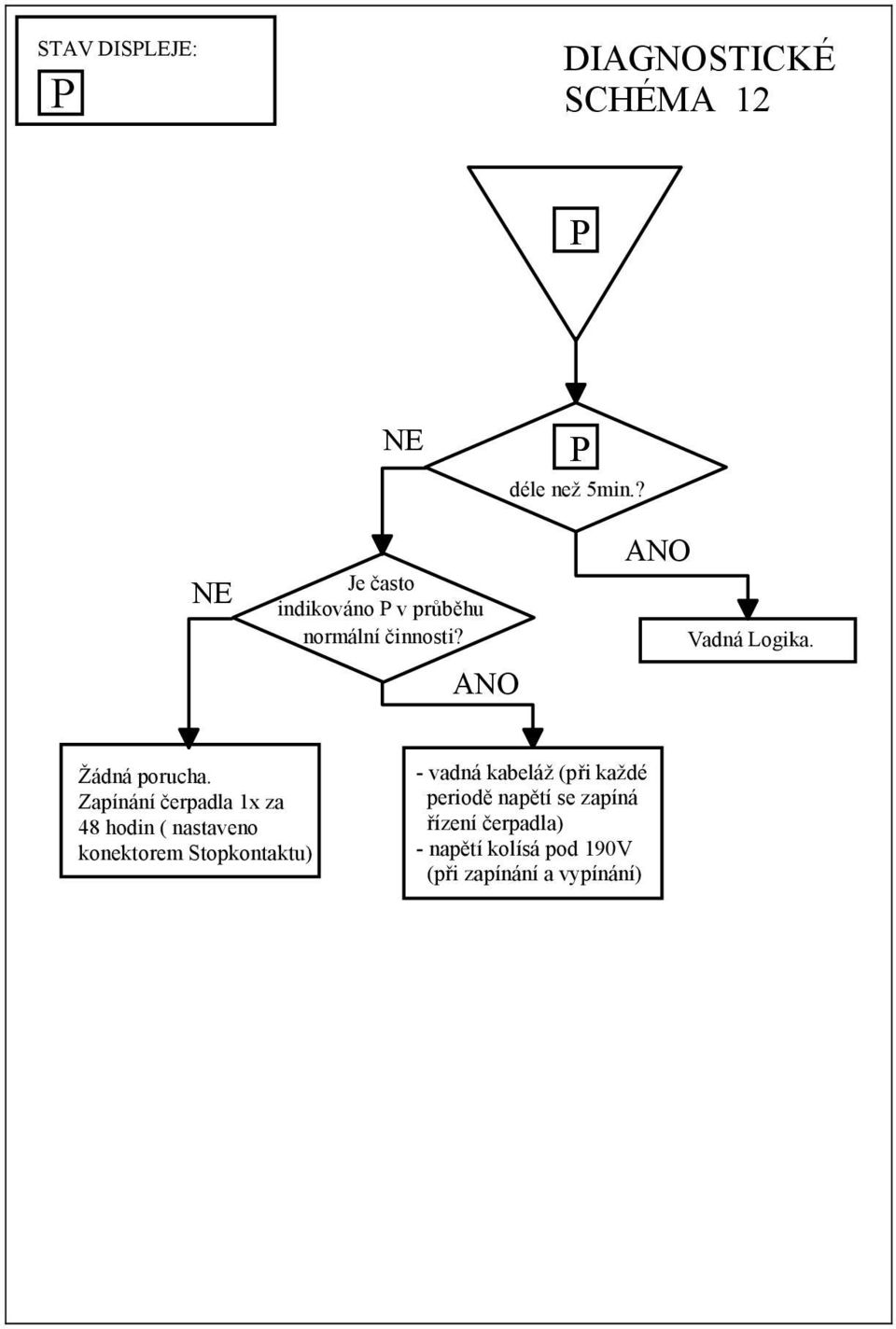

15 P SCHÉMA 12 P P déle než 5min.? často indikováno P v průběhu normální činnosti? Vadná Logika. Žádná porucha. Zapínání čerpadla 1x za 48 hodin ( nastaveno konektorem Stopkontaktu) - vadná kabeláž (při každé periodě napětí se zapíná řízení čerpadla) - napětí kolísá pod 190V (při zapínání a vypínání)
