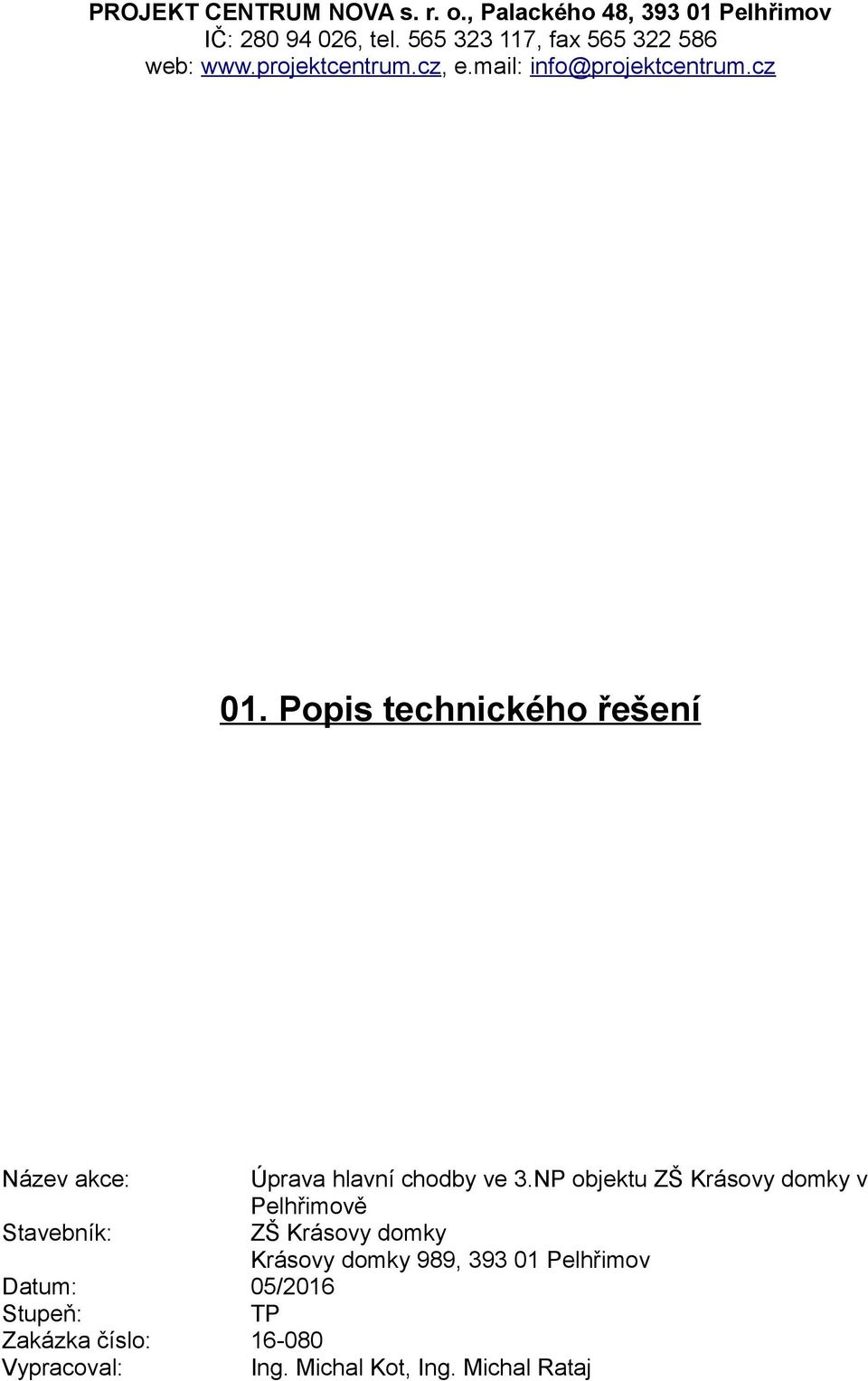

1 PROJEKT CENTRUM NOVA s. r. o., Palackého 48, Pelhřimov IČ: , tel , fax web: e.mail: 01. Popis technického řešení Název akce: Úprava hlavní chodby ve 3.NP objektu ZŠ Krásovy domky v Pelhřimově Stavebník: ZŠ Krásovy domky Krásovy domky 989, Pelhřimov Datum: 05/2016 Stupeň: TP Zakázka číslo: Vypracoval: Ing. Michal Kot, Ing. Michal Rataj

2 Obsah 1. Popis objektu Technické řešení...3 a) Bourací práce...3 b) Podlaha...3 c) Povrchové úpravy stěn...4 d) Úprava otopných těles...4 e) Výplně otvorů...4 f) Elektroinstalace

3 1. Popis objektu Jedná se o objekt základní školy v Pelhřimově. Objekt je situován v centrální části města. Projektová dokumentace řeší úpravy hlavní chodby ve 3.NP tohoto objektu. Konkrétní úpravy jsou popsány v následujících odstavcích. Účel dotčených místností ani způsob jejich využití se nemění. V projektové dokumentaci i v technické zprávě jsou uváděny obchodní názvy výrobků. Tyto výrobky jsou uvedeny pro stanovení minimálního standardu navrhovaných výrobků. 2. Technické řešení a) Bourací práce Bourací práce zahrnují následující kroky: odstranění stávajících omyvatelných nátěrů na stěně (opálení), oškrábání všech povrchů pro provedení nového přeštukování odstranění stávajících keramických soklů po celém obvodu chodby demontáž stávajícího nefunkčního stropního výlezu. Nad tímto výlezem je provedena podlaha nedávné půdní vestavby. Otvor po odstraněném dvířkách výlezu bude zakapotován SDK deskou, na které bude provedena povrchová úprava společně s ostatními novými povrchy v celém prostoru chodby b) Podlaha V celé chodbě bude provedena nová podlahová krytina. Stávající podlahová krytina je lité teraco - tato podlaha bude ponechána. Jako příprava pro položení nové podlahové krytiny z keramické dlažby bude provedeno celoplošné broušení podlahy, následné vyspravení lokálních výtluků cementovou zálivkovou hmotou a celoplošné vyrovnání povrchu samonivelační stěrkou v předpokládané průměrné tloušťce stěrky 4mm, např. samonivelační stěrka Soloplan 12. Před aplikací samotné samonivelační stěrky bude na povrch stávající připravené podlahy nanesen penetrační nátěr, a to např. nátěr na bázi disperze syntetické pryskyřice bez obsahu rozpouštědel ASO-Unigrund. Stávající dilatace v teracové podlaze musejí být respektovány i v samonivelační stěrce a následně i v keramické dlažbě. Před provedením samonivelační stěrky budou polohy dilatací vyznačeny tak, aby bylo možné je následně přenést i do samonivelační stěrky. V samonivelační stěrce bude dilatace dodatečně proříznuta, a to ve všech místech, kde ja tato dilatace ve stávajícím teracu. Dilatační spáry budou zatěsněny např. pružným separačním PE provazcem. Nová podlahová krytina v této části bude provedena z keramické dlažby model Taurus Granit, barevný odstín Nevada, typ 73S (tl. dlažby 10mm, protiskluznost R9, μ 0,6), skladebná velikost dlaždic 300x300mm. V návaznosti na schodiště budou provedeny dlaždice v kontrastním odstínu pro zvýraznění začátku a konce schodiště např. odstín Niger. Tyto dalždice budou z výroby opatřeny protiskluznými drážkami (schodišťové dlaždice). Po obvodu budou chodby budou provedeny sokly z keramických -3-

4 soklových dlaždic. Tyto sokly budou provedeny ze stejné dlaždice jako samotná plocha podlahy. Na sokly budou použity systémové soklové dlaždice, nikoliv řezané běžné podlahové dlaždice. Pro položení podlahové krytiny z keramických dlaždic bude na provedenou samonivelační stěrku v první řadě nanesen penetrační nátěr, např. nátěr na bázi disperze syntetické pryskyřice bez obsahu rozpouštědel ASO-Unigrund. Dlažba bude ukládána do flexibilního lepidla na bázi písku a cementu, např. Schomburg AK7P. Po pokládce dlažby a dostatečném vytuhnutí malty bude dlažba vypárována spárovací hmotou v barevném provedení odpovídajícím navržené dlažbě, nejlépe světle hnědá barva. Do dilatačních spár v keramické dlažbě budou vloženy systémové lišty pro dilatační spáry dlažeb. Veškeré používané prvky budou před aplikací předloženy investorovi k odsouhlasení. c) Povrchové úpravy stěn Na stěnách budou odstraněny (opáleny) stávající nátěry (v. cca 1,3m) a provedeno oškrábání a přeštukování všech povrchů. Následně budou do v. cca 1,3m provedeny nové omyvatelné nátěry (Industrol S2013 barva dle výběru investora včetně penetrace lakem Sylabal S1002 ředěným v poměru 1:1 ředidlem S6006). Všechny ostatní povrchy (stěny i strop) budou opatřeny novou výmalbou (strop v bílé barvě, stěny v barevném odstínu dle výběru investora). Na všechny rohy budou osazeny nerezové rohové lišty opatřené nátěrem v barvě dle výběru investora 32ks nových rohových lišt. Rohové lišty budou na rohy kotveny přišroubováním, nikoliv přilepením. Zároveň s provedením nové výmalby budou provedeny nové nátěry stávajících dvířek hydrantů. Jedná se o 2ks. V současné době je pod stropem v dotčené chodbě vedeno potrubí ÚT a vedení EI. Tyto rozvody budou schovány do SKD kastlíku šířka 750mm a výšky 600mm. Vzhledem k tomu, že na dvou místech se uvnitř navrhovaného kastlíku nachází WiFi router, jehož poloha bude zachována, budou v těchto místech osazena revizní dvříka velikost 400x400mm na spodní straně kastlíku. d) Úprava otopných těles Veškerá otopná tělesa v nacházející se v hlavní chodbě budou opatřeny novými nátěry. Jedná se o 4ks otopných těles v hlavním prostoru chodby, a to litinové a ocelové radiátory výšky 600mm, každý s cca 27ks žeber. Radiátory budou natřeny bez předchozí demontáže, tedy zůstanou instalované na místě a nátěry budou prováděny ve ztížených podmínkách. e) Výplně otvorů Stávající dveře do učeben i do ostatních prostor (kabinety, WC) budou ponechány. Vzhledem k tomu, že podlaha na chodbě bude vlivem nové nášlapné vrstvy zvýšena, budou dveře, které se otevírají směrem do chodby, zkráceny. Jedná se o celkem 10ks dveří. Vzhledem k tomu, že dveře do učeben mají požární odolnost, musí zaříznutí těchto dveří provádět kvalifikovaně odborná firma (např. výrobce dveří), která zároveň provede také zápis do požární knihy dveří. Zároveň se zkrácením výše uvedených dveří je nutné uvažovat, že tyto dveře mají namontovány samozavírače. Součástí prací musí být demontáž samozavírače a jeho následná zpětná montáž včetně seřízení. -4-

5 Pro všech 10ks dveří otevíraných směrem do chodby bude po provedení podlahy dodáno a namontováno 10ks zarážek kotvených do podlahy. Zarážky budou v provedení nerez s gumovou plochou pro dopad dveřního křídla. U dveří do WC a do kabinetů budou zároveň osazeny nové dřevěné prahy 5ks. f) Elektroinstalace Úvod V rámci projektové dokumentace je řešena nová elektroinstalace světelná a zásuvková s napojením ve stávajícím rozvaděči na chodbě 3.NP. Základní technické údaje Rozvodná soustava 3 PEN 50 Hz/400V-TN-C-S. Ochrana před nebezpečným dotykem bude provedena automatickým odpojením od zdroje podle ČSN ed.2. Přehled výchozích podkladů Projektová dokumentace byla zpracována dle požadavků investora. Podkladem pro zpracování projektové dokumentace byly výpočty návrhu osvětlení prohlídka stavby a platné ČSN. Nároky na elektrickou energii Vzhledem k zachování stávajícího provozu bez instalace nových elektrospotřebičů, kromě nových svítidel se nepředpokládá narůst elektrické energie. Způsob připojení na veřejný rozvod Ve stávajících zrekonstruovaných rozvaděčích na chodbě 3.NP s označením R3P a R3L. Případné nové prvky v rozvaděčích pro okruhy světel a zásuvek nejsou předmětem této PD. Budou financovány samostatně ZŠ Krásovy domky. Kabelové trasy Rozvody napájené z rozvaděče budou vedeny v drážkách ve zdi a stropě, slaboproudé rozvody budou uloženy do chrániček pod omítkou, resp. do chrániček vedených v SDK kastlíku. Zatrubkování (chránička) pro napojení slaboproudé elektroinstalace je již provedeno z předchozích etap. Tato chránička bude zasekána do stěny. Veškeré viditelné rozvody elektroinstalace budou zasekány do stěny, případně vedeny v chráničkách v SDK kastlíku. Kabelové vedení pro školní hodiny bude zataženo do 2.NP do krabičky pod omítku, jako příprava pro budoucí úpravy na chodbě ve 2.NP. -5-

6 Umělé osvětlení Umělé osvětlení vnitřních prostor je navrženo dle : ČSN EN Světlo a osvětlení Osvětlení pracovních prostorů Část 1: Vnitřní pracovní prostory. Tabulka 5.36 Vzdělávací zařízení Školské budovy komunikační prostory a chodby 100 lx Osvětlení chodby je řešeno zářivkovými svítidly se zdrojem 1x36W a 2x36 W s elektronickým předřadníkem a čirým polykarbonátovým difuzorem. Všechna svítidla budou přisazena ke stropu. Napájení bude provedeno kabely CYKY 3Cx1,5 jištěných ve stávajícím rozvaděči v chodbě. Vypínače budou osazeny ve výšce 120 cm nad podlahou ve čtyřnásobném, příp. trojnásobném vodorovném rámečku společně s jednofázovou zásuvkou. Elektroinstalace silové rozvody Zásuvkové rozvody jednofázové budou provedeny vodiči typu CYKY 3 x 2,5 pod omítkou. Zásuvky jednofázové budou osazeny ve výšce 120 cm nad podlahou u vypínačů. Rozvody pro zásuvky budou připojeny přes proudový chránič. Rozmístění zásuvek je naznačeno ve výkresové části projektové dokumentace. Počítačová síť Zatrubkování (chránička) pro napojení slaboproudé elektroinstalace je již provedeno z předchozích etap. Tato chránička bude zasekána do stěny. Na obou koncích chodby je pod stropem umístěno zařízení pro přenos signálu WIFI. Toto zařízení zůstane zachováno a bude nově uloženo v novém SDK kastlíku.přístup k zařízení bude zajištěn 2 ks revizních dvířek osazených do SDK. Závěr Veškeré realizační práce na el. zařízení musí provést pracovníci s elektrotechnickou kvalifikací dle vyhlášky 50/78 Sb. Před uvedením do provozu se musí vyhotovit na veškerém el. zařízení výchozí revize pracovníkem s elektrotechnickou kvalifikací dle vyhlášky č. 50/78 Sb. 9. Práce a údržbu na el. zařízení smějí vykonávat pouze pracovníci s elektrotechnickou kvalifikací dle vyhlášky 50/78 Sb., obsluhu pracovníci seznámeni dle vyhlášky 50/78 Sb. -6-
