PŘÍRUČKA BLAHOPŘEJEME VÁM

Transkript

1 PŘÍRUČKA BLAHOPŘEJEME VÁM k zakoupení vaší nové profesionální nabíječky akumulátorů s přepínáním režimů nabíjení a testování. Tato nabíječka a tester je jednou ze série profesionálních nabíječek od společnosti CTEK SWEDEN AB a představuje nejnovější technologii v oboru nabíjení a testování akumulátorů. 1

2 NABÍJENÍ 1. Připojte nabíječku k baterii. Kontrolka 4, 5 a 6 začne blikat, což indikuje PROGRAM TESTOVÁNÍ NAPĚTÍ. Neberte zřetel na blikání kontrolek a pokračujte dalším krokem. 2. Připojte nabíječku do zásuvky. Kontrolka napájení ukazuje, že přívodní kabel je připojen do zásuvky. Poruchová kontrolka ukazuje, že svorky akumulátoru jsou nesprávně zapojeny. Ochrana proti obrácené polaritě zajišťuje, že nedojde k poškození akumulátoru ani nabíječky. 3. Zmáčkněte tlačítko MODE (3) a vyberte program nabíjení. Pokračujte a tlačítkem MODE vyberte z následujících režimů Stlačte tlačítko MODE několikrát za sebou, dokud nebude svítit požadovaná kombinace kontrolek. 4. Během napájení sledujte display s osmi kroky. Když se rozsvítí KROK 4, je akumulátor připraven nastartovat motor. Akumulátor je plně nabitý, když se rozsvítí KROK7. 5. Nabíjení lze kdykoliv přerušit odpojením nabíjecího kabelu ze zásuvky. Poznámka: Pokud na nabíječce svítí kontrolky 10 a 4 (viz nákres níže) stlačte tlačítko MODE na 2 sekundy, abyste se přepnuli z PROGRAMU TESTOVÁNÍ NAPĚTÍ. 2

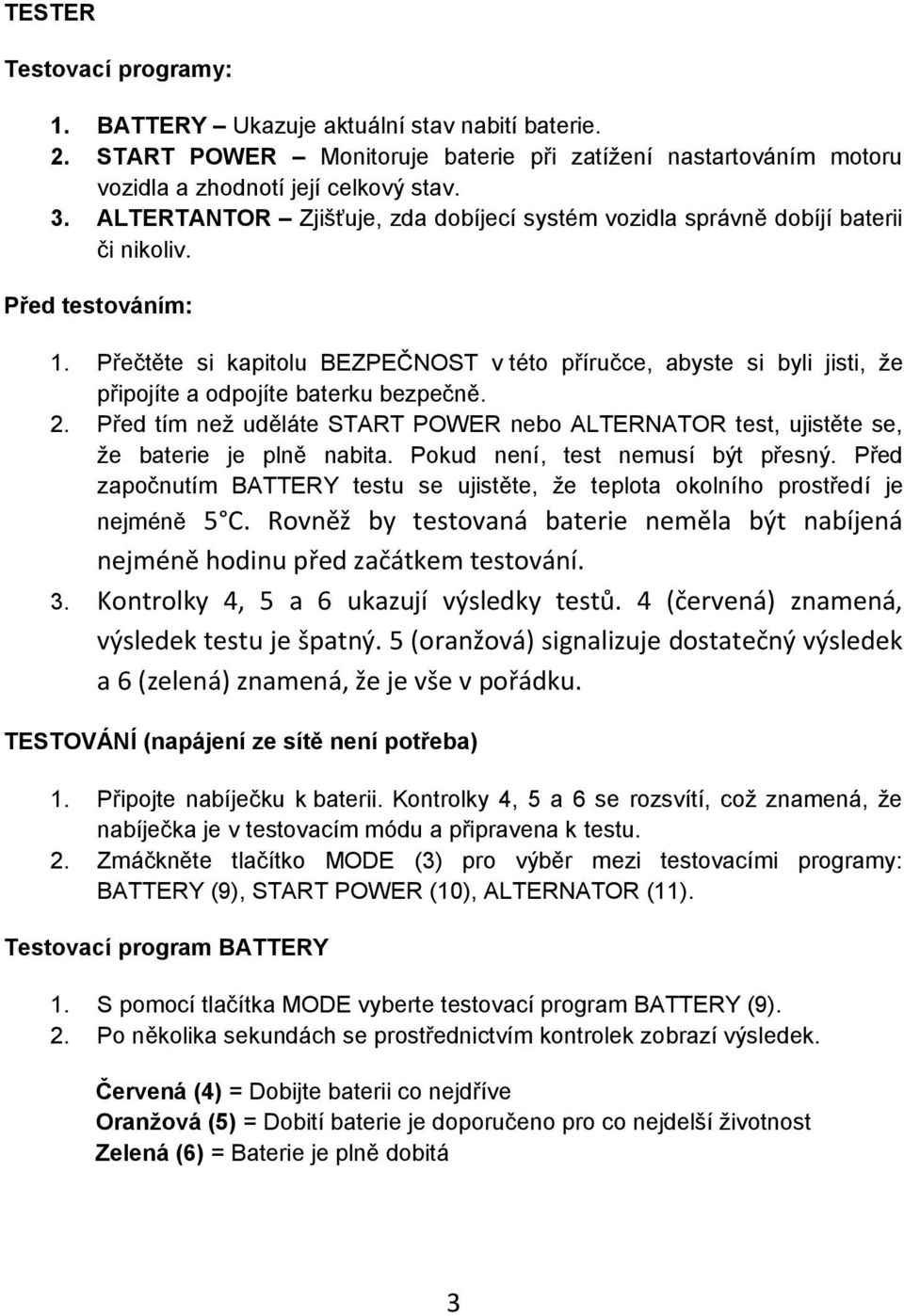

3 TESTER Testovací programy: 1. BATTERY Ukazuje aktuální stav nabití baterie. 2. START POWER Monitoruje baterie při zatížení nastartováním motoru vozidla a zhodnotí její celkový stav. 3. ALTERTANTOR Zjišťuje, zda dobíjecí systém vozidla správně dobíjí baterii či nikoliv. Před testováním: 1. Přečtěte si kapitolu BEZPEČNOST v této příručce, abyste si byli jisti, že připojíte a odpojíte baterku bezpečně. 2. Před tím než uděláte START POWER nebo ALTERNATOR test, ujistěte se, že baterie je plně nabita. Pokud není, test nemusí být přesný. Před započnutím BATTERY testu se ujistěte, že teplota okolního prostředí je nejméně 5 C. Rovněž by testovaná baterie neměla být nabíjená nejméně hodinu před začátkem testování. 3. Kontrolky 4, 5 a 6 ukazují výsledky testů. 4 (červená) znamená, výsledek testu je špatný. 5 (oranžová) signalizuje dostatečný výsledek a 6 (zelená) znamená, že je vše v pořádku. TESTOVÁNÍ (napájení ze sítě není potřeba) 1. Připojte nabíječku k baterii. Kontrolky 4, 5 a 6 se rozsvítí, což znamená, že nabíječka je v testovacím módu a připravena k testu. 2. Zmáčkněte tlačítko MODE (3) pro výběr mezi testovacími programy: BATTERY (9), START POWER (10), ALTERNATOR (11). Testovací program BATTERY 1. S pomocí tlačítka MODE vyberte testovací program BATTERY (9). 2. Po několika sekundách se prostřednictvím kontrolek zobrazí výsledek. Červená (4) = Dobijte baterii co nejdříve Oranžová (5) = Dobití baterie je doporučeno pro co nejdelší životnost Zelená (6) = Baterie je plně dobitá 3

4 Testovací program START POWER 1. Vyberte START POWER testovací program prostřednictvím tlačítka MODE. 2. Nastartujte motor a počkejte několik sekund dokud se nezobrazí výsledky. Červená (4) = Dobijte baterie co nejdříve Oranžová (5) = Dobití baterie je doporučeno pro co nejdelší životnost Zelená (6) = Baterie je plně dobitá Testovací program ALTERNATOR 1. Vyberte testovací program pro ALTERNATOR (11). 2. Nastartujte motor, udržte ho chvíli ve 2000 ot/min a zkontrolujte výsledky testu: Červená (4) = Dobíjecí systém vašeho vozu nefunguje správně. Je potřeba vyhledat závadu a odstranit ji. Oranžová (5) = Dobíjecí systém vašeho vozu nefunguje správně. Je potřeba vyhledat závadu a odstranit ji. Zelená (6) = Dobíjecí systém Vašeho vozu pracuje zcela správně. Tipy: 1. Pokud se neprodleně po připojení nabíječky rozsvítí PORUCHOVÁ KONTROLKA (2), znamená to, že je nabíječka k baterii připojena špatně. Vyjměte tedy nabíječku ze zásuvky, připojte ji správně a vraťte se ke kroku Pokud kontrolka nesvítí vůbec, důvodem může být zcela vybitá baterie. Pokuste se tedy baterii plně nabít. 3. Z nabíjecího modu se můžete přepnout TESTOVACÍHO REŽIMU podržením tlačítka MODE na 2 sekundy. Jakmile se rozsvítí kontrolky 4, 5 a 6 je testovací program aktivní. 4. START POWER TEST ZELENÁ kontrolka (6) se rozsvítí na začátku testu, ale v jeho průběhu se může změnit na červenou (4). Avšak než baterii nahradíte, zkuste jí nabít v programu RECOND a zkuste START POWER test znovu. 4

5 5

6 6

7 7

8 8

9 9

10 10

11 11
