1 O'Neil VML - stručný návod k použití

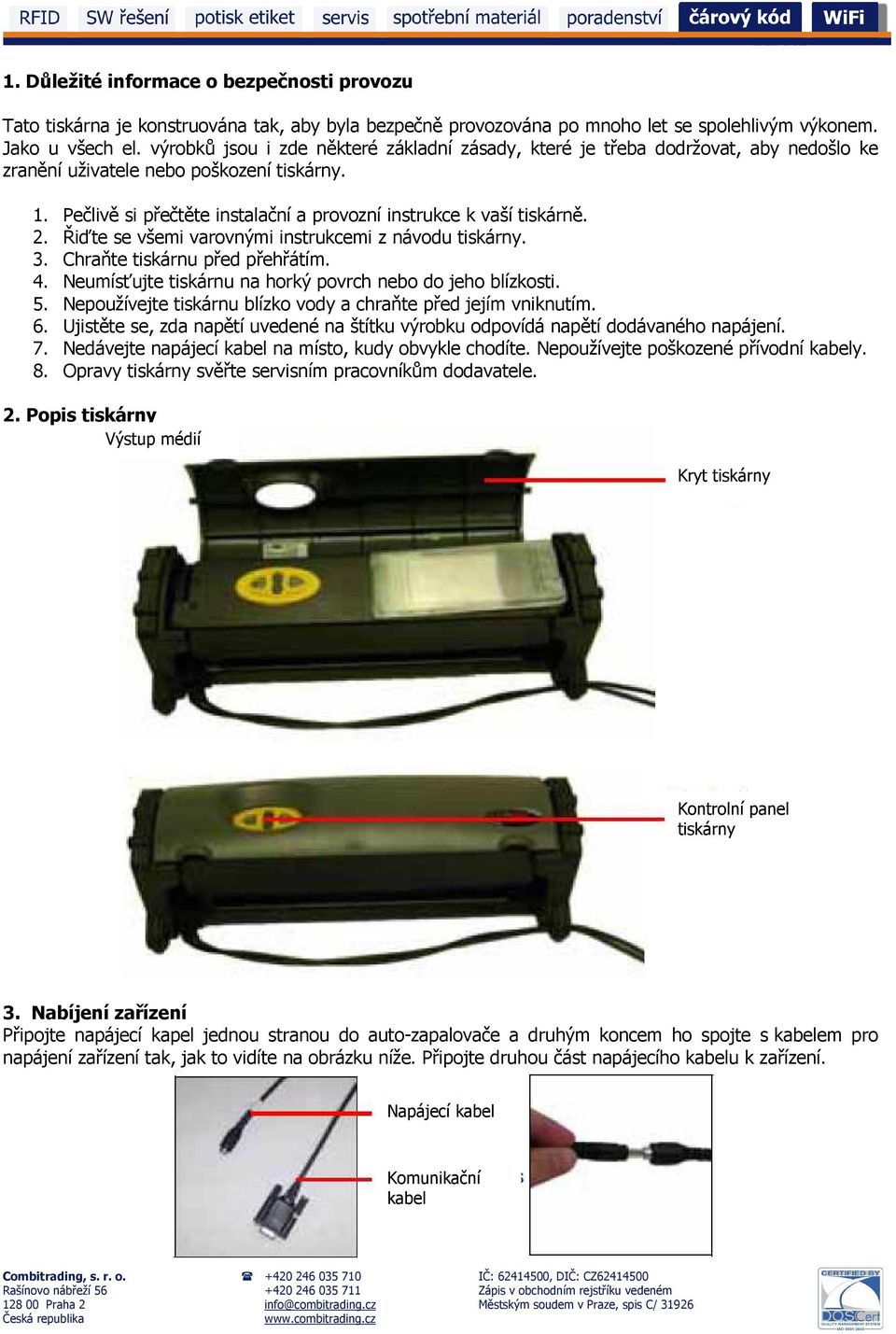

2 1. Důležité informace o bezpečnosti provozu Tato tiskárna je konstruována tak, aby byla bezpečně provozována po mnoho let se spolehlivým výkonem. Jako u všech el. výrobků jsou i zde některé základní zásady, které je třeba dodržovat, aby nedošlo ke zranění uživatele nebo poškození tiskárny. 1. Pečlivě si přečtěte instalační a provozní instrukce k vaší tiskárně. 2. Řiďte se všemi varovnými instrukcemi z návodu tiskárny. 3. Chraňte tiskárnu před přehřátím. 4. Neumísťujte tiskárnu na horký povrch nebo do jeho blízkosti. 5. Nepoužívejte tiskárnu blízko vody a chraňte před jejím vniknutím. 6. Ujistěte se, zda napětí uvedené na štítku výrobku odpovídá napětí dodávaného napájení. 7. Nedávejte napájecí kabel na místo, kudy obvykle chodíte. Nepoužívejte poškozené přívodní kabely. 8. Opravy tiskárny svěřte servisním pracovníkům dodavatele. 2. Popis tiskárny Výstup médií Kryt tiskárny Kontrolní panel tiskárny 3. Nabíjení zařízení Připojte napájecí kapel jednou stranou do auto-zapalovače a druhým koncem ho spojte s kabelem pro napájení zařízení tak, jak to vidíte na obrázku níže. Připojte druhou část napájecího kabelu k zařízení. Napájecí kabel Komunikační kabel

3 4.1 Instalace pásky 1. Vyjměte pásku z prodejního obalu. 2. Otevřete kryt tiskárny. 3. Otočte si tiskárnu k sobě tak, jak lze vidět na obrázku níže, abyste měli přístup k pásce. 4. V případě potřeby odstraňte oranžovou zajišťující pásku. 5. Posuňte tiskovou hlavu z rohu tiskárny doprostřed, abyste k ní měli dobrý přístup. 6. Chyťte pásku za ploché držadlo. 7. Vložte pásku do tiskové hlavy a ujistěte se, že je umístěna správě. 8. Otočte navíječem pásky párkrát proti směru hodinových ručiček, aby se páska navinula a chytla. Tisková hlava Navíječ pásky 4.2 Odstranění pásky 1. Posuňte tiskovou hlavu z rohu tiskárny doprostřed, abyste k ní měli dobrý přístup. 2. Vyjměte směrem k sobě starou pásku.

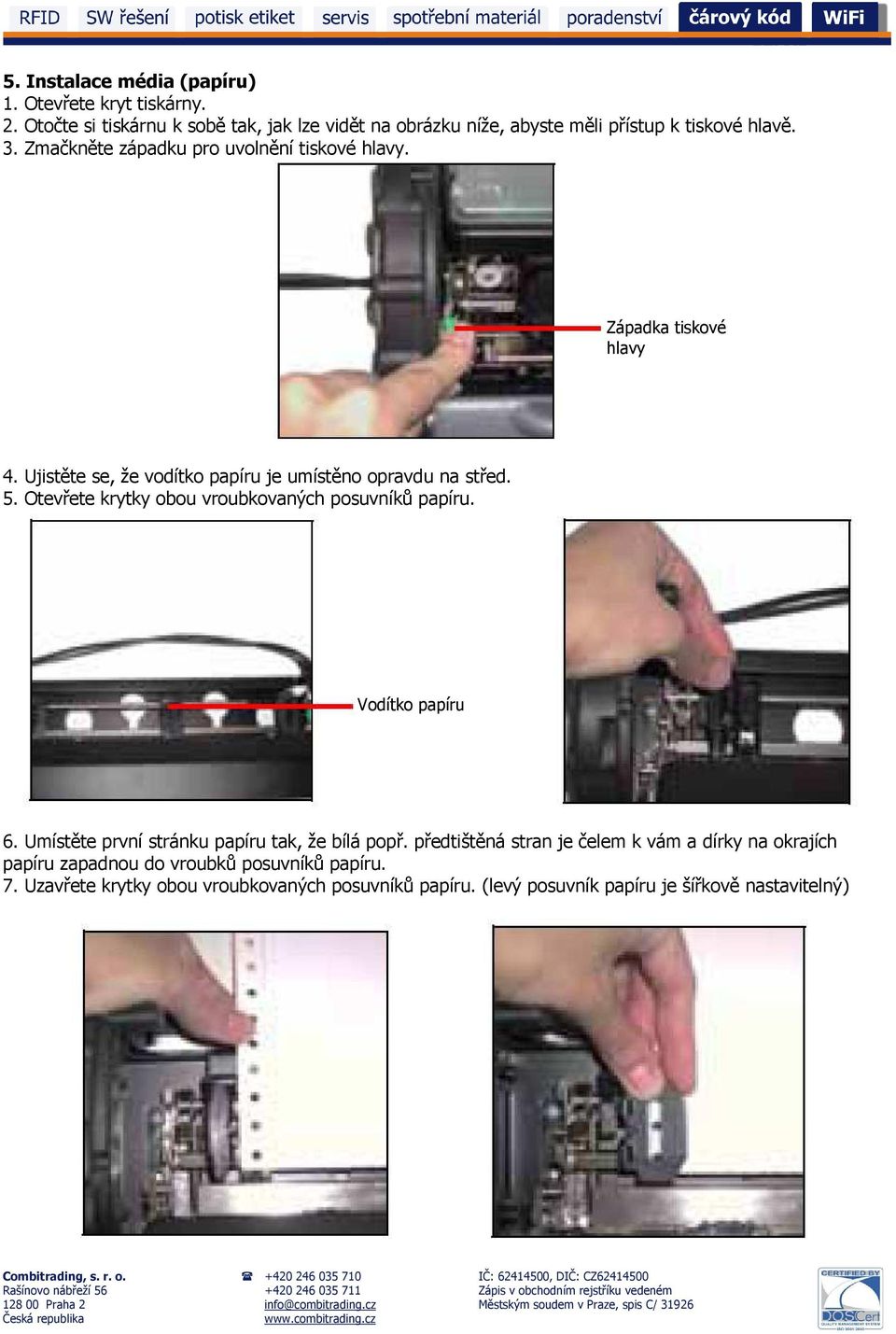

4 5. Instalace média (papíru) 1. Otevřete kryt tiskárny. 2. Otočte si tiskárnu k sobě tak, jak lze vidět na obrázku níže, abyste měli přístup k tiskové hlavě. 3. Zmačkněte západku pro uvolnění tiskové hlavy. Západka tiskové hlavy 4. Ujistěte se, že vodítko papíru je umístěno opravdu na střed. 5. Otevřete krytky obou vroubkovaných posuvníků papíru. Vodítko papíru 6. Umístěte první stránku papíru tak, že bílá popř. předtištěná stran je čelem k vám a dírky na okrajích papíru zapadnou do vroubků posuvníků papíru. 7. Uzavřete krytky obou vroubkovaných posuvníků papíru. (levý posuvník papíru je šířkově nastavitelný)

5 9. Uzavřete mechanismus tiskové hlavy. 10. Zmačkněte tlačítko FEED pro kontrolu a zkalibrování tiskárny pro daný tip papíru. 11. Uzavřete kryt tiskárny. 12. Nastavte začátek a konec papíru podle následující kapitoly. 5. Nastavení začátku a konce média (papíru) Tlačítko 2 Tlačítko 1 1. Zmačkněte tlačítko 1 pro zapnutí tiskárny. 2. Pomocí tlačítek 1 a 2 nastavte papír tak, aby byl akorát pro odtrhnutí u okraje tiskárny. 3. Vypněte tiskárnu zmačknutím tlačítek 1 a 2 najednou. 4. Zapněte tiskárnu tlačítkem 1. Začátek dokumentu je automaticky nastaven. 6. Používání tiskárny (ovládací panel a LED diody) Tlačítko 2 LED dioda 1 LED dioda 2 Tlačítko 1 Výstup papíru 6.1 LED indikace LED 1 Popis Akce Bliká pomalu červeně Nízká teplota Změňte prostředí Bliká rychle červeně Vysoká teplota Změňte prostředí Bliká rychle oranžově Interní chyba tiskárny Restartujte tiskárnu LED 2 Popis Akce Zelená Zařízení zapnuto - Bliká rychle zeleně Došel / uvízl v tiskárně papír Vložte papír / zkontrolujte tiskárnu Bliká rychle zeleně a oranžově Tiskárna a funkce bezdrátová sít je zapnuta - Bliká rychle oranžově Tiskárna je vypnuta a funkce bezdrátová sít je zapnuta -

6 6.2 Zvuková indikace Zvukový signál (pípnutí) Popis Akce Série 50 krátkých Uvízl papír v tiskárně Zkontrolujte tiskárnu 1 krátké Funkce bezdrátová síť je zapnuta - 1 dlouhé Tiskárna načítá nový firmware V případě potíží přeinstalujte firmware 2 krátké Funkce bezdrátová síť je vypnuta - 5 dvojitých Došel papír Doplňte papír 8 krátkých Chyba firmwaru Přeinstalujte firmware 10 krátkých Chyba ukládání/firmwaru Nejprve odpojte tiskárnu a pak jí restartujte / Přeinstalujte firmware Nepřestávající pípání/blikání LED diod Selhal vstupní port Nejprve odpojte tiskárnu a pak jí restartujte 6.3 Funkce tlačítek Funkce Popis FEED o 1 řádek Zmáčkněte 1x tlačítko 1 FEED o 5 řádek Zmáčkněte a podržte tlačítko 1 FEED o celý dokument Zmáčkněte a podržte tlačítko 1, poté ho uvolněte TEST Zmáčkněte a podržte tlačítko 1, dokud nezačne tiskárna sama tisknout TESTOVÉ hlášení Vyčištění hlavy Zmáčkněte tlačítko 1 Zastavení / Pozastavení tisku Zmáčkněte tlačítko 2 Zpětný FEED Zmáčkněte tlačítko 2 Vypnutí / Zapnutí tiskárny Zmáčkněte tlačítko 1 a 2 najednou
