Manuál. GHz. Věk: 14+

Transkript

1 Věk: 14+ Manuál GHz Děkujeme Vám za nákup modelu Dron (kvadrokoptéra) Fleg 2.4GHz TSMART. Přečtěte si tento manuál velmi pečlivě a uchovejte ho pro další použití.

2 Upozornění: Tento produkt obsahuje gyroskop, proto postupujte následovně: 1. Zapněte vysílačku (tlačítko nahoru do pozice ON) a rychlostní páčku (levá) dejte úplně dolu (na minimum). 2. Spojte kabely na spodku trupu dronu (z baterie a dronu) a položte výrobek na rovnou, hladkou plochu. Spojení s vysílačku bude trvat tak 4 vteřiny. 3. Pokaždé, když kabely odpojíte, je nutné se spojit s vysílačkou 4. Základní funkce: Frekvence 2.4GHz umožňuje létat i s ostatními drony, aniž by se navzájem rušily. - 3D otočka: dron umožňuje otočku dopředu/dozadu/ vlevo/vpravo Součástí balení: Krytky na rotory kvadrokoptéry Hlavní rotor Podvozek LED světla Těla dronu Nabíječka Hlavní rotor 4 Li-Po baterie

3 Vysvětlivky Anténa 2.4GHz Tlačítko 3D otočka Vyvažování stoupání/klesání Rychlostní páčka (+ otočka vlevo/ otočka vpravo) Vyvažování otočka vlevo/otočka vpravo LCD displej Úroveň signálu Režim Stupeň vyvažování rychlosti Kontrolka světla LCD displej vysvětlivky Kontrolka zapnutí/vypnutí Nastavení hodnot (20%, 40%, 60%, 100%) Vyvažování dopředu/ dozadu Směrová páčka (dopředu, dozadu, vlevo, vpravo) Vyvažování vlevo/vpravo Kontrolka světla Nahrávání videa (tento model neobsahuje videokameru) Tlačítko zapnutí/vypnutí Úroveň nabití baterie Natáčení videa (tento model neobsahuje videokameru) Stupeň vyvažování vlevo/vpravo Stupeň vyvažování otočka vlevo/otočka vpravo Kanál Hodnota směrovky Slabou úroveň baterie ukazuje vysílačka: V případě, že je úroveň baterie nižší než 4,5V, ikonka na LCD displeji bliká pravidelně a měli byste vyměnit baterie.

4 Instalace baterií Kryt na baterie 4 1,5V AA baterie Postup: Odšroubujte kryt na baterie na zadní straně vysílačky a vložte správnou polaritou 4 AA baterie (baterie nejsou součástí balení). Varování: 1. Ujistěte se, že jste vložili baterie správnou polaritou 2. Nemíchejte nové a staré baterie 3. Nemíchejte různé typy baterií Nabíjení Vložte (zasuňte) Li-Pol baterii (součástí balení) do držáku na spodní části trupu, jak je znázorněno na obrázku. Zapojte konektor z baterie do nabíječky a nabíječku vložte do elektrické zásuvky (pod dohledem dospělé osoby). Během nabíjení svítí kontrolka na nabíječce červeně. Jakmile je baterie nabita, kontrolka se rozsvítí zeleně. Nabíjení trvá okolo 50 min. LED světla Po nabití a odpojení od nabíječky, spojte konektory baterie a dronu. Vše dělejte velmi pečlivě, aby nedošlo k poničení. Varování: Jestliže si s výrobkem nehrajete, rozpojte konektory baterie a dronu. Upozornění: 1. Ujistěte se, že souhlasí napětí v zásuvce s napětím v nabíječce (nabíječka musí být vhodná pro Vaší zásuvku). 2. Konektor nabíjení se může přehřát, když necháte nabíječku zapojenou v zásuvce i po nabití výrobku. Odpojte ihned po nabití nabíječku ze zásuvky. 3. Nenechávejte baterii mimo dohled, když nabíjíte. 4. Začněte nabíjet až v okamžiku, kdy baterie po létání vychladne. 5. Neházejte baterie do ohně a nevystavujte je vysokým teplotám.

5 Prostředí pro létání: 1. Létejte za slunečného, bezvětrného dne. Nelétejte v extrémních teplotách. Nelétejte při teplotách nad 45 C nebo pod -10 C. Létání v extrémně vysokých či naopak nízkých teplotách může narušit výkon a poničit model. Nelétejte v silném větru. Větrné počasí můžeomezovat nebo narušovat ovládání letu. Při velmi silném větru se může vaše helikoptéra ztratit nebo poničit. 2. Vyberte si pro létání velký, otevřený prostor a ujistěte se, že poblíž nejsou žádné překážky, lidé či zvířata. Začínáme létat: Je důležité vždy vědět, kde je předek kvadrokoptéry (blikají na něm LEDky). To Vám vždy ulehčí orientaci ve vzduchu. Stoupání Klesání Pohněte rychlostní páčkou dopředu, vrtule se roztočí a kvadrokoptéra začne stoupat. Pohněte rychlostní páčkou dozadu, a kvadrokoptéra začne klesat. Pohněte rychlostí páčkou doleva a kvadrokoptéra zatočí doleva, pohněte rychlostní páčkou doprava a kvadrokoptéra zatočí doprava. Dopředu Dozadu Jestliže směrovou páčkou pohnete dopředu, kvadrokoptéra poletí dopředu. Jestliže směrovou páčkou pohnete dozadu, kvadrokoptéra poletí dozadu. Posun vlevo Posun vpravo Jestliže směrovou páčkou pohnete doprava, kvadrokoptéra se pohne doprava. Jestliže směrovou páčkou pohnete doleva, kvadrokoptéra se pohne doleva.

6 Poznámka Jestliže kvadrokoptéra rotuje nekontrolovatelně, použijte vyvažovací tlačítka, abyste byl let stabilní. Upozornění: Přibližně ve výšce 30 cm nad zemí, se může kvadrokoptéra dostat do vlastního víru a být nestabilní. Jestliže se kvadrokoptéra stáčí doleva, použijte na vysílačce tlačítko Vyvažování otočka vlevo/otočka vpravo, abyste kvadrokoptéru srovnali. Mačkejte tlačítko do té doby, než se kvadrokoptéra srovná. Na LCD displeji vlevo dole uvidíte, o kolik se kvadrokoptéra vyvažuje (po cca 8 mačkání se zobrazí jedna čárka). Jestliže se kvadrokoptéra stáčí doprava, použijte na vysílačce tlačítko Vyvažování otočka vlevo/otočka vpravo, abyste kvadrokoptéru srovnali Mačkejte tlačítko do té doby, než se kvadrokoptéra srovná. Na LCD displeji vlevo dole uvidíte, o kolik se kvadrokoptéra vyvažuje (po cca 8 mačkání se zobrazí jedna čárka). Jestliže se kvadrokoptéra při vzletu stáčí dozadu, použijte na vysílačce tlačítko Vyvažování dopředu/dozadu, abyste kvadrokoptéru srovnali. Mačkejte tlačítko do té doby, než se kvadrokoptéra srovná. Na LCD displeji vpravo uprostřed uvidíte, o kolik se kvadrokoptéra vyvažuje (po cca 8 mačkání se zobrazí jedna čárka). Jestliže se kvadrokoptéra při vzletu stáčí dopředu, použijte na vysílačce tlačítko Vyvažování dopředu/dozadu, abyste kvadrokoptéru srovnali. Mačkejte tlačítko do té doby, než se kvadrokoptéra srovná. Na LCD displeji vpravo uprostřed uvidíte, o kolik se kvadrokoptéra vyvažuje (po cca 8 mačkání se zobrazí jedna čárka). Jestliže kvadrokoptéra letí při vzletu doleva, použijte tlačítko na vysílačce Vyvažování vlevo/vpravo, abyste kvadrokoptéru srovnali. Mačkejte tlačítko do té doby, než se kvadrokoptéra srovná. Na LCD displeji vpravo dole uvidíte, o kolik se kvadrokoptéra vyvažuje (po cca 8 mačkání se zobrazí jedna čárka). Jestliže kvadrokoptéra letí při vzletu doprava, použijte tlačítko na vysílačce Vyvažování vlevo/vpravo, abyste kvadrokoptéru srovnali. Mačkejte tlačítko do té doby, než se kvadrokoptéra srovná. Na LCD displeji vpravo dole uvidíte, o kolik se kvadrokoptéra vyvažuje (po cca 8 mačkání se zobrazí jedna čárka).

7 LEHCE NA CVIČIŠTI Otáčení kolem své osy Úkroky vlevo/vpravo Aby z Vás byli opravdu dobří piloti, trénujte následující cvičení. Let dopředu/dozadu Přistávání na pevně daném bodě 3D otočka Když zvládnete základní let, můžete vyzkoušet i 3D otočku. Je to asi nejobtížnější pohyb, který tato kvadrokoptéra umí. Nejdříve si nastavte pomocí pravého předního tlačítka na vysílačce Nastavení hodnot (20%, 40%, 60%, 100%) hodnotu 100% a zmáčkněte tlačítko 3D otočka (uslyšíte pípání). Pak vyleťte do výšky přibližně 2,5 3 metry. Nakonec pohněte směrovou páčkou (ta vpravo) na nejnižší úroveň a pusťte jí; dron udělá 3D otočku. Až budete mít tento pohyb naučený, tak můžete dělat několik 3D otoček za sebou. Otočka dopředu Otočka dozadu

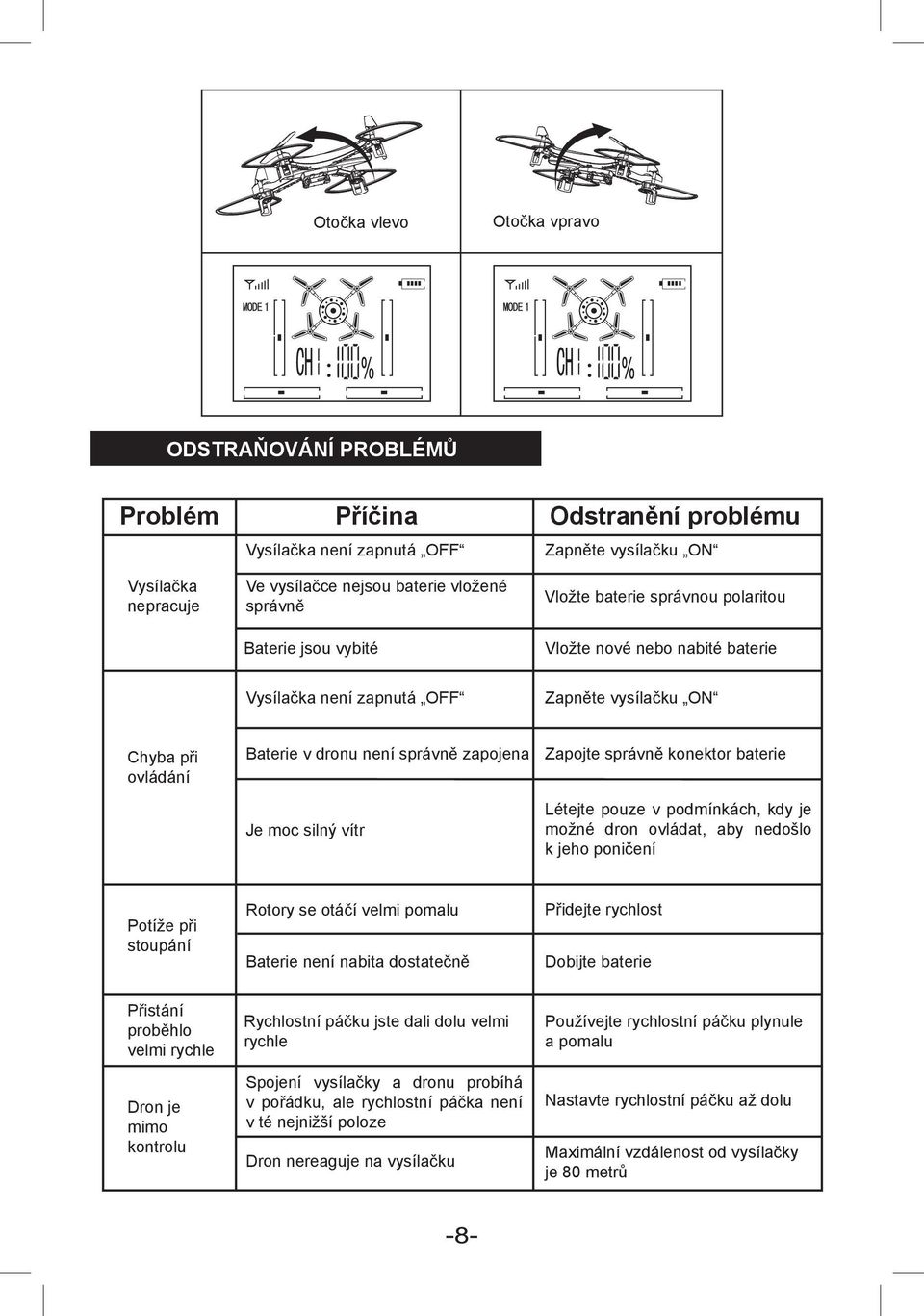

8 Otočka vlevo Otočka vpravo Odstraňování problémů Problém Vysílačka nepracuje Chyba při ovládání Potíže při stoupání Přistání proběhlo velmi rychle Dron je mimo kontrolu Příčina Odstranění problému Vysílačka není zapnutá OFF Zapněte vysílačku ON Ve vysílačce nejsou baterie vložené správně Vložte baterie správnou polaritou Baterie jsou vybité Vložte nové nebo nabité baterie Vysílačka není zapnutá OFF Zapněte vysílačku ON Baterie v dronu není správně zapojena Zapojte správně konektor baterie Je moc silný vítr Létejte pouze v podmínkách, kdy je možné dron ovládat, aby nedošlo k jeho poničení Rotory se otáčí velmi pomalu Přidejte rychlost Baterie není nabita dostatečně Dobijte baterie Rychlostní páčku jste dali dolu velmi rychle Používejte rychlostní páčku plynule a pomalu Spojení vysílačky a dronu probíhá v pořádku, ale rychlostní páčka není v té nejnižší poloze Nastavte rychlostní páčku až dolu Dron nereaguje na vysílačku Maximální vzdálenost od vysílačky je 80 metrů

9 Opatření 1. Jestliže baterie nejsou dostatečně nabité, zkracuje se vzdálenost, kdy vysílačka dosta tečně ovládá kvadrokoptéru. 2. Není možné (nebo je těžké) vzlétnout, když nejsou baterie dostatečně nabité. 3. Nelétejte s poškozeným výrobkem, můžete ho poničit ještě více. 4. Jestliže nepoužíváte výrobek, vyjměte z něj baterie. - Před hraním s kvadrokoptérou si pozorně přečtěte celý manuál. - Nikdy nelétejte v místnosti, zaplněné předměty (mnoho nábytku, osob, zvířat atd.) - Dbejte na to, abyste se Vy i ostatní osoby při startu kvadrokoptéry zdržovali ve vzdálenosti 1-2 metry od ní. - Stále sledujte letící kvadrokoptéru, abyste zabránili jejímu nárazu nebo přistání na svojí hlavu, tělo nebo v jejich bezprostřední blízkosti. - Nikdy se nesnažte výrobek rozmontovat či přestavět. Je to nejenom nebezpečné, ale mohlo by dojít i k poškození výrobku. - Nikdy nepřibližujte ruce nebo tvář do blízkosti rotujících částí. Mohlo by dojít k nečekanému zranění. Také nikdy hračku neprovozujte, jestliže sedíte na zemi či na sedadle, ale snažte se zaujmout pozici, která Vám umožní rychlý únik, pokud by to bylo nutné. - Nikdy nedovolte malým dětem, aby samy používaly tento výrobek. Mohly by se zranit o rotující části. - V každém případě vypněte kvadrokoptéru i dálkové ovládání, pokud je zrovna nepoužíváte. Jestliže je necháte zapnuté, může dojít k nekontrolovatelné akci. Výrobek nikdy nepoužívejte v případě, že došlo k poškození některých jeho částí. Rady: 1. používejte kvalitní BATERIE 2. správný postup vložení BATERIÍ (viz přesné pořadí úkonů dle návodu) 3. správný postup DOBÍJENÍ (viz přesné pořadí úkonů dle návodu) 4. správné vyvážení kvadrokoptéry v případě, že se stáčí na některou stranu 5. při srážce či PO PÁDU kvadrokoptéry vždy ihned ubrat plyn na nulu 6. dobíjet kvadrokoptéru hned, když už nestoupá, tzn. NENECHÁVAT ZCELA VYBÍT 7. po ukončení létání vždy VYPNOUT kvadrokoptéru i vysílačku (do polohy OFF) 8. přepínač ON/OFF na kvadrokoptéře ovládat jemně a opatrně 9. nevystavovat kvadrokoptéru (resp. baterii v něm) vysokým teplotám, jako např. v létě na zadním okně v automobilu apod., protože hrozí její PŘEHŘÁTÍ a zničení 10. nevystavovat kvadrokoptéru (resp. baterii v něm) vodě, dešti, protože hrozí poničení součástek 11. Nevhazujte použité baterie do ohně.

10 d istributor: ConQuest enterainment a.s. Hloubětínská 11 Praha info@toy.cz
