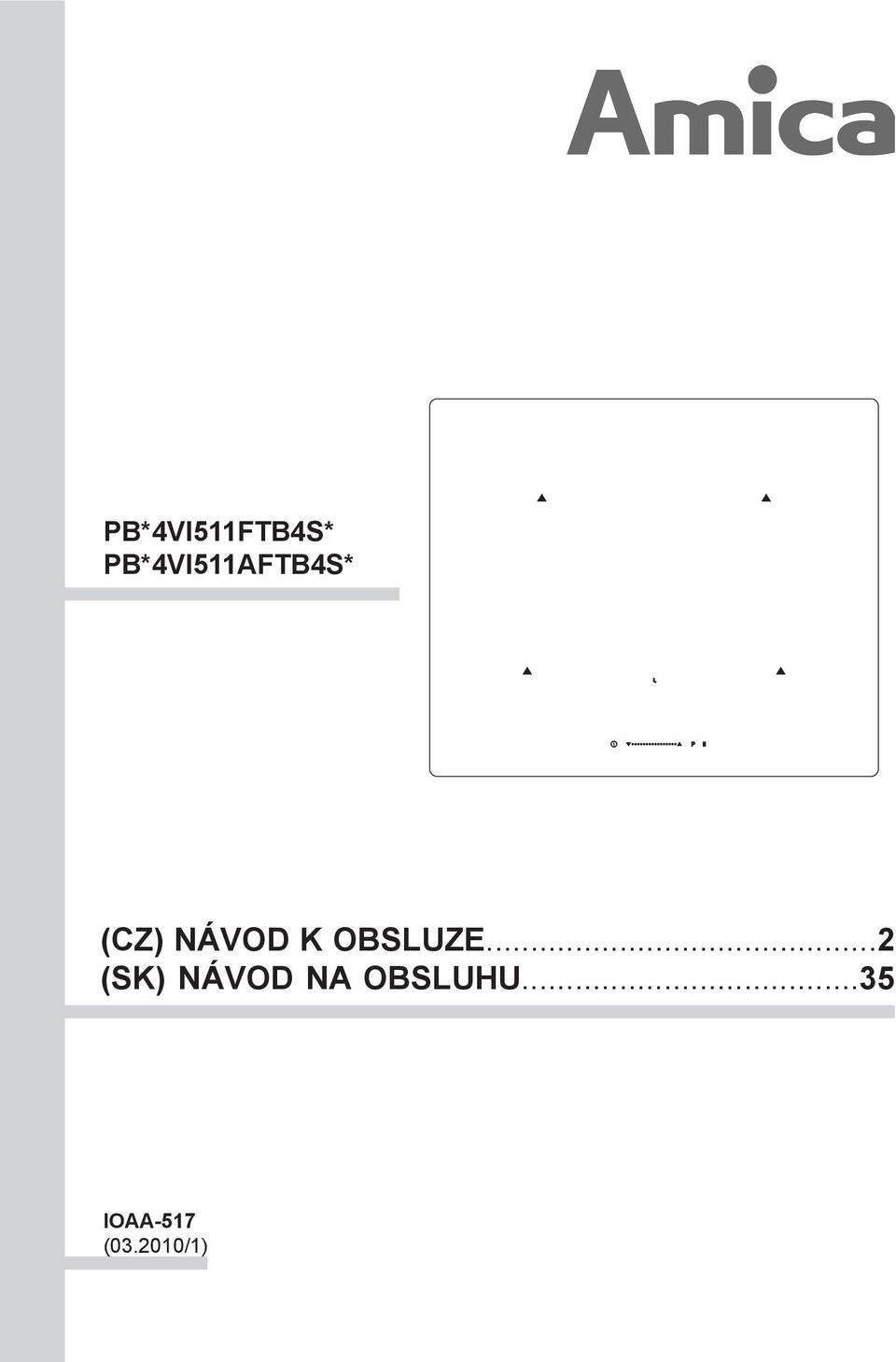

1 PB*4VI511FTB4S* PB*4VI511AFTB4S* (CZ) NÁVOD K OBSLUZE...2 (SK) NÁVOD NA OBSLUHU...5 IOAA-517 (0.2010/1)

2 VÁŽENÝ ZÁKAZNÍKU Deska Amica je spojením výjimečné snadnosti obsluhy a skvělé účinnosti. Po přečtení návodu nebude obsluha desku žádným problémem. Deska, který opustil továrnu byl před zabalením důkladně prověřen na kontrolních stanovištích ohledně jeho bezpečnosti a funkčnosti. Prosíme Vás, aby jste si před uvedením zařízení do provozu důkladně pročetli návod k obsluze. Dodržování v něm uvedených pokynů Vás ochrání před nesprávným používáním. Návod je třeba uschovat a uskladňovat tak, aby byl vždy po ruce. Kvůli zamezení nešťastným nehodám je třeba návod k obsluze přesně dodržovat. Poznámka! Přístroj neobsluhujte dříve, než se seznámíte s tímto návodem a porozumíte mu. Přístroj byl zkonstruován pouze pro účely vaření. Jakékoli jiné použití (např. pro vytápění) neodpovídá provozním charakteristikám a může vést ke vzniku škod. Výrobce si vyhrazuje právo zavést změny, které nemají vliv na pro voz přístroje. 2

3 OBSAH Základní informace...2 Bezpečnostní pokyny...4 Úspora energie...6 Vybalování...6 Likvidace zařízení...6 Popis výrobku...7 Instalace...9 Připojení desky k elektrické síti...11 Pokyny pro montážního technika...11 Obsluha...1 Pravidla činnosti indukční zóny...1 Detektor přítomnosti nádoby...14 Volba nádobí pro vaření v indukční zóně...15 Volba hrnců pro indukční zónu...16 Ovládací panel...17 Zapnutí varné desky...17 Zapnutí varné zóny...17 Nastavení stupně tepelného výkonu indukční zóny...18 Funkce Booster...18 Ovládání funkce Booster...19 Funkce blokády...19 Blokování varné desky...19 Odblokování varné desky na čas vaření...20 Odblokování varné desky natrvalo...20 Indikátor zbytkového tepla...21 Ohraničení pracovního času...21 Funkce automatického dohřívání...22 Funkce hodiny...2 Zapnutí hodin...2 Změna nastaveného času vaření...24 Kontrola uplývání času vaření...24 Vypnutí hodin...24 Hodiny jako časovač...25 Vypnutí časovače...25 Funkce ohřívání...26 Funkce Stop n go...26 Funkce Bridge...27 Vypnutí jedné varné zóny...28 Vypnutí celé varné desky...28 Čištění a běžná údržba...29 Odstraňování po ruch...1 Technické úda je... Záruka...

4 BEZPEČNOSTNÍ POKYNY Dříve, než sklokeramickou desku poprvé použijete, prostudujte si pečlivě tento Návod k obsluze, neboť je tak zajistíte bezpečný provoz a zabráníte jejímu poškození. Po kud sklokeramickou desku provozujete poblíž rádia, televizoru nebo jiného vy zařujícího přístroje, zkontrolujte laskavě, zda panel se senzory funguje správně. Sklokeramickou desku musí instalovat kvalifikovaný elektrotechnik. Desku neinstalujte do blízkosti chladicích zařízení. Náby tek, do nějž desku zabudováváte, musí být odolný vůči teplotám ok 100 C. Tento požadavek se vztahuje na obklad stěny, plastové plochy, lepidla a laky. De sku lze používat teprve po jejím zabudování do nábytku, protože jen tak budete chráněni proti nebezpečnému dotyku částí pod proudem. Elek trické přístroje smí opravovat pouze kvalifikovaní odborníci. Neodborné opravy mo hou mít vliv na bezpečnost přístroje. Přístroj je odpojen od hlavního přívodu elektrické energie pouze tehdy, je-li vytažena zástrčka ze zásuvky nebo je-li vypnuta pojistka. Věnujte pozornost dětem, aby si se zařízením nehrály. Toto zařízení není určeno k použití osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo psychickými schopnostmi nebo osobami s nedostatkem zkušeností nebo znalosti zařízení. Tyto osoby mohou zařízení používat pouze pod dohledem jiné osoby nebo v souladu s návodem k obsluze poskytnutým osobami odpovědnými za jejich bezpečnost. Osoby s implantovanými přístroji pro podporu životně důležitých funkcí (např. kardiostimulátor, inzulínová pumpička nebo sluchadla) musí ověřit, že funkce těchto zařízení nebudou indukční plotnou rušeny (frekvenční rozsah indukční desky činí khz). Po zapnutí se plotýnky velmi rychle zahřejí. Aby nedocházelo ke zbytečné spotřebě ener gie, zapínejte je pouze poté, co na ně postavíte nádobu. In dikátor zbytkového tepla, který je součástí elektronického systému, Vás informuje o tom, zda je vařič ještě zapnutý a zda je ještě horký. V případě výpadku napětí v síti, dojde ke zrušení všech nastavení. Po obnovení napájecího napětí, doporučujeme dbát opatrnosti. Dokud jsou topné plochy teplé, budu zobrazen ukazatel zbytkového tepla H. Po kud se v blízkosti plotýnky nachází napájecí zásuvka, přesvědčete se, že se napájecí kabel nedotýká horkých míst. Během vaření na tuku či oleji nenechávejte desku bez dozoru, neboť tyto látky před sta vují nebezpečí požáru. Ne používej te plastové nádoby nebo nádoby z hliníkové fólie (alobalu), protože se při vysokých teplotách roztavují a mohly by desku poškodit. Cukr, kyselina citronová, sůl atd., jak v kapalném tak pevném stavu, ani plasty se nesmí dostat do styku s horkou plotýnkou. Po kud se na horkou plotýnku dostanou neopatrností cukr nebo plast, plotýnku ne vypínej te, ale cukr či plast z ní seškrabejte odstrou škrabkou (stěrkou). Chraňte si ruce před popálením. Na sklokeramické desce používejte pouze hrnce a pánve s plochým dnem bez ostrých okrajů a hran, jinak může dojít k trvalému poškození desky. Topná plocha sklokeramické desky je odolná vůči tepelnému nárazu. Není citlivá ani na teplo, ani na chlad. Na desku neupusťte žádné předměty. Bodový náraz, např. padající kořenkou, může za nepříznivých okolností vést ke vzniku prasklin a rýh ve sklokeramické desce. 4

5 BEZPEČNOSTNÍ POKYNY Zbyt ky pokrmů, které překypěly, mohou vniknout do poškozených míst a dostat se do částí sklokeramické desky, které jsou pod proudem. Po kud se na povrchu varné desky objeví rýhy nebo praskliny, přístroj vypněte vypnutím pojistky nebo vytažením zástrčky ze zásuvky a informujte servisní středisko. Dodržuj te pokyny pro údržbu a čištění. Nebudete-li postupovat v souladu s těmito po ky ny, ztratíte nároky plynoucí ze záruky. Nepoužívejte povrch desky jako kuchyňské prkénko na krájení nebo pracovní plochu. Doporučujeme neponechávat na sklokeramické desce kovové předměty jako nože, vidličky, lžíce a pokličky, jinak se rozpálí. Desku neinstalujte nad sporák bez ventilátoru, nad myčku, chladničku, mrazničku nebo pračku. Používání zařízení na vaření a pečení způsobuje uvolňování tepla a vlhkosti d místnosti, ve které je instalováno. Ověřte, zda jsou kuchyňské prostory dobře odvětrané; nutno udržovat otevřené přirozené ventilační otvory nebo instalovat mechanickou ventilaci (digestoř s mechanickým odsáváním). Dlouhodobé intenzívní používání zařízení může vyžadovat zajištění dodatečného odvětrání, například otevření okna nebo použití účinnější ventilace, např. zvýšením výkonu mechanické ventilace, je-li používána. 5

6 ÚSPORA ENERGIE VYBALOVÁNÍ Všichni, kdo náležitě využívají energii nejen šetří peníze, ale jed nají též vědomě v souladu s potřeba mi ochrany přírodního prostředí. Proto šetřeme elektrickou energii: Používáním vhodného nádobí. Hrnce a pánve s plochým a silným dnem pomáhají ušetřit až třetinu elektrické energie. Pamatujte také na pokličky, bez nich se spotřeba energie zvyšuje až čtyřnásobně! Udržujte plotýnky a dna nádob čisté. Nečistoty brání přenosu tepla silně připálené zbytky potravin lze často od stra nit pouze che mikálie mi, které jsou pro životní prostředí škodlivé. Avoiding necessary peeping into pots. Nepoužívejte desku v blízkosti chladniček / mrazniček. Dochází pak ke zby tečnému zvýšení spotřeby energie. Přístroj je chráněn před poško zením během přepra vy obalem. Po vy ba lení zli kvi dujte la skavě oba lové ma te riály způsobem neo h rožujícím životní prostředí. Všechny materiály použité pro za ba lení jsou neškodné pro životní prostředí, jsou 100% recyklovatelné a jsou označeny příslušným sym bo lem. Poznámka! Je třeba, aby se oba lové mate riály (polyetylenové sáčky, kousky po lystyrénu atd.) během vybalování nedostaly do rukou dětem. Likvidace zařízení Při likvidaci nenoste zařízení do kontejnerů na běžný do movní odpad, ale do středi ska pro re cy kla ci a využití od padních elek trických a elek tro nických zařízení. Zařízení, návod k obslu ze nebo obal byly opatřeny příslušnou nálepkou. Zařízení bylo vyrobeno z re cy klo va telných ma te riálů. Tím, že staré zařízení přinesete do sběrného recyklačního středi ska, ukážete, že Vám záleží na přírodě. Informace o umístění takových středisek získáte u svého místního úřadu pro péči o životní prostředí. 6

7 POPIS VÝROBKU Popis desky PB*4VI511FTB4S* varná zóna (vpravo vzadu) Varná zóna (vlevo vza du) Varná zóna (vlevo vpředu) Varná zóna (vpravo vpředu) Ovládací panel Senzor zapni/vypni desky se signalizační diodou LED. 2. Senzor změny tepelného výkonu.. Senzor volby varné zóny s indikátorem. 4. Senzor aktivace hodin/časovače s indikátorem. 5. Signalizační diody zapnutí hodin pro vhodné varní zóny. 6. Senzor funkce Booster. 7. Senzor funkce pauza se signalizační diodou LED. 7

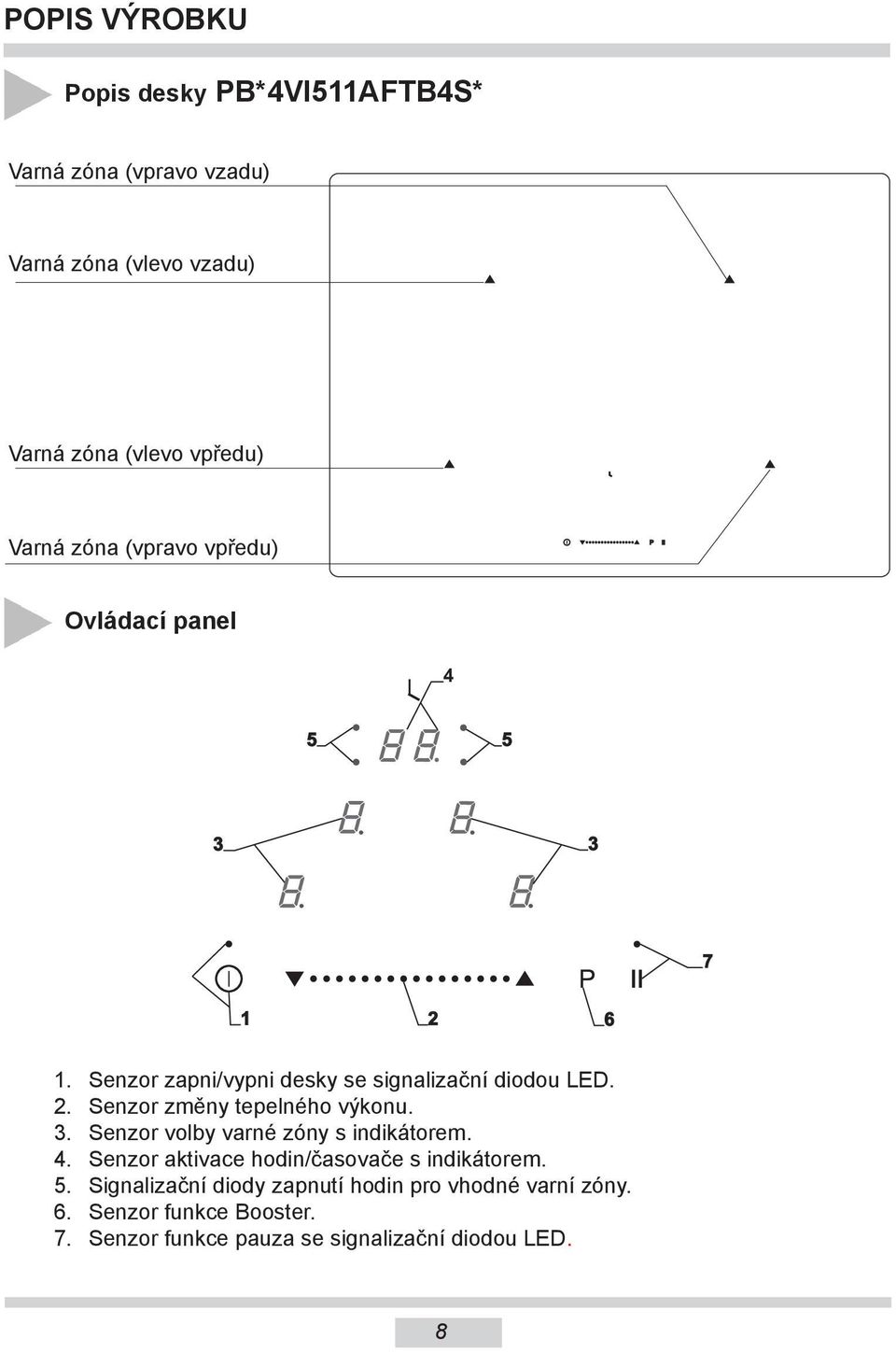

8 POPIS VÝROBKU Popis desky PB*4VI511AFTB4S* varná zóna (vpravo vzadu) Varná zóna (vlevo vza du) Varná zóna (vlevo vpředu) Varná zóna (vpravo vpředu) Ovládací panel Senzor zapni/vypni desky se signalizační diodou LED. 2. Senzor změny tepelného výkonu.. Senzor volby varné zóny s indikátorem. 4. Senzor aktivace hodin/časovače s indikátorem. 5. Signalizační diody zapnutí hodin pro vhodné varní zóny. 6. Senzor funkce Booster. 7. Senzor funkce pauza se signalizační diodou LED. 8

9 50 INSTALACE Instalace desky PB*4VI511*FTB*S* Připravte místo (výřez) v de sce stolu dle rozměrů uvedených na montážním výkrese (viz obr. A). Minimální mezera mezi přístro jem a boky so usedních skříněk je 80 mm. Instalovaná deska je vy soká 50 mm. Pokud je varná deska odděle na od nosného pod kla du horizontální ochran nou deskou, musí být vůle mezi dolní částí pláště varné desky a ochrannou deskou nejméně 25 mm, aby mohl volně proudit vzduch. Mi nimální vzdálenost mezi oběma deskami je 75 mm. V zadní části ochranné desky vyřežte otvor (o délce strany nejméně 80 mm) (viz obr. C). Připojte desku ke zdroji elek trické energie dle přiloženého schématu zapojení. Porovnejte průřez napájecího kabelu s příko nem desky (musí provést kva li fi ko vaný elektro tech nik). Setřete prach z horní části, vložte desku do výřezu a pevně zatlačte (viz obr. B). Obr. A 616 (770*) (490*) 600 (750*) * rozměry se týkají desky PB*4VI511 AFTB*S* 9

10 Obr. B deska stolu 2 - těsnění - sklokeramická deska Obr. C 25mm 5 10mm 80mm Nasazeno do horní části nosné skříňky 500x10mm Minimum 10mm 5 10mm 500x50mm 500x10mm Nasazeno do horní části nad sporák s odsáváním Osadit desku nad sporák bez ventilace je zakázáno 10

11 INSTALACE Připojování desky k elektrickému rozvodu Poznámka! Desku smí k elektrické síti připojit pouze kvalifikovaný elek tro tech nik. Je zakázáno provádět úmyslné úpravy nebo změny elektrického systému. Pokyny pro montážního technika Sklokeramická deska je opatřena svorkovnicí umožňující volbu správného připojení dle daného typu elektrického přívodu. Svorkovnice umožňuje následující připojení: - jednofázový proud (20 V), - dvoufázový 400 V 2N~ Desku lze připojit ke správnému napájecímu zdroji příslušným přemostěním na rozvodném pásku v souladu s přiloženým schématem. Schéma elektrického zapojení je uvedeno rovněž v dolní části spodního krytu. Přístup k rozvodnému pásku získáte po sejmutí víka na svorkovnici. Nezapomeňte zkontrolovat, zda odpovídá napájecí kabel a jmenovitý výkon desky. Poznámka! Nezapomeňte připojit ke svorce rozvodného pásku ochranný obvod a označit jej symbolem. Rozvodnou síť sklokeramické desky je třeba chránit vhodně zvo leným pojistným zařízením nebo, po ochraně přívodní sítě, vhodným nouzovým vypínačem, který odpojí zdroj v případě havárie. Dříve, než sklokeramickou desku připojíte k elektrické síti, přečtěte si in for ma ce na výko novém štítku a schématu zapojení. Poznámka! Montážní technik je povinen vyplnit a předat uživateli osvědčení o připojení desky k elektrické síti (přiložené k záručnímu listu). Způsoby připojení jiné než vyobrazené na schématu mohou vést k poško zení desky. 11

12 INSTALACE SCHÉMA PŘÍPUSTNÝCH ZAPOJENÍ Pozor! Napětí výhřevných elementů 20 V PE 5 N 4 N 2 1 L2 L1 1 Pro síť 20 V připojení jednofázové s neutrálním vodičem, můstky spojující svorky 1-2 a 4-5, neutrální vodič do 4, ochranný vodič do Varování! U každého typu zapojení je třeba ke svorce PE připojit ochranné uzemnění D o p o - ručený typ připojo vacího ka be lu 1N~ 5 4 H05VV- 2 1 H05RR- Fx4 mm 2 PE N L1 2 Pro síť 400/20 V připojení dvoufázové s neutrálním vodičem, můstek spojující svorky 4-5, neutrální vodič do 4, ochranný vodič do 2N~ H05VV- H05RR- F4x2,5 mm 2 PE N L2 L1 L1=R, L2=S, L=T, N=svorka neutrálního vodiče, =svorka ochranného vodiče 12

13 OBSLUHA Před prvním použitím Pečlivě očistěte sklo ke ra mic kou desku; zacházejte s ní jako se skleněnou plochou. Při prvním použití může deska vydávat slabý zápach, proto zapněte větrání nebo otevřete okno. Desku provozuje v souladu s bezpečnostními pokyny. Indukční plotýnka princip fungování Generátor dodává proud cívce umístěné uvnitř přístro je. Když cívka indukuje magnetické pole, in du ko vané proudy prostupují do hrnce umístěného na desce. Proudy dělají z hrnce skutečný přenašeč tepla, zatímco sklo ke ra mický povrch desky zůstává studený. Systém zajišťuje použití hrnců se dnem vhodným pro magnetické pole. Obecně řečeno, indukční technologii charakterizují dvě vlastnosti: jelikož teplo je emitováno výhradně pomocí nádobí, využití tepla je maximální, ne dochází k jevu tepelné setrvačnosti, neboť vaření začíná okamžikem postavení hrnce na desku a končí jeho sejmutím. Ochranné zařízení: Pokud byla deska správně nainstalována a je řádně používána, jsou ochranná zařízení zapotřebí jen zřídka. Ventilátor: chrání a ochlazuje ovládací a elektrické komponenty. Pracuje au to ma tic ky na dvě rychlosti. Ventilátor se zapne po zapnutí plotýnek a vypne, když elektronický systém dosáhne příslušné teploty. Teplotní zabezpečení: Teplota elektronických elementů je nepřestajně měřena pomocí sondy. Jestli teplo nebezpečně roste, tento systém automaticky zmenšuje výkon varné zóny, anebo odpojí varné zóny, které se nacházejí nejblíže teplých elektronických elementů. Detekce: detekování hrnce umožňuje provoz plotýnky a tedy i ohřev. Necháte-li na plotýnce malé předměty (např. čajovou lžičku, nůž nebo prsten), nebudou iden ti fi kovány jako hrnce a plotýnka se nezapne. 1

14 OBSLUHA Detektor hrnce Do plotýnek vybavených systémem indukčního pole je nainstalován detektor hrnce. Jakmile na plotýnku umístíte hrnec nebo jej sejmete, bude během pro vo zu detektor automaticky spouštět nebo vypínat tvorbu tepla, aby šetřil ener gii. Pokud použijete správný hrnec, na displeji se ukáže teplotní indikace. Indukce vyžaduje používání dobře zvolených hrnců se dnem zhotoveným z ma gne tického materiálu (viz tabulka na str. 16). Nebylo-li na varné ploše umístěno nádobí nebo bylo-li umístěno nádobí nevhodné, na displeji varného výkonu začne pulzovat. Plotýnka se nezapne. Pokud do deseti minut nebude indikován žádný hrnec, spínání bude zrušeno. Plotýnku je třeba vypnout dotykovými senzory, nikoli sejmutím hrnce. Detektor hrnce nepracuje jako spínač/vypínač. Sklokeramická deka je opatřena senzory ovládanými dotykem vyznačených ob lastí. Každý dotyk senzoru je potvrzen zvukovým signálem. Při zapínání a vypínání desky a zvyšování / snižování výkonu se vždy dotýkejte pouze jednoho senzoru. Pokud se dotknete něko li ka senzorů najednou, systém bude ignorovat zadaná nastavení a pokud byste se senzorů dotýkali příliš dlouho, bude signalizovat poruchu. 14

15 OBSLUHA Výkon vaší desky je podmíněn výběrem vhodného kvalitního nádobí. Výběr nádob pro indukční desky Vždy používejte vysoce kvalitní nádobí s ideálně rovným dnem, zabráníte tak vyvíjení příliš vysoké teploty ve dně a následně připečení připravovaného po krmu. Dokonalé rozvádění tepla zaručují hrnce a pánve se silným kovovým dnem. Vždy zajistěte, aby dno hrnců bylo suché; po naplnění hrnce nebo jeho vy tažení z chladničky vždy zkontrolujte, zda je dno do ko na le suché, aby plotýnka zůstala čistá. Poklice zabraňují úniku tepla z nádoby a tak zkracují dobu vaření a snižují spotřebu energie. Na indukční desce jsou umístěné čtyři varné zóny, kterých středy jsou označené trojúhelníky ( ). Nádoby můžete postavit na každé varné zóně libovolným způsobem. Nicméně v každém případě nádoba musí úplně zakrývat označení trojúhelníka ( ). Optimální výkon Optimální využití výkonu nastane v momentu, kdy se trojúhelník ( ) nachází ve středě nádoby. Velké nádoby jako např. pekáč můžete umísťovat současně na dvou varných zónách pomocí funkce Bridge. V této situaci nádoba musí zakrývat trojúhelníky ( ) dvou svislých varných zón. min. Nejmenší a největší průměry nádoby jsou uvedené v tabulce a závisí na kvalitě nádoby. Indukční varná zóna Průměr dna nádoby pro indukční vaření Průmer (mm) Minimum (mm) Maximum (mm) Použití nádoby menší něž uvedená minimální varná zóna může způsobit, že indukční varná zóna nebude fungovat. 15

16 OBSLUHA Výběr nádobí pro indukční plotýnky Značení nádobí Nerezavějící ocel Hliník Litina Smaltované železo Sklo Porcelán Hrnce s měděným dnem Zkontrolujte, zda je na štítku uve de na in forma ce o tom, že hrnec je vhodný pro použití na in dukčních deskách. Používejte magnetické hrnce (ze smaltovaného plechu, feritické oceli, litiny) a vyzkoušejte je, zda se k jejich dnu přichytí ma gnet. Nerozezná přítomnost hrnce. Vyjma hrnců z feritové oceli Nerozezná přítomnost hrnce. Vysoká účinnost Pozor: hrnce mohou desku poškrábat. Vysoká účinnost Doporučujeme hrnce s plochým, silným a rovným dnem. Nerozezná přítomnost hrnce. Nerozezná přítomnost hrnce. Nerozezná přítomnost hrnce. 16

17 OBSLUHA Ovládací panel Na ovládacím panelu se nacházejí senzory nové generace (,4) DIGI Select-Sensor", přičemž indikátor varné zóny (displej) je současně senzorem volby varné zóny a hodin. Senzor změny tepelného výkonu (2) je to senzor vykonaný v technologii Slider", který umožňuje regulaci tepelného výkonu na (1-9), jak rovněž nastavení hodin (1-99) dotknutím a přesunutím prstu po zaznačené ploše (2): - vpravo - zvětšuje stupeň tepelného výkonu - vlevo - zmenšuje stupeň tepelného výkonu. Kromě toho existuje možnost bezprostřední volby vhodného stupně tepelného výkonu na senzoru, stláčejíc libovolné místo senzoru změny stupně tepelného výkonu (2). Po zapojení desky do elektrické sítě se na několik vteřin rozsvítí všechny indikátory. Varná deska je hotová k použití. Varná deska je vybavená v elektronické senzory, které se zapínají stlačením přes minimum 1 vteřinu. Každé zapnutí senzorů je signalizované zvukem. Na povrchu senzorů se nesmí klást žádné předměty (může to vyvolat rozpoznání poruchy). Povrch senzorů musí byť udržovaný v čistotě. Zapnutí varné desky Senzor zapni/vypni (1) musíte přidržovat prstem minimum 1 vteřinu. Varná deska je aktivní, nad senzorem (1) se svítí signalizační dioda LED, a na všech indikátorech (,4) se svítí číslice 0" a pulzuje desetinná čárka. Jestli v průběhu 20 vteřin nebudete aktivovat žádný senzor, varná deska se vypne. 1 4 Zapnutí varné zóny Po zapnutí varné zóny senzorem (1), v průběhu následujících 20 vteřin zapněte zvolenou varnou zónu (). 1. Po dotknutí senzoru, který označuje zvolenou varnou zónu (), na indikátoru stupně výkonu, který odpovídá této zóně se svítí číslice 0" a desetinná čárka. 2. Přesouváním prstu po senzoru (2) nastavíte požadovaný stupeň tepelného výkonu

18 OBSLUHA Jestli v průběhu 20 vteřin po zapnutí desky nebudete aktivovat žádný senzor, tehdy se varná zóna vypne. Varná zóna je aktivní jestli na všech indikátorech se svítí číslice anebo písmeno zároveň s desetinnou čárkou, co znamená, že zóna je hotová k vykonání nastavení tepelného výkonu. Nastavení stupně tepelného výkonu indukční zóny Když se na indikátoru varné zóny () zobrazí "0" a desetinná čárka, tehdy můžete začít nastavování požadovaného stupně tepelného výkonu přesouváním prstu po senzoru (2). Funkce Booster "P" Funkce Booster slouží k zvětšení výkonu zóny Ø z 2100W na 700W. Při zapnuté a aktivní tepelné zóně () zapnutí senzoru (6) způsobuje zapnutí funkce Booster (zrychlení vaření), co signalizuje písmeno "P", které se zobrazí na indikátoru varné zóny (). Funkce Booster se vypíná stlačením senzoru (2) a zmenšením tepelného výkonu při aktivní varné zóně, anebo zvednutím nádoby z varné zóny. Čas působení funkce Booster je omezený senzorovým panelem do 10 minut. Po automatickém vypnutí funkce Booster, varná zóna nadále hřeje nominálním výkonem. Funkce Booster můžete opět zapnout, avšak jenom v případě, že indikátory teploty v elektronických systémech a cívky mají takovou možnost. Jestli během působení funkce Booster stáhnete nádobu z varné zóny, tato funkce je nadále aktivní a odpočítávání času pokračuje dál. V případě překročení teploty (elektronického systému anebo cívky) varné zóny během působení funkce Booster, funkce Booster se automaticky vypne. Varná zóna se vrací do úrovně nominálního výkonu

19 OBSLUHA Ovládání funkce Booster Všechny varné zóny mají funkci Booster. Dvě varné zóny tvoří dvojici (viz obr.) Funkci Booster můžete v jednom momentě zapnout jen pro jednu varnou zónu ze dvojice. Jestli při zapnutí funkce Booster celkový výkon je příliš velký, tepelný výkon druhé varné zóny se automaticky redukuje. Hodnota zredukovaného tepelného výkonu závisí od velikosti používaných nádob. Funkce blokády Funkce blokády zabezpečuje, aby děti neúmyslně nezapnuly varnou desku, přičemž její zapnutí je možné až po odblokování. Blokování varné desky Blokádu můžete zapnout jen tehdy, kdy senzorový panel je zapnutý a žádná varná zóna není zapnutá, a ani hodiny nejsou aktivní (na displeji se svítí číslice 0 s blikající tečkou). Po zapnutí panelu pomocí senzoru (1) současně stlačte senzor () pravé přední varné zóny se senzorem (6), a potom opět stlačte senzor () pravé přední varné zóny. Teď se na všech displejích zobrazí L co znamená zapnutí se funkce blokády. Jestli zóny jsou pořád horké, bude se svítit písmeno L střídavě s písmenem H. Zablokovat varnou desku musíte v průběhu 10 vteřin, a nesmíte stláčet žádné jiné senzory než, ty, které jsou popsané. V opačném případě varná deska nebude zablokovaná

20 OBSLUHA Varná deska je zablokovaná, dokud ji neodblokujete, i když panel varné desky se zapíná a vypíná. Odpojení varné desky od sítě nezpůsobí vypnutí blokády desky. Odblokování desky na čas vaření Když zapnete panel senzorem (1) na všech displejích se zobrazí písmeno L. Následovně stlačte současně senzor () pravé přední varné zóny se senzorem (6). Písmena L zmiznou, a na displejích varných zón se zobrazí číslice 0. s blikající tečkou. Následovně můžete začít zapínání varných zón. (jak je to popsané v kapitole Nastavování stupně tepelného výkonu indukční zóny"). 1 Odblokování desky natrvalo 6 Když zapnete varnou desku senzorem (1) na všech displejích se zobrazí písmeno L. Následovně stlačte současně senzor () pravé přední varné zóny se senzorem (6), potom opět stlačte senzor (6). Senzorový panel varné desky se vypne. (displeje nesvítí). Odblokování varné desky vykonejte v průběhu 10 vteřin, a nestláčejte jiné senzory, kromě těch popsaných. V opačném případě deska nebude odblokovaná natrvalo. Jestli senzorový panel zůstal odblokovaný správně, tehdy po stlačení senzoru (1) se na všech displejích zobrazí číslice 0" s blikající tečkou. Jestli zóny jsou pořád horké, bude se svítit číslice 0" střídavě s písmenem H"

21 OBSLUHA Indikátor zbytkového tepla Je-li plotýnka vypnutá, zobrazí se na displeji písmeno H, které ozna mu je, že plotýnka je ještě horká. V době, kdy je písmeno H zo braze no, ne dotýkej te se plotýnky ani na ni nepokládejte předměty citlivé na teplo, mohli by ste se popálit nebo připálit daný předmět! Poté, co indikátor zhasne, můžete se plotýnky dotýkat, ale mějte na paměti, že stále ještě nemá teplotu okolí. Během přerušení dodávky proudu ukazatel zbytkového tepla nesvítí. Omezená doba provozu Pro zvýšení spolehlivosti je sklo ke ra mická deska vybavena ome zo vačem provozní doby pro každou plotýnku. Maximální doba pro vo zu závisí na poslední zvolené hod notě pra covního výkonu. Plotýnka se vypíná auto ma tic ky, pokud není pracovní výkon během určité doby změněn (viz ta bul ka) a indikátor zbytkového tepla je rozsvícen. Chcete-li po kračovat ve vaření, zapněte plotýnku znovu na požado va nou hodnotu pracovního výko nu. Výkon Max. doba provozu v hodinách ,5 7 1,5 8 1,5 9 1,5 P 0,16 21

22 OBSLUHA Funkce automatického dohřívání Zvolená varná zóna () musí byť aktivní, nastavená na stupeň 0. (desetinná čárka se svítí). Následovně přesouvejte prst vpravo po senzoru (2), čím nastavíte stupeň teplotního výkonu na hodnotu 9 Po nastavení teplotního výkonu na hodnotu 9 opět stlačte senzor (2) v místě, ve kterém hodnota 9 byla zvolená. Na displeji se okamžitě zobrazí písmeno A Teď přesouvejte prst doleva po senzoru (2), čím vyberete cílový stupeň teplotního výkonu. Na indikátoru stupně výkonu dané varné zóny, se střídavě svítí písmeno A a cílový stupeň výkonu, který jste si určili. Po uplynutí času dodávky dodatečného výkonu, se varná zóna automaticky přepne na zvolený stupeň výkonu, který zůstane viditelný na indikátoru. Jestli po zapnutí funkce automatiky rychlého dohřívání se senzor volby stupně výkonu nastaví na hodnotu 0 na víc než vteřiny, tzn. nevyberete stupeň výkonu, funkce automatiky rychlého dohřívání se vypne. Jestli z varné zóny stáhnete nádobu a postavíte jí nazpět před uplynutím času trvání automatiky dohřívání, dohřívání s dodatečným výkonem bude ukončené. Stupeň ohřevu 2 2 Doba trvání automatického ohřevu se zvýšeným výkonem (v minutách) 1 0,8 2 2,4,8 4 5,2 5 6,8 6 2,0 7 2,8 8,6 9 0,2-22

23 OBSLUHA Funkce hodiny Nastavovací hodiny ulehčují proces vaření díky možnosti nastavení času působení varných zón. Může taktéž sloužit jako časovač. Zapnutí hodin Nastavovací hodiny ulehčují proces vaření díky možnosti nastavení času působení varných zón. Tuto funkci zapnete jenom během vaření (kdy tepelný výkon je větší od 0 ). Funkci hodin můžete zapnout současně na všech čtyřech varných zónách. Hodiny můžete nastavit v rozmezí od 1 do 99 minut každou 1 minutu. Nastavení času: senzorem () vyberte varnou zónu, a senzorem (2) nastavte tepelný výkon v rozmezí 1-9. Na displeji se svítí zvolený tepelný výkon v rozmezí od 1-9 s desetinnou čárkou (napr. 4. ). následovně v průběhu 10 vteřin vyberte senzor aktivace hodin (4). Na displeji (4) sa zobrazí 0 a symbol čárky - s blikající diodou (5), která signalizuje zapnutí vhodné varné zóny. po aktivaci hodin, nastavíte čas hodin přesouváním prstu po senzoru (2). V prvé řadě se nastavuje druhá číslice, po ní následuje nastavení prvé číslice. Po nastavení druhé číslice, hodiny automaticky přecházejí k nastavení prvé číslice, na displeji se svítí symbol čárky - s nastaveným časem druhé číslice (např. - 6 ). Jestli nenastavíte žádnou hodnotu pro prvou číslici, po 10 vteřinách se na hodinách místo symbolu čárky - zobrazí hodnota 0 (např. 0 6 ). Hodiny začnou fungovat, kdy dioda (5), která signalizuje zapnutí vhodné varné zóny přestane blikat

24 OBSLUHA Změna nastaveného času vaření V každé chvíli vaření můžete změnit nastavený čas jeho trvání. Tento účel dosáhnete stejnou procedurou nastavování jako v bodu Zapnutí hodin s rozdílem, že po zvolení varné zóny senzorem () se nenastavuje tepelný výkon pomocí senzoru (2) ale bezprostředně se aktivuje hodiny pomocí senzoru (4). Kontrola uplývání času vaření Čas, který zbyl do konce vaření, můžete zkontrolovat v každé chvíli, dotknutím senzoru volby varné zóny (). Vypnutí hodin Po uplynutí nastaveného času vaření se zapne zvukový signál, který můžete vypnout dotknutím libovolného senzoru, anebo po 2 minutách se alarm automaticky vypne. V případě potřeby dřívějšího vypnutí hodin: Senzorem () vyberte varnou zónu, na které chcete vypnout hodiny. Následně v průběhu 10 vteřin vyberte senzor aktivace hodin (4). Na indikátoru aktivace hodin (4) se zobrazí číslice 0 a symbol čárky - s blikající diodou (5), která signalizuje zapnutí vhodné varné zóny. po 10 vteřinách od zvolení senzoru (4) anebo po opětovném zvolení senzoru () se hodiny vypnou a indikátor aktivace hodin (4) zhasne

25 OBSLUHA Hodiny jako časovač Hodiny, které nastavují čas vaření, se mohou používat jako časovač, jestli není časově ovládané působení varných zón. Zapnutí časovače Jestli varná deska je vypnutá: varnou desku zapnete dotknutím senzoru zapni/vypni varné zóny (1). Na indikátorech varných zón () se zobrazí číslice 0 a nad senzorem (1) se zasvítí signalizační dioda. následně v průběhu 10 vteřin vyberte senzor aktivace časovače (4). Na indikátoru časovače (4) se zobrazí číslice 0 a symbol čárky - po aktivaci časovače přesouvajíc prst po senzoru (2) nastavte čas časovače. V prvé řadě se nastavuje druhá číslice, po ní následuje nastavení prvé číslice. Po nastavení druhé číslice, časovač automaticky přechází k nastavení první číslice, na displeji se svítí symbol čárky - s nastaveným časem druhé číslice (např. - 6 ). Jestli nenastavíte žádnou hodnotu pro první číslici, po 10 vteřinách, se na časovači místo symbolu čárky - zobrazí hodnota 0 (např. 0 6 ). Časovač začne fungovat, kdy na indikátorech varných zón () číslice 0 zhasne Vypnutí časovače 2 Po uplynutí nastaveného času se zapne nepřetržitý zvukový alarm, který vypnete dotknutím libovolného senzoru, anebo po 2 minutách se alarm automaticky vypne. V případě potřeby dřívějšího vypnutí časovače dvakrát stlačte senzor zapni/vypni (1). Všechny indikátory na displeji zhasnou. 25

26 OBSLUHA Funkce ohřívání Funkce ohřívání potravin udržuje teplo vařených potravin na varné zóně. Zvolená varná zóna je zapnutá na nízký teplotní výkon. Výkon varné zóny se ovládá funkcí ohřívání potravin, tak, že teplota potravin vynáší přibližně 65 C. Proto teplá, hotová potrava nemění nepříznivě svoji chuť a nelepí se k hrnci. Tuto funkci můžete využít k roztopení másla, čokolády atd. Podmínkou správného využití této funkce je používání nádoby s plochým dnem, aby teplota byla přesně měřená indikátorem, který se nachází ve varné zóně. Funkci ohřívání potravin můžete zapnout na každé varné zóně. Nedoporučuje se příliš dlouho udržovat jídla v teplu, z mikrobiologických příčin, proto při této funkci se ovládací panel vypne po 2 hodinách. Funkce ohřívání potravin je nastavená jako dodatečný tepelný výkon jest mezi pozicí 0 1 a na displeji jí zobrazuje symbol Funkce ohřívání se zapíná tak, jak je to popsané v bodu Zapnutí varné zóny. Funkce ohřívání se vypíná tak, jak v bodu Vypnutí varných zón Funkce stop n go II Funkce Stop n go působí jako standardní pauza. Díky ní můžete v libovolném momentu přerušit působení varné desky a vrátit se zpět k předcházejícím nastavením. Jestli chcete zapnout funkci stop n go přinejmenším jedna varná zóna musí byť zapnutá. Následovně stlačte senzor (7). Na všech indikátorech varných zón () se rozsvítí symbol II a nad senzorem (7) se rozsvítí signalizační dioda. Funkci stop n go vypnete, jestli opět stlačíte senzor (7). Tehdy signalizační dioda začíná blikat, následovně stlačte libovolný senzor (). Na indikátorech varných zón () se zasvítí hodnoty, které byly nastavené před zapnutím funkce stop n go

27 OBSLUHA Funkce stop'n go může trvat maximálně 10 minut. Jestli funkci stop'n go nevypnete v tomto čase, senzorový panel se vypne. V případě, jestli jste neúmyslně zapnuli ovládání pomocí senzor zapni/vypni (1) funkce stop'n go umožňuje rychlé obnovení nastavení. Jestli vypnete panel senzorem zapni/ vypni (1), v průběhu 6 vteřin opětovně stlačte senzor (1), a na indikátorech varných zón () se zobrazí číslice 0, a nad senzorem (7) začne blikat signalizační dioda. Následovně v průběhu dalších 6 vteřin stlačte senzor (7). Na indikátorech varných zón () se zasvítí hodnoty, které byly nastavené před náhodným vypnutím ovládání. 1 7 Funkce Bridge Díky funkci Bridge můžete kontrolovat 2 varné zóny jako jednu plochu ohřívání. Funkce Bridge je velmi pohodlná, obzvláště, jestli používáte na vaření nádoby jako např. pekáč. Funkci Bridge zapnete současným stlačením 2 senzorů volby varné zóny () po pravé anebo levé straně. Na horním displeji se zobrazí symbol a na dolním displeji se zobrazí číslice 0. Následovně kdy přesunete prst po senzoru změny tepelného výkonu (2) nastavujete libovolný tepelný výkon. Odteď ovládáte dvě varné zóny pomocí jednoho senzoru. 2 Funkci Bridge vypnete opětovným současným stlačením 2 senzorů varné zóny (), těch stejných, které slouží k zapnutí funkce Bridge. Na displejích se zobrazí číslice 0. min. Odteď varné zóny fungují samostatně. 27

28 OBSLUHA Vypnutí varných zón Varná zóna musí byť aktivní. Desetinná čárka se svítí Přesouváním prstu doleva po senzoru (2) se zmenšuje stupeň výkonu do 0. Po cca 10 vteřinách varná zóna přestává být aktivní. Varná zóna je horká, na indikátoru varné zóny () kolem 10 vteřin se svítí písmeno H" střídavě s číslicí 0", a nakonec jenom písmeno H" Vypnutí celé varné desky Varná deska funguje, kdy je zapnutá přinejmenším jedna varná zóna. Stlačením senzoru zapni/vypni (1) se vypíná celá varná deska. Jestli varná zóna je horká, na indikátoru varné zóny () se svítí písmeno H - symbol indikace zbytkového tepla. 1 28

29 ČIŠTĚNÍ A BĚŽNÁ ÚDRŽBA Na životnost Vaší sklokeramické desky mají zásadní vliv čištění a řádná údržba. Sklokeramickou desku čistěte při dodržení stejných zásad jaké platí pro sklo. Nikdy ne používej te abrazívní nebo agresivní čisticí prostředky, prášky nebo mycí ho uby. Sklokeramickou desku čistěte po každém použití Menší nepřipálené skvrny nečistot otírejte navlhčeným hadříkem bez čisticího prostředku. Mycí kapaliny mo hou způsobo vat změnu zabarvení desky do mo dra. Skvrny často nelze od stra nit po prvním čištění, a to ani s použitím speciálních čisticích prostředků. Velké plochy nečistot, které pevně ulpívají na desce, odstraňuje pomocí ostré škrab ky a povrch pak setřete vlhkým hadříkem. Odstraňování skvrn Mírné perleťové skvrny (zbytky hliníku) lze odstranit z vychladlé desky speciálními čisticími prostředky. Vápe naté zbytky (tj. překypělou vodu) lze od stra nit octem nebo speciálními čisticími prostředky. Při odstraňování cukru, jídel ob sa hujících cukr, plastových nebo hliníkových fólií plotýnku nevypínejte! Zbytky z plotýnky ihned seškrabejte (do kud je ještě horká) pomocí ostré škrab ky. Po odstranění nečistot můžete desku vypnout a po vy chlad nutí ji opět vyčistit speciálními čisticími prostředky. Čisticí škrabka Speciální čisticí prostředky lze za ko upit v supermarketech, spe cia li zo vaných ob cho dech s elek tro me cha nickým zařízením, dro ge riích a ob cho dech s kuchyňskými přístro ji. Ostré škrabky jsou k dostání v pro dejnách pro kutily, se stavebním nářadím a potřeba mi pro malíře. 29

30 ČIŠTĚNÍ A BĚŽNÁ ÚDRŽBA Čisticí prostředek nikdy neaplikujte na hor kou plotýnku. Čisticí prostředek nechte nej prve zaschno ut a poté jej setřete vlhkým hadříkem. Veškeré zbytky čisticích prostředků je třeba setřít vlhkým hadříkem dříve, než budete plotýnku opět zahřívat, ji nak mají leptavé účinky. Nedodržením pokynů pro údržbu sklo kera mické desky ztrácíte práva plynoucí ze záru ky! Pozor! Pokud nemůžete z jakéhokoli důvodu ovládat zapnutou de sku, vypněte hlavní spínač nebo vyšro ubuj te po jist ku a zavolejte Oddělení péče o zákazníky. Pozor! Pokud se na povrchu sklo ke ra mické desky objeví pra skli ny nebo trhliny, ihned ji odpojte od zdroje napětí (vyp nutím pojistky nebo vy tažením zástrčky ze zásu vky) a za vo lej te Oddělení péče o zákazníky. 0

31 ODSTRAŇOVÁNÍ PORUCH Kdykoli dojde k poruše, je třeba: vypnout všechny části, které jsou v provozu; odpojit přívod elektrické energie; zavolat servisní středisko; protože některé menší závady může odstranit uživatel podle níže uve dených po kynů, dříve než zavoláte Oddělení péče o zákazníky, projděte si laskavě všech ny body níže uvedené tabulky. PROBLÉM PŘÍČINA NÁPRAVA 1.Přístroj nefunguje 2. Přístroj nereaguje na zadaná nastavení.přístroj nereaguje a vydává dlouhý signál 4.Celý přístroj se vypne 5. Jedná varná plocha se vypíná, na displeji svítí písmeno H 6.Indikátor zbytkového tepla nesvítí, i když plotýnky jsou ještě horké - došlo k výpadku elek trické energie -ovládací pa nel není zapnu -dotyk sen zo ru trval méně než jed nu sekundu -dotkli jste se zároveň několi ka senzorů -dotkli jste se ne správných sen zorů nebo správných, avšak příliš krátkou dobu -zakrytý nebo znečištěný sen zor(y) -nebyla zadána žádná na stavení rozmezí 10 sekund od za pnutí desky -zakrytý nebo znečištěný senzor(y) -omezená doba pro vo zu -zakrytý nebo znečištěný sen zor(y) - přehřátí elektronických prvků - výpadek elektrického proudu, přístroj byl od po jen od elektrické sítě -zkontrolujte pojistku domovního systému a v případě potřeby ji vyměňte -zapněte jej -dotýkejte se sen zo ru o něco déle -vždy se dotýkejte po uze jed no ho senzoru (vyjma vypínání plotýnky) - desku znovu aktivujte - odkryjte nebo vyčistěte sen zo ry -zapněte znovu ovládací panel a ih ned za dej te nasta vení -odkryjte nebo vyčistěte senzo ry -zapněte zno vu plotýnku -odkryjte nebo vyčistěte sen zo ry -indikátor zbytkového tepla začne fungovat opět po zapnutí a vyp nutí ovládacího panelu 1

32 ODSTRAŇOVÁNÍ PORUCH PROBLÉM PŘÍČINA NÁPRAVA 7. Prasklina ve sklo ke ramické desce 8. Pokud porucha nebyla odstraněna 9. Indukční plotýnka vydává hrubé zvuky 10. Indukční plotýnka vydává pískavé zvuky Nebezpečí! Ihned odpojte sklo ke ra mic kou desku od sítě (pojistkou) a zavolejte nejbližší servisní středi sko. Odpojte sklokeramickou desku od sítě (po jist kou) a za vo lej te nejbližší servisní středisko. Důležité! Jste osobou odpovědnou za řádný stav a pro voz spotřebiče ve Vaší domácnosti. Pokud za voláte středisko kvůli po ruše, která vznikla ne správnou obsluhou, budou Vám účtovány nákla dy návštěvy, a to i v záruční době. Ne ne se me žádnou odpovědnost za poruchy vzniklé ne dodržením pokynů v této příručce. Běžný jev. Ventilátor ochlazující elektronický systém je v provozu. Běžný jev. Deska mírně píská z důvodu fre kven ce cívky, pokud používáte několik plotýnek na maximální výkon. 11. Symbol E2 Přehřátí indukčních cívek - nepostačující chlazení, - zkontrolovat, jestli podmínky zabudování jsou shodné s instrukcí 12. Symbol Er0 Senzorové tlačítka jsou přikryté dél než 10 vteřin, senzorový systém se vypne. Očistěte povrch desky, anebo odstraňte předměty, které se nacházejí na senzorech. 2

33 TECHNICKÉ ÚDAJE Jmenovité napětí 400V 2N~50 Hz Jmenovitý výkon: PB*4VI511FTB4S* PB*4VI511AFTB4S* -Varná zóna Booster: 4xØ 210 mm 2,1kW/,7kW 2,1kW/,7kW Rozměry 616 x 518 x 45; 770 x 518 x 45 Hmotnost ca.15 kg; ca.18 kg Splňuje požadavky norem EN 605-1, EN platných v Evropské unii. ZÁRUKA Záruka Záruční servis dle záručního listu. Výrobce nenese odpovědnost za žádné škody způsobené nesprávným používáním výrob ku. Vyplňte laskavě typ a výrobní číslo z typového štítku. Typ... Výrobní číslo...

34 4

35 SK

36 VÁŽENÝ ZÁKAZNÍK Doska Amica je spojením výnimočnej jednoduchosti obsluhy a skvelej účinnosti. Po prečítaní návodu nebude obsluha dosku žiadnym problémom. Bezpečnosť a funkčnosť dosku, ktorý opustil továreň, boli pred zabalením dôkladne preverené na kontrolných stanoviskách. Prosíme Vás, aby ste si pred uvedením zariadenia do prevádzky dôkladne prečítali návod na obsluhu. Dodržovanie v ňom uvedených pokynov Vás ochráni pred nesprávnym používaním. Návod uschovajte a skladujte tak, aby bol vždy po ruke. Poznámka! Prístroj neobsluhujte skôr, než sa oboznámite s týmto návodom a porozumiete mu. Prístroj bol skonštruovaný len na účely varenia. Akékoľvek iné použitie (napr. na vy kuro va nie) nezodpovedá prevádzkovým cha rak te ri stikám a môže viesť k vzniku škôd. Výrobca si vyhradzuje právo zaviesť zmeny, ktoré nemajú vplyv na prevádzku prístro ja. 6

37 OBSAH Základné in formácie...6 Bezpečnostné po ky ny...8 Úspora energie...40 Vybaľovanie...40 Likvidácia zariadenia...40 Popis zariadenia...41 Inštalácia...4 Pripojenie dosky k elektrickej sieti...45 Pokyny pre montážneho technika...45 Obsluha...47 Pravidlá činnosti indukčnej zóny...47 Detektor prítomnosti nádoby...48 Voľba riadu na varenie v indukčnej zóne...49 Voľba nádob indukčnej zóny...50 Ovládací panel...51 Zapnutie varnej dosky...51 Zapnutie varnej zóny...51 Nastavenie stupňa tepelného výkonu indukčnej zóny...52 Funkcia Booster...52 Ovládanie funkcie Booster...5 Funkcia blokády...5 Blokovanie varnej dosky...5 Odblokovanie varnej dosky na čas varenia...54 Odblokovanie varnej dosky natrvalo...54 Indikátor zvyškového tepla...55 Ohraničenie pracovného času...55 Funkcia automatického dohrievania...56 Funkcia hodiny...57 Zapnutie hodín...57 Zmena nastaveného času varenia...58 Kontrola uplývania času varenia...58 Vypnutie hodín...58 Hodiny ako časovač...59 Vypnutie časovača...59 Funkcia ohrievania...60 Funkcia Stop n go...60 Funkcia Bridge...61 Vypnutie jednej varnej zóny...62 Vypnutie celej varnej dosky...62 Čistenie a bežná údržba...6 Odstraňovanie porúch...65 Technické úda je...67 Záruka

38 BEZPEČNOSTNÉ POKYNY Skôr, než sklokeramickú dosku prvýkrát použijete, preštudujte si starostlivo tento Návod na obsluhu, pretože len tak zaistíte bezpečnú prevádzku a zabránite jej poškodeniu. Ak sklokeramickú dosku prevádzkujete blízko rádia, televízora alebo iného vyžarujúceho prístroja, skontrolujte láskavo, či panel s tlačidlami funguje správne. Sklokeramickú dosku musí inštalovať kvalifikovaný elektrotechnik. Dosku neinštalujte do blízkosti chladiacich zariadení. Náby tok, do ktorého dosku zabudujete, musí byť odolný voči teplotám ok. 100 C. Táto požiadavka sa vzťahuje na obklad steny, plastové plochy, lepidlá a laky. Do sku je možné používať až po jej zabudovaní do nábytku, pretože len tak budete chránení pred nebezpečným dotykom častí pod prúdom. Elek trické prístroje smú opravovať len kvalifikovaní odborníci. Neodborné opravy môžu mať vplyv na bezpečnosť prístroja. Prístroj je odpojený od hlavného prívodu elektrickej energie len vtedy, ak je vytiahnutá zástrčka zo zásuvky alebo ak je vypnutá poistka. Ne do voľte deťom, aby sa približovali k doske ak je v prevádzke, pretože by mohli strhnúť horúce hrnce a popáliť sa. Toto zariadenie nie je určené na použitie osobami (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo psychickými schopnosťami alebo osobami s nedostatkom skúseností alebo znalosti zariadenia. Tieto osoby môžu zariadenie používať iba pod dohľadom inej osoby alebo v súlade s návodom na obsluhu poskytnutým osobami zodpovednými za ich bezpečnosť. Osoby s implantovanými prístrojmi na podporu životne dôležitých funkcií (napr. kardiostimulátor, inzulínová pumpička alebo slúchadlá) si musia overiť, že funkcie týchto zariadení nebudú indukčnou platňou rušené (frekvenčný rozsah indukčnej dosky činí khz). Po zapnutí sa platničky veľmi rýchlo zahrejú. Aby nedochádzalo k zbytočnej spotrebe energie, zapínajte ich až potom, keď na ne postavíte nádobu. In dikátor zvyškového tepla, ktorý je súčasťou elektronického systému, vás informuje o tom, či je varič ešte zapnutý a či je ešte horúci. V prípade výpadku napätia budú vymazané všetky nastavenia. Buďte opatrní po obnovení sieťového napätia. Pokiaľ sú varné zóny horúce, bude zapnutý indikátor zostatkového tepla H. Ak sa v blízkosti platničky nachádza napájacia zásuvka, presvedčite sa, že sa napájací kábel nedotýka horúcich miest. Počas varenia na tuku alebo oleji nenechávajte dosku bez dozoru, pretože tieto látky predstavujú nebezpečenstvo požiaru. Ne používaj te plastové nádoby alebo nádoby z hliníkovej fólie (alobalu), pretože sa pri vysokých teplotách roztavujú a mohli by dosku poškodiť. Cu kor, kyselina citrónová, soľ atď., ako v kvapalnom tak pevnom stave, ani plasty sa nesmú dostať do styku s horúcou platničkou. Ak sa na horúcu platničku dostanú neopatrnosťou cukor alebo plast, platničku ne vypínajte, ale cukor alebo plast z nej zoškrabte ostrou škrabkou (stierkou). Chráňte si ruky pred popálením. Na sklokeramickej doske používajte len hrnce a panvice s plochým dnom bez ostrých okrajov a hrán, inak môže dôjsť k trvalému poškodeniu dosky. 8

39 BEZPEČNOSTNÉ POKYNY Vy ku ro va cia plocha sklokeramickej dosky je odolná voči tepelnému nárazu. Nie je citlivá ani na teplo, ani na chlad. Na dosku nepustite žiadne predmety. Bodový náraz, napr. padajúcou koreničkou, môže za nepriaznivých okolností viesť k vzniku prasklín a rýh v sklokeramickej doske. Zvyšky pokrmov, ktoré prekypeli, môžu vniknúť do poškodených miest a dostať sa do častí sklokeramickej dosky, ktoré sú pod prúdom. Ak sa na povrchu varnej dosky objavia ryhy alebo praskliny, prístroj vypnite vypnutím poistky alebo vytiahnutím zástrčky zo zásuvky a informujte servisné stredisko. Dodržuj te pokyny pre údržbu a čistenie. Ak nebudete postupovať v súlade s týmito po kynmi, stratíte nároky plynúce zo záruky. Nepoužívajte povrch dosky ako kuchynskú doštičku na krájaní alebo pracovnú plochu. Odporúčame nenechávať na sklokeramickej doske kovové predmety ako nože, vidličky, lyžice a pokrievky, inak sa rozpália. Platničku neinštalujte nad sporák bez ventilátora, nad myčku, chladničku, mrazničku alebo práčku. 9

40 ÚSPORA ENERGIE VYBAĽOVANIE Všetci, kto náležito využívajú energiu nie len šetria peniaze, ale konajú tiež vedome v súla de s po tre ba mi ochrany prírodného prostredia. Preto šetrime elektrickou energiou: Používaním vhodného riadu. Hrnce a panvice s plochým a hrubým dnom pomáhajú ušetriť až tretinu elek tric kej energie. Pamätaj te tiež na pokrievky, bez nich sa spotreba energie zvyšuje až štvornásob ne! Udržujte platničky a dná nádob čisté. Nečistoty bránia v prenose tepla silne pripálené zvyšky potravín je možné často odstrániť len che mikália mi, ktoré sú pre životné pro stre die škodlivé. Prístroj je chránený pred poško dením počas prepra vy oba lom. Po vybalení zli kvi duj te láskavo obalové ma te riály spôsobom neoh ro zujúcim životné prostredie. Všetky materiály použité na za ba le nie sú neškodné pre životné pro stre die, sú 100 % recyklovateľné a sú označené príslušným symbolom. Poznámka! Je potrebné, aby sa oba lové materiály (polyetylénové vrecká, kúsky poly styrénu atď.) počas vy baľova nia nedostali do rúk deťom. Snažte sa nenakukovať do hrn cov príliš často. Nepoužívajte dosku v blízkosti chladničiek / mrazničiek. Dochádza potom k zbytočnému zvýšeniu spotreby energie. Likvidácia ZA RIA DE NIA Pri likvidácii nevyhadzujte za riade nie do kontejnerov na bežný domový odpad, ale do stre di ska pre recykláciu a využitie od padových elek trických a elek tronických za ria dení. Na za ria dení, návo de na obsluhu alebo obale sa nachádza príslušná nálepka. Zariadenie bolo vyrobené z re cy klo va teľných materiálov. Tým, že staré za ria de nie pri nesie te do zberného re cy klačného strediska, ukážete, že Vám záleží na prírode. Informácie o umiestnení takýchto stredísk získate na svojom miest nom úrade pre staro stli vosť o životné prostredie. 40

41 POPIS ZARIADENIA Popis dosky PB*4VI511FTB4S* Varná zóna (vpravo vzadu) Varná zóna (vľavo vza du) Varná zóna (vľavo vpredu) Varná zóna (vpravo vpredu) Ovládací panel Senzor zapni/vypni dosky so signalizačnou diódou LED. 2. Senzor zmeny tepelného výkonu.. Senzor voľby varnej zóny s indikátorom. 4. Senzor aktivácie hodín/časovača s indikátorom. 5. Signalizačné diódy zapnutia hodín pre vhodné varné zóny. 6. Senzor funkcie Booster. 7. Senzor funkcie pauza so signalizačnou diódou LED. 41

42 POPIS ZARIADENIA Popis dosky PB*4VI511AFTB4S* Varná zóna (vpravo vzadu) Varná zóna (vľavo vza du) Varná zóna (vľavo vpredu) Varná zóna (vpravo vpredu) Ovládací panel Senzor zapni/vypni dosky so signalizačnou diódou LED. 2. Senzor zmeny tepelného výkonu.. Senzor voľby varnej zóny s indikátorom. 4. Senzor aktivácie hodín/časovača s indikátorom. 5. Signalizačné diódy zapnutia hodín pre vhodné varné zóny. 6. Senzor funkcie Booster. 7. Senzor funkcie pauza so signalizačnou diódou LED. 42

43 50 INŠTALÁCIA Inštalácia dosky PB*4VI511*FTB*S* Pripravte miesto (otvor) v do ske stola podľa roz me rov uvedených na montážnom výkre se (viď obr. A). Minimálna medzera me dzi prístrojom a bokmi su sedných skriniek je 80 mm. Inštalovaná doska je 50 mm vysoká. Pokiaľ je varná doska od de lená od nosného pod kla du horizontálnou ochran nou doskou, musí byť vôľa medzi dolnou časťou plášťa varnej dosky a ochrannou doskou najmenej 25 mm, aby mohol volne prúdiť vzduch. Minimálna vzdia le nosť medzi obidvoma do ska mi je 75 mm. V zadnej časti ochran nej dosky vyrežte otvor (o dĺžke strany najmenej 80 mm) (viď obr. C). Pripojte dosku k zdroju elek tric kej energie podľa priloženej schémy zapojenia. Porovnajte prierez napája cie ho kábla s príkonom do sky (musí vykonať kva li fi ko vaný elektrotechnik). Zotrite prach z hornej časti, vložte dosku do výrezu a pevne zatlačte (viď obr. B). Obr. A 616 (770*) (490*) 600 (750*) * rozmery sa týkajú dosky PB*4VI511 AFTB*S* 4

44 Obr. B doska stola 2 - tesnenie - sklokeramická doska Obr. C 25mm 5 10mm 80mm 500x10mm Nasadené do hornej časti nosnej skrinky Minimum 10mm 5 10mm 500x50mm 500x10mm Nasadené do hornej časti nad sporák s odsávaním Osadiť dosku nad sporák bez ventilácie je zakázané 44

45 INŠTALÁCIA Pripájanie dosky k elektrickému rozvodu Poznámka! Dosku smie k elektrickej sieti pripojiť len kvalifikovaný elek tro tech nik. Je zakázané vykonávať úmyselné úpravy alebo zmeny elek trického systému. Pokyny pre montážneho technika Sklokeramická doska je opatrená svorkovnicou umožňujúcou voľbu správne ho pripojení podľa daného typu elektrického prívodu. Svorkovnica umožňuje nasledujúce pripojenia: - jednofázový prúd (20 V), - dvojfázový 400 V2N~ Dosku možno pripojiť k správnemu zdroju napájania príslušným pre mo stením na roz vod nom pásiku v súlade s priloženou schémou. Schéma elektrického zapojenia je uvedená tiež v dolnej časti spodného krytu. Prístup k rozvodnému pásiku získate po zložení veka na svorkovnici. Ne za bud ni te skontrolovať, či zodpovedá napájací kábel a menovitý výkon do sky. Poznámka! Nezabudnite pripojiť ku svorke rozvodného pásika ochranný obvod a označiť ho symbolom. Rozvodnú sieť sklokeramickej dosky je potrebné chrániť vhodne zvoleným poistným zariadením, alebo, po ochrane prívodnej siete, vhodným núdzovým vypínačom, ktorý od pojí zdroj v prípade havárie. Skôr, než sklokeramickú dosku pripojíte k elektrickej sieti, prečítajte si in formácie na výko novom štítku a schéme zapojenia. Poznámka! Montážny technik je povinný vyplniť a odovzdať užívateľovi osvedčenie o pri pojení dosky k elektrickej sieti (priložené k záručnému listu). Spôsoby pripojenia iné než vyobrazené na schéme môžu viesť k poško de niu dosky. 45
