1 SMU Instalační postupy a technické specifikace PAM

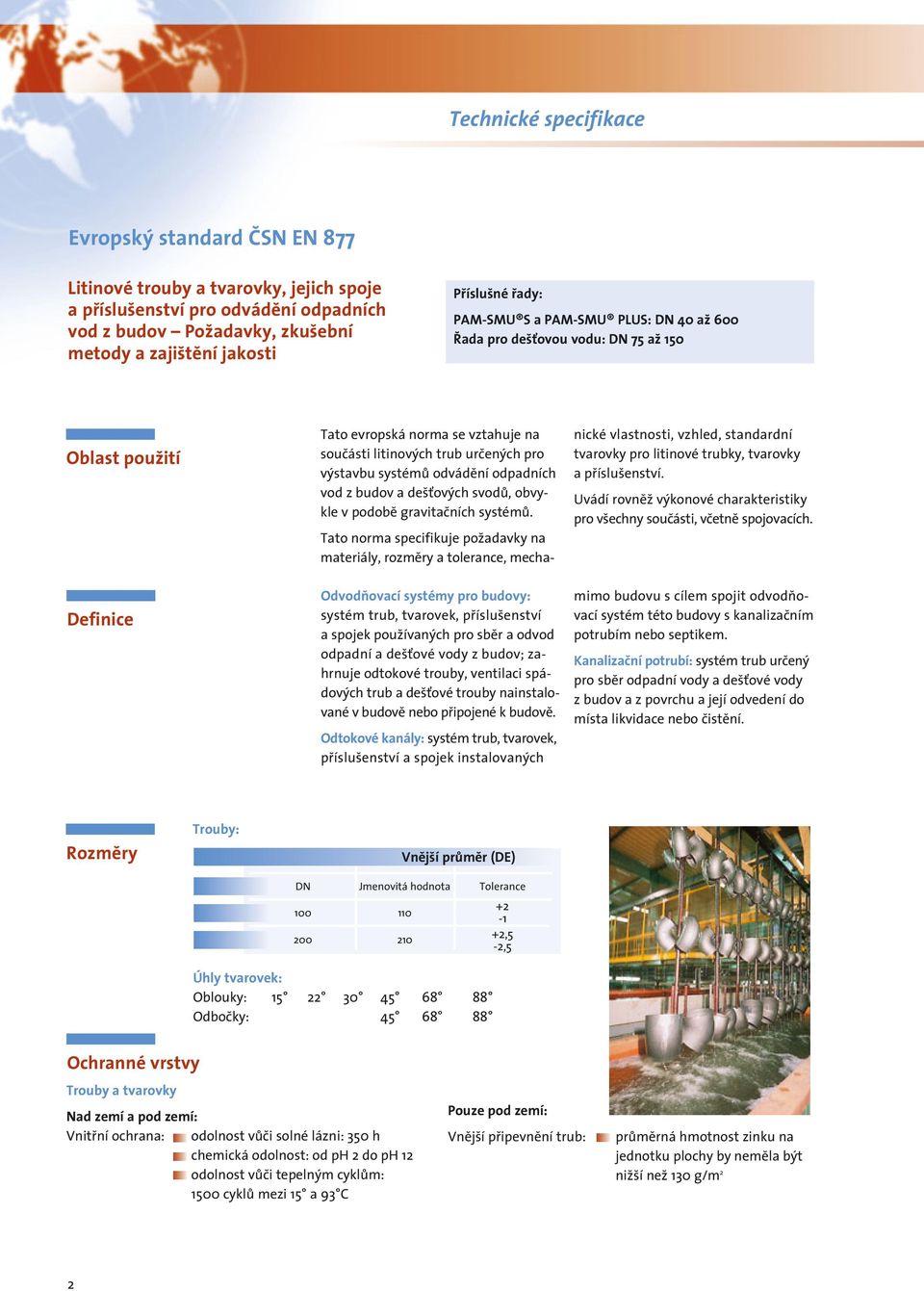

2 Evropský standard ČSN EN 877 Litinové trouby a tvarovky, jejich spoje a příslušenství pro odvádění odpadních vod z budov Požadavky, zkušební metody a zajištění jakosti Příslušné řady: PAM-SMU S a PAM-SMU PLUS: DN 40 až 600 Řada pro dešťovou vodu: DN 75 až 150 Oblast použití Definice Odvodňovací systémy pro budovy: systém trub, tvarovek, příslušenství a spojek používaných pro sběr a odvod odpadní a dešťové vody z budov; zahrnuje odtokové trouby, ventilaci spádových trub a dešťové trouby nainstalované v budově nebo připojené k budově. Odtokové kanály: systém trub, tvarovek, příslušenství a spojek instalovaných Tato evropská norma se vztahuje na součásti litinových trub určených pro výstavbu systémů odvádění odpadních vod z budov a dešťových svodů, obvykle v podobě gravitačních systémů. Tato norma specifikuje požadavky na materiály, rozměry a tolerance, mechanické vlastnosti, vzhled, standardní tvarovky pro litinové trubky, tvarovky a příslušenství. Uvádí rovněž výkonové charakteristiky pro všechny součásti, včetně spojovacích. mimo budovu s cílem spojit odvodňovací systém této budovy s kanalizačním potrubím nebo septikem. Kanalizační potrubí: systém trub určený pro sběr odpadní vody a dešťové vody z budov a z povrchu a její odvedení do místa likvidace nebo čistění. Rozměry Trouby: Vnější průměr (DE) DN Jmenovitá hodnota Tolerance ,5-2,5 Úhly tvarovek: Oblouky: Odbočky: Ochranné vrstvy Trouby a tvarovky Nad zemí a pod zemí: Vnitřní ochrana: odolnost vůči solné lázni: 350 h chemická odolnost: od ph 2 do ph 12 odolnost vůči tepelným cyklům: 1500 cyklů mezi 15 a 93 C Pouze pod zemí: Vnější připevnění trub: průměrná hmotnost zinku na jednotku plochy by neměla být nižší než 130 g/m 2 2

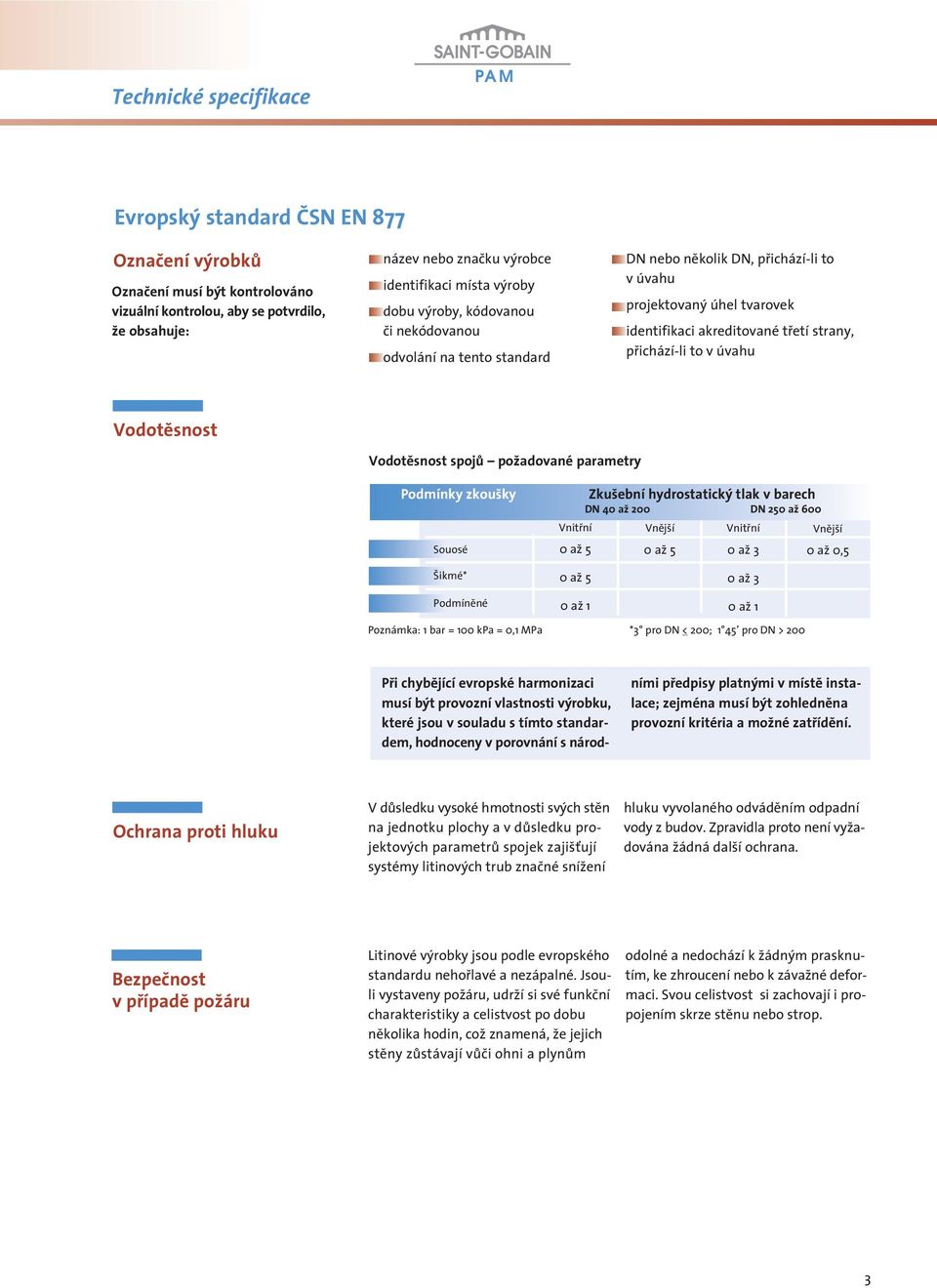

3 PAM Evropský standard ČSN EN 877 Označení výrobků Označení musí být kontrolováno vizuální kontrolou, aby se potvrdilo, že obsahuje: název nebo značku výrobce identifikaci místa výroby dobu výroby, kódovanou či nekódovanou odvolání na tento standard DN nebo několik DN, přichází-li to v úvahu projektovaný úhel tvarovek identifikaci akreditované třetí strany, přichází-li to v úvahu Vodotěsnost Vodotěsnost spojů požadované parametry Podmínky zkoušky Souosé Zkušební hydrostatický tlak v barech DN 40 až 200 DN 250 až 600 Vnitřní 0 až 5 Vnější 0 až 5 Vnitřní 0 až 3 Vnější 0 až 0,5 Šikmé* Podmíněné 0 až 5 0 až 1 0 až 3 0 až 1 Poznámka: 1 bar = 100 kpa = 0,1 MPa *3 pro DN < 200; 1 45 pro DN > 200 Při chybějící evropské harmonizaci musí být provozní vlastnosti výrobku, které jsou v souladu s tímto standardem, hodnoceny v porovnání s národními předpisy platnými v místě instalace; zejména musí být zohledněna provozní kritéria a možné zatřídění. Ochrana proti hluku V důsledku vysoké hmotnosti svých stěn na jednotku plochy a v důsledku projektových parametrů spojek zajišťují systémy litinových trub značné snížení hluku vyvolaného odváděním odpadní vody z budov. Zpravidla proto není vyžadována žádná další ochrana. Bezpečnost v případě požáru Litinové výrobky jsou podle evropského standardu nehořlavé a nezápalné. Jsouli vystaveny požáru, udrží si své funkční charakteristiky a celistvost po dobu několika hodin, což znamená, že jejich stěny zůstávají vůči ohni a plynům odolné a nedochází k žádným prasknutím, ke zhroucení nebo k závažné deformaci. Svou celistvost si zachovají i propojením skrze stěnu nebo strop. 3

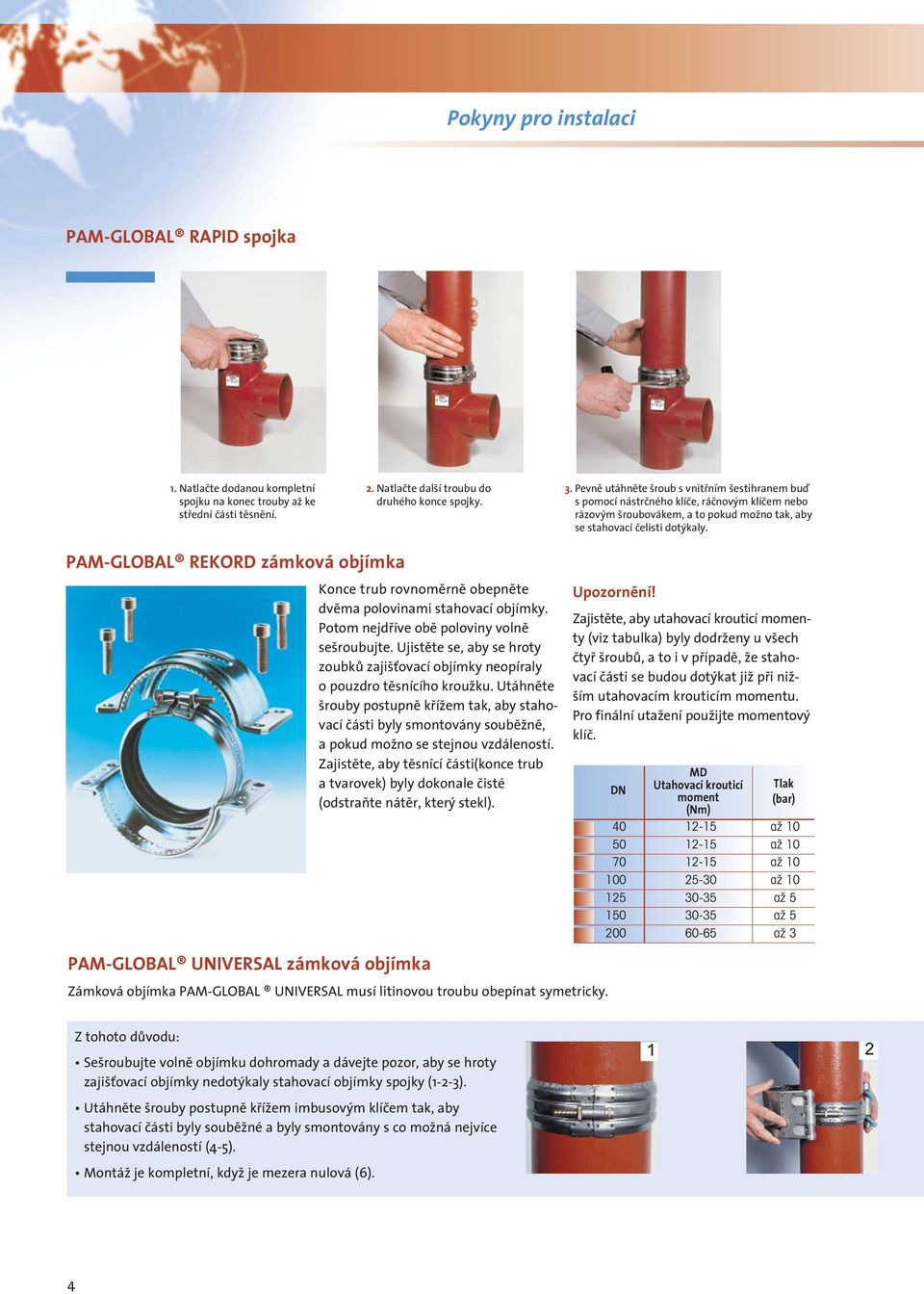

4 Pokyny pro instalaci PAM-GLOBAL RAPID spojka 1. Natlačte dodanou kompletní spojku na konec trouby až ke střední části těsnění. 2. Natlačte další troubu do druhého konce spojky. 3. Pevně utáhněte šroub s vnitřním šestihranem buď s pomocí nástrčného klíče, ráčnovým klíčem nebo rázovým šroubovákem, a to pokud možno tak, aby se stahovací čelisti dotýkaly. PAM-GLOBAL REKORD zámková objímka PAM-GLOBAL UNIVERSAL zámková objímka Konce trub rovnoměrně obepněte dvěma polovinami stahovací objímky. Potom nejdříve obě poloviny volně sešroubujte. Ujistěte se, aby se hroty zoubků zajišťovací objímky neopíraly o pouzdro těsnícího kroužku. Utáhněte šrouby postupně křížem tak, aby stahovací části byly smontovány souběžně, a pokud možno se stejnou vzdáleností. Zajistěte, aby těsnící části(konce trub a tvarovek) byly dokonale čisté (odstraňte nátěr, který stekl). Zámková objímka PAM-GLOBAL UNIVERSAL musí litinovou troubu obepínat symetricky. Upozornění! Zajistěte, aby utahovací krouticí momenty (viz tabulka) byly dodrženy u všech čtyř šroubů, a to i v případě, že stahovací části se budou dotýkat již při nižším utahovacím krouticím momentu. Pro finální utažení použijte momentový klíč. DN MD Utahovací krouticí moment Tlak (bar) (Nm) až až až až až až až 3 Z tohoto důvodu: Sešroubujte volně objímku dohromady a dávejte pozor, aby se hroty zajišťovací objímky nedotýkaly stahovací objímky spojky (1-2-3). Utáhněte šrouby postupně křížem imbusovým klíčem tak, aby stahovací části byly souběžné a byly smontovány s co možná nejvíce stejnou vzdáleností (4-5). Montáž je kompletní, když je mezera nulová (6). 4

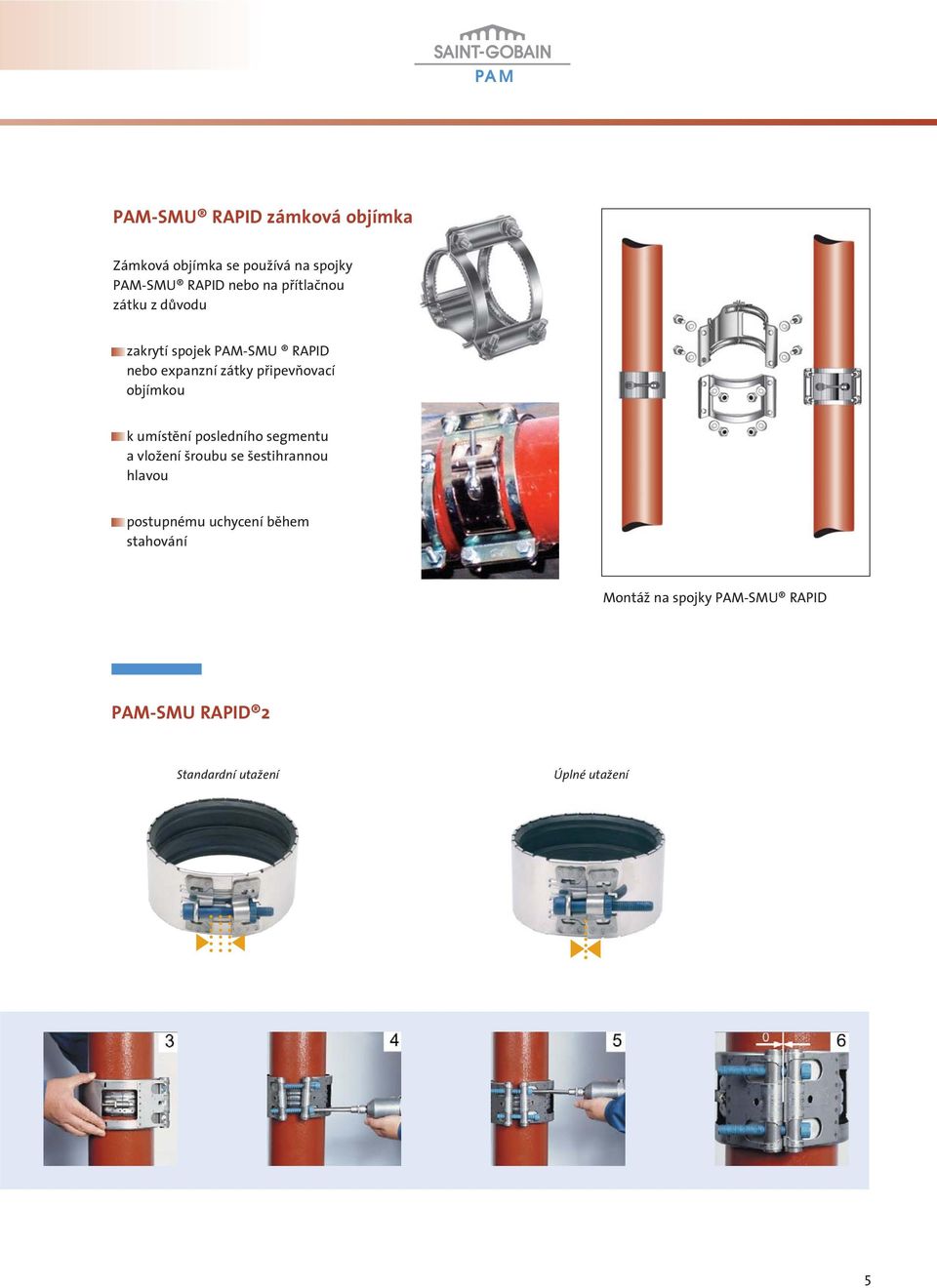

5 In se perpetuo Tempus PAM PAM-SMU RAPID zámková objímka Zámková objímka se používá na spojky PAM-SMU RAPID nebo na přítlačnou zátku z důvodu zakrytí spojek PAM-SMU RAPID nebo expanzní zátky připevňovací objímkou k umístění posledního segmentu a vložení šroubu se šestihrannou hlavou postupnému uchycení během stahování Montáž na spojky PAM-SMU RAPID PAM-SMU RAPID 2 Standardní utažení Úplné utažení 5

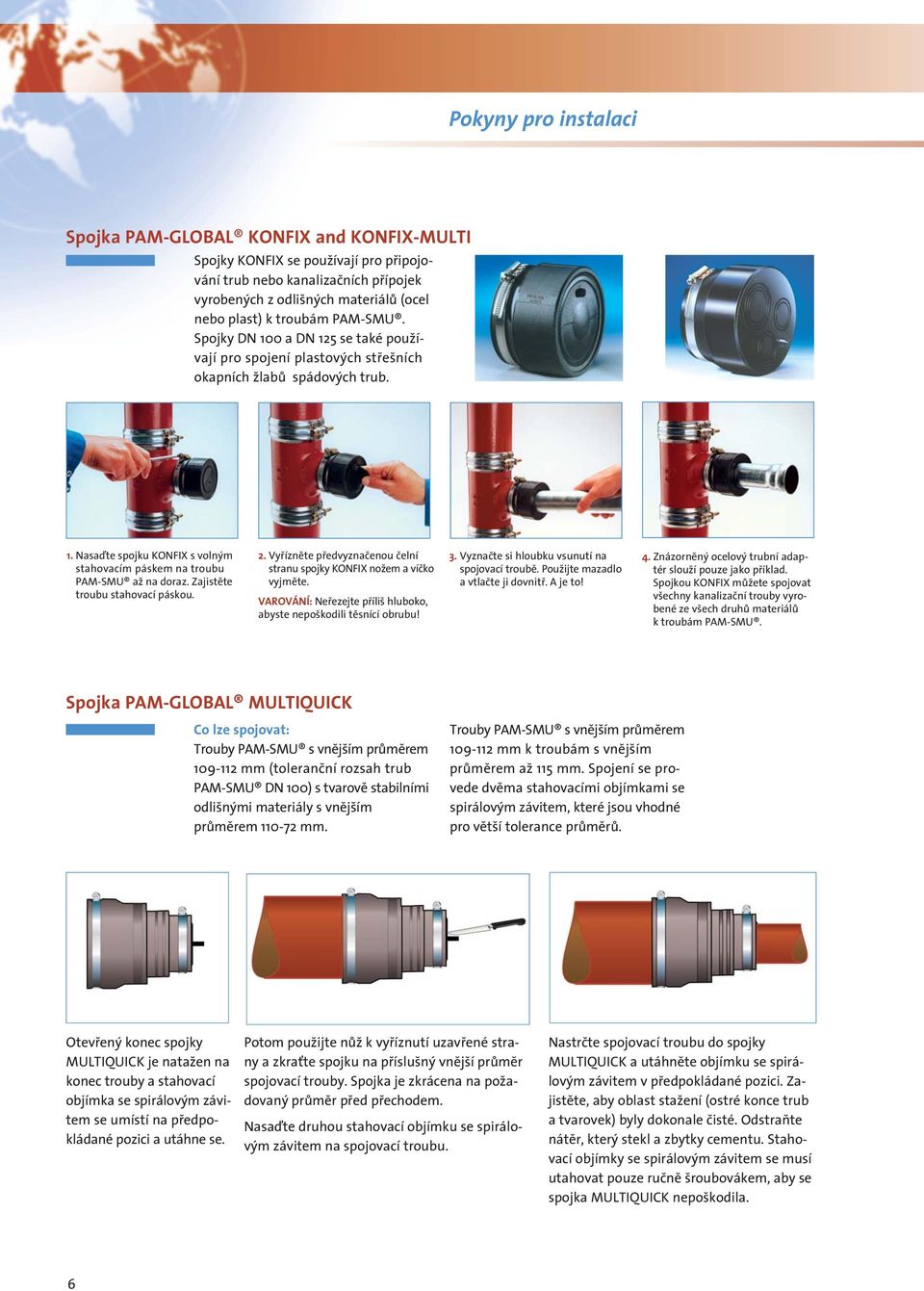

6 Pokyny pro instalaci Spojka PAM-GLOBAL KONFIX and KONFIX-MULTI Spojky KONFIX se používají pro připojování trub nebo kanalizačních přípojek vyrobených z odlišných materiálů (ocel nebo plast) k troubám PAM-SMU. Spojky DN 100 a DN 125 se také používají pro spojení plastových střešních okapních žlabů spádových trub. 1. Nasaďte spojku KONFIX s volným stahovacím páskem na troubu PAM-SMU až na doraz. Zajistěte troubu stahovací páskou. 2. Vyřízněte předvyznačenou čelní stranu spojky KONFIX nožem a víčko vyjměte. VAROVÁNÍ: Neřezejte příliš hluboko, abyste nepoškodili těsnící obrubu! 3. Vyznačte si hloubku vsunutí na spojovací troubě. Použijte mazadlo a vtlačte ji dovnitř. A je to! 4. Znázorněný ocelový trubní adaptér slouží pouze jako příklad. Spojkou KONFIX můžete spojovat všechny kanalizační trouby vyrobené ze všech druhů materiálů k troubám PAM-SMU. Spojka PAM-GLOBAL MULTIQUICK Co lze spojovat: Trouby PAM-SMU s vnějším průměrem mm (toleranční rozsah trub PAM-SMU DN 100) s tvarově stabilními odlišnými materiály s vnějším průměrem mm. Trouby PAM-SMU s vnějším průměrem mm k troubám s vnějším průměrem až 115 mm. Spojení se provede dvěma stahovacími objímkami se spirálovým závitem, které jsou vhodné pro větší tolerance průměrů. Otevřený konec spojky MULTIQUICK je natažen na konec trouby a stahovací objímka se spirálovým závitem se umístí na předpokládané pozici a utáhne se. Potom použijte nůž k vyříznutí uzavřené strany a zkraťte spojku na příslušný vnější průměr spojovací trouby. Spojka je zkrácena na požadovaný průměr před přechodem. Nasaďte druhou stahovací objímku se spirálovým závitem na spojovací troubu. Nastrčte spojovací troubu do spojky MULTIQUICK a utáhněte objímku se spirálovým závitem v předpokládané pozici. Zajistěte, aby oblast stažení (ostré konce trub a tvarovek) byly dokonale čisté. Odstraňte nátěr, který stekl a zbytky cementu. Stahovací objímky se spirálovým závitem se musí utahovat pouze ručně šroubovákem, aby se spojka MULTIQUICK nepoškodila. 6

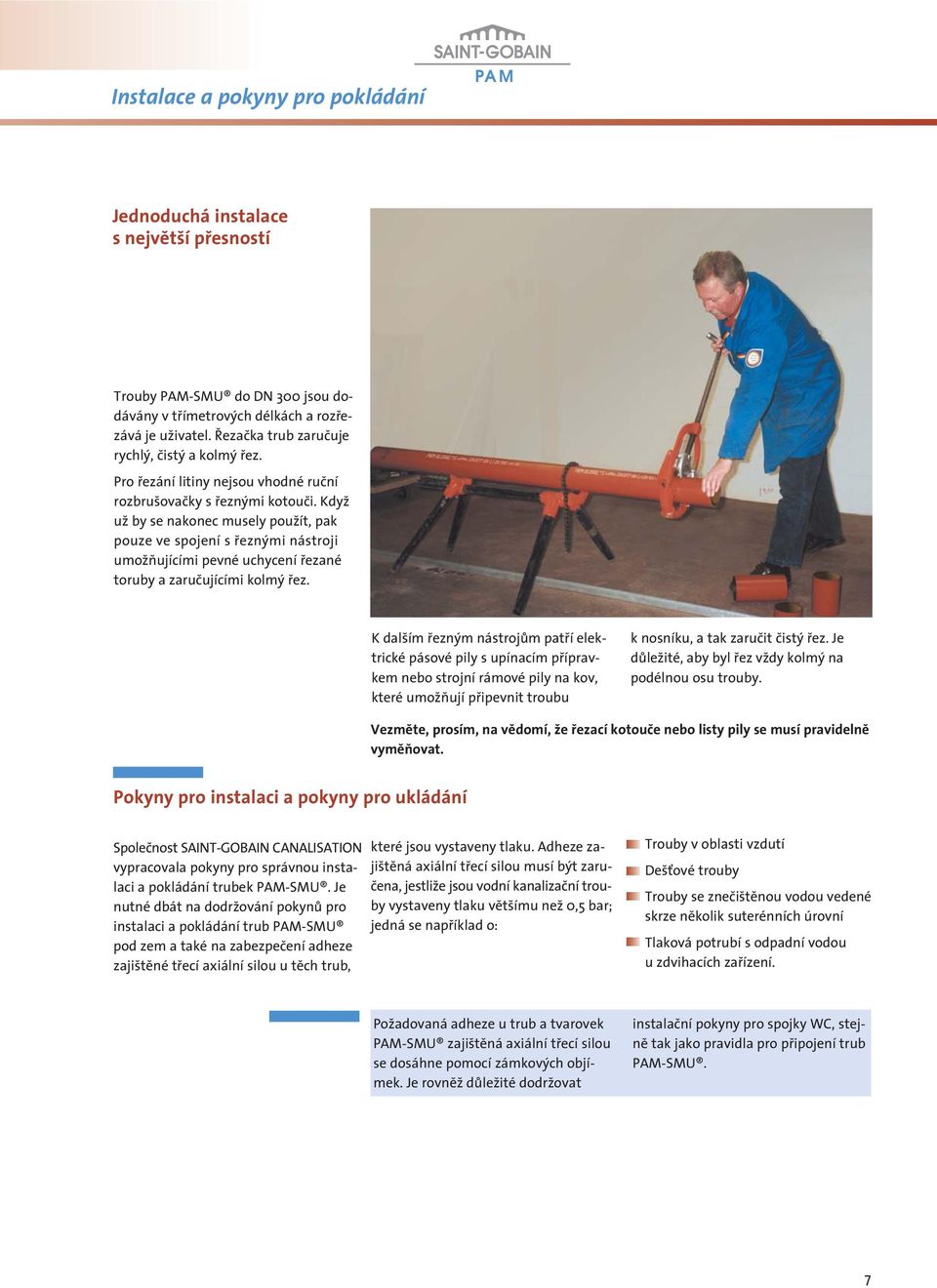

7 Instalace a pokyny pro pokládání PAM Jednoduchá instalace s největší přesností Trouby PAM-SMU do DN 300 jsou dodávány v třímetrových délkách a rozřezává je uživatel. Řezačka trub zaručuje rychlý, čistý a kolmý řez. Pro řezání litiny nejsou vhodné ruční rozbrušovačky s řeznými kotouči. Když už by se nakonec musely použít, pak pouze ve spojení s řeznými nástroji umožňujícími pevné uchycení řezané toruby a zaručujícími kolmý řez. K dalším řezným nástrojům patří elektrické pásové pily s upínacím přípravkem nebo strojní rámové pily na kov, které umožňují připevnit troubu k nosníku, a tak zaručit čistý řez. Je důležité, aby byl řez vždy kolmý na podélnou osu trouby. Vezměte, prosím, na vědomí, že řezací kotouče nebo listy pily se musí pravidelně vyměňovat. Pokyny pro instalaci a pokyny pro ukládání Společnost SAINT-GOBAIN CANALISATION vypracovala pokyny pro správnou instalaci a pokládání trubek PAM-SMU. Je nutné dbát na dodržování pokynů pro instalaci a pokládání trub PAM-SMU pod zem a také na zabezpečení adheze zajištěné třecí axiální silou u těch trub, které jsou vystaveny tlaku. Adheze zajištěná axiální třecí silou musí být zaručena, jestliže jsou vodní kanalizační trouby vystaveny tlaku většímu než 0,5 bar; jedná se například o: Trouby v oblasti vzdutí Dešťové trouby Trouby se znečištěnou vodou vedené skrze několik suterénních úrovní Tlaková potrubí s odpadní vodou u zdvihacích zařízení. Požadovaná adheze u trub a tvarovek PAM-SMU zajištěná axiální třecí silou se dosáhne pomocí zámkových objímek. Je rovněž důležité dodržovat instalační pokyny pro spojky WC, stejně tak jako pravidla pro připojení trub PAM-SMU. 7

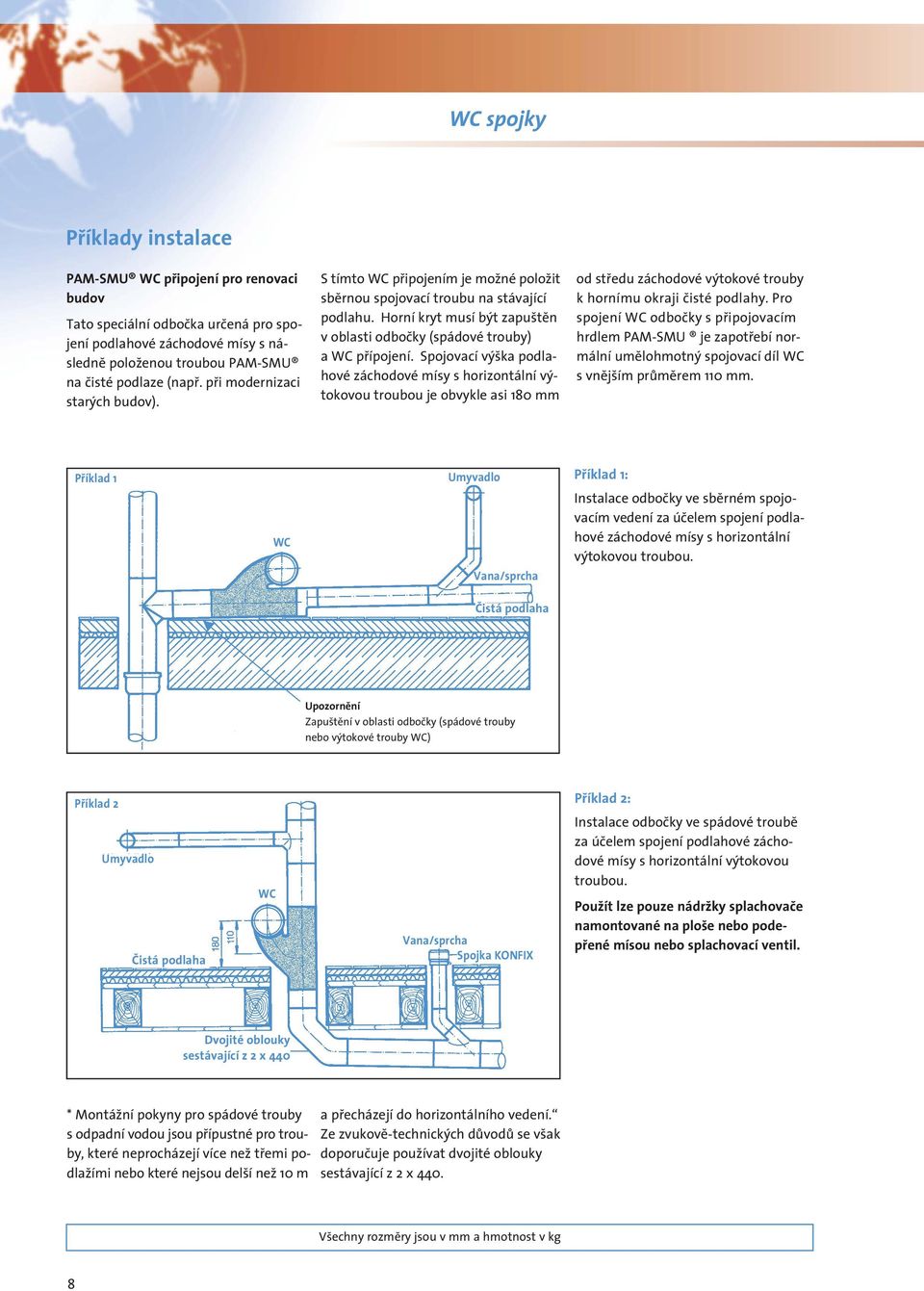

8 WC spojky Příklady instalace PAM-SMU WC připojení pro renovaci budov Tato speciální odbočka určená pro spojení podlahové záchodové mísy s následně položenou troubou PAM-SMU na čisté podlaze (např. při modernizaci starých budov). S tímto WC připojením je možné položit sběrnou spojovací troubu na stávající podlahu. Horní kryt musí být zapuštěn v oblasti odbočky (spádové trouby) a WC přípojení. Spojovací výška podlahové záchodové mísy s horizontální výtokovou troubou je obvykle asi 180 mm od středu záchodové výtokové trouby k hornímu okraji čisté podlahy. Pro spojení WC odbočky s připojovacím hrdlem PAM-SMU je zapotřebí normální umělohmotný spojovací díl WC s vnějším průměrem 110 mm. Příklad 1 WC Umyvadlo Vana/sprcha Příklad 1: Instalace odbočky ve sběrném spojovacím vedení za účelem spojení podlahové záchodové mísy s horizontální výtokovou troubou. Čistá podlaha Upozornění Zapuštění v oblasti odbočky (spádové trouby nebo výtokové trouby WC) Příklad 2 Příklad 2: Instalace odbočky ve spádové troubě za účelem spojení podlahové záchodové mísy s horizontální výtokovou Umyvadlo troubou. WC Použít lze pouze nádržky splachovače namontované na ploše nebo podepřené mísou nebo splachovací ventil. Vana/sprcha Čistá podlaha Spojka KONFIX Dvojité oblouky sestávající z 2 x 440 * Montážní pokyny pro spádové trouby s odpadní vodou jsou přípustné pro trouby, které neprocházejí více než třemi podlažími nebo které nejsou delší než 10 m a přecházejí do horizontálního vedení. Ze zvukově-technických důvodů se však doporučuje používat dvojité oblouky sestávající z 2 x 440. Všechny rozměry jsou v mm a hmotnost v kg 8

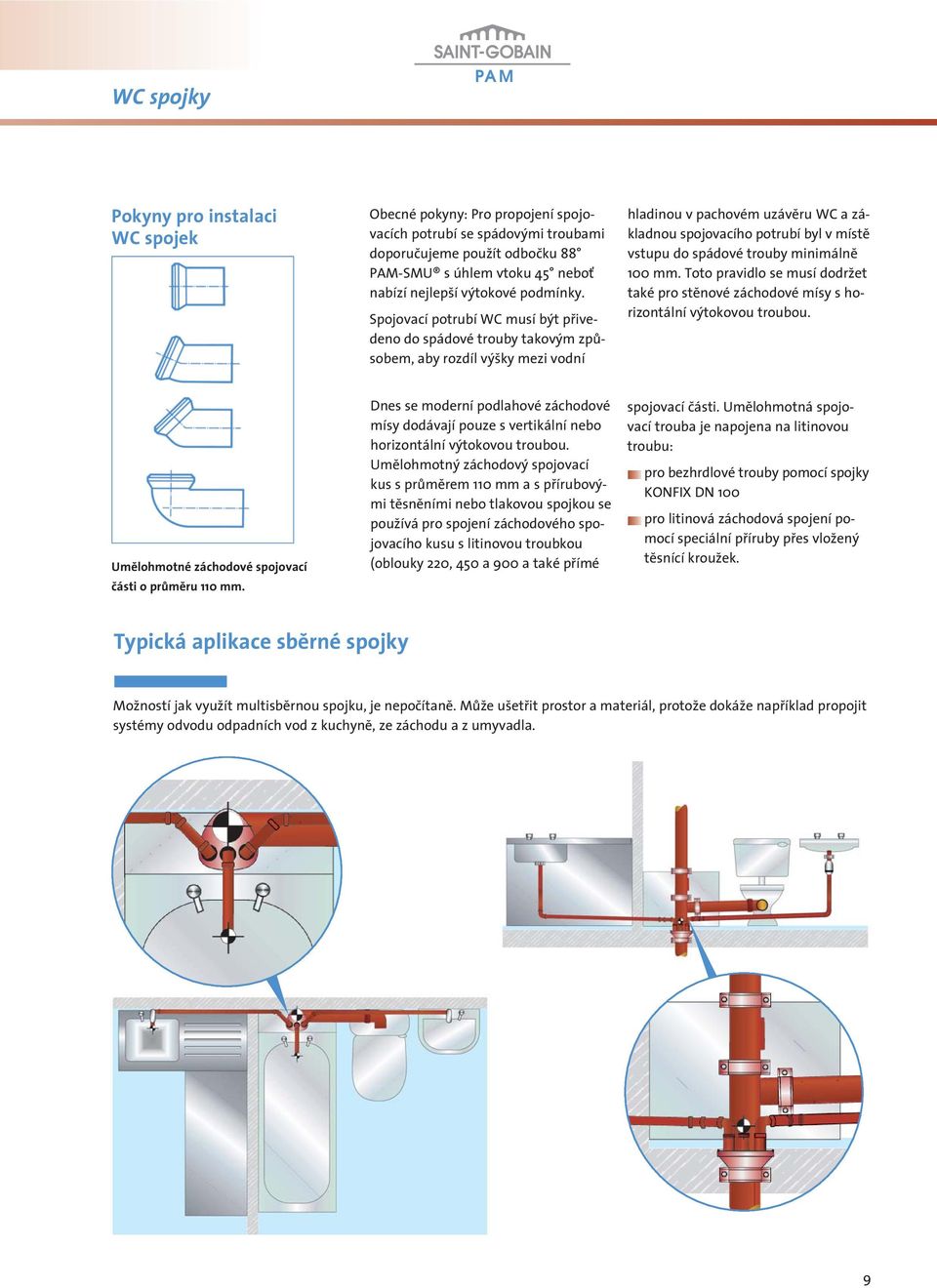

9 WC In se spojky perpetuo Tempus PAM Pokyny pro instalaci WC spojek Obecné pokyny: Pro propojení spojovacích potrubí se spádovými troubami doporučujeme použít odbočku 88 PAM-SMU s úhlem vtoku 45 neboť nabízí nejlepší výtokové podmínky. Spojovací potrubí WC musí být přivedeno do spádové trouby takovým způsobem, aby rozdíl výšky mezi vodní hladinou v pachovém uzávěru WC a základnou spojovacího potrubí byl v místě vstupu do spádové trouby minimálně 100 mm. Toto pravidlo se musí dodržet také pro stěnové záchodové mísy s horizontální výtokovou troubou. Umělohmotné záchodové spojovací části o průměru 110 mm. Dnes se moderní podlahové záchodové mísy dodávají pouze s vertikální nebo horizontální výtokovou troubou. Umělohmotný záchodový spojovací kus s průměrem 110 mm a s přírubovými těsněními nebo tlakovou spojkou se používá pro spojení záchodového spojovacího kusu s litinovou troubkou (oblouky 220, 450 a 900 a také přímé spojovací části. Umělohmotná spojovací trouba je napojena na litinovou troubu: pro bezhrdlové trouby pomocí spojky KONFIX DN 100 pro litinová záchodová spojení pomocí speciální příruby přes vložený těsnící kroužek. Typická aplikace sběrné spojky Možností jak využít multisběrnou spojku, je nepočítaně. Může ušetřit prostor a materiál, protože dokáže například propojit systémy odvodu odpadních vod z kuchyně, ze záchodu a z umyvadla. 9

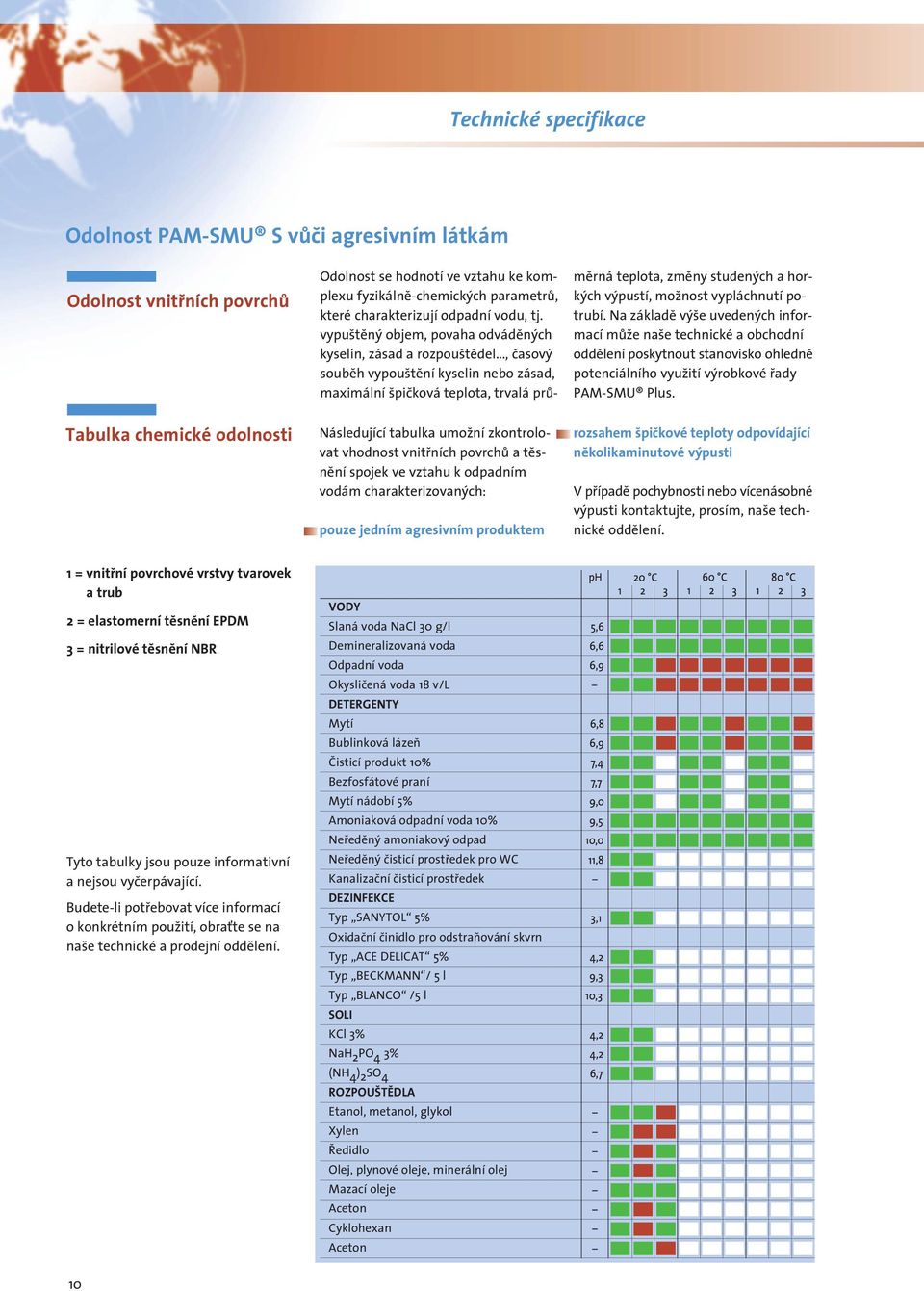

10 Odolnost PAM-SMU S vůči agresivním látkám Odolnost vnitřních povrchů Tabulka chemické odolnosti Následující tabulka umožní zkontrolovat vhodnost vnitřních povrchů a těsnění spojek ve vztahu k odpadním vodám charakterizovaných: pouze jedním agresivním produktem Odolnost se hodnotí ve vztahu ke komplexu fyzikálně-chemických parametrů, které charakterizují odpadní vodu, tj. vypuštěný objem, povaha odváděných kyselin, zásad a rozpouštědel..., časový souběh vypouštění kyselin nebo zásad, maximální špičková teplota, trvalá průměrná teplota, změny studených a horkých výpustí, možnost vypláchnutí potrubí. Na základě výše uvedených informací může naše technické a obchodní oddělení poskytnout stanovisko ohledně potenciálního využití výrobkové řady PAM-SMU Plus. rozsahem špičkové teploty odpovídající několikaminutové výpusti V případě pochybnosti nebo vícenásobné výpusti kontaktujte, prosím, naše technické oddělení. 1 = vnitřní povrchové vrstvy tvarovek a trub 2 = elastomerní těsnění EPDM 3 = nitrilové těsnění NBR Tyto tabulky jsou pouze informativní a nejsou vyčerpávající. Budete-li potřebovat více informací o konkrétním použití, obraťte se na naše technické a prodejní oddělení. VODY Slaná voda NaCl 30 g/l Demineralizovaná voda Odpadní voda Okysličená voda 18 v/l DETERGENTY Mytí Bublinková lázeň Čisticí produkt 10% Bezfosfátové praní Mytí nádobí 5% Amoniaková odpadní voda 10% Neředěný amoniakový odpad Neředěný čisticí prostředek pro WC Kanalizační čisticí prostředek DEZINFEKCE Typ SANYTOL 5% Oxidační činidlo pro odstraňování skvrn Typ ACE DELICAT 5% Typ BECKMANN / 5 l Typ BLANCO /5 l SOLI KCl 3% NaH 2 PO 4 3% (NH 4 ) 2 SO 4 ROZPOUŠTĚDLA Etanol, metanol, glykol Xylen Ředidlo Olej, plynové oleje, minerální olej Mazací oleje Aceton Cyklohexan Aceton 10

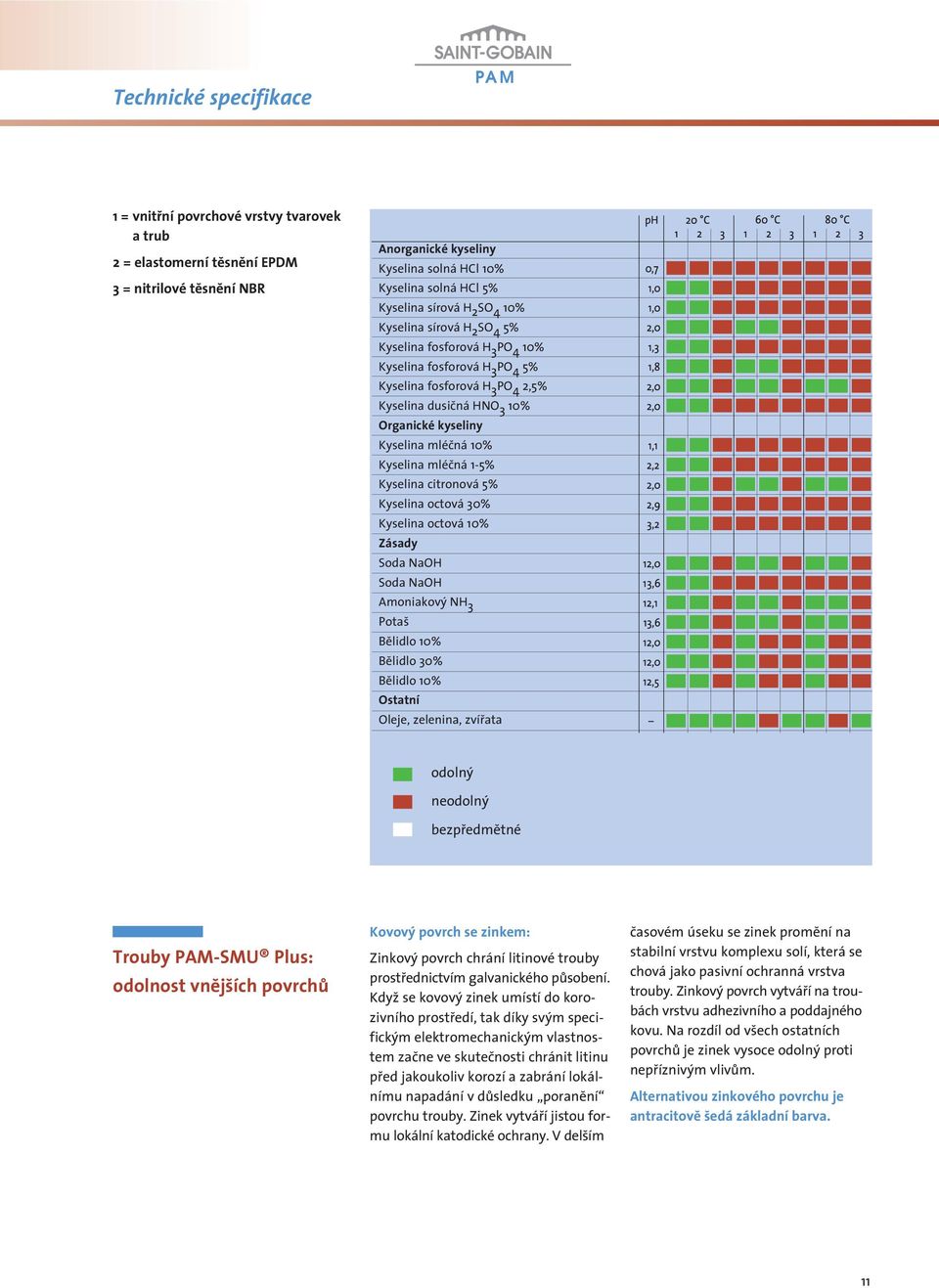

11 PAM 1 = vnitřní povrchové vrstvy tvarovek a trub 2 = elastomerní těsnění EPDM 3 = nitrilové těsnění NBR Anorganické kyseliny Kyselina solná HCl 10% Kyselina solná HCl 5% Kyselina sírová H 2 SO 4 10% Kyselina sírová H 2 SO 4 5% Kyselina fosforová H 3 PO 4 10% Kyselina fosforová H 3 PO 4 5% Kyselina fosforová H 3 PO 4 2,5% Kyselina dusičná HNO 3 10% Organické kyseliny Kyselina mléčná 10% Kyselina mléčná 1-5% Kyselina citronová 5% Kyselina octová 30% Kyselina octová 10% Zásady Soda NaOH Soda NaOH Amoniakový NH 3 Potaš Bělidlo 10% Bělidlo 30% Bělidlo 10% Ostatní Oleje, zelenina, zvířata odolný neodolný bezpředmětné Trouby PAM-SMU Plus: odolnost vnějších povrchů Kovový povrch se zinkem: Zinkový povrch chrání litinové trouby prostřednictvím galvanického působení. Když se kovový zinek umístí do korozivního prostředí, tak díky svým specifickým elektromechanickým vlastnostem začne ve skutečnosti chránit litinu před jakoukoliv korozí a zabrání lokálnímu napadání v důsledku poranění povrchu trouby. Zinek vytváří jistou formu lokální katodické ochrany. V delším časovém úseku se zinek promění na stabilní vrstvu komplexu solí, která se chová jako pasivní ochranná vrstva trouby. Zinkový povrch vytváří na troubách vrstvu adhezivního a poddajného kovu. Na rozdíl od všech ostatních povrchů je zinek vysoce odolný proti nepříznivým vlivům. Alternativou zinkového povrchu je antracitově šedá základní barva. 11

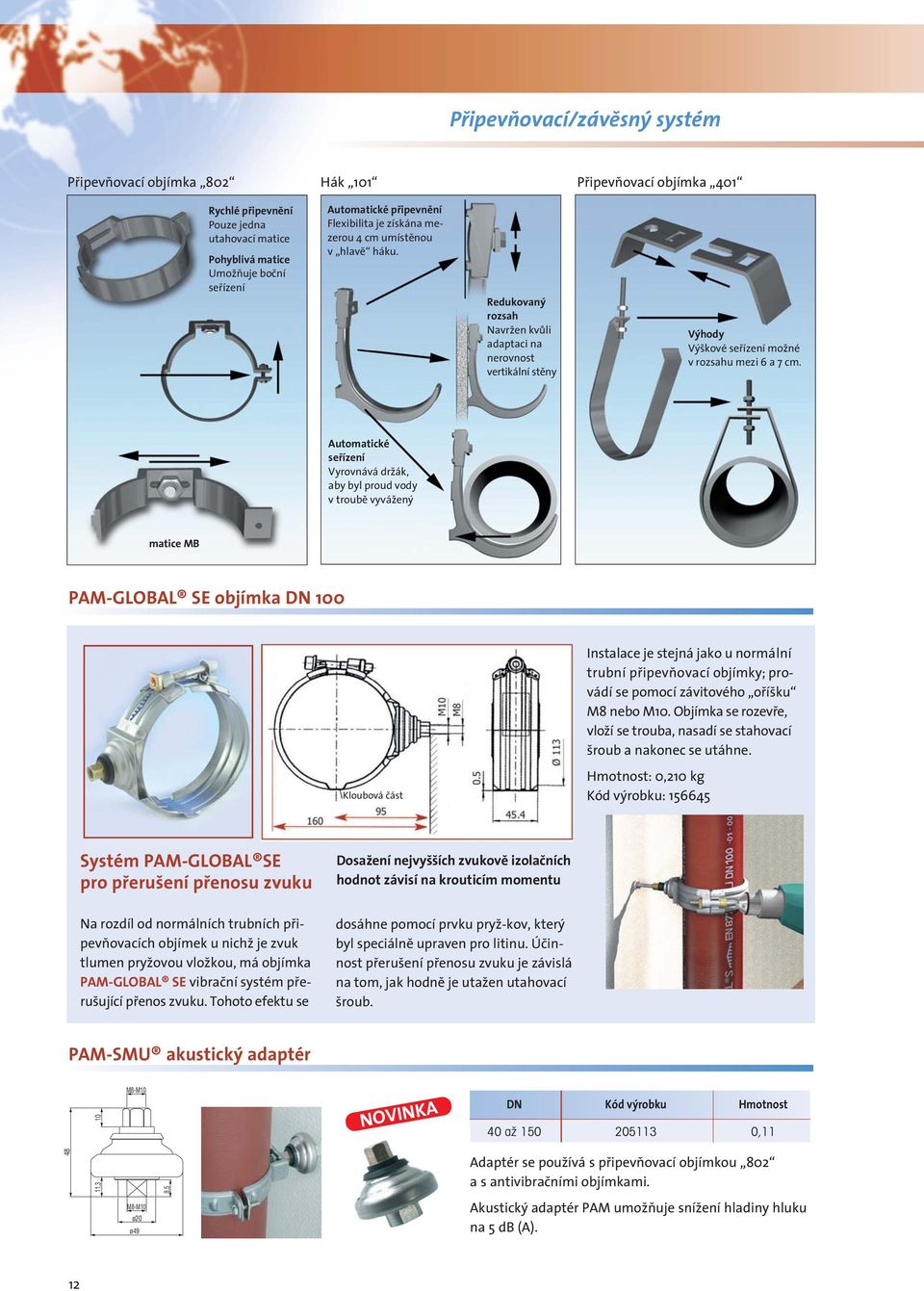

12 Připevňovací/závěsný systém Připevňovací objímka 802 Hák 101 Připevňovací objímka 401 Rychlé připevnění Pouze jedna utahovací matice Pohyblivá matice Umožňuje boční seřízení Automatické připevnění Flexibilita je získána mezerou 4 cm umístěnou v hlavě háku. Redukovaný rozsah Navržen kvůli adaptaci na nerovnost vertikální stěny Výhody Výškové seřízení možné v rozsahu mezi 6 a 7 cm. Automatické seřízení Vyrovnává držák, aby byl proud vody v troubě vyvážený matice MB PAM-GLOBAL SE objímka DN 100 Instalace je stejná jako u normální trubní připevňovací objímky; provádí se pomocí závitového oříšku M8 nebo M10. Objímka se rozevře, vloží se trouba, nasadí se stahovací šroub a nakonec se utáhne. Kloubová část Hmotnost: 0,210 kg Kód výrobku: Systém PAM-GLOBAL SE pro přerušení přenosu zvuku Dosažení nejvyšších zvukově izolačních hodnot závisí na krouticím momentu Na rozdíl od normálních trubních připevňovacích objímek u nichž je zvuk tlumen pryžovou vložkou, má objímka PAM-GLOBAL SE vibrační systém přerušující přenos zvuku. Tohoto efektu se dosáhne pomocí prvku pryž-kov, který byl speciálně upraven pro litinu. Účinnost přerušení přenosu zvuku je závislá na tom, jak hodně je utažen utahovací šroub. PAM-SMU akustický adaptér 10 M8-M10 NOVINKA DN Kód výrobku Hmotnost 40 až , ,3 8,5 Adaptér se používá s připevňovací objímkou 802 a s antivibračními objímkami. M8-M10 ø20 ø49 Akustický adaptér PAM umožňuje snížení hladiny hluku na 5 db (A). 12

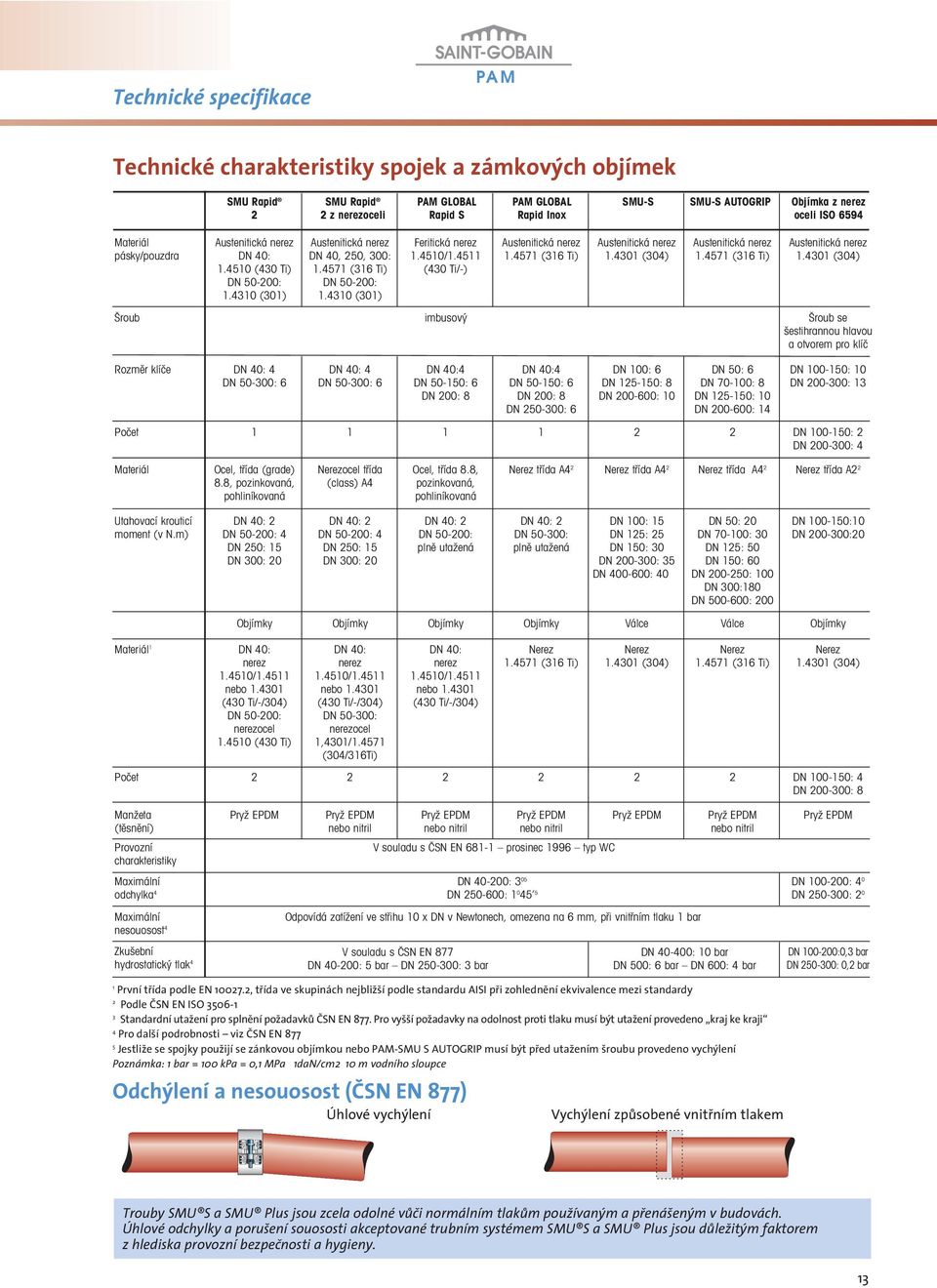

13 PAM Technické charakteristiky spojek a zámkových objímek SMU Rapid SMU Rapid PAM GLOBAL PAM GLOBAL SMU-S SMU-S AUTOGRIP Objímka z nerez 2 2 z nerezoceli Rapid S Rapid Inox oceli ISO 6594 Materiál pásky/pouzdra Austenitická nerez DN 40: (430 Ti) DN : (301) Austenitická nerez DN 40, 250, 300: (316 Ti) DN : (301) Feritická nerez / (430 Ti/-) Austenitická nerez (316 Ti) Austenitická nerez (304) Austenitická nerez (316 Ti) Austenitická nerez (304) Šroub imbusový Šroub se šestihrannou hlavou a otvorem pro klíč Rozměr klíče DN 40: 4 DN : 6 DN 40: 4 DN : 6 DN 40:4 DN : 6 DN 200: 8 DN 40:4 DN : 6 DN 200: 8 DN : 6 DN 100: 6 DN : 8 DN : 10 DN 50: 6 DN : 8 DN : 10 DN : 14 DN : 10 DN : 13 Počet DN : 2 DN : 4 Materiál Ocel, třída (grade) 8.8, pozinkovaná, pohliníkovaná Nerezocel třída (class) A4 Ocel, třída 8.8, pozinkovaná, pohliníkovaná Nerez třída A4 2 Nerez třída A4 2 Nerez třída A4 2 Nerez třída A2 2 Utahovací krouticí moment (v N.m) DN 40: 2 DN : 4 DN 250: 15 DN 300: 20 DN 40: 2 DN : 4 DN 250: 15 DN 300: 20 DN 40: 2 DN : plně utažená DN 40: 2 DN : plně utažená DN 100: 15 DN 125: 25 DN 150: 30 DN : 35 DN : 40 DN 50: 20 DN : 30 DN 125: 50 DN 150: 60 DN : 100 DN 300:180 DN : 200 DN :10 DN :20 Materiál 1 DN 40: nerez / nebo (430 Ti/-/304) DN : nerezocel (430 Ti) Objímky Objímky Objímky Objímky Válce Válce Objímky DN 40: nerez / nebo (430 Ti/-/304) DN : nerezocel 1,4301/ (304/316Ti) DN 40: nerez / nebo (430 Ti/-/304) Nerez (316 Ti) Nerez (304) Nerez (316 Ti) Nerez (304) Počet DN : 4 DN : 8 Manžeta (těsnění) Pryž EPDM Pryž EPDM nebo nitril Pryž EPDM nebo nitril Pryž EPDM nebo nitril Pryž EPDM Pryž EPDM nebo nitril Pryž EPDM Provozní charakteristiky V souladu s ČSN EN prosinec 1996 typ WC Maximální DN : 3 05 odchylka 4 DN : Maximální Odpovídá zatížení ve střihu 10 x DN v Newtonech, omezena na 6 mm, při vnitřním tlaku 1 bar nesouosost 4 Zkušební hydrostatický tlak 4 V souladu s ČSN EN 877 DN : 5 bar DN : 3 bar DN : 10 bar DN 500: 6 bar DN 600: 4 bar DN : 4 0 DN : 2 0 DN :0,3 bar DN : 0,2 bar 1 První třída podle EN , třída ve skupinách nejbližší podle standardu AISI při zohlednění ekvivalence mezi standardy 2 Podle ČSN EN ISO Standardní utažení pro splnění požadavků ČSN EN 877. Pro vyšší požadavky na odolnost proti tlaku musí být utažení provedeno kraj ke kraji 4 Pro další podrobnosti viz ČSN EN Jestliže se spojky použijí se zánkovou objímkou nebo PAM-SMU S AUTOGRIP musí být před utažením šroubu provedeno vychýlení Poznámka: 1 bar = 100 kpa = 0,1 MPa 1daN/cm2 10 m vodního sloupce Odchýlení a nesouosost (ČSN EN 877) Úhlové vychýlení Vychýlení způsobené vnitřním tlakem Trouby SMU S a SMU Plus jsou zcela odolné vůči normálním tlakům používaným a přenášeným v budovách. Úhlové odchylky a porušení souososti akceptované trubním systémem SMU S a SMU Plus jsou důležitým faktorem z hlediska provozní bezpečnosti a hygieny. 13

14 Odolnosti sítí vůči tlaku Pokyny, které je nutno dodržovat, mají doplňkový charakter. výpusti Požadavky na odolnost vůči tlaku u kanalizační sítě závisí do určité míry na následujícím: na výšce vodního sloupce mezi daným bodem sítě a první výpustí nad ním. Obvykle se rozlišuje mezi sítěmi určenými pro splaškovou, odpadní vodu a dešťovou vodu. na případném nahodilém (nepředvídaném) tlaku vody v síti. K takovým případům dochází nejčastěji v důsledku ucpání trouby nebo nasycení veřejné sítě. Kanalizační sítě pro odpadní vodu a splaškovou vodu Riziko spojené s nahodilým tlakem při malém vodním sloupci Sítě pro odpadní nebo splaškovou vodu zpravidla odvádějí vodu ze sanitárních zařízení v jednotlivých patrech. V případech nahodilého tlaku vody se taková zařízení stávají výpustmi. Tlak proto nesmí překročit tlak odpovídající výšce podlaží, tj. hodnotu asi 0,3 bar. Spojky PAM-SMU RAPID 2, PAM-SMU S, PAM-SMU S AUTOGRIP těmto provozním požadavkům vyhovují. Riziko spojené s tlakem vody a vysokým vodním sloupcem Ve velice vzácném případě, kdy spádové trouby s odpadní nebo splaškovou vodou procházejí řadou podlaží budovy bez jakýchkoliv výpustí a kdy existuje riziko nahodilého tlaku vody, musí instalace odpovídat pokynům platným pro sítě s dešťovou vodou. Kanalizační sítě pro dešťovou vodu Riziko spojené s tlakem vody při nízkém vodním sloupci Viz odstavec nahoře týkající se sítí pro odpadní nebo splaškovou vodu. Riziko spojené s tlakem vody s vysokým vodním sloupcem Nahodilý tlak vody sítě může vyvolat mechanické zatížení některých komponent (oblouky, zátky atd.); tato zatížení se musí zohlednit v jejich parametrech. Ilustruje to níže uvedená tabulka. DN 50 DN 75 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300 DN 400 DN 500 DN 600 Přítlačná zátka Oblouky Základna spádové trouby Tlak vyvíjený pod jedním metrem vodního sloupce vyjádřený v kg. F Například pod vodním sloupcem 10 m je přítlačná zátka na konci DN 200 vystavena zatížení 320 kg a sada dvou oblouků 45 dalším 455 kg. V takových podmínkách musí být instalace schopná nadále plnit svůj účel, tj. být: hermetická mechanicky stabilní a znemožňující jakékoli rozpojení v místech spojů. To se stává v důsledku zatížení, zejména v obloucích, odbočkách a zátkách, která se přenášejí v potrubí po celé jeho délce. 14

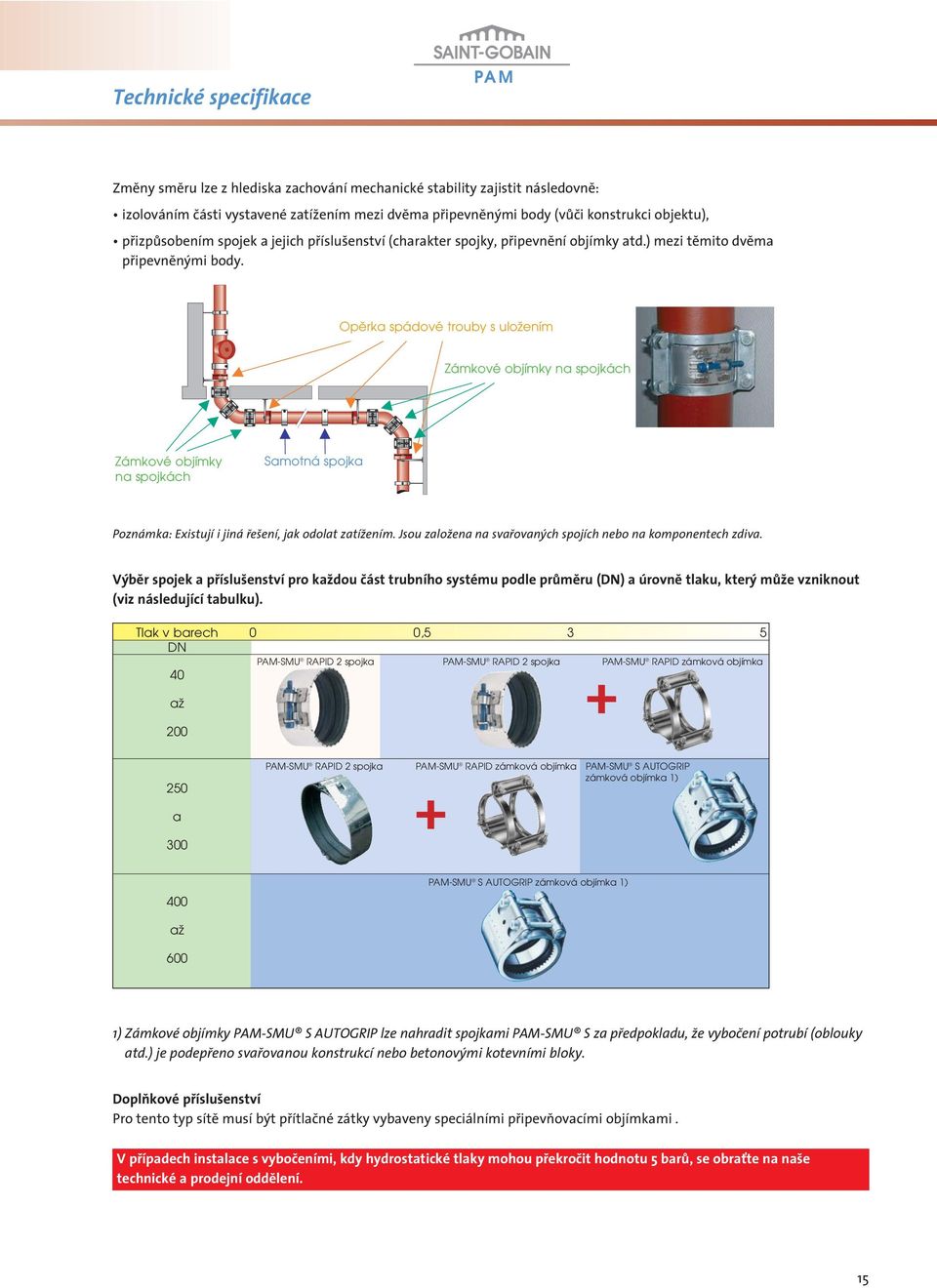

15 PAM Změny směru lze z hlediska zachování mechanické stability zajistit následovně: izolováním části vystavené zatížením mezi dvěma připevněnými body (vůči konstrukci objektu), přizpůsobením spojek a jejich příslušenství (charakter spojky, připevnění objímky atd.) mezi těmito dvěma připevněnými body. Opěrka spádové trouby s uložením Zámkové objímky na spojkách Zámkové objímky na spojkách Samotná spojka Poznámka: Existují i jiná řešení, jak odolat zatížením. Jsou založena na svařovaných spojích nebo na komponentech zdiva. Výběr spojek a příslušenství pro každou část trubního systému podle průměru (DN) a úrovně tlaku, který může vzniknout (viz následující tabulku). Tlak v barech 0 0,5 3 5 DN PAM-SMU RAPID 2 spojka PAM-SMU RAPID 2 spojka PAM-SMU RAPID zámková objímka 40 až a 300 PAM-SMU RAPID 2 spojka PAM-SMU RAPID zámková objímka + PAM-SMU S AUTOGRIP zámková objímka 1) 400 až 600 PAM-SMU S AUTOGRIP zámková objímka 1) 1) Zámkové objímky PAM-SMU S AUTOGRIP lze nahradit spojkami PAM-SMU S za předpokladu, že vybočení potrubí (oblouky atd.) je podepřeno svařovanou konstrukcí nebo betonovými kotevními bloky. Doplňkové příslušenství Pro tento typ sítě musí být přítlačné zátky vybaveny speciálními připevňovacími objímkami. V případech instalace s vybočeními, kdy hydrostatické tlaky mohou překročit hodnotu 5 barů, se obraťte na naše technické a prodejní oddělení. 15

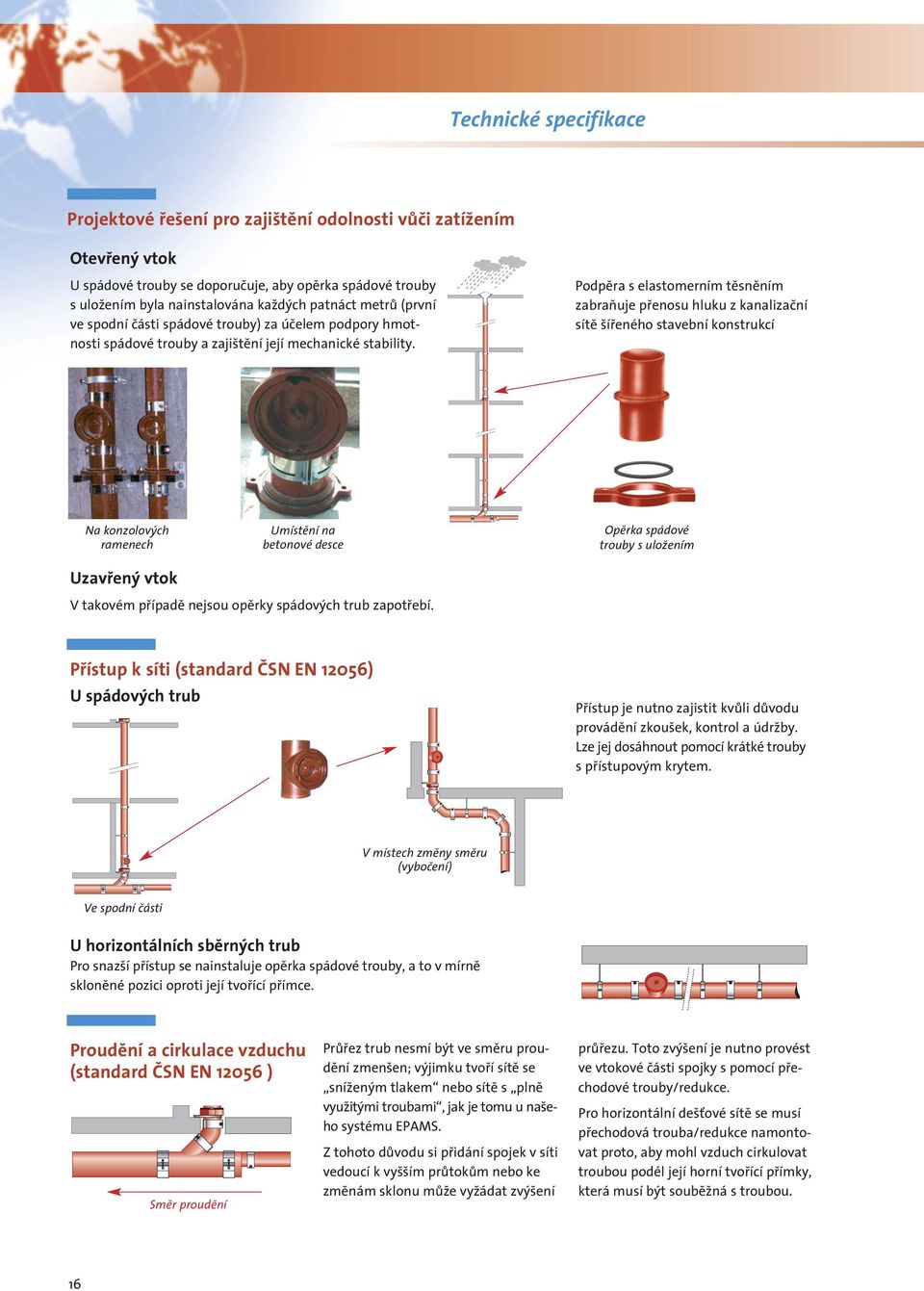

16 Projektové řešení pro zajištění odolnosti vůči zatížením Otevřený vtok U spádové trouby se doporučuje, aby opěrka spádové trouby s uložením byla nainstalována každých patnáct metrů (první ve spodní části spádové trouby) za účelem podpory hmotnosti spádové trouby a zajištění její mechanické stability. Podpěra s elastomerním těsněním zabraňuje přenosu hluku z kanalizační sítě šířeného stavební konstrukcí Na konzolových ramenech Uzavřený vtok Umístění na betonové desce Opěrka spádové trouby s uložením V takovém případě nejsou opěrky spádových trub zapotřebí. Přístup k síti (standard ČSN EN 12056) U spádových trub Přístup je nutno zajistit kvůli důvodu provádění zkoušek, kontrol a údržby. Lze jej dosáhnout pomocí krátké trouby s přístupovým krytem. V místech změny směru (vybočení) Ve spodní části U horizontálních sběrných trub Pro snazší přístup se nainstaluje opěrka spádové trouby, a to v mírně skloněné pozici oproti její tvořící přímce. Proudění a cirkulace vzduchu (standard ČSN EN ) Směr proudění Průřez trub nesmí být ve směru proudění zmenšen; výjimku tvoří sítě se sníženým tlakem nebo sítě s plně využitými troubami, jak je tomu u našeho systému EPAMS. Z tohoto důvodu si přidání spojek v síti vedoucí k vyšším průtokům nebo ke změnám sklonu může vyžádat zvýšení průřezu. Toto zvýšení je nutno provést ve vtokové části spojky s pomocí přechodové trouby/redukce. Pro horizontální dešťové sítě se musí přechodová trouba/redukce namontovat proto, aby mohl vzduch cirkulovat troubou podél její horní tvořící přímky, která musí být souběžná s troubou. 16

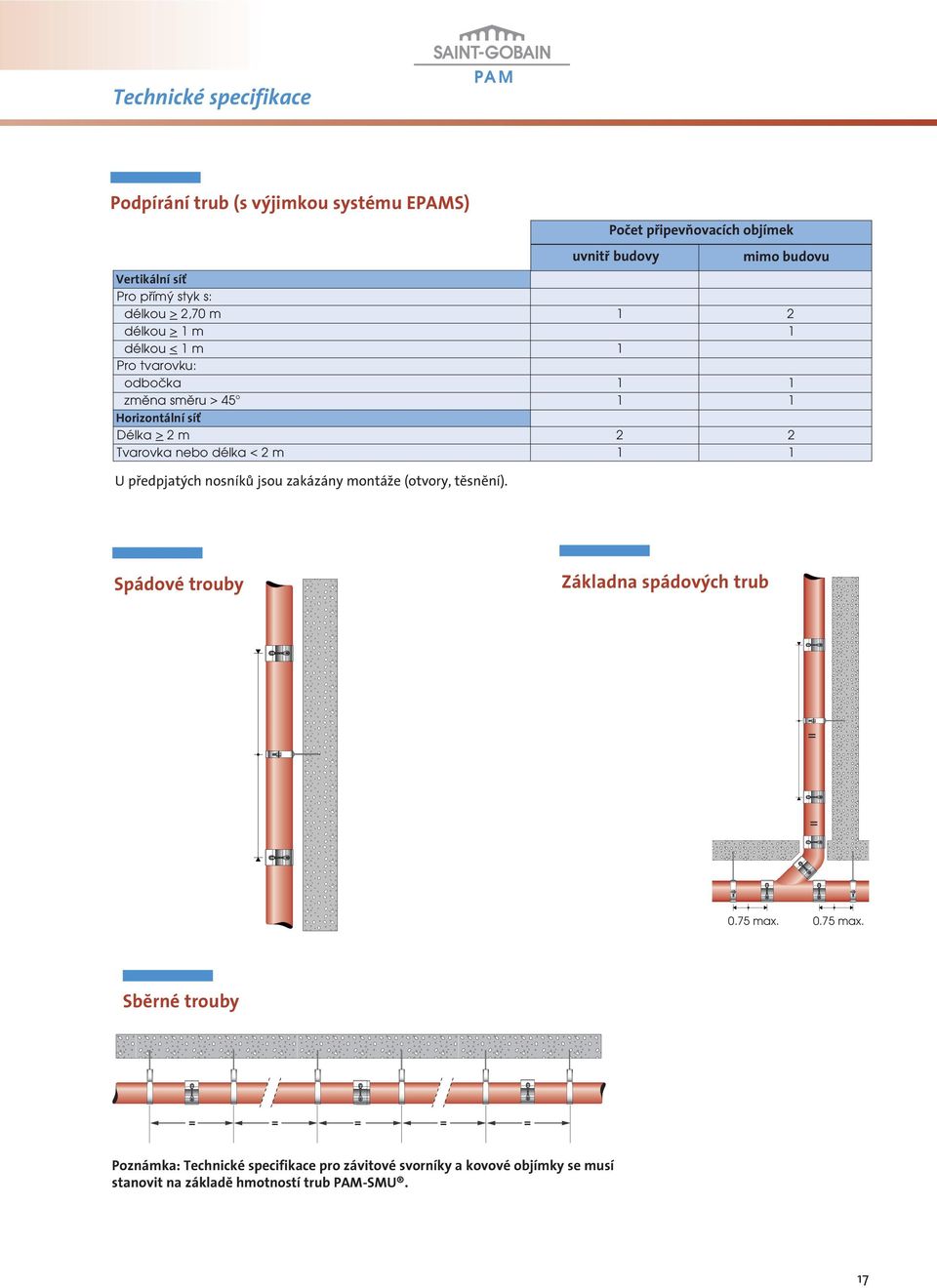

17 PAM Podpírání trub (s výjimkou systému EPAMS) U předpjatých nosníků jsou zakázány montáže (otvory, těsnění). Počet připevňovacích objímek uvnitř budovy mimo budovu Vertikální síť Pro přímý styk s: délkou > 2,70 m 1 2 délkou > 1 m 1 délkou < 1 m 1 Pro tvarovku: odbočka 1 1 změna směru > Horizontální síť Délka > 2 m 2 2 Tvarovka nebo délka < 2 m 1 1 Spádové trouby Základna spádových trub = = 0.75 max max. Sběrné trouby Poznámka: Technické specifikace pro závitové svorníky a kovové objímky se musí stanovit na základě hmotností trub PAM-SMU. 17

18 Jednoduchá odbočka PAM-SMU S/pro spojení spádové trouby Tato tvarovka umožňuje spojit svodné a sběrné potrubí a minimalizovat přitom vzdálenosti mezi proudem ve sběrném potrubí a pod povrchem desky. V případě dlouhých horizontálních sběrných potrubí dojde k podstatnému zmenšení rozměrů potrubí při zachování stejného koeficientu spádového odtékání mm 150 mm Odbočka s jednou spádovou troubou Postup využívající tuto tvarovku umožní odstranit odpadní vodu z koupelen jednou spádovou troubou s výjimkou dešťové vody bez potřeby sekundární ventilace. Každá tvarovka může sloužit na jednom podlaží maximálně pro tato zařízení: 2 WC, 2 vany a stanovený počet jiných standardních sanitárních zařízení. Spojení tvarovky je následující: WC: přímé spojení elastomerem Jiné odpadní vypouštění: Univerzální zátky z pryže PAM GLOBAL DN 100 dva otvory pro trubní odbočky 32 až 40 mm. Kód výrobku otvory pro trubní odbočky 32 až 54 mm umožňující spojit 2 trouby 50 mm obsluhující všechna sanitární zařízení (s výjimkou záchodů) pro dva byty. Kód výrobku Řádný provoz této tvarovky byl testován na základě následujících, souběžně platných předpokladů: Typ zařízení 10 podlaží 20 podlaží WC 2 2 Umyvadla na ruce 2 3 Vany

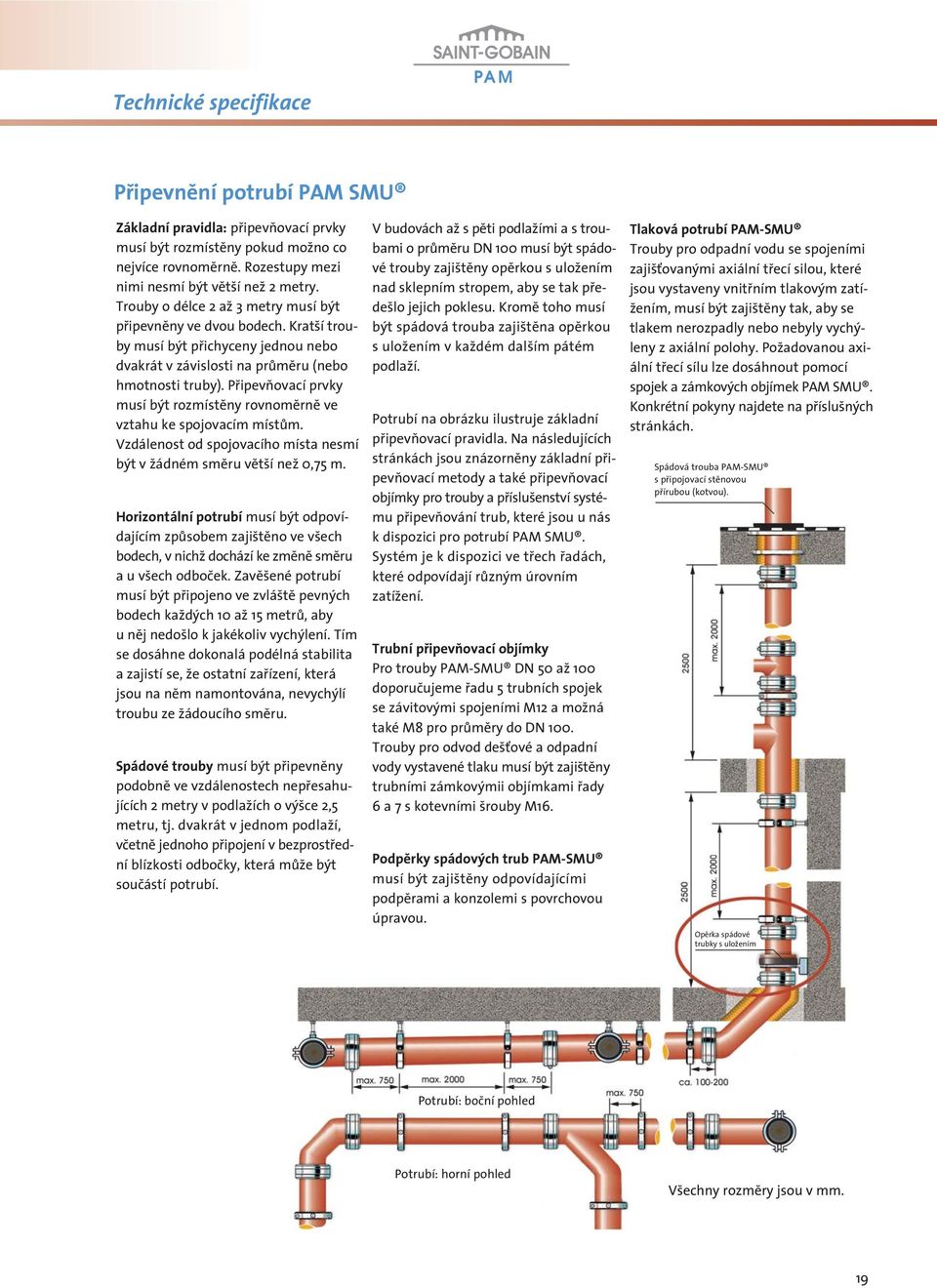

19 Technické In se perpetuo specifikace Tempus PAM Připevnění potrubí PAM SMU Základní pravidla: připevňovací prvky musí být rozmístěny pokud možno co nejvíce rovnoměrně. Rozestupy mezi nimi nesmí být větší než 2 metry. Trouby o délce 2 až 3 metry musí být připevněny ve dvou bodech. Kratší trouby musí být přichyceny jednou nebo dvakrát v závislosti na průměru (nebo hmotnosti truby). Připevňovací prvky musí být rozmístěny rovnoměrně ve vztahu ke spojovacím místům. Vzdálenost od spojovacího místa nesmí být v žádném směru větší než 0,75 m. Horizontální potrubí musí být odpovídajícím způsobem zajištěno ve všech bodech, v nichž dochází ke změně směru a u všech odboček. Zavěšené potrubí musí být připojeno ve zvláště pevných bodech každých 10 až 15 metrů, aby u něj nedošlo k jakékoliv vychýlení. Tím se dosáhne dokonalá podélná stabilita a zajistí se, že ostatní zařízení, která jsou na něm namontována, nevychýlí troubu ze žádoucího směru. Spádové trouby musí být připevněny podobně ve vzdálenostech nepřesahujících 2 metry v podlažích o výšce 2,5 metru, tj. dvakrát v jednom podlaží, včetně jednoho připojení v bezprostřední blízkosti odbočky, která může být součástí potrubí. V budovách až s pěti podlažími a s troubami o průměru DN 100 musí být spádové trouby zajištěny opěrkou s uložením nad sklepním stropem, aby se tak předešlo jejich poklesu. Kromě toho musí být spádová trouba zajištěna opěrkou s uložením v každém dalším pátém podlaží. Potrubí na obrázku ilustruje základní připevňovací pravidla. Na následujících stránkách jsou znázorněny základní připevňovací metody a také připevňovací objímky pro trouby a příslušenství systému připevňování trub, které jsou u nás k dispozici pro potrubí PAM SMU. Systém je k dispozici ve třech řadách, které odpovídají různým úrovním zatížení. Trubní připevňovací objímky Pro trouby PAM-SMU DN 50 až 100 doporučujeme řadu 5 trubních spojek se závitovými spojeními M12 a možná také M8 pro průměry do DN 100. Trouby pro odvod dešťové a odpadní vody vystavené tlaku musí být zajištěny trubními zámkovýmii objímkami řady 6 a 7 s kotevními šrouby M16. Podpěrky spádových trub PAM-SMU musí být zajištěny odpovídajícími podpěrami a konzolemi s povrchovou úpravou. Tlaková potrubí PAM-SMU Trouby pro odpadní vodu se spojeními zajišťovanými axiální třecí silou, které jsou vystaveny vnitřním tlakovým zatížením, musí být zajištěny tak, aby se tlakem nerozpadly nebo nebyly vychýleny z axiální polohy. Požadovanou axiální třecí sílu lze dosáhnout pomocí spojek a zámkových objímek PAM SMU. Konkrétní pokyny najdete na příslušných stránkách. Spádová trouba PAM-SMU s připojovací stěnovou přírubou (kotvou). Opěrka spádové trubky s uložením Potrubí: boční pohled Potrubí: horní pohled Všechny rozměry jsou v mm. 19

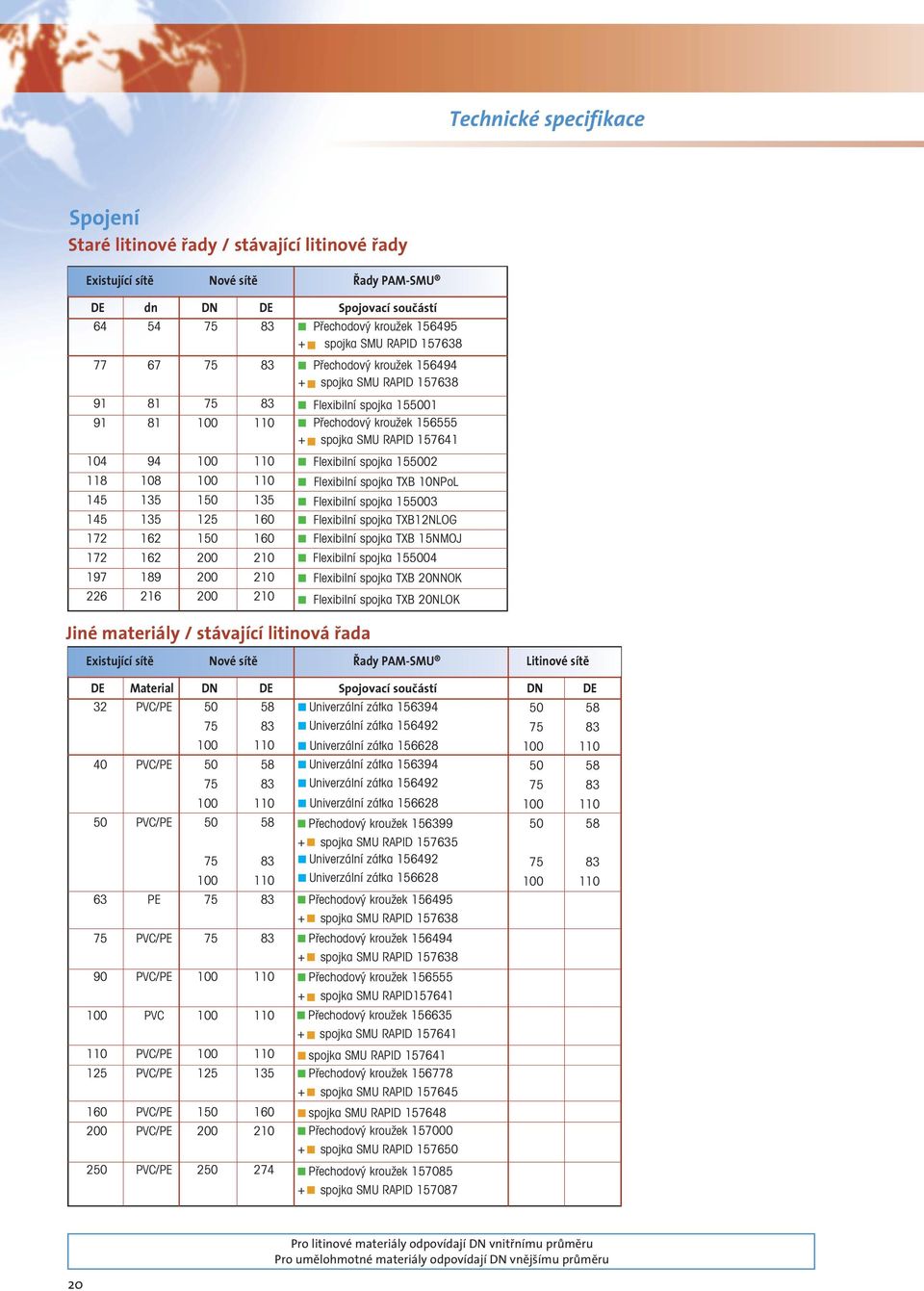

20 Spojení Staré litinové řady / stávající litinové řady Existující sítě Nové sítě Řady PAM-SMU DE dn DN DE Spojovací součástí Přechodový kroužek spojka SMU RAPID Přechodový kroužek spojka SMU RAPID Jiné materiály / stávající litinová řada Flexibilní spojka Přechodový kroužek spojka SMU RAPID Flexibilní spojka Flexibilní spojka TXB 10NPoL Flexibilní spojka Flexibilní spojka TXB12NLOG Flexibilní spojka TXB 15NMOJ Flexibilní spojka Flexibilní spojka TXB 20NNOK Flexibilní spojka TXB 20NLOK Existující sítě Nové sítě Řady PAM-SMU Litinové sítě DE Material DN DE Spojovací součástí DN DE 32 PVC/PE Univerzální zátka Univerzální zátka Univerzální zátka PVC/PE Univerzální zátka Univerzální zátka Univerzální zátka PVC/PE Přechodový kroužek spojka SMU RAPID Univerzální zátka Univerzální zátka PE Přechodový kroužek spojka SMU RAPID PVC/PE Přechodový kroužek spojka SMU RAPID PVC/PE Přechodový kroužek spojka SMU RAPID PVC Přechodový kroužek spojka SMU RAPID PVC/PE PVC/PE spojka SMU RAPID Přechodový kroužek spojka SMU RAPID PVC/PE spojka SMU RAPID PVC/PE Přechodový kroužek spojka SMU RAPID PVC/PE Přechodový kroužek spojka SMU RAPID Pro litinové materiály odpovídají DN vnitřnímu průměru Pro umělohmotné materiály odpovídají DN vnějšímu průměru

21 PAM Spojení Univerzální zátky Zátky s 1 nebo 2 vstupy pro řady PAM-SMU DN 50, 75 a 100 se instalují s připevňovací objímkou z nerezové oceli. Zátky se třemi vstupy pro řady PAM-SMU nepotřebují zámkovou objímku z nerezové oceli, s výjimkou případu významné vychýlenosti vstupů.. Přechodové kroužky Tyto kroužky se používají pouze se spojkami PAM-SMU RAPID. Jsou instalovány na konci trub z PVC, polyetylenu nebo z nerezové oceli nebo v případě spojení DN a přizpůsobují jejich vnější průměr na úroveň průměrů trub SMU. Není potřeba žádné mazadlo. Další adaptační součásti Flexibilní spojka Kód výrobku DN SMU Minimální vnější spojovaný průměr Maximální vnější spojovaný průměr TXB 10NP TXB 12NLOG TXB 15NMOJ TXB 20NLOK Flexibilní spojka a přechodový kroužek Kód výrobku DN SMU Minimální vnější spojovaný průměr Maximální vnější spojovaný průměr TXB 20NNOK Flexibilní a přechodová spojka Kód výrobku DN SMU Minimální vnější spojovaný průměr Maximální vnější spojovaný průměr Materiál nerezových ocelových objímek a šroubů: nerez A.I.S.I. 304 Pryž: EPDM Maximální nahodilý tlak: flexibilní spojka: 1,5 bar tvarovka: 0,6 bar U umělohmotných materiálů odpovídá DN vnějšímu průměru 21

22 PAM-SMU S a PAM-SMU Plus čisticí kus na spádová a sběrná potrubí s kruhovým otočným uzávěrem PAM-SMU S a PAM-SMU Plus Přítlačná/Expanzní zátka Odolnost čisticích kusů je: maximálně 5 bar pro DN 50 až 200 maximálně 3 bar pro DN 250 až 300 Odolnost přítlačné zátky vůči nahodilému tlaku je 0,2 bar bez dalších dodatečných zařízení. V případě nutnosti se připevnění takové zátky provede speciální zámkovou objímkou. Odolnost přítlačné zátky vůči konci přítlačného šroubu je: maximálně 5 bar pro DN 50 až 200 maximálně 3 bar pro DN 250 až 300 Hmotnosti trub PAM-SMU S (L=3m) v kg DN SMU S Prázdná trouba 8,9 12,5 18,2 24,3 34,3 40,9 67,4 97,3 126,8 177,7 244,9 321,9 Plná trouba 12,7 18,4 31,5 47,9 71,1 93,9 161,6 244,6 338,9 554,7 833,9 1170,1 Rozvinutá plocha trubek PAM-SMU S (m 2 /lineární metr trubky) SMU S Plná trouba 0,18 0,26 0,35 0,42 0,50 0,66 0,86 1,02 1,34 1,67 1,99 Červený ochranný nátěr PAM-SMU S hustota nátěru v nádobě: 1,2 kg / l povrchová a teoretická účinnost: 4,4 m 2 / l pro získání filmu 100 mikronů Referenční číslo SMU Hmotnost Konečný nátěr PAM-SMU S Kondenzace na kanalizačním potrubí Doporučuje se použít nátěr např. alkydového typu Ke kondenzaci dochází tehdy, když teplota stěn (jakéhokoli druhu) kanalizačních trub poklesne pod rosný bod. K tomu dochází, když se dostane roztátý sníh nebo chladný déšť do trub procházejících prostředím se silnou vlhkostí. Možná opatření, jak tuto situaci vyřešit, spadají do kompetence engineeringového a projektového oddělení, které posoudí specifičnosti lokality dané budovy. Z hlediska předpokládaných výsledků a požadavků ohledně protipožární ochrany budovy, lze zvážit taková řešení, při nichž bude použita minerální vlna, protikondenzační nátěr nebo izolační pás. 22

23 PAM Hydraulické tabulky dle ČSN EN 877 Míra naplnění 50 % (h/d = 0,5) DN 70 DN 75 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300 d i = 71 d i = 75 d i = 103 d i = 127 d i = 152 d i = 200 d i = 263 d i = 314 J Q v Q v Q v Q v Q v Q v Q v Q v cm/m l/s m/s l/s m/s l/s m/s l/s m/s l/s m/s l/s m/s l/s m/s l/s m/s 0,5 0,8 0,4 0,9 0,4 2,1 0,5 3,7 0,6 6,0 0,7 12,5 0,8 25,8 1,0 41,3 1,1 0,6 0,9 0,4 1,0 0,4 2,3 0,6 4,1 0,6 6,6 0,7 13,7 0,9 28,3 1,0 45,3 1,2 0,7 0,9 0,5 1,1 0,5 2,5 0,6 4,4 0,7 7,1 0,8 14,8 0,9 30,6 1,1 48,9 1,3 0,8 1,0 0,5 1,1 0,5 2,7 0,6 4,7 0,7 7,6 0,8 15,8 1,0 32,7 1,2 52,3 1,4 0,9 11 0,5 1,2 0,6 2,9 0,7 5,0 0,8 8,1 0,9 16,8 1,1 34,7 1,3 55,5 1,4 1,0 1,1 0,6 1,3 0,6 3,0 0,7 5,3 0,8 8,5 0,9 17,7 1,1 36,6 1,3 58,5 1,5 1,1 1,2 0,6 1,4 0,6 3,2 0,8 5,5 0,9 8,9 1,0 18,6 1,2 38,4 1,4 61,4 1,6 1,2 1,2 0,6 1,4 0,6 3,3 0,8 5,8 0,9 9,4 1,0 19,4 1,2 40,1 1,5 64,2 1,7 1,3 1,3 0,6 1,5 0,7 3,4 0,8 6,0 1,0 9,7 1,1 20,2 1,3 41,8 1,5 66,8 1,7 1,4 1,3 0,7 1,5 0,7 3,6 0,9 6,3 1,0 10,1 1,1 21,0 1,3 43,4 1,6 69,3 1,8 1,5 1,4 0,7 1,6 0,7 3,7 0,9 6,5 1,0 10,5 1,2 21,7 1,4 44,9 1,7 71,8 1,9 1,6 1,4 0,7 1,6 0,7 3,8 0,9 6,7 1,1 10,8 1,2 22,4 1,4 46,4 1,7 74,1 1,9 1,7 1,5 0,7 1,7 0,8 3,9 0,9 6,9 1,1 11,1 1,2 23,1 1,5 47,8 1,8 76,4 2,0 1,8 1,5 0,8 1,7 0,8 4,1 1,0 7,1 1,1 11,5 1,3 23,8 1,5 49,2 1,8 78,7 2,0 1,9 1,5 0,8 1,8 0,8 4,2 1,0 7,3 1,2 11,8 1,3 24,5 1,6 50,6 1,9 80,8 2,1 2,0 1,6 0,8 1,8 0,8 4,3 1,0 7,5 1,2 12,1 1,3 25,1 1,6 51,9 1,9 82,9 2,1 2,5 1,8 0,9 2,0 0,9 4,8 1,2 8,4 1,3 13,5 1,5 28,1 1,8 58,0 2,1 92,8 2,4 3,0 1,9 1,0 2,2 1,0 5,3 1,3 9,2 1,5 14,8 1,6 30,8 2,0 63,6 2,3 101,7 2,6 Míra naplnění 70 % (h/d = 0,5) DN 70 DN 75 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300 d i = 71 d i = 75 d i = 103 d i = 127 d i = 152 d i = 200 d i = 263 d i = 314 J Q v Q v Q v Q v Q v Q v Q v Q v cm/m l/s m/s l/s m/s l/s m/s l/s m/s l/s m/s l/s m/s l/s m/s l/s m/s 0,5 1,3 0,4 1,5 0,5 3,6 0,6 6,2 0,7 10,1 0,7 20,8 0,9 43,1 1,1 68,9 1,2 0,6 1,4 0,5 1,7 0,5 3,9 0,6 6,8 0,7 11,0 0,8 22,9 1,0 47,2 1,2 75,5 1,3 0,7 1,6 0,5 1,8 0,5 4,2 0,7 7,4 0,8 11,9 0,9 24,7 1,1 51,1 1,3 81,6 1,4 0,8 1,7 0,6 1,9 0,6 4,5 0,7 7,9 0,8 12,7 0,9 26,4 1,1 54,6 1,3 87,3 1,5 0,9 1,8 0,6 2,1 0,6 4,8 0,8 8,4 0,9 13,5 1,0 28,1 1,2 58,0 1,4 92,6 1,6 1,0 1,9 0,6 2,2 0,7 5,1 0,8 8,8 0,9 14,3 1,1 29,6 1,3 61,1 1,5 97,6 1,7 1,1 2,0 0,7 2,3 0,7 5,3 0,9 9,3 1,0 15,0 1,1 31,0 1,3 64,1 1,6 102,4 1,8 1,2 2,0 0,7 2,4 0,7 5,5 0,9 9,7 1,0 15,6 1,2 32,4 1,4 67,0 1,6 107,0 1,8 1,3 2,1 0,7 2,5 0,7 5,8 0,9 10,1 1,1 16,3 1,2 33,8 1,4 69,7 1,7 111,4 1,9 1,4 2,2 0,7 2,6 0,8 6,0 1,0 10,5 1,1 16,9 1,2 35,0 1,5 72,4 1,8 115,6 2,0 1,5 2,3 0,8 2,7 0,8 6,2 1,0 10,9 1,1 17,5 1,3 36,3 1,5 74,9 1,8 119,7 2,1 1,6 2,4 0,8 2,7 0,8 6,4 1,0 11,2 1,2 18,1 1,3 37,5 1,6 77,4 1,9 123,7 2,1 1,7 2,4 0,8 2,8 0,9 6,6 1,1 11,6 1,2 18,6 1,4 38,6 1,6 79,8 2,0 127,5 2,2 1,8 2,5 0,8 2,9 0,9 6,8 1,1 11,9 1,3 19,2 1,4 39,8 1,7 82,1 2,0 131,2 2,3 1,9 2,6 0,9 3,0 0,9 7,0 1,1 12,2 1,3 19,7 1,5 40,9 1,7 84,4 2,1 134,8 2,3 2,0 2,7 0,9 3,1 0,9 7,2 1,2 12,5 1,3 20,2 1,5 41,9 1,8 86,6 2,1 138,3 2,4 2,5 3,0 1,0 3,4 1,0 8,0 1,3 14,0 1,5 22,6 1,7 46,9 2,0 96,9 2,4 154,7 2,7 3,0 3,3 1,1 38 1,1 8,8 1,4 15,4 1,6 24,8 1,8 51,4 2,2 106,1 2,6 169,6 2,9 Míra naplnění 100 % (h/d = 0,5) DN 70 DN 75 DN 100 DN 125 DN 150 DN 200 DN 250 DN 300 d i = 71 d i = 75 d i = 103 d i = 127 d i = 152 d i = 200 d i = 263 d i = 314 J Q v Q v Q v Q v Q v Q v Q v Q v cm/m l/s m/s l/s m/s l/s m/s l/s m/s l/s m/s l/s m/s l/s m/s l/s m/s 0,5 1,6 0,4 1,8 0,4 4,2 0,5 7,4 0,6 12,0 0,7 24,9 0,8 51,6 1,0 82,6 1,1 0,6 1,7 0,4 2,0 0,4 4,7 0,6 8,2 0,6 13,2 0,7 27,4 0,9 56,6 1,0 90,5 1,2 0,7 1,9 0,5 2,1 0,5 5,0 0,6 8,8 0,7 14,2 0,8 29,6 0,9 61,2 1,1 97,8 1,3 0,8 2,0 0,5 2,3 0,5 5,4 0,6 9,4 0,7 15,2 0,8 31,6 1,0 65,4 1,2 104,6 1,4 0,9 2,1 0,5 2,4 0,6 5,7 0,7 10,0 0,8 16,2 0,9 33,6 1,1 69,4 1,3 111,0 1,4 1,0 2,2 0,6 2,6 0,6 6,0 0,7 10,6 0,8 17,1 0,9 35,4 1,1 73,2 1,3 117,1 1,5 1,1 2,3 0,6 2,7 0,6 6,3 0,8 11,1 0,9 17,9 1,0 37,1 1,2 76,8 1,4 122,8 1,6 1,2 2,4 0,6 2,8 0,6 6,6 0,8 11,6 0,9 18,7 1,0 38,8 1,2 80,3 1,5 128,3 1,7 1,3 2,5 0,6 2,9 0,7 6,9 0,8 12,1 1,0 19,5 1,1 40,4 1,3 83,6 1,5 133,6 1,7 1,4 2,6 0,7 3,1 0,7 7,2 0,9 12,5 1,0 20,2 1,1 41,9 1,3 86,7 1,6 138,7 1,8 1,5 2,7 0,7 3,2 0,7 7,4 0,9 13,0 1,0 20,9 1,2 43,4 1,4 89,8 1,7 143,6 1,9 1,6 2,8 0,7 3,3 0,7 7,7 0,9 13,4 1,1 21,6 1,2 44,9 1,4 92,8 1,7 148,3 1,9 1,7 2,9 0,7 3,4 0,8 7,9 0,9 13,8 1,1 22,3 1,2 46,3 1,5 95,6 1,8 152,9 2,0 1,8 3,0 0,8 3,5 0,8 8,1 1,0 14,2 1,1 22,9 1,3 47,6 1,5 98,4 1,8 157,3 2,0 1,9 3,1 0,8 3,6 0,8 8,3 1,0 14,6 1,2 23,6 1,3 48,9 1,6 101,1 1,9 161,7 2,1 2,0 3,2 0,8 3,7 0,8 8,6 1,0 15,0 1,2 24,2 1,3 50,2 1,6 103,8 1,9 165,9 2,1 2,5 3,5 0,9 4,1 0,9 9,6 1,2 16,8 1,3 27,1 1,5 56,2 1,8 116,1 2,1 185,6 2,4 30 3,9 1,0 4,5 1,0 10,5 1,3 18,4 1,5 29,7 1,6 61,6 2,0 127,2 2,3 203,3 2,6 J=sklon Q=průtok V=rychlost 23

24 Technické informace Saint-Gobain trubní systémy, s. r. o. PAM-SMU Kompletní litinový systém pro odvodnění budov LITINOVÉ DEŠŤOVÉ SVODY 25 ROZHODUJÍCÍCH VÝHOD litinového systému pro odvodnění budov VODOVODY Katalog materiálů z tvárné litiny pro vodovodní a závlahové sítě ARMATURY NATURAL SAINT-GOBAIN trubní systémy, s. r. o. Polygon House Doudlebská 5/ Praha 4 tel.: fax: trubni.systemy@saint-gobain.c0m TROUBY STANDARD TT potrubí se speciální ochranou na povrchu DN 60 až 500 ISOPAM izolované potrubí z tvárné litiny DN 100 až 600 Montážní postupy Obchodní kancelář Brno Železná 15 (areál Raab Karcher Staviva) Brno Horní Her pice tel.: Centrální sklad Praha Hostivař NONSTOP sluïba pro havarijní případy tel.: INTEGRAL Katalog materiálů z tvárné litiny pro gravitační a tlakové kanalizační systémy GRAVITAL Systém z tvárné litiny pro gravitační kanalizace INTEGRAL Montážní postupy Poiklopy a mříže z tvárné litiny Veškeré technické údaje a informace o normách, všeobecných specifikacích atd. odpovídají stavu v době tisku. Z těchto informací nevyplývají žádná práva, ani se žádná práva neposkytují. Vyhrazujeme si právo provést úpravy vycházející z technického pokroku. Jako alternativní řešení pro výrobky PAM-SMU lze použít výrobky PAM-GLOBAL.
