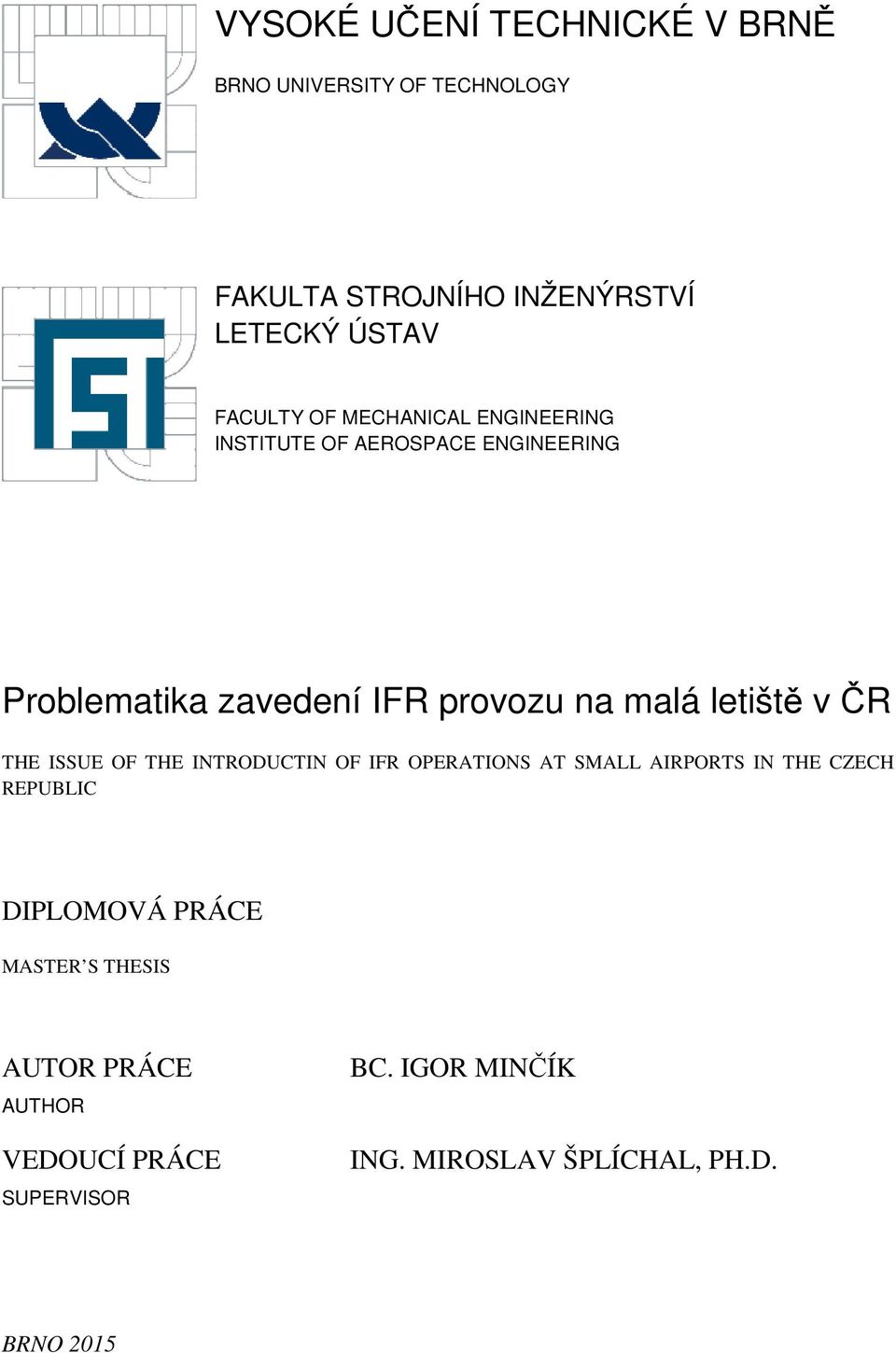

1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ LETECKÝ ÚSTAV FACULTY OF MECHANICAL ENGINEERING INSTITUTE OF AEROSPACE ENGINEERING Problematika zavedení IFR provozu na malá letiště v ČR THE ISSUE OF THE INTRODUCTIN OF IFR OPERATIONS AT SMALL AIRPORTS IN THE CZECH REPUBLIC DIPLOMOVÁ PRÁCE MASTER S THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR BC. IGOR MINČÍK ING. MIROSLAV ŠPLÍCHAL, PH.D. BRNO 2015

2

3 Vysoké učení technické v Brně, Fakulta strojního inženýrství Letecký ústav Akademický rok: 2014/2015 ZADÁNÍ DIPLOMOVÉ PRÁCE student(ka): Bc. Igor Minčík který/která studuje v magisterském navazujícím studijním programu obor: Letecký provoz (3708T011) Ředitel ústavu Vám v souladu se zákonem č.111/1998 o vysokých školách a se Studijním a zkušebním řádem VUT v Brně určuje následující téma diplomové práce: v anglickém jazyce: Problematika zavedení IFR provozu na malá letiště v ČR The issue of the introduction of IFR operations at small airports in the Czech Republic Stručná charakteristika problematiky úkolu: K ekonomickému rozvoji regionů přispívá také letecká doprava. V České republice je velké množství malých regionálních letišť, které lze využít pro nepravidelnou leteckou dopravu. Dostupnost těchto letišť lze zvýšit umožněním provozu s využitím pravidel pro lety bez vidu IFR. Úkolem této práce tedy je posoudit realizovatelnost této myšlenky a stanovit jaká legislativní a technická opatření je nezbytné k dosažení tohoto cíle přijmout. Cíle diplomové práce: Provést analýzu dostupnosti letišť, která v současnosti umožňují IFR provoz a provést srovnání zjištěného stavu s okolními státy. Definovat nezbytná legislativní opatření nutná k umožnění zavedení IFR provozu na malá letiště. Definovat nezbytná technická opatření a případné změny v uspořádání vzdušného prostoru ČR.

4 Seznam odborné literatury: KULČÁK, Ludvík. Air Traffic Managemet. Brno: CERM, 2002, 314 s. ISBN Vedoucí diplomové práce: Ing. Miroslav Šplíchal, Ph.D. Termín odevzdání diplomové práce je stanoven časovým plánem akademického roku 2014/2015. V Brně, dne L.S. doc. Ing. Jaroslav Juračka, Ph.D. prof. RNDr. Miroslav Doupovec, CSc., dr. h. c. Ředitel ústavu Děkan fakulty

5 ABSTRAKT Diplomová práce je zaměřena na zhodnocení podmínek v České Republice a okolních státech pro provoz podle pravidel IFR. Dále je zaměřena no zhodnocení možností pro IFR navigaci na letiště regionálního charakteru. V této souvislosti je část práce věnována modernímu způsobu navigace RNAV za pomoci GNSS. KLÍČOVÁ SLOVA IFR, malá letiště, RNAV, GNSS, RNAV přiblížení, SBAS, GBAS ABSTRACT This master s thesis is focused on the evaluation of conditions for IFR operations in the Czech Republic and their neighbours. The thesis is also focused on evaluation of posibilities of IFR navigation for small airports. In this context part of thesis is dedicated to a modern way of navigation using GNSS. KEY WORDS IFR, small airports, RNAV, GNSS, RNAV approach, SBAS GBAS

6 BIBLIOGRAFICKÁ CITACE: MINČÍK, I. Problematika zavedení IFR provozu na malá letiště v ČR. Brno: Vysoké učení technické v Brně, Fakulta strojního inženýrství, s. Vedoucí diplomové práce Ing. Miroslav Šplíchal, Ph.D..

7 PROHLÁŠENÍ Prohlašuji, že zadanou diplomovou práci jsem vypracoval samostatně pod vedením vedoucího diplomové práce pana Ing. Miroslava Šplíchala, Ph.D. a s použitím odborné literatury a dalších informačních zdrojů, které jsou uvedeny v seznamu literatury na konci práce. V Brně dne 28. května Bc. Igor Minčík

8 PODĚKOVÁNÍ Děkuji panu Ing. Miroslavu Šplíchalovi, Ph.D. za odborné vedení, vstřícnost při konzultacích, věcné připomínky a cenné rady ke zpracování diplomové práce.

9 OBSAH OBSAH ÚVOD ROZDĚLENÍ VZDUŠNÉHO PROSTORU ČR ROZDĚLENÍ TŘÍD VZDUŠNÉHO PROSTORU ČR TYPY PŘÍSTROJOVÝCH PŘIBLÍŽENÍ, ÚSEKY PŘIBLÍŽENÍ, VYPOČET OCHRANNÝCH PROSTORU A VÝŠEK Druhy přístrojových přiblížení Úseky přiblížení PROSTOROVÁ NAVIGACE RNAV B-RNAV P-RNAV GNSS Augmentační systémy RNAV přiblížení LETIŠTĚ V ČR POUŽÍVANÁ PRO IFR PROVOZ Letiště Václava Havla Praha Letiště Brno Tuřany Letiště Leoše Janáčka Ostrava Letiště Karlovy Vary Letiště Pardubice LETIŠTĚ V OKOLNÍCH STÁTECH POUŽÍVANÁ PRO IFR PROVOZ Slovensko Rakousko REGIONÁLNÍ LETIŠTĚ V ČR VHODNÁ PRO IFR PROVOZ Letiště Hradec Králové ZÁVĚR SEZNAM ZKRATEK POUŽITÁ LITERATURA A ZDROJE SEZNAM PŘÍLOH

10 ÚVOD Téma práce, zavedení IFR provozu na regionální letiště, je velmi zajímavé, jelikož není v naší republice úplně běžnou skutečností. Téma je prakticky zaměřeno na letový provoz a provozní postupy, což jasně koresponduje se studiem oboru Letecký provoz. V odborné literatuře je tato problematika řešena pouze v obecné rovině, a to předpisy pro tvorbu IFR letových postupů pro traťové lety, přílety, přiblížení na přistání, odlety a odletové tratě. V diplomové práci se budu věnovat obecnými požadavky na IFR provoz po legislativní schránce. Konkrétně o požadavcích na letiště pro IFR provoz, rozdělení vzdušného prostoru a druhy navigace používané pro IFR provoz. Dále se budu zaobírat současným stavem letišť pro IFR provoz a stavem regionálních letišť vhodná zatím pouze pro VFR provoz, která by se do budoucna mohla stát letišti se zavedenými postupy pro IFRová přiblížení na přistání. Dále porovnám současný stav uspořádání vzdušného prostoru v České republice se stavem v jiných evropských zemích, zejména v těch, ve kterých je problematika zavedení IFR provozu na letiště regionálního charakteru úplně nebo alespoň z části vyřešena. V zájmu každého státu je zlepšovat a zvyšovat stupeň dopravní infrastruktury. Úřad pro civilní letectví v tomto smyslu zavedl v oblasti letectví koncepční skupinu, která se zabývá problematikou IFR provozu na neřízených letištích, který představuje právě možnost zlepšení letecké infrastruktury v České republice. V České republice se jedná o pilotní projekt v této oblasti, protože zde zatím nebyla potřeba aplikace postupů zavedení IFR postupů na regionálních letištích v prostu bez služby řízení letového provozu, tedy v neřízeném prostoru. Některá regionální letiště jsou poměrně dobře vybavena a zčásti připravena pro zavedení IFR postupů. Patří sem například letiště Hradec Králové, České Budějovice, Přerov, Plzeň Líně nebo Mnichovo Hradiště. Prví čtyři jmenované letiště jsou bývalá vojenská letiště a jsou vybavena betonovou vzletovou a přistávací dráhou. Nyní jsou na těchto letištích zřízeny pouze prostory ATZ (okrsky letiště) se službou AFIS. V další části se budu zabývat možností využití těchto letišť pro IFR provoz

11 1 ROZDĚLENÍ VZDUŠNÉHO PROSTORU ČR Vzdušný prostor je všeobecně jakákoliv trojrozměrná část atmosféry. Vzdušný prostor státu je část atmosféry nad jeho suchozemským územím a vnitřními a pobřežními vodami (vzdušný prostor nad mezinárodními vodami je také mezinárodní). Horní hranice vzdušného prostoru státu není přesně stanovena žádnou mezinárodní dohodou a kolísá podle výkladu příslušného státu od 30 do 160 km. Podle Mezinárodní letecké federace se hranice mezi atmosférou a kosmickým prostorem nachází ve výšce 100 km. V počátcích létání bylo letadel málo a jejich vybavení umožňovalo pouze lety za viditelnosti země. I na největších letištích byla hustota provozu nízká a nebezpečí srážek také. Letadla létala pouze vně oblačnosti a za dostatečné dohlednosti, a proto byli piloti schopni včas vidět terén i ostatní letadla a vyhnout se srážce. Veškerý vzdušný prostor byl neřízený. Pokrok v oblasti leteckých přístrojů umožnil lety v oblačnosti a za ztížených povětrnostních podmínek. V mraku pilot pochopitelně nemůže vidět ostatní letadla a vyhnout se jim. Proto byla zřízena služba řízení letového provozu, aby zajišťovala rozestupy mezi letadly. Byl vytvořen systém letových cest mezi radionavigačními majáky a kolem těchto cest řízeny vzdušný prostor pro oddělení řízeného a neřízeného provozu. S růstem hustoty provozu a se zaváděním systémů pro přiblížení na přistání podle přístrojů bylo nutné zřídit řízené prostory také kolem letišť. S dalším rozvojem letectví a stálým růstem hustoty provozu bylo potřeba stále složitější rozděleni vzdušného prostoru pro uspokojení všech jeho uživatelů a zachování bezpečnosti. V dnešní době je většinou vzdušný prostor rozdělen do několika vrstev, kdy nejnižší z nich je neřízená a s rostoucí výškou následuji vrstvy, ve kterých je řízen větší a větší počet uživatelů. To vyplývá z toho, že pomalá a špatně vybavena sportovní letadla většinou létají nízko, naopak dopravní letadla využívají velké výšky. Navíc jsou vyhlášeny další prostory kolem letišť, některých objektů na zemi, prostory pro potřeby vojenských letů atd. Každá vrstva nebo prostor patří do některé třídy vzdušného prostoru. Tyto třídy určuji základní pravidla létání v nich a požadavky na letadla. Rozeznáváme 2 základní druhy vzdušného prostoru z hlediska pohybu v něm (létání), řízený a neřízený. Prostor tříd A až E je řízený (prostor E je řízeny pouze pro lety IFR), F a G neřízený]. Jednotlivé třídy vzdušného prostoru si představíme v další kapitole. Dále rozeznáváme níže uvedené různé typy vzdušného prostoru dle ICAO. Letová informační oblast (FIR) V ČR zahrnuje FIR Praha veškery česky vzdušný prostor, v rozlehlejších státech může

12 byt stanoveno vice FIRů. Je-li FIR rozdělen horizontálně na nižší a horní část, vyšší část se označuje UIR. Každí část atmosféry přináleží do některého FIRu, prostor nad mezinárodními vodami spadá do působnosti přilehlých FIRů. Hranice FIR jsou stanoveny mezinárodními dohodami v rámci ICAO. Řízená oblast (CTA) Je oblast, která je předmětem řízení letového provozu. V ČR je CTA tvořena čtyřmi dílčími oblastmi. CTA 1 Praha se rozkládá nad územím Čech a části severní Moravy od 1000 stop nad terénem do FL 660. CTA 2 Praha je vertikálně situována od FL 125 do FL 660 a to nad prostorem celé ČR. CTA Brno se rozkládá nad jižní a části střední Moravy od 1000 stop nad terénem do FL 125. A poslední CTA Ostrava se rozkládá nad částí střední a částí severní Moravy taktéž od 1000 stop nad terénem do FL 125. Z CTA jsou vyjmuty TMA/CTR civilních letišť, respektive MTMA/MCTR (viz. níže). Provoz v CTA je řízen stanovištěm ACC, respektive Brněnskou a Ostravskou APP v příslušných CTA. Koncová řízená oblast (TMA, MTMA) Je část vzdušného prostoru v okolí letiště, která slouží k ochraně přilétávajících a odlétávajících letadel. V ČR je spodní hranice TMA obvykle ve výšce 1000 stop nad terénem a horní ve FL 125. Horizontální hranice oblasti může byt až 30 NM od letiště. Vzdušný prostor v TMA je obvykle třídy D, avšak může byt i třídy C (větší hustota provozu) nebo třidy E (menši hustota provozu). Letadla v TMA jsou tedy předmětem letového povoleni a musí udržovat spojeni s ATS. Provoz v TMA je řízen řídícím stanovištěm APP. Kolem letiště může byt stanoveno několik na sebe navazujících TMA s různými horizontálními a vertikálními hranicemi tak, aby byly pokryty všechny tratě, po kterých probíhají přílety a odlety letadel, a přitom nebyl vzdušný prostor obsazen neefektivně. Řízený okrsek (CTR, MCTR) Představuje část vzdušného prostoru v těsném okolí řízeného letiště a slouží k ochraně letadel při přistáni a vzletu. Spodní hranici představuje zemsky povrch. Na CTR zpravidla navazuje koncová řízená oblast TMA. Horizontální rozsah je obvykle 5 až 10 NM, nejvíce ve směrech vzletových a přistávacích drah. Provoz v CTR je řízen řídící věži, tedy stanovištěm TWR. V ČR jsou CTR vzdušným prostorem třídy D. Letadla v CTR jsou tedy předmětem letového povoleni a musí udržovat spojeni s organy ATS. Okrsek letiště (ATZ) Je vymezeny prostor v těsném okolí neřízeného letiště. Slouží k ochraně letištního letového provozu. V ČR sahá vertikálně od zemského povrchu do výšky 4000 stop AMSL. Horizontální hranici tvoří kružnice o poloměru 3 NM se středem ve vztažném bodu letiště

13 Provoz v ATZ je neřízený, je zde pouze poskytována služba AFIS a pohotovostní služba známému provozu. Velitel letadla o průběhu letu rozhoduje sám a také na něm leží veškera zodpovědnost, zejména za rozestupy od ostatního provozu a překážek. Letadla vlétající do ATZ by měla navázat spojení se stanovištěm AFIS, měla by se vyhnout letištnímu okruhu nebo se do něj zařadit. Zakázaný prostor (P) Slouží ochraně pozemních objektů. Vertikální i horizontální hranice mohou byt různé (spodní hranici tvoří zemsky povrch). Zakázané prostory se definuji kolem významných pozemních objektů, které je nutné chránit před případným dopadem letadla při vysazeni pohonné jednotky. Zakázané prostory jsou například kolem Pražského hradu, jaderných elektráren Temelín a Dukovany nebo továren, které vyrábí výbušniny nebo nebezpečné chemické látky. Zakázaným prostorem není dovoleno proletět. Omezený prostor (RA) Je část vzdušného prostoru, u které je průlet omezen. Vertikální i horizontální hranice mohou byt různé. Omezené prostory se zřizuji například jako prostory pro provádění střelby, ochranu letadel, která provádějí nestandardní činnost (vojenská cvičeni, letecké dny) či ochranná pásma kolem jaderných elektráren. Omezeným prostorem je možné v době jeho aktivace (obsazeni) proletět s povolením příslušného stanoviště, které za daný prostor zodpovídá, pokud není stanoveno jinak v AIP. Nebezpečný prostor (DA) Představuje prostor, který slouží ochraně letadel před činnosti, která by mohla ohrozit bezpečnost letu. Vertikální i horizontální hranice mohou byt různé (spodní hranici tvoří většinou zemsky povrch). Nebezpečným prostorem je možné proletět, ale je doporučeno se mu vyhnout. Nebezpečné prostory jsou nad objekty, nad kterými může byt nebezpečné prolétat. V ČR typicky nad kompresorovými stanicemi plynovodů, které nepravidelně vypouštějí plyn do atmosféry. Dočasně vymezený prostor (TRA) Je část vzdušného prostoru, která slouží k ochraně letadel, kterým není možné zajistit rozestupy vzhledem k jejich standardní činnosti. Vertikální i horizontální hranice mohou byt různé. Nejčastějším využitím jsou pracovní prostory pro vojenská letadla. Pokud chce jiné letadlo proletět skrz TRA v době jeho aktivace (obsazeni), musí navázat spojeni s příslušným stanovištěm, které za daný prostor zodpovídá. To většinou zajisti oběma letadlům rozestup a průlet povolí, ale obecně ho povolit nemusí

14 Dočasně vyhrazený prostor (TSA) Je část vzdušného prostoru, která slouží k ochraně letadel, kterým není možné zajistit rozestupy vzhledem k jejich standardní činnosti, nejčastěji pro lety vojenských letadel v male výšce a vysokou rychlostí. V ČR je spodní hranice TSA je ve výšce 300 stop a horní ve výšce 1000 stop nad terénem. Horizontální hranice oblasti má tvar úzkého lomeného pásu, většinou navazuje jedním koncem na CTR vojenského letiště a druhým na TRA

15 2 ROZDĚLENÍ TŘÍD VZDUŠNÉHO PROSTORU ČR Struktura vzdušného prostoru je mezinárodní, překračuje hranice a umožňuje dlouhé lety v chráněném prostoru. Organizační uspořádání se postupem času sjednotilo, došlo k uspořádání a členění vzdušného prostoru na letové oblasti, koncová řízené oblasti, řízené okrsky a okrsky letišť. Postupně se vytvořila síť mezinárodních letových cest s unifikovaným označením z výchozího do koncového bodu. Tomuto členění odpovídá i rozdělení služeb a stanovišť řízení letového provozu na oblastní střediska řízení letového provozu (ACC), přibližovací stanoviště řízení letového provozu (APP) a letištní řídící věže s letištní službou řízení letového provozu (TWR). Vzdušné prostory letových provozních služeb jsou klasifikovány a označovány pomocí tříd A až G podle určitých pravidel. Tyto třídy jsou popsány v tabulce níže. Třída Povolený druh letu Zajišťovaný rozstup Poskytovaná služba Omezení rychlosti Požadavek rádiového spojení Podléhá letovému povolení A Pouze IFR Všem letadlům Služba řízení letového provozu Neuplatňu je se Stálé obousměrné ano B IFR Všem letadlům Služba řízení letového provozu Neuplatňu je se Stálé obousměrné Ano VFR Všem letadlům Služba řízení letového provozu Neuplatňu je se Stálé obousměrné Ano IFR IFR od IFR IFR od VFR Služba řízení letového provozu Neuplatňu je se Stálé obousměrné Ano C VFR VFR od IFR 1. Služba ŘLP pro rozstup od IFR 2. Info o provozu VFR/VFR ( rada k vyhnutí na požádání) 250kt pod FL 100 Stálé obousměrné Ano IFR IFR od IFR Služba ŘLP, Info o provozu VFR letům (rada k vyhnutí na 250kt pod FL 100 Stálé obousměrné Ano

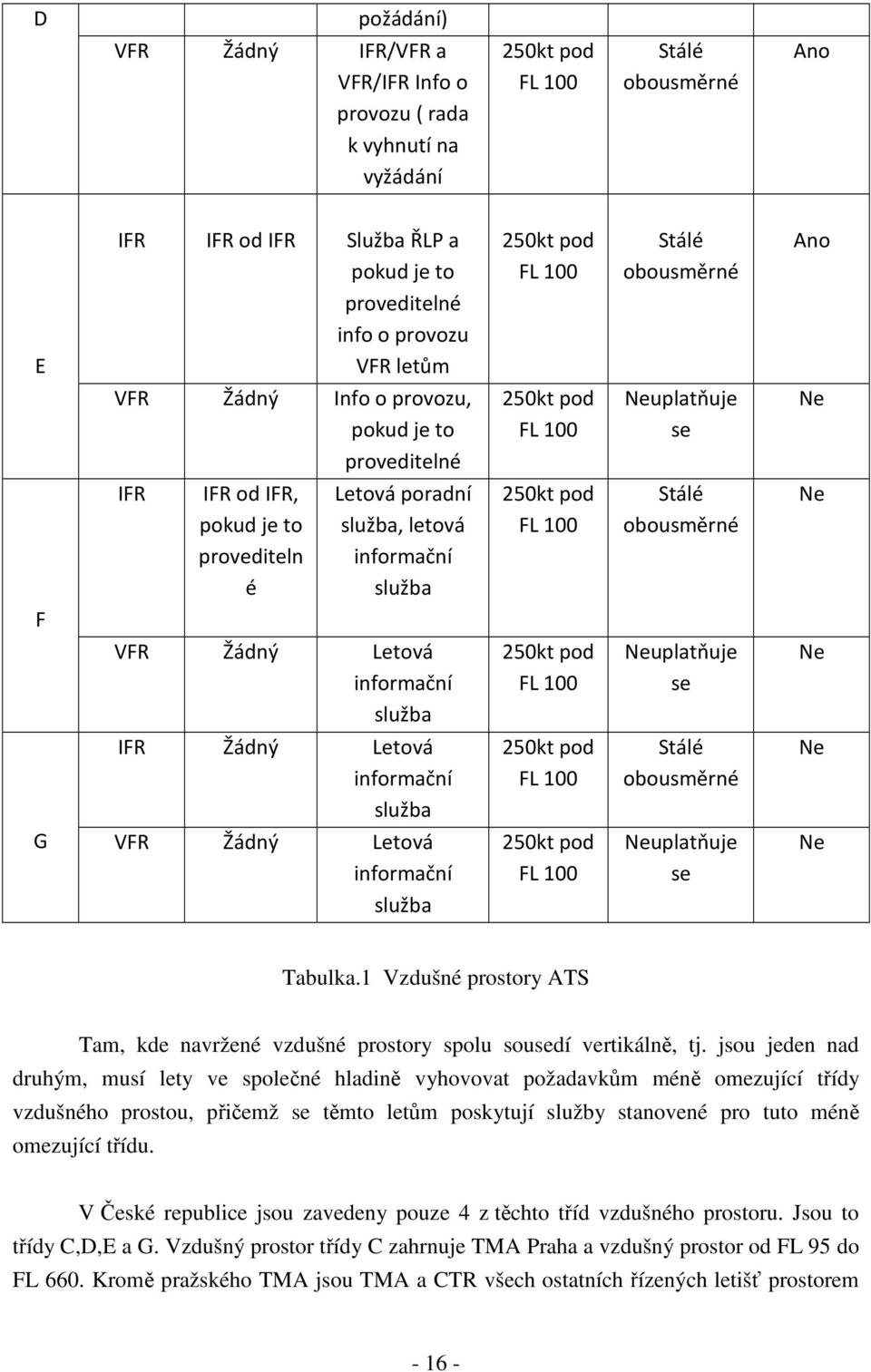

16 D požádání) VFR Žádný IFR/VFR a VFR/IFR Info o provozu ( rada k vyhnutí na vyžádání 250kt pod FL 100 Stálé obousměrné Ano E IFR IFR od IFR Služba ŘLP a pokud je to proveditelné info o provozu VFR letům 250kt pod FL 100 Stálé obousměrné Ano VFR Žádný Info o provozu, pokud je to proveditelné 250kt pod FL 100 Neuplatňuje se Ne IFR IFR od IFR, pokud je to provediteln é Letová poradní služba, letová informační služba 250kt pod FL 100 Stálé obousměrné Ne F VFR Žádný Letová informační služba 250kt pod FL 100 Neuplatňuje se Ne IFR Žádný Letová informační služba 250kt pod FL 100 Stálé obousměrné Ne G VFR Žádný Letová informační služba 250kt pod FL 100 Neuplatňuje se Ne Tabulka.1 Vzdušné prostory ATS Tam, kde navržené vzdušné prostory spolu sousedí vertikálně, tj. jsou jeden nad druhým, musí lety ve společné hladině vyhovovat požadavkům méně omezující třídy vzdušného prostou, přičemž se těmto letům poskytují služby stanovené pro tuto méně omezující třídu. V České republice jsou zavedeny pouze 4 z těchto tříd vzdušného prostoru. Jsou to třídy C,D,E a G. Vzdušný prostor třídy C zahrnuje TMA Praha a vzdušný prostor od FL 95 do FL 660. Kromě pražského TMA jsou TMA a CTR všech ostatních řízených letišť prostorem

17 třídy D. Vzdušný prostor třídy E je od 1000 stop nad terénem do FL 95 vyjma CTR a TMA. A konečně vzdušný prostor třídy G je od země do 1000 stop nad terénem s výjimkou CTR. Oproti pravidlům pro třídu G uvedeným v tabulce se v ČR nesmí provádět let podle pravidel IFR v této třídě. Tato část práce se věnuje předpisům a jiným materiálům, ze kterých vyplývá nutnost zavedení řízení bezpečnosti do organizací. Jak bylo uvedeno výše, základ tvoří poradenské materiály a předpisy vytvořené organizacemi ICAO a EASA. bezpečnosti, v materiálu AMC a GM k Části ORA je pak součástí výčtu povinných položek, které musí systém řízení bezpečnosti obsahovat. Na základě podrobného studia výše uvedených předpisů jsem definoval základní důvody, proč ERP vytvořit, a co by měl zajistit. Na základě zjištění získaných analýzou všech výše uvedených dokumentů vytvořím v další části diplomové práce Plán reakce v případě nouze, který bude sestavený podle všech výše uvedených požadavků

18 3 TYPY PŘÍSTROJOVÝCH PŘIBLÍŽENÍ, ÚSEKY PŘIBLÍŽENÍ, VYPOČET OCHRANNÝCH PROSTORU A VÝŠEK V letectví, jak civilním tak vojenském rozeznáváme dva druhy provedení letů. Jsou to lety podle pravidel VFR (Visual flight rules) a lety podle pravidel IFR ( Instrumental flight rules). Oba dva druhy provádění letů mají svá pravidla, která se od sebe dost různí. Lety VFR jsou takové lety, při kterých pilot určuje svoji polohu a vede letadlo podle tzv. srovnávací navigace. To znamená, že trať, kterou si zvolil má zakreslenou v mapě a srovnává ji se skutečně prolétávanou tratí na zemi. Okamžitou polohu určuje pilot pohledem ven z kabiny a na základě informací pořízených zrakovým vjemem provádí směrové korekce trati. Kromě toho si pilot letící podle pravidel VFR musí zajišťovat rozestupy od překážek a okolního provozu. Let IFR je takový let, během kterého získává pilot informace z palubních přístrojů, díky nímž vede pilot letadlo po trati. Tento způsob provádění letů umožňuje létat v noci, v mlze, v mracích nebo za téměř jakýchkoliv zhoršených viditelnostech a povětrnostních podmínek. Okamžitou polohu letadla zjišťuje pilot pomocí odchylek palubních zařízení na jejichž základě provádí pilot korekce ve směru. Někdy může pilot letící podle pravidel IFR použít pro vedení letadla i srovnávací navigaci, ale skoro nikdy si pilot nezajišťuje rozestupy od okolního provozu. Ty zajišťuje služba řízení letového provozu. Pilotem samotným jsou zajišťovány rozestupy od překážek, pouze s výjimkou radarového vektorování. Poslední částí letu prováděného podle přístrojů je přiblížení podle přístrojů neboli přístrojové přiblížení. Přiblížení podle přístrojů je tedy fáze letu, ve které je letadlo vedeno podle publikované trajektorie pro dané letiště s cílem přistát. Začíná na letové cestě, zpravidla nad nějakým radionavigačním prostředkem nebo v určeném hlásném bodě. Skládá se většinou z pěti samostatných úseků přiblížení: příletová trať úsek počátečního přiblížení úsek středního přiblížení úsek konečného přiblížení úsek nezdařeného přiblížení Jednotlivé úseky jsou od sebe odděleny tzv. fixy. Postup přiblížení podle přístrojů Podle definice se jedná o soubor předem stanovených manévrů letadla, provedených podle informací získaných z palubních přístrojů a se zajištěnou ochranou od překážek, vymezených od fixu počátečního přiblížení, nebo kde je to možné od začátku příletové tratě, až do okamžiku přistání nebo nelze-li dokončit přistání, tak do vstupního bodu vyčkávacího obrazce, nebo na jakoukoliv trať, kde jsou zajištěna kritéria výšek nad překážkami. Zjednodušeně lze tedy říci, že se jedná o část letu IFR, která je vymezena všemi úseky přiblížení, ve kterých je letadlo chráněno od překážek a ve kterých pilot provádí manévry směřující k přistání letadla

19 3.1 Druhy přístrojových přiblížení Ve všech případech, kdy se letadlo přibližuje na cílové letiště podle pravidel IFR, musí dojít při korespondenci mezi pilotem a pracovníkem řízení letového provozu k přesnému pojmenování druhu přiblížení, které pilot provede. Každý typ přiblížení má svá jasná pravidla a specifika, a proto je nutné, aby oba dva, jak pilot tak i řídící letového provozu, přesně věděli o jaký typ přiblížení půjde, aby ho uměli pojmenovat a vzájemně si ho potvrdit. Dělení: Přesné přiblížení (precision approach) Postup přiblížení s vertikálním vedením APV (Approach Procedure with Vertical Guidance) Nepřesné přístrojové přiblížení Přesné přiblížení Při postupu přesného přiblížení je využito přesné vedení jak ve směrové rovině, tak v rovině vertikální s minimy stanovenými dle kategorie provozu. Oba druhy vedení, jak směrové tak vertikální je poskytováno buďto informacemi z pozemních navigačních zařízení nebo informacemi získanými generováním navigačních údajů palubním počítačem. Při přesném přiblížení je tedy pilotovi poskytována informace jak o směrovém vedení letadla, tak o jeho vertikální poloze. Tím pádem je zaručeno, že pilot dokáže vyhodnotit jak odchylku ve směrovém vedení letadla, tak i výškovou odchylku a vzhledem k těmto odchylkám provádět korekce. Důležitým faktorem je i nepřetržité získávání informací o poloze a tím je dána maximální možnost reagovat na odchylky. Přesná přibližovací zařízení, která jsou schopna tyto podmínky zajistit jsou: ILS ( instrumental landing systém) MLS ( microwawe landing systém) PAR ( precision approach radar) Postup přiblížení s vertikálním vedením Je to postup přiblížení velmi podobný předchozímu postupu, takže je to postup přístrojového přiblížení s využitím směrového vedení vertikálního vedení, který ale nesplňuje požadavky stanovené pro přesné přiblížení a přistání. Jako příklady tohoto postupu přiblížení lze uvést: LNAV a VNAV NDB a VNAV Nepřesné přístrojové přiblížení Dříve se tento druh přiblížení nazýval pouze přístrojové přiblížení. Při postupu nepřesného přístrojového přiblížení se využívá pouze směrové vedení letadla. Pilot má tedy

20 při tomto postupu zajištěnu informaci o směrovém vedení letadla, schází ale spojitá informace o vertikální poloze letadla. To znamená, že pilot je schopen v každém okamžiku vyhodnotit odchylku ve směrovém vedení letadla a provést okamžité korekce, avšak na sestupové dráze nikoliv. Tuto chybějící trvalou informaci o vertikální poloze letadla nahrazuje kontrolou výšky ve stanovených fixech pomocí tabulek nebo výpočtem. Podle těchto údajů provádí úpravu gradientu klesání. Mezi zařízení pomocí kterých provádíme tento postup přiblížení patří: Všesměrový radiomaják VOR Nesměrový radiomaják NDB Zařízení ILS bez GP Přehledový radar SRE 3.2 Úseky přiblížení Jak bylo řečeno v úvodu přiblížení podle přístrojů se skládá z pěti úseků. Ve všech úsecích se počítá se zatáčkami s náklonem 25. Výjimkou je pouze let s vysazeným motorem, pro který jsou zpracovávány speciální postupy, u kterých se počítá s náklonem v zatáčkách 15. Jednotlivé úseky nyní proberu. Každá z pěti částí přiblížení na přistání má publikovány ochranné prostory a výšky. V této kapitole projdeme jednotlivé části přiblížení z pohledu ochranných prostor a výšek Příletová trať Příletová trať je první částí přiblížení podle přístrojů. Zpravidla je její počátek na letové cestě v místě radionavigačního zařízení, nebo v hlásném bodě REP. Její konec je v bodě počátečního přiblížení IAF. Z pohledu pilota je příletová trať stanovený postup, díky kterému přivádí své letadlo do blízkosti letiště a který předurčuje dráhu v používání. Z pohledu řídícího letového provozu je tento úsek letu, pomocí kterého je schopen zajistit oddělení letadel přibližujících se k letišti z různých směrů, neboť příletových cest k letišti je vždy více než jedna. To znamená, že tento úsek používá k dodržení požadovaných rozestupů mezi letadly. Příletovou trať přiděluje oblastní středisko řízení ACC, avšak vždy je nutná koordinace s řídícím přibližovací služby řízení APP. Toto přidělení příletové tratě se děje vždy před dosažením začátku příletové tratě. Na příletové trati je již letadlo řízeno přibližovací službou řízení APP. Příletové tratě se publikují na samostatných mapách nazývaných standard instrument arrival neboli STAR. Všechny zbývající části jsou uvedeny na přibližovacích mapách instrument approach charts. Každá příletová trať je vybavena třemi základními navigačními údaji: Údaj o magnetickém směru Údaj o délce příletové tratě
